Дано: Core i3 M370, 6гб оперативной памяти, 500гб жесткий диск. Его использовали около 8-9 лет. Задача сохранить внешнее и эстетическое состояние, вернуть старичка в строй. Надо заметить, что внутрь лазили в первый раз два года назад - мы обслужили систему охлаждения, немножко почистили систему и накинули оперативной памяти.

С памятью было интересно. Оба слота SO-DIMM были заняты планками 2гб и 1гб, соответственно. Было принято решение вытащить планку 1гб и заменить на 4гб. Начитавшись о проблемах с совместимостью, купил устаревшую но сопоставимую двухстороннюю планку Transcend на 4гб. Где-то на форумах, встречал информацию, что односторонняя планка может не определиться, поэтому имейте в виду этот момент, если будете расширяться. Еще есть такой нюанс - процессор или чипсет могут определить не больше определенного лимита памяти, поэтому прежде чем расширяться, читайте спеки.

Память определилась хорошо, все завелось. Если кому-то нужна планка на гиг, пишите, отдам.

Из особенностей могу отметить неплохой экран (несмотря на несерьезное на сегодняшний день разрешение 1366х768). Относительно приличный процессор - при серфинге и ютубе нагрузка подскакивает до 20-40%, иногда и выше, но пока тянет. Разные программы тоже тянет. Корпус симпатичный, но мягкий и скрипит, изнутри напоминает абс пластик (скорее всего он и есть). То есть с одной стороны видно, что ноут из недорогих, есть к чему придраться, а с другой... ведь работает же, и придираться как-то не хочется уже - несправедливо с высоты прожитых лет.

В этот раз уже возникли жалобы посерьезнее - неработающие клавиши и общая тормознутость системы достигла своего апофигея. Винду не переставляли все эти годы и «клиент» наконец-то морально созрел на радикальные действия. Все личные данные были сохранены. А винда переустановлена на новом диске SSD на 240гб - получилось бюджетно и сердито. Все драйверы нашлись с официального сайта и без проблем установились, за что самсу большой плюс. Учтите, иногда бывают затупы, когда ставишь драйвер, а устройство не работает и не определяется. Например, вайфай. Это все из-за панели над клавиатурой - через нее можно случайно отключить устройство и оно не будет видно системе и та в свою очередь не сможет накатить драйвер. Поэтому будьте внимательны. После того как система была переустановлена, я засунул старый диск в кейс, проверил его на ошибки и отформатировал - теперь это внешний диск.

Но скажу откровенно - это все было потом, а начал я с клавиатуры.

Основная засада ремонта клавиатуры заключается в том, что таких или нет в наличие, или надо ждать доставку. Если клавиатура не разборная и меняется вместе с запаянной лицевой стороной нижней крышки, то это отдельная история. У нас именно такой вариант. Поэтому, смотрим дальше.

Вот так выглядел "пациент". Если не считать легкой замызганности, то состояние отличное, для своих лет.

Тест клавиатуры

Вверху то как должно быть - проверка с внешней клавиатуры. В середине - тест ноутбучной клавиатуры. Внизу - результаты теста после более настойчивых простукиваний нажатий. На третьем этапе проверки  я убедился, что некоторые кнопки не работают даже в безопасном режиме и в биосе. Я понял, что терять нечего и клавиатура под замену - скорее всего деградировали контакты. В пользу чего говорит не разбросанность, а кучность неисправных клавиш.

Как вообще я проверял клавиатуру?

Запускаем онлайн тест клавиатуры и смотрим, что нажимается или не нажимается. Потом, чтобы исключить влияние вирусов или залипаний на программном уровне, я загрузился в безопасном режиме (обычно это меню вызывается нажатием специальной клавиши прямо при включении, гуглите как это делать на вашей модели). И через блокнот смотрел на повторяемость результата. Учитывая, что клик был четкий, а кнопки не разбираются без членовредительства (кнопки клавиатур ноутбуков легко ломаются и редко бывают разборными, будьте осторожны) я исключил грязь под клавишами. Попробовал понажимать сильнее (это на ваш страх и риск, это я сделал из любопытства, так как понял что клавиатуру придется менять в любом случае). На части клавиш появился сигнал. Значит контакты, а это замена.

Конечно же, на этом месте можно остановиться и тупо подключить любую стандартную USB клавиатуру - это гораздо бюджетнее и проще. Особенно с учетом возраста старичка. Но была задача также сохранить удобство использования и не загромождать стол лишним. Поэтому было принято решение разбирать. Плюс, скажу честно, было интересно попробовать, я такого еще не делал)))

Разборка никаких сюрпризов не преподнесла, все стандартно. Единственное что могу отметить, учитывайте, что шлицы отверток и сами винтики бывают под PH или под PZ разного размера. Каждому крепежу своя отвертка. Если не соблюдать это правило, то шляпки винтиков будут портиться. Иногда даже шляпки отрываются от тела винтика, а это может повлечь за собой проблему.

Нотбук сложен и перевернут спиной кверху. Разбираем нижнюю часть. Будьте аккуратны - чтобы не оборвать и не повредить шлейфы.

Вот так. Готовимся снимать панель, под которой зафиксирована клавиатура. Клавиатура смотрит вниз, под ней лицевая крышка нижней части, а за ней экран и верхняя часть.

Смотрим поближе

Клавиатура запаяна в единое целое с верхней крышкой основания ноутбука. И эта деталь меняется в сборе. Если бы мне приспичило делать это лет пять назад, эта деталь скорее всего была бы в наличие. Возможно, если бы я запасся терпением, ее можно было бы заказать с али или ебея. Но когда пользоваться компьютером надо сейчас, то приходится выкручиваться. Я стал искать отдельную клавиатуру. По серийному номеру запчасти клавиатура нашлась в моем городе.

Но тут есть один нюанс. В рамках этой линейки моделей, есть несколько вариантов клавиатур. И не все они совместимы с материнской платой - они соединяются шлейфом и может не подойти по длине шлейфа или его типу. Как же быть?

Поделюсь парой наблюдений - у многих клавиатур есть особенные черты внешности. Конфигурация и расположение клавиш. Подложка - имеет разные отверстия и выемки. Шлейф может выглядеть по разному. Еще важный момент на шлейфе есть единичка и нолик - контакты должны совпадать. Я заказал правильную клавиатуру со второго раза. Первая, хоть и была номинально совместимой, при соединении половина клавиш не работала или была перепутана.

Это родная. Обратите внимание на прорези в металлической части. Потом сверху как идет шлейф. Внизу язычок.

Не уверен, что это за черточка слева. Но мне кажется, что это единичка, которая обозначает начало отсчета контактов (иногда от нуля отсчитывают). По этому признаку можно довольно точно понять подойдет или нет данная клавиатура или устройство. Например, в клавиатуре, которая мне попалась в первый раз, это место выглядело по другому.

Аккуратно отдираем снимаем термо/электро/хрен-его-знает изоляцию. Фотаем номерочек. Именно по нему будем искать совместимый партнамбер. Например, то что я итоге подошло, было от другой модели, другой линейки. Но клавиатура от той модели была совместима с этой по контактам и внешне идентична (от модели Q530).

Отодрали. Срезаем ножом клипсы. Кто-то пропаивает паяльником, но этот пластик может быть токсичен, поэтому не рекомендую дышать этим.

Аккуратно извлекаем клавиатуру. Вот так выглядит лицевая часть нижней крышки. Будьте аккуратны. Все это очень хлипкое и легко гнется.

Это то что скрыто в промежутках между клавишами под лицевой панелью. Чистить нет смысла. Вот во что превращается клавиатура, когда в доме животные.

Картина маслом.

Обслужим турбинку. Если будете чистить щеткой или тряпкой лопасти - очень аккуратно - пластик может быть хрупким. Смазываем любой консистентной смазкой а ля литол. Жидкая быстро выработается и  уйдет. Я взял силиконовую смазку термофлекс.

Чистим, полируем, делаем ревизию.

Аккуратно собираем на коленке и проверяем клавиатуру на совместимость.

Очень аккуратно!)))

Все отлично, начинаем собирать. Ввиду того что фиксирующие шляпки я срезал, после проверки пришлось сажать новую клавиатуру на термоклей. Можно посадить на любой другой диэлектрический вид клея. Но термоклей быстро затвердевает и легко наносится пистолетом. Лучше брать пистолет с узким носиком чтобы подлезть в щели. Сначала я заклеил только старые места стыков, но прочность оказалась недостаточной. Поэтому я точечно прокапал щели по периметру. Обязательно не порвите фольгу - это, как я понимаю, заземление. И обязательно наклеивать обратно защитные пленки и экраны - это или тепловые экраны или диэлектрики. Думаю, что допускается умеренное использование изоленты.

Еще берегите шлейфы и не прищемите их прикручиваемыми/приклеиваемыми деталями. Мне так пришлось собирать два раза)))

Местами что-то наклеилось не идеально, но это не страшно - тут главное функционал. Также я положил термоклей под те места, где есть отверстия под фиксаторы по периметру. В виде клякс. На отрыв держит прочно, я долго подбирал как сделать крепко. И немножко накапал в середине через прорези где были фиксаторы.

Вот пример этих клякс.

Надо же! Работает! Загрузился еще со старого диска.

Полностью собран и почищен.

Маленькая придирка - середина клавиатуры чуть утоплена на пол-миллиметра. Я пытался это исправить изнутри, но не вышло. Видимо, сама клавиатура такая. Или я приклеил недостаточно хорошо. Хотя при проклеивании я придавливал клавиатуру. Имейте в виду этот нюанс.

Ниже можно увидеть "новый" внешний диск. Чуть левее мой плекстор на 128 гигов.

И еще такая печалька настигла - сбоку есть крышечка, которая прикрывает разъемы, так вот она совсем рассохлась и крепеж рассыпался. Пришлось разбирать и доставать части. Хорошо, что на общий функционал не влияет.

Новая система на новом диске. И сюрприз для владелицы - HD скрин ее любимого героя сериала)))

Всем спасибо за внимание!

Всем привет!

Давно занимаюсь разными железками для себя - что-то чиню, что-то ломаю. С возрастом и опытом уже больше таки чиню. И сегодня я хочу немного поразмышлять вслух о домашних компьютерах и ноутбуках в частности. Также поделиться своим скромным опытом, вдруг кому-то это будет полезно или просто интересно. Если будут какие-либо вопросы, пишите. Прошу учесть, я не ремонтник, это хобби, ну а если смогу чем-то помочь, то буду рад. Ввиду объема и количества фото я решил разделить этот пост на два, но опубликую сразу - не люблю сериалы.

Ни для кого не секрет, что ноутбуки, несмотря на свою кажущуюся простоту и дешевизну владения, имеют большое количество недостатков. Многие из которых прямым образом проистекают из компактности и той цены, которая была уплачена за конкретное устройство. Многие справедливо считают, что хорошие ноутбуки начинаются от 1000 долларов. Однако в нашем современном динамичном мире даже цена перестала быть косвенным признаком качества. И даже владельцы дорогих ноутов не застрахованы от проблем эксплуатации. Однако же я хочу затронуть самые распространенные бытовые проблемы ноутбуков, которые многие используют дома и это: 1) перегрев (и связанный с ним троттлинг процессора), 2) различные неисправности клавиатуры (от залития жидкостями до забивания клавиш шерстью и пылью) и 3) неисправности, связанные с питанием (от перегрызенного провода до расшатанного/оторванного разъема питания).

Недостатки эти глупые, но решаются за совсем не глупые деньги. И приходится ухищряться, чтобы не встревать по финансам. А мириться с этими вещами приходится - квартирный вопрос не всем позволяет обзаводиться классическими ПК (точнее, десктопом - «desktop» - стол-поверхность) с массивным (не обязательно) системным блоком, предпочитая им мобильную технику. Также, многие люди по неопытности разумно не хотят связываться со сборкой классического ПК, как самостоятельной, так и магазинной. В связи с этим приходится использовать ноутбуки не по назначению, ведь ноутбук техника портативная (исторически, лаптоп - «laptop» - коленки-поверхность), его имеет смысл брать людям, которые по работе/учебе часто передвигаются с места на место в течение дня/недели - это первый и последний его плюс. Остальное это сложный клубок противоречий, компромиссов и потребительского маркетинга.

Всем тем, кто использует свой компьютер в постоянном месте, лучше всего подойдет десктоп (большой или маленький) или моноблок (в данном случае системный блок настолько портативный, что его помещают в единый блок с монитором, отсюда и название). Для тех, кто органически не переваривает торчащий под коленками, или гудящий у стола гробик (миф на самом деле), моноблок будет отличным решением, которое будет сочетать в себе компактность и большие размеры экрана.

В моем поле зрения на данный момент находятся 3 ноутбука: Sony VAIO F23M1R, HP Elitebook 8440p, Samsung SF510-S02RU и один планшет Microsoft Surface Pro4. После некоторых размышлений, я решил не делать отдельные посты на каждый их них, потому что о некоторых и говорить особо нечего - работают себе и работают. Отдельно лишь выложу пост, в котором расскажу об интересной проблеме с одним их них и том, как я ее решал.

Итак.

1. Планшет Microsoft Surface Pro4 на Core М3, 4гб оперативной памяти, 128гб SSD.

Справа герой повествования, а слева "заклятый друг")))

Долго хотел себе планшет для «поваляться» и дачи, требований к производительности особых не было. Главными параметрами была мультимедийная составляющая и бескомпромиссный экран. Выбирал между планшетами на андроиде, яблочной оси и, внезапно, винде 8-10. В итоге выбрал сурфейс за совместимость с моей существующей инфраструктурой на домашнем десктопе (возможность играть, слушать музыку и смотреть кино из всего того ассортимента, что у меня уже есть) и за самые широкие возможности из представленного зоопарка - при желании этот планшет превращается в брюки недоноутбук с возможностью подцепить одновременно клавиатуру, мышь и любое устройство через юсб или блютуз (флешку, джойстик, принтер). Экран замечательный, видео и графика - сказка. Хотя если читать весь день то могут уставать глаза, нельзя читать в темном помещении. Звук нормальный, при высокочувствительных наушниках, даже хороший. Много интересного.

Из недостатков могу заметить только один и он большой - за два года плотного использования испортилась батарея. Несмотря на то что зарядка держится почти весь рабочий/учебный день,  он не держит зарядку больше нескольких дней - battery drain - высасывает даже при полноценном выключении. Не знаю как с этой проблемой у актуальных поколений сурфейсов, но для тех поколений эта проблема известна и обсуждаема. Предполагают, что проблема не железячная (с самой батареей), а на уровне firmware-software. То есть, по какой-то причине сосет заряд будто планшет находится в спящем режиме, даже если сделал shutdown. В общем, такой половник дерьма в бочке меда - все остальное очень круто.

2) Sony VAIO F23M1R

Особо сказать за этот ноут и нечего. Использовался с 2013 года изредка и в поездки. Мощный, добротный и тихий, на I5 Core (Sandy Bridge). Крепкая сборка, приятный пластик. Шикарная клавиатура с подсветкой. Из недостатков - глянцевый и средненький (не плохой, но и не отличный) экран. До сих пор успешно используется мамой. Из всего что делал - это менял термопасту и добавил оперативной памяти до 8 гигов несколько лет назад. Думаю, в обозримом будущем можно будет перевести на ssd, но пока для серфинга хватает.

По состоянию на 2016й

Общая компоновка

3) HP Elitebook 8440p

Харизматичный кирпичик из корпоративного сектора. На Core i5 M520, 4гб оперативной памяти. Первые мои впечатления о нем были не особо эмоциональные. Но пообщавшись с ним поближе, я проникся - надежный, брутальный, хороший матовый экран, отличная ремонтопригодность (благо пока не пригодилось), до сих пор позволяет много чего делать на нем, в том числе поигрывать. Сейчас трудится у сына. Больше двух лет назад заменил диск на SSD 840EVO от Самсунга, система получила значительную прибавку к быстродействию и стала хорошо сбалансирована. В прошлом году перед новогодними праздниками сделали ТО: переставили винду, обновили термопасту и связали пару валенков удалили пыль, которая скопилась за два года.

Прикладываю небольшой фото отчет, как наглядная иллюстрация необходимости обслуживания системы охлаждения и того, что происходит внутри за два года активного пользования в квартире, где есть домашние животные.

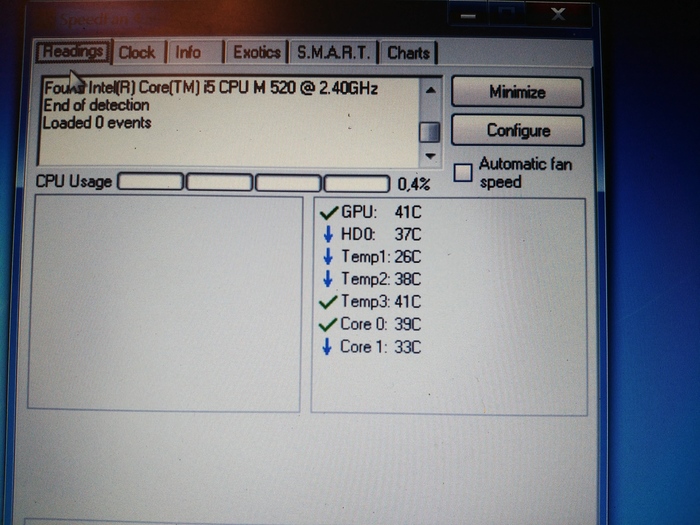

До обслуживания - легкая нагрузка: серфинг, ютуб.

Доступ к "подкапотному" пространству легко получается через клавиатуру на защелках

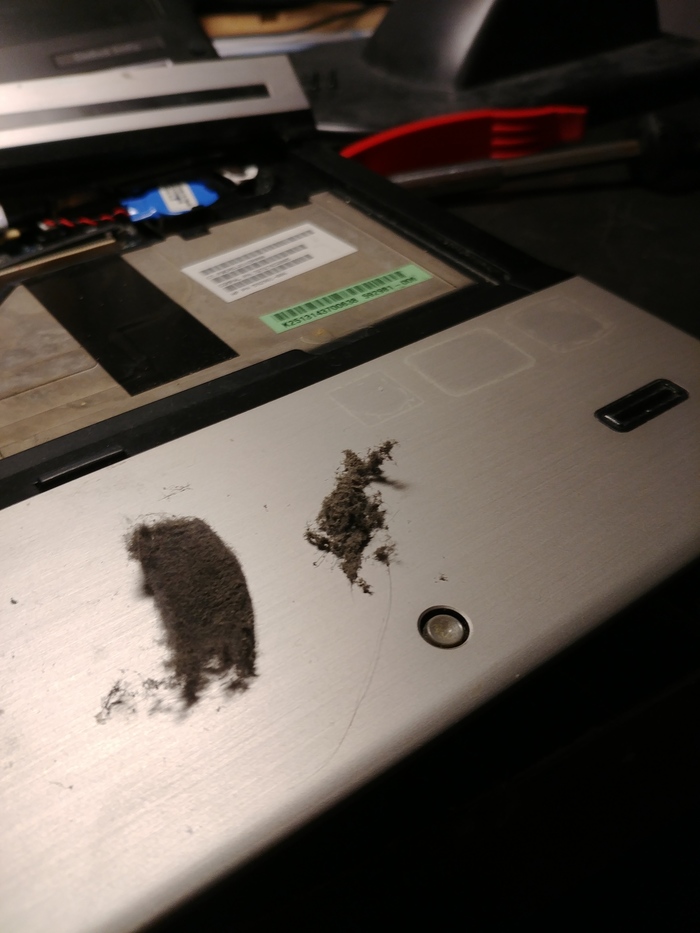

Вот это вот на решетке - так быть не должно.

Наглядно на светлом фоне. Весь корпус потом протерли спиртом, если что))

После продувки ребер и замены термопасты (а вот это делать было необязательно, тк она была еще свежая, но раз вскрыли, то поменял) - результат налицо. Хороший признак исправно работающей системы - когда даже высокая температура быстро падает до нормы.

4) Samsung SF510-S02RU

Самый интересный ноут из этих всех - с ним мне пришлось повозиться. Этот ноут мне предоставила сестра моей невесты с просьбой решить целый перечень проблем. Несмотря на возраст ноутбука, его хозяйка очень привязана к нему и хотела его восстановить до рабочего состояния. То есть вопрос замены на новое устройство пока не стоит. Не столько из соображений финансов, сколько их соображений привычки.

Именно о нем и своих впечатлениях я хочу поделиться в отдельном посте.

Вот в таком виде он мне попал - пришлось подцепить клавиатуру, тк некоторые клавиши не работали, что было необходимо для диагностики.
