Вкалывают роботы, а человекам остаётся искусство

Вкалывают роботы, а человекам остаётся искусство ЧПУ, Токарка, Металлообработка, Производство, Длиннопост

Любимое занятие всех токарей - красиво выложить готовые детальки на тумбочке.

Ну не совсем готовые, да, но выложить. :)

Вкалывают роботы, а человекам остаётся искусство ЧПУ, Токарка, Металлообработка, Производство, Длиннопост

Шпиндель крутится, гайки мутятся. В непростые жизненные периоды большие партии прямо выручают. Раз, два, вытащил зажал, три четыре, кнопку нажал. Голова свободна, руки заняты, просто идеально.


P. S. Пользуясь случаем спрошу. Коллеги, а как вы на больших партиях фаску с другой стороны гайки снимаете? Я раньше делал резцом выточку, а сейчас решил, что потом на ижонке прогнать шабером будет лучше.

Показать полностью 2

Палец титана, задняя бабка и токарные гифки

Всем привет.


Кому карантин, а кому план горит, времени не было от слова совсем, поэтому извините за долгую тишину в эфире. Исправиться не обещаю, но немножко гифок таки принёс, всё как вы любите. =)


Современные токарно-фрезерные станки - просто прелесть. Хочешь точи, хочешь фрезеруй, а хочешь - найди в дальнем ящике тумбочки запылившийся задний центр и обработай чего-нибудь длинное.


Сегодня мы не будем обсуждать спившихся актёров и сочувствующую им богему, а посмотрим как же ловят пресловутые "сотки" и сделаем из титанового сплава Вт-5 специальный аэрокосмический супер палец для космотрактора шоб все обзавидовались.


В этом посте будет чуть чуть теории, но в основном это будут прописные истины, так что инструментом прошу не кидать, а если не интересно - сразу листать к гифкам ради которых всё в общем то и затевалось. =)

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Когда я только начал изучать токарное дело, для меня стало большим сюрпризом, что оказывается достаточно толстый и считающийся очень прочным металл может при недостаточно почтительной обработке гнуться, ломаться, портить инструмент в неожиданных местах и дрожать как осиновый лист на ветру, портя чистоту поверхности и уводя размеры за пределы полей допуска.


Чтобы этого всего избежать, ну и чтобы работать за открытым станком было не так страшно, нервные станочники придумали поджимать заготовку сзади специальной центровкой - бабкой, а то ещё и посередине поддерживать её кольцом - люнетом. =)


Тогда же примерно я и узнал Главное Правило Токаря звучащее так: "Деталь без подпора задней бабкой протачивается на длину 3 диаметра заготовки максимум".



Нарезка ствола корабельной пушки АК-130. Завод МЗ "Арсенал", фото из интернета.

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Люнет с китайского аналога 16К20.

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

-----------------------------------

Чертёж детальки я вам конечно не покажу, но можно поверить на слово: допуска по размерам почти везде "аэрокосмические" h6.

Если вас не пугает эта маленькая буковка и циферка - откройте на досуге нашу любимую таблицу объёмов красных резиновых мячиков и из неё узнайте, что, допустим, 15h6 это аж от 0 до -11 микрон (-0.011) и это сакральное знание позволит вам уверенно спорить с ОТК если конечно не провалить размер ниже 14.989 мм. =)

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Итак, пааааааехали. =)

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Титан в отличие от стали прекрасно режется и предпочитает пластины "поострее". Близкий к идеальному результат, при правильном подборе режимов, даёт токарный инструмент по алюминию. Единственный их недостаток, они очень легко скалываются при обдирке, поэтому проходной резец можно поставить и "универсальный", умеренно острый и твёрдый.


Сплав Вт-5 на 90 процентов состоит из титана, примерно на 5 процентов из алюминия, имеет присадки из ванадия и молибдена.

Относится по свойствам к деформируемым сплавам и поэтому при особой настойчивости наладчика позволяет обрабатывать себя без всякого охлаждения, что нам и надо.

Какой нибудь Вт-22, к примеру, такого обращения уже не потерпит и почти сразу вспыхнет прям в станке. Не очень опасно, но очень ярко, потом как-нибудь покажу. =)



(Пластины по алюминию можно узнать по характерному серебристому блеску и не менее характерной точке напротив зелёной графы на задней стороне коробки.)

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Аккуратно торцуем. Титан - материал очень упругий, легко может отогнуться и очень больно щёлкнуть, сломав пластину пополам. По чуть-чуть.

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Хорошо, когда конструктор не путает токарный станок с фрезерным и уже знает, что такое задняя бабка, гордо демонстрируя свои познания сноской на чертеже "центровка допускается".

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Вжжжжж, ТЫК.

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Ставим пиноль в рабочее положение и выясняем, что проходной резец нам более недоступен, потому что не подлезть. Будем точить нашей хрупкой "лодочкой", медленно и печально.

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Мееееееедленно и печааааааааааально.

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Обратите внимание: на старых станках, на кончик заднего центра нужно было обязательно капнуть специальным маслом-тавотом, иначе неподвижный конус сгорал. Теперь он вращается вместе с деталью и это на самом деле большой прогресс.

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Точим вторую часть. Без заднего центра деталь пришлось бы деталь отрезать, перезажимать с другой стороны, чтобы не помять h6 пришлось бы изготовить разрезную втулку из дюрали, а режимы делать ещё медленнее и ещё печальнее.

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Подрежем остатки отрезным.

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Палец отличается от непальца в том числе наличием двух отверстий для чеки. Сверлить я их конечно не буду (ц), но наметить/накернить/зацентровать для будущих поколений могу.

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Отрезаем, снимаем, проверяем.

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Зачем на микрометре нужна трещотка? Чтобы дозировать силушку богатырскую, иначе размер можно накрутить любой и всегда он будет получаться разный.


Минус сотка: для наладочной детали неплохо. Можно прибавить 5 микрон и следующую деталь сделать уже близко к середине допуска.

Палец титана, задняя бабка и токарные гифки Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Родина будет довольна, дефицитный титан потрачен не зря, космотелега от космотрактора не отвалится. =)

Показать полностью 17 1

Казанский киберпанк

Возвращаясь с прогулки вчера вечером видел первую церковь Роботов в Казани.

Казанский киберпанк Киберпанк, Фотография, Казань, Canon, Длиннопост

И да, это здоровенный неоновый крест. =)

Казанский киберпанк Киберпанк, Фотография, Казань, Canon, Длиннопост

Товарищей которые подписались на меня за посты про ЧПУ - прошу меня извинить и внести тег "нетокарка" в игнор. Эт будет мой персональный тег и я под ним я буду постить всякое к теме не относящееся, потому что наврятли его ещё кто то займёт.

Показать полностью 1

Гайки всякие нужны, гайки всякие важны

Итак, втулки мы посмотрели, внешнюю резьбу на штуцерах пощупали, теперь, перед тем как перейти на нечто более интересное хотелось бы закрыть алюминиевую тему для комплекта ещё и гаечкой, да не простой, а с нехарактерной для гаек резьбой М11х1.25


В этом посте не будет историй про то как кто то кого то заразил модным в этом сезоне вирусом, зато как обычно будет немножко фоток, немножко гифок и всё про ЧПУ. =)

Гайки всякие нужны, гайки всякие важны Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Торцуем заготовку "в нули". Это как стряхнуть мусор с рабочего стола, чтобы начать делать что-то новое.

Гайки всякие нужны, гайки всякие важны Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

В принципе, проточку можно делать и за один проход. Дюраль вообще такая штука, позволяет резать себя всей шириной пластины со сколь угодно нахальной подачей если жёсткость станка позволяет, главное оборотов накидывай побольше. Однако на больших партиях с плохим металлом можно не заметить как затупится кромка, и болванку, к примеру, просто "задвинет" в кулачки. Оно нам надо?


Поэтому 0.25 подачи на 2500 оборотов, на 5 мм. съёма и будет хорошо. Чистота ёк, но нам под фрезу, нам много и не надо.

Гайки всякие нужны, гайки всякие важны Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Посмотрим поближе.

Гайки всякие нужны, гайки всякие важны Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Сверлить всегда страшно. На дюрали можно делать это гораздо быстрее, но а вдруг самоточенный Р6М5 возьмёт, да и хлопнет как всегда внезапно?


Бережём нервы, ставим 60 м. мин на 1650 оборотов. Центровку ставить не буду: во-первых, жёсткости сверла хватит, а во вторых - после предыдущей детали всегда будет оставаться насверленный уголок, вместо центровки в самый раз.

Гайки всякие нужны, гайки всякие важны Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Чтобы понять какое нужно сверлить отверстие, нужно посмотреть в таблице какой шаг для этой резьбы является стандартным, а потом отнять его от числа после буквы М если шаг не указан явно.


В данном случае: (М)11 мм. минус 1.25 мм., и можно было бы работать, но как обычно есть нюанс. =)

Сверло 9.75 в тёмном цеху можно искать бесконечно, поэтому удавив жабу в зародыше поставлю на расточку последнюю пластинку. Авось не съест её злой дюраль на подаче 0.1 а мы заодно и фаску для захода резьбы снимем.


Был у меня самодельный резец, которым на такой операции я снимал обе фаски сразу, но недавно я его таки доломал, поэтому будем считать, что универсалам тоже нужна работа.

Гайки всякие нужны, гайки всякие важны Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Внутренний резьбовой резец. Резьба настолько нехарактерная, что пришлось нарезать её не метчиком, а резцом. Самое главное, правильно прописать отводы, чтобы не ударить о противоположный край нашей гайки. Проходов побольше, съём поменьше: иначе то время которое можно на этом сэкономить уйдёт на смену пластин.

Гайки всякие нужны, гайки всякие важны Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Вжжжжжжжжжжжж.

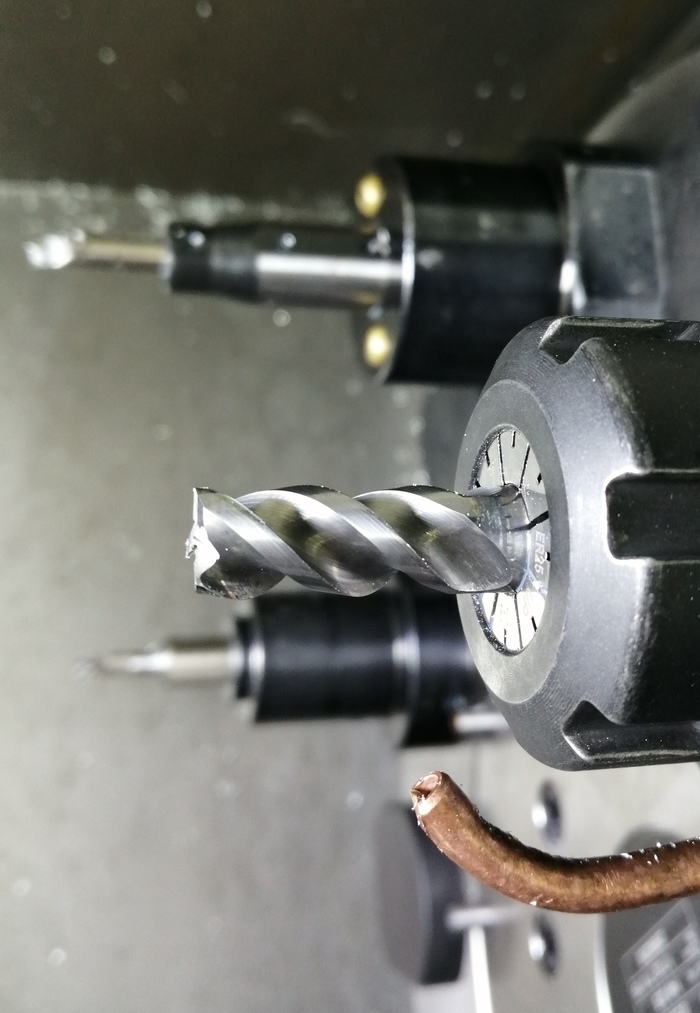

Импортная фреза по алюминию - лёгкая, светлая и острая. По стали - тяжёлая, с тёмным покрытием и кромку имеет притупленную, чтобы сразу не сколоть.

Тут экономить не будем ибо съем мизерный, 3600 оборотов (почти максимум который даёт привод) и 670 подача. И да, мы продолжаем всем коллективом отрицать существование готового шестигранник, потому что у нас есть фрезы и нам нравится звук.

Вжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжж.

Гайки всякие нужны, гайки всякие важны Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка
Гайки всякие нужны, гайки всякие важны Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка
Гайки всякие нужны, гайки всякие важны Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

После сверления - отрезка второй по паскудности цикл. Резец трётся об две кромки сразу, перегревается, подачи нормально не посчитаешь, стружка так и норовит подлезть под микроскол резца и затереть поверхность оправки или детали.

На лёгких сплавах конечно и отрез происходит легче, но качественной поверхности поди ещё добейся.

Коллеги подскажут, мол, делай выточку на полторы ширины резца, но блин, на банальной гаечке тратить время ещё и на это не хочется совсем. Поэтому - "после сборки доработать шабером" и баста. =)

Гайки всякие нужны, гайки всякие важны Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

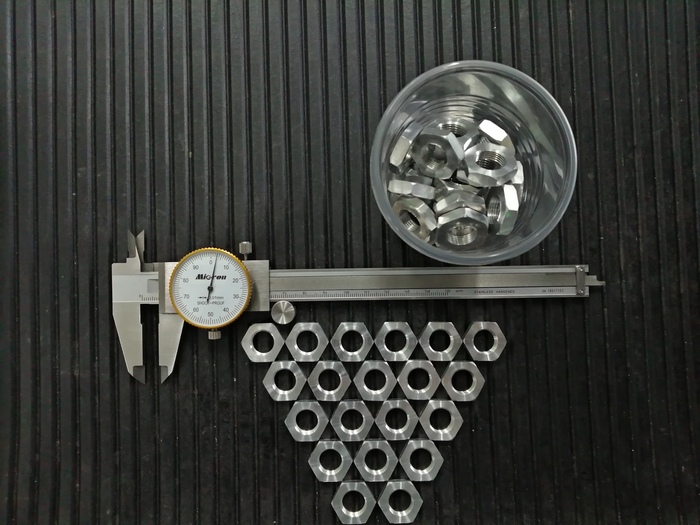

По итогу, одна гайка изготавливается 1 минуту 10 секунд. Далеко не мировой рекорд, но смена долгая, а мне нужно время, чтобы придумать следующую программу.

Гайки всякие нужны, гайки всякие важны Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Как всегда, почти всё то же самое только под бесплатную музыку с ютуба и с бонусами - видео.

Показать полностью 12 1

Токарка на выходных: мелкого, но много

Токарка, это не только про ловлю микрон на валах корабельных турбин. Чаще всего, токарка это про "нужно 300 втулок до обеда и ещё столько же после". В один такой обычный не очень точный и ответственный день мы сегодня и заглянем. =)


В этом посте не будет историй про то как в собесе нахамили заслуженному сотруднику, зато как обычно будет немножко фоток, немножко гифок и всё про ЧПУ. =)

Токарка на выходных: мелкого, но много Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Про триста деталей, это к слову была не шутка. Хотя втулки, винтики, шайбочки и прочая мелочевка которую все привыкли покупать в Леруашке килограммами, в авиации изделие и штучное, но тоже массовое. Токарю их делать становится скучно уже где то через полчаса, хочется отвязаться от мелочевки побыстрее и вот оно, звёзды сошлись, на оптимизацию программы сегодня есть и время и желание. =)

Токарка на выходных: мелкого, но много Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Торцовку сделаем с одного прохода: чай не согнёт.

Токарка на выходных: мелкого, но много Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Проточку вместо обычных 0.05 за проход ставим 3 мм. Можно и все семь, пластина позволяет, но я всё таки без СОЖ работать собрался, пусть пока будет 3.

Токарка на выходных: мелкого, но много Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка
Токарка на выходных: мелкого, но много Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Мьсье конструктор настаивает на сохранении чистоты Ra0.8? Пусть будет чистовой, но его тоже пошустрее.

Токарка на выходных: мелкого, но много Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Центруем, а то сверло уводит.

Токарка на выходных: мелкого, но много Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Сверло 2.5 мм, очень советское, поэтому подачу всего 50 мм. мин.

Токарка на выходных: мелкого, но много Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Если не делать предварительно выточку-канавку, при отрезке под резец будет забиваться фрезерная пыль и чистота на той поверхности будет получаться не всегда. Жертвуем 15 секунд в фонд наведения красоты.

Токарка на выходных: мелкого, но много Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

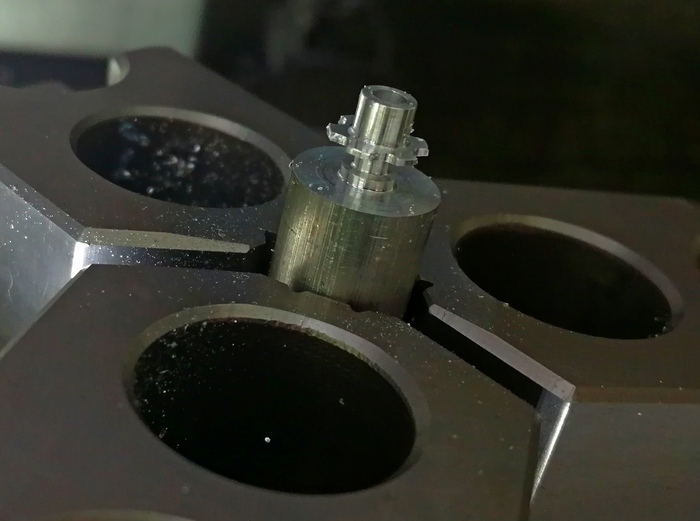

Фрезерование как всегда сжирает максимум времени. Хоть формально это конечно и сверление.

Токарка на выходных: мелкого, но много Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Делается это вот такой няшной советской фрезой - двоечкой. Мимими. =)

Токарка на выходных: мелкого, но много Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

Отрезаем, открываем дверь, отламываем, вытаскиваем заготовку, закрываем дверь, зелёная, отрезам, открываем дверь, отламываем, проклинаем того, кто заказал комплектацию без барфидера и деталеуловителя и так всю смену, все 12 часов, с периодичностью в 1 минуту 20 секунд "сели-встали, сели-встали". Фух.

Токарка на выходных: мелкого, но много Длиннопост, ЧПУ, Производство, Видео, Гифка, Металлообработка

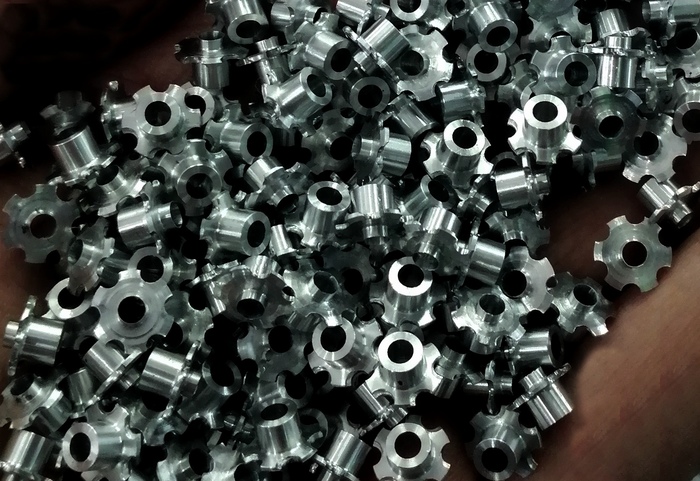

Зато вот он, итог двух рабочих дней. Нисколько нет ощущения, что два дня занимался ерундой, красота - страшная сила. =)

Осваиваю потихоньку видеоредактор и искренне наслаждаюсь эффектами которые всех задолбали ещё в 2008-м. Но поскольку делать видео оказалось существенно проще и быстрее чем нарезать гифки, я решил по прежнему нарезать гифки, но к ним добавлять ещё и видео целиком. =)

Показать полностью 12 1

Выходные закончились - время токарить

В жизни каждого токаря рано или поздно наступает момент, когда Родина приказывает точить снаряды, большие и маленькие, а главное МНОГО. Этим мы сегодня и займёмся, а уж что огурцы Родине сегодня понадобились алюминиевые, так это в сущности ей видней. =)


В этом посте не будет историй как бабушку обманули на почте, зато будет немножко фоток, немножко гифок и всё про ЧПУ. =)

Выходные закончились - время токарить Длиннопост, ЧПУ, Гифка, Металлообработка, Производство

Для начала, возьмём произвольный кусок дюралюминиевого сплава Д16Т и сделаем его чуть менее произвольным.

Выходные закончились - время токарить Длиннопост, ЧПУ, Гифка, Металлообработка, Производство

Интересно, что в СССР, в рабочей среде часто можно было услышать слово "торцануть", в смысле "украсть немного". Долго думал в детстве, почему говорят именно так и только много позже, "торцуя" батон колбасы, я понял весь его глубокий смысл. =)

Выходные закончились - время токарить Длиннопост, ЧПУ, Гифка, Металлообработка, Производство

Любимая часть обработки: когда грязный, неровный кусок металла превращается в чистенький блестящий цилиндр.

Выходные закончились - время токарить Длиннопост, ЧПУ, Гифка, Металлообработка, Производство

Начинаем выводить контур...

Выходные закончились - время токарить Длиннопост, ЧПУ, Гифка, Металлообработка, Производство

И заканчиваем его же.

Выходные закончились - время токарить Длиннопост, ЧПУ, Гифка, Металлообработка, Производство
Выходные закончились - время токарить Длиннопост, ЧПУ, Гифка, Металлообработка, Производство

На этом этапе, после обработки получистовым резцом, мне резко перестаёт нравится качество поверхности. Ничего, чистовой поправит дело. =)

Выходные закончились - время токарить Длиннопост, ЧПУ, Гифка, Металлообработка, Производство

Станок недаром называется токарно-фрезерным. Какой же снаряд без продольных пазов. =)

Выходные закончились - время токарить Длиннопост, ЧПУ, Гифка, Металлообработка, Производство

Отрезаем, повторяем. Родина без снарядов не останется. =)

Выходные закончились - время токарить Длиннопост, ЧПУ, Гифка, Металлообработка, Производство
Показать полностью 10

Вечер, время наряжать ёлку

После десятка новых годов проведённых в бегах и разъездах решили, что традиционный Новый Год, это уже вполне нетрадиционно, поэтому решение собраться всей семьёй и устроить настоящий Новый год, поддержали буквально все. =)


Старинный ящик с игрушками открыт, изрядно пострадавшие от котов и детей игрушки снова увидели свет и этим захотелось поделиться.

Вечер, время наряжать ёлку Новый год, Елочные игрушки, Старина, Кот, Фотография, Длиннопост

Разумеется не все игрушки старинные, некоторые считаются "новыми", потому что их же в двухтысячных уже покупали. А двухтысячные были 20 лет назад...

Вечер, время наряжать ёлку Новый год, Елочные игрушки, Старина, Кот, Фотография, Длиннопост

Почитать старую газету "правда" - особый кайф. =)

Вечер, время наряжать ёлку Новый год, Елочные игрушки, Старина, Кот, Фотография, Длиннопост

Советская Сова. =)

Вечер, время наряжать ёлку Новый год, Елочные игрушки, Старина, Кот, Фотография, Длиннопост

На очередной Пушкинский юбилей была выпущена серия игрушек по сказкам. Князь Гвидон и СватьяБабаБабариха (наверное).

Вечер, время наряжать ёлку Новый год, Елочные игрушки, Старина, Кот, Фотография, Длиннопост

Старуха из Сказки о золотой рыбке и, видимо, Снегурочка.

Вечер, время наряжать ёлку Новый год, Елочные игрушки, Старина, Кот, Фотография, Длиннопост

Красная шапочка.

Вечер, время наряжать ёлку Новый год, Елочные игрушки, Старина, Кот, Фотография, Длиннопост

Клубничку ставить? =)

Вечер, время наряжать ёлку Новый год, Елочные игрушки, Старина, Кот, Фотография, Длиннопост

Огурцы, шишки, морковки и прочие овальные ингредиенты нового года. =)

Вечер, время наряжать ёлку Новый год, Елочные игрушки, Старина, Кот, Фотография, Длиннопост

На этом закончу пост, Кот ещё не наряжен, оливье не дорезан, а Лукашин только летит в Ленинград, нужно спешить. =)


Всех с наступающим, УраУраУра. =)

Показать полностью 9

Инструментарий советского мек боя.

Крутило, рубило, резак: все вместе - универсальный горизонтально-фрезерный станок.

После смены за таким аппаратом чувствуешь себя артиллеристом времен Великой Отечественной, однако по моему мнению любое обучение будущего "императора ЧПУ" должно начинаться именно с таких вот динозавров.

Инструментарий советского мек боя. Фотография, ЧПУ, Металлообработка, Производство, Станок, СССР, Техника

Аттракцион прекрасно развивает навыки устного счета, находчивость и предприимчивость. :)

Запредельная жёсткость конструкции и такой же запас прочности позволяют выдавать вполне адекватную точность за три с половиной копейки денег.

Показать полностью 1

Непростая история простой детали

Привет всем! Больше пяти лет работаю на станках с чпу, токарем и фрезеровщиком в разных городах России, в основном на заводах оборонной промышленности.

На пикабу я очень давно, но вот только сейчас собрался и нарезал немножко гифок со своей работы, а поскольку выкладывать просто гифки не интересно, пусть будут ещё небольшие описания того, что вообще происходит.


Было сложно подобрать для поста что-то, что не вызвало бы жгучего интереса служб безопасности, но кажется это наконец-то получилось. =)

Сегодня хочу с вами поделиться процессом превращения куска металла в переходной штуцер с резьбой М18х1.5 на М16х1,  или "что может сделать чпушник на своем станке примерно за три часа".

Непростая история простой детали Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Итак - дано: пруток легированной чем то стали производитель которой за минимальную сумму уступил заводским закупанАм право маркировать её гордым именем 12Х18Н10Т.

Непростая история простой детали Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Торцуем; то есть обрезаем кончик прутка так, чтобы он был ровным и блестящим. Упс, многовато взял. Всего на полмиллиметра больше, а уже тыгыдык-тыгыдык.

Просверлим центральное отверстие. Нержавейка сверлится плохо, поэтому сначала поправим сверло на заточном, а потом "туда сюда-туда-сюда".

Непростая история простой детали Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Делаем контур. Тремя разными резцами и особой токарной магией.

Непростая история простой детали Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео
Непростая история простой детали Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Резьба нарезается вот таким вот резьбовым резцом. Для разного шага резьбы - разные пластины (заменяемая часть резца прикрученная винтиком с интересной шляпкой).

Непростая история простой детали Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео
Непростая история простой детали Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Фрезеруем грани на шестиграннике.

Непростая история простой детали Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Снимаем фаску расточным резцом. Пластины для него дорогие, поэтому у нас их мало, поэтому пойдём и поправим их на заточном тоже.

Непростая история простой детали Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Отрезаем заготовку и проворачиваем то же самое с другой стороны. Как зажать её в патроне не повредив резьбу? Если придумаете, можете смело записываться в токаря. =)

Непростая история простой детали Длиннопост, ЧПУ, Гифка, Металлообработка, Производство, Видео

Деталь готова, можно накручивать калибры и отдавать ОТК.



Такой штуцер как покупное изделие для частного лица обойдётся примерно в 3-5 тысяч рублей за штучку, а для промпроизводства можно эту сумму смело умножать на 1.5 или даже на 2.


Если делать это на универсальных станках нам потребуется как минимум двое высококвалифицированных рабочих, которые при идеально отлаженном техпроцессе будут делать эту деталь примерно два часа с худшим качеством поверхностей и дикими матами, потому что "нержавейка режется плохо"™.


Изготовление на моём станке заняло примерно 2 часа на неспешное программирование и внедрение первой детали + 21 минуту на изготовление одной.

Показать полностью 10 1

Ночная рыбалка в Казани

Ночная рыбалка в Казани Мобильная фотография, Рыбалка, Казань, Ночь

Или картина "Судак сам себя не поймает" .

Показать полностью 1
Отличная работа, все прочитано!
