У меня завалялся замечательный футляр с лого Bruel & Kjaer (это производитель крутого измерительного оборудования, насколько я знаю). Коробка из массива дерева, крепкая и резонирует на пять с плюсом. От предыдущих проектов остались колки, звукосниматель и ещё всякое-разное. Грех было не попробовать.
Фотографировал не всё, к сожалению.

Гриф, не мудрствуя лукаво, сделал из хвойных реек 10х40мм. Они составные, поэтому я их склеил со сдвигом. Клею всё на синий Тайтбонд. Чтобы ровно клеить - построил приспособу а-ля рейсшина.

После склейки - один конец под, приблизительно, 30 градусов срезан и приклеен наоборот. Для крепкости там ещё пара шкантов вклеена. Это, собственно, голова грифа с наклоном.

Накладка грифа - наборная, из буковых планок 5мм толщиной (купил в магазине для рукоделия), покрашенных морилкой цвета "эбен". Порожек - обрезок болта М6. Весь гриф окрашен морилкой цвета "дуб". Лады - "Синтомс", 2.3мм.
С ладами вообще "веселуха". Я разметил по шаблону, пропилил, забил-заклеил лады. Когда делал - мне казалось, что всё идеально. А через час смотрю - криво! Ух, как было обидно на самого себя. Три недели я не трогал заготовку, думал переделаю и тд. А потом сделал бридж, натянул струну и понял, что не особо смертельно оно. В крайнем случае просто на стенку повешу на даче, для красоты. Или в бар какой подарю.

Бридж - из обрезков бука и куска ладовой проволоки. Струнозацеп - серединка дверной петли, на площадке из бука.
Да, фото нет, но внутри корпуса, кроме грифа насквозь - усиления из сосновой рейки 20х30мм. Собрал всё, натянул струны - звучит! Да, есть нестроящие места на грифе, но это даже колорита добавляет. Струны поставил "щадящие", самый тонкий комплект, который нашёл - 8-38 никель. Строй - GDGB, это средние 4 струны от гитарного комплекта. Сутки простояла настроенной - не согнуло ничего, строй вполне держит.
Решил к ней усилитель сделать, т.к. было 2 динамика от портативного радио\медиацентра. Собрал из бальсовой доски и пары кусков фанеры 4мм ящик, обтянул мебельным крокодилом (покупался для другого проекта, но так и не пошёл в дело). Схема - Ruby Amp - 9V, 0.75 Вт примерно.

И, частично, мои обложки.
Просто так))

Нафанил - бивер-терьер, а гитарки - MIJ Fernandes и кастомный страт из одного из предыдущих постов.

Внезапно мне упал в руки сет звукоснимателей Gibson 490. Решено было построить с ними гитарку.
Из закромов был добыт корпус от китайского страта, на котором я когда-то тренировался в покраске. Гриф - от не особо удачного проекта сигарбокса, который я давно разобрал.

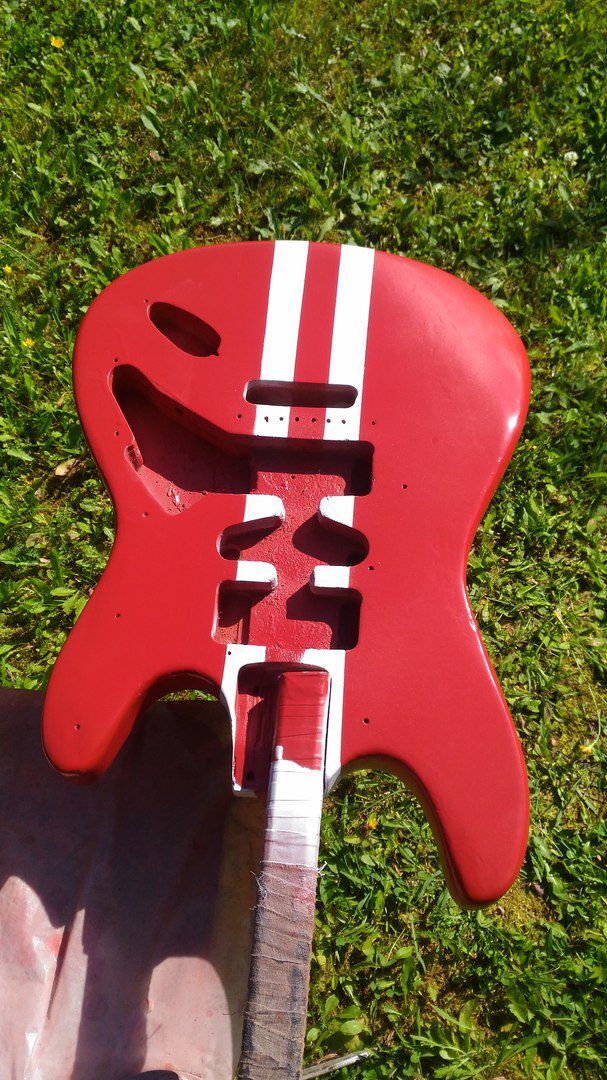

Обычная автомобильная краска, вроде бы Mipa, цвет - Рубин + Айсберг. И лак в один слой.

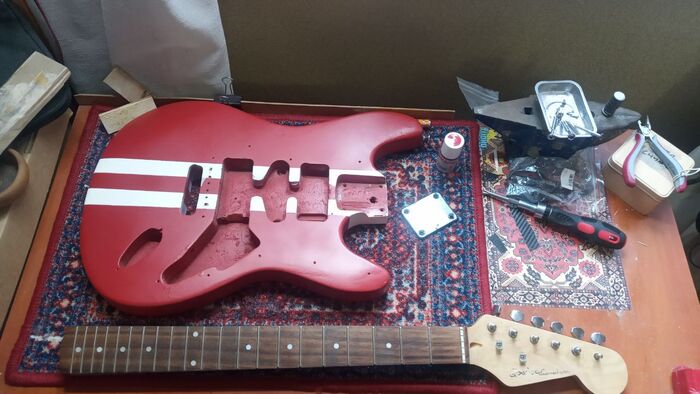

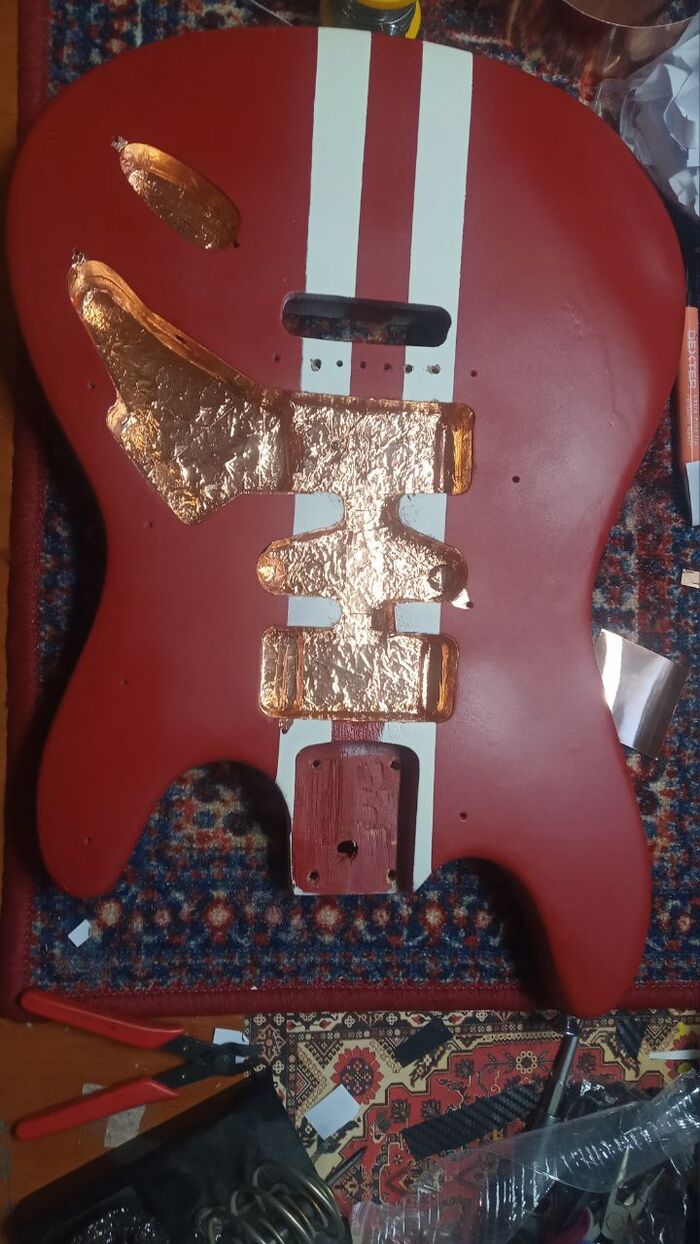

Далее гриф и корпус проверялись на совместимость, полости корпуса заэкранированы медной лентой (так же как и пикгард с электроникой, но я почему-то не фотографировал). Земля разведена медным проводом.

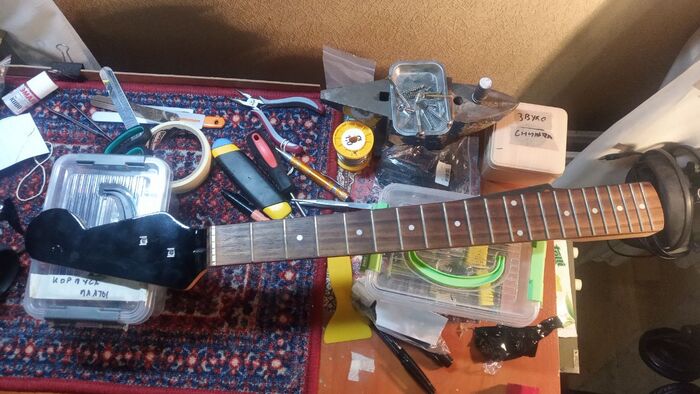

Голову грифа я хотел покрасить в цвет, или в плёнку красную, но не нашёл плёнку, чтобы в цвет попадала. Поэтому сделал чёрную. И чёрный пикгард. Крышки на звучки - ноунейм китайский, на землю не припаяны, закреплены силиконовым скотчем. Звучки и так не самые мощные, срезать им частоты крышками - не хотелось. Чисто косметика.

Далее всё собрано воедино. Итого -
Звукосниматели Gibson 490T+490R, бридж и колки - Wilkinson, Корея. Потенциометр громкости и переключатель - Gotoh, Корея.
Джекплейт, некплейт, ретейнеры, антабки ремня - из моих запасов, происхождение не известно. На громкость установлен treble bleed конденсатор.

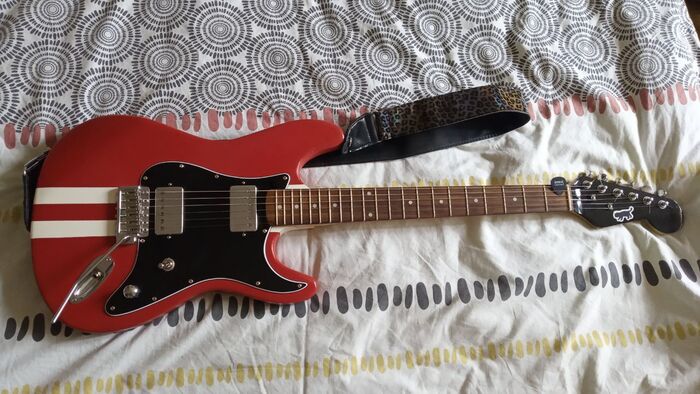

Внешний вид -

Видео с небольшим демо.
DIY ламповый комбик - 6н2п + EL84, динамик Jensen C8R. Грелка - Shift-Line Screamer Deluxe. Звук записан на Zoom H1.
Дома сейчас особо не поиграть, как-нибудь запишу нормальное видео на репбазе.
