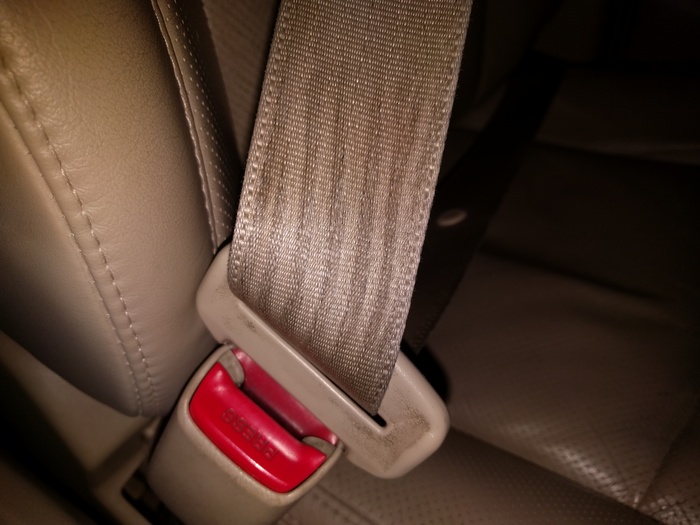

При ДТП ремень стягивает механизм преднатяжителя, и мы имеем ситуацию вот такого плана, натянутый ремень без возможности добраться к пластику.

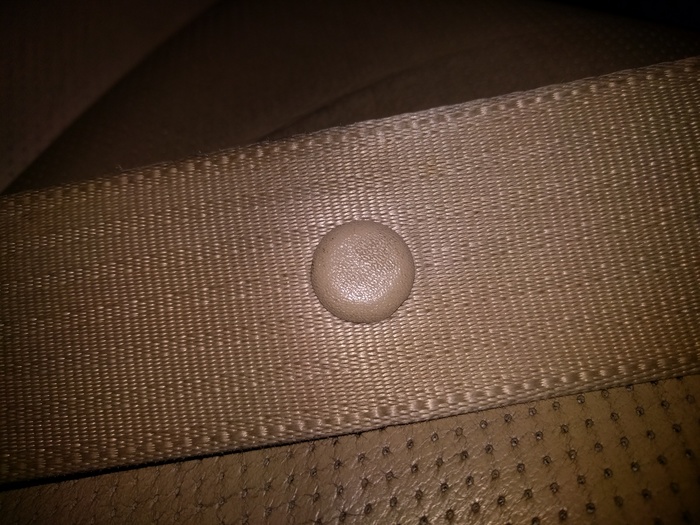

Нам необходимо открутить крепление ремня под пластиковой крышкой внизу.

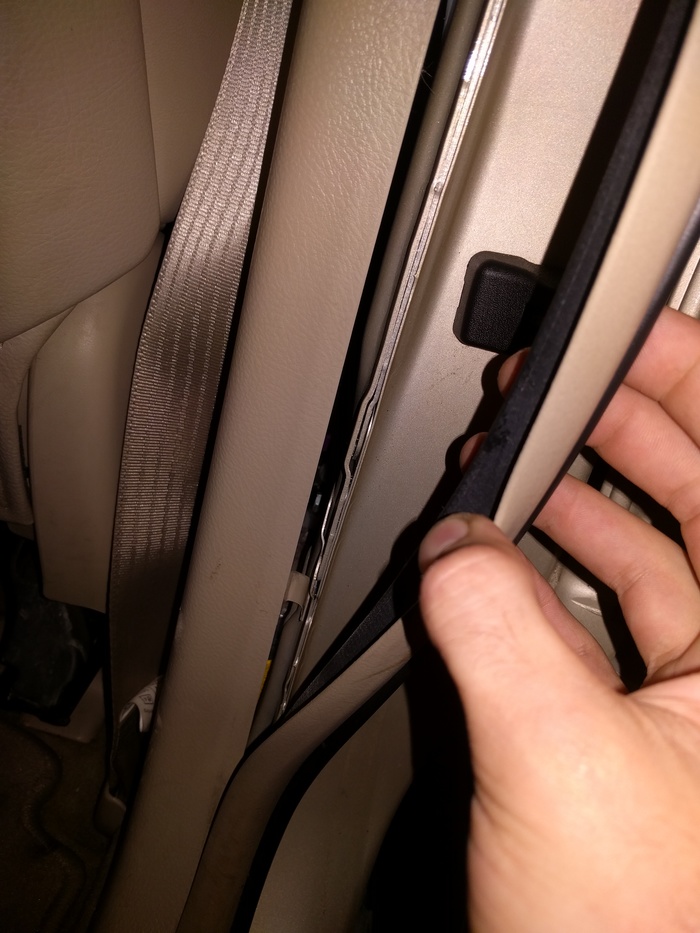

Когда ремень откручен, снимаем резиновые уплотнители по бокам средней стойки автомобиля, и тянем пластиковую накладку на себя, получится пример так:

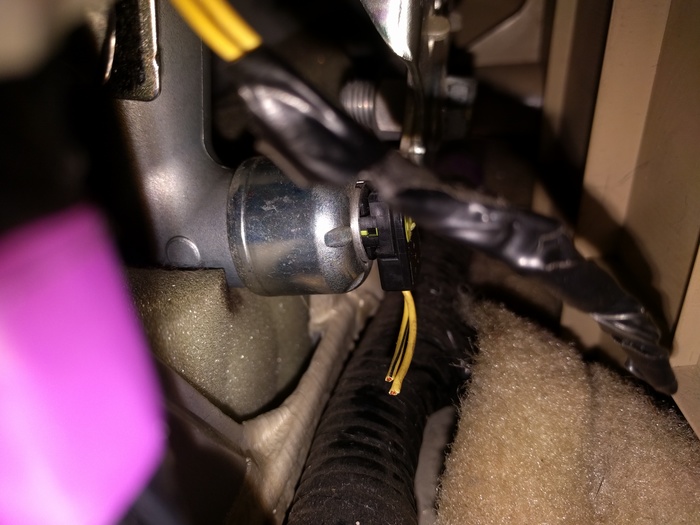

Теперь нам необходимо получить в руки механизм ремня, для этого откручиваем его от кузова, там тоже болт на 14 и отсоединяем разъем который в жёлтой гофре. После всех манипуляций получаем вот это а руки:
Перед нами механизм ремня безопасности, и если конкретней то:
в центре кадра катушка с лентой ремня.
Слева под пластиковым кожухом механизм инерционной блокировки, и там же гравитационный блокиратор.
Справа у нас механизм преднатяжителя и пиропатрон.
Все что следует дальше сугубо информация из личного опыта, я никого ни к чему не принуждаю, если вы собираетесь это повторять, все действия под вашу ответственность!
В первую очередь нас интересует правая сторона ремня, так как именно там тот узел что блокирует его работу.
Перед тем как мы приступим к сняиию пружины, ПОМНИТЕ! Она может выстрелить!
Берегите глаза!
Пружина обычно закреплена на пару-тройку защёлок, или на несколько винтов.
Когда мы успешно удалили пружинный блок, у нас остаётся механизм преднатяжителя и пиропатрон:
Откручиваем винты по периметру, они разного размера старайтесь не терять и не путать местами. Под железной крышкой видим механизм преднатяжителя:
Зубчатый элемент, это именно он сдвигается когда срабатывает пиропатрон и именно он стягивает ремень, он нам теперь не нужен, извлекаем и выбрасываем)
Далее на валу катушки ремня есть вот эти детали:
Их необходимо снять и извлечь из их соединения вот эти штуки:
Их тоже выбрасываем, это все элементы блокировки при срабатывании пиропатрона.
когда все что уже отработало свой срок мы убрали нужно продуть и почистить место установки деталей, так как там мелкие обломки пластика, они там из-за разрушительной силы запала пиропатрона.
После этого собираем все в обратном порядке, но уже без тех деталей что мы выбросили, примерно так:
К
когда с механизмом преднатяжителя мы закончили нам нужно размотать лента ремня, нам будет мешать вот этот шарик в пластиковой конструкции:
Это гравитационный блокиратор, его смысл в том чтоб не дать ременю раскрутиться когда машина упала на бок или перевернулась.
Он находится в левой части ремня, под прозрачным кожухом.
После того как мы убрали его, лента можно легко раскрутить.
Теперь очередь пружины, ее нужно взвести до крайнего состояния, и соеденить с полностью раскрученным ремнем.
Пружину скручиваем по часовой стрелке:
Должно получиться так, как на фото ниже.
Вся пружина стянулась к центру:
Фотография сделана на просвет через пластик так как пружина любит разлетаться когда есть куда.
теперь нам нужно зафиксировать пружину чтобы можно было соеденить ее и катушку.
Зафиксировали, соединяем!
Когда они успешно соединились убираем фиксатор и катушка наматает ленту ремня.
Осталось проверить все, как это выполнить?
Тут все просто, плавно тянем ремень он должен раскручиваться, если отпустить он соберётся, когда тянем и резко и дергаем- блокируется.
Это правильная работа ремня но уже только с инерционным блокиратором.
пиропатрон мы не сможем поменять.
Если вы тянете ремень и он сразу блокируется или не всегда блокируется при рывке, смотрим здесь:
Это инерционный блокиратор который под черной крышкой, видно что одна пружинка сбежала, делаем так:
Закрываем черной крышкой, и прозрачным кожухом.
Повторно проверяем, если все хорошо, тогда устанавливаем ремень в стойку.
Собираем все в обратном порядке, перед установкой пластика ещё раз пробуем, тянем и совершаем рывок.
Если все устраивает, закрываем пластиковую стойку, и после этого резиновые уплотнители с двух сторон.
Поздравляю!
Вы прочли до конца!
Благодарю за внимание!
Ну и ещё один без верха:
