Теплый пол в деревянном доме своими руками: подробная инструкция
Слава богу, теплые полы больше не воспринимается, как экзотика, а вошли в нашу жизнь и стали неотъемлемым атрибутом комфортного способа отопления.
До 24 февраля поток заказов был стабильным, по 2-3 заявки в день. После - как отрезало. Курс взлетел в космос, поставщики задрали цены еще выше, и людям стало не до стройки. Тем же, кто решился на строительство, пришлось экономить еще сильнее, хотя казалось бы, куда еще после пандемии и кризисов.
Война войной, но жить как-то нужно. И люди начали спрашивать, как сделать самим, как уложить теплый пол без стяжки, как сделать сделать сухую стяжку, как спрятать коммуникации и т.д.
Фото теплого пола, сделанного нашим клиентом своими руками в Жуковском (дом барнхаус Ильи Колесова).
Количество вопросов росло. И так как комментарии других пользователей никто не читает и задают один и тот же вопрос снова и снова, мы решили ответить на все вопросы сразу. И, вооружившись камерой, отправились в командировку в город Волоколамск на две недели. Дом, мангал и баню для проживания любезно предоставил Дмитрий, за что ему отдельное спасибо.
Не будем сейчас углубляться в историю и расписывать разные технологии монтажа теплого пола без стяжки, хотя на самом деле их не так много.
Мы рассмотрим не новую, но хорошо себя зарекомендовавшую технологию укладки теплого пола на готовых матах XPS.
Итак, преимущества данной технологии:
1) Легкость конструкции. Весь пирог теплого пола вместе с сухой стяжкой весит всего 30 кг на 1 м². Высота теплого пола всего 5 см, что позволяет использовать комплект для теплого пола на любых, даже самых тонких, перекрытиях, включая второй и мансардные этажи, а также в типовых проектах каркасно-щелевых домов.
2) Легкий монтаж, с минимальным набором инструментов. Для монтажа теплого пола понадобятся:
- дрель или перфоратор для просверливания технических отверстий под будущие трассы;
- шуруповерт
- ножницы
- нож
- две руки, а лучше 4, и голова на плечах.
Также для монтажа теплого пола в деревянном доме нам понадобится хорошо выровненное основание, «черновой пол». Это может быть ОСБ, фанера или просто шпунтованная доска. Важное условие: основание должно быть ровным, чем ровнее основание, тем ровнее будущий теплый пол.
Первое, что необходимо для монтажа теплого пола в деревянном доме - тщательно продумать прокладку трасс, т.е. как пройдут трубы теплого пола от коллектора по дому.
Пройтись по дому, представить, как примерно пройдут коммуникации (трубы теплого пола, трубы водоснабжения и радиаторной разводки).
Просверлить необходимые отверстия большим диаметром (например, под 16 трубу отверстие должно быть минимум 25). При необходимости подготовить «штробу» для прохода основной трассы из котельной под теплый пол.
На основание выкладываются маты для теплого пола на основе XPS плотностью 30-35 кг/1 м².
Начинать укладку следует от угла комнаты. Маты укладываются в паз, это позволяет совместить рисунок мата. Дело это довольно простое, примерно час уходит на одну вот такую немаленькую комнату. На небольшую комнату уйдет еще меньше времени.
При необходимости маты легко подрезаются ножом (входит в комплект). Укладка происходит "в замок" с совмещением пазов под будущие теплораспределительные пластины.
Пластины укладываются змейкой, количество линий должно быть четным (подача-обратка).
В пироге теплого пола можно с легкостью проложить дополнительные коммуникации, например, трубы под радиаторное отопление и внутрипольные конвекторы.
В среднем, на 10 м² площади идет один контур на коллекторе, поэтому высчитать количество контуров тёплого пола довольно легко. Просто делите квадратуру дома на 10 и получаете количество контуров теплого пола.
Если транзитных линий будет много, и они займут значительную площадь, вычтите один контур на транзит.
Шаг укладки теплого пола в деревянном доме от 15 до 20 см. Шаг 20 см позволяет без труда произвести укладку ГВЛВ.
После укладки теплораспределительных пластин маркером обозначаем лишние квадраты в матах. Затем вырезаем эти квадраты ножом либо выжигаем паяльником (при выжигании помещение должно хорошо проветриваться). Смысл - убрать квадраты на поворотах и изгибах трубы.
Далее производим укладку трубы в готовые контуры. На поворотах труба при необходимости фиксируется перфолентой, под которую укладывается слой утеплителя.
Подключаем каждый контур к коллектору.
После укладки трубы для теплого пола и подключения ее к коллектору необходимо опрессовать теплый пол. Для этого подойдет насос "Малыш" или "Ручеек". Просто опустите насос в ёмкость с любым теплоносителем (антифризом или водой) и подсоедините к крану слива-залива на коллекторе, предварительно заглушив подачу и обратку на смесительном узле теплого пола дюймовыми заглушками.
После укладки трубы необходимо передохнуть, собраться с силами и философски настроиться на последний этап перед финалом.
Итак, мы подошли к самому ответственному этапу монтажа теплого пола в деревянном доме методом сухой стяжки. Укладка ГВЛВ.
Нижний слой укладывается в шахматном порядке, так, чтобы места стыков в каждой линии не совпадали со стыками в соседних линиях.
С первым слоем придется немного повозиться. Чтобы случайно не пробить трубу, нужно обозначить петли и линии, по которым она идет. Для этого нам потребуются отбивочный шнур, карандаш и длинная ровная палка (линейка, правило, кабель-канал).
Делаем пометки сначала на стенах, а по ходу укладки ГВЛ и на самих листах. Где нужно, приподнимаем лист, чтобы правильно отметить положение поворотов трубы. Поэтому укладывать ГВЛВ нужно поэтапно, чередуя с нанесением разметки.
Далее берем отбивочный шнур и наносим линию между трубами. Сюда нам и нужно будет в дальнейшем вкручивать саморезы.
Саморезы следует вгонять с шагом в 20-25 см. Чем тщательней вы прижмете ГВЛ к полу, тем меньше скрипов будет в дальнейшем.
Листы второго слоя также укладываются в шахматном порядке, но уже относительно первого слоя, перекрывая их стыки.
Саморезы используются 19-е по ГВЛ, с усеченной шляпкой. Здесь уже нет опасности пробить трубу, поэтому можно вкручивать их в свободном порядке. Трещотка настраивается так, чтобы шляпка утопала в листе, но шуруп не пробивал первый лист насквозь. Важно добиться монолитности ГВЛВ, скрепив первый и второй слои.
Чистовым покрытием теплого пола может служить плитка, кварц-винил или ламинат под теплый пол.
Более подробно в наших видео:
Будем рады если кому-то когда-то пост окажется нужным.
Показать полностью
22
2
Теплый пол в каркасном доме сухим способом без стяжки. Прячем трубы
Давненько не было меня здесь. Но вот попался интересный объект, территориально - Дмитровский район Московской области.
Хотелось бы поделиться.
Параметры: 180 кв метров, два этажа. Каркасник. Полы 21 фанера.
Наша задача состояла в монтаже коммуникаций: отопления, водоснабжения и канализации. Решено было смонтировать все скрытым способом. На первом этаже - комбинировано, теплый пол + радиаторы. На втором этаже - радиаторы, теплый пол только в санузле.
Радиаторы - коллекторно-лучевая система. Теплый пол на XPS матах с использованием теплоразделительных пластин.
Фото для понимания процесса.
Радиаторы - коллекторно-лучевая система, трубопроводы радиаторного отопления первого этажа пустили вдоль стен.
Выход труб на первом этаже сделали из стен с помощью г-образных трубок.
Уложили маты XPS для теплого пола, сверху - теплоразделительные пластины и контуры теплого пола. Высота матов 3 см, ровно столько же толщина наших радиаторных труб в утеплителе.
Уложили ГВЛВ в два слоя в шахматном порядке, ушло 10 кг саморезов по ГВЛВ.
Вторым слоем ГВЛВ укрыли вход труб теплого пола , выровняв поверхность.
Теплый пол на втором этаже есть только в санузле. На этапе перекрытий договорились снизить уровень пола в санузле на 6 см, в итоге получили единый уровень пола на всем втором этаже. Под ванну сделали нишу, опустив уровень на 5 см, в итоге ванна должна выглядеть так (примерный эскиз).
Единственное, что не удалось скрыть, это стояк канализации второго этажа. Ванная находится прямо на кухней, поэтому было принято решение спрятать его в скошенном углу кухни.
Сборка коллектора из нержавейки.Как раз хорошо виден шлейф радиаторных труб.
4 трубы, идущие влево, будут использованы для подключения газового котла... когда нибудь в будущем.
У нас получилось три контура: радиаторного отопления первого и второго этажа, контур теплого пола и контур обогрева бани (между коллекторными шкафами). На момент съемки фото и видео коллектор рециркуляции ГВС еще не был закончен.
Радиаторы и водоснабжение второго этажа растащили под потолком, подключив радиаторы через перекрытие при помощи полуметровых г-образных трубок.
Фото получились темными, поэтому кому интересно, можно посмотреть на видео
Часть первая, без слов.
Часть вторая, полуфинал.
Жду ваших комментариев,.
Если кому нужна консультация или просто поболтать, милости просим в Телеграм (адрес в шапке профиля).
Показать полностью
17
2
Теплый пол без стяжки - инструкция по монтажу
Доброго дня! Наконец наступает весна, а если находишься в теплом помещении, то, несмотря на минус 20 за окном, кажется, что и вовсе уже наступила.
В преддверии начала нового строительного сезона хотелось бы осветить несколько объектов и особенности монтажа систем отопления в них. Может, кому-нибудь эта информация будет интересна и послужит своего рода толчком к принятию решения по обустройству коммуникаций в своем доме.
Итак, первый пост: объект связан с таким явлением, как теплый пол в деревянном доме без использования бетонной стяжки. Сейчас существует несколько схем (вариантов) исполнения водяного теплого пола в доме, где по тем или иным причинам классическая стяжка невозможна. Опишу один из них, на мой взгляд, он наиболее удобен, прост и дешев. А если следовать нашей инструкции, монтаж сможет выполнить любой желающий, даже не обладая какими-либо особыми навыками.
Для разогрева добавил несколько фото, сделанных в процессе работы, а полная инструкция - в видеообзоре ниже.
Маты XPS можно с легкостью заменить на ПСБ, благо сейчас стало гораздо больше производителей, предлагающих их.
Комбинированное отопление: теплый пол+радиаторы
Видео для самых выдержанных
Укладка верхнего слоя ГВЛВ
Благодарю за внимание, особая благодарность выражается экспертам, утверждающим, что все это херня и сделано неправильно :)
Показать полностью
4
2
Система отопления как элемент дизайна интерьера
Доброго дня.
Хочу поделиться впечатлением от нового объекта.
Задача стояла простая: сделать отопление функциональным (с разбивкой на отключаемые контура) и красивым, так как прокладка коммуникаций возможна была только открытым способом, ибо дом из бруса.
В качестве материала рассматривались три варианта: ППР, медь и нержавейка. В итоге победила нержа.
Много букафф не будет, просто несколько фото.
Система тупиковая двухтрубка, трубы нержавеющие Valtec, радиаторы стальные панельные 200, 300 и 500, гарнитура с антипротечкой.

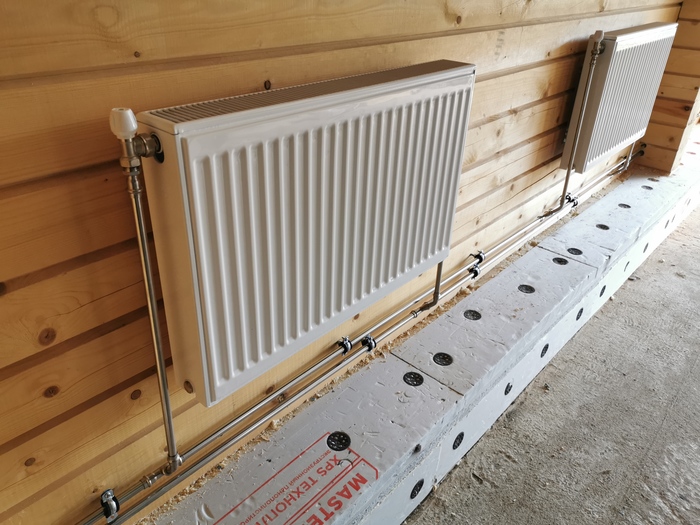

Последний радиатор в цепи

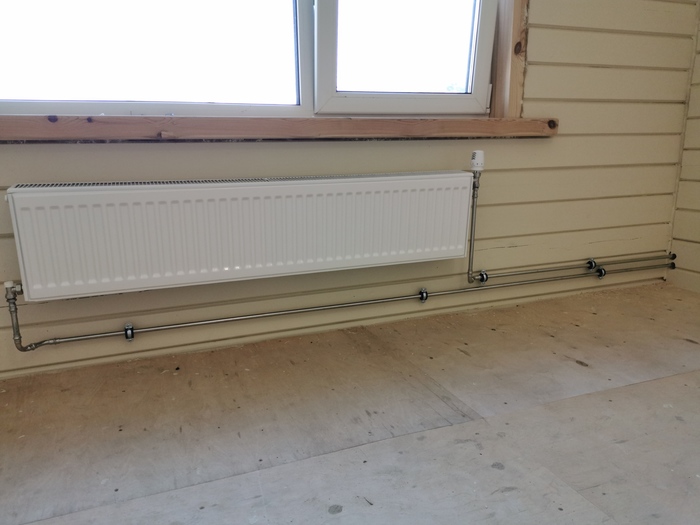

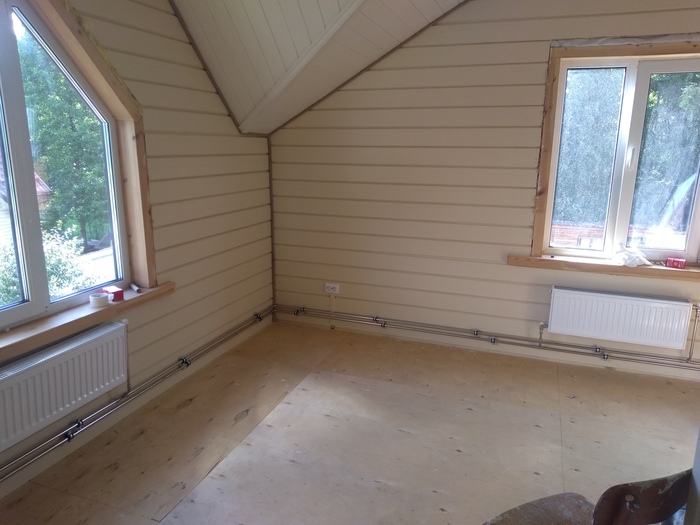

Второй этаж, 300-тые под окнами
Гараж 500

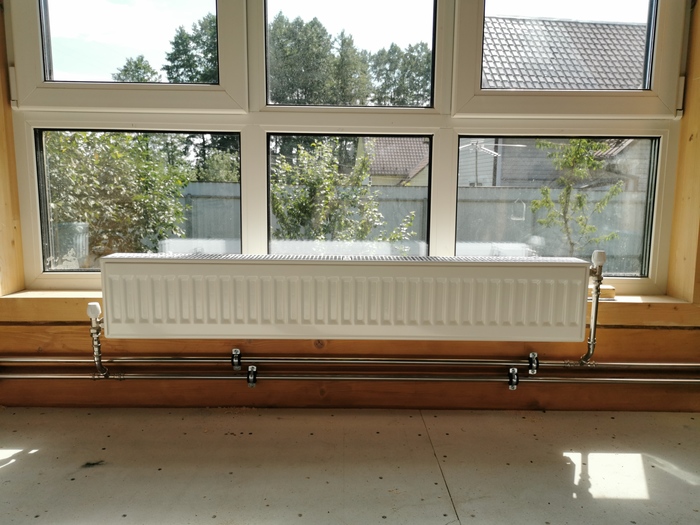

200 в эркере
Так как газа нет и не предвидится, то основной источник топлива - это пеллеты. Котел был выбран автоматический, работает в паре с буферной емкостью на 500 литров

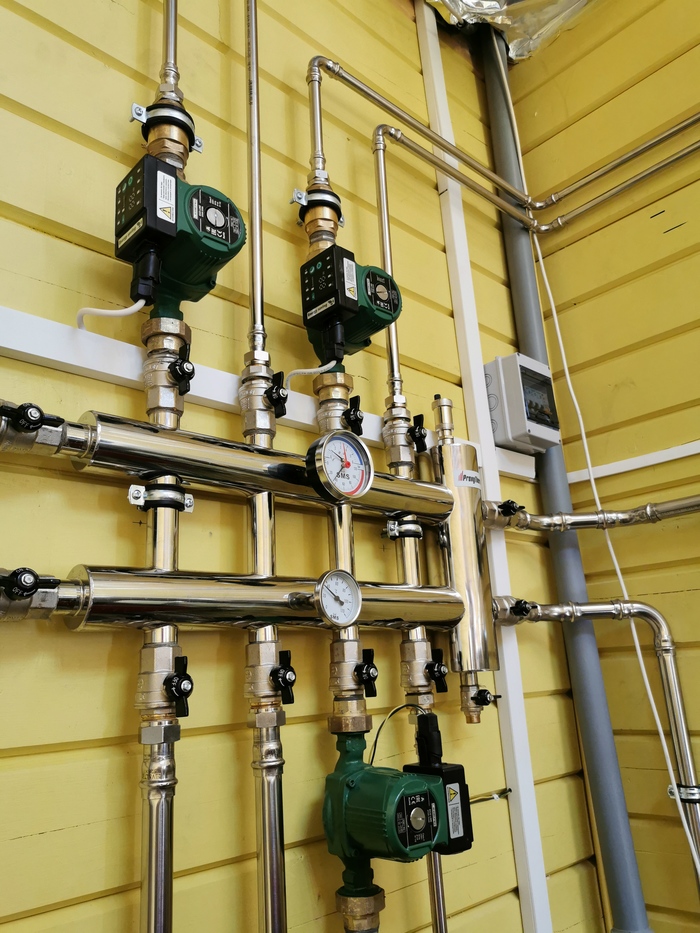

Распределительный коллектор на 5 контуров с гидрострелкой

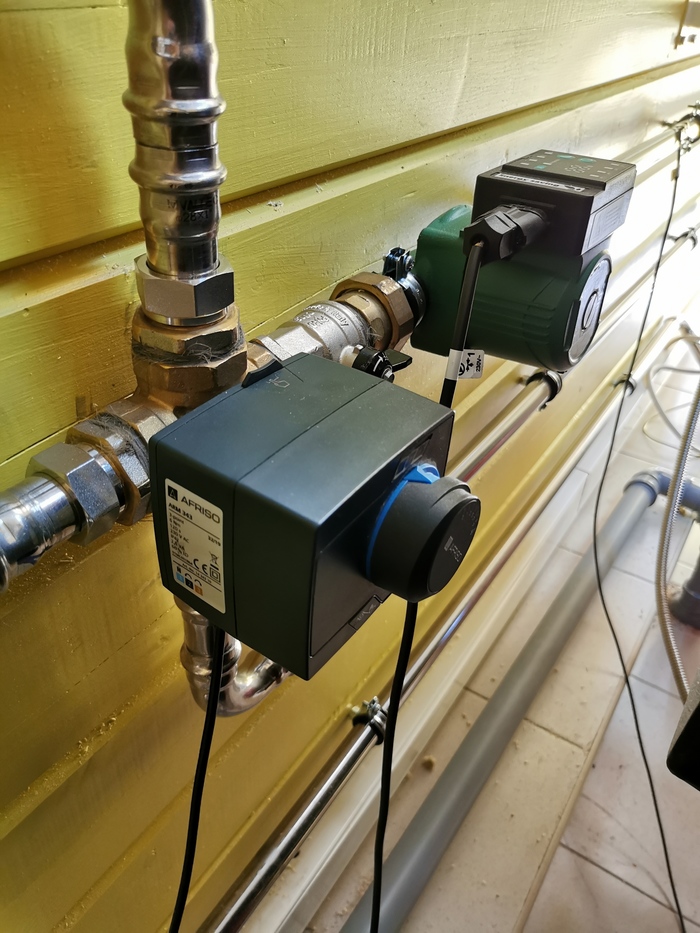

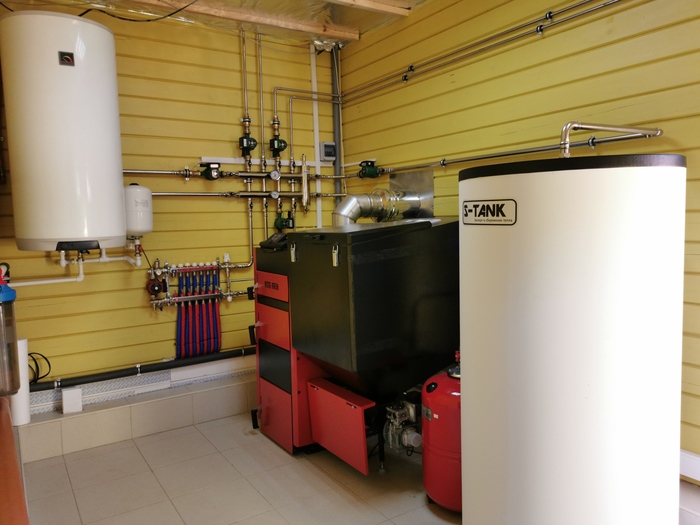

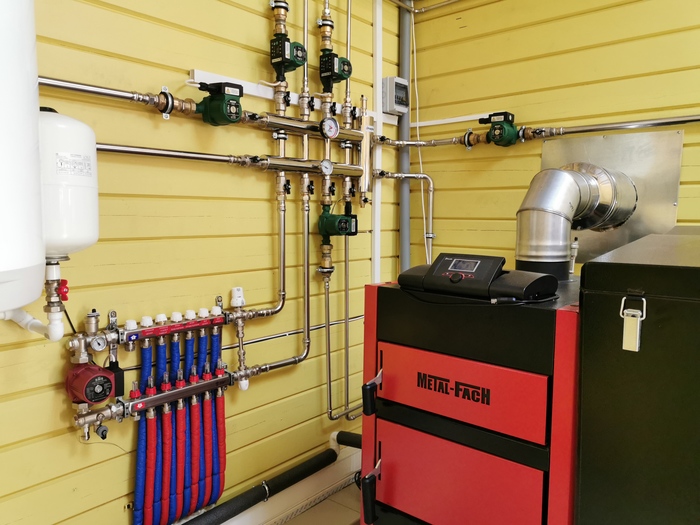

Обвязка котла с использованием 4-ходового крана с сервоприводом, для избежания конденсирования котла и поддержания устойчивой температуры обратки

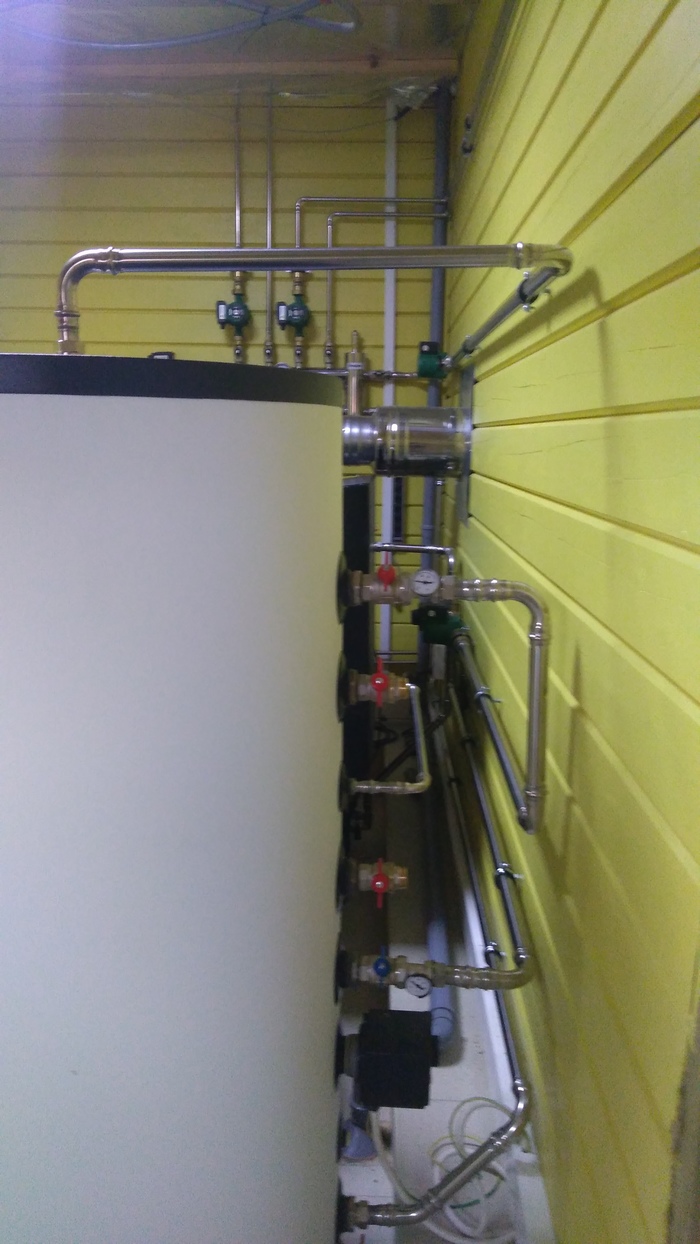

Обвязка буферной ёмкости

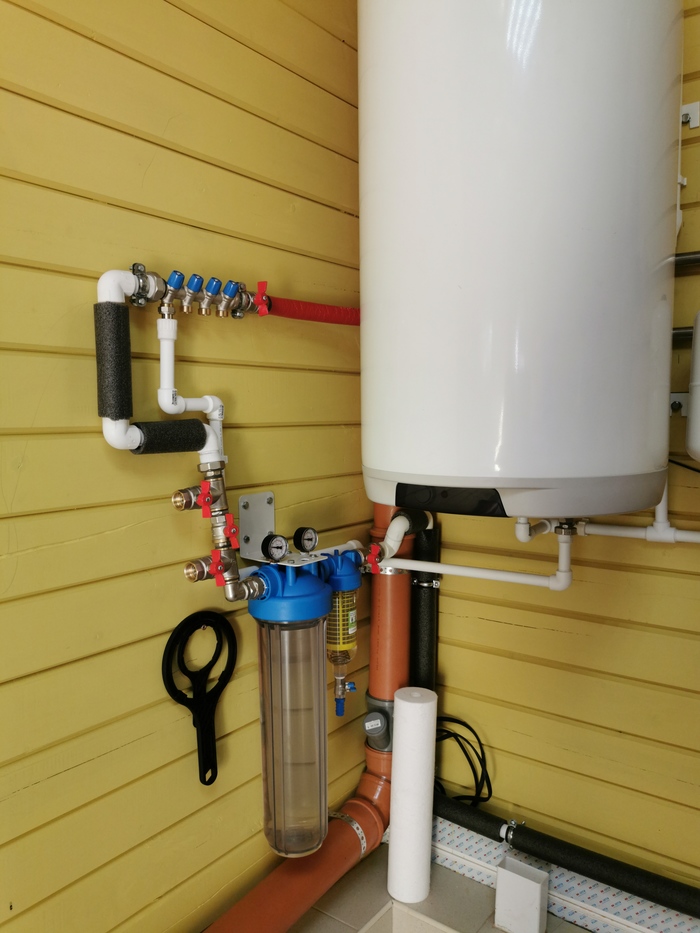

ГВС и водоподготовка

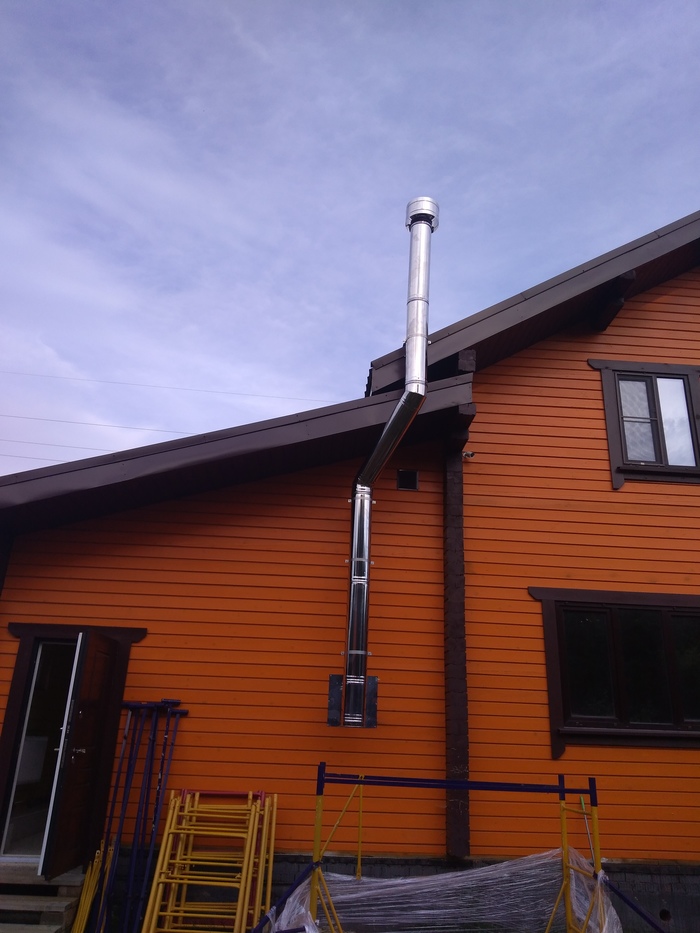

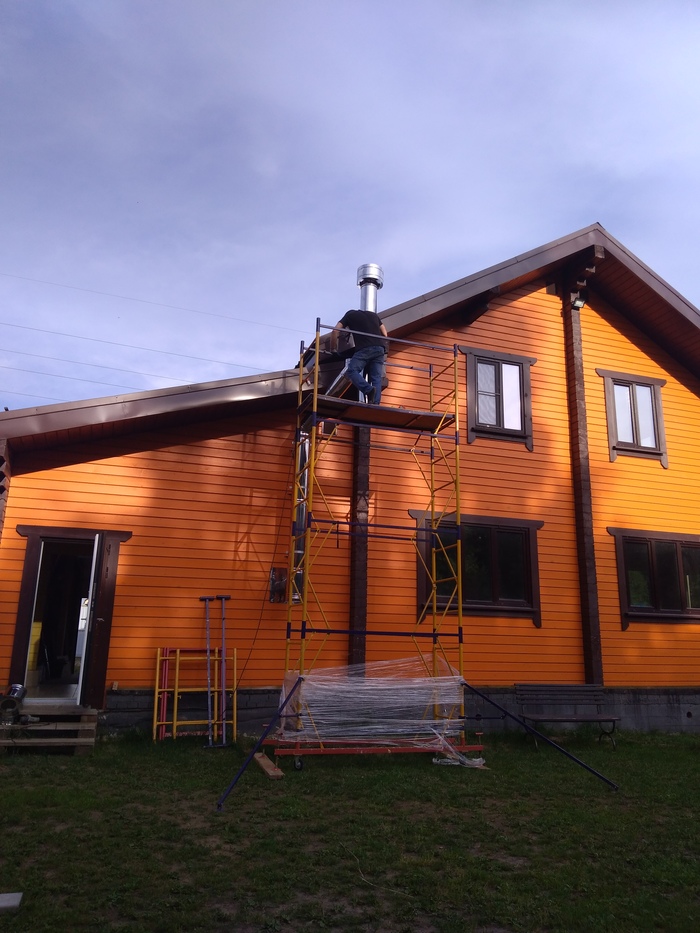

Немножко дымохода. Так как подшива кровли сильно выступала, пришлось использовать 45 углы для вывода дымохода
Кому интересны подробности и не лень потратить пол часа своей жизни, мы сняли видюшки и разбили на части. В первой - небольшой обзор того, как самостоятельно собрать отопление на нержавейке. Во второй - проходим по всему дому и рассказываем особенности монтажа нержавейки, как собрать так, чтобы потом не резать :)) И в третьем видео - рассказываем о котельной и особенностях обвязки.
Часть первая: о сборке отопления своими руками
Часть вторая: особенности монтажа и демонстрация нержавейки в интерьере
Часть третья: обвязка котельной, особенности и материалы
Пост несет просветительскую миссию и призван ознакомить вас с новыми возможностями прокладки коммуникаций в своем доме. Просьба,если воруете фотки, указывайте ссылку на оригинал.
Показать полностью
15
3
Котельная на миллион
Доброго дня, пикабутяне. Попался нам объект, который нас очень порадовал. Дом на случай зомби апокалипсиса, где, как в космическом аппарате, одна система дублируется другой.
Итак, дом из СИП панелей 200 кв.м находится в г. Пушкино Московской области, в непосредственной близости от уникального водохранилища, о функциональном значении чего будет рассказано в одном из следующих постов.
Отопление в основном теплым полом, радиаторы присутствуют, но, так сказать, для подстраховки.
Лучше один раз увидеть, чем сто раз услышать. Далее будет фотогалерея с небольшими комментариями. Поехали.
Теплый пол с шагом 15, использованный материал Rehau Pink 16.22, металлическая сетка с картой 5 на 5 и пластиковые стяжки 15 около 6000 шт.
В местах, где трубы идут шлейфом , использована теплоизоляция труб энергофлексом.
Радиаторы в коридоре стальные трубчатые. Несмотря на внушительные габариты, по теплоотдаче заметно проигрывают своим панельным "коллегам". Несут скорее декоративную функцию, радуя эффектным внешним видом.

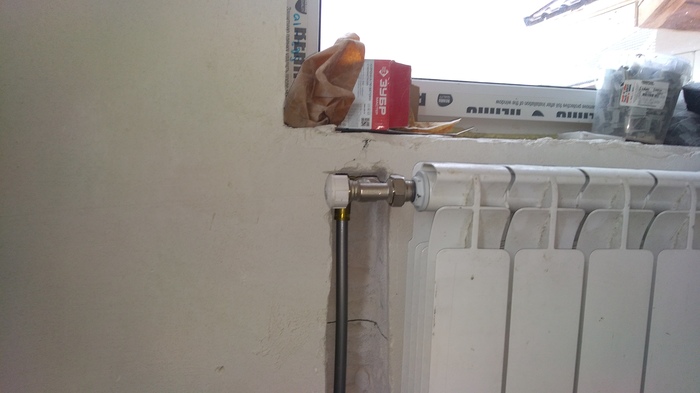

Подводка к радиаторам выполнена стальными гофрированными трубами диаметром 15, среди многочисленных плюсов (долговечность, пластичность) отметим ряд минусов: на трубе нет метража (цифрового обозначения), приходится с рулеткой в руках мерить каждый отрезок; так же, на наш взгляд, неудобные фитинги присоединения (слишком длинная резьба). Подключение было выбрано нижнее в стену, с использованием угловых мультифлексов.
По канализации и водоснабжению все тоже непросто. Горячая вода сделана с рециркуляцией каждой точки, через тройники и спаренные водорозетки, т.е к каждой точке из коллектора идет своя труба и возвращается обратно в коллектор рециркуляции, поэтому на фото мы видим три коллектора водоснабжения каждого этажа.Также канализация здесь разводится по двум магистралям: ванные, раковины, душевые и унитазы собраны в канализацию, идущую в септик, автопромывка фильтрации и конденсат из котла выходят напрямую в дренажный колодец.
Переходим к самому интересному, а именно к котельной .
В небольшой котельной разместились два бака-аккумулятора по 500 литров, распределительный коллектор на 5 контуров, приточно-вытяжная установка, система фильтрации водоснабжения, газовый конденсационный и электрический котлы, три коллектора (радиаторного отопления, теплого пола и коллектор холодных контуров комнаты холодильника), узел разбора солнечного коллектора, 4 расширительных бака.
Алгоритм действия системы следующий: из источника отопления (тепловой насос, газовый котел и электрический котел) теплоноситель нагревает 500 литровый бак-аккумулятор, а из него уже идет разбор по потребителям (ПВУ, теплый пол, радиаторное отопление, нагрев бака ГВС).
В процессе монтажа замялись гофрированные магистрали. Когда закончатся работы по подключению автоматики, их поменяют.
На выходе из бака ГВС установлен термостатический смеситель Esbi.
Здесь мы модифицировали насосно-смесительную группу быстрого монтажа и сделали из нее узел разбора контуров, связывающий патрубки обратки. Треходовой кран теперь будет служить узлом, переключающим потоки. При нагреве ГВС до заданных параметров, скажем 70 градусов, сервопривод будет переключать поток на нагрев бака-аккумулятора. Обратка запараллелена на верхних теплообмениках баков, подачи разбиты при помощи трехходового крана, при повороте крана вправо осуществляется нагрев ГВС, влево - бака-аккумулятора отопления.
Все процессы системы отопления будут управляться на базе контроллера Tech I3. Кому интересна логика, могу скинуть в личку, хотя позже (после монтажа) снимем видео, отдельно посвященное автоматике.
Чем еще интересен этот дом - это полностью умный дом, осуществленный на базе бюджетных решений, которые на самом деле доступны уже обычным смертным. Но об этом мы тоже расскажем в следующем посте.
А теперь предлагаю ознакомиться с первым видео с объекта, там немного подробней и есть моменты, которые мы не фотографировали, в частности можно увидеть комнату холодильник, построенную на базе "отходов" жизнедеятельности теплового насоса.
Буду рад комментариям, особенно тем, где будет сказано, что все говно и я бы сделал не так, и на...фуя все это нужно, если можно..... далее по вашему усмотрению.
Показать полностью
12
1
Обогреть дом поможет обычная Советская смекалка и...
Сегодня хотелось бы сделать два поста. Первый - освещение монтажных работ объекта, сделанного на половину из б\ушных материалов.
Второй - предложение сотрудничества всем заинтересованным людям.
Исходные данные: объект в Московской области, в 5 км от МКАДа. Материал стен газобетон 40. Первый этаж отапливается исключительно теплым полом.
Начнем с первого этажа.

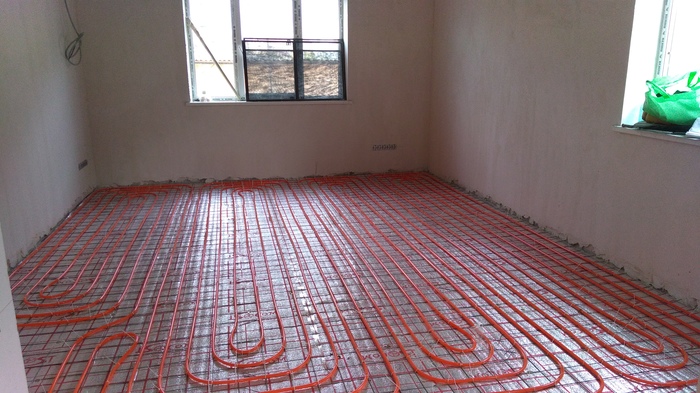

Шаг трубы 10 см, способ укладки улитка, труба 16.20 Pe-xa с антикислородником, расход на весь объект 800 метров (бухты покупались по 200 метров, в наличии 500 метровых не было. Правило - чем больше бухта тем меньше у вас останется ненужных отрезков).
Второй этаж.
Двухтрубная система отопления, подающие магистрали D 25 труба, подпитка радиаторов D 16, коммуникации спрятаны в штробе.

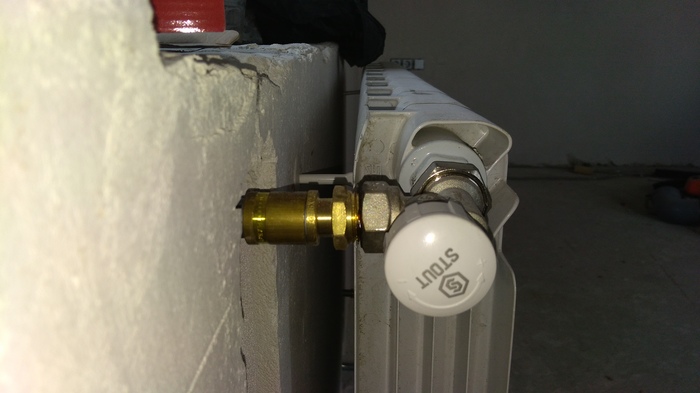

Кран осевой под термоголовку.
Котельная. Клиенту достался распределительный коллектор, который и был использован, сейчас отопление работает от электрического котла Савитр, в дальнейшем (если позволят финансы) будет газовое отопление.
Чтобы максимально уменьшить финансовую нагрузку, экономили на всем, чем можно. Например, здесь нет классической группы безопасности котла, она раскинута по всему коллектору отдельными элементами.
Узел подмеса теплого пола собран на основе трехходового клапана волтек стоимостью 2800 рублей. Пространство посередине коллектора предназначено под газовый котел.
Бойлер изначально настенный, но кронштенйы затерялись где то в глубине лет, поэтому для нормального забора горячей воды мы просто переиграли подачу и обратку ГВС. Холодная стала горячей, горячая холодной.
Часто спрашивают о стоимости работ и материалов. Стоимость работ по данному объекту составила 130 000 рублей, материалы 170 000 рублей. Радиаторы, бойлер и коллектор были подарены клиенту родственниками.
P.S. Особое приглашение findeler, он сможет рассказать о том, что все это можно было сделать в разы дешевле и экономнее. А так же адептам ленинградки и паникерам по поводу отключения электроэнергии.
Показать полностью
7
1
Теплый пол в деревянном доме.
Долго не находил времени, чтобы запилить новый пост.
Итак, появился интересный объект, д. Митькино, Одинцовский район.
Дом из клеенного бруса, возведенный НЛК Домостроение.
Отопление газовое, котел Вайлант одноконтурный в паре с бойлером косвенного нагрева Дражица. Разводка отопления коллекторно-лучевая, подключение нижнее боковое г-образными трубками. На первом этаже водяной теплый пол.
Итак, пройдемся по этапам.
Этап первый, разводка коммуникаций.

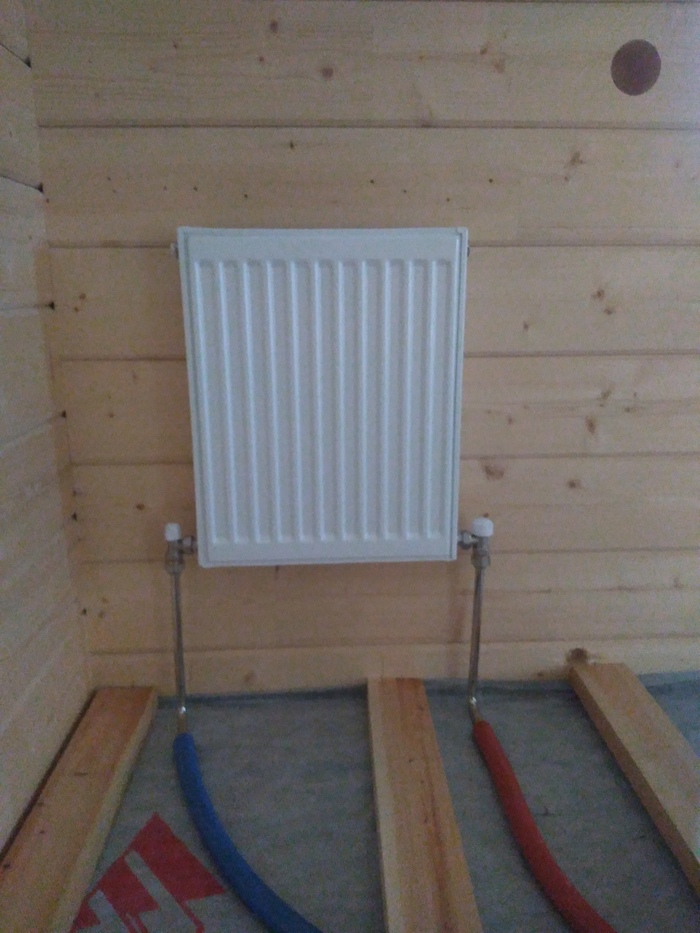

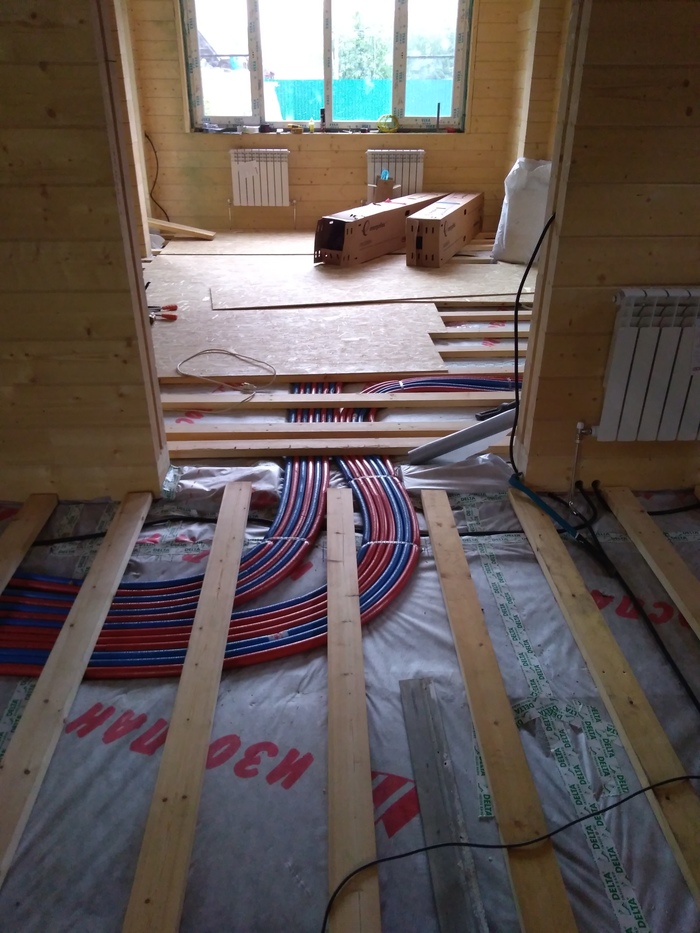

На первом этапе были раскинуты коммуникации между контрлагами, процесс немного сложнее, чем в классическом каменном доме, пришлось немного повозиться с просовыванием трубы между контрлагами.
Этап второй. Сборка котельной.
Газовый котел вайлант, обвязка медью.
ГВС с рециркуляцией.
Коллекторы радиаторного отопления первого и второго этажа.
Этап третий, теплый пол. Дом деревянный, полы из фанеры, основа теплого пола - маты для теплого пола XPS на основе пенополистирола с теплоразделительными пластинами.

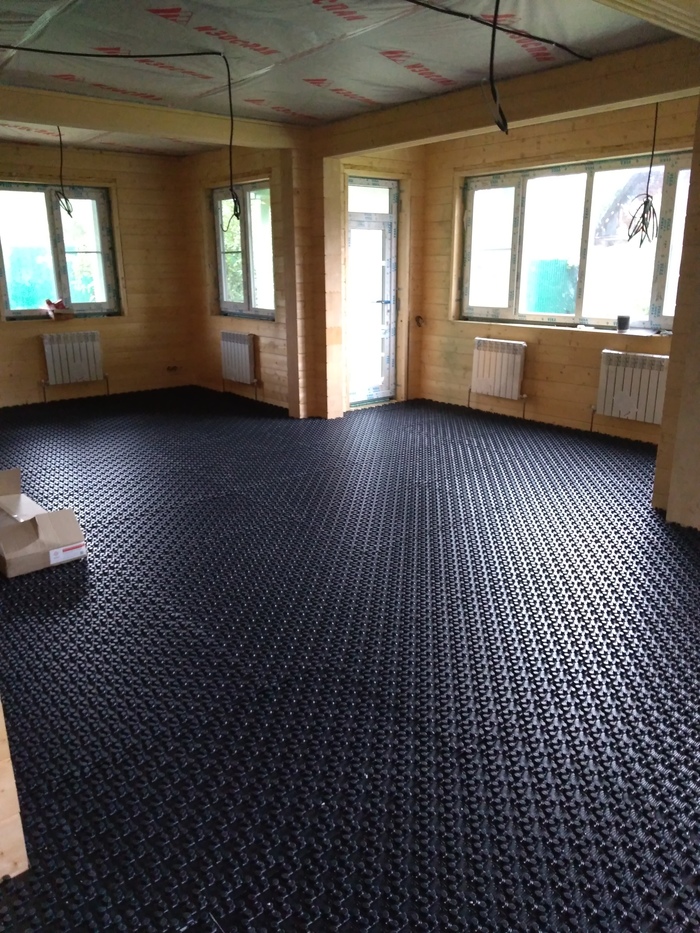

Раскладка матов.
Монтаж теплоразделительных пластин.
Монтаж теплого пола.
Этап четвертый, сборка котельной.

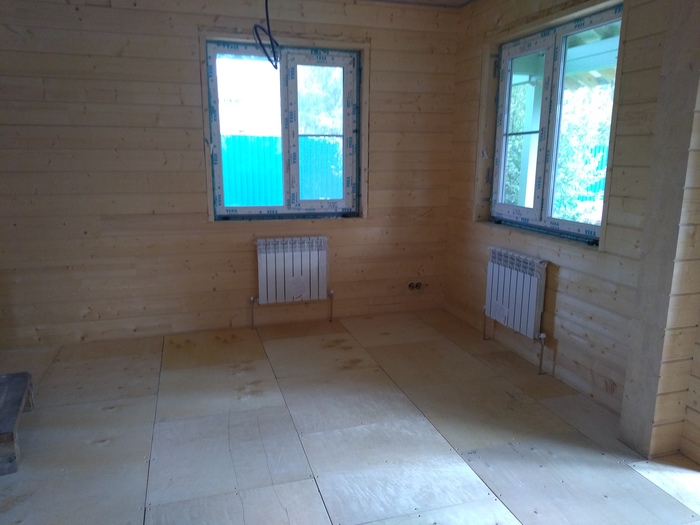

Разводка радиаторов второго этажа закончена.
Второй этаж после укладки чернового теплого пола.

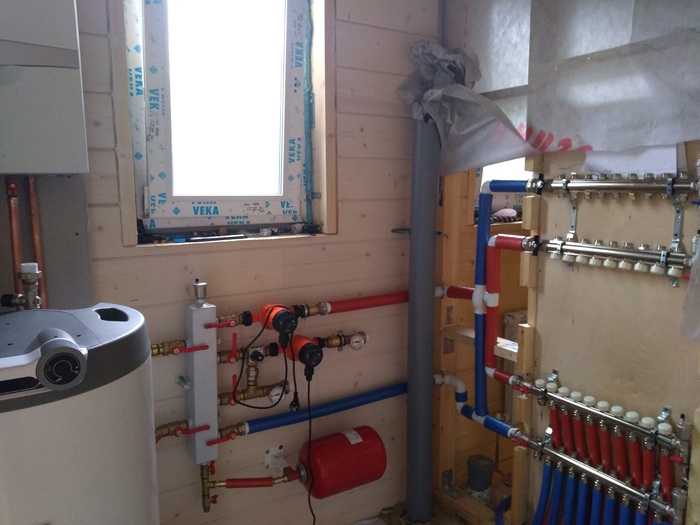

Котельная.

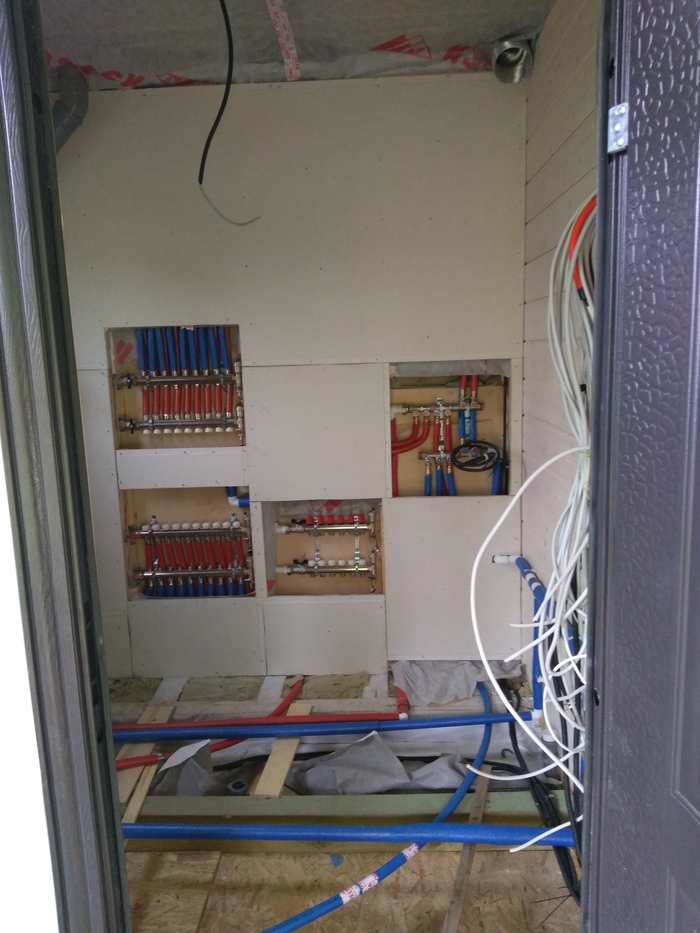

Коллекторы спрятались в стену.
В котельной пока нет полов, поэтому такой беспорядок.
Итак, какие же существуют особенности монтажа отопления в деревянном доме:
1.Приходится повозиться с реализацией теплых полов. Изначально ошиблись с плотностью матов для теплого пола, первый раз уложили ПСБ С на основе пенопласта, они же на фото. Позже убрали их и уложили маты XPS на основе пенополистирола, плотность у них выше, они идеально подходят для монтажа так называемой "сухой стяжки", сверху на маты ляжет два слоя плиты ГВЛВ.
2. Трудности с прокладкой самих коммуникаций, так как почти нет свободного пространства в пироге пола (лаги не резали).
3. Бревно - это, можно сказать, почти финишное покрытие, поэтому ошибаться в монтаже нельзя, так как в дальнейшем ничего не скроется под слоем штукатурки.
4. Нет возможности спрятать коммуникации в стенах.
5. Нужно учитывать будущую усадку дома, поэтому все водорозетки крепятся сейчас на клипсах, что позволяет трубе играть свободно.
Показать полностью
