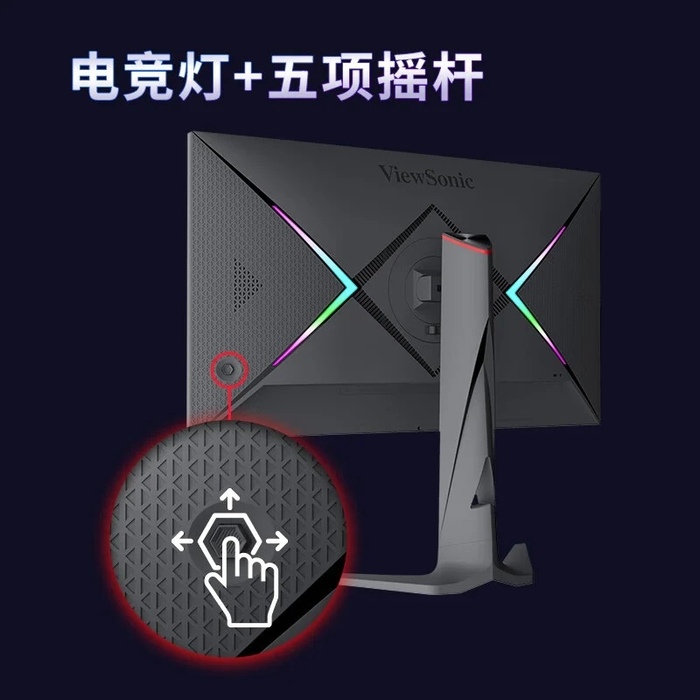

— диагональ 27 дюймов
— быстрая IPS панель
— частота развёртки 240 Гц
— разрешение 2K или 2560x1440
— максимальная яркость 600 нит
— сертификат DisplayHDR 600
— 98% покрытия sRGB и 88% DCI-P3
— AMD FreeSync и NVIDIA G-Sync
Стоимость панели 300$ США.
Точная дата появления в продаже неизвестна.
#ViewSonic #IPS #QHD
Помогите понять, почему нет звука из монитора. Настройки все пересмотрел, есть только уровень и мьют. Вход mini jack (видео только VGA). Я уже разобрал, интересно все ли подключено.
Я полный нуб, интересно просто, почему выходы идут только на конденсатор. Разве так бывает?
Всем привет.
Ковыряюсь с монитором Viewsonic VA2212m-LED.
Изначально он не включался вообще, после замены вспухших кондеров на плате питания включаться начал но теперь проблемы с подсветкой.
Симптомы - при включении на долю секунды подсветка мигает, потом через секунду мигает еще раз, после чего она отключается. На самом мониторе изображение при этом есть, его видно если направить на экран лампу.
На сам монитор схемы не нашел поэтому решил начать ковырять идя от матрицы (M215HW03 v.1), благо на нее даташит доступен. Но все что нашел в даташите про распиновку разъема подсветки, это вот такую табличку:
И вот на ней я завис. Подскажите кто знает, как ее понять, куда там что подается? Куда подается плюс питания подсветки, куда минус? Что такое current out?
Еще есть вот такая, но с ней как раз все понятно:
Блок подсветки там построен на MP3394. Пока все что могу сказать - на холостом ходу питание на него идет около 18.5 вольт, в момент мигания напряжение примерно на пару вольт проседает. В разъеме идущем на подсветку 3 и 4 контакты соединены, в момент мигания между ними и остальными контактами появляется напряжение примерно около 20 вольт (примерно - потому что его получилось прикинуть только по клеточками осциллографа, тестер не успевает сообразить). И за долю секунды наличия этого напряжения я не успеваю понять есть ли там ШИМ или просто идет постоянное напряжение.
Плата 4H.1UL02.A00. Фотки платы:
Здравствуйте. Прошу помощи.
Имеется данный агрегат с симптомами слетевшей прошивки и/или смерти флеш-памяти, а именно зависание на логотипе. Начинать ремонт с мучения флеш-памяти не хотелось бы, хочу начать с прошивки, но прошивки, увы, нигде нет, есть подобный девайс ViewSonic VB80A pro, но с этой прошивкой он не хочет работать. Возможно у кого-то есть прошивка на него или же есть подобные по железу планшеты, чтобы взять прошивку оттуда (Onda Vi30 и Prestigio 5580c пробовал - не становятся). Буду рад любой помощи.
Принесли проектор с симптомами выключается лампа через 1 минуту и загорается красный индикатор лампы.
Поискал в интернете информацию, особо ничего дельного не нашел, заменил везде термопасту, однако поломка не устранилась, последней рекомендацией было заменить лампу.
Буквально за неделю из Китая подошла лампочка, при разборке модуля лампы обнаружил что старая лампочка немного сбоку отколота, я этому особо не придал значения, подумал что сам разбил пока несколько раз разбирал и собирал аппарат
Установил новую лампочку на место, но увы симптомы остались те же, аппарат вырубался через минуту.
Изначально было подозрение, что недостаточно охлаждается лампочка, решил сегодня более тщательно изучить систему охлаждения.

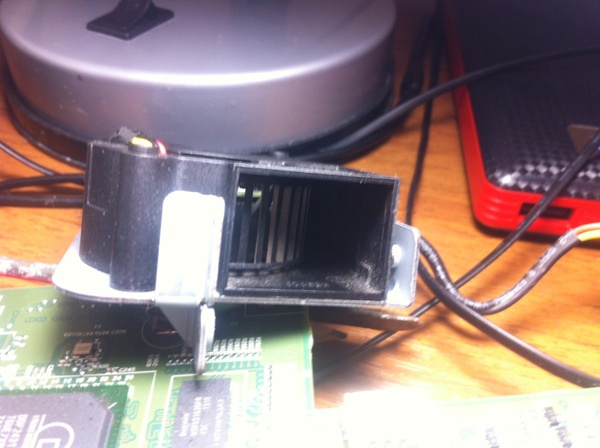

Причина не исправности оказалась банальной, кусок стекла застрял в вентиляторе обдува лампы, и он просто заклинил
После того удалил стекло, все заработало как надо.

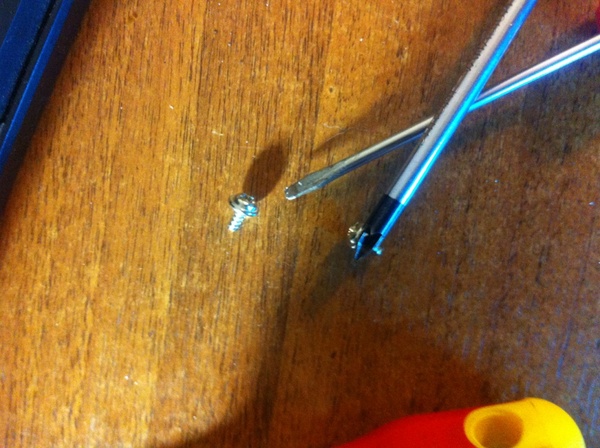

И в качестве бонуса достались лишние детальки
Прошу прощения за качество фотографии, снимал на 4-й проектор
