В обсуждении квадратных динамиков с плоским диффузором обратил внимание на интересные самодельные колонки читателя под ником «Южный славянин». Сразу было видно, что человек очень ответственно подошел к делу. В разговоре выяснилось, что у него это не первые и не единственные колонки. Причем все изготовленные колонки разные.
Я попросил Сергея рассказать, откуда у него такое увлечение и какие хитрости в конструкции самодельных колонок.
Как он говорит, любовь к качественной аппаратуре у него «вспыхнуло» в 1983 году. Тогда он, 13 летним пацаненком заглянул в комиссионный магазин, где в это время на полочке играла замечательная красная магнитола «Шарп», завораживая прыгающими столбиками индикатора уровня на светодиодах.
Так уж получилось, что жизнь Сергея тесно связана с натуральным деревом-делает мебель на заказ. Он многократный победитель областных и всероссийских соревнований по художественной резьбе по дереву. Вот однажды клиентка подарила старенькую магнитолу Sharp 940.

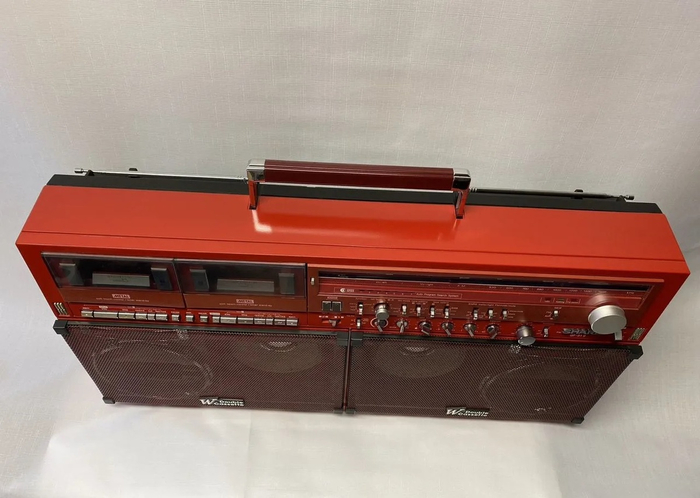

Практически легендарная модель. Однако радость была недолгой-магнитола не работала. Причем для ремонта пришлось бы покупать еще одну магнитолу -донара на запчасти, а может еще и не одну.
Не пропадать же добру-Сергей решил использовать колонки от этой магнитолы. По случаю был куплен не менее шикарный аппарат Sharp Optonica 79 года.
Увы, звучание колонок 940 магнитолы совершенно не понравилось Сергею. Вот тогда и решил он сделать корпус из дерева для Шарповских динамиков. Благо литература сейчас доступна, найти методику и рассчитать объем колонки не составило труда.
Он с тихой ностальгией вспоминает то время-красное дерево было вполне доступным материалом, поэтому для колонки использовал лучшие доски, которые сейчас стоят заоблачных денег. Получился такой музыкальный комплекс.
Разницу в звучании заметили все друзья и знакомые.
Позже удалось достать еще более редкую "птицу"- Sharp Optonica 78 года.
Сейчас Сергей делает колонки под этот аппарат. Чтобы всё было в одном стиле, переднюю панель сделал из нержавейки.
Всё тщательно отполировал.
Лазером нанесли надписи на лицевой панели.
Вот и получился комплекс.
Вот тут в кадр попали две самоделки Сергея
Были колонки еще в таком корпусе:
Ну и что касается секретов качественного звучания. Конечно же в первую очередь это использование корпуса из натурального дерева. Причем комбинация разных пород: красное дерево, ясень, орех, ель.
Немаловажно правильный расчет объема.
Ну и изюминка, это внутренняя форма для гашения стоячих волн. В первом варианте использовались трапециевидные вставки, а во втором варианте уже параболические.
Меломаны, услышав звучание такой колонки, сразу обращаются с просьбой: "А сделайте, пожалуйста, корпус под мою колонку S-90(к примеру)". Сделать то можно.... Вот только когда дело доходит до выбора материала, желание быстро угасает от увиденных цен.
Вот Сергей и говорит, что такое увлечение больше для души.
Был уверен, что в плане радиоаппаратуры, меня уже ничем не удивить. Столько моделей видел, что даже перечислить нереально. Однако, очередной раз наткнулся на интересную самодельную аппаратуру и у меня вопросов больше чем ответов.
Гуляя на просторах авито, замечаю объявление: некий товарищ собрался продавать магнитолу Sharp-919 за весьма «скоромную» цену : 777 777 рублей.
Даже в голове мелькнул каламбур: «Sharp-919 по цене двух Sharp-777». Но даже с такой математикой, цена не сходится: прошла мода повального увлечения ретро аппаратурой богатых дядек с пачками шальных денег. Теперь даже за 80-100 тысяч желающих купить нет.
Стало любопытно, на что же рассчитывает этот продавец. Заглядываю в описание товара и не верю своим глазам. Даже перечитал несколько раз, думая, что я неправильно понимаю смысл написанного. Однако никакой ошибки нет и продавец утверждает, что эта магнитола сделана его руками!!!
Смотрим на Шарпик с разных сторон.
И где тут «самоделка»?

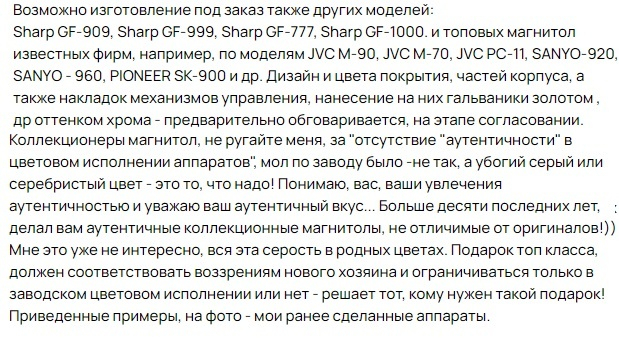

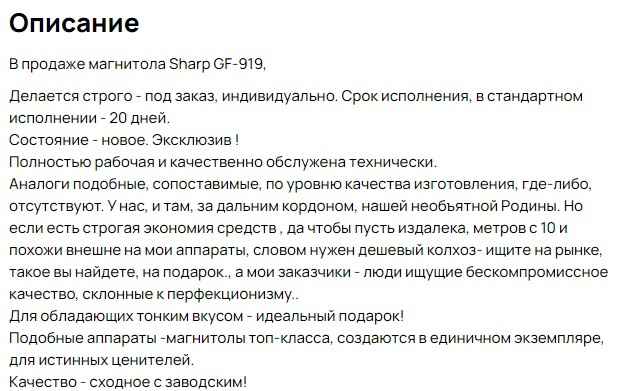

Читаем дальше повествование продавца.
Вот это уже совсем интересно. Получается он запросто готов за 20 дней сотворить новую магнитолу любого производителя? Смотрим его образцы.
Pioneer SK-900.
Telefunken hi fi studio.

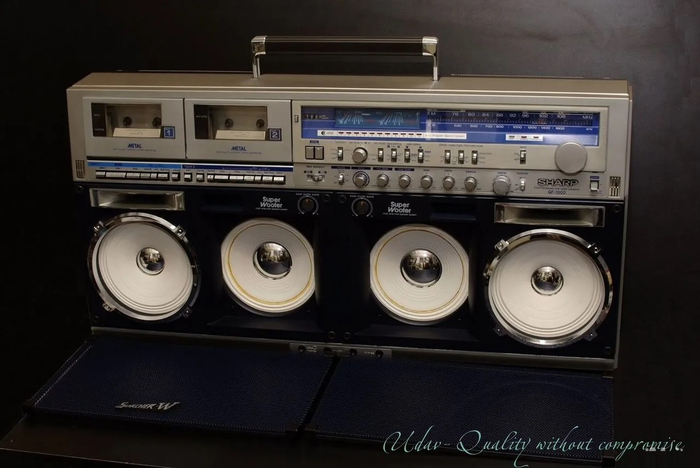

Sharp.

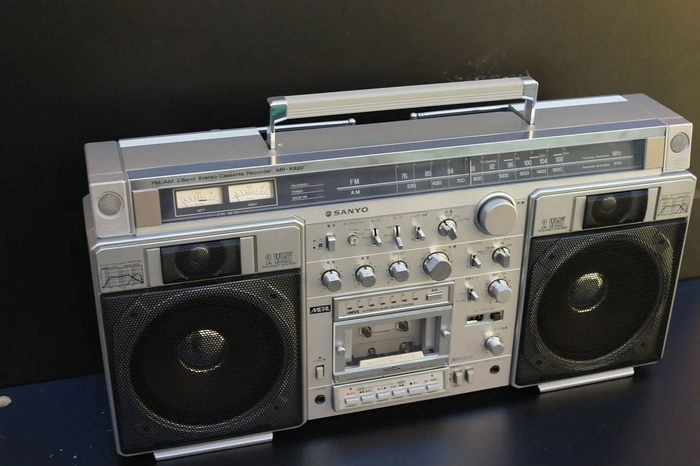

Sanyo M-X920L (чем эта модель знаменита уже и не помню, неужели был в ТОПе спроса?).

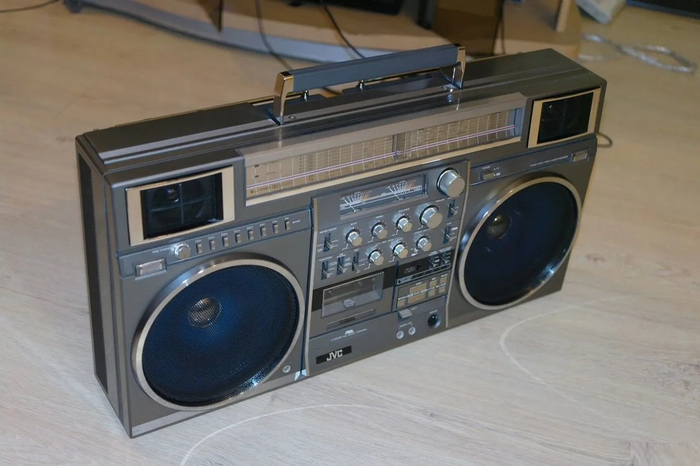

JVC RC-M90.

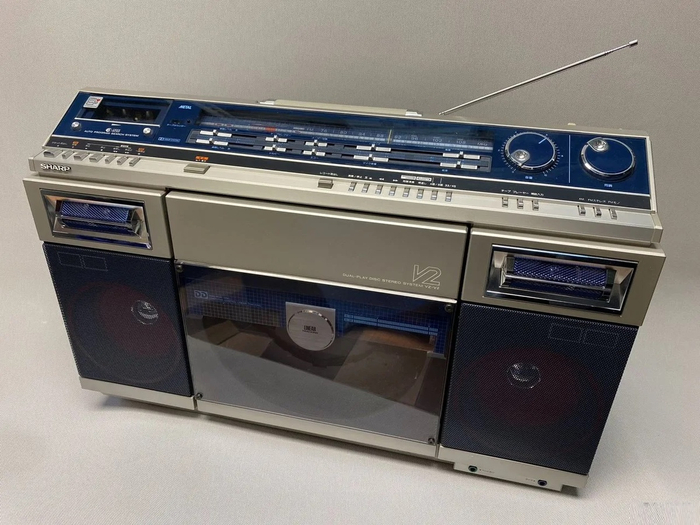

Ну и монстровый комбайн SHARP VZ-V2.
На мой взгляд, всё таки речь идет не об изготовлении корпуса с нуля, а об обычной перекраске корпуса старых магнитол, т.е. «штукатурим фасад, а канализация старая» (цитата из высказываний Раневской про пластическую хирургию).
Решил убедиться в адекватности этого товарища и заглянул в раздел «остальные товары».
Тут вроде, по остальным товарам, все цены адекватные.
Смотрим, что этот товарищ уже успел продать.
Неплохой продажный послужной список скажу я Вам. Чувствуется, что человек давно этим занимается.
Даже с учётом опытности продавца в этом деле я очень сильно сомневаюсь, что найдется богатый буратино и выложит такую огромную сумму за пусть даже когда-то модную, но всё же банальную «балалайку».
Помните интересный факт: вклад русского химика Д. И. Менделеева в науку трудно переоценить. Это признал весь мир. В 1889 году британцы, желая выразить свое почтение Дмитрию Ивановичу, преподнесли ему жутко дорогой подарок: аналитические весы, у которых чашки были изготовлены из очень дорогих металлов: золота и алюминия. Тогда алюминий умели получать только химическим путем, и он был дороже золота. Кто же знал, что вскоре алюминий начнут получать электролизом миллионами тонн.

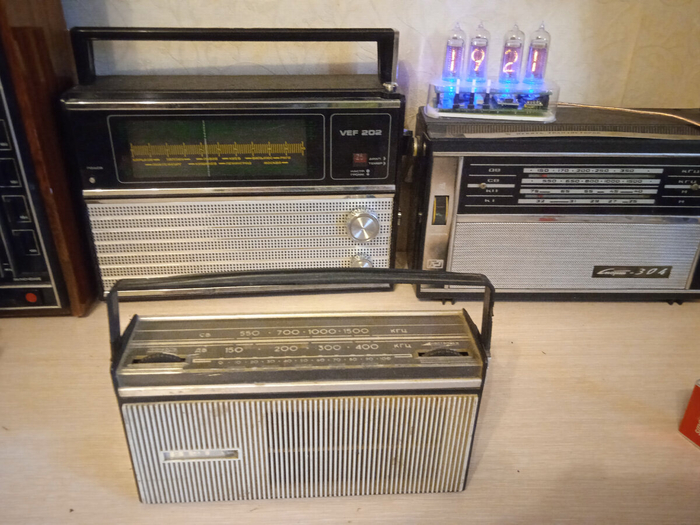

Примерно такая же история произошла с радиоприемниками ВЭФ серии «Супер». Когда начался выпуск первых серийных приемников, корпуса делали из дерева и фанеры. Процесс изготовления корпуса был долгий, трудоёмкий, но другого выхода не было. Настоящим спасением для радиотехнической промышленности стало изобретение бакелита. Корпуса радиоприемников стали отливать. Себестоимость «одежки» радиоприемника уменьшилась в разы. Естественно, все производители начали на массовых моделях применять бакелитовые корпуса.
На радиозаводе ВЭФ тоже бы рады перейти на дешевый материал, но в Латвии не было производства фенолформальдегидной смолы- основы бакелита. Тогда и было принято решение из дерева делать корпус «под бакелит», чтобы не отставать от моды.
Вот такой парадокс: качественный деревянный корпус подделывали под дешевый бакелит.
Трудоемкость изготовления тут просто аховая: весь корпус — это сплошная криволинейная поверхность и это можно вывести только долгой и кропотливой шлифовкой. Поэтому, когда я узнал, что читатель Олег «с нуля» изготавливает этот корпус, то просто засыпал его вопросами. На мой, очень предвзятый взгляд, Олегу удалось даже обойти специалистов ВЭФ, в технологии изготовления этого корпуса.
Из нашей переписки получился практически полный фотоотчет. С разрешения Олега, я выкладываю этот фотоотчет-вдруг кто-то еще решится изготовить этот легендарный радиоприемник. Поехали!
Рамка далась не вдруг.., но прислонил - вроде нормуль, можно прикручивать.
Осталось нижнюю планочку сделать.
Я спросил Олега, почему он не стал делать рамку из цельных кусков древесины, на что он дал аргументированный ответ:
"-Цельный кусок (с распилом) мне показался недешёвым, да и волокна не по окружности, в цвет (и прочее) корпуса не попадёшь. Рамка выпилена "на дому" с фанерки и руками фрезернута (фотки были выше), затем оклеена шпоном. На корпус имел красное дерево, оно сильно хрупкое."
А вот и шкала появилась, широкополосник и диодики!
Шкала от Виктора (Волгоград), стекло 3мм (на всякий случай), 2 тысячи, с учетом коррекций, думаю вполне нормуль. Вот и полочка встала.
На подравнивание не знаю сколько раз покрывал тампоном, а финишировал баллончиком KUDO. На фотке не особо отличается, но в реалии "оч.хор".
Решетка сделана из вязальных спиц, полые из нержавейки, как раз по 5 штук.
За решёткой должна стоять панель. Долго искал тряпочку: кого уговорил "за-даром", кто-то проигнорировал не ответив.. Но !, уменьшенной модельке оказалось нужен и более мелкий рисунок. Выбранный кусок ткани имел большую плотность.. но зато растягивался )). Для обеспечения растяжки и ровного рисунка сделал "пяльцы". Результатом доволен.
Знаю, что это пипец какая сложная и кропотливая работа-натягивать ткань без перекосов. У меня ни разу идеально не получалось.
Ткань обрезана по торцу. Приклеена на смолу, главное зазорчик от проема (по границе выреза в корпусе) без клея оставить, мм 6-8, на самовольную пропитку ткани . Вокруг отверстия под индикатор - совсем чутка по кромке мазюкнул, чтоб ткань не деформировалась при разрезе (под индюк).
Вторая круглая дырдочка - впрок (широкополосник до 12,5 кГц, возможно захочу поднять до 16-ти).
Планки на ткани (штапик) склеен (с обоих сторон) по линии рисунка. Штангу для шпилек (5 мм) брал в Максидоме.
Ни с какими перекосами не парился, а на кривульках ровнять вряд ли вообще возможно. На панельке отметил положение решетки из спиц, по отметкам ориентировал панельку на рисунке ткани. Опускать на ткань только после ориентации.
Решил убрать эпоксидку вокруг отверстия под индюк спиртовым тампоном. Это не вдруг, потому тряпушка подмокла.. А усушки не произошло ! Да, в этом направлении по-прежнему НЕ тянется. Но откуда тогда "волны" ? В текстильный идти поздняк. Да и некогда - переделывать нужно.
Иногда через ткань просматривается динамик, что портит впечатление. Прикинул, анфас.. Динамик совершенно не видно.
Копия ручки- не проблема, а уменьшенная - это не вдруг.. Отсутствие своего принтера тормозит конкретно. Да и файлик для него ещё нужно создать..
Колечко в размер приедет через пару недель, сниму половину, приклею тубус... по-моему проще.
Рынок услуг 3D печати забавен. За модельку ручки (уменьшенную) просили 3-3,5 тысяч. Однако мне моделька обошлась в 100р. Теперь думаю, не пойти ли тем же путём с обрамлением "глаза".
Материал самый простой, PLA. Это ж моделька. Пластик с красителем (и возможно с крошкой) буду лить в силикон. Когда весь комплект формочек (ручка, глаз, шкала) будет. Типа единообразие ).
Во, попал в фокус.
Дошёл до процедуры отливки.
Процесс создания форм подсмотрел у Шарапова. Вместо жестяной банки использовал пластиковую, благодаря чему во втором акте нет разрезания жести и закручивания в скотч. В кольце 1-я полученная "шайба" выдавливается и в освободившуюся часть заливается вторая порция силикона. Типа рацпредложение. )
Колечки приехали за неделю. .
Заказывать прототип не стану - всё нашлось дома, завтра слеплю формочку, в ту же оправку.
Оценим, когда из формочки выковырнется.
Напечатан последний элемент - рамочка на шкалу. Пожалуй скатаюсь за поликарбонатом в неё - будет защитой стеклянной шкалы со стрелкой.
Размеры.
Чутка некрасиво.. но добыл красивые бобышки для ручек.
Примерка.. Цвет опять гульнул..
Вот и черновик шильдика созрел.
Эмблемку доделал и примерил. Правда, без винта пока..
Разводам на тряпке не верить, всё как на первом кадре. ))
Вот так выглядит шильдик.
На этой стадии работы пришлось приостановить-дома затеяли ремонт, а это ой как не быстрое дело. Надеюсь скоро ремонт закончится и Олег порадует нас продолжением проекта.
Уже не раз возникал жаркий спор в комментариях под публикациями на предмет «что вы антихристы-вандалы творите». Дело в том, что я с удовольствием рассказываю о самоделках читателей. Частенько читатели в старую аппаратуру встраивают УКВ (FM) радиоприемники, блютузы, плееры с карты памяти. На мой взгляд, тут одни «плюсы»: это дает вторую жизнь аппарату, радует владельца и побуждает окружающих к творчеству.
Однако, есть очень принципиальные читатели, которые категорически настаивают на сохранении изначальной конструкции любой радиоаппаратуры. Любая доработка схемы для них грех смертный. Я их называю «ортодоксальные коллекционеры».
Я пытался им объяснить, что дорабатываемые радиоприемники-изделия массовых выпусков, которых наклепали не один миллион штук. Их полно в объявлениях типа: «отдам за пачку сока». Многие, не дождавшись покупателя, выбрасываются в мусорку. Тут любой вариант «второй жизни» спасение аппарата.
Я тоже категоричный противник переделок редких аппаратов, особенно старинных ламповых. Их осталось немного и это коллекционная ценность.
Среди старой аппаратуры есть особая категория, которая до сих пор покупается для интенсивной эксплуатации - это катушечные магнитофоны Первого и Высшего классов. Причем такой растущий интерес к магнитной записи наблюдается во всём мире.
Конечно же, на этот спрос тут же отреагировали коммерсанты, которые начали активно скупать у населения «Олимпы», «Электроники» и т.д. Цены на эти аппараты, особенно после профилактики, весьма и весьма кусачие.
Между тем, еще находятся отдельные индивидуумы, мечтающие о славе Герострата. Как иначе объяснить их вандализм. Как Вам такое «вдохновение безумного дизайнера»

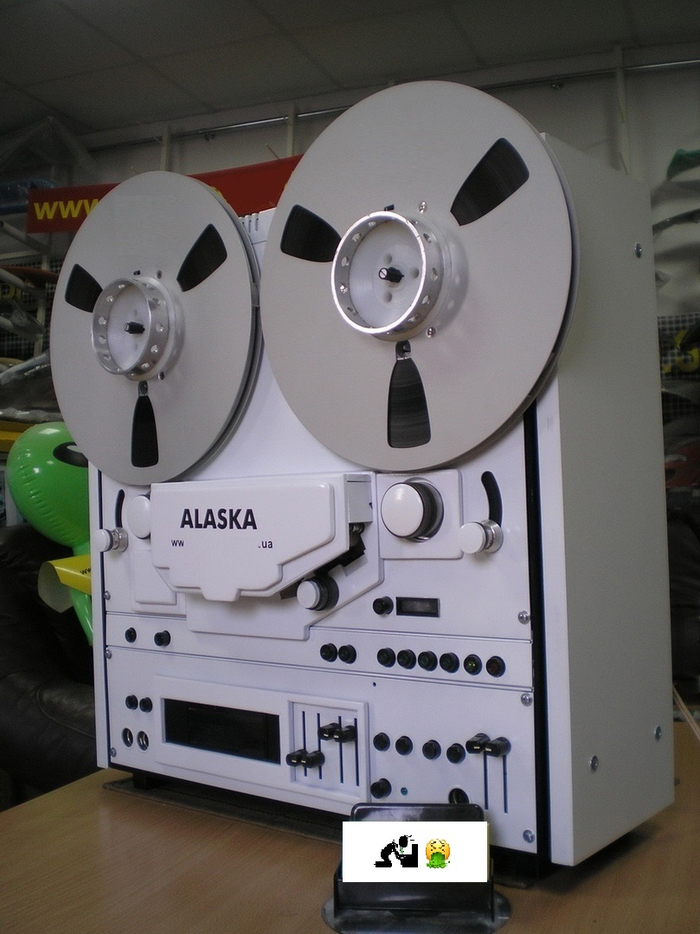

За последние годы я несколько раз видел мельком этот искалеченный магнитофон и был уверен, что он в единственном экземпляре. Каково же было моё удивление, когда мне сообщили, что это поставлено на поток.
Ну и еще интересные подробности: некая группа автослесарей занималась ремонтом авто. Видимо дела шли не очень хорошо и они решили таким образом разрекламировать свою контору.

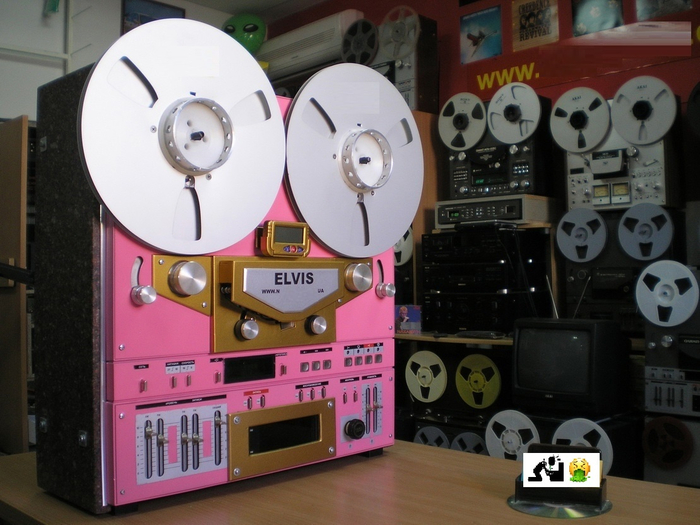

Пресли наверное в гробу перевернулся от такого извращения. С какой целью прицепили туда еще и пейджер одному чёрту известно.

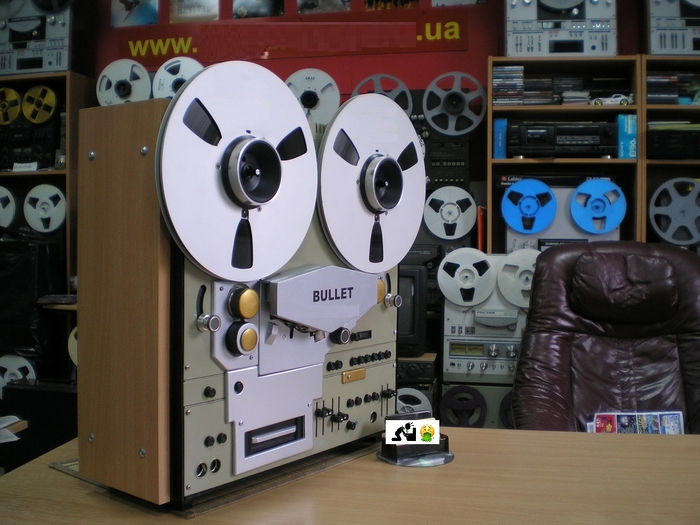

Видимо точно bullet (пуля) прошла через голову.

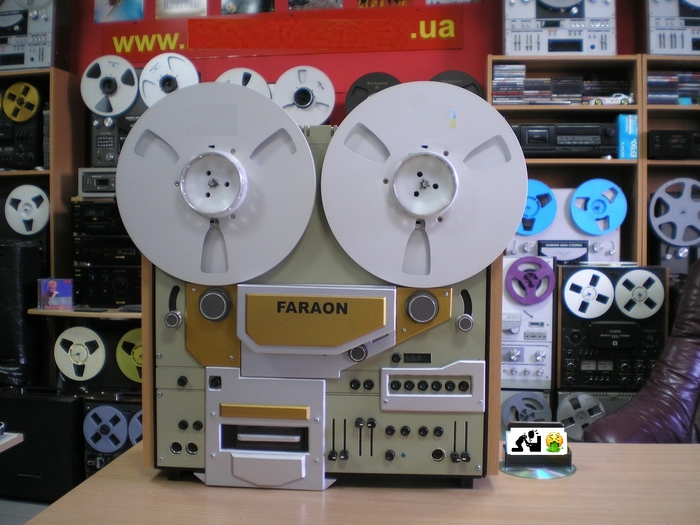

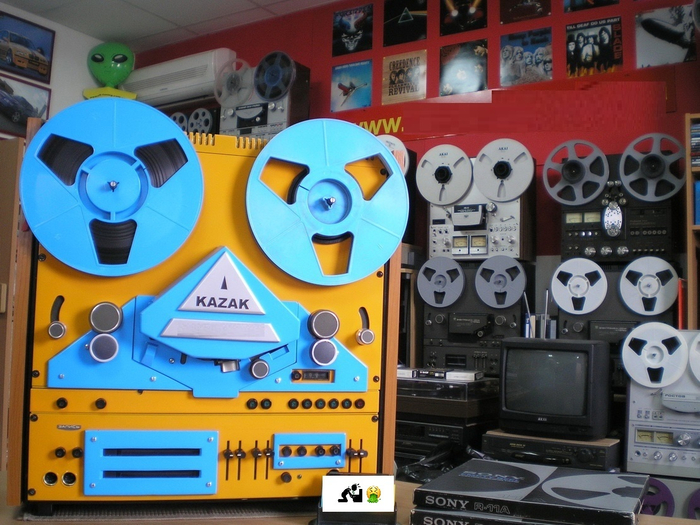

Конечно же надо и казака сюда приплести.

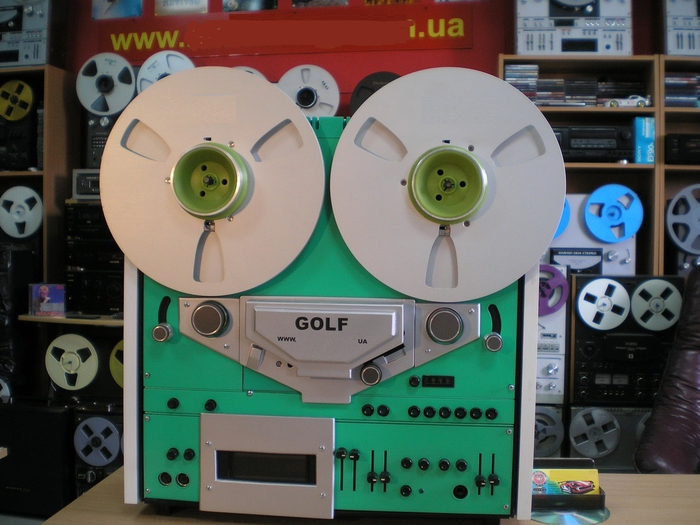

Это прям шедевр слияния кубизма и неопримитивизма.

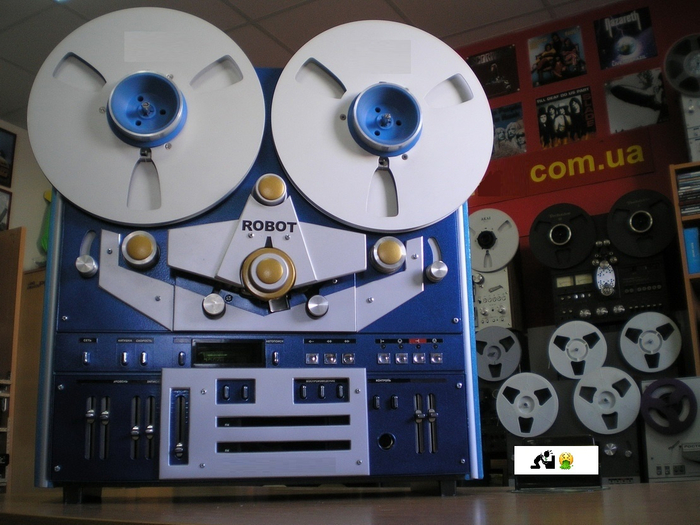

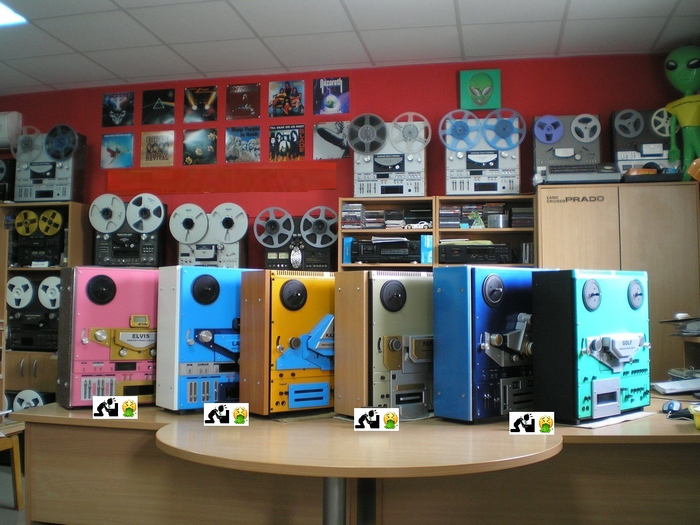

Ребята целые стойки аппаратуры пускали в расход.
А на заднем плане, похоже, кандидаты на растерзание.
Вот как у этих приматов поднимается рука губить такой прекрасный аппарат:

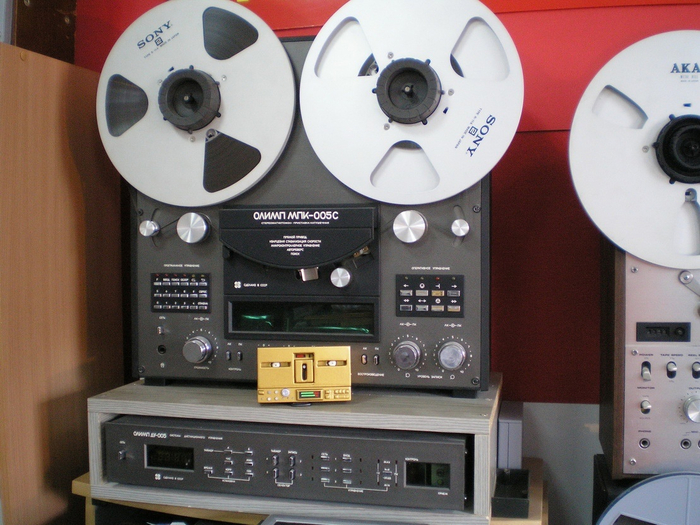

Я уже рассказывал про прибалтийских радиогубителей. Но эти автослесари-губители их обошли не количеством, а качеством аппаратуры на растерзание.
Может кто из читателей, знающих толк в высокохудожественных произведениях, подскажет в чем тут соль?
Вот ведь как бывает: собрался просто отремонтировать аккумуляторную электропилу, а в итоге решил немного улучшить и добился увеличения производительности в 3(три!) раза! Невольно тут согласишься с мудростью: самые замечательные идеи приходят спонтанно.
Постоянные читатели уже в курсе моей проблемы: этой весной я обнаружил, что аккумуляторы электропилы "приказали долго жить". Инструмент честно отработал три года, поэтому грех жаловаться. С другой стороны, аккумуляторы 18650, используемые в бытовых инструментах-это расходный материал. При наличии минимальных навыков работы с инструментами, поменять их не проблема.
Заглянул я на сайт Алиэкспресс и начал просматривать предложения продавцов. Хочу сразу предупредить: никогда не выбирайте аккумуляторы по низкой цене. В таких случаях на 99% вероятность нарваться на аккумулятор с сильно завышенными характеристиками. Я всегда выбираю продавцов, где за сотню тысяч продаж и тысячи положительных отзывов.
Спасибо нашим соотечественникам, они не ленятся проверять емкость купленных аккумуляторов и выкладывают результаты в отзывы. У самых популярных продавцов цены не сильно отличаются. Я обратил внимание на акцию, где при покупке 10 аккумуляторов давали хорошую скидку. Для электропилы мне нужно всего 5 аккумуляторов, но я решил, что и остальные 5 штук быстро найдут применение в моих электронных самоделках.
Заказал еще в мае, а доставили аккурат перед длинными выходными. Благо за окном дождь, решил с пользой потратить выходной день-поменять аккумуляторы.
Первая же засада поджидала с саморезами крепления корпуса аккумулятора. Там у саморезов шлиц под "звездочку" (torx) и вот надо же было такому случится, что в моём наборе нет именно под этот размер биты "звездочки".

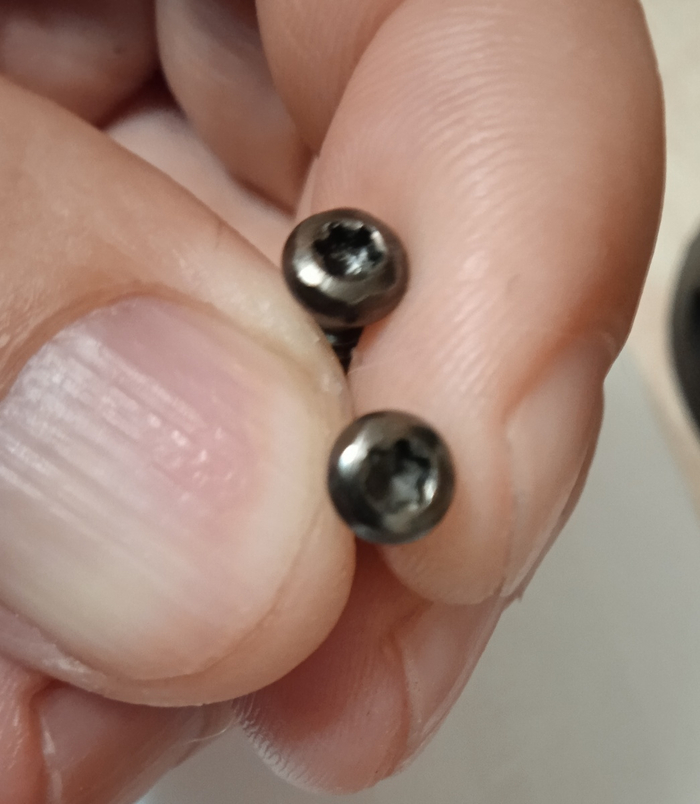

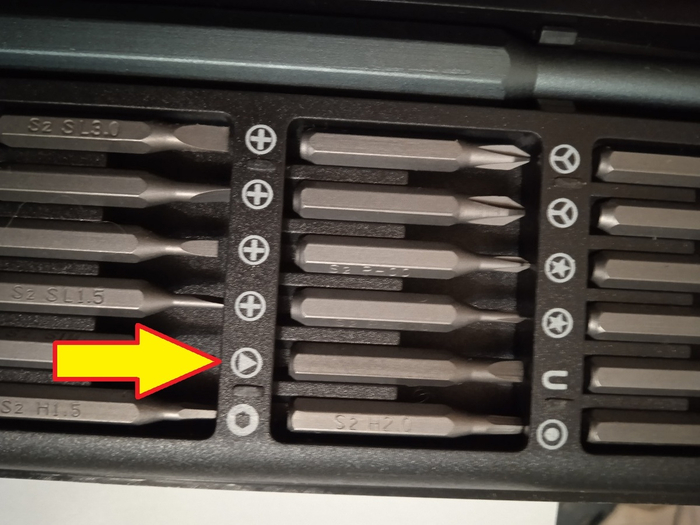

Выход нашелся совершенно неожиданно: оказывается под этот шлиц идеально подходит бита "трёхгранник":
Саморезы затянуты на совесть, поэтому пришлось приложить существенное усилие, чтобы сдвинуть с места. Открутил четыре самореза и корпус распался на две половинки. Смотрим надписи на старых аккумуляторах:
Всё по честному: 2 А/ч.

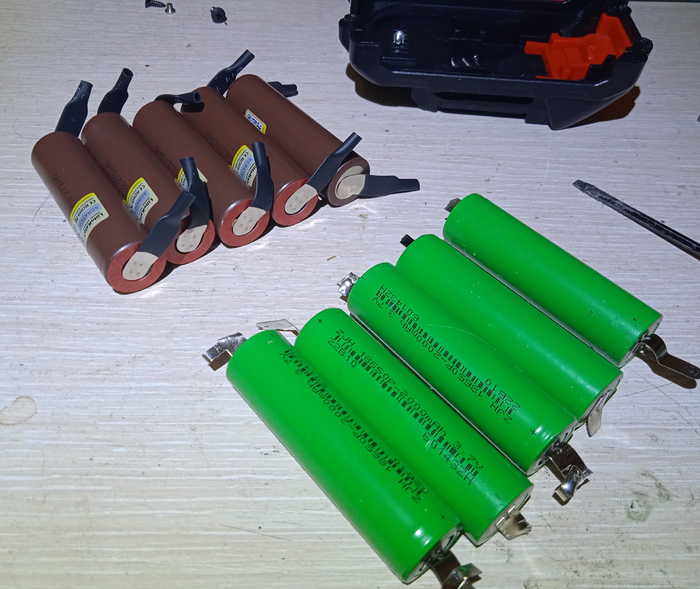

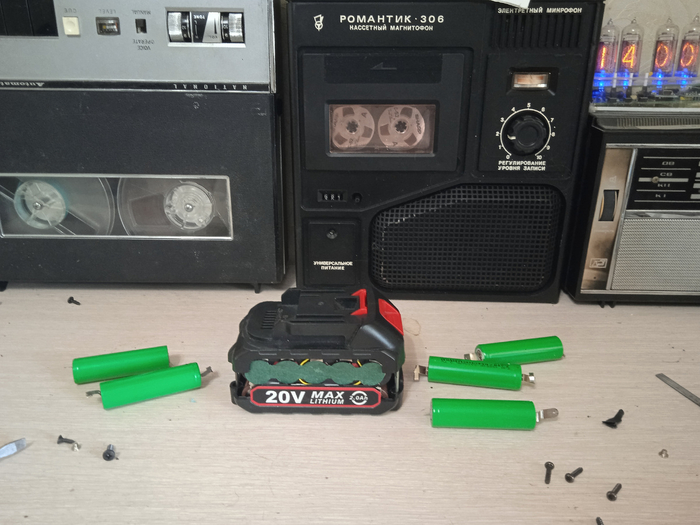

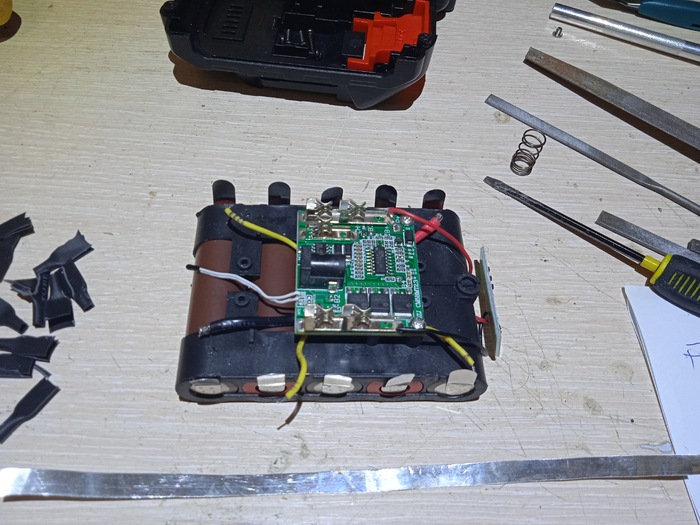

В первую очередь отпаиваем все провода от аккумуляторов. На всякий случай, можете пометить провода идущие на перемычки. Так будет спокойнее-не перепутаете при обратной сборке.
Чтобы снять аккумуляторы, нужно отрезать перемычки. Хоть эти аккумуляторы и не годятся для электропилы, но будут отлично работать в менее прожорливых устройствах, поэтому я решил сохранить кусочки перемычек. Они крепко приварены точечной сваркой к аккумулятору. Я с краю делал небольшой надрез бокорезами, а дальше перемычка легко рвется обычной плоской отверткой.

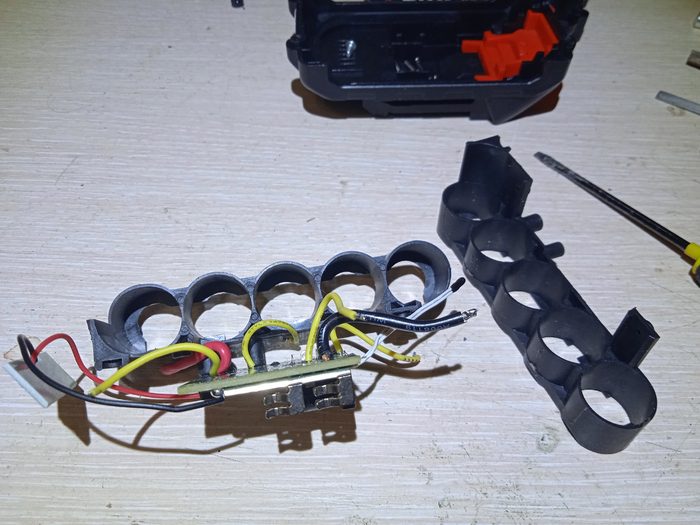

Далее снимаем "патронташ" -держатели аккумуляторов. Для этого откручиваем один винт крепления платы контроллера BMS.
Держатели снимаем с торцов аккумуляторов.
Вот и торжественная церемония "ПОСТ СДАЛ! ПОСТ ПРИНЯЛ!".
Термоизоляционные трубки, одетые на перемычки, не торопитесь снимать-в процессе сборки очень легко нечаянно замкнуть, а это может даже привезти к возгоранию аккумулятора.
Одеваем на новые аккумуляторы держатели, не забываем про расположение выводов "+" и "-" и закручиваем винт на плате BMS. Теперь они плотно зафиксированы.

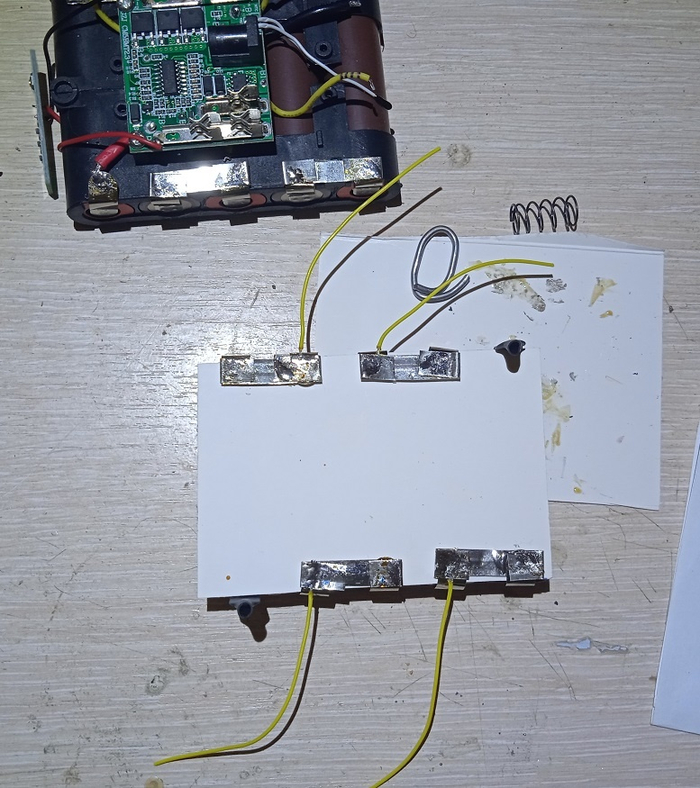

Аппарата контактной сварки у меня нет, поэтому я буду соединять на пайку. Можно было соединить перемычки по кратчайшему пути, согнув встречно, но я решил все соединения вынести на верхний край держателей.
Небольшое лирическое отступление. Думаю, все вы с детства любите самое доступное лакомство-сгущенное молоко. Это правильно, ибо неча травить свой организм различной химией. Надо кушать наше натуральное. Причем сгущенку покупайте именно в жестяных банках. Это вкусно и полезно не только организму, но и в самоделках. Ведь жестяная банка сгущенки идеально лужённая. Она паяется легко и быстро.
Вот полоску от этой банки я и буду использовать в качестве перемычки. Отрезаем четыре полоски шириной 7 мм. и длиной 50 мм. Чтобы не повредить пластиковый корпус при пайке, при пайке подкладываем картон. Не успели моргнуть глазом и все четыре перемычки уже припаяны.
Казалось бы, припаяй провода на место и работа закончена, но тут меня посетили сомненья: остается еще 5 новых аккумуляторов. Когда и под какие проекты я их буду использовать еще не известно. Зачем они будут лежать и пылится, когда могут приносить пользу.

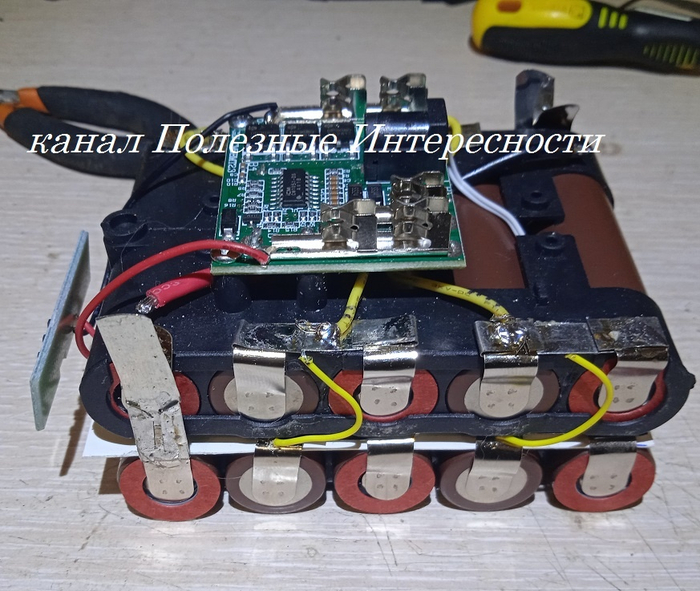

Вот я и решил добавить эти 5 аккумуляторов к нашей батарее. Соединяем так:
Второго комплекта держателей у нас нет, но есть пистолет с термоклеем. С помощью него быстренько соединяем все аккумуляторы, оставляя щель между ними в 1-2мм. Сверху закрываем аккумуляторы картоном и припаиваем перемычки.

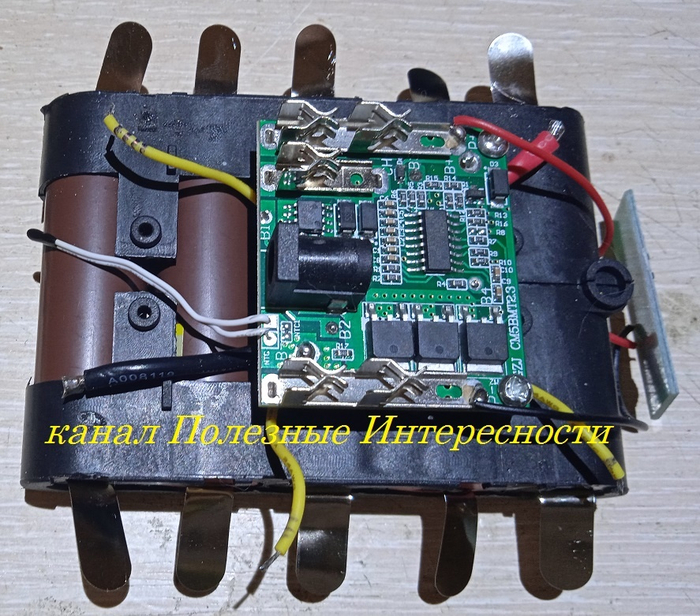

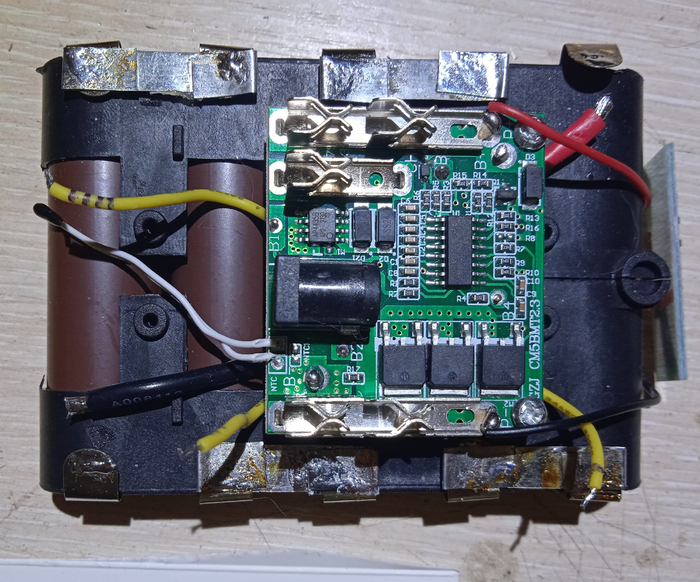

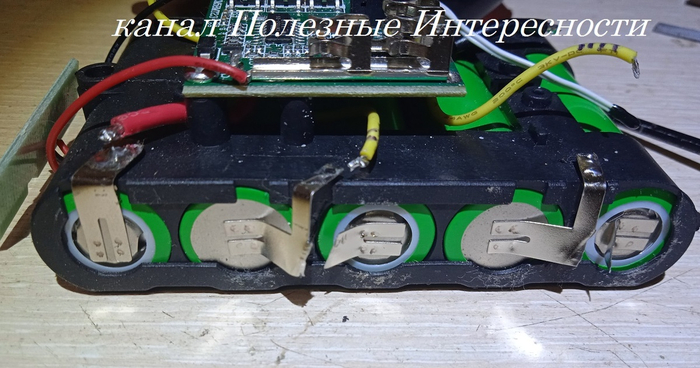

Устанавливаем друг на друга и пропаиваем провода для BMS.

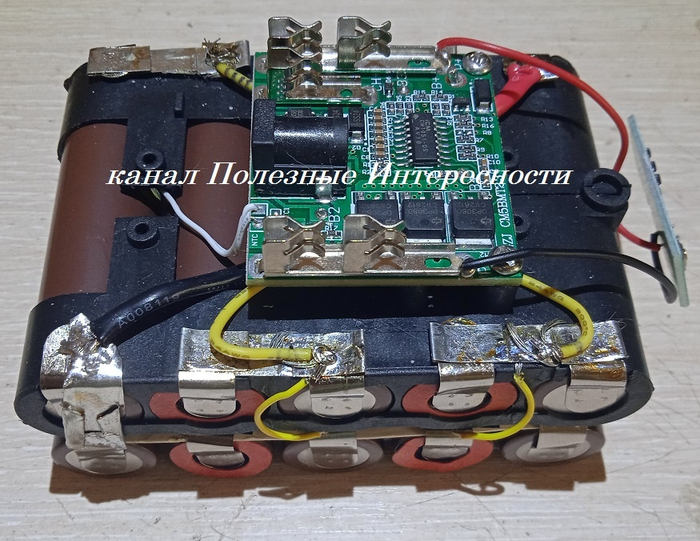

В самую последнюю очередь припаиваем силовые провода:
Вот и готов наш мощный аккумулятор.
Корпус оденется без проблем, а вот старые саморезы уже не подойдут. Вместо них я подобрал винты. Пластик достаточно жесткий и винт прочно притянул половинки корпуса.
Осталось сделать из пластика вставку между двух половинок корпуса. Изначально я хотел использовать пластик от кабель-канала, но он белый, т.е. будет постоянно пачкаться. Знакомый предложил забрать у него куски серого пластика, но до него надо еще доехать. Надеюсь выбраться в ближайшие выходные.
Итог: был аккумулятор с ёмкостью 2А/ч. Я поставил две батареи с ёмкостью 3 А/ч. Причем удвоение ёмкости мне обошлось всего в 420 рублей.
Теперь пила может на одной зарядке работать в три раза дольше.
Надеюсь скоро выберемся на рыбалку с ночевкой. Попробую поработать с ним до полной разрядки батарей. Думаю, я устану гораздо раньше аккумулятора))).
Очень интересная просьба поступила от читателя Рашида . Он попросил рассказать об удивительном аппарате 1958 года - радиокомбайне «Юность». В интернете часто встречается фотография этого аппарата, но описания очень скудные.
Несколько слов о том, благодаря какой системе родился этот замечательный аппарат. В СССР старались массово привить детям любовь к творчеству. Среди множества направлений детского творчества, особенно было популярно радиолюбительство. Кружки были в школах, при Дворцах Пионеров, ДОСААФ и пр. Творческие успехи коллектива радиокружка напрямую зависело от шефов- предприятия, которое выделяет деньги на закупку деталей и материалов. В этом отношении самыми богатыми были кружки в ПТУ (ремесленные училища), т.к. они всегда готовили специалистов для конкретных предприятий, которые не жалели средств для своих будущих работников.
Для большей популяризации радиолюбительства в масштабах страны, ежегодно устраивали конкурсы по линии ДОСААФ с щедрыми призами.
В 50х годах, в ремесленном училище №12, города Подольска, кружок радиолюбителей возглавлял большой энтузиаст радио, Владимир Николаевич Брожека. Он не ограничивался преподаванием ребятам азов радиоэлектроники, а ставил ученикам задачу-максимум: изготовить полноценный радиокомбайн.
В те года, по всему миру были популярны такие комбинированные аппараты. Выпускались они и на советских радиозаводах. Цена на радиокомбайны была высокой, поэтому их чаще всего покупали ДК, профилактории и Дома Отдыха.
Первые два радиокомбайна, собранные учениками Владимира Николаевича, большого успеха не имели. К изготовлению третьего радиокомбайна подошли более ответственно и результат не заставил себя ждать: радиокомбайн стал сначала победителем городской выставки, потом областной, а потом и всесоюзной.
В 1958 году, в Брюсселе, проходила грандиозная всемирная выставка в честь Дня независимости Бельгии.
Для советской экспозиции был выделен огромный павильон.
На выставке был отдельный тематический павильон «Профессиональное образование», куда и попал радиокомбайн Подольских ПТУшников. Надо отметить, что экспозиция СССР, в этом павильоне, была очень обширной. Тут была действующая модель прокатного стана, изготовленная ребятами из ремесленного училища №1 города Сталинграда, и действующая модель турбины ГЭС, сделанная учениками ремесленного училища №22 г. Сызрани и много других интересных экспонатов.
Международное жюри приняло решение наградить, участников выставки "Профессиональное образование", в 18 номинациях. Экспонаты советских ПТУшников заняли призовые места в 16 номинациях. Радиокомбайн «Юность» удостоился серебряной медали.
Теперь о конструкции радиокомбайна. Над созданием аппарата трудилась, под руководством Владимира Николаевича, целая команда учащихся ремесленного училища: Юрий Цыплаков, Лев Печников, Анатолий Демченко, Владимир Морозов.
Точно известно, что за основу был взят телевизор «Рубин» 1956 года.
Магнитофонная панель «Днепр-9».
Радиоприемник первого класса «Люкс».
Вот какой конструкции был электропроигрыватель с чейнджером на 10 пластинок- неизвестно. Советские радиозаводы тогда ЭПУ с чейнджером не выпускали.
После Выставки в Брюсселе радиокомбайн вернулся обратно в училище. Позже ребята поменяли в нем магнитофонную панель на более современную, от магнитофона «Комета». Электропроигрыватель с чейнджером тоже заменили на II-ЭПУ-40.
Теперь этот радиокомбайн "Юность" хранится в "Музее Профтехобразования", г. Подольск, усадьба «Ивановское».
У нынешней молодежи очень редко встречается тяга к творчеству. Увы, они уже живут по принципу "Зачем делать самому, когда можно родителей заставить купить".
Недавно, при обсуждении самодельных конструкций, читатель рассказал, как он, в 14 лет, из советского монитора сделал цветной телевизор. Причем по качеству изображения самоделка превосходила магазинные телевизоры . Эта история настолько детективно-приключенческая, что я предложил Валерию рассказать её всем. Он не только подробно рассказал, но и еще добавил кучу фотографий с пояснениями. Слово Валерию:
Вы, наверное, спросите, как у мальчишки 14 лет, в 1997 году, вдруг появился монитор Электроника 32 ВТЦ -202, да и ещё с кинескопом повышенного разрешения 32ЛКД2Ц-1-С?
Напротив родительского дома, через дорогу, располагалось училище. В нём учились два моих старших брата, а потом и я. Но в 1997 году я ещё ходил в школу, а мой старший брат уже учился на первом курсе в этом ПЛ№23.
Вся история началась в конце 1996 года. Моему брату, за отличные успехи в геометрии, алгебре и информатике, преподаватель по информатике дала домой, для лучшего обучения, комплект БК0010-01Ш.
Это ЧБ монитор Электроника МС-6106, сам БК и блок питания.
Я, после уроков в школе, бежал сразу в училище, к брату в кабинет информатики, так как он там всегда был после пар. Мне это тоже было интересно. Вот там и пригодилось мое увлечение радиоэлектроникой: На столах стояли 3 цветных монитора, а остальные черно-белые. Некоторые мониторы работали со сбоями, и я напросился их починить. Очень быстро удалось выяснить, что причина сбоев таится в блоке питания. Виной были конденсаторы в БП, а именно в импульсном стабилизаторе. Пару дней и все мониторы заработали отлично. В процессе ремонта выяснилось, что на складе много неисправных цветных мониторов. Какие-то не запускались, какие-то не показывали по одному цвету, где-то не было синхронизации. Мне разрешили их ремонтировать. Тогда я собрал из разных мониторов рабочие, что позволило оснастить все БК кабинета информатики цветными мониторами.
Естественно, преподаватель по информатике, Александра Михайловна, была этому несказанно рада, и спросила, как можно отблагодарить за мой труд. Я попросил отдать нам тот комплект БК и один полностью не работающий цветной монитор. Она попросила директора и он разрешил. Так у нас появился цветной комплект БК. Как раз в это время я начал “болеть” телевизорами. На самом деле, телевизор про который идёт речь, не был первым. Да, это вторая моя самоделка. А первой был ЧБ из освободившегося монитора. Я решил попробовать подключить стандартный модуль радиоканала к этому монитору, запитав его от того же БП 12В и вуаля! На экране снег! Я подключил 12 вольт к блоку настройки и поймал всего две программы. Кстати, именно тогда я только разобрался, как работает варикап )))
Так как у меня был ещё один нерабочей БП от ЧБ монитора, я сделал плату, разместил на ней селекторы каналов, субмодуль радиоканала, УНЧ на К174УН14 и СВП на 6 каналов. Напряжение я взял сразу после диодного моста, там было около 20В, что вполне хватало для нормальной работы.
В начале 1997г воры обокрали ПЛ№23. Унесли то ли два, то ли три Пентиум 2 из кабинета директора, преподавателя информатики и вроде из кабинета бухгалтера (могу ошибаться). Украденное воры спустили с окна кабинета информатики, на втором этаже(на первом этаже на окнах были решётки). В качестве веревки, воры использовали выдранные кабели, соединяющие БК с ДВК. Когда я пришёл в очередной раз к брату, то на входе в кабинет меня встретила Александра Михайловна и сказала, что ночью их обокрали и повредили класс БК. Теперь она не может вести уроки пока не починят. Я напросился выполнить эту работу. Почти 2 недели, после уроков, до поздней ночи работал в кабинете информатики. Директор мне разрешил работать в любое время и сколько сочту нужным, а уходя, ключи оставлять сторожу. Компьютерный класс я восстановил. В первый день работы восстановленного кабинета, я даже отпросился в школе, чтобы проследить, чтобы не было сбоев. Меня тогда распирала гордость за выполненную работу: я, 14-летний пацан, с лёгкостью управляю ДВК-3, загружаю нужные программы, а ученики, что старше меня как минимум года на три, с завистью смотрят на меня. За всем этим со стороны наблюдала Александра Михайловна с директором. И после уроков директор спросил меня: "Как нам вознаградить тебя?" Я попросил отдать мне ещё пару цветных неисправных монитора и пару ЧБ. Они хоть и неисправные, а по бухгалтерии числятся ого-го как дорого. Директор, подумав, сказал Александре Михайловне: "Он сделал большую работу, отдавайте, найдём уж как их списать." Вот так у меня появились эти мониторы.
Первым делом я починил оба монитора. Подключил ко входу одного из цветов (R, G, В), обычный видеосигнал. Изображение появилось, но плыла синхронизация, подавал видеосигнал на вход синхроимпульсов, но нормального результата не добился. Хорошо, что под рукой оказался шасси от 3УСЦТ.
Сравнив схему субмодулей синхронизации, я выяснил в чём их сходство и различие. Разница оказалась по входу синхронизации: у 3УСЦТ был транзистор с фильтрующей цепочкой. Так как штекер-в штекер они не подходили, я напаял на УСР от 3УСЦТ на проводах и подключил штекер к штатному месту на плате развёрток. Подключил к видеосигналу и вот оно чудо: ЧБ изображение синхронизировано.
Тогда же я решил подключить модуль цветности МЦ-3. Посмотрел схему, сравнил схемы монитора, 3УСЦТ и понял, что от платы кинескопа и платы видеоусилителя я избавляюсь. На фото с МЦ, можно увидеть, что микросхемы и несколько транзисторов меняны.
Собственно, это и было причиной неисправности этого шасси. Признаюсь честно, не легко мне было подключить МЦ к модулю развёрток. Жалко, что у меня не осталось той схемы со всеми пометками и доработками, куда подключать и какие сигналы нужны. Она осталось у того тогдашнего друга, который предал моё доверие на соревнованиях.
Для питания МЦ-3 нужны были такие сигналы и напряжения: 12В от БП, синхроимпульсы строб от УСР, синхроимпульсы обратного хода луча от строчной развёртки, кадровые импульсы гашения луча от кадровой и 220В питание видео усилителей от строчной.
Все сигналы, кроме 220В я нашёл сразу. А вот вместо 220В было 180В. Это напряжение идёт с 10-й ноги ТВС-110ПЦ15, как у ТВ так и у монитора, но на выходе строчной развёртки у ТВ 220, а у монитора 180В. Я запустил плату от 3УСЦТ и сравнил напряжения, да на транзисторах видео усилителя 220. Тогда я спросил у своего учителя радиокружка как быть. Он меня успокоил: будет работать и от 180 Вольт. Я так и запустил схему с пониженным напряжением.
Перемычки на проводах смотрелись не очень презентабельно, но монитор заработал.
У модуля цветности не было синего и красного цвета. По красному был неисправен транзистор (на фото видна даже пайка его), а вот синего цвета не было из-за микросхемы К174АФ5. Так как сразу купить эту микросхему я не мог, решил собирать как есть. Первым делом стал ваять новую плату модуля радиоканала. Расчертил размеры платы по месту, так как плата фильтров установлена на боковой панели, пришлось отталкиваться от этого места. Было решено разместить на этой плате и УНЧ и автомат видеосигнала. (схема с журнала "Радио" 1992г No4 25стр.) Сразу запаивать этот автомат видеосигнала не стал, а запаял его спустя два года, когда у меня появился видеомагнитофон "Электроника ВМ12".
На фото видно, что пришлось дорабатывать схему.
Уже точно не помню, то ли я сам допустил ошибку при разводке платы, то ли ошибка была в схеме Радиожурнала. Саму плату я разводил на миллиметровой бумаге. Установил динамик от радиоприёмника Урал-Авто.
Даже виден штекер наушников, которого не было в мониторе. Так как шасси всё же от ТВ, то место для установки резисторов "Насыщенность" и "Громкость" было, осталось только вырезать на декоративной панели отверстие под них и нарисовать обозначение. В нашем городе, на тот момент, не вещало больше 6-ти каналов, поэтому СВП ставил на шесть каналов. Места для установки его в переднюю панель не было, мешал БП, поэтому установил его на заднюю панель, а на передней панели разместил только кнопки, которые просто дублировали СВП. Декорацию кнопок я взял от калькулятора Citizen, плата самодельная.
Соединительную стандартную плату от БП я не стал устанавливать, так как она не лезла из-за кадровой развёртки. Решил просто на проводах создать её аналог. Аккуратно уложив всё это «безобразие», установив МЦ сверху, плату РК снизу, я собрал корпус.
Сделал платку антенны и установил на неё две штырьковой антенны, одна для МВ диапазона, другая для ДМВ.
Когда появилась возможность, приобрёл микросхему К174АФ5 и установил её на панельку. ЧБ изображение появилось в полной мере, а вот цвет давал не полностью, только красно-зелёный R-Y. Сначала я грешил на субмодуль цветности, но перекинув цветоразностные сигналы местами, я понял, что проблема в микросхеме К174УК1. Купил, поменял и уже скоро я наслаждался цветным изображением.
Через два года, когда у меня появился ВМ12 было решено установить декодер ПАЛ, но у нас в магазине продавался субмодуль цветности ПАЛ-СЕКМ одним блоком на микросхеме A4555DC (TDA4555).
Тогда я подрабатывал на заводе у старшего брата и мог себе позволить такие расходы, даже купил ремкомплект и барабан видеоголовок для ВМ12 когда его приводил в чувство после застрявший кассеты и неквалифицированного вмешательство. Качество цвета и изображение было на столько чистым и чётким, что не каждый импортный ТВ мог сравниться с моей самоделкой.
Качественная картинка самодельного телевизора была шикарной, благодаря кинескопу 32ЛКД2Ц-1-С и МЦ-3, его много мастеров хвалили.
Помню, был у меня в ремонте телевизор САДКО 4УСЦТ, сгорел предварительный усилитель строчной развёртки, и я его переделывал на модуль 5-го поколения с графикой. Трубка там стояла импортная, модуль МЦ-41. Так вот, ЧБ одинаково, что в моём, то и в Садко, а вот цвет не естественный, словно мало его, начинаешь добавлять, а он начинает наплывать на ЧБ и цвет ещё более не естественным становиться. Так же чистого красного в цвете не было, он был с синевой, а в моём чёткий, прям алый красный без примесей. В ПАЛ картина была немного лучше, но до моего не дотягивал. Я бы сказал, что только LG с кинескопом "тринитрон" показывал не хуже моего, но это уже новые ТВ и другое поколение.
Ну вот, собственно, всё по этой разработке.
Вот такие воспоминания о радиолюбительской юности читателя канала Валерия. Для увлеченного человека нет нерешаемых задач.
Давным–давно, мне пришла идея сделать мини копию легендарного кассетного магнитофона нашей молодости - «Романтик-306». Причём не сувенирную копию, а действующую. Конечно же, я даже и не мечтал изготовить микро лентопротяжный механизм. Это превратилось бы в бессмысленное и очень дорогое мучение. Начинка однозначно электронная, но органы управления хотелось сделать максимально функциональными.
Было перепробовано десяток вариантов конструкции, но все они не удовлетворяли. Ровно пять лет назад, наконец то, нашлось решение и была собрана электронная часть будущей мини копии. Размеры корпуса пришлось подбирать исходя из минимальных размеров начинки. Корпус изготовил из подручных материалов.
Вот тогда и зародилась идея сделать копию другой советской легенды-радиоприемника Спидола.
В отличии от "Романтика-306", у "Спидолы" плавные обводы корпуса. Тут никак не обойтись без 3D принтера. После долгих поисков, удалось найти владельца подходящего принтера, который согласился мне помочь, но при условии, что файл с чертежами Спидолы предоставлю я. Этот чертеж мне сделали, но распечатать Спидолу так и не получилось.
Практически на днях, читатель предложил помочь. Он сделал ревизию чертежа и внес изменения, препятствующие термической деформации элементов. Запустил принтер в работу.
Скажу честно, ночь получилась бессонной в ожидании завершения работы принтера. Результат меня очень сильно порадовал.
Получилось просто отлично!
Теперь уже дело за мной- надо собрать электронику. Пять лет назад я однозначно планировал собрать внутри этой мини копии настоящий УКВ радиоприемник. За пятилетку моё рвение остыло. Теперь я в сомнениях: что хорошего осталось на УКВ, а может поставить проигрыватель карты памяти? Загрузить туда записи старых радиопередач…..
Как бы там не было, но телескопическую антенну хочу поставить настоящую. На али их навалом, но такую короткую я не нашёл.
