LP-34 ракетница Вальтера.
Продолжим тему про сигнальные пистолеты, сегодня расскажу про противника советского СПШ-44 - немецкую ракетницу фирмы Вальтер.
Для подачи различных сигналов в германских вооруженных силах использовались сигнальные и осветительные пистолеты, производившиеся по отдельным заказам Вермахта, Люфтваффе и Кригсмариме. Конструкция и устройство многих узпов затворов и экстракторов этого оружия базируется на аналогичных узлах охотничьего оружия. Это также касается и патронов калибра 26 мм, что соответствует 4-му калибру охотничьего дробового оружия.
В начале Второй мировой войны немцы использовали оставшиеся от кайзеровской армии запасы 26-мм сигнальных пистолетов М. 1914/1918 и их модернизированных вариантов М. 1914/1918 n/А.
Это однозарядное оружие с откидным гладкоствольным стволом и наружным курком, выполненным раздельно от бойка. Канал ствола запирался рамкой запирания и подствольными крюками. Рычаг затвора монтировался на спусковой скобе. При откидывании ствола вниз экстрактор выдвигал из ствола стреляную латунную гильзу.
Но основными образцами этого оружия в Вермахте были более совершенные 26-мм сигнальные пистолеты Leuchtpistole (Leu.P.) конструкции Ф.Вальтера, принятые на вооружение Рейхсвера в 1928 г. Как и у предшественника, у него был гладкий откидной ствол. Затвор имел рычаг, расположенный снизу перед спусковой скобой. Запирание осуществлялось клином, который управлялся рычагом, смонтированным над пистолетной рукояткой. Курок внутренний, выполнен в единой сборке с бойком. Все основные детали - рамка и ствол сигнального пистолета обр. 1928 - изготовлены из стали. В верхней части рамки имелось отверстие для крепления штифта съемного приклада. В варианте с приставным прикладом Walther Leu.P. использовался для отстрела мощных сигнальных патронов специального назначения R-patrone и M-patrone, которые давали сильную отдачу.
Вальтер изготовленный из стали.
В 1940 г. фирма Erfurter Maschinenfabrik B.Geipel GmbH (ERMA) также приступила к выпуску модернизированного Walther Leu.P. В отличие от оригинала, новый вариант пистолета М.1934 имел ствол и рамку, изготовленные из алюминиевых сплавов. Кроме того, с левой стороны на щитке рамки дополнительно монтировался указатель наличия патрона.
Вальтер изготовленный из алюминиевого сплава и имеющий указатель наличия патрона в стволе.
В 1941 г. изготовление пистолетов Walther Leu.P. было освоено филиалом фирмы Berlin-Lubecker Maschinenfabrik в г. Любек, а в 1944 г. еще одним предприятием - фирмой Motor-Condensaior-Companie Schoiz AG в Мюнхене. Для отстрела из сигнального пистолета Leu.Р. использовалось 18 видов осветительных, сигнальных, дымовых и звуковых (свистящих) патронов. По оценкам западных специалистов с 1928 по начало 1940-х гг. было выпущено от 100 до 150 тысяч сигнальных пистолетов Walther обр. 1928 г. и обр. 1934 г. Осветительные патроны срабатывали на высоте 25 м, максимальная высота составляла 80 м, продолжительность горения 6-15 с. Днем в хорошую погоду осветительный патрон (ракету) можно было различать на дальности до 2.5 км. Ночью ракета освещала участок местности радиусом не менее 100 м, а если использовались патроны с парашютом, то продолжительность горения достигала от 1 до 2 мин.
Несколько слов о подаче сигналов. Наиболее распространенной в Вермахте в годы войны была следующая схема:
- Белый сигнальный парашютный патрон - сигнал -Здесь проходит линия фронта-; -Здесь находится наше подразделение".
- Красный сигнальный патрон (с одной или двумя звездками) -сигнал -Противник атакует-; «Противник находится гам-; -Открыть заградительный огонь.
- Зеленый сигнальный патрон (с одной или двумя звездками) -сигнал «Временно прекратить огонь».
- Сигнальные патроны с шестью звездками (белого, красного или зеленого цвета) - условные сигналы для координации действий с другими подразделениями.
- Дымовые сигнальные патроны (с облаком дыма, с дымовой трассой с полосой дыма или с четырьмя полосами дыма) - сигналы «Приближаются танки противника"; -Меня атакуют танки противника.
- Свистящий патрон - сигнал «Газовая атака.
Боекомплект сигнального пистолета переносился в патронных сумках двух типов: в большой, рассчитанной на 18 патронов, и малой - на 12.
Сумка для переноски и хранения сигнальных патронов.
К середине войны немцы стали остро ощущать нехватку ресурсов, это отразилось и на материале из которого изготавливали ракетницы. LP-34 стали изготавливать из цинкового сплава.
В 1942 г. на смену устаревшим пистолетам Walther Leu.P. в Вермахте пришла новая модель 26-мм сигнального пистолета обр.42 упрощенной конструкции. У этой довоенной разработки фирмы Moritz & Gerslenberger EM-GE также был откидывающийся гладкий ствол с утолщением в казенной части. Запирание осуществлялось защелкой, кнопка которой располагалась с левой стороны рамки. Курок и боек выполнялись раздельно. Частичная экстракция стреляной гильзы осуществлялась при опускании ствола вниз. На щитке также имелся указатель наличия патрона в канале ствола. Главное отличие пистолета обр. 42 от сложного в производстве Walther обр. 1928 - он был отштампован из тонкой листовой стали.
В годы войны производством сигнальных пистолетов обр. 42 занимались фирмы: Lampenfabrik в г. Ляйпциг из концерна Hugo Schneider AG (HASAG) и С. & W. Mainel-Scholer в г.Клингенталь.
Kampfpistole (боевой пистолет)
В отдельном ряду немецкого короткоствольного оружия периода войны стоят штурмовые и боевые пистолеты, созданные на базе 26-мм сигнальных пистолетов. В 1930-х гг. германские конструкторы разработали на базе существующих систем новые комплексы "боеприпас–оружие". Так, стандартные ракетницы были приспособлены для отстрела ручных осколочных гранат М–39, что позволяло значительно увеличить дальность их метания. Гранатометный комплекс, состоявший из 26-мм сигнального пистолета Leu. Р. конструкции Ф. Вальтера обр. 1928 и гранат– противопехотных осколочных 326 LP, а также 361 LP двух образцов, противотанковых кумулятивных 326 HL/LP и Н 26 LP– применялся в основном в ближнем бою, когда большая дальность не позволяла использовать ручные гранаты.
Для ведения прицельной стрельбы из этого гранатомета с учетом повышенной отдачи к пистолету сконструировали специальный приставной металлический плечевой упор, крепившийся к рамке зажимным устройством, и монтируемый на стволе складной прицел, рассчитанный на две дистанции– 100 и 200 м. Осколочные пистолетные гранаты использовались, как правило, для навесной стрельбы на дальности 70– 80 м в наступлении и обороне с целью борьбы с живой силой противника, подавления огневых точек в населенных пунктах, для проделывания проходов в проволочных заграждениях. При умелом обращении их можно было применять в лесу по замаскированным огневым точкам. Стрельба этими гранатами на дистанции менее 50 м категорически запрещалась, поскольку из-за большого радиуса осколочного действия (более 30 м) граната становилась опасной для самого стрелка. В 1942 г. на основе сигнального пистолета Leu. Р. был разработан специальный 26–мм боевой пистолет Kampfpistole Z (KmP.Z), имевший, в отличие от своего гладкоствольного предшественника, ствол с пятью нарезами, что существенно увеличило точность, эффективность и дальность стрельбы. На левой стороне его корпуса крепился новый градуированный прицел и спиртовой уровень. Для визуального отличия боевых пистолетов от сигнальных слева на казеннике КтР наносилась светящейся краской буква Z (Zug– "нарез").
Однако немецкие оружейники нашли выход в простом конструктивном решении, оборудовав тот же сигнальный пистолет Leu. Р. вкладным нарезным стволом– лейнером Einstecklauf, что позволяло вести стрельбу как гранатами с готовыми нарезами - Sprengpatrone-Z и 42 LP, - так и (при снятом лейнере) осколочными гранатами 358 LP и 361 LP, равно как сигнальными и осветительными патронами. Новое оружие получило название Sturmpistole - "штурмовой пистолет". Для большей устойчивости во время стрельбы и повышения меткости к его рукоятке, как и в сигнальных и боевых пистолетах Z, крепился откидной плечевой упор, а на ствол одевалась насадка с прицелом, рассчитанным до 200 м.
В 1943– 1945 гг. германская оружейная промышленность выпустила более 400000 вкладных стволов для переделки сигнальных пистолетов в штурмовые. Однако задачи по уничтожению живой силы на ближних дистанциях успешнее выполнялись ружейными гранатометами с более мощными боеприпасами. Быстрое развитие специального противотанкового оружия также оставило далеко позади бронепробиваемость гранаты ; 42 LR Поэтому в конце войны оставшиеся во фронтовых частях образцы боевых и штурмовых пистолетов командование вермахта передало для вооружения формирующихся батальонов фольксштурма.
Kamplpistole, заряженный гранатой Wurlkorper 361 перед выстрелом.
Пистолетная граната с оперением Wurfkorper 326 LP (слева) и пистолетная граната с готовыми нарезами Sprengpatrone. Пистолетная противотанковая кумулятивная граната Panzerwurfkorper 42 LP (справа).
СПШ 44 ракетница
Пролог.
Управление войсками одна из важных задач стоящая перед командованием во всех войнах. Наверно особенно остро эта проблема всегда стояла перед Русской, Советской и Российской Армиями. Это хорошо можно проследить изучаю историю отечественного военного искусства. Сегодня появилось много новых средств связи и управления, автоматизированные командные пункты, другие современные элементы системы управления войсками. Но до сих пор визуальные системы управления и передачи команд остаются на вооружение, особенно в тактическом звене управления на уровне взвода, роты, батальона и полка. Одним из основных средств такого рода являются сигнальные ракеты и ракетницы, оружие запускающее ракеты светящимися звездками. История развития сигнального оружия началась достаточно давно.
С первой четверти XVIII в. в русской армии были введены сигнальные ракеты для подачи сигналов в войсках, преимущественно в ночное время. Петр I понимал значение ракет для военного дела, по его приказу были приняты на вооружение Русской армии, прежде всего артиллерии осветительные ракеты и сигнальная ракета образца 1717 г. с высотой подъема более километра, последняя практически без изменений эксплуатировалась в русской армии полтора столетия.
Сигнальная ракета состояла из картонной гильзы, набитой пороховым составом, и сопла. В верхней части гильзы помещался сигнальный состав. Для придания ракете устойчивости при полете к ней прикрепляли хвост в виде длинной деревянной планки. Под действием реактивной силы, возникавшей в результате выхода пороховых газов, ракета взмывала вверх. На высоте воспламенялся сигнальный состав, который разбрасывался в разные стороны в виде цветных звездочек.
В 1908 г. сигнальные ракеты были сняты с вооружения, как отмечалось из-за низкой эффективности. В октябре 1910г. Николаевский завод, который производил сигнальные ракеты, был упразднен...
"Калашников" среди сигнальных пистолетов.
СПШ-44
Пистолет разработан известным советским конструктором Г.С. Шпагиным: он представляет собой гладкоствольное ручное оружие, предназначенное для стрельбы сигнальными и осветительными патронами различного цвета горения.
Сигнальный пистолет прост по устройству и в обращении, а также надежен и безотказен в работе. Для его заряжания необходимо нажать стопор, «переломить» ствол (как в охотничьем ружье), вставить в него сигнальный патрон и поставить ствол на место.
Каких-либо прицельных приспособлений пистолет не имеет. Его практическая скорострельность достигает 10-12 выстрелов в минуту. Стрельба из пистолета ведется в основном сигнальными патронами ночного и дневного действия.
Недостатком 26-мм осветительных и сигнальных патронов является то, что траектория звездки демаскирует стреляющего, а следовательно, и боевые порядки.
Кроме осветительных и сигнальных патронов к пистолету был также разработан и выпускался зажигательный патрон.
Патрон ночного действия

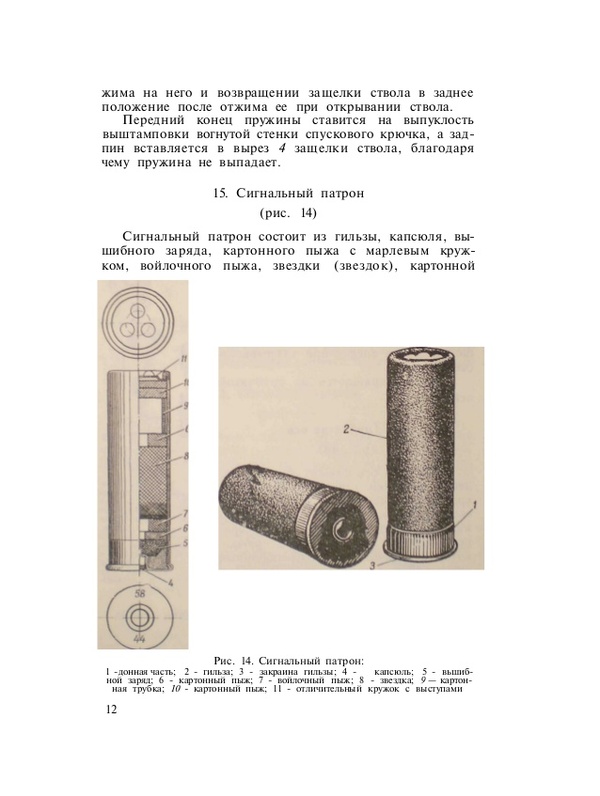

26-мм сигнальный патрон ночного действия состоит из бумажной гильзы с латунной шляпкой (дном), капсюля-воспламенителя, вышибного порохового заряда из дымного пороха и сигнальной звездки.
Вышибной заряд прикрыт сверху картонным пыжом с центральным отверстием, заклеенным марлей. Поверх картонного пыжа укладывается войлочный пыж с центральным отверстием, который смягчает удар газов вышибного заряда по звездке. Отверстия в пыжах служат для передачи пламени звездке. Звездка, уложенная в патрон, плотно прижимается войлочной набивкой. Верхняя часть гильзы закрыта картонным пыжом, закрепляемым путем закатки края гильзы. На пыже имеются отличительные знаки.
При выстреле вышибной заряд выбрасывает звездку, воспламенительный состав звездки загорается от газов вышибного заряда. После выгорания воспламенительного состава (еще на подъеме) звездка загорается и дает пламя определенного цвета. Время горения звездки 6,5 с, высота подъема 90 м, видимость сигнала до 7 км. 26-мм сигнальные патроны применяются с одной, двумя или тремя звездками различного огня. Это позволяет создавать комбинации цветов и увеличивать число различных сигналов.
Патрон дневного действия
26-мм сигнальный патрон дневного действия вместо цветной сигнализации звездки имеет дымовой состав в оболочке, называемый также звездкой.
Мешочек с дымовым составом помещается в патроне, который вставляется в гильзу и закрывается картонным пыжом. С конца, обращенного к вышибному заряду, дымовой состав закрыт блочком с отверстием в центре. В это отверстие вставляется отрезок огнепроводного шнура, который играет роль замедлителя.
При выстреле пороховые газы выбрасывают звездку и воспламеняют замедлитель. К моменту достижения звездкой высшей точки подъема замедлитель прогорает и воспламеняет термическую смесь звездки.
Высота подъема звездки до 65 м. Облако дыма видно с расстояния до 2 км в течение 10 с при ветре и 30 с в тихую погоду. Чтобы по внешнему виду патрона можно было узнать вид сигнала, верхний пыж окрашивается в соответствующий цвет.

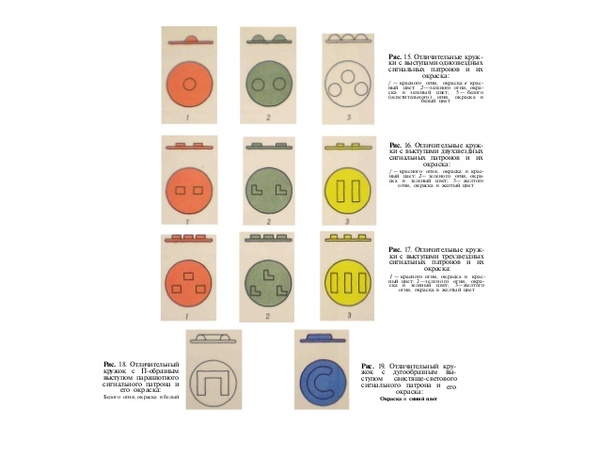

Кроме того, на верхних пыжах патронов ночного действия выдавливаются выпуклые фигуры, по которым можно определить назначение патрона и цвет огня на ощупь в темноте.
В 1943 году на вооружение Красной Армии приняли сигнальный пистолет СПШ-43 (иногда назывался «Осветительный пистолет Шпагина» (ОПШ-42)). Через год начали производить модифицированную версию с изменённым механизмом открывания (рычаг размещён в нижней части спускового крючка). Новая версия получила обозначение СПШ-44 (используется также и другое название — СПШ-2). Помимо СССР пистолеты производились в Польше и Чехословакии.
Технические характеристики
Калибр: 26 мм
Вес незаряженного пистолета: 0,900 кг
Вес заряженного пистолета: 0,960-0,975 кг
Общая длина: 220 мм
Длина ствола: 150 мм
Боевая скорострельность: 10-12 выстр./мин

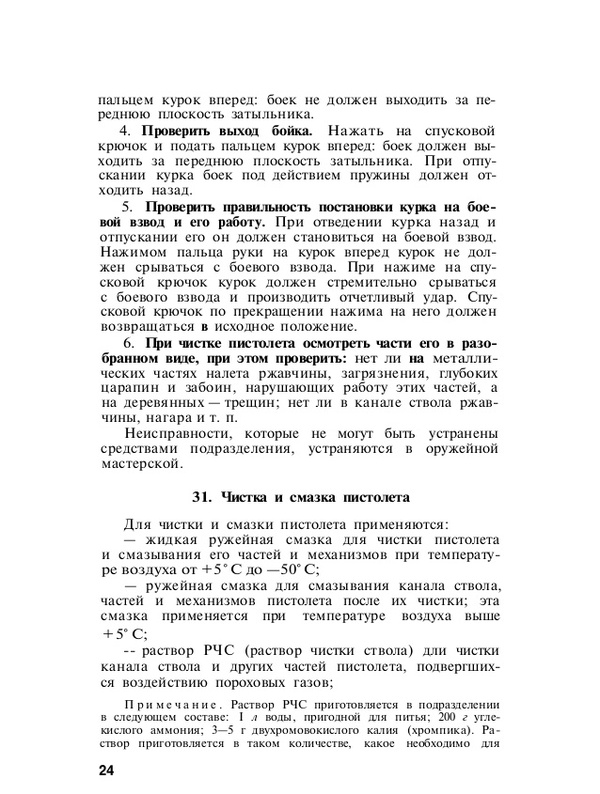

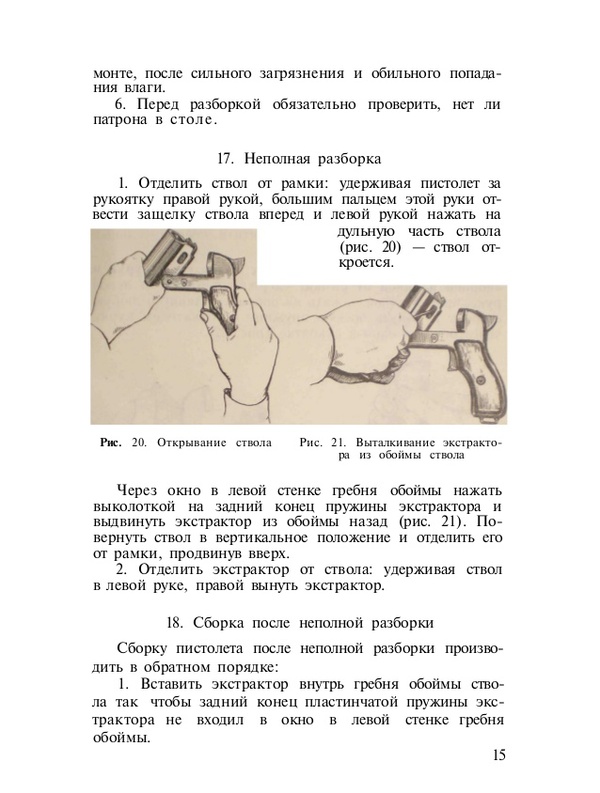

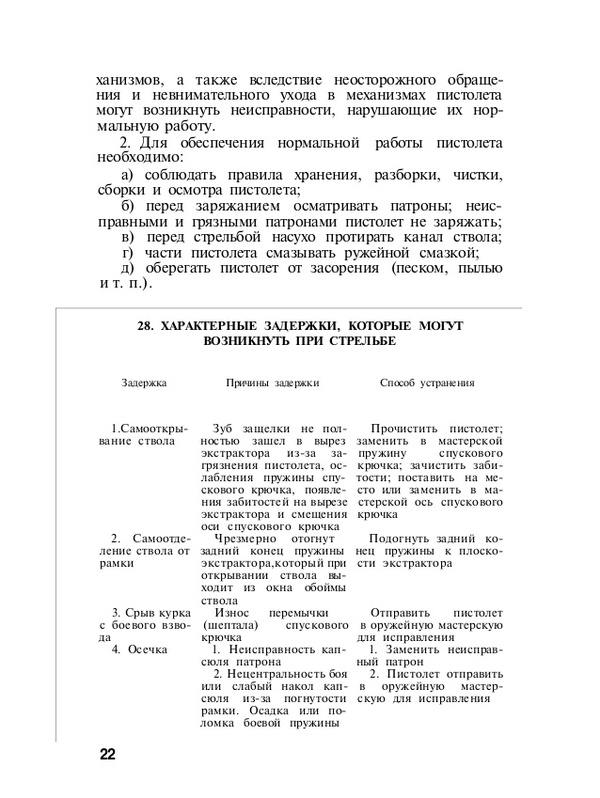

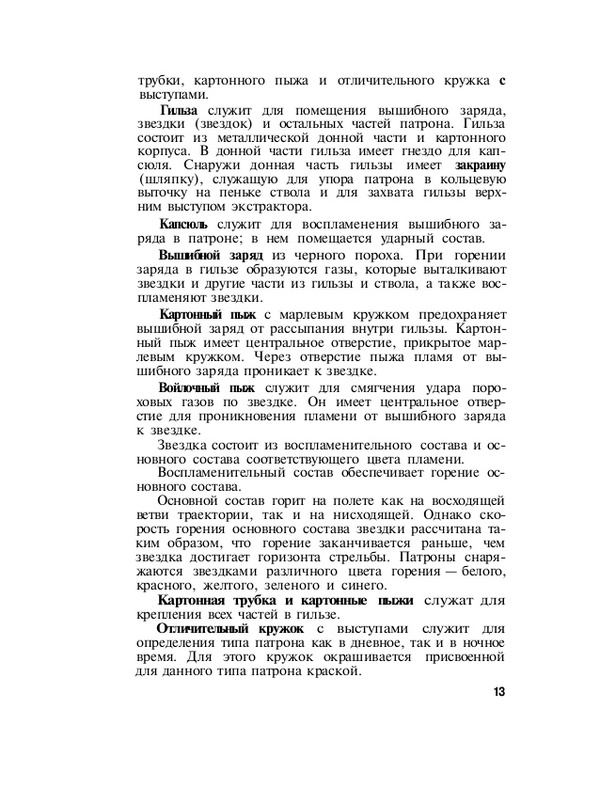

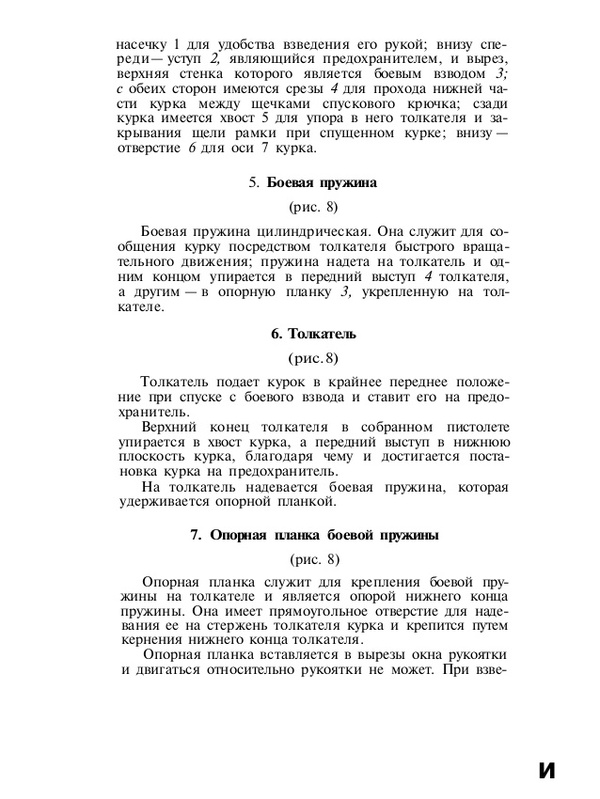

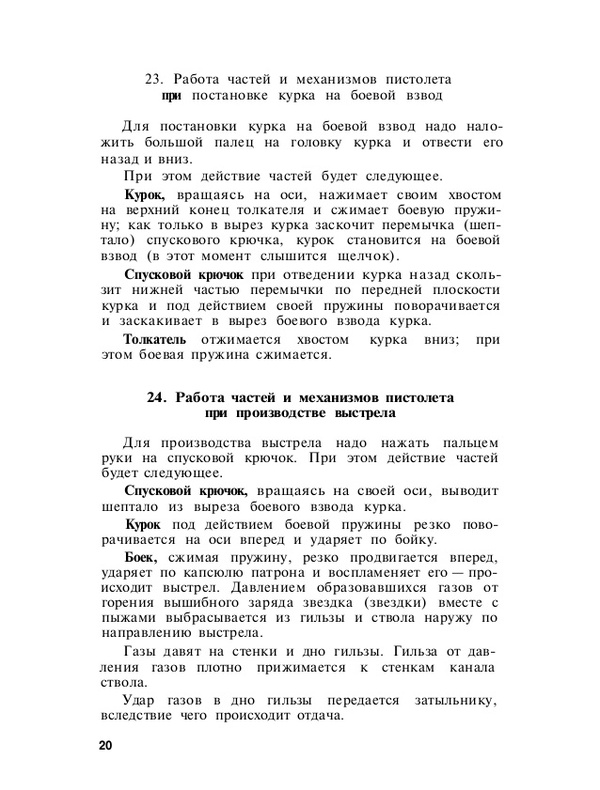

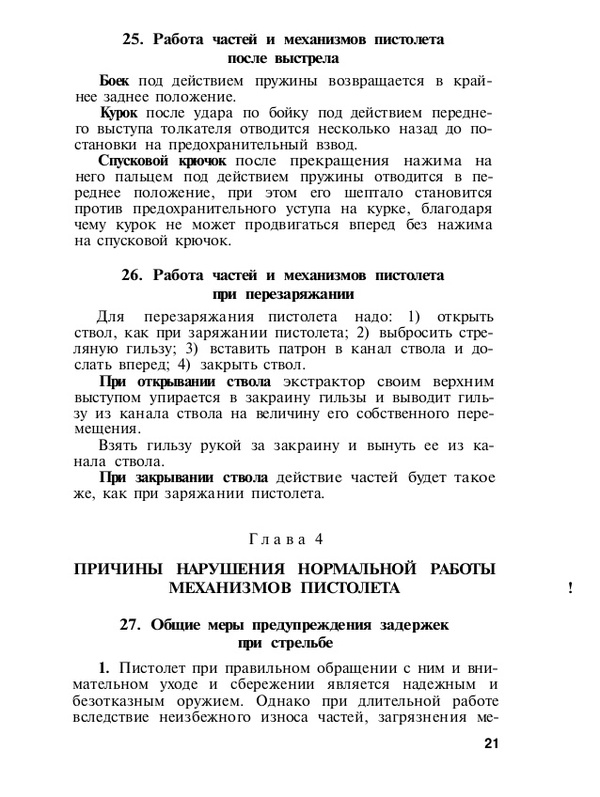

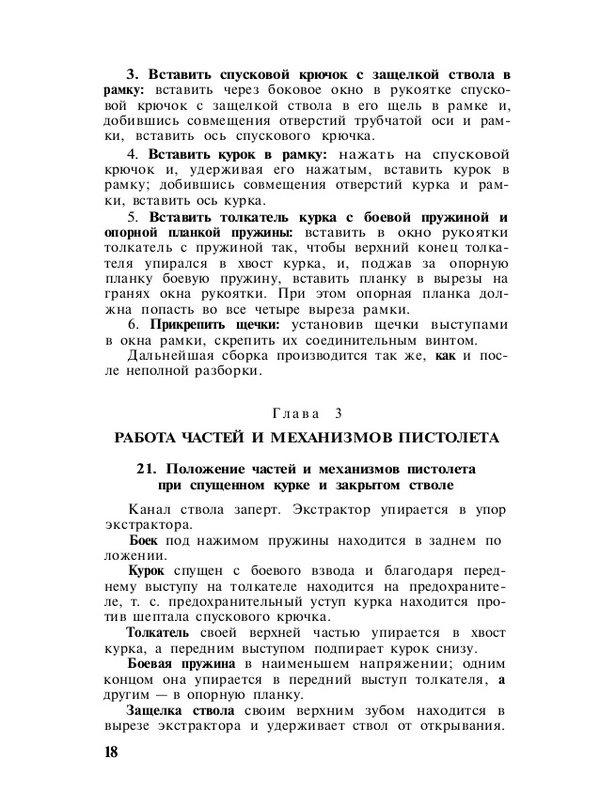

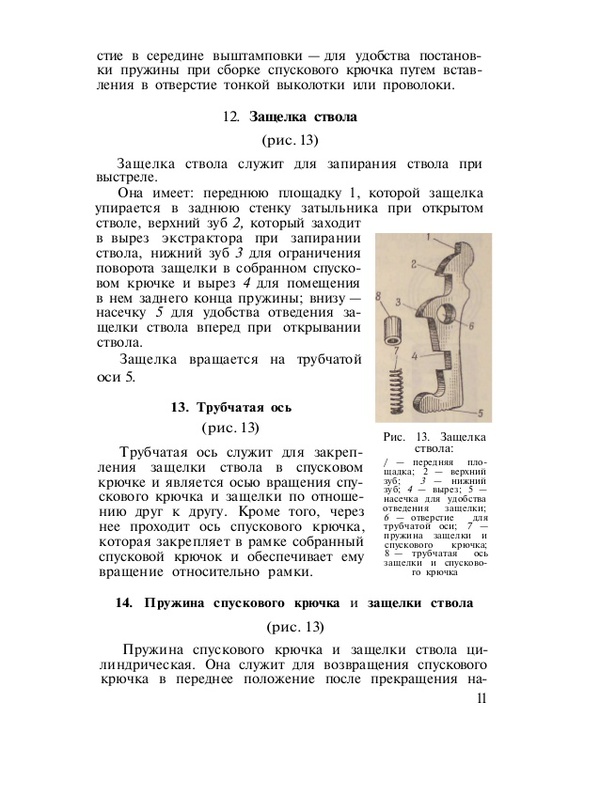

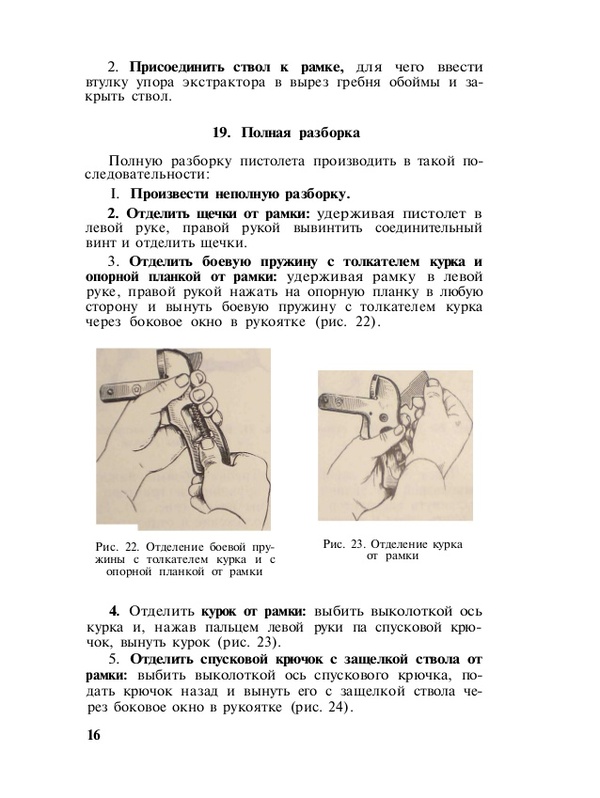

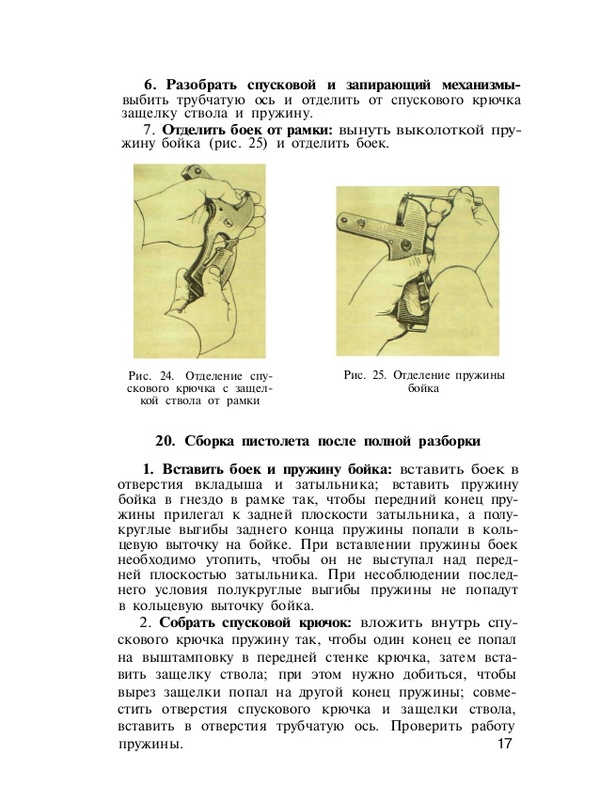

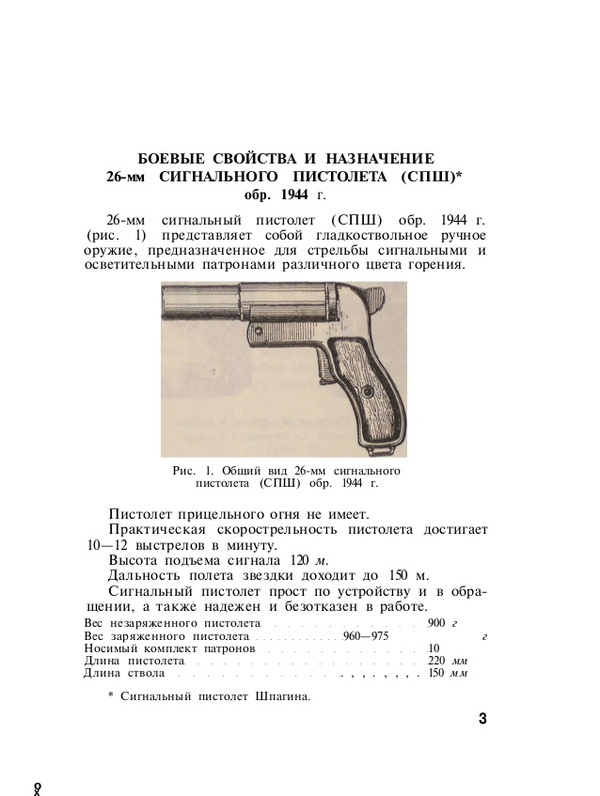

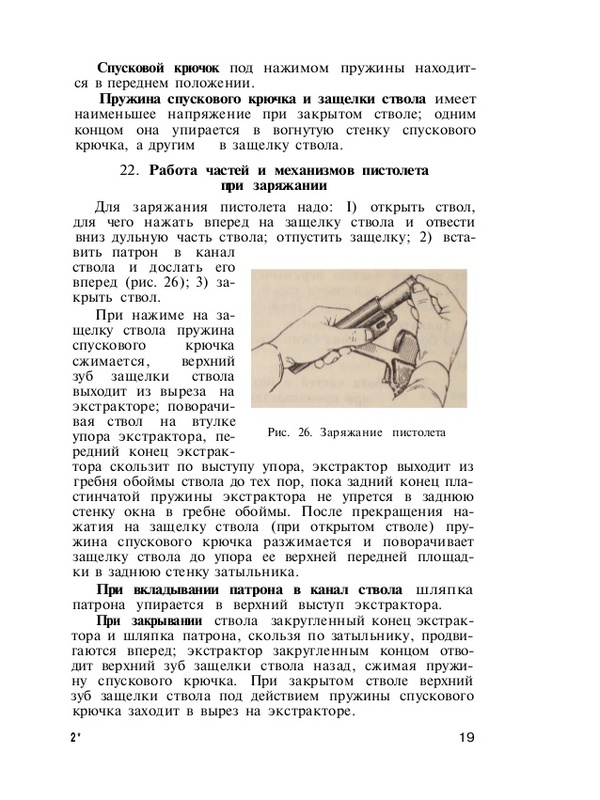

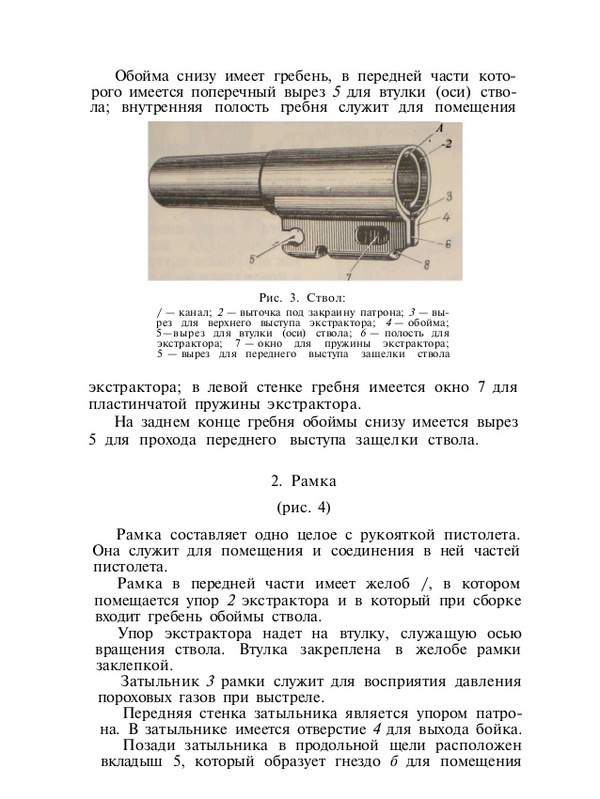

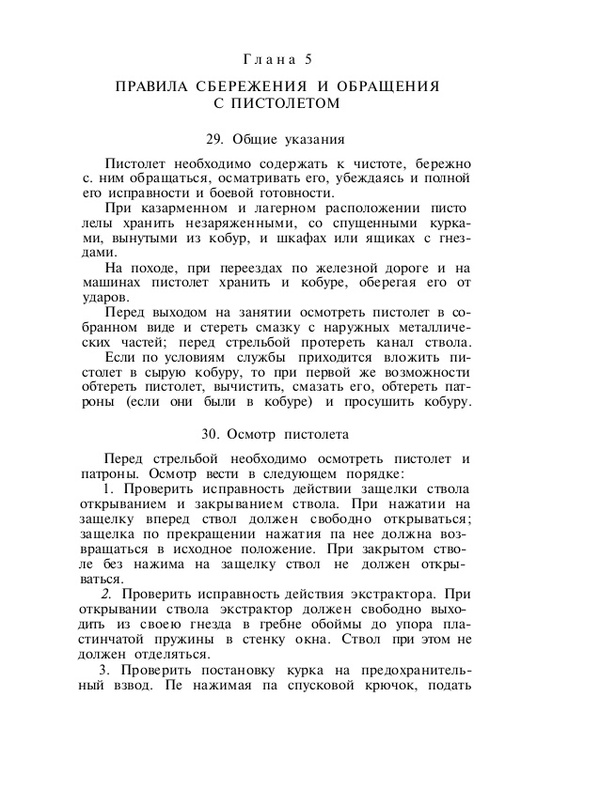

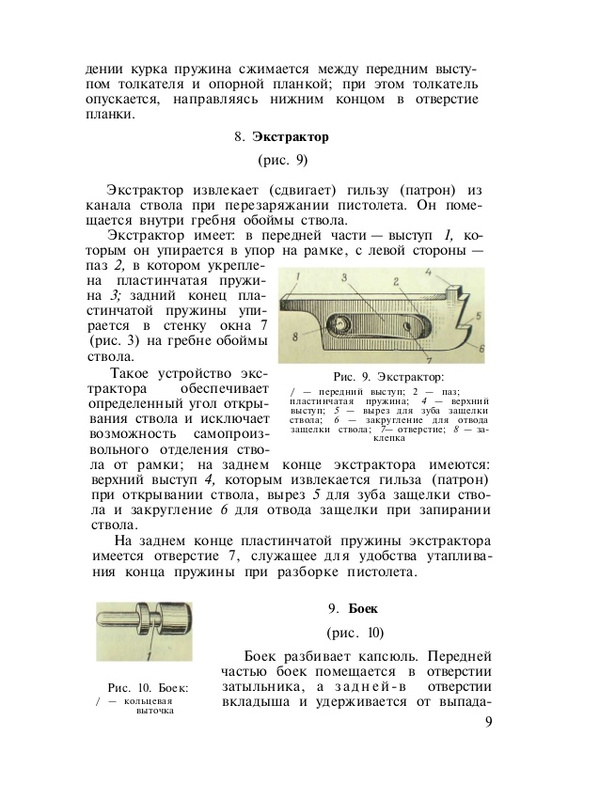

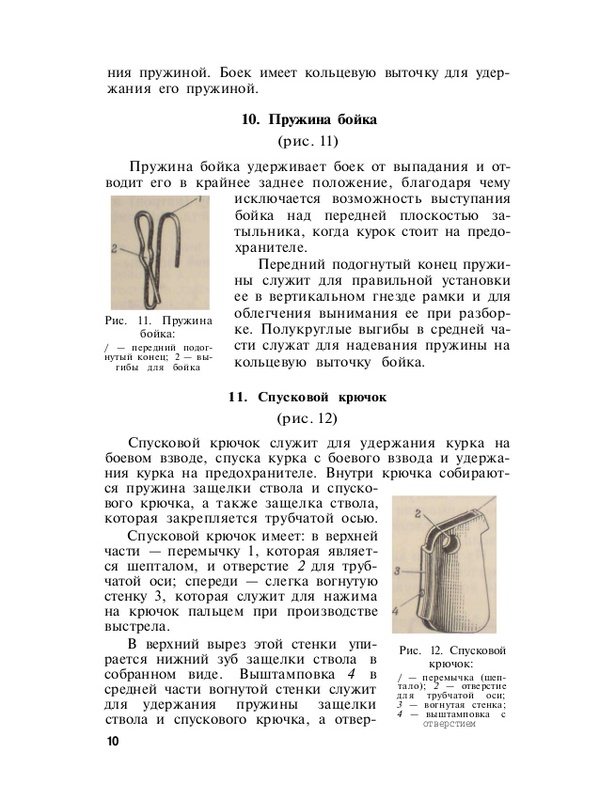

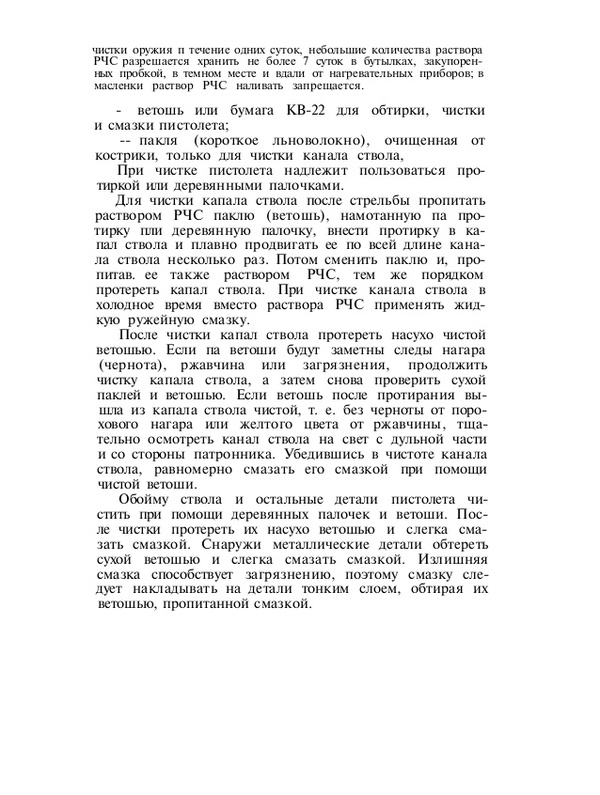

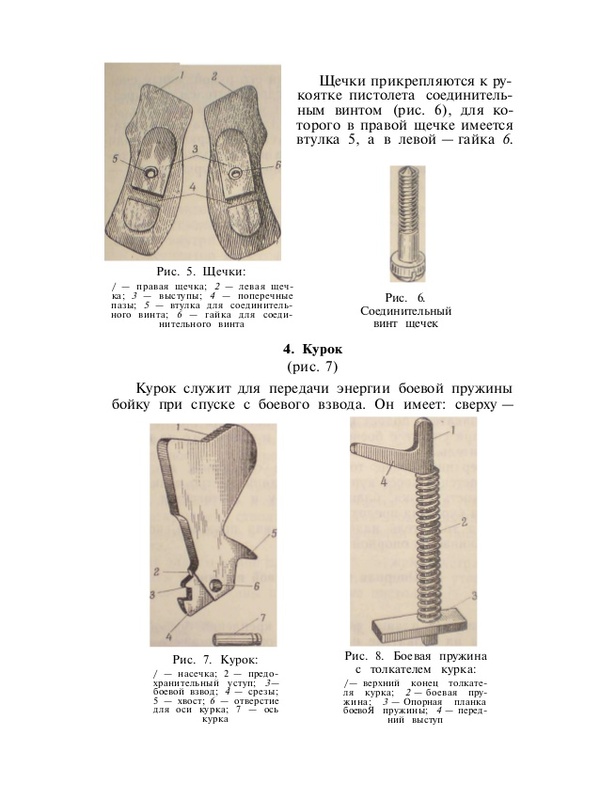

26-мм Сигнальный пистолет (СПШ) обр. 1944г Руководство службы.
К сожалению законно владеть, этим замечательным образцом военной истории, в России нельзя. СПШ 44 по российскому законодательству относится к гражданскому сигнальному оружию и на него требуется разрешение-лицензия на газовое оружие, но поскольку СПШ не сертифицирован в качестве гражданского оружия, то даже имея лицензию на газовое оружие и имея сам пистолет использовать его нельзя и в лицензию его не впишут.
