Железное воскресенье.⁠⁠

Вот я свободен и теперь могу заняться железом. Та мать из прошлого поста.

Рабочая... Не совсем.
Две планки озу не работают одновременно.

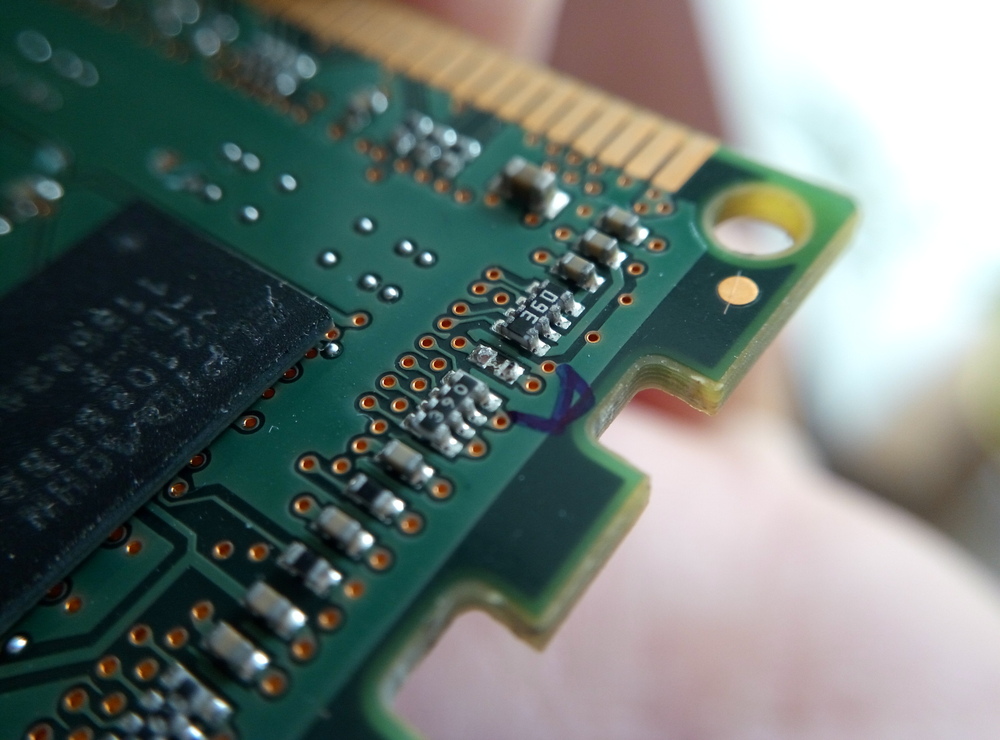

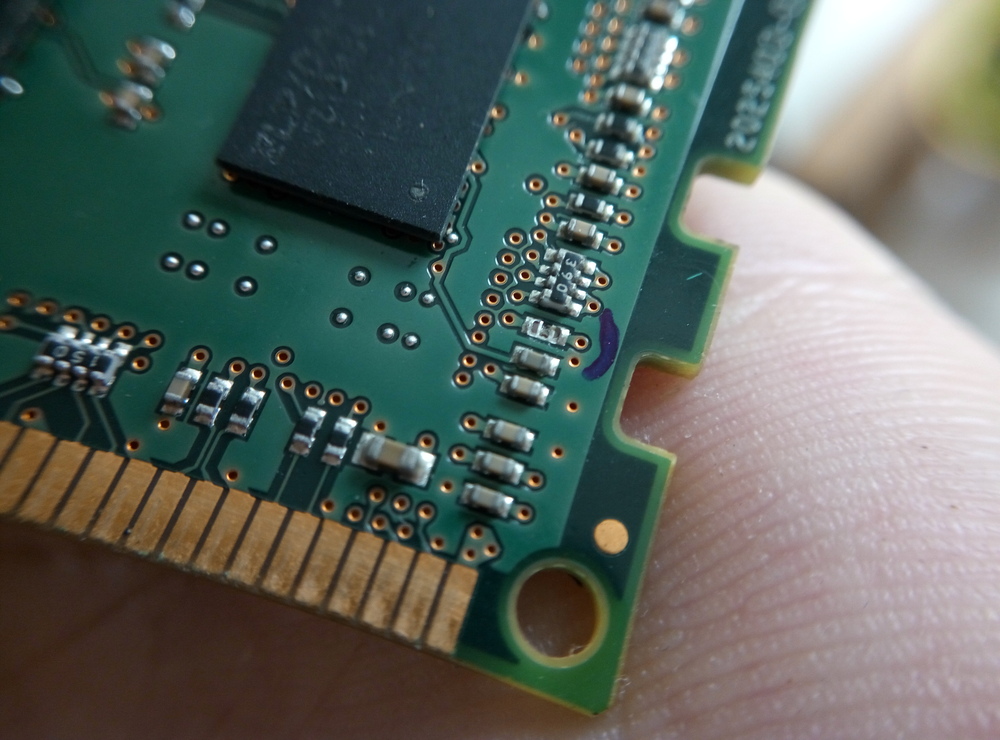

Замечаем:

Снимаем обгоревший лак.

Перегорела дорожка. Берем другую мать с ддр2 и вызваниваем на ней все.
На рабочей мамке два контакта звонятся, делаем дорожку между ними.
Ищем медную проволочку, припаиваем осторожно.
Снова вызваниваем - теперь как надо.

Намажем лаком и будет ок

Попутно на второй мамке запаиваем резюк.

И чиним дорожки.

Все, ах нет, проц , который не определяет первый слот ддр2

Смотрим ближе-нет ноги. По распиновке как раз vss, важный пин. Рядышком две стремные

Для этого у меня есть:
Слабый флюс, жир кислый, паяло 8ватт. Бп юсб, припой легкоплавкий ,лупа, чудо-игла
В прошлом посте рассказывал как ее сделать:
Кусаем по середине и шлифуем наждачкой кончик.

Рядом стоящий контакт скоро отвалится, снимаем, полив флюсом.И на втором (отломавшаяся ножка) снимаем шляпку.

Берем ногу на доноре

Прикладываем на проц ,паяем, так две ноги. Третью уже сделал

Можно лучше. Мой флюс - калл, нужен без кислотный....

Собираем стенд.сори за качество. Гоняю мемтестом... Два слота,один...

Бп тоже после ремонта,его кто то до меня штрудировал...
После того как погонял на стендах, проверил на гтх 770+i5 2500
Все пашет, чищу от этой гадкой канифоли, зы фото после вскрытия(не моя работа)

Пробиты: диод rhrp860
Мосфет 20n60c3. Должно быть их три штуки, второй цел.
Купил на али. Запаял.

Диод нашел даже лучше..
Далее я проголодался. Ем в стиле дохрена по-бичевски(нет) пофасту...

Попутно грею планку озу ддр3,вскрываю.грел чтоб отлипла липкая прокладка... К сожалению не до конца,да пофиг...
..

Заливаю спиртом, чищу щеткой, пропаиваю, мою.
Тестил, без глюков в мемтесте за 3 часа.

На другой мамке поменял мосфет сдох из-за плохо вставленной видеокарты.

Второй проц после работы 24/7 без норм охлаждения решили скальпануть ибо сильно грелся из-за плохого контакта с термокрышкой(термуха засохла и отвалилась) и он сдох...
Решил прогреть феном- не помогло, прогрел еще раз, сильно надавил кулером и пк стартанул, правда проработал 5 минут и сдох.
Резюки поперепропаивал...
Проц на донора, крышка на брелок.

Шшит, это не все что было у меня за сегодня, докину в пост завтра, ибо пикабу более 25 фоток не пускает:( день окончен. Я спать :)
