Заземление и капремонт1
Всем привет! Помогите пожалуйста разобраться в ситуации с заземлением дома после капитального ремонта электропроводки. Дано - панельная 12-тиэтажка 60-х годов постройки в Москве, по стоякам были протянуты 4 провода, 3 фазы и нейтраль, жестко соединенная с корпусами этажных щитов
С корпуса щита ноль уже расходился по квартирам, подъездным светильникам и иным потребителям. Со временем дом стал обрастать трехпроводной проводкой в квартирах, появилась земля, которую все включая меня за неимением ничего лучшего цепляли на тот же корпус производя зануление, ну и жили как-то так в надежде на реконструкцию в рамках которой нам сделают заземление здорового человека на которое мы могли бы перекинуть наши квартирные земли земли
И вот не далее как вчера по программе капремонта нам перетянули стояки, каково же было мое удивление, когда посмотрев в него после проведения работ я не увидел PE проводника. Они не стали расщеплять PEN на PE и N в ВРУ как я ожидал и тянуть заземление пятым проводом, а протянули по той же схеме как и было до капремонта, три фазы и нейтраль
Более того, нейтраль теперь никак прямо не связана с корпусом щита, с ореха она идет на нулевую шинку и с нее через автоматы расходится по квартирам. Наши провода заземления объединили в шинке заземления и с нее завели провод под болт на висящий теперь в воздухе корпус, на котором кстати остался висеть рабочий ноль какого-то роутера Мостелекома в подвале
Как оно работает? Я не понимаю. У меня есть предположение что сейчас токи с наших заземлений и оставшихся на корпусе нулей общедомового оборудования утекают через всякие антенные разветвители, металрукава, арматуру и прочие вещи прямо для этого не предназначенные, а в случае обрыва оных мы рискуем получить потенциал не только на корпусе щита, но и на всех заземленных приборах в наших трех квартирах
Как с этим быть? Я могу поднять вой по поводу висящей в воздухе земли на корпусе, после чего скорее всего они соединят ноль с корпусом как это было до реконструкции чтобы я успокоился, но хочется решить проблему более глобально и правильно
По этому вопросы:
1) Правы ли в принципе электрики от ФКР в том что сохранили совдеповскую четырехпроводную схему? Почему не провели отдельный провод заземления от ВРУ?
2) Насколько реально добиться организации нормального заземления в доме? Если да то к кому следует обратиться, на какие документы можно сослаться, имеет ли смысл подключать совет дома и добиваться желаемого коллективно?
3) Что делать с "воздушно - антенно - металрукавным" "заземлением" которое сделали сейчас? Как обезопасить себя от возможных последствий?

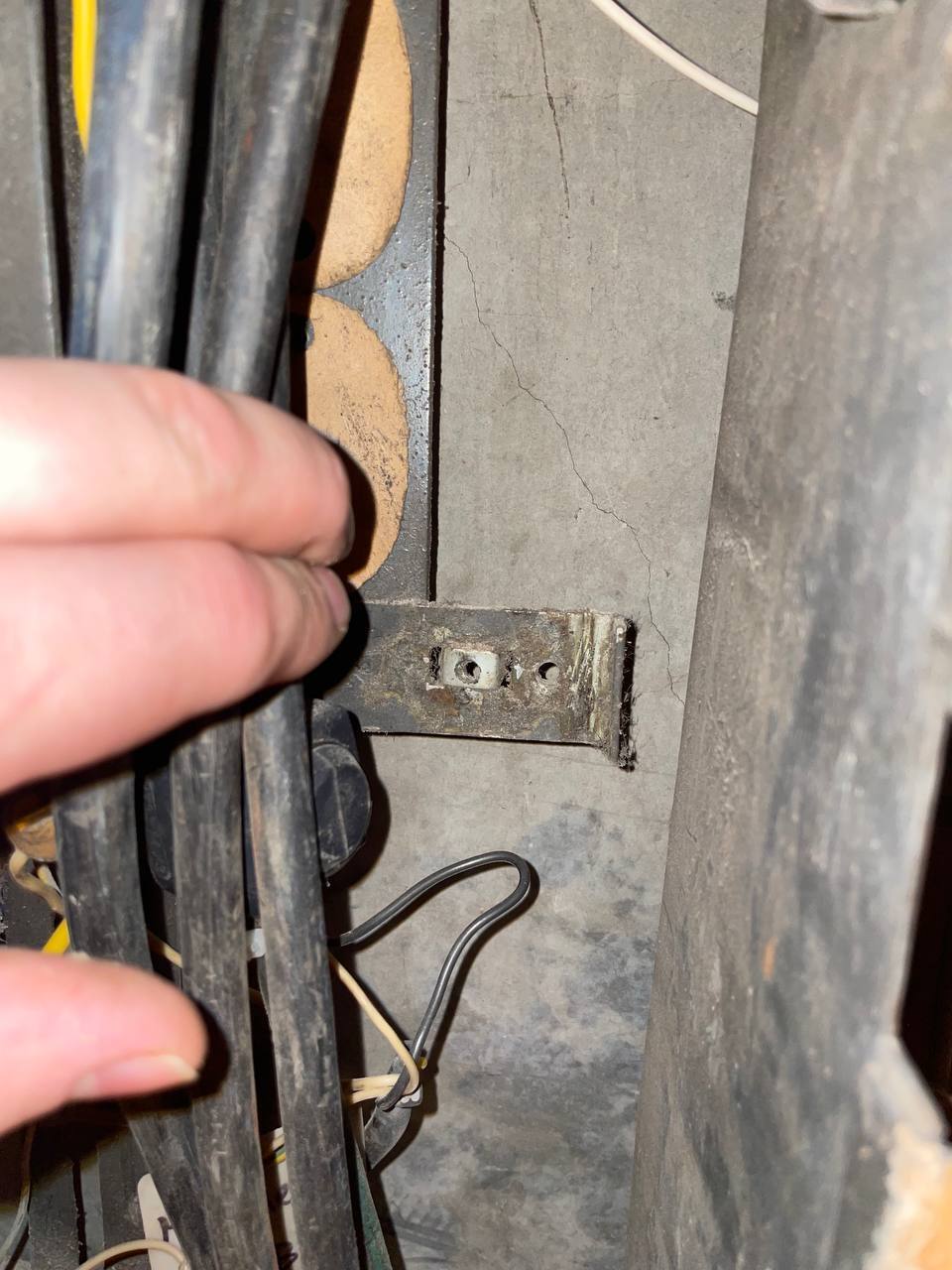

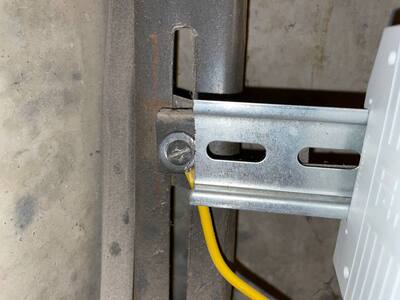

Ну и на последок пара фоток
UPD: По защитному проводнику ситуация вроде бы прояснилась, а вот по заземлению щита и текущей "временной схеме" заземления все печально #comment_327388380
