Эксперимент с изготовлением настольного пульта с "умными" кнопками⁠⁠

Долгое вступление

Захотелось поиграться со всеми этими новомодными "умными" штучками(так сказать "раскурить" тему на живом примере) по причине того, что отсутствует проходной выключатель в прихожую и топать до входной двери в полной темноте не очень то удобно. Заменил дома все выключатели на "умные". Это когда говоришь Яндекс Алисе "Алиса выключи свет в комнате" и она послушно это выполняет. Оказалось весьма удобно, особенно когда уже перед сном плюхнулся на кровать и внезапно понял, что в прихожей\ванной\конюшне\уличном туалете... не выключил свет. На такие кнопки, включатели\выключатели можно прямо в Алисе настраивать сценарии которые буду выполняться по нажатию.

Начал искать, что есть вообще на рынке. Купил кнопку за 1000р. Она "дружится" с Алисой без плясок с бубном. Ваша Алиса при этом должна поддерживать Zegbee протокол. Если Алиса первых поколений (нет Zegbee) то нужен Zegbee хаб, причём именно того производителя девайсы которого планируете использовать в дальнейшем.
Прикольно, работает. Вскрываем, изучаем.

Внутри как и ожидалось прямоугольная плата с кнопкой и батарейкой. Держатель батарейки находится на корпусе кнопки. Дизайн его мне не нравится по этому разрабатываю корпус а вместо батарейки припаиваю аккумулятор. Работает, ЗБС.

Прелюдия

После переезда в другой город на ПМЖ, в одной из комнат требовалось сделать ремонт. Давно хотел тёмный, ламповый уголок где мог бы ̶н̶ы̶т̶ь̶ проводить время вечерами. Так появилась комната для утех.

Два больших стола, чёрные стены, чёрные потолки, чёрный стеллаж для 3d принтера и его расходников, золотые радиаторы отопления и бордовые шторы. Естественно, при таком интерьере, света будет катастрофически не хватать. Что бы создать уют и комфорт требуется использовать много локальных источников света в виде настольных и подстольных ламп, торшеров, декоративного света, гирлянд и всё в этом духе. На творческом столе минимум три лампы. Верхняя, средняя и под столом. На игровом столе два декоративных светильника в виде советских стеклоблоков, подстолья обмотаны гирляндой жёлтого свечения. На окнах гирлянды, на стеллаже гирлянды, на подоконниках гирлянды(да-да, я тот еще дизайнер) и не известно сколько ещё будет всяких разных источников света. А ведь это всё надо включать и выключать и желательно раздельно в зависимости от настроения и потребностей. Каждый раз делать круг почёта по комнате для включения а потом и выключения света или орать Алисе про каждую "лампочку" (я знаю про сценарии) - не удобно. Да, лазить в карман за телефоном тоже не удобно. И вот тут мы подкрались к настольному пульту.

Основная часть

12 "умных" кнопок по одной тысяче рублей - это как-то дорого. Искал в интернете самоделки на эту тему. Да, нашёл один вариант но для его работы, нужно поднять сервер умного дома а перед этим ещё и купить под него компьютер, всякие платы, курить в настройки, куда-то всё это поставить и вообще это долго, муторно и ещё и работает не очень-то и стабильно. Этим всем нужно прям очень хотеть заниматься. А мне есть чем заниматься в свободное время(лежать-дышать после работы). Пока лежишь - думать и гуглить не запрещено. В голову пришла такая мысль.

Первым делом нужно было найти максимально дешманские "умные" кнопки. На самом деле называются они "Scenario switch". Их много всяких от разных производителей. Удалось найти аж на 6 каналов и всего за 900р. Берём две штуки. Разобрал и их. Внутри оказались по сути такие же платы как и в одиночной кнопке только размером побольше(размер настенного выключателя).
Так как дома есть принтер то разрабатываю корпус и во время этого действа вспоминаю, что давно хотел попробовать сделать в корпусе прибора какие-то световоды. Тут же вспоминаю и один народный проект в интернете. Называется он Wled. https://kno.wled.ge/ . С помощью него можно легко и просто делать чумачечие штуки но это вы сами загуглите и посмотрите. Итак, пазл в голове сложился. Ложимся под ноут на кровать, вставляем палец в нос и в такой позе, за пару вечеров, думаем из чего и как будем собирать пульт. Но сначала тесты.

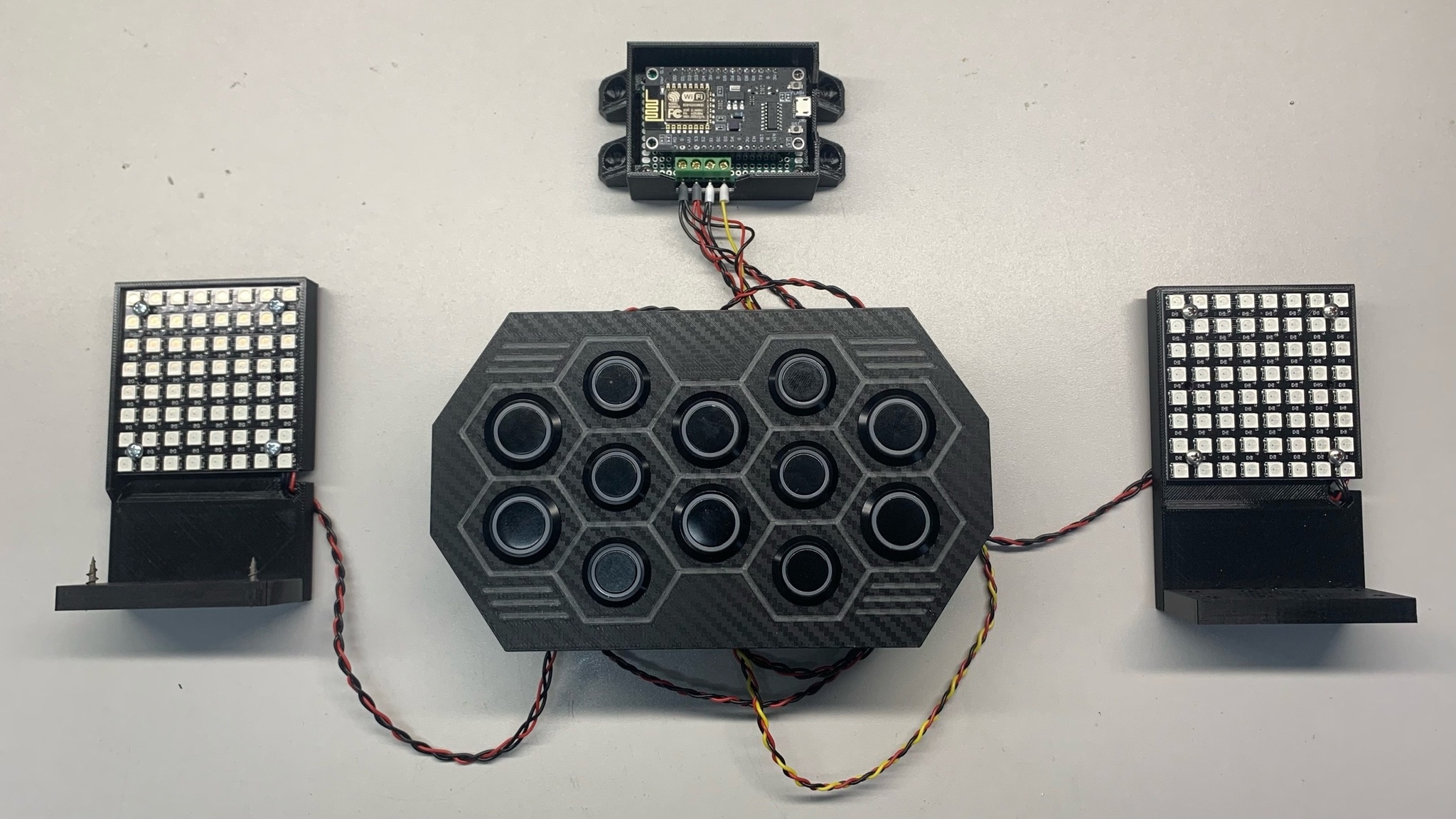

Изучив китайский магазин понял, что наиболее оптимальным решением будет использовать не светодиодную ленту и светодиодные матрицы причём не гибкие а на текстолитовой плате, что бы их можно было легко и просто закрепить в корпусе. Они, матрицы, бывают разных размеров. Нарисовав кнопки и дизайн корпуса определился с внутренней компоновкой и размером светодиодных матриц.

Далее печать, нарезка и зачистка проводов, пайка сборка, тяп-ляп, первое включение, хренак монтаж...(видосы снимать и монтажить не умею). Возможно громкий звук.

Теперь тихий звук(да купил я уже микрофон! только пользоваться им забываю)

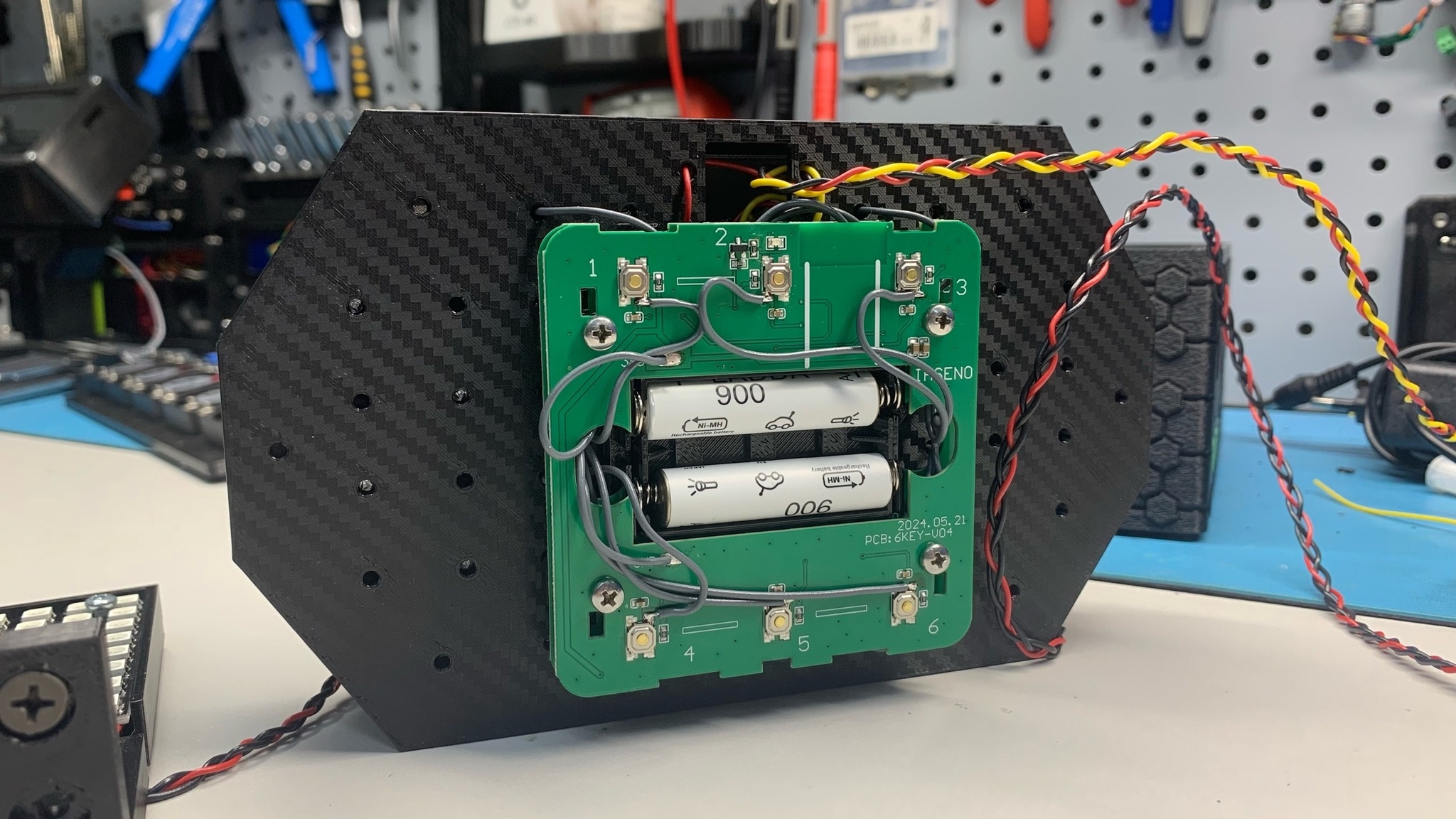

Кажется на этом всё. Не забываем, что всё это большой эксперимент. Так оно выглядит сзади. Потом напечатаю крышку для плат. А может не напечатаю. При тусклом свете это всё потребляет половину ампера. Вполне можно запитывать от компа. Да, сделать общее питание для плат и подсветки можно но мне хотелось оставить именно так, что бы кнопки имели своё отдельное питание от батареек. Ах да, конкретно эти платы в Алису прокидываются коряво. Ждём когда Яндекс интегрирует их в свою систему умного дома но из своего приложения они прекрасно работают, что собственно не мешает ими пользоваться. Подсветка пульта и боковые подсветки на столе могут управляться отдельно. Их линии данных подключены к разным ногам микроконтроллера. В Wled много всяких эффектов, их можно настраивать на свой вкус и цвет. Ссылки будут вероятно в комментах. Далее видео работы и мой бубнёж на камеру. Опять тихий звук. Смотреть наверное лучше в наушниках, в тишине. Пикабу режет видос до трёх минут. В принципе далее ничего интересного или полезного не было. Проходной выключатель в прохожую так до сих пор и не повесил(
