Типичности пост. iPhone 7 висит на яблоке, долго запускается⁠⁠

Доброго времени суток, уважаемые жители ПиКаБу!

Сегодня у нас на ремонте iPhone 7, с диагнозом не включается, висит на яблоке.

Со слов клиента накануне аппарат зависал, а после перезагрузки повис на яблоке. Кнопка Home реагирует на нажатие, вибро отрабатывает, но телефон не запускается. После недолгих расспросов клиента стало ясно, что перед нами типичная неисправность - обрыв контактных дорожек под микросхемой аудиокотик аудиокодек. Данное поведение, а именно долгий запуск обусловлен тем, что на аппарате установлена старая IOS, на которой при данной неисправности аппарат может запускаться от 5 до 30 минут.

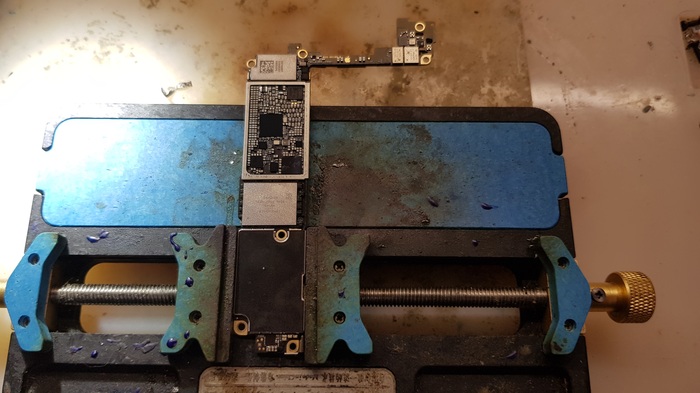

Приступим к разбору аппарата и устранению дефекта.

Выставляем на паяльной станции 290 градусов, потом воздуха максимальный 70-80 литров, и демонтируем микросхему. Сразу, пока плата не остыла, вооружаемся паяльником, оплеткой и зачищаем контактные площадки на плате.
Как и следовало ожидать главный виновник всех бед остался на оплетке, остальные подозрительные господа, обведенные красным, так же требуется восстановить.

На первый взгляд они кажутся целыми, но что бы аппарат точно не вернулся по гарантии восстановим сразу весь ряд.

Контакт восстановлен, замазываем УФ-маской, и отправляем плату сушиться.

Пока плата сохнет, займемся снятием остатков припоя с микросхемы.

Берем трафарет и при помощи паяльной пасты наводим красоту накатываем шары.

Наносим флюс, выставляем на паяльной станции 275 градусов, поток воздуха чуть ниже среднего и усаживаем микросхему на плату.
Под собираем телефон, зажимаем кнопку включения. Аппарат запустился быстро, что уже свидетельствует о том, что он исправен. Набираем номер 112, да простит всех мастеров-ремонтников служба спасения, проверяем доступность иконки громкой связи.

Для Закрепления результата записываем что-нибудь на диктофон.

Данный ремонт можно считать завершенным, останется только переклеить на оригинальном дисплее верхнее стекло, и выдавать клиенту, но это уже совсем другая история :D

Ремонт платы обошелся клиенту в 2500 деревянных рублей.
