Свой первый щиток⁠⁠

Автор молодец! Очень хорошо, что всё так продуманно и спланированно. Расчеты тоже выше среднего. Я - параноик и на освещение больше 6А не ставил бы, тем более, что линий групп потребителей не одна, а несколько. И на некоторые розетки, которые не для силовых агрегатов с высокими пусковыми токами, а типа прикроватных для зарядки телефонов и в ванной комнате под стиралку и бритву - поставил бы категории B вместо C. Они более чувствительные, что на мой взгляд большой плюс. Главное разумно подойти к этому)
Есть одно замечание только: АВ на 32А после прибора учёта в принципе избыточен и вцелом лишний. *Если у вас не планируется установка генератора который в обратку в сеть даёт напряжение (и даже в этом случае - отключение всех четырёх УЗО сделает этот автомат лишним)
А так всё супер в целом))
Из советов могу дать только банальные - используйте вместо вертикальных нулевых шин с боковым подключением, кросс-блоки (распределительные коробки) - они удобнее и защищённее. Пример: Andeli UKK 80. Они эстетичнее на дин рейке сидят, места занимают не больше, чем боковая шина и загнутые проводники, закрываются крышечкой и проводники удобнее подключать (ну от ситуации зависит конечно опять же).

У меня новая однушку (почти двушка, но однушка:))

От застройщика на лестнице счётчик с автоматом и УЗО (наверное все дифавтомат, так как толстое на 50А, 30 мА утечка) - в общем довольно грубая штука.

1. Далее у меня в квартире ввод (на 32, я его общим называю)

2. Дифавтомат 25 (электроплита)

3. Дифавтомат 25 (ванная)

4. Остальные розетки (не помню А)

5. Свет (не помню сколько А)

Никаких групп и всего такого. Всего 5 ABB -шных девайсов ценную в 10 тыс примерно.

Да, УЗО сработало, когда жена нагреватель бутылочек намочила, даже не почувствовала. 7 часов без света сидела, пока я у соседей не стал интересоваться.

P.S. да, красивые щитки, куча проводов уложенных в ниши, всё промаркированно. Это все можно. Но зачем? Ран ше вообще были "две пробки" у счётчика.

Единственное что я у себя бы изменил (но кое поздно): отдельный автомат на розетку для холодильника

Почитайте паспорт на квартиру счётчик. «Зуб даю», что его номинальный ток 5А. А максимально допустимые токи указываются для коротких интервалов.

Автоматы поменять не долго, а вот кабель ты тоже будешь менять? Автомат в первую очередь защищает проводник. И подбирать его надо по сечению кабеля.

Зачем столько уровней защиты?
Какой смысл двух предохранителей ближайших к лестничной клетке?

У меня другой вопрос, даже вопросы.
Водной автомат 32А (у счётчика) так зачем Вы ставите 40А? При таком количестве отходящих групп вводной считается, если я не ошибаюсь с коэффициентом неодновременности работы 0,6. То есть сумму номиналов всех автоматов умножаем на коэффициент и получаем равное или меньше значение вводного.
Подключение провода заземления от всех групп в щите не имеет смысла, как и установка УЗО, если сама колодка щита никуда не подключена (не вздумайте подключать к трубам - убьёте соседей или себя). Есть варианты защитного зануления, но чтобы избежать электротравм надо использовать устройства защиты от перефазировки.
А на какие токи рассчитан Ваш счётчик электрической энергии? Сдаётся мне, что при подключении Вашей схемы он «устанет» и сгорит.
Удачи!

У меня там бойлер накопительный, да и не все было в наличии. А может ещё сушку поставлю со временем.

Автоматы и УЗО переводить надо))) в идеале))) а так щиток никто и не открывает

У тебя при таких автоматах и таком количестве их никогда не выбьет, дели на два минимум и количество и номинал. Зачем на плиту 40 и на лампочку 16 ....ух

А в чем удобство? Ты так не уверен в своем электромонтаже что будешь розетки каждый раз чинить/дополнять/переставлять? У тебя что пентхаус? Или хата на 200 кв метров?

Варочная панель обычно не имеет открытых токопроводящих частей, а накрылась изоляция - из области фантастики, тк изоляция нормального ГОСТ кабеля рассохнется лет через 50
Так же посмотри, может выгодно объединить коридор с туалетом, так как там суммарно 8-9 розеток не наберётся.

Смутила избыточность... всего. чтоб такого не городить посоветовал бы найти книжку типа "домашний электрик" и почитать хотя бы принципы построения бытовых сетей.

еще зачем на кондей 16а, в больоинстве случаев не более 10 потребляют, еще на освещение 10а жто много, 2а хватит, особенно при таком кол-ве линий

не хватает противопожарного узо, а также 25а для духовки - перебор, 16а за глаза

Нахрена по автомату на розетку и лампочку?)

Автор видимо баню строит в многоэтажке

какие могут быть ложные срабатывания с новой проводкой? если дом 50-х годов и постоянно заливают соседи сверху тогда будут ложные и не очень срабатывания узошек, а если узо сработало так значит что фаза пробила на землю и никак иначе,  либо узо неисправно--третьего не дано

насчёт автоматов по одному на свет и розетки--нету  такого в посте! а все комменты как бы не читаю

тяжелое детство , бетонный пол.

что там не то было, не должно было трясти с лампочкой ильича. может синтетика на вас была и статикой лупило?

я про эту линию и говорю. Однофазный кондей на 7кВа холода требует 32А автомата, например (и соответствующего сечения линии). А у тебя 16А нарисован на этой линии. Поэтому и говорю: смотри руководство к кондиционеру, там указано какой автомат нужен. Сомневаюсь, конечно, что в квартире столь мощный кондиционер, но всё-же чтобы не наебаться лучше перепроверить.

Простите , а потом это когда ? Что Шнайдер что ABB , работают очень долго . Я больше за безопасность , поэтому и диф.

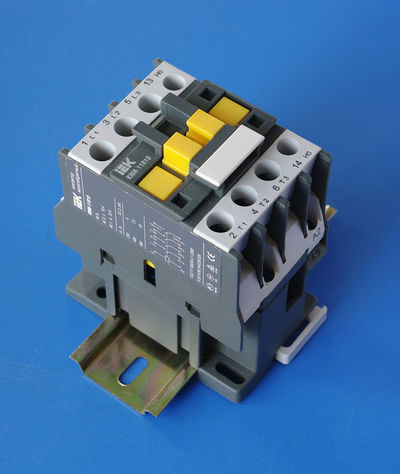

контактор или пускатель , мощное реле. Его контакты могу коммутировать большие токи. У вас большие токи . берите ампер на 50 не меньше( чем больше тем лучше, но дороже)

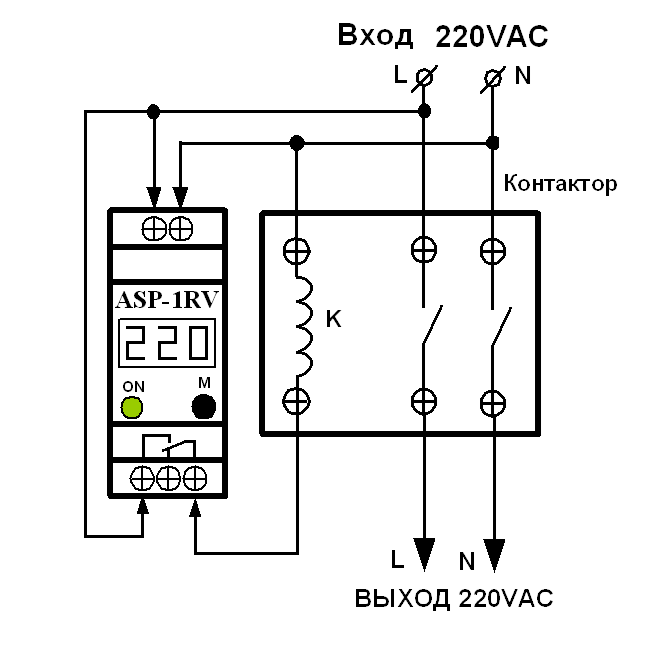

реле напряжения управляет контактором, а тот уже рвет цепь, если рел напряжения сработало

он пытается доказать что в вашей схеме узо бесполезно, хотя это не так. Мало эффективно , но не бесполезно. Пример у меня в аквариуме черепаха разбила нагреватель на 220в . узо 30 ма отработала ,черепаха жива. Земли и зануления нет там.

не глупые люди проектировали, есть еще величина времени воздействия на организм.

#comment_180129747

Это я так шучу. На мой взгляд узо на стиралку да на плиту. на каждую комнату один автомат на розеточную группу , другой на свет. все остальное лишнее.

Нет. Я всерьёз знаю, что нарушаются условия эксплуатации счётчиков повсеместно (работал в испытательной лаборатории на их производстве). На квартиру у нас выделяется 3кВт, если газовая плита и что около 30кВт (3 фазы) для электро плиты. Но у нас народ действует так, что если работает, то можно.

видел такого- дымился на подстанции

Вы прямо как пешеход, который, не смотря по сторонам, переходит пешеходный переход, зато умрёт правым.

странно , именно я говорю что узо надо ставить всегда. Шанс что сработает и спасет есть всегда, в отличии от отсутствия узо.

А как же стиралка ?

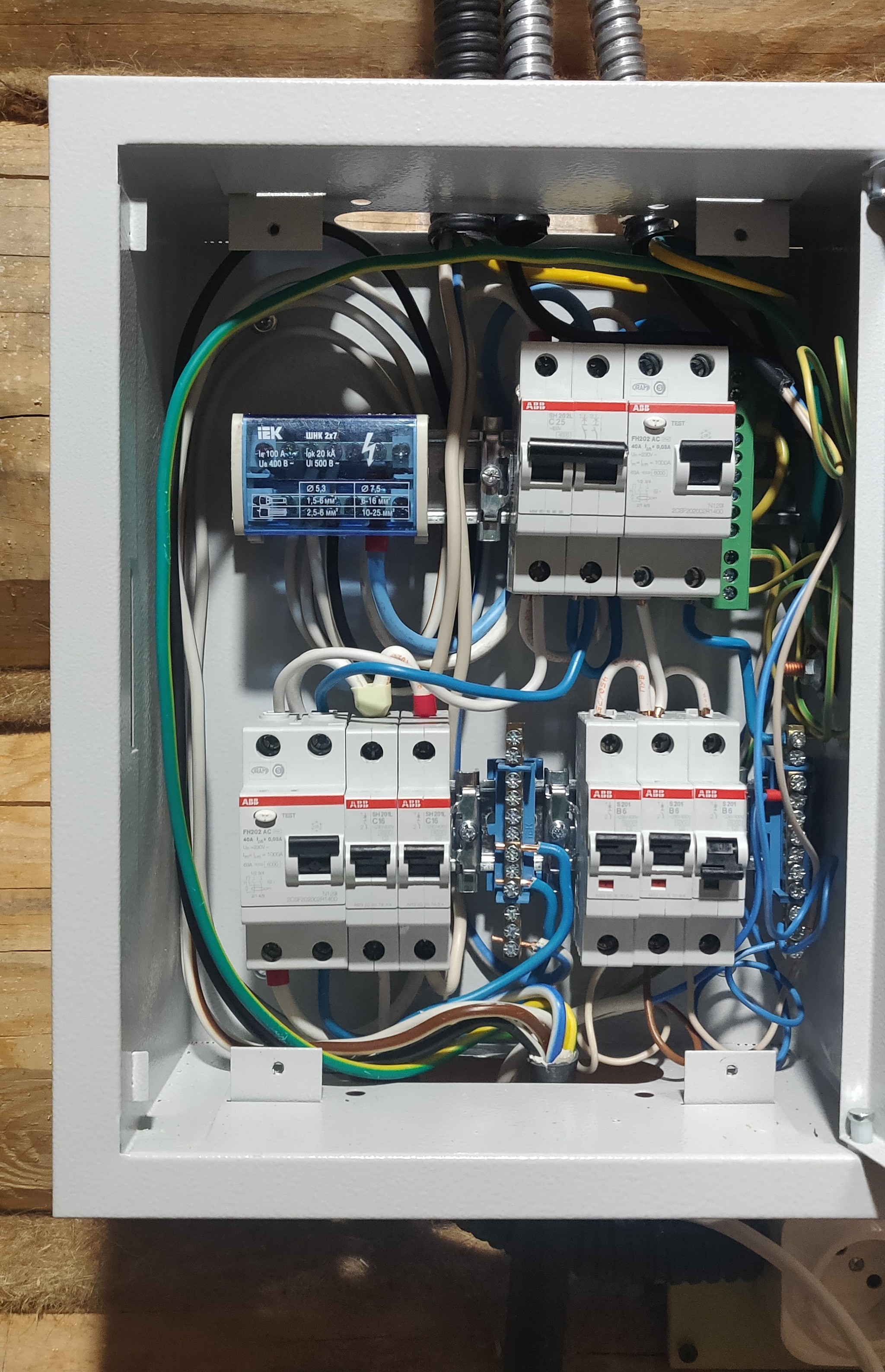

И ещё - щиток прям большой надо. Вот посмотри, у меня времянка на 24 модуля а по факту и половину с трудом смог заполнить.

И? Easy - это "домашняя серия". Они дешевле Acti9

Нахера вам характеристика B, еще и на свет?

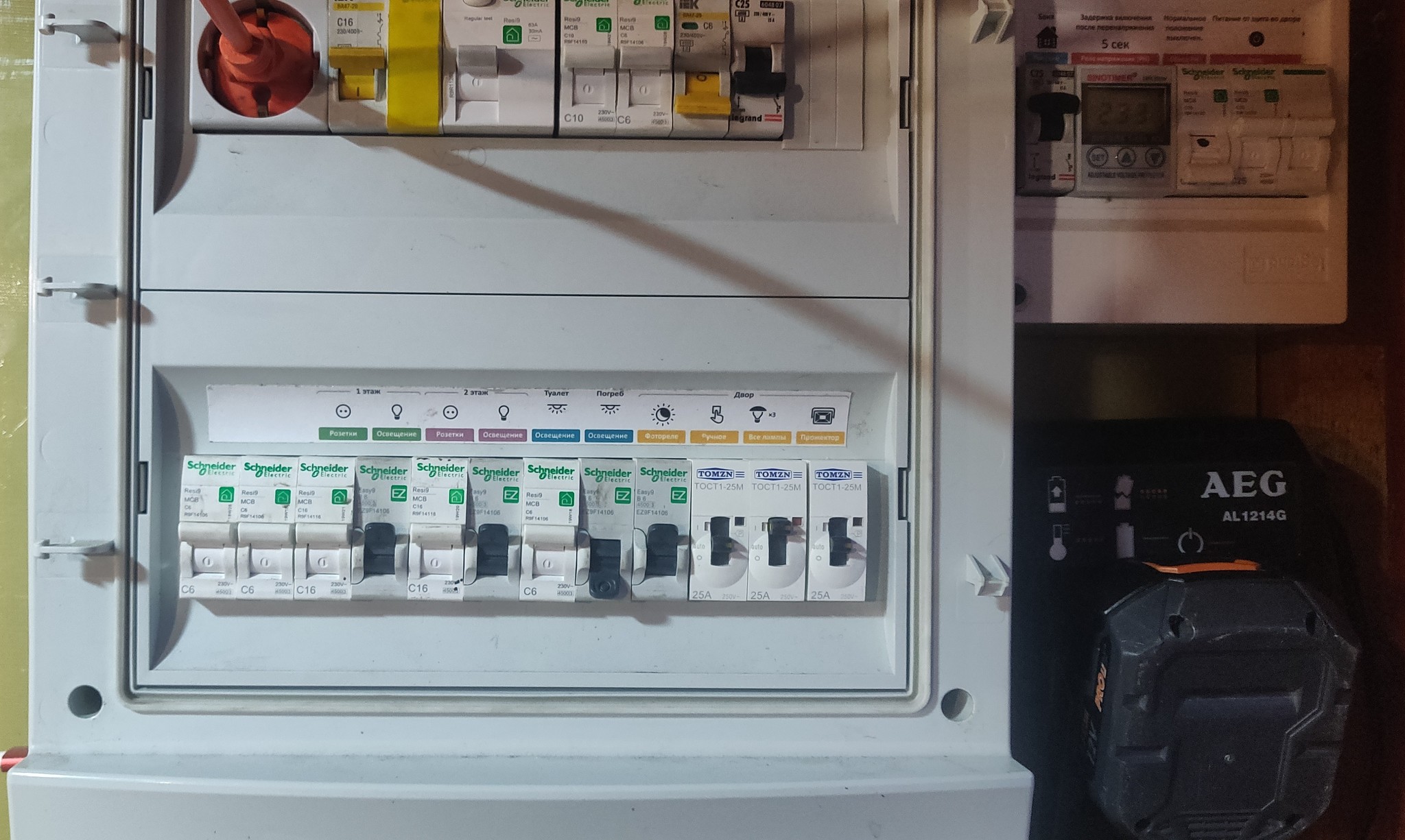

Что б жене не объяснять надо все подписать https://elstickers.ru/ или     Бесплатный сервис для печати маркировки в электрощит))))))

лампочки накаливания заменить на диодные :)

кондиционер может требовать и более 16А, надо смотреть руководство, а то вдруг купишь автомат класса А, и его будет вышибать от пускового тока компрессора.

После счётчика ставь можно обычный автомат или ДИФ . УЗО я бы вообще не ставил . Так как есть ДИФ автоматы . Так же выбирай по отсетчке ! Что бы на вводном отсечка была больше чем на остальных . По опыту было что УЗО выгорело хренам ) так как оно не работает как автомат .И как по мне , лишка ты ставишь )) Я ставил вводной ДИФ , ванная диф и всё . Далее диф на варку , автомат на духовку и по комнатам 1 автомат на розетки зал , один на освещение зал . Всё! Нахрен заморачиваться , если у тебя хорошей и качественной фирмы материал . Только на свет я ставил не С а В .

тогда зачем вам ненужный рубильник или автомат?) если выбьет так выбьет с вводным и все равно надо топать в труселях. А вы им и пользоваться не собираетесь, зачем ставить? я вам выше и писал. Его наличие или отсутствие на схему ни как не влияет, только на место в щитке и ваш карман.

Стандартный счётчик для квартиры имеет обозначение 5(50)А, что номинальный ток для него 5А, а максимально допустимый 50А. Но максимально допустимый - это ток после кратковременной работе на котором он сохранит работоспособность.
Изначально Вы не правильно поставили вопрос. Схема должна иметь:
1. Наименование или назначение потребителей.
2. Тип и сечение кабеля до потребителя.
3. Тип и сечение кабеля от щитка до квартиры.
4. Тип и сечение кабеля до счётчика (от щитовой).

Без этих знаний можно спалить счётчик (как я уже говорил) или кабель от этажного щита до щитовой (соседи спасибо не скажут).

Что значит - не думал? Их там нет, потому и характеристика В. На освещение кстати тоже В.
Но есть ньюанс. Для домашнего применения типа Akti 9 Шнайдер и другие производители не выпускают автоматы с такой характеристикой. Придется брать дорогую серию Easy 9, получится сборная солянка. Вот у меня так на даче. И ещё учти, что поф. серии существенно дороже.

Только тогда такую сеть вести кабелем не 1,5мм, а 2,5мм.

у вас у второго автомата и рубильника одинаковые функции.Если часто приходится все обесточивать, то есть смысл в рубильнике или автомате в помещении. В частных домах ввод на столбе и лестница нужна, потому в домах и дублируют. А если у вас норм доступ к щитку , то в квартире можно и не ставить.

1 Отключать для работ по замене других автоматов , реле напряжения, проводов между ними.

2 отключать на поездку, но у вас нет отдельного автомата на неотключаемые группы( холодильник, роутер, видеокамеры, автоматика аквастопа, сигнализация)

автомат оно не заменит, и на вряд ли вам понадобиться все гасить в квартире, это так редко( почти никогда ), что можно и на площадке сделать

Духовку в общую сеть розеток кухни можно включить и на 25А автомат, а вот варочную панель - отдельный автомат. У меня к примеру варочная панель 8кВт

Также могу посоветовать использовать кроссмодуль для разводки питающих проводов к автоматам)

Меня не розеточные группы смутили, а те два предохранителя возле лестничной клетки дублирующие друг друга и предохранитель в щитке лестничной клетки.

То есть все розетки подключаются к трем автоматам?

Реле напряжения хорошая штука, ставь на входе, у нас в доме за 4 года с установки уже были случаи когда напруга переваливала за 300В и у соседей без защиты сгорала техника. А вот марку не подскажу, не помню уже

На плиту  не рекомендовал бы ставить автоматические выключатели с характеристикой В

я так понял это группы, просто нарисовано так

хотя если это на каждый болк розеток, а не на комнату это перебор

До счетчика автомат должен пломбироваться, надо предусмотреть бокс под пломбу.

1 узо на квартиру двушку. О каких ложных срабатываниях вы говорите? Просто уже 3 года живу не туда и все прекрасно

номинал УЗО должен быть не менее суммы номиналов автоматов после него

Тем, что C дешевле, а нужды в B нет

. Стиральная машина подразумевала узо в ванной. согласен не у всех она в ванной. А вот на аквариум сомнительно. если он в комнате , а там сухой изолированный пол то оно не чем вам не поможет. да у по схеме у вас на каждую розетку свой автомат, а не как вы говорите один на розеткИ

Реле напруги через контактор пожалуйста. Внутренние релюхи у них сопли.

Я в основном УЗМ-50ц от МЕАНДР ставлю, некоторые ставят RBUZ.

Однушка ?

Какие вопросы? Номинал узо должен быть не меньше номинала автомата.

40А > 32A

Если УЗО от Шнайдера ещё не купил, не бери. Они электронные. Засада в том, что при пропадании ноля, они перестают работать. Электромеханические - Хагер и ABB 202FH из бюджетных рекомендую. Отличить электромеханическое от электронного довольно просто - подать напряжение 3-9 вольт от батарейки на оба фазных или нулевых контакта. Должно сработать. Или второй способ - мощный неодимовый магнит возбуждает токи в трансформаторе, что тоже приводит к срабатыванию реле. Магнитом надо проводить в том месте, где внутри находится транс. У разных реле в разных местах. Поищи видео на Ютубе.
У тебя конечно реле напряжения стоит, оно по идее при отгорании ноля должно спасти, но всяко бывает. Я не люблю электронные. Механика безопасней.

ставь реле защиты по напряжение и по току-оптимально на 32А

Есть TDM, но не знаю стоит ли им доверять?

Не стоит.

УЗО на 40А т.к. у себя не нашёл на 32А от schneider

А зачем искать 32А, если 40А самое то?
