Сверление под углом на Sinumerik⁠⁠

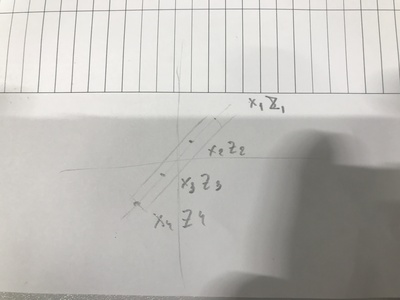

Если, говоришь, все равно на компе считаешь координаты начала и конца. То можешь варварски так же на компе насчитать промежуточных точек по достижении которых сверло будет выезжать назад и возвращаться обратно в ту же точку продолжая сверление до следующей.

Наставник за такое смешал бы меня со стружкой и аннигилировал😁 но это будет работать.

Не сразу въехал, у него поворотная приспособа на шпиндель. Тут действительно этот цикл не подойдет тк станок не знает, что сверлит под углом.

Сверление написано вручную по координатам начала и конца.

Впринципе можно подпрограмму вручную накатать, чтоб, допустим через каждые N мм сверло по той же траектории возвращалось в начальную точку и назад до тех пор пока не будет достигнута конечная координата

Интересно, буду следить. Там же и подход/отход должен быть по двум осям! Значит предложение следующе, идем в компутер и прорисовываем чертеж, модель, инструмент, и описываем координаты движения двух точек. Без циклов, что мы к ним пристали?)) Сам часто не использую циклы при сверление на 5 осях! Готов помочь, но со временем туго.
п.сы. не забываем про цековки. И выкладывание видео с результатом.

Команда rot x20 поворачивает систему координат вокруг оси х на 20 градусов. После команды если вписать g1 z-20 то станок должен поехать под углом. Sinumerik 840

Ну значит точки есть, отлично, для себя родного создаём параметрическое программирование с выходом из детали, и остановкой сверла на дне! По G04.
