Sony dualshock 3 v3 "что внутри"
доброго времени суток всем читающим.
в этот раз ко мне на ремонт приехал очередной геймпад.
комплектный контроллер от ps3 super slim (она же хлебница/кастратка)
хотелось бы рассмотреть именно его, из за нестандартных внутренностей
(основное фото из старой коллекции)

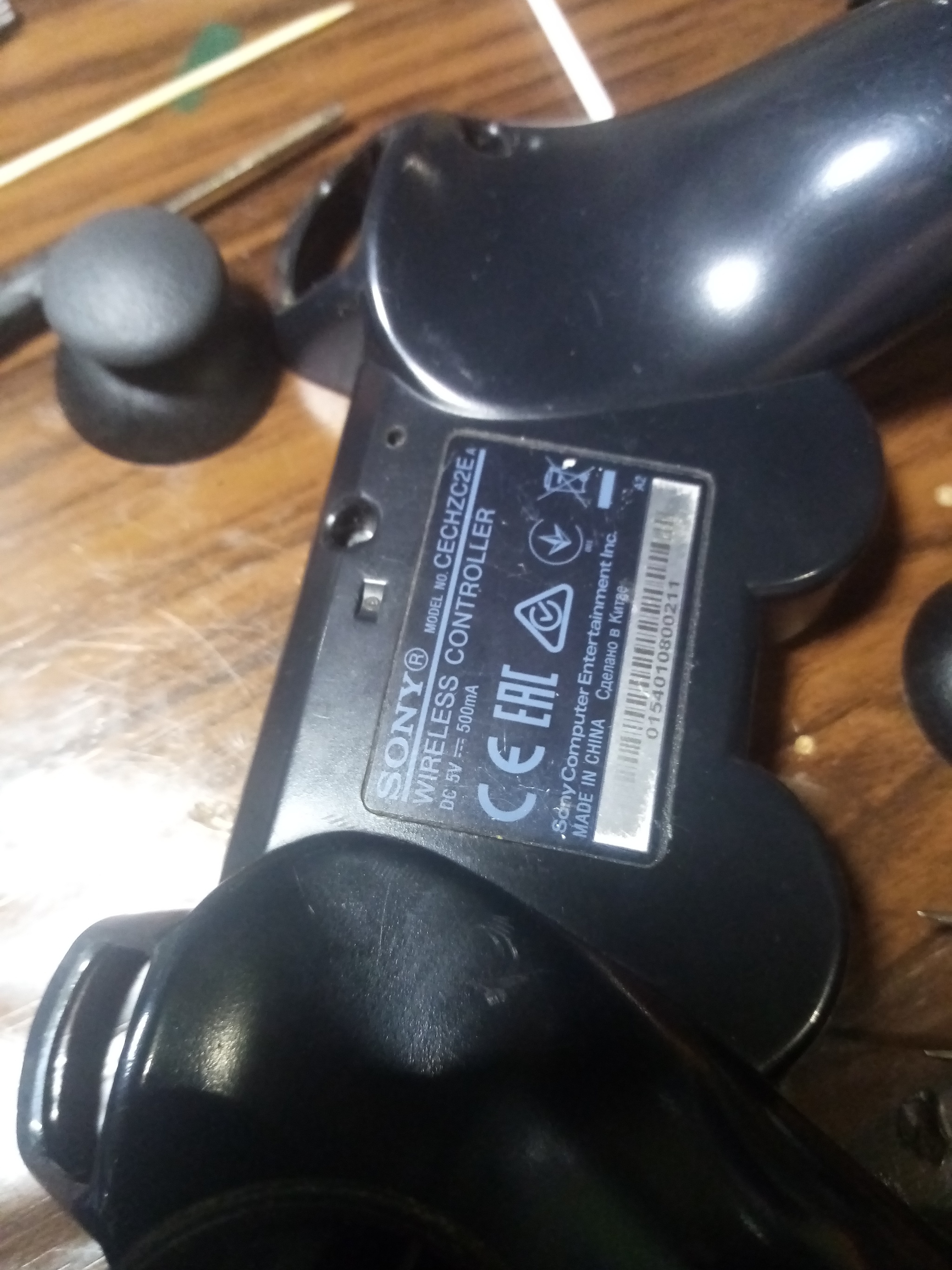

маркировка на обратной стороне
смотрим внутренности.

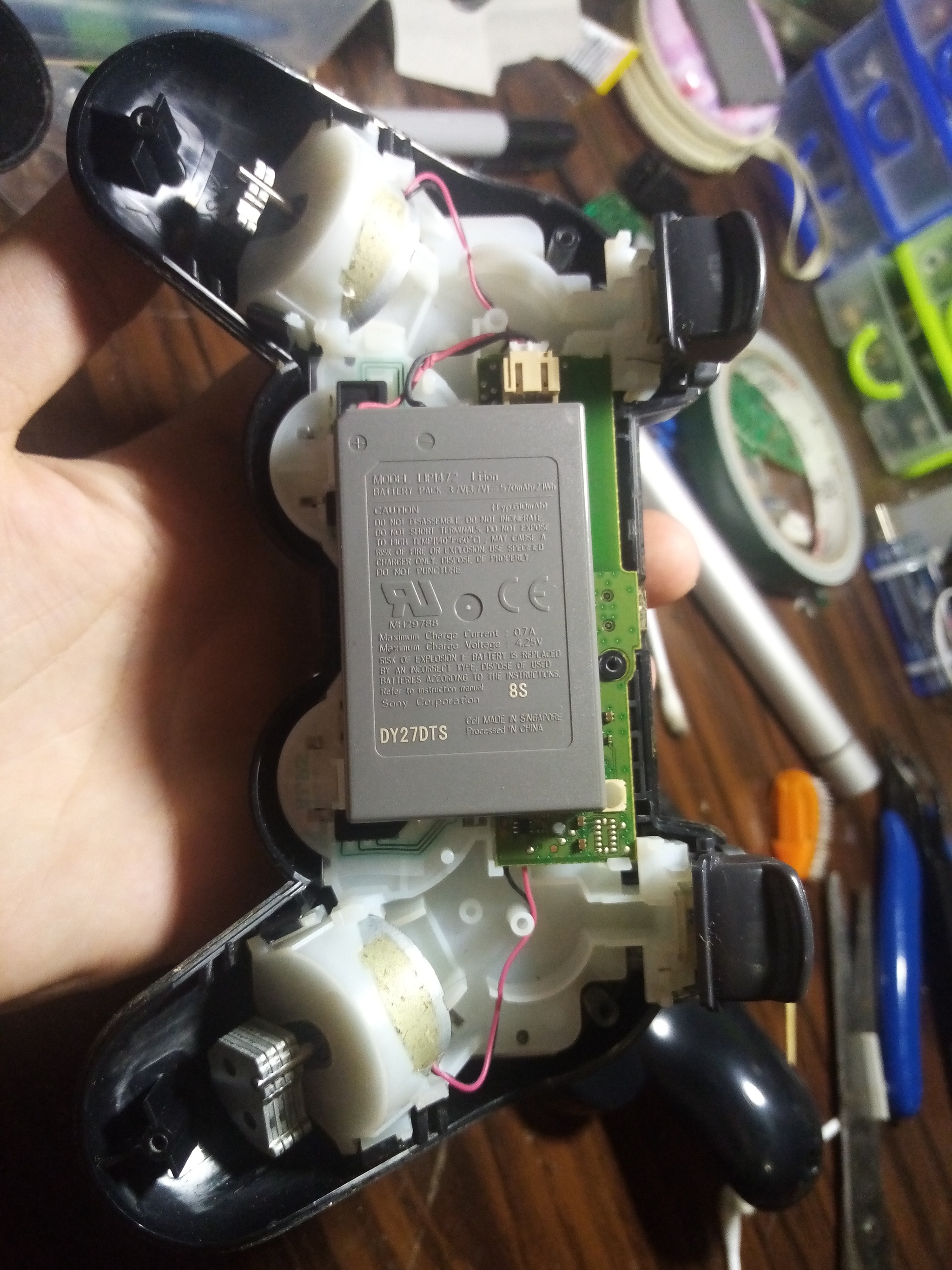

стандартный акб 580mah (зато держит месяц, не то, что , эти ваши дуалшоки 4)
убираем акб, достаем подложку с основной начинкой.
вот тут хотелось бы рассмотреть более детально.
это самая компактная полноценная плата из всех современных геймпадов.
(не берем в расчет микро смартфонные недогеймпады с али)
на этот раз имеется 2 контактных пленки, несовместимых с каким-либо из аналогичных.
с лицевой стороны- основная пленка схожая с дш2/дш3/дш4
(дш- ДуалШок)

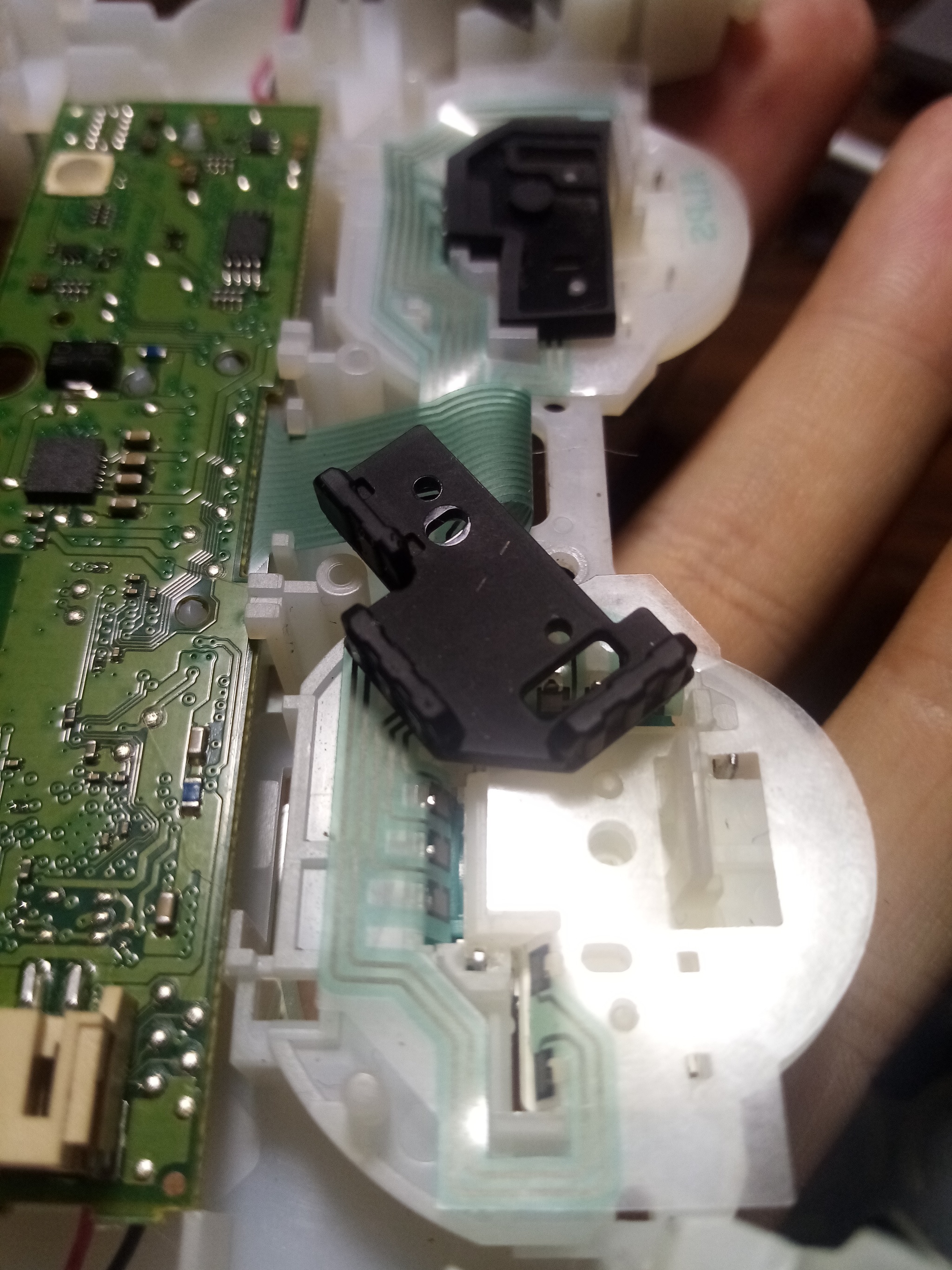

а вот и самое необычное, единственный аналоговый стик который не впаивается вот прям совсем.
к нему подведена контактная пленка с отверстиями, которая прижимается к контактам кнопки и потенциометра специальной (хитровы**аной по форме ) резинкой.
вот тут и огромное приимущество со стороны ремонта (быстро и без пайки)
и огромный минус со стороны конструкции.
так как, стик является проводником тока (~4v) контакты со временем окисляются, что приводит к разрыву цепи и отказу/глюкам самого стика.
во всех остальных частях - геймпад полностью идентичен всему поколению дш3
аналоговые стики полностью совместимы с геймпадами ps4/x one
всех благодарю за внимание, надеюсь информация пригодится.
