Селфи-палка с разъемом для наушников⁠⁠

Мне потребовалось модифицировать под себя селфи-палку, добавить в нее гнездо для подключения наушников:

Зачем это нужно? С этим вопросом ко мне обратились в личку 4 человека. Прям не поленились, нашли по нику и написали в телегу.

Начну с плюсов такой гарнитуры:
- заряд гарнитуры ограничен исключительно зарядом аккумулятора и гарнитура не будет разряжаться при низкой температуре, скажем при -20 градусов (до глобального потепления -24 было нормальной температурой для Нового Уренгоя, не знаю как сейчас).
- микрофон можно держать на заданном расстоянии от рта. Да, есть гарнитуры, которые позволяют установить расположение микрофона
-- цена. Проводная гарнитура (конкретно моя) стоит значительно дешевле беспроводной

Минусы:
- наличие проводов.
Пожалуй это все минусы. Плюсы, которые я перечислил оказались для меня более весомыми.

Сборка селфи-палки

Для устройства нам потребуется:
- селфи-палка
- провод МГТФ 0.12 мм (длина зависит от длины селфи-палки)
- входной и выходной mini jack 3.5 разьемы на 4 пина
- изоляция для провода

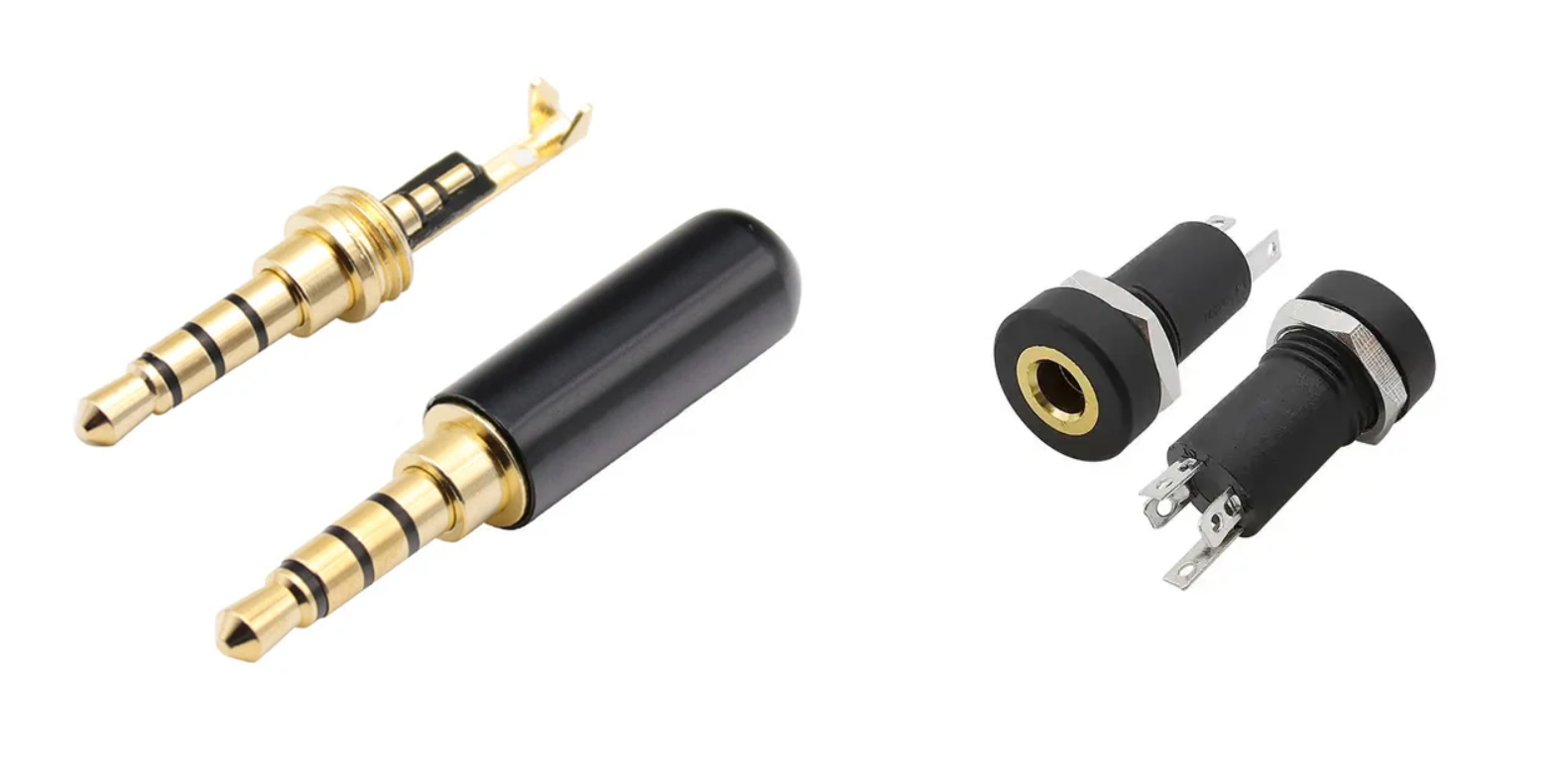

Разьемы можно приобрести на китайском сайте. Ссылки прилагать не будут, взял такие:

МГТФ провод можно приобрести на Авито. Это достаточно дорогой и качественный провод, как раз подойдет для селфи-палки. Розничная цена на него колеблется на уровне 20 руб. за метр.

Кстати, у меня есть много МГТФ провода сечением 0.5 мм (рыночная цена 32 руб за метр), могу продать кому нужно подешевле чем продают на рынке.

Распиновка разьема следующая:

Пины 3 и 4 могут меняться местами. Во всяком случае в сети мне попадались распиновки, где микрофон и общий провод были перепутаны местами. Расположение общего провода на разьеме своего телефона я определил экспериментально.

Кнопка на селфи-палке замыкает микрофон и общий провод. Селфи-палка становится своего-рода удлинителем провода от наушников. Кнопку селфи-палки нужно подключить параллельно к проводам микрофон - общий. При нажатии на кнопку происходит замыкание микрофона и общего провода. Если во время нажатия на кнопку вы общаетесь по телефону, то собеседник не услышит ваш голос.

Вроде все отлично расписал, но когда стал собирать, оказалось что телефон не видит наушников.

Прозвон показал, что удлинитель собран верно. В то же время телефон воспроизводил звук через наушники, но при подключении наушников через удлинитель звук пропадал.

Что не работает 👀?

Вот я и задумался о том, что же тут может не работать. На минуту подумал, что помехи в проводе возникают из-за отсутствия на моем удлинителе металлической сетки-фильтра. Но мой жизненный опыт подсказал, что дело не в ней.

Пробовал подключать наушники через селфи-палку к другим телефонам, не работает.

В итоге где-то час думал и пытался понять что же не работает в этом проводе-удлинителе 😂

Господа, ваши предположения? Может кто-то догадался?

В общем, у меня опыт работы с электроникой +-пару лет, у отца наверно около 40 лет и 30 лет на должности инженера АСУ. По этой причине я попросил подсказки у семьи.

Ну что, отец прозвонил все мультиметром сам, повертел провод и сказал что контакта нет между телефоном и китайским разьемом.

В общем, я разобрал телефон 😂 чтобы посмотреть где же проблема:

Проблема в китайском разьеме с Алиэкспресс. Он почему-то капельку длиннее чем разьем наушников и этого было достаточно чтобы не влезть в гнездо телефона полностью. И это, собственно, привело к отсутствию контакта. Если присмотреться, то на фото можно заметить как ножка контакта касается изолятора, а не разьема.

В итоге подпилил немного разьем и все влезло и заработало.

Вывод
Хорошо когда рядом есть знающие люди и запасной телефон для экспериментов 😂
