Ретропонедельник #1 Хевел-4
Надо бороться с прокрастинацией, сколько можно откладывать и откладывать?! Я затеваю проект виртуального музея советской бытовой техники, благо у меня скопилось достаточно материала.
Общая идея – сохранить в виртуальном виде историю отечественной бытовой техники (и не только), всех тех устройств для дома, которые производились в СССР. Разобраться, какие устройства были клонами западной техники, а какие – оригинальными разработками. Заодно разобраться с внутренним устройством техники. И аккумулировать доступную информацию систематизировав в одном месте.
Музей родился не на ровном месте, на его создание меня вдохновили другие виртуальные музеи, которые, несомненно, заслуживают вашего внимания:
Шикарнейший виртуальный музей «Отечественная радиотехника ХХ Века» (http://www.rw6ase.narod.ru) созданный Валерием Григорьевичем Харченко.
Виртуальный музей реле, релейной защиты и противоаварийной автоматики созданный Никитой Любимовым (http://museumrza.ru) Он есть на пикабу @rzia
Виртуальный музей советских синтезаторов (http://www.ruskeys.net/synths.php)
Виртуальный музей электронных раритетов. (http://www.155la3.ru/)
Виртуальный музей калькуляторов Сергея Фролова. (http://www.leningrad.su/museum/)
Виртуальный музей «Советские инновации в бытовой радиоэлектронике» (https://red-innovations.su/) созданный Максимом Сысоевым и Игорем Емельяновым. Некоторые экспонаты меня удивили, жаль до крупных серий не дошло(
Виртуальный музей Ретро-компьютеров и другой старой техники (http://retropc.org)
Виртуальный музей светотехники (https://old-lighting.ru/ru/exposition)
У меня уже есть довольно много материала, который все лежит, и лежит в ожидании дополнений. И я решил – лучше выложить сейчас, чем когда-нибудь потом, поэтому буду выкладывать по понедельникам (я их назову “ретропонедельники”) по одному экспонату (или другой ретрожелезке). Сайт музея https://www.sovtech.su Надеюсь выйти на ритм и хотя бы один день (ха-ха. вечер после работы на работе) в неделю посвятить музею – оцифровке, реставрации. До осени у меня материала точно хватит (папка "разгрести" - 4 177 объектов, всего 23,7 ГБ). Кто подписан на меня, но не желает видеть этот формат - просто добавьте тег "ретропонедельник" в игнор :)

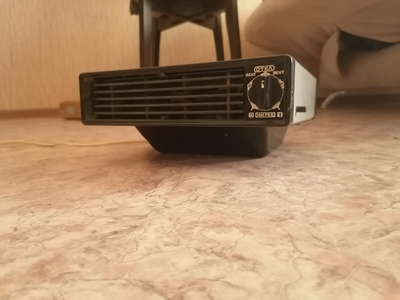

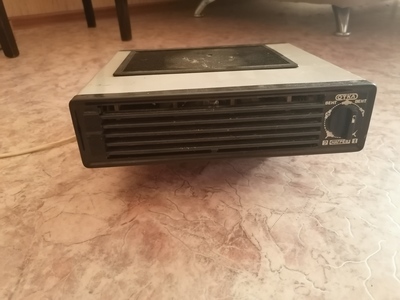

Тепловентилятор спасен он утилизации благодаря ребятам из Чистого Екатеринбурга)
Год выпуска 1989. Чебоксарский приборостроительный завод.
Корпус из красного пластика (полистирол), передняя панель из алюминиевого сплава. Видно, что этот экземпляр перегрелся, из-за чего корпус деформировался и появилась щель.

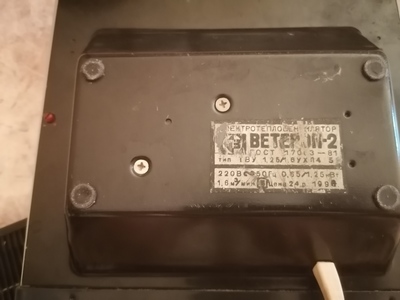

Содержимое надписи на нижней части:
ЭТВ1,25/1,6 ХЕВЕЛ-4
S1 220V ~50Hz 1.6 m3/min
Pc=1280 Wt Pн=1250/625 Wt
ГОСТ 17083-87
1989г ц28р
№04015651
Чебоксарский приборостроительный завод
Передняя панель отлита из алюминиевого сплава, качество литья отличное.
В корпусе предусмотрен отсек под излишки провода. С одной стороны решение удобное, видно проточку, позволяющую спрятать излишек провода, а не весь целиком. С другой стороны — смотанный в бухту провод будет нагреваться, особенно если сечение недостаточное.
Механизм шарнира. Шарнир неудачный, тепловентилятор все равно сползает под своим весом и скоба отгибается. Чистка и обезжиривание резинки не помогает.
Разбираем:

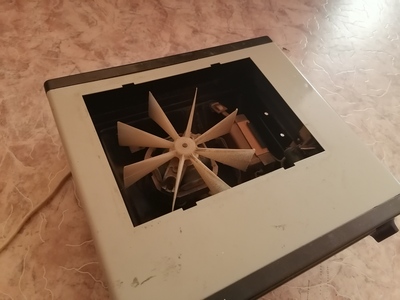

Видно следы «ремонта». Вентилятор по какой-то причине перегрелся, из-за чего начал плавиться корпус и лопасти крыльчатки. Так как лопасти деформировались — нарушилась балансировка, да и деформированная лопасть наверняка задевала стенки. Деформированные лопасти выломали, а также выломали две противоположные, для сохранения баланса. Это немного увеличило вибрацию, но тепловентилятор работает до сих пор.
Видно механизм защиты от перегрева. Биметаллическая пластинка деформируется и рычажком отключает клавишу включения. Нихромовая спираль крепится фарфоровыми проставками.
Сохранились остатки оригинальной коробки:
Двигатель изготовлен там же, на Чебоксарском Приборостроительном Заводе:
Маркировка двигателя:
1ДВЛВ 2,5-2У4 Е
~1Ф 220V 500 Hz 1989
ГОСТ 16264 1-85 №23429
Страничка экспоната на сайте музея.
---------------
