Ремонт разъема тачскрина iPhone 5c
Всем трям! ;)
Сегодня у нас в роли пациента айфон 5ц, у которого не работал тач. На нем подкинули пару модулей, со всеми не работает тач, значит, пойдем ковырять плату ;)

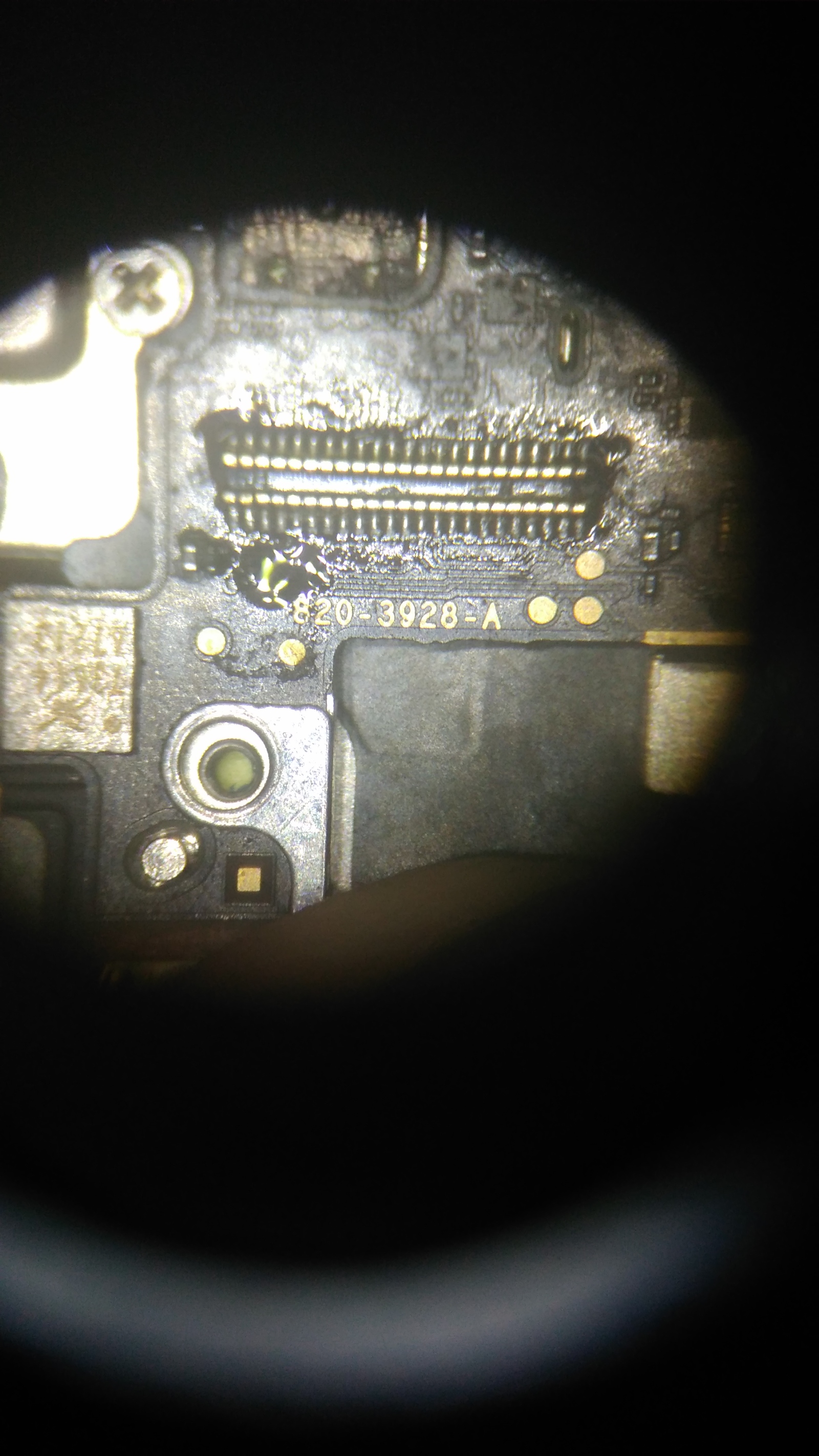

На месте разъема тача видны следы пайки, ага, значит, уже не в первый раз, и некоторые контакты разъема стоят криво.

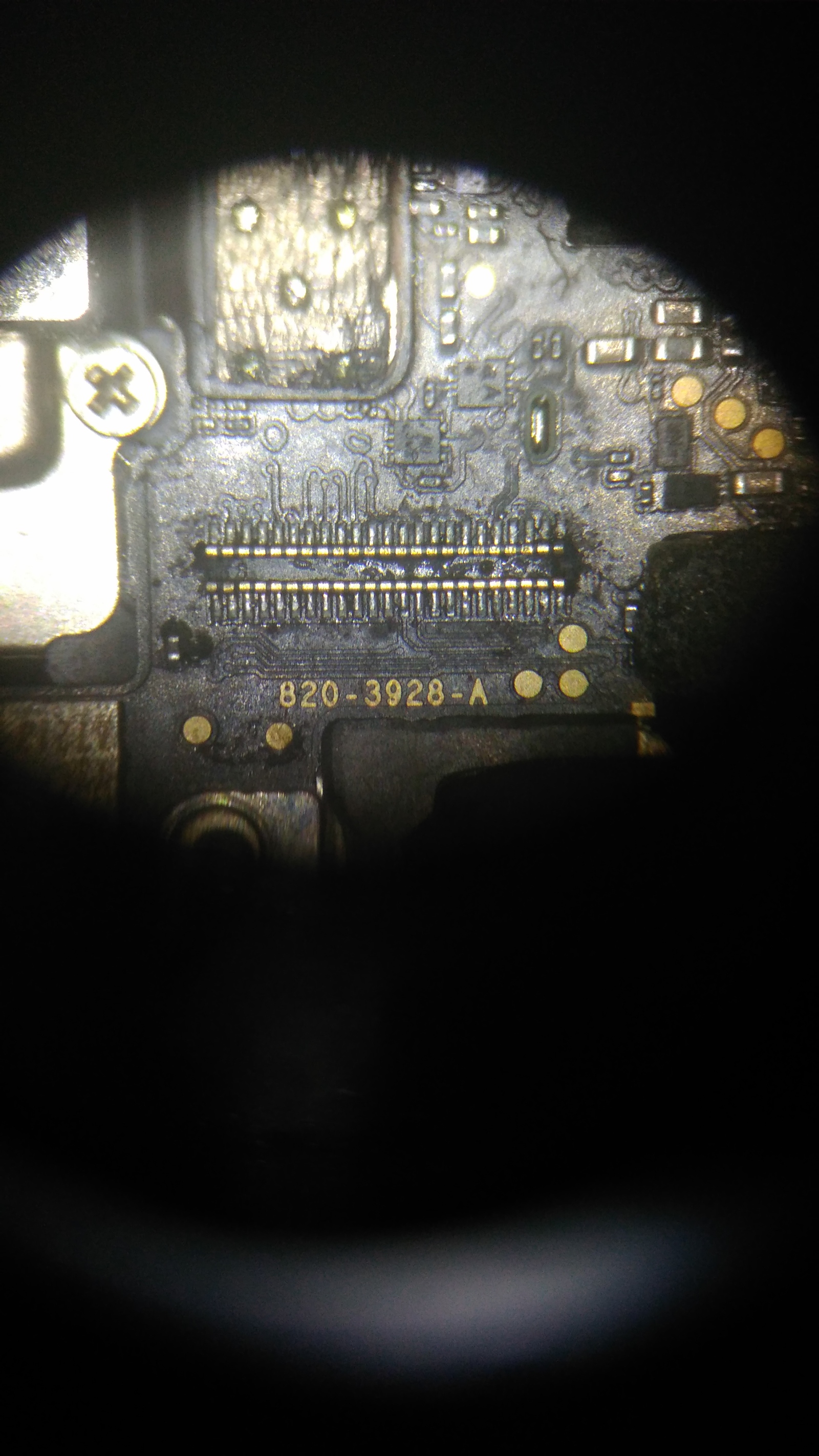

Пропаиваем контакты разъема флюсом и сплавом Розе, чтобы его было проще снять.

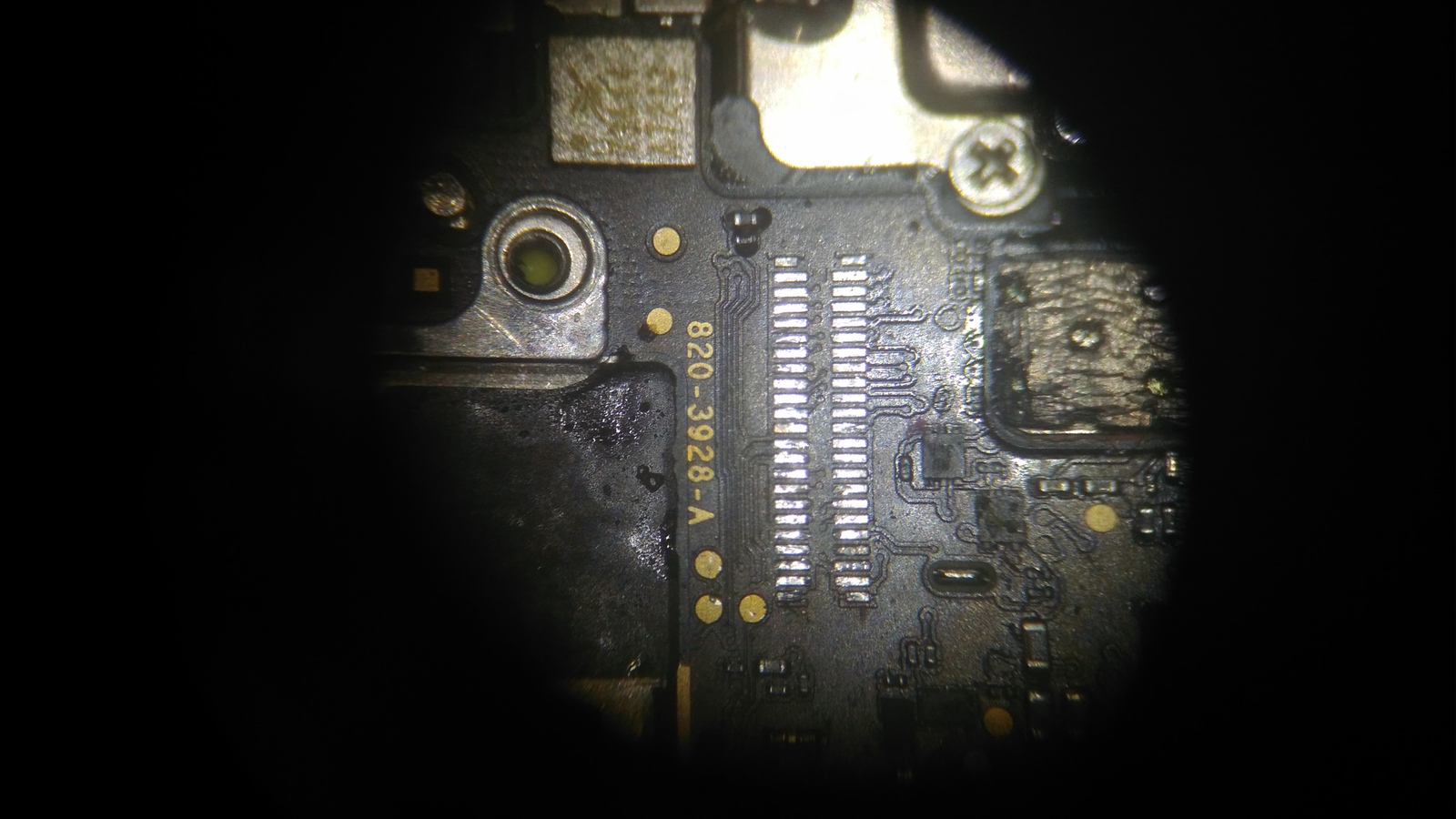

Снимаем разъем, он довольно просто снимается паяльником. Зачищаем площадку под разъем, заодно проверяем себя на рукожопство: все ок, все дороги на месте.

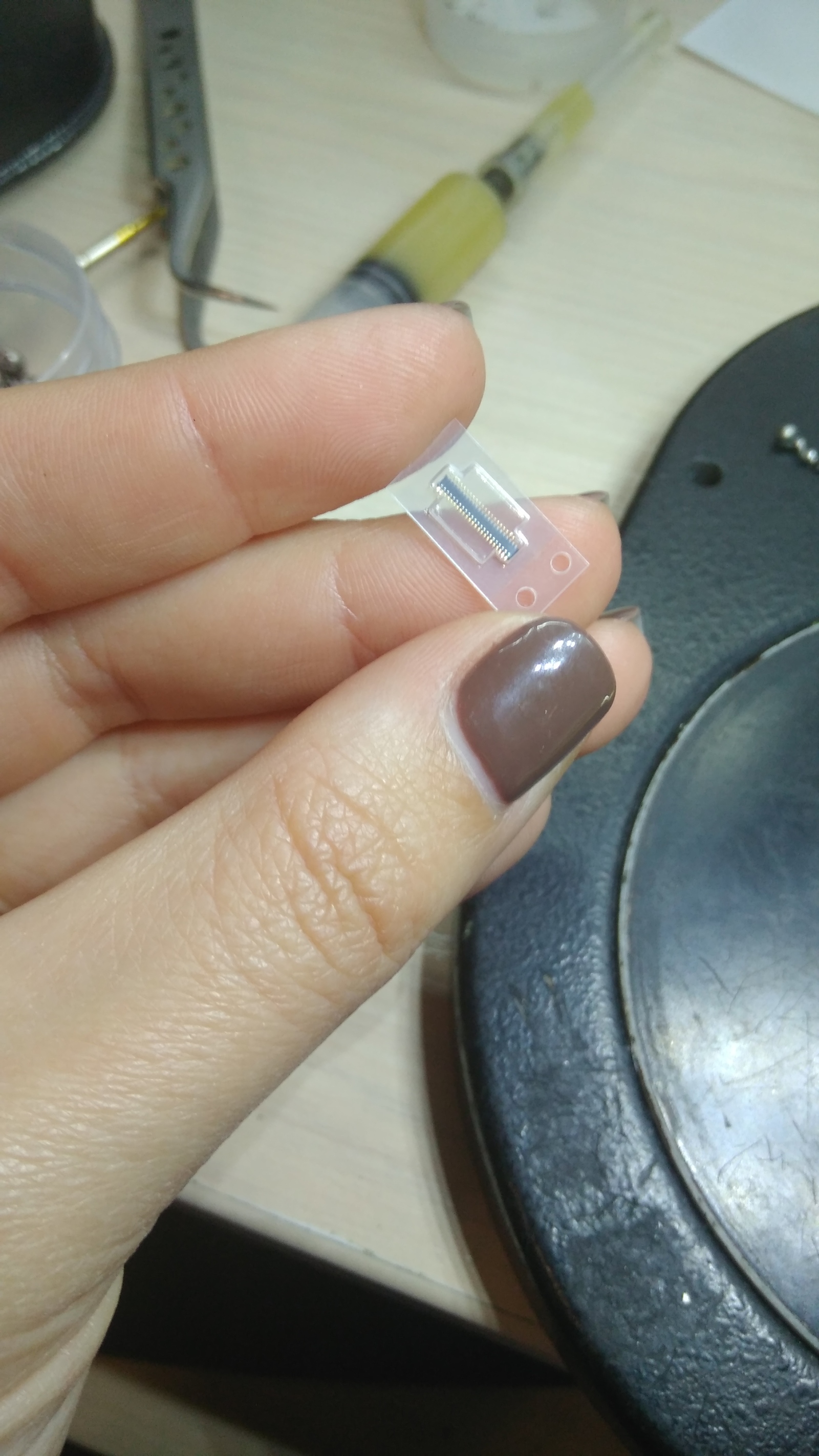

Залуживаем контактные дорожки, сажаем на них новый разъем. А вот и он ;)

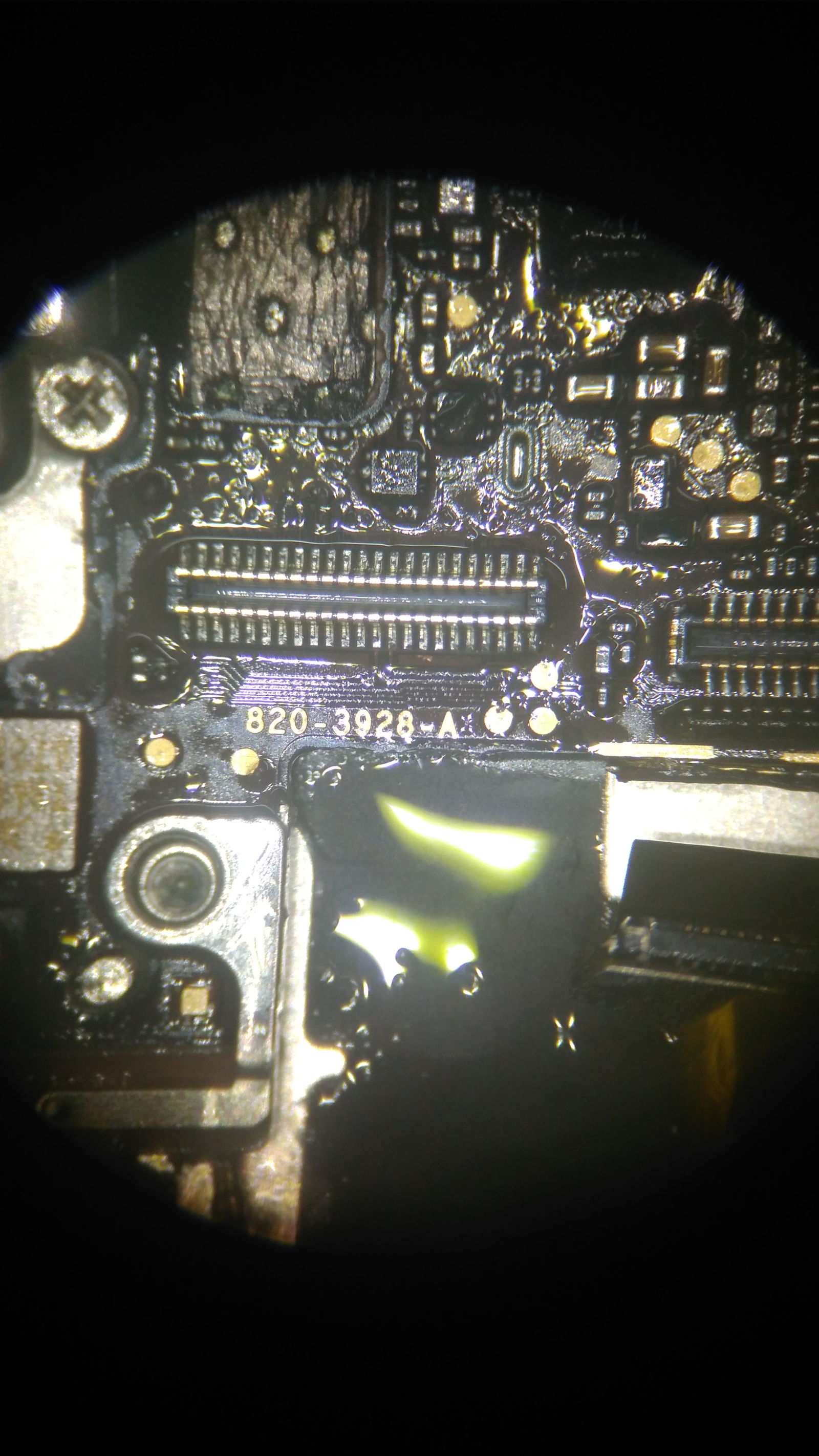

Сажаем разъем, припаиваем. После пайки сбрызгиваем все дегризером, традиционно ;)
Ждем, пока все высохнет, для спокойствия проверяем контакты на замыкание мультиметром. Все четко, контакты не пересекаются 👌
Ну и остаётся воткнуть модуль для проверки.

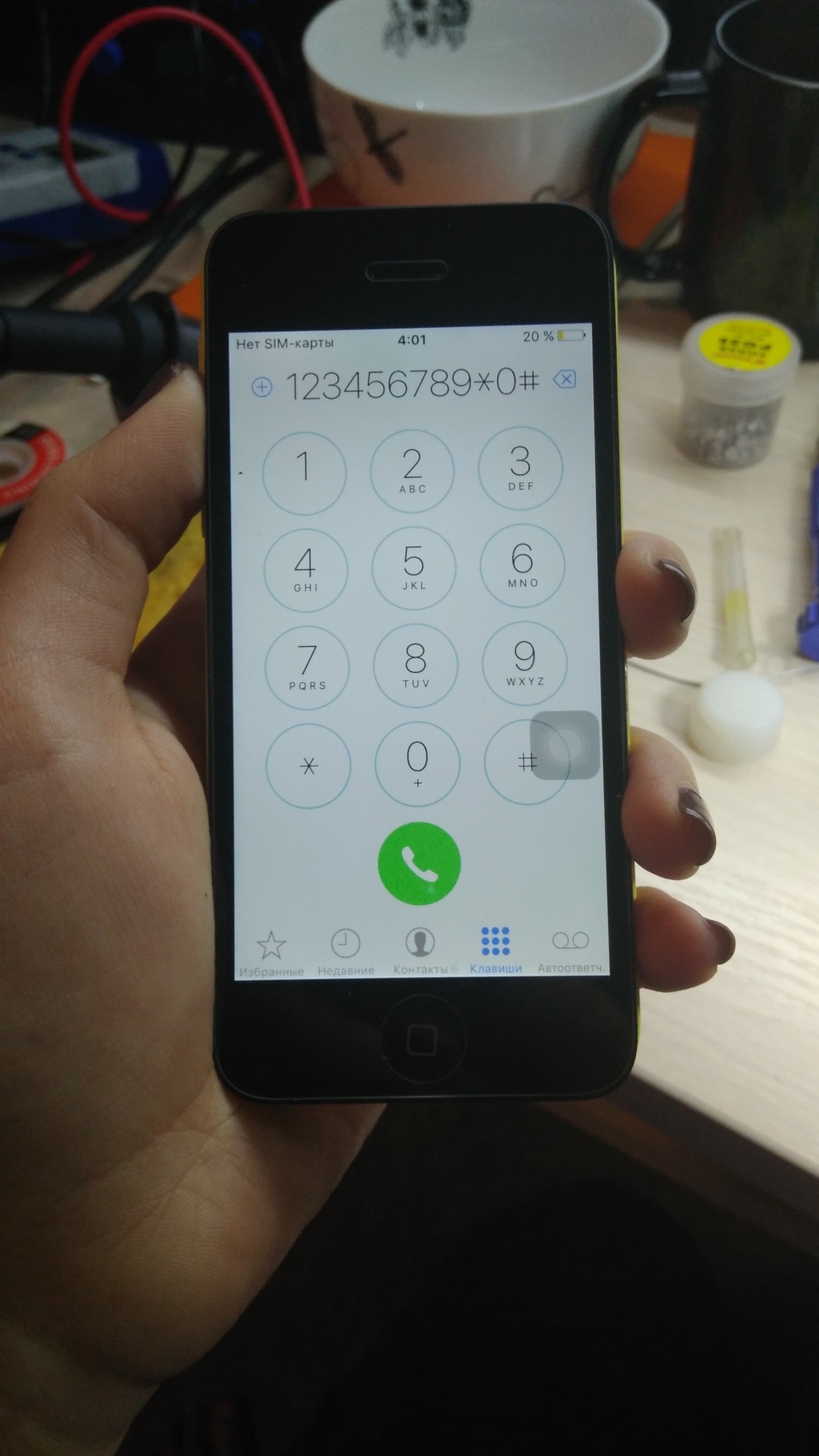

Тадам! Все работает :)
*тут традиционное напоминание, что я не сц, и занимаюсь этим по веению души, хобби у меня такое*
Связаться со мной можно через vk.com/fior_saoirse
