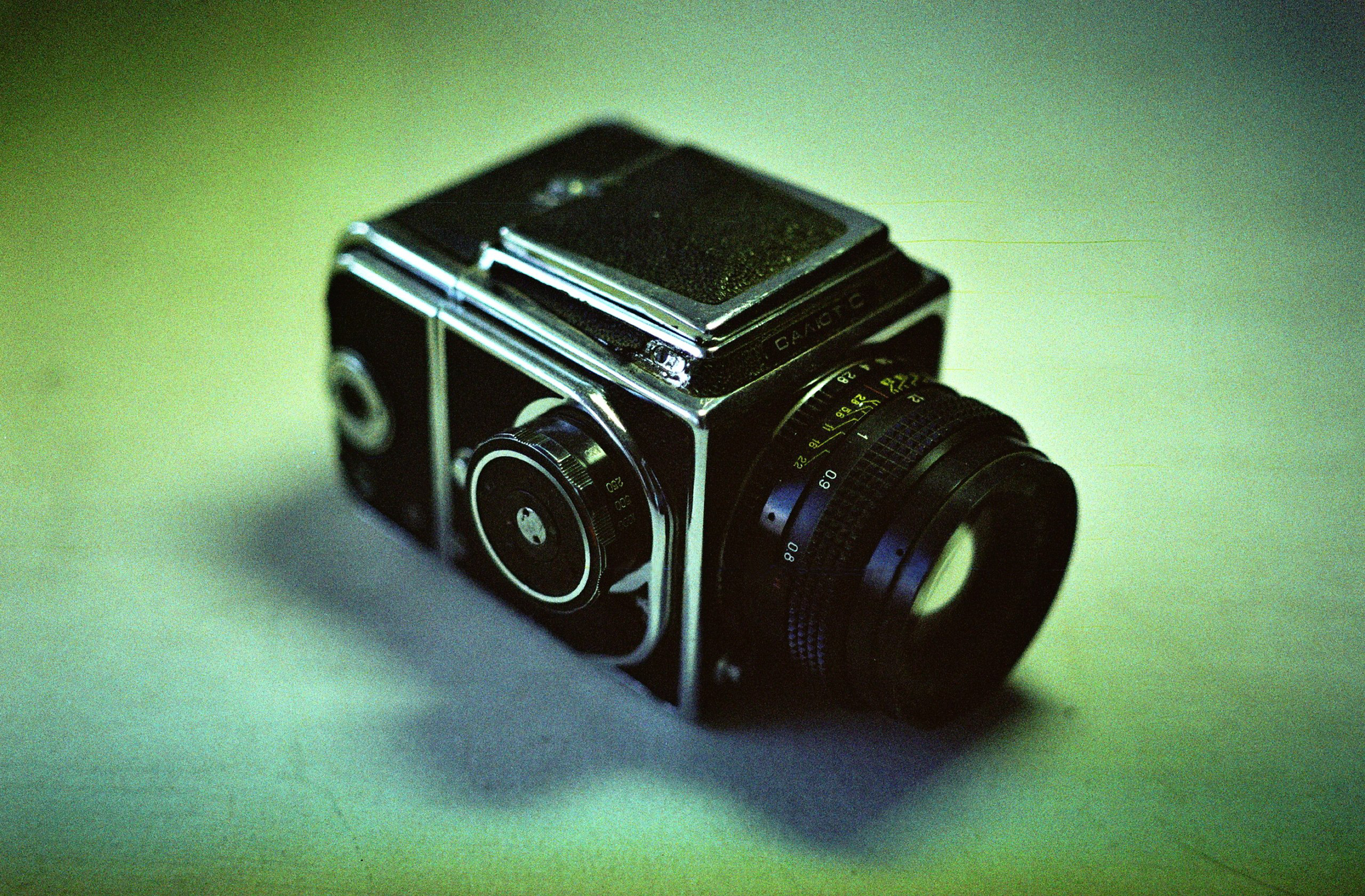

Ремонт фотоаппарата "Салют-С"
советская копия Hasselblad 1600.
В западном коммьюнити зовется hasselbladsky
Чуть ли не единственный аппарат завода Арсенал, который назывался НЕ "Киев". И то, даже он стал позже Киев-88. Видимо "Салют" это было какое-то минутное помутнение.
Добрых новогодних праздников. В конце года времени было мало, поэтому на освещение ремонтов тут дойти не мог, только краткие записи в телеге.
Фотоаппарат во владении у меня, был куплен не рабочим но буквально за пол часа без разбора был оживлен, не работала только выдержка 1/15, но зная какие муки вызывает переборка аппарата, оставил как есть. Казалось бы победа, но спустя год он таки помер, при чем ровно в тот момент, как я решил зарядить новую пленку)
Порвалась тесемка шторы, и спасибо что не посреди рулона пленки) Штош, делать нечего, надо лезть внутрь.
коврик грязный от остатков штор клиентского фотика. Наверное тут было препарирование экзакты. Снимаем ручку взвода.
Сие - задающий диск выдержек. Весь этот блок тоже снимается, 4 винта видны в основании этой конструкции.
Сняли.

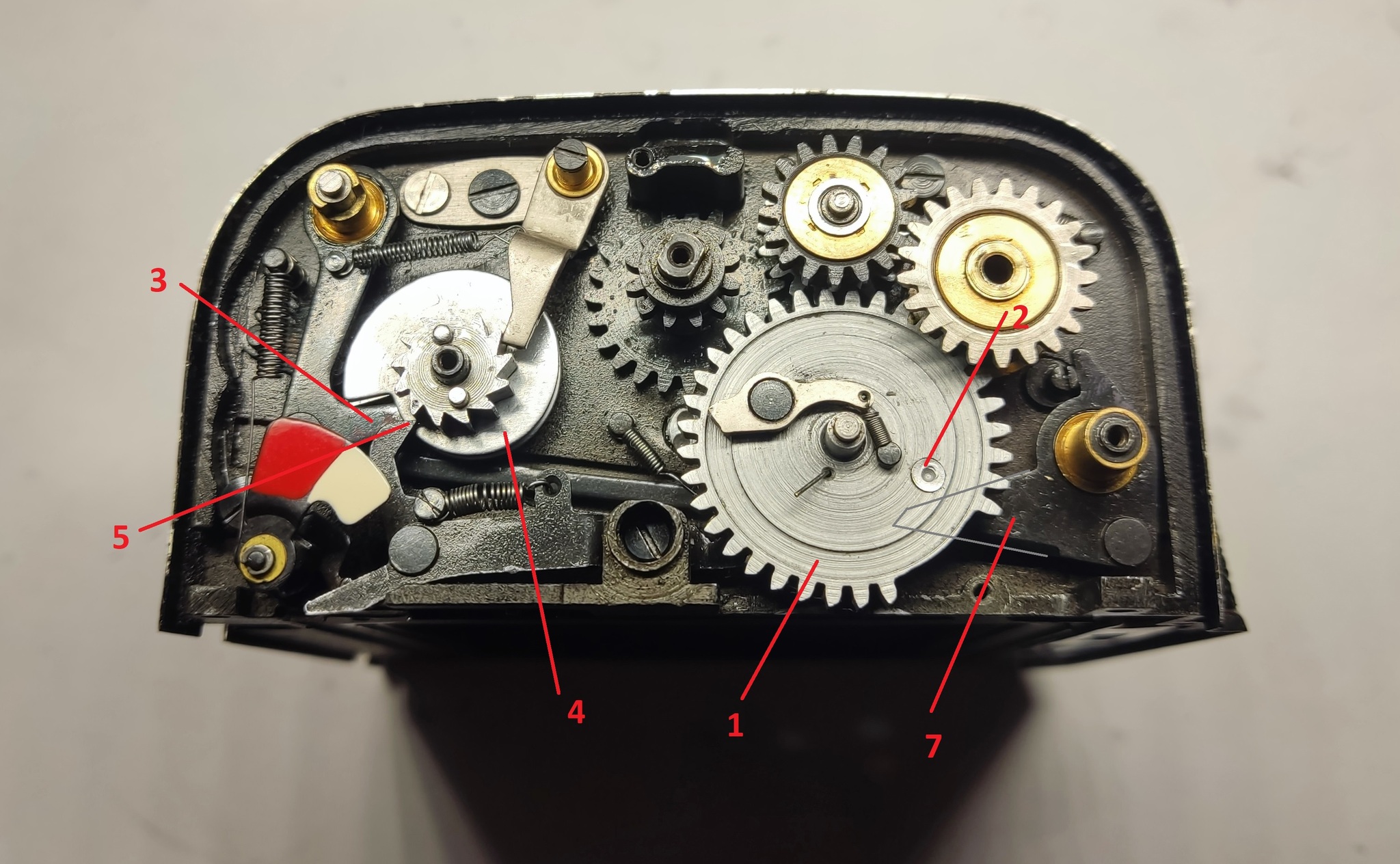

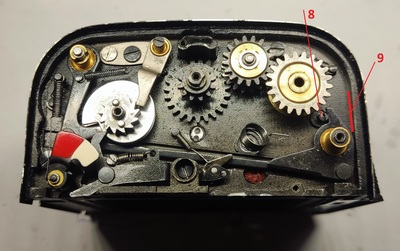

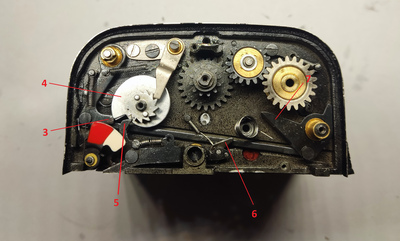

На этом этапе хотелось бы уточнить, что на фотке видно 2 шестеренки(там есть еще и третья внизу). Установить обратно блок с задающим диском нужно ИДЕАЛЬНО попав а нужные зубцы шестеренок. При этом просунув под рычаг зеркала. При этом как видите, видно что ты делаешь не очень хорошо. Очень удобно сделано, ставлю лайк.
снимаем обклейку спереди, кольцо байонета, и выкручиваем 4 винта. Так жн снимаем зеркало и обшивки изнутри.
Получаем такой вот кубик в кубе. Это правда уже перед обратной сборкой, но чтобы было понятно прикрепляю тут.
Начинаем разбирать тут
Снимаем фокусировочный экран и его рамку. Она же заодно прижимаем втулки осей штор.
И снимаем рамку кадрового окна(черная сзади. Тут собственно и видно проблему. Гильзу уже снял.
Как видите на шторке виден кусок оборванной тесемки. с гильзы ее уже снял.
Странно что я не сделал фото самой тесемки, но да бог мне судья) Особенность конкретных белых тесемок в том, что они толстые очень. Новые мои конечно тоненькие, для кинематики придется много подкладывать под ось.
Меняем тесьму!
Новая тесемка. Крепится на клей и спец скобкой.
Ответная часть крепится на гильзе своеобразно, не приклеивается ка обычно. На гильзе есть проточка. Тесьма прижимается штифтом в протоку, и оный штифт фиксируется кольцами сверху и снизу. Опять же - не удобно. Нижние колечки я вообще растянул, пытаясь поставить на место, пришлось их подклеивать, чтобы не соскочили.
От так вот.
Далее у меня была морока с натяжением шторок. Тут видны уже обе новые тесемки. И снятый блок пружин штор.
Выглядит как бинокль, вставляющийся в паз.
Далее все собрал, натянул, пощелкал, и заметил что порвалась шторка.
виден надрыв.
А его ведь не было. Почему, это я виноват? Посмотрел предыдущие фото, когда штора целая и я только меняю тесемку, можете увидеть там микронадрыв у борки. Я думал это соринка сначала, ан нет. Шторка сделана из очень нежной фольги, В момент обрыва тесемки шторка повисла только на одной стороне, и криво встала. Шторке это не понравилось, и появился надрыв. Который неизбежно увеличивается. Менять шторы пока в планы не входило, поэтому решил проблему не очень изящно, но функционально - заплатка с запасом по месту надрыва. Так мы зафиксируем и это место, и не дадим свету пройти. Так это выглядит уже после установки рамки кадрового окна.
Далее был заменен поролоновый демпфер зеркала.
А вот теперь самая душная для меня часть. Как я писал вначале, для работы аппарата чрезвычайно важно правильное положение блока выдержек и взвода. Поэтому ставим ручку на фотоаппарат еще без корпуса, когда все удобно посмотреть.

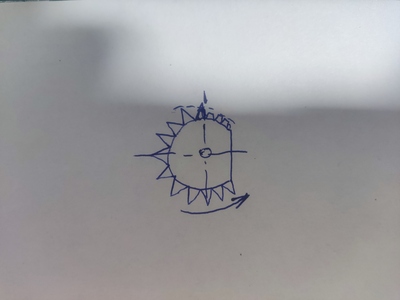

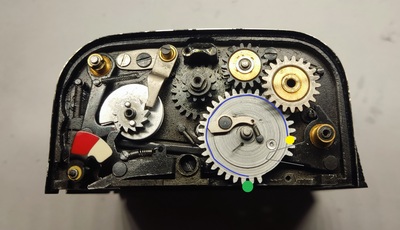

И тут долго, упорно, поглядывая в мануал разбираемся что куда и как должно встать, чтобы работали выдержки. И работали правильно. Дело в том что те 3 шестеренки отвечают за разное, никак не связаны, но их крутит этот блок в ручке. И за один оборот этой ручки нужно и прокрутить шестеренку продвижения пленки в кассете, чтобы конец хода совпал с ее упором, и две шестерни взвода затвора и штор. Самое тяжкое это именно шестерня связанная с диском выдержек на дне аппарата. Для меня подбор нужного положения зубчиков был потен. При неправильном положении выдержки будут какие попало, при этом и спуск не всегда будет возможен. Привет и спасибо Вите Хассельбладу за конструкцию. Надежность, Удобство - это все про него. Но мы его любим и таким.
Наконец-то вставил в корпус.
Ну и финальное фото с виновниками этого ремонта.
В итоге все заработало. Помните я говорил что не работает выдержка 1/15? это вот не подобрали правильное положение зубьев, когда в него лазили до меня.
Остается лишь молиться, что б он работал и дальше. Хотя в целом уже не так страшен черт, когда влез внутрь. Кстати у меня не удавалось натянуть первую шторку так, чтобы работала 1000 выдержка корректно. Никак. Собрал - стало лучше, но не идеально. Фотик полежал месяц. Теперь все работает.я не наврал ахах. Что это было - я не знаю. Поэтому традиционно в ремонт салюты не беру. Возьму, только если у вас будет какое-то нездоровое маниакальное желание отнести именно мне, что странно при наличии других людей, которые их ремонтируют и им это даже нравится)
Всем бобра, традиционно берегитес ебя.
