Просто царапина) Замена стекла дисплея iPhone 17 Pro на лазере⁠⁠

Сегодня я расскажу, как Apple опять придумала сверхпрочное стекло Ceramic Shield 2, которое всё равно разлетается как обычная керамическая тарелка от любой встречи с асфальтом)

Уже 5 лет, начиная с iPhone 12, Apple рассказывает, насколько крутое стекло они ставят в свои смартфоны. Сначала они добавили наночастицы керамики в 12-й серии, затем увеличили их плотность в iPhone 16, а потом вообще выкатили Ceramic Shield 2 с увеличенной твёрдостью для 17-й серии.

Но по факту они просто чередуют устойчивость к царапинам с устойчивостью к падениям, чтобы можно было написать, что новое стекло стало лучше предыдущего в 4 раза. Потому что нельзя сделать стекло одновременно устойчивым к царапинам и к падениям. И любое улучшение в одну сторону, например устойчивость к падениям, автоматически делает стекло менее устойчивым к царапинам. Такие дела)

Так что Тиму Куку можно безнаказанно рассказывать как они добились четырёхкратного прироста устойчивости к царапинам, которую сами же ухудшили в предыдущем поколении. Иначе яблочные трубки не купят)

Кому интересно о чем речь, можно глянуть на вражеском тытубе)

А ещё забавнее, что какими бы крутыми ни были эти стёкла, их всё равно разобьют и принесут к нам на переклейку, а показывать, как менять стекло на этой вундервафле, будем на примере нашего сегодняшнего пациента)

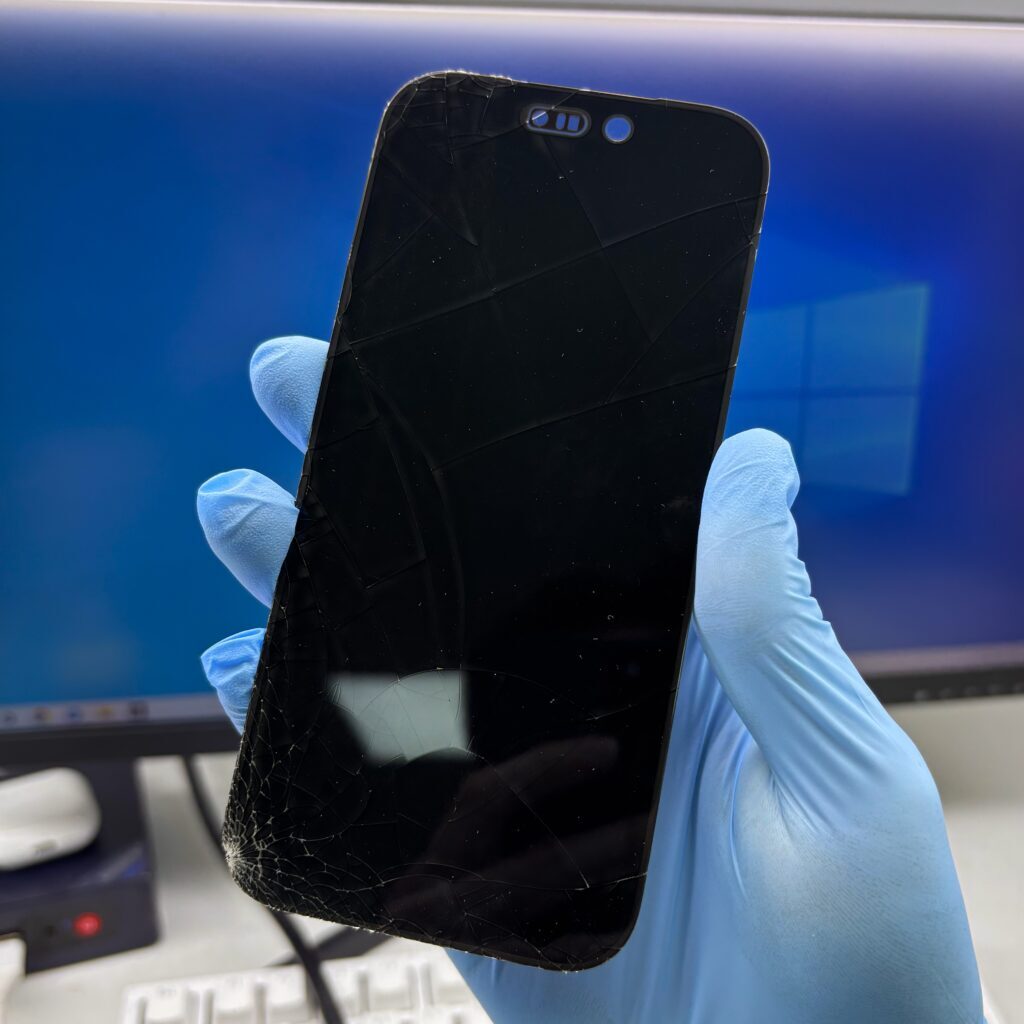

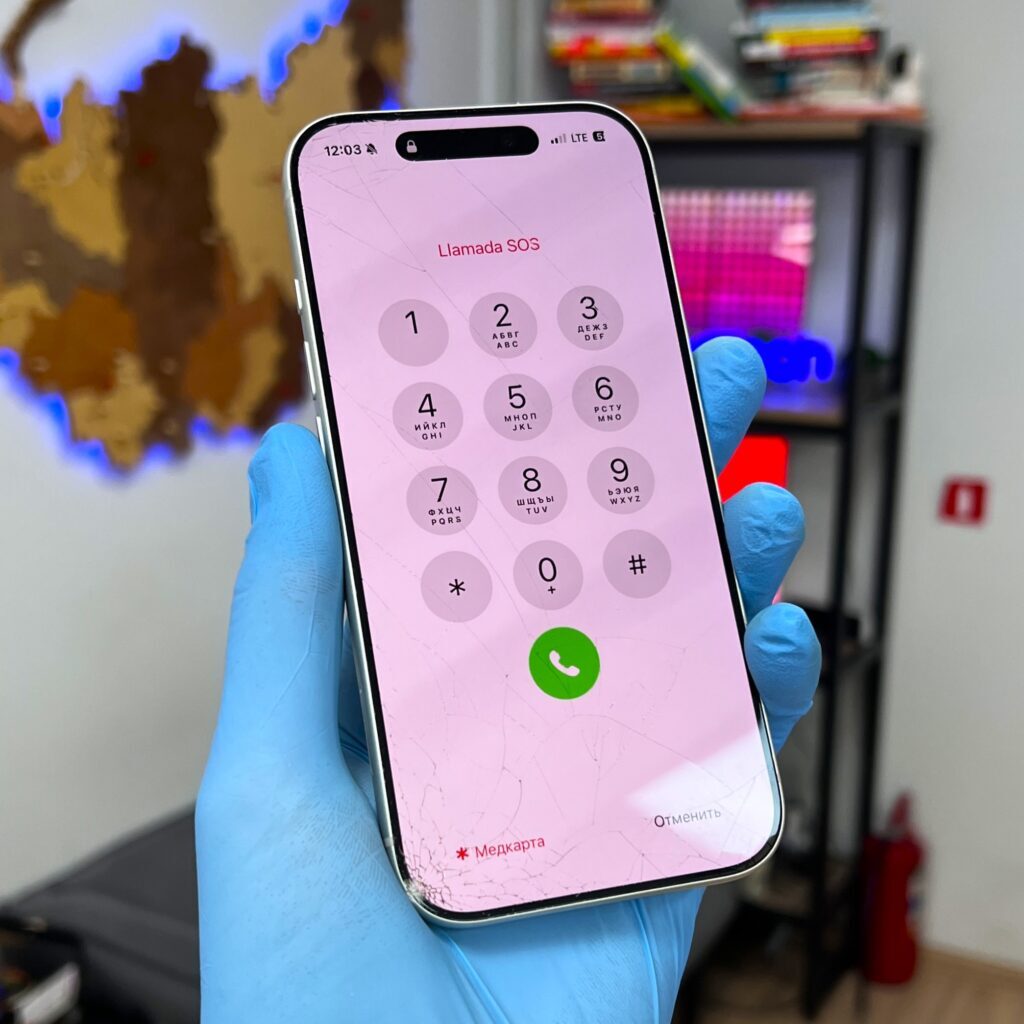

Знакомьтесь, iPhone 17 pro который проиграл в неравном бою с асфальтом)

Вот вам видосик для наглядности)

Интересно, что стекло на новом Ceramic Shield 2 теперь разбивается не извилистой паутинкой, а четырехугольниками с почти прямыми углами.

Изображение показывает без дефектов, за исключением маленького чёрного пятна в месте разбития, а это значит, что можно переклеить только стекло без замены дисплея и сэкономить кучу денег на ремонте. Этим и займёмся)

Снимаем дисплей

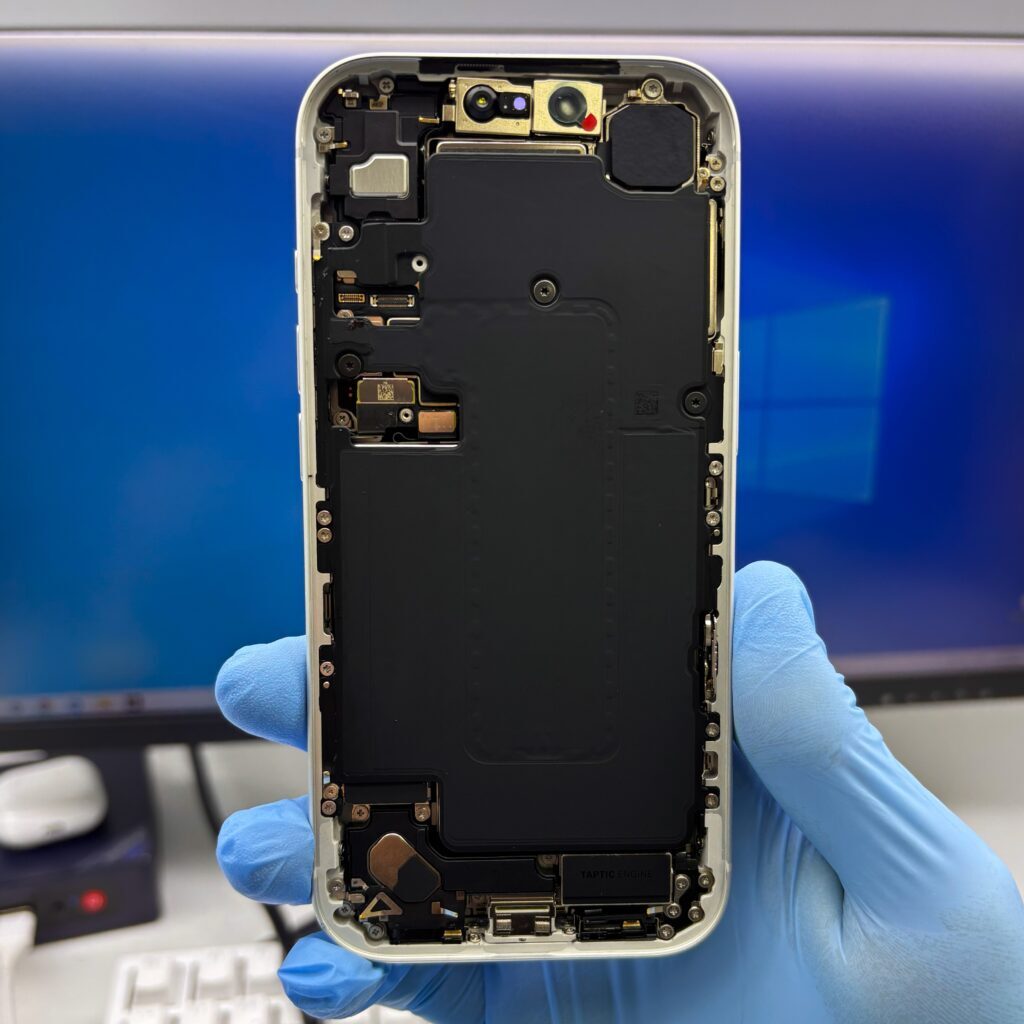

Откручиваем нижние винты и на вакуумном сепараторе вынимаем дисплей, который сидит на влагозащитной проклейке из двухстороннего скотча.

Затем прожигаем разбитое стекло на ультрафиолетовом лазере.

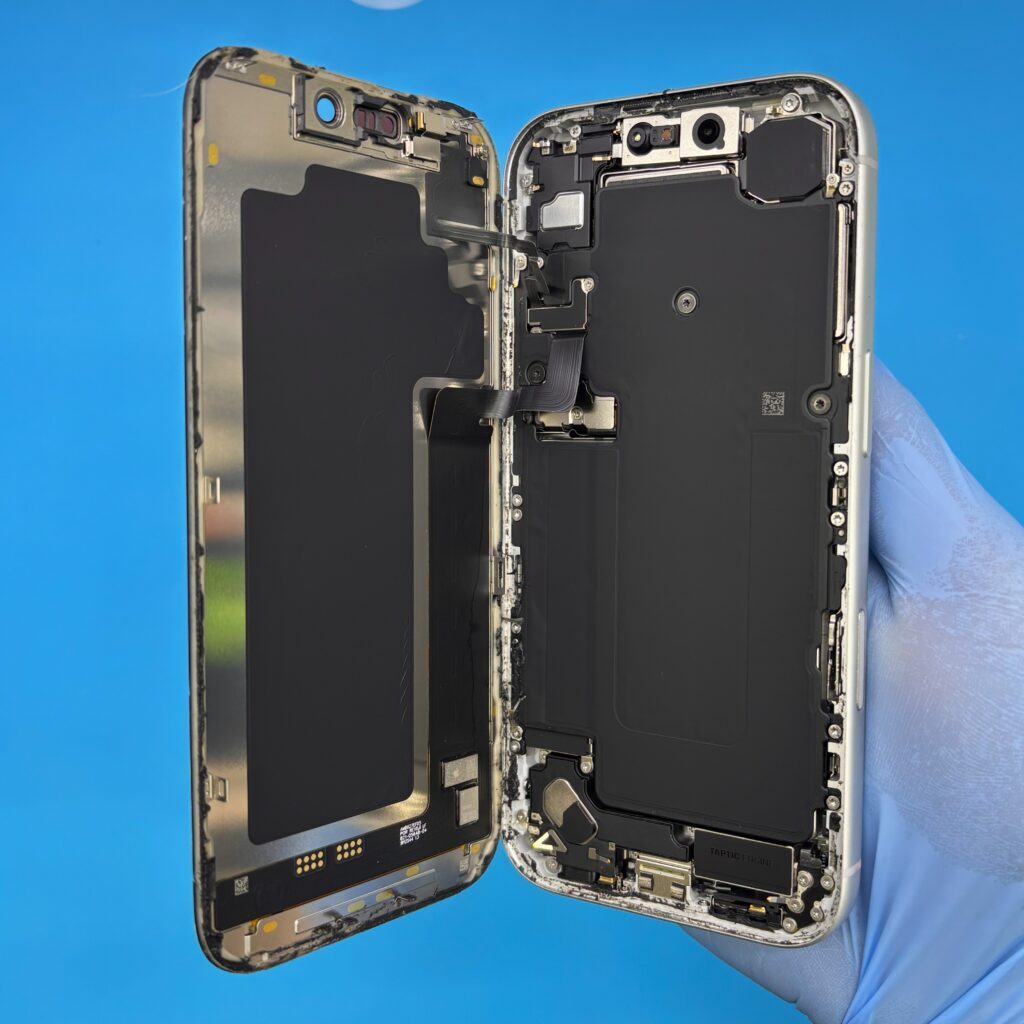

Отключаем дисплей от материнской платы и прожигаем оптическую плёнку на специальном ультрафиолетовом лазере стоимостью 300 000 рублей. Лазер отделяет матрицу и рамку от стекла, не повреждая поляризационный слой.

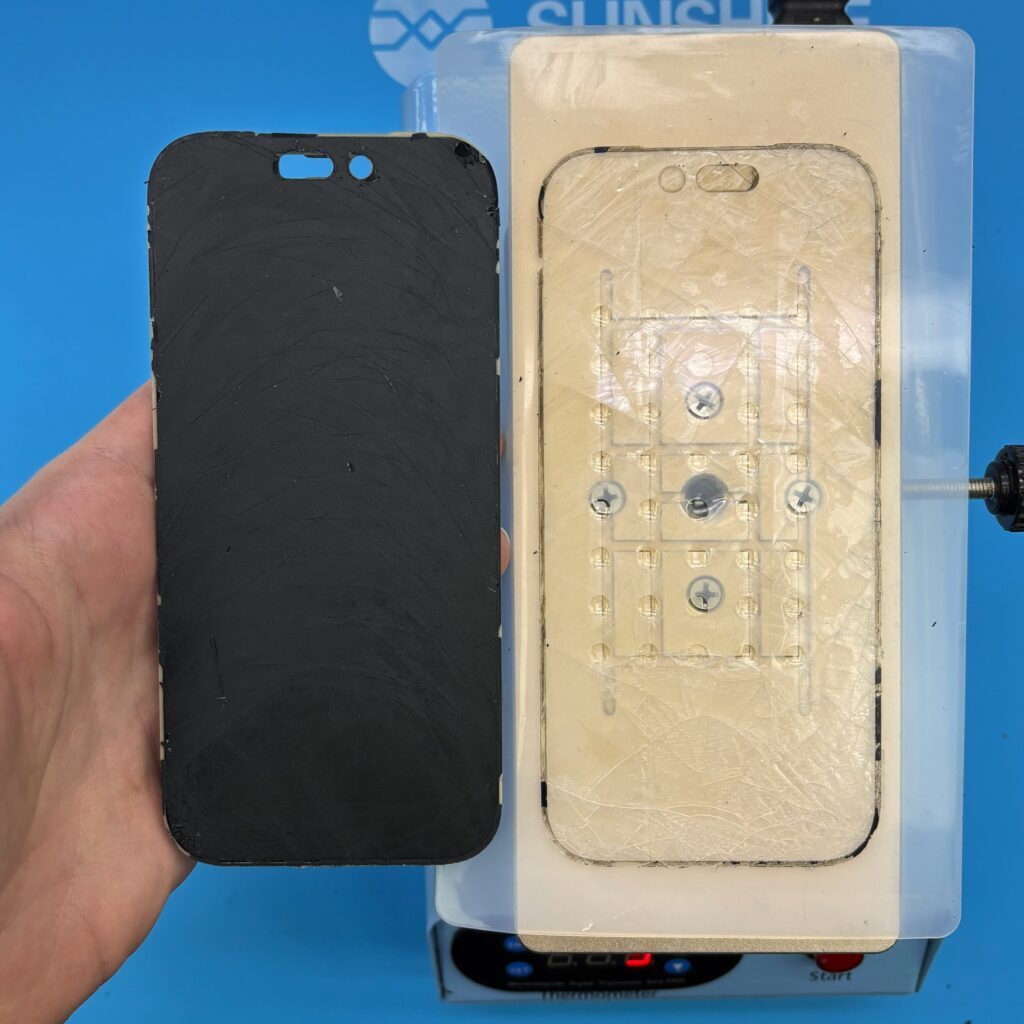

Вот как выглядит дисплей после одного прохода лазера. Оптическая плёнка и краска полностью отделена от стекла — теперь его можно снять без риска повредить матрицу.

Срезаем разбитое стекло

Срезаем разбитое стекло струной на вакуумном сепараторе.

Чистим матрицу от клея.

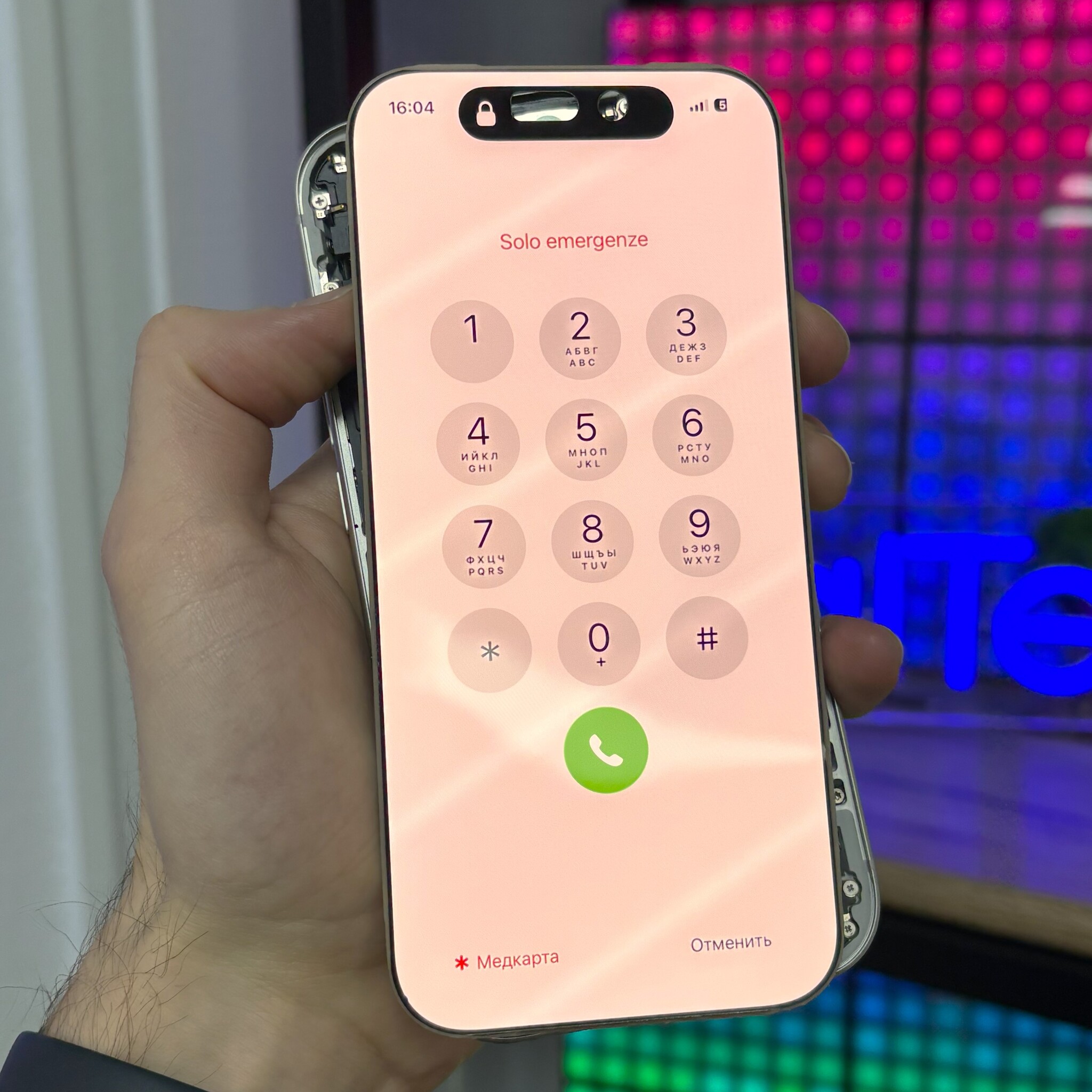

Чистим матрицу и рамку от клея и проверяем, что изображение работает без дефектов и дисплей не отъехал к праотцам от таких телодвижений.

Достаем новое стекло для замены

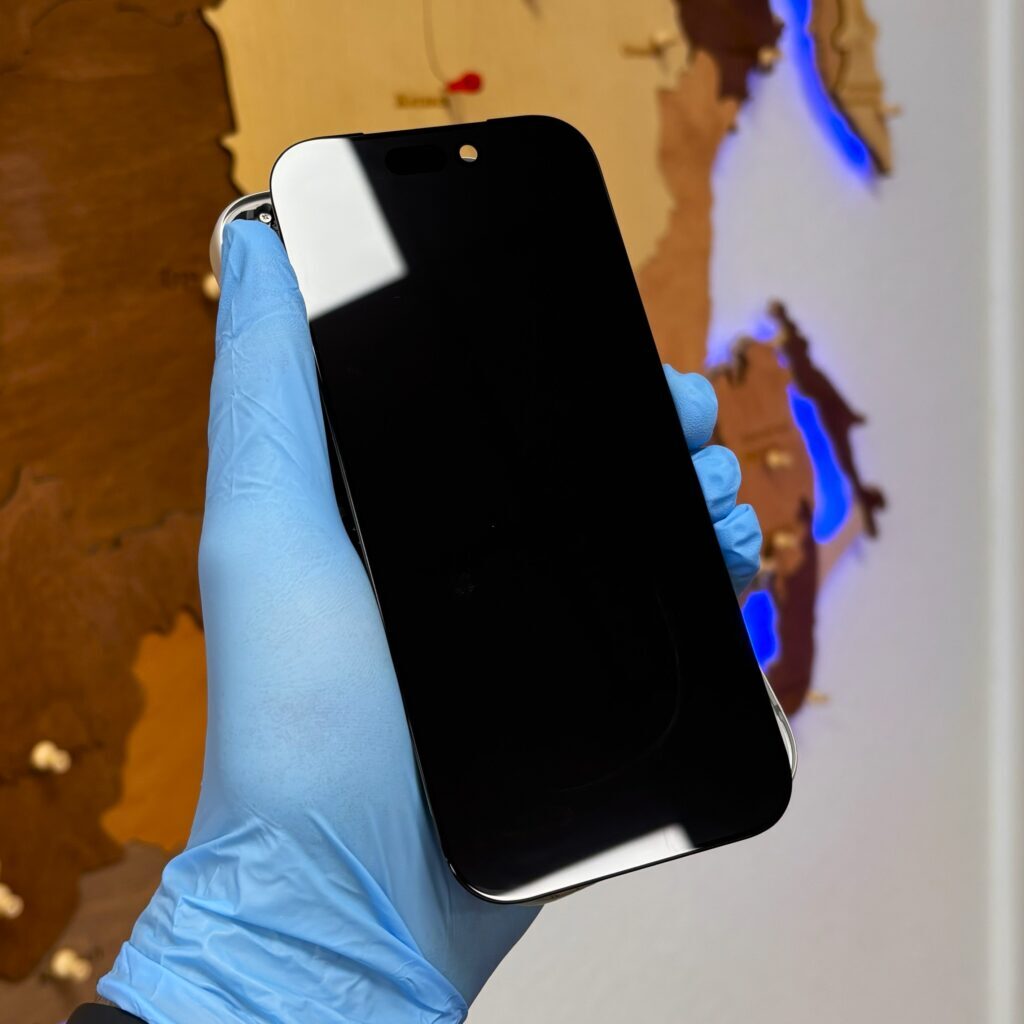

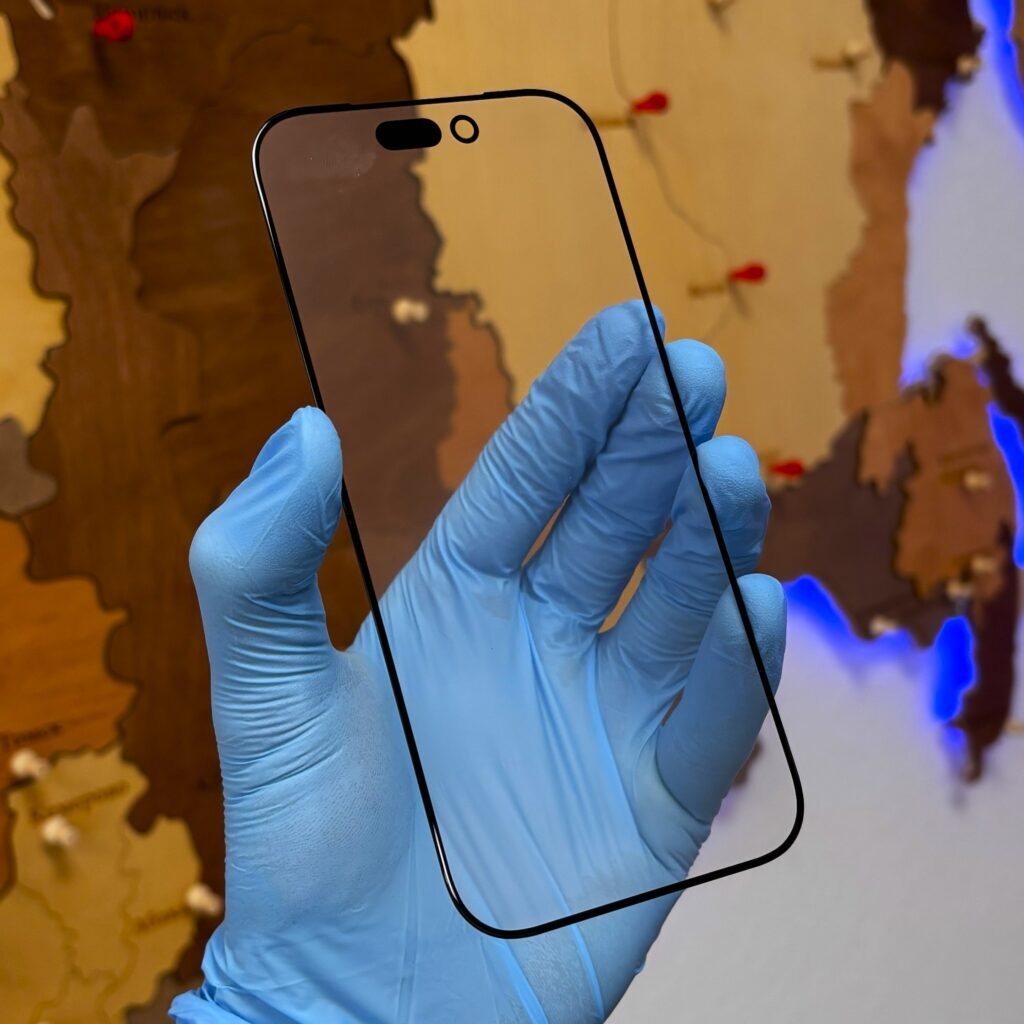

Достаём новое закаленное стекло для замены с уже наклеенной оптической плёнкой и олеофобным покрытием.

Склейка матрицы со стеклом в вакуумном прессе

Чистим матрицу от всех пылинок в антипылевой комнате и склеиваем её с новым стеклом в вакуумном прессе.

Убираем пузыри в барокамере.

Отправляем дисплей в камеру высокого давления — она выдавливает оставшиеся микропузырьки воздуха между стеклом и матрицей и получаем идеальный результат без единой пылинки.

Собираем телефон

Чистим рамку от следов старой влагозащитной проклейки.

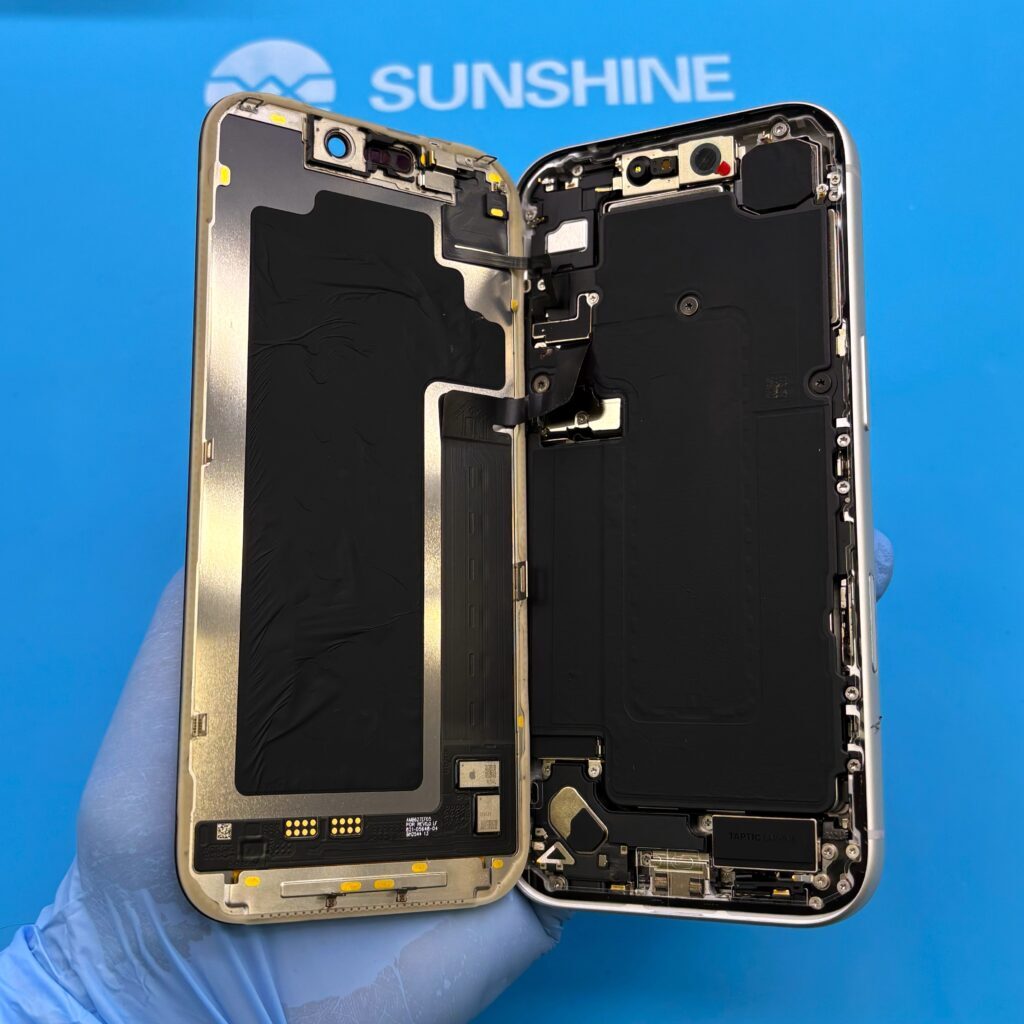

Затем наносим новую влагозащитную проклейку и собираем телефон обратно.

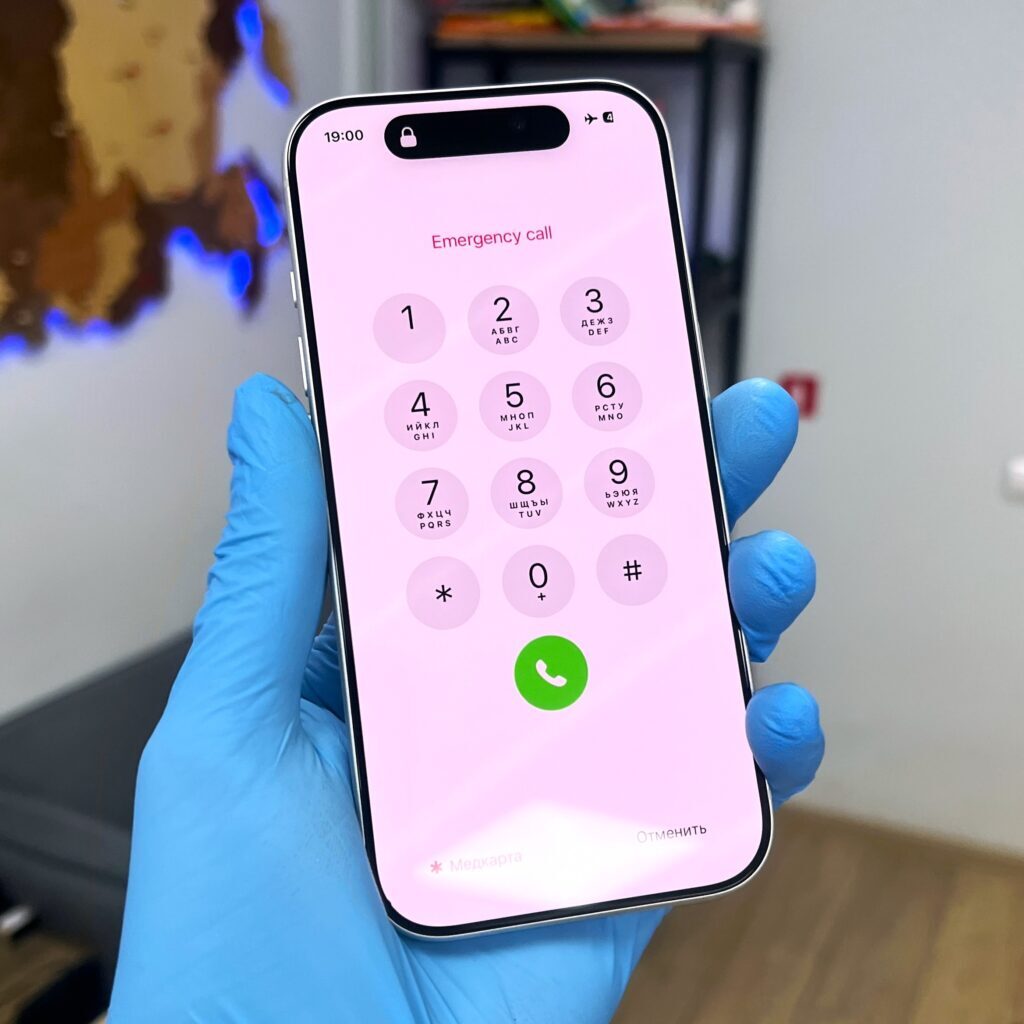

И получаем готовый iPhone 17 Pro с целым стеклом.

Вот видео с готовым телефоном. Мелкая точка от разбития на месте, но она была еще до ремонта.

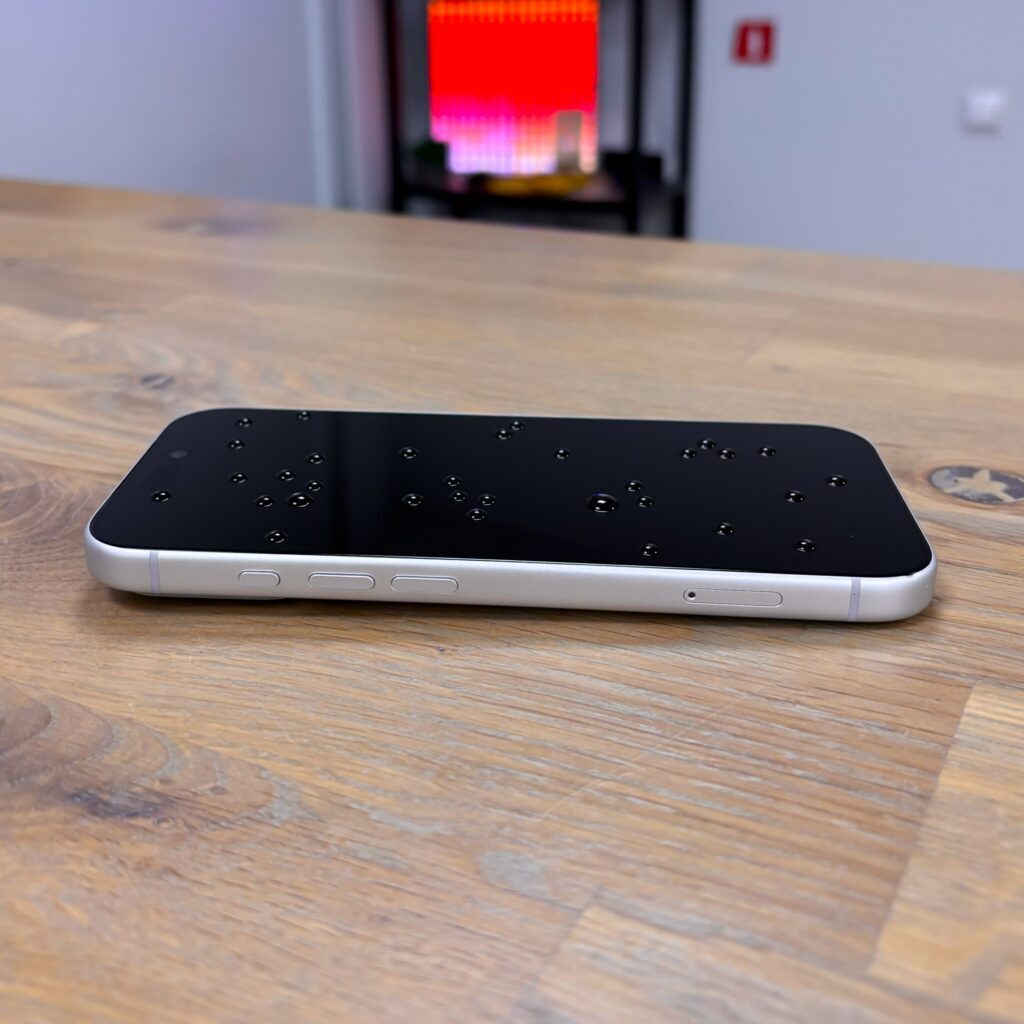

Ну и олеофобное покрытие проверим, куда же без него)

Стоимость ремонта.

Замена стекла вышла в 26 490 р.

Но если бы на изображении были большие черные пятна, разноцветные полосы или дисплей ничего не показывал, то замена дисплея вышла бы в 42490р. Такие дела)

Всем удачных ремонтов!
