Продолжение поста «Реверс-инжиниринг печатной платы»7
Спасибо всем за отклики к первому посту !
Новости: в программе реверс-инжиниринга печатных плат появился:
во-первых - русский интерфейс (сейчас английский, наверное, смысла уже не имеет большого при разработках у нас в стране, как мне кажется)
и во вторых - редактор фоток слоёв печатной платы
Закончил правку интерфейса на английском, теперь только на русском

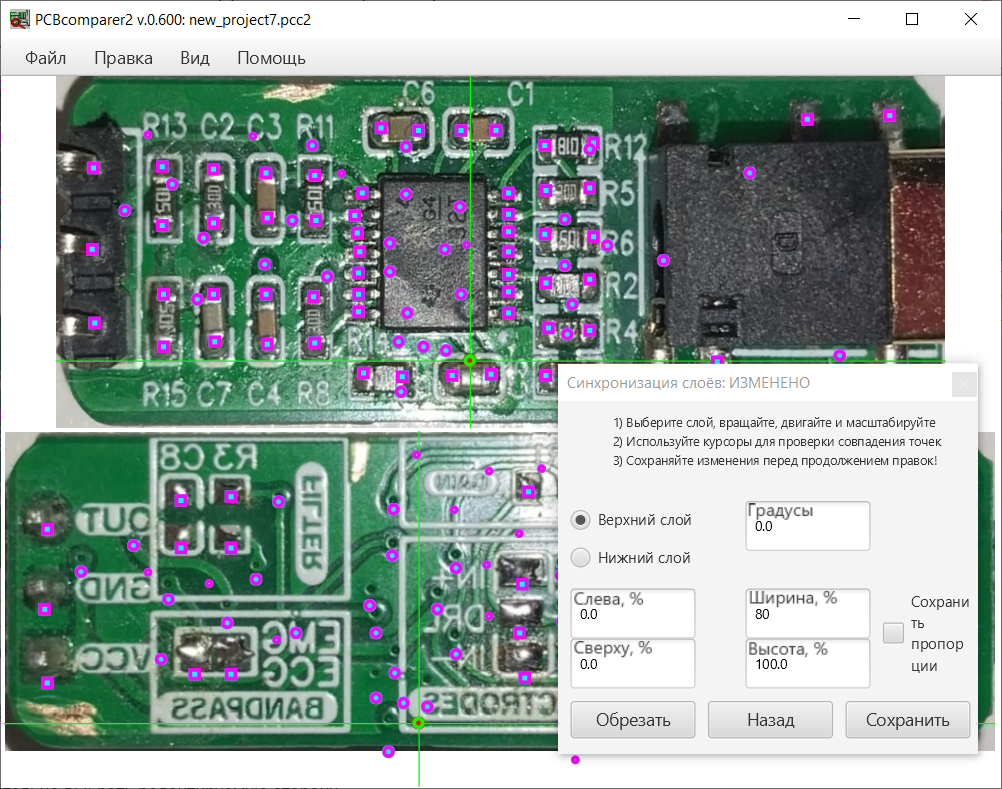

Редактор фотографий сторон печатной платы поможет синхронизировать обе фотки друг с другом: чтобы точка на одной стороне платы - более-менее точно совпадала с положением на другой стороне. Это вы сами визуально должны определить.
Можно скомпенсировать поворот фотки с точностью до десятых долей градуса
Если фотографии сделаны не строго горизонтально (думаю, в этом можно вообще не сомневаться) - то поворот поможет выровнять нужную фотку, но не забывайте:
предварительно выбрать редактируемую сторону
и после удачной правки - обязательно сохранить текущие картинки в файл проекта, перед дальнейшими правками
Ширину и высоту можно отмасштабировать, подгоняя размер и отключив галочку "Сохранить пропорции"
Кроме масштабирования, фотки можно подвинуть, изменив числа "Слева" и "Сверху". Все числа в полях - в процентах от соответствующего размера фотки (горизонтального или вертикального).

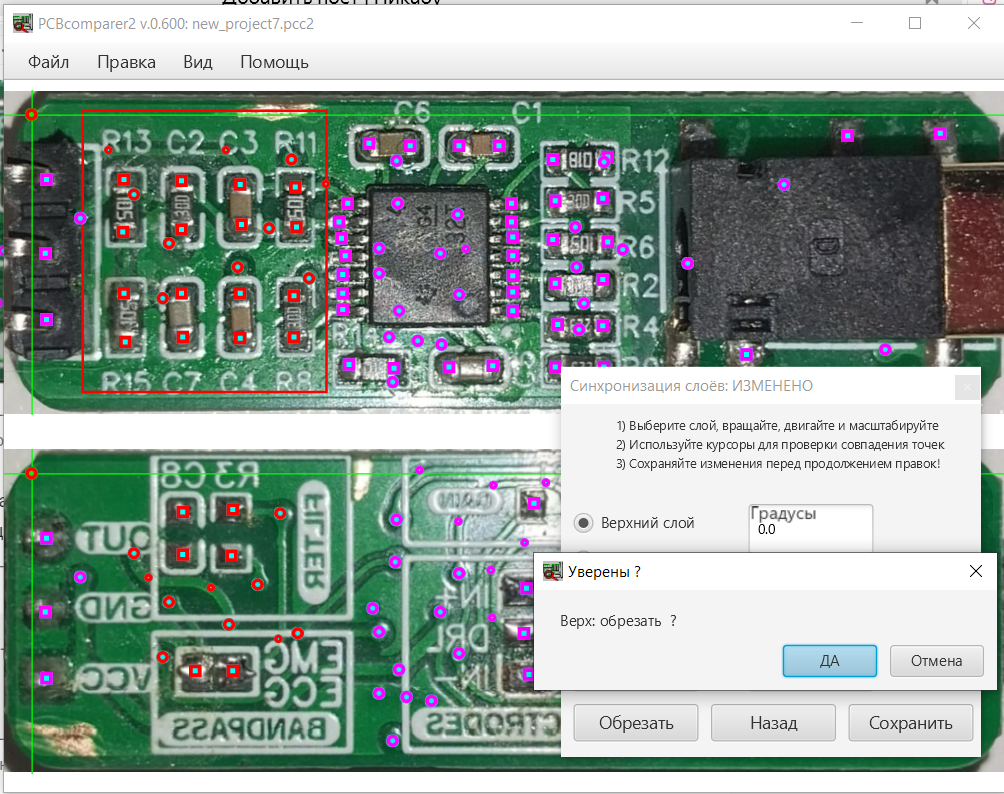

Мышкой с Shift можно выделить области и обрезать
Вот есть видео как примерно можно редактировать картинки, синхронизируя их между собой:
Последние новости и правки в программе доступны со странички автора. Спасибо за пробу и отзывы !
