Пилим взглядом. Снова⁠⁠

Давненько я не выкладывал фотографий распиленной техники, а их немного появилось у меня. Компрессор, который был в одном из постов. В нем умерла хитрая прокладка поршня и замену найти не удалось, теперь будет показывать детям как работает компрессор, благо если подать на мотор 1-2В двигатель медленно вращается.

Соковыжималка:

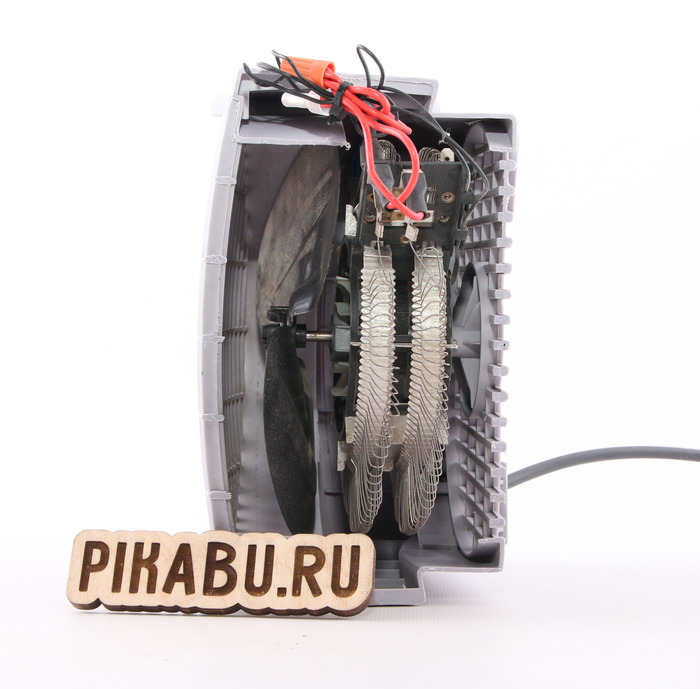

Тепловентилятор. Не люблю такие ажурные конструкции из нихрома с малым количеством поддержки из слюды. Кроме того нет датчика опрокидывания и корпус - пластиковый. Но об этом как-нибудь потом

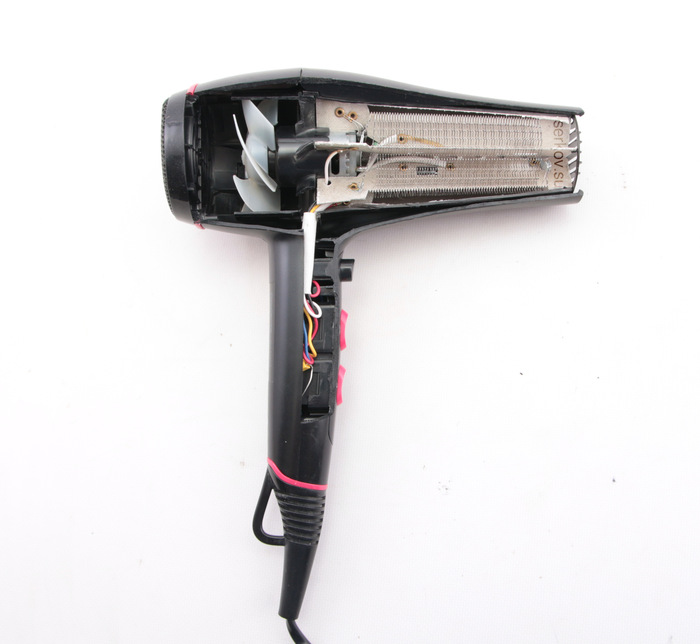

Фен, продолжает работать даже в таком состоянии :)

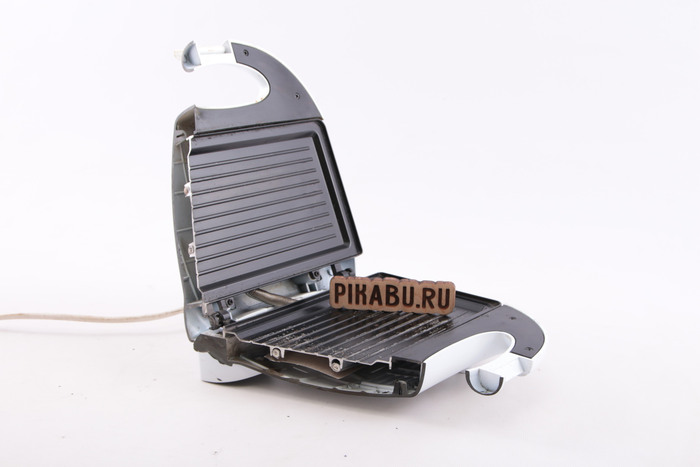

Гриль. В разрезе видно, что экономия металла приводит к тому, что тепло от ТЭНа плохо распределяется по поверхности продукта. Хороший гриль должен быть тяжелым.

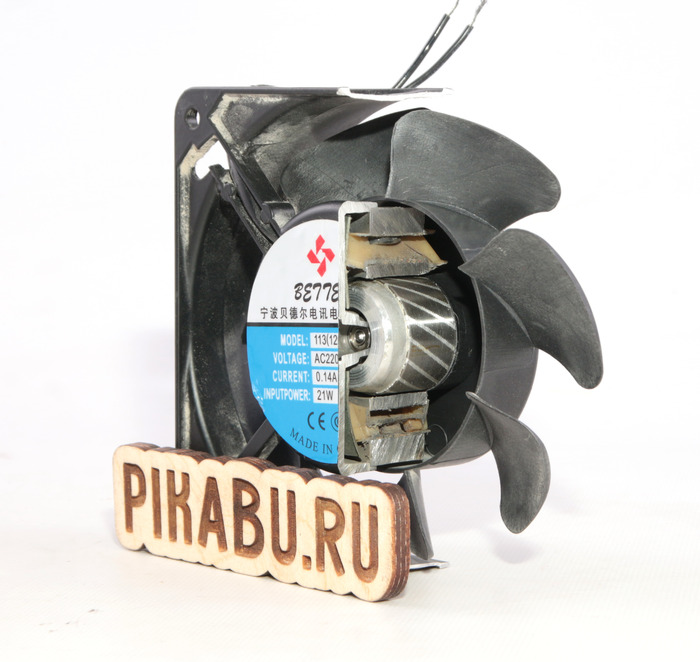

Вентилятор с асинхронным мотором. Вентиляторы в вентиляцию аналогичной конструкции. Вопрос на тройку - покажите на фото где ротор, а где статор. Вопрос на четверку - какой тип подшипников используется? Вопрос на пятерку - покажите каким образом формируется вращающееся магнитное поле, если выведены концы лишь одной обмотки?)

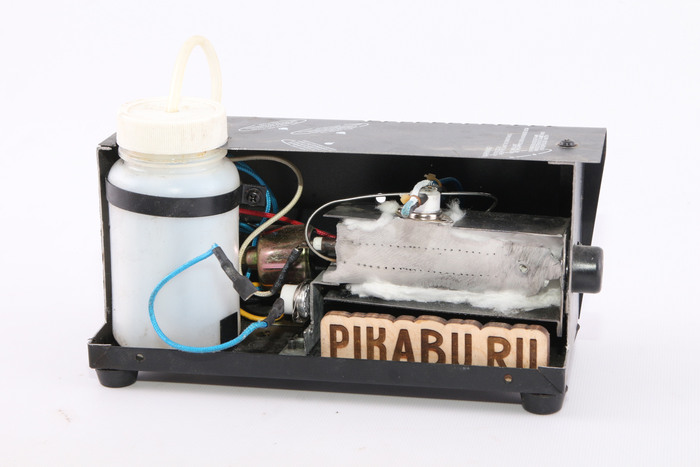

Ну и последнее - небольшая дым машина. У этой намертво забит испаритель - тонкая трубка обвитая вокруг ТЭНа и залитая алюминием. Трубочка тонкая и витков много - такое когда забилось - не прочистить, только в утиль.

Предыдущие посты с разрезанной техникой можно найти у меня в профиле. Возможно когда-нибудь получится очередная книга про бытовую технику. Но пока доступна для скачивания моя книжка про устройства защиты Я написал книгу. И ее можно скачать свободно

P.S. пилил болгаркой, доводил надфилем. Пластик пилил реноватором.
