Переделка мультиметра из фикс-прайс Часть-1

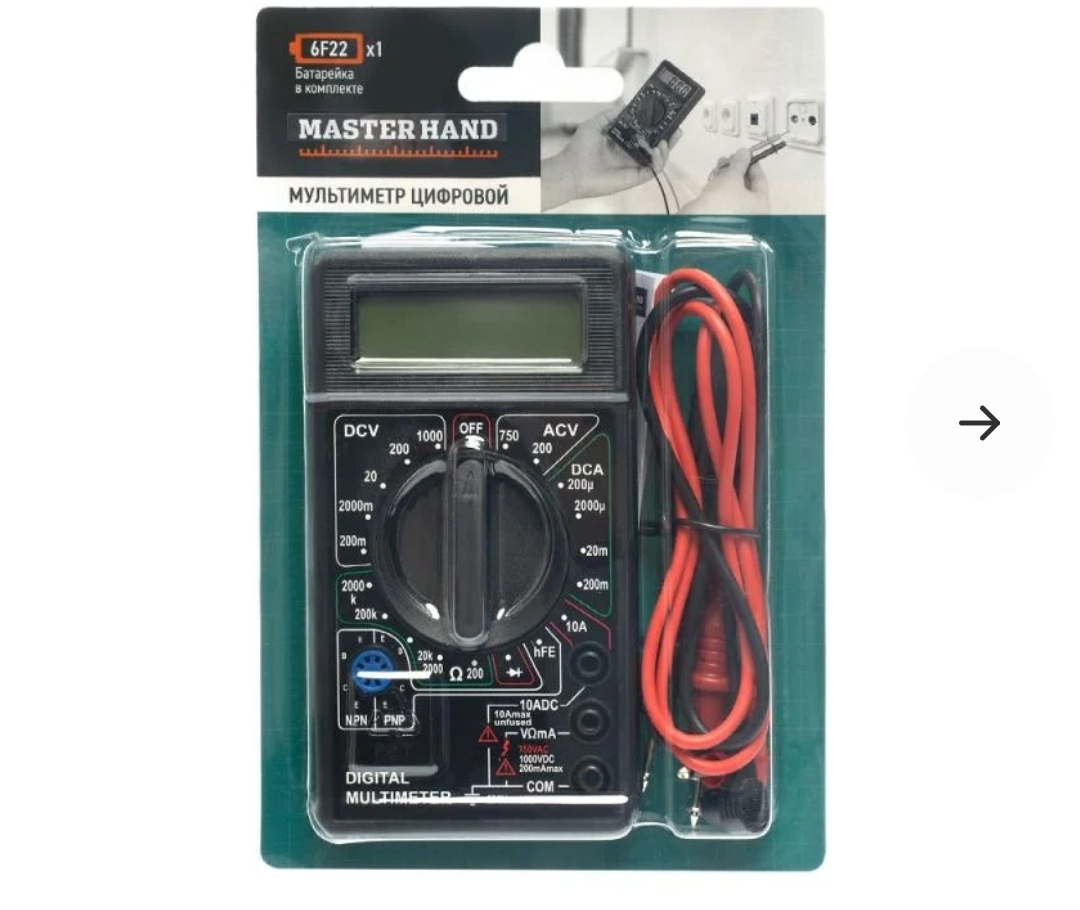

Вот в таком блистере брал мультиметр из fixprise для машины, что бы был под рукой всегда

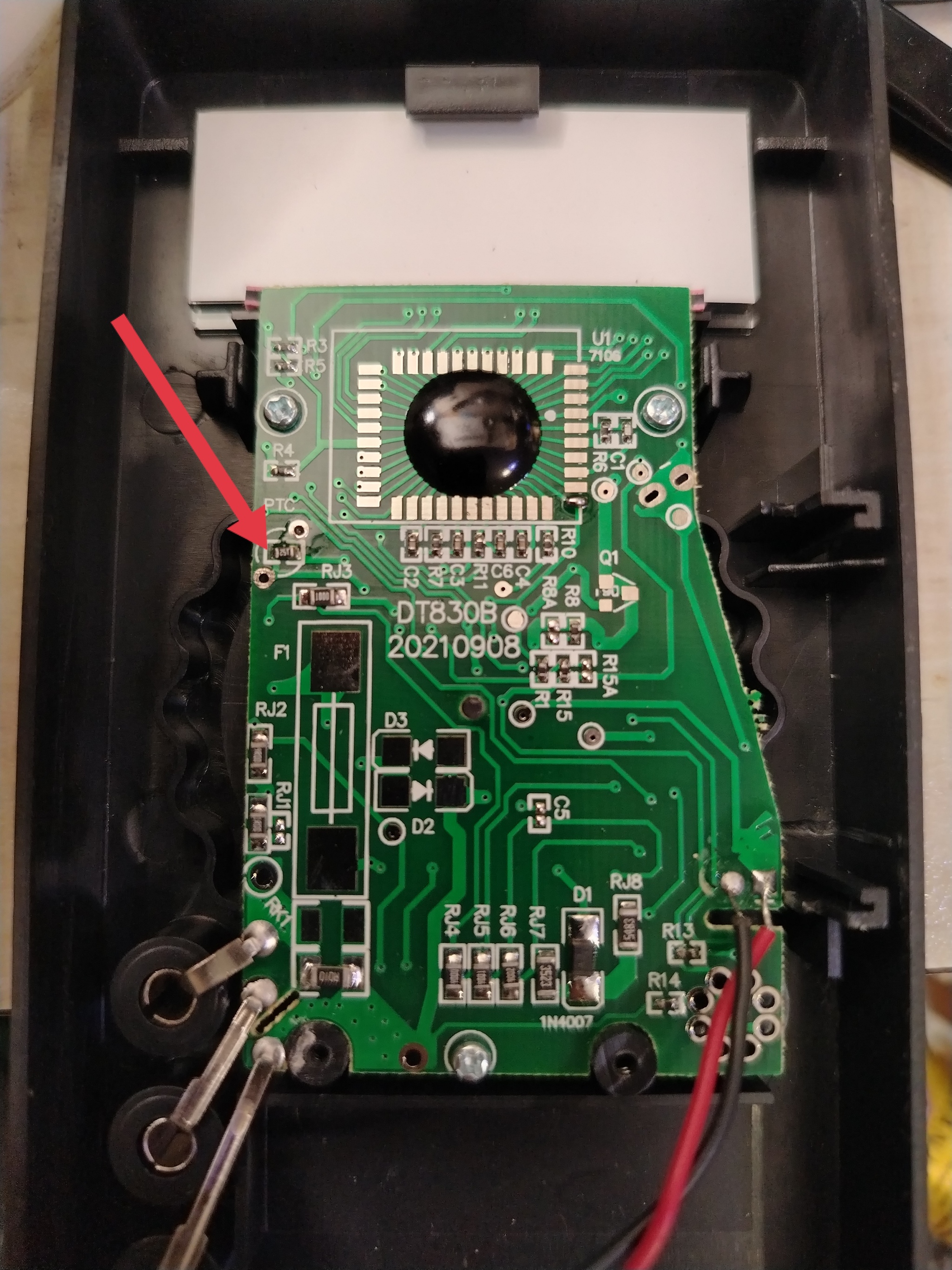

Все работает, но как то надоело батарейки крона менять да и функции прозвонки с зуммером нет, решил попробовать сначала поставить зуммер , так как наткнулся как-то в ютубе на одно видео где говорилось что такое возможно сделать, разобрал, посмотрел, так и есть все платы мультиметров разные но на многих есть обозначение "PTC" и два контакта обведённые кругом , намёк на то что здесь что-то должно быть

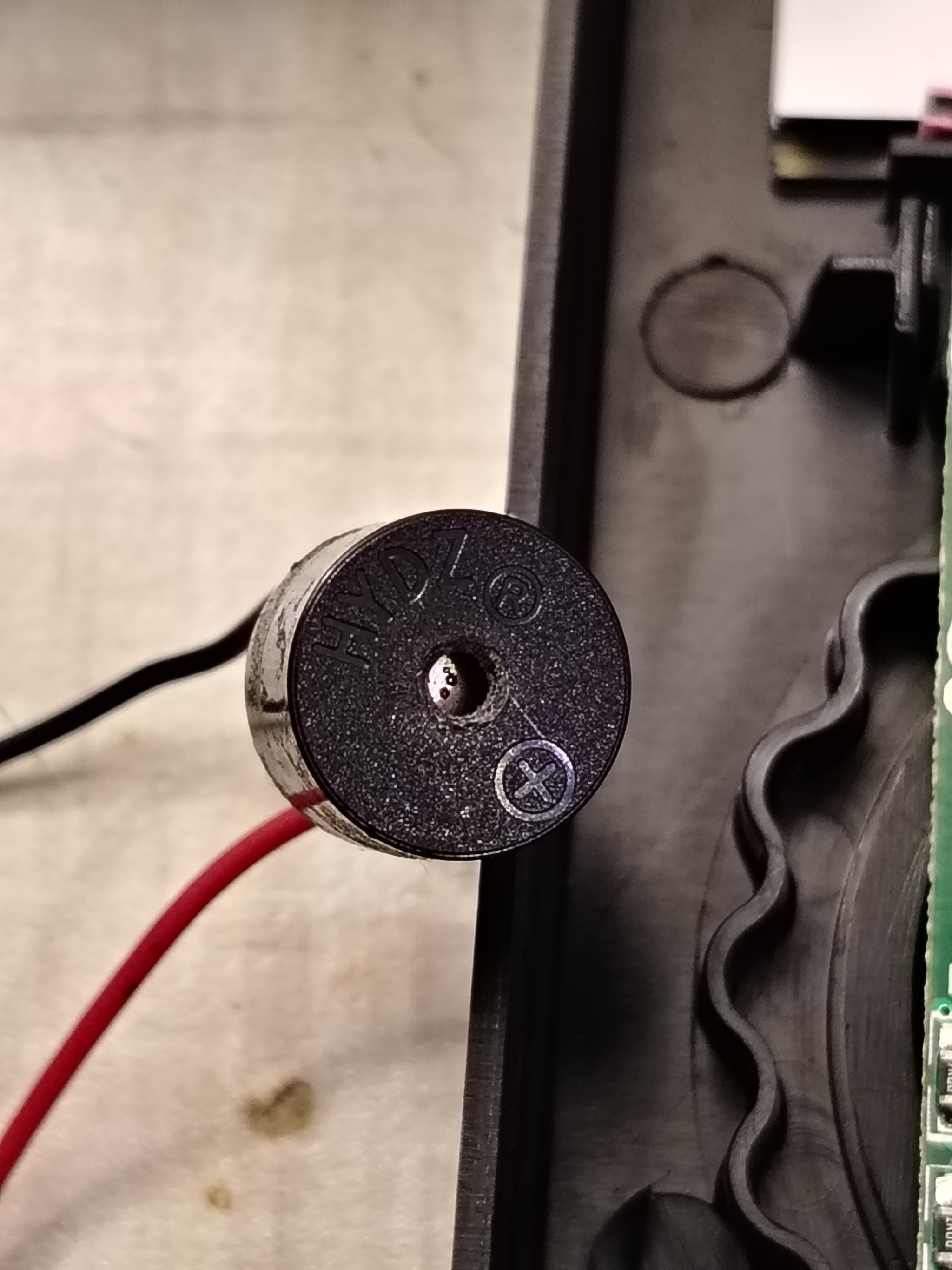

Нашел зуммер с генератором сигнала от какого-то старого электронного устройства, типа будильника или часов, нужен именно зуммер, потому что есть похожие элементы, но у них происходит просто треск динамика и все , перепробовал разные и нашёл то, что нужно, думаю данный зуммер можно найти в радиотоварах или на Алиэкспресс.

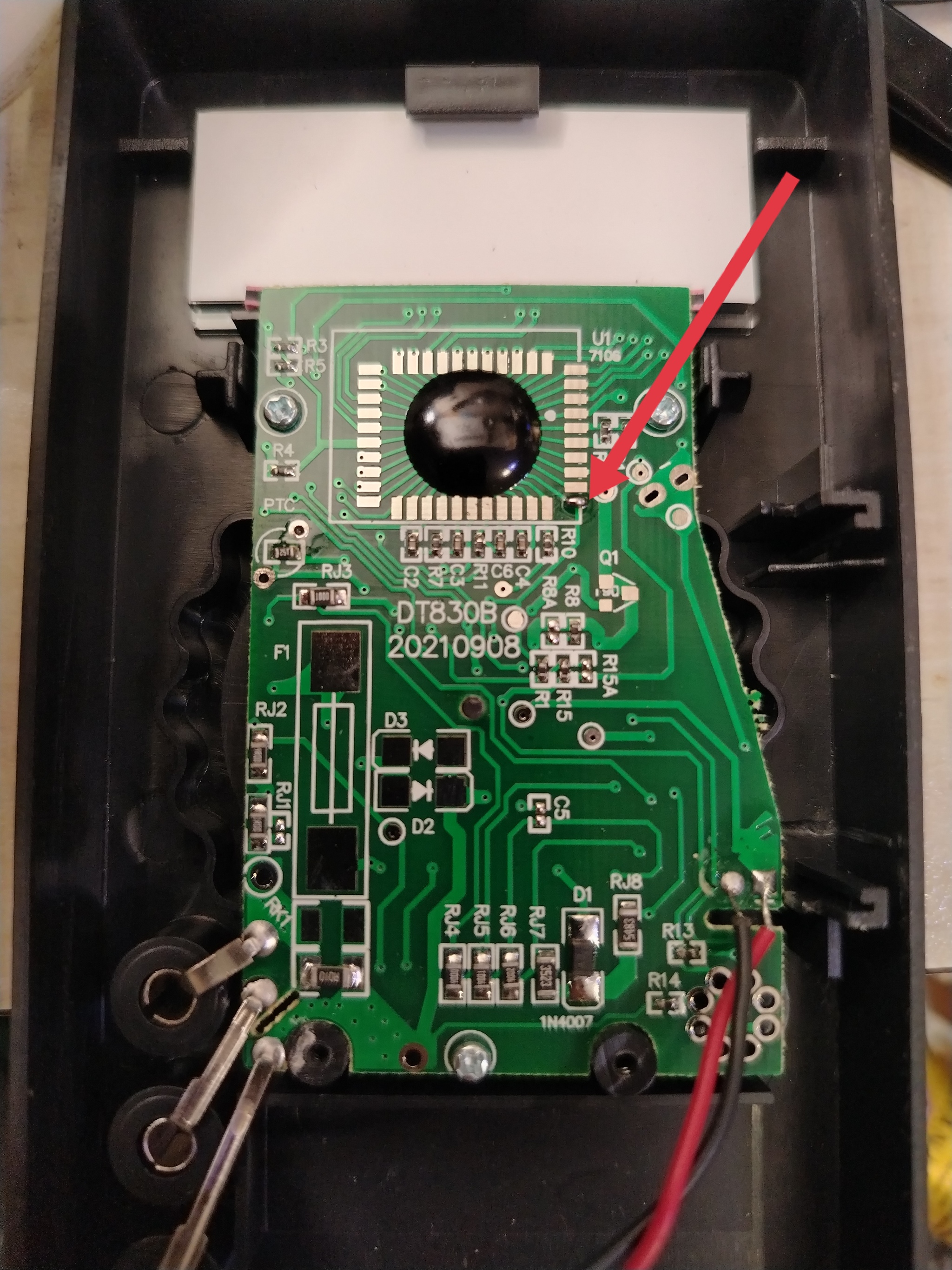

Подключил временно на проводки соблюдая полярность, но звук был такой тихий , что меня это не устроило (из видео с ютуб говорилось что там всего 1.5 вольта и звук слабый), но есть решение , найти выход с микросхемы на 3.3 вольта, что и было сделано , при замыкании щупов и проверки звука зуммера с одного крайнего правого, нижнего контакта звук достаточно громкий (на фото указано)

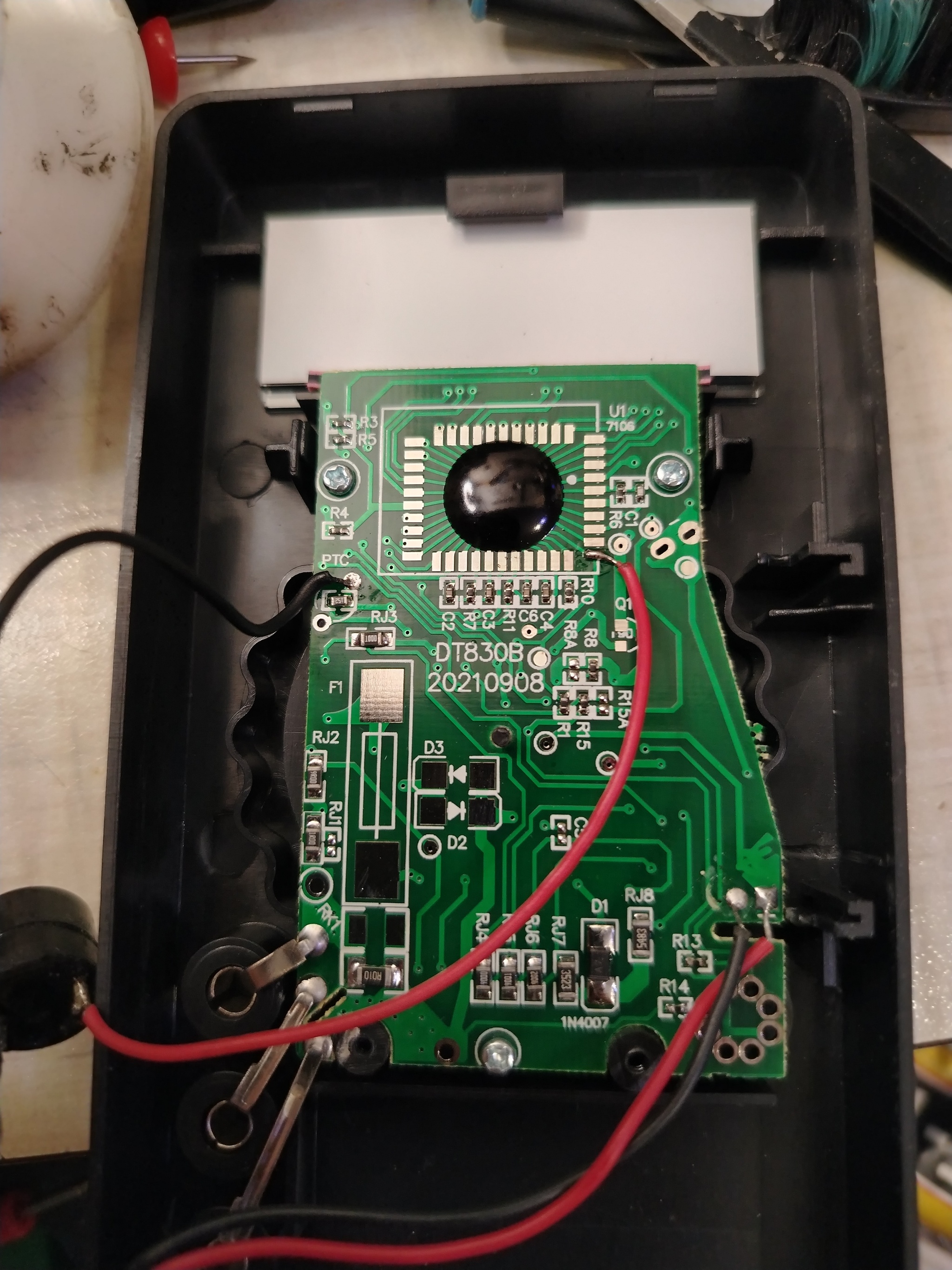

Все залудил проверил и припаял зуммер
Места для зуммера достаточно, приклеил его на двухсторонний прозрачный силиконовый скотч тоже из фикспрайс , закрыл корпус и проверил в работе, зуммер для прозвонки работает шустро без задержки , чему я был очень рад.
Но на этом переделка мультиметра не закончена, хотелось бы еще избавиться от батареек крона в пользу зарядной литий-ионной батарейки,
но об этом во второй части.
Продолжение следует.....
