Утро. Время 5:38 я уже переодетый в рабочую одежду, получаю средства индивидуальной защиты у "робота-кладовщика". Вот он на фото.
Выдал мне сварочную тюбетейку
и сварочные перчатки.

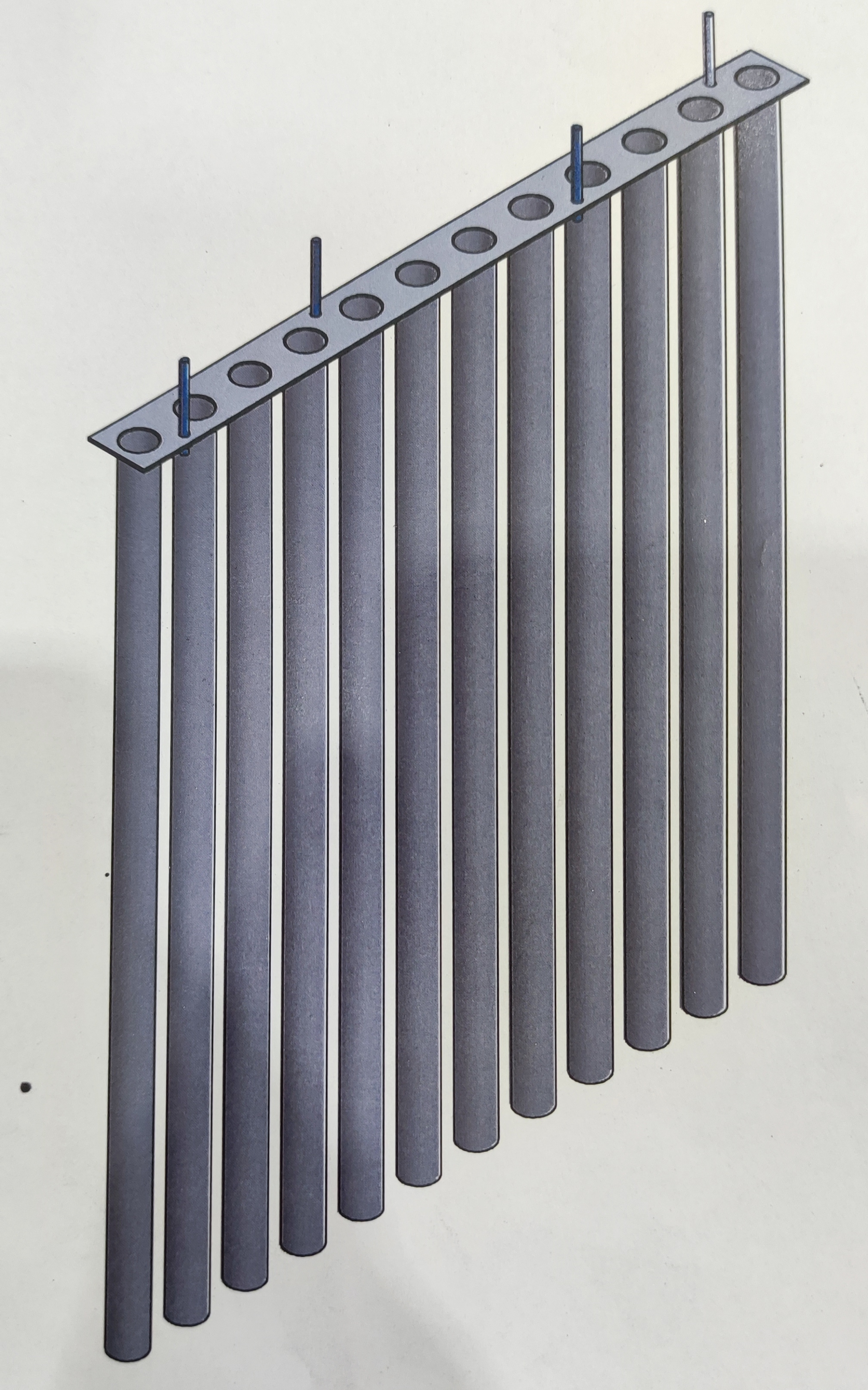

До шести утра чаепитие и интернеты. Взбодрившись, знакомлюсь с чертежом. Далее будет чистая импровизация.

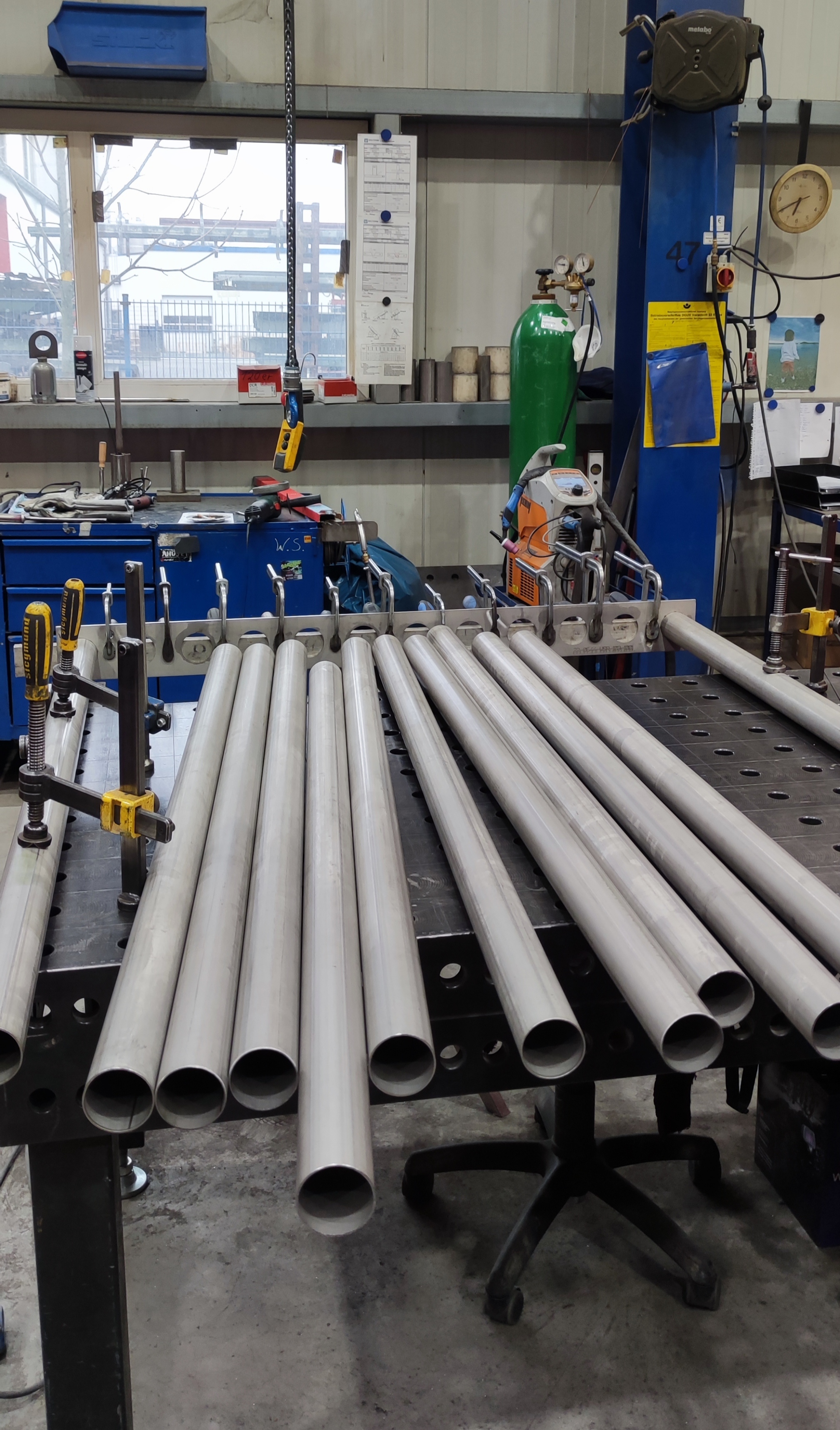

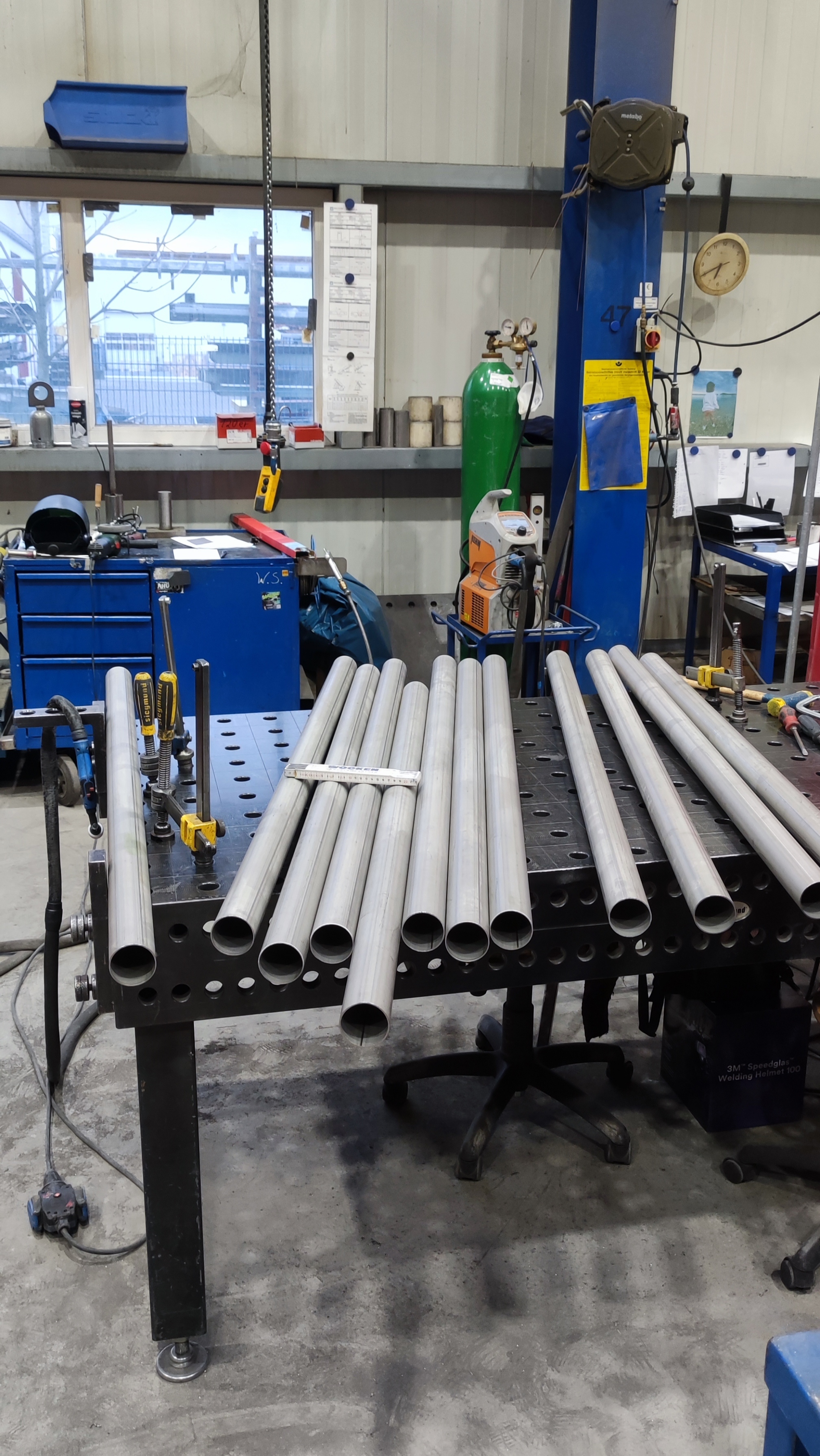

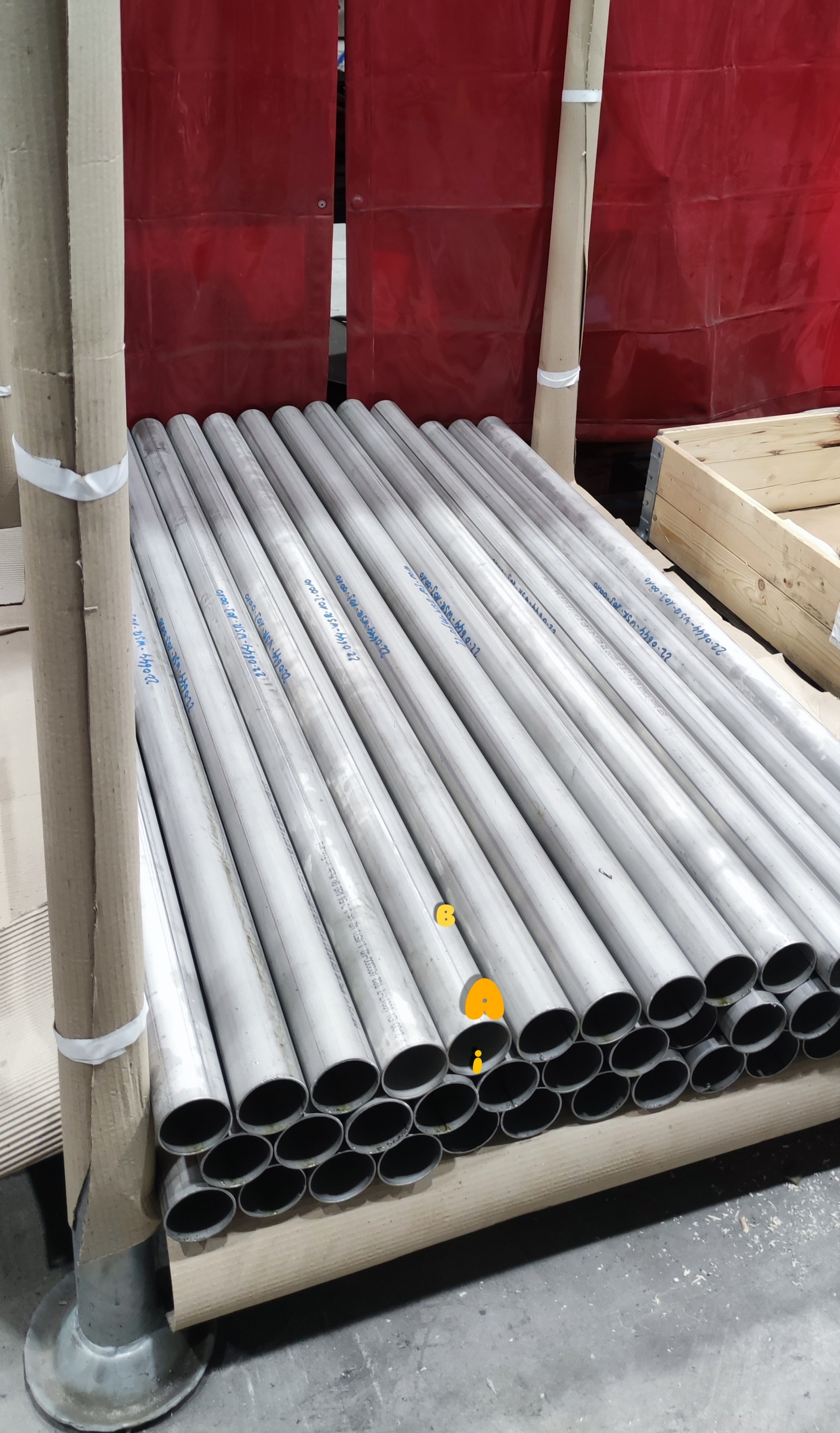

Надо изготовить 10 изделий. Имеются заготовки в виде технологической трубы 60 миллиметров в диаметре, толщина стенки 2 мм (А и Б сидели на трубе)

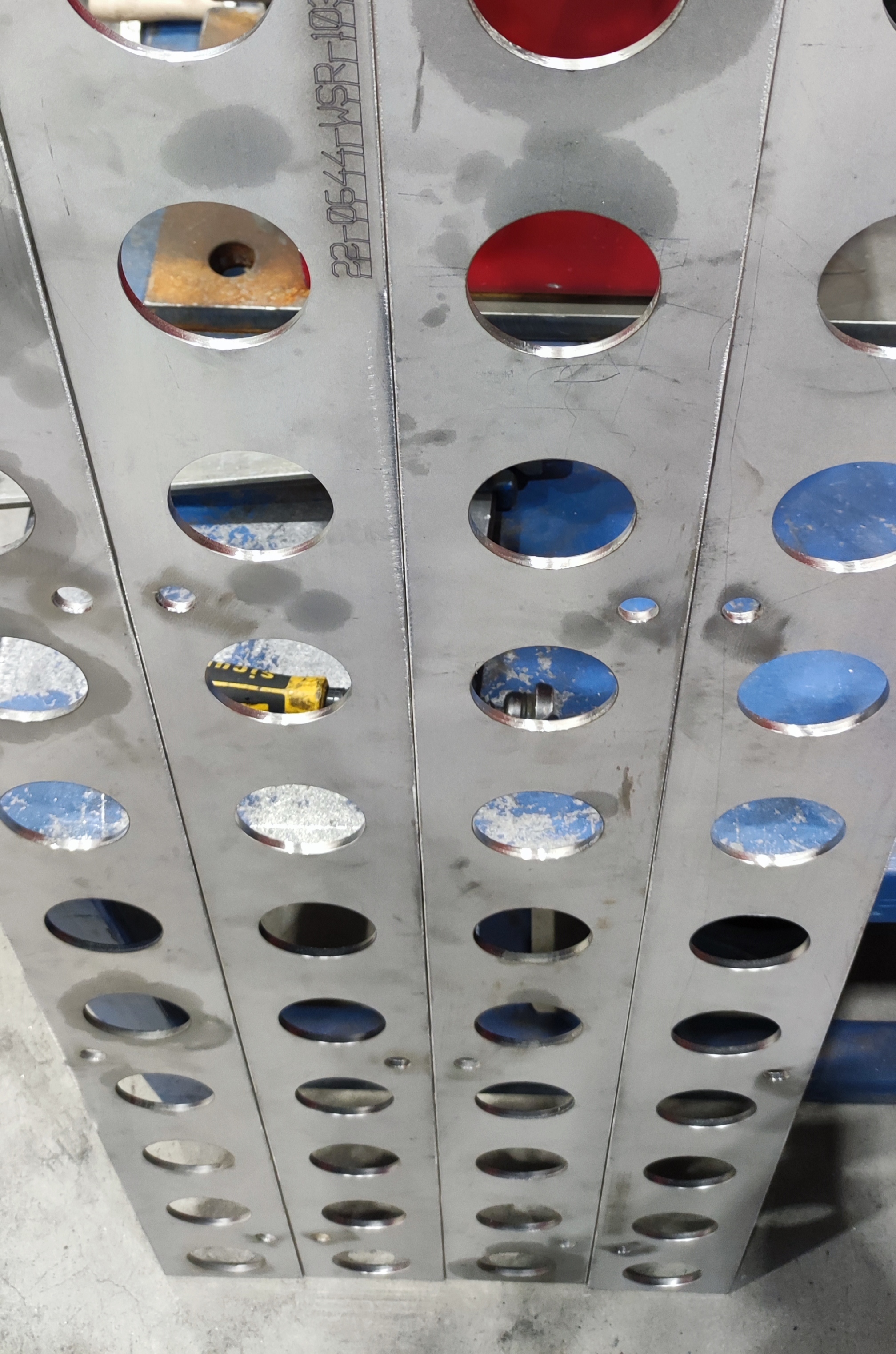

и пластины толщиной 5 миллиметров. Технологические отверстия вырезаны плазмой или лазером, но это я уточню.
Моя задача сгладить острые углы, обезжирить места соединений под сварку и начать сборку.

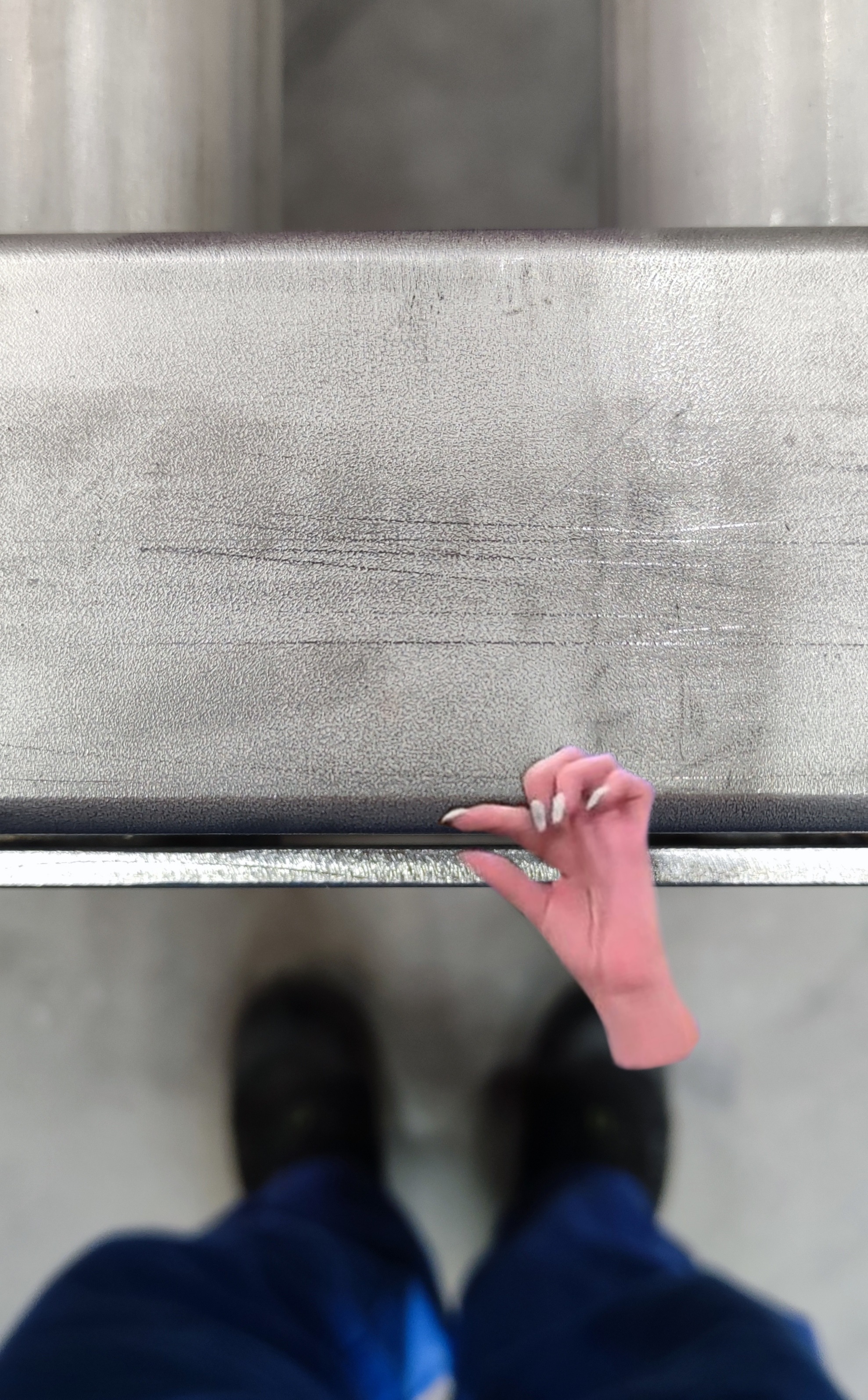

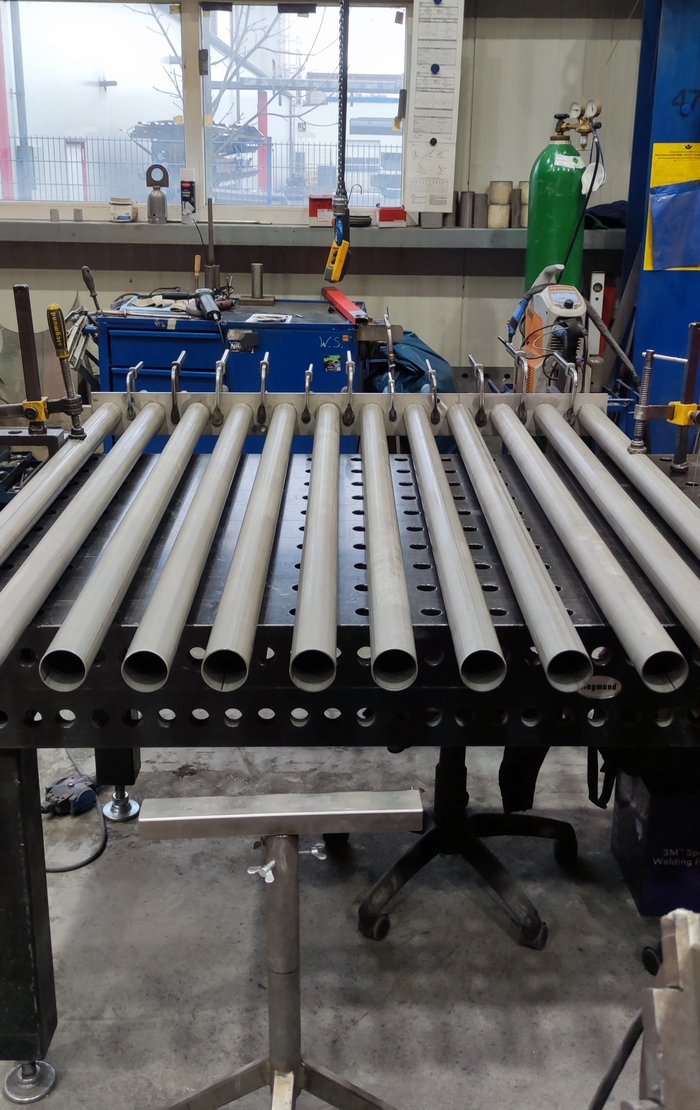

Струбциной фиксирую две крайние трубы, впихиваю заготовку (пластину), выставляю угол 90° и перед тем как делать сварочные "прихватки", перепроверяю ровность пластины глазами- это лучший для меня контрольно-измерительный прибор.
Мне нравится. Можно прихватывать.
Перепроверив и перемерив- усиливаю прихватки.

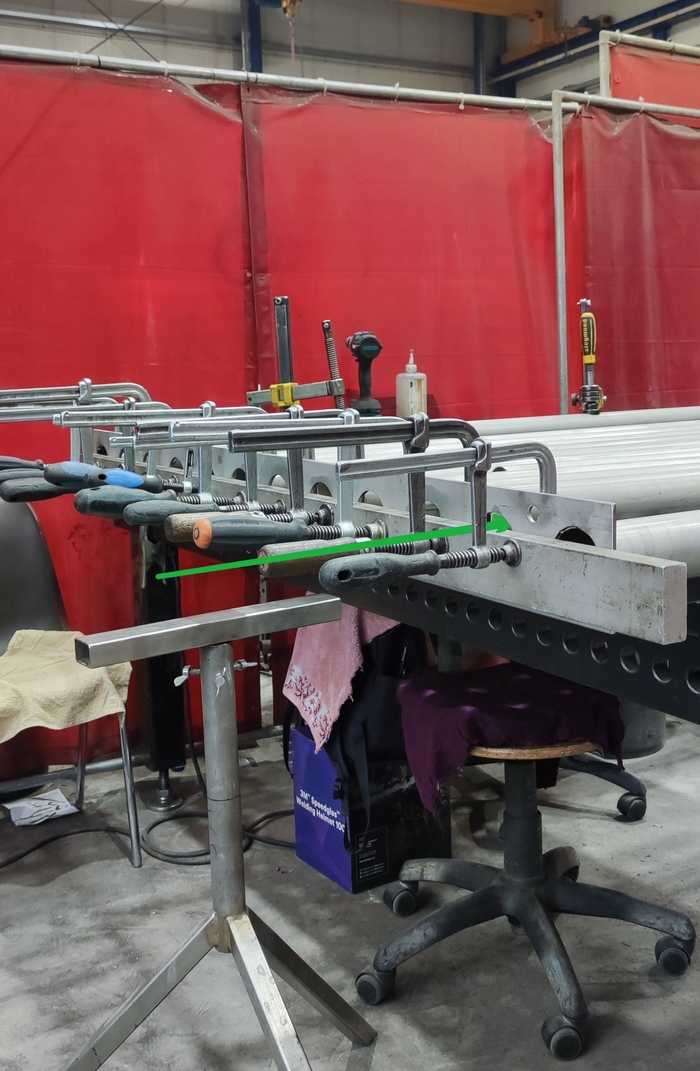

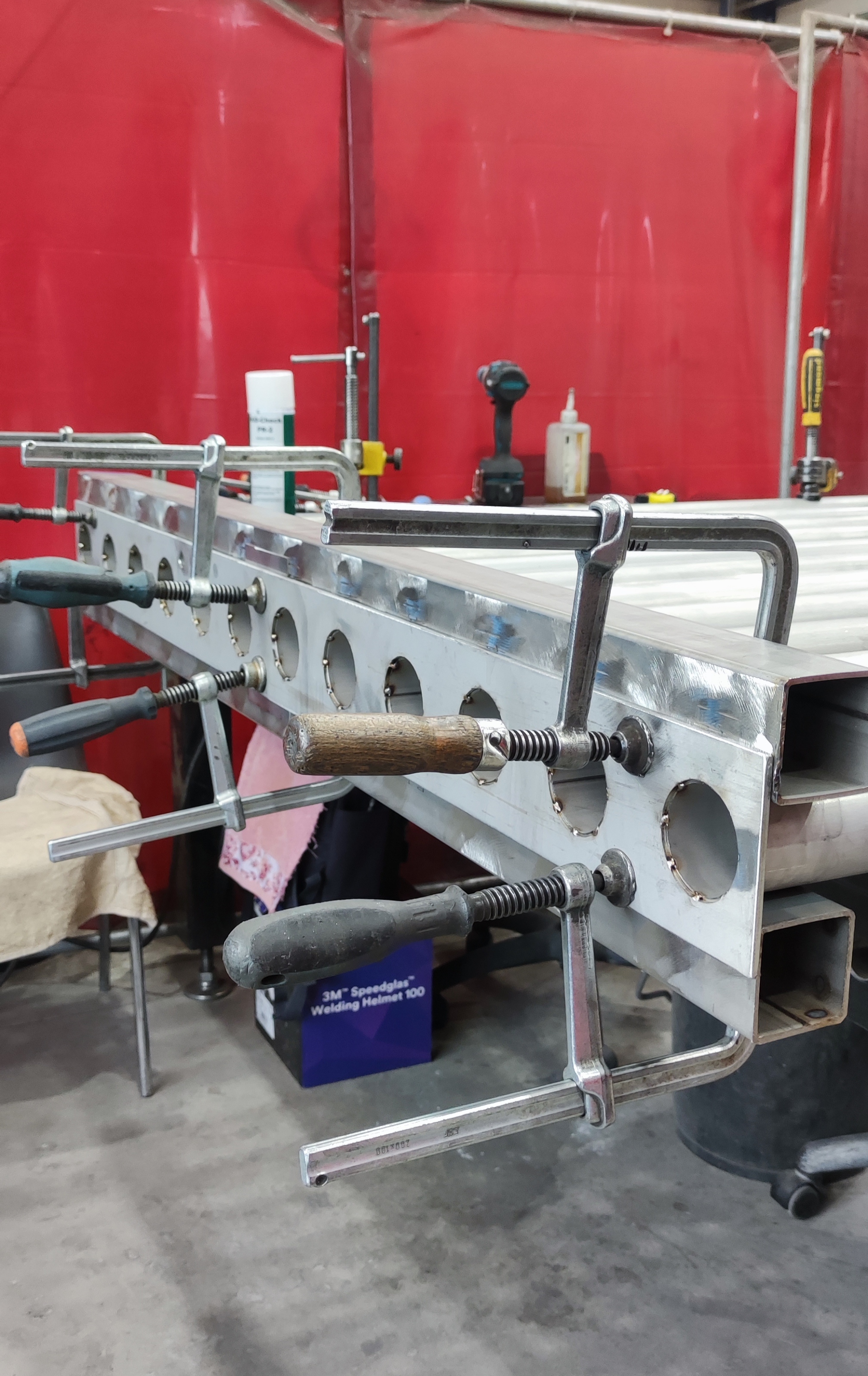

Усиливаю конструкцию струбцинами тем самым задавая плоскость. Намертво всё что нужно прижимаю.

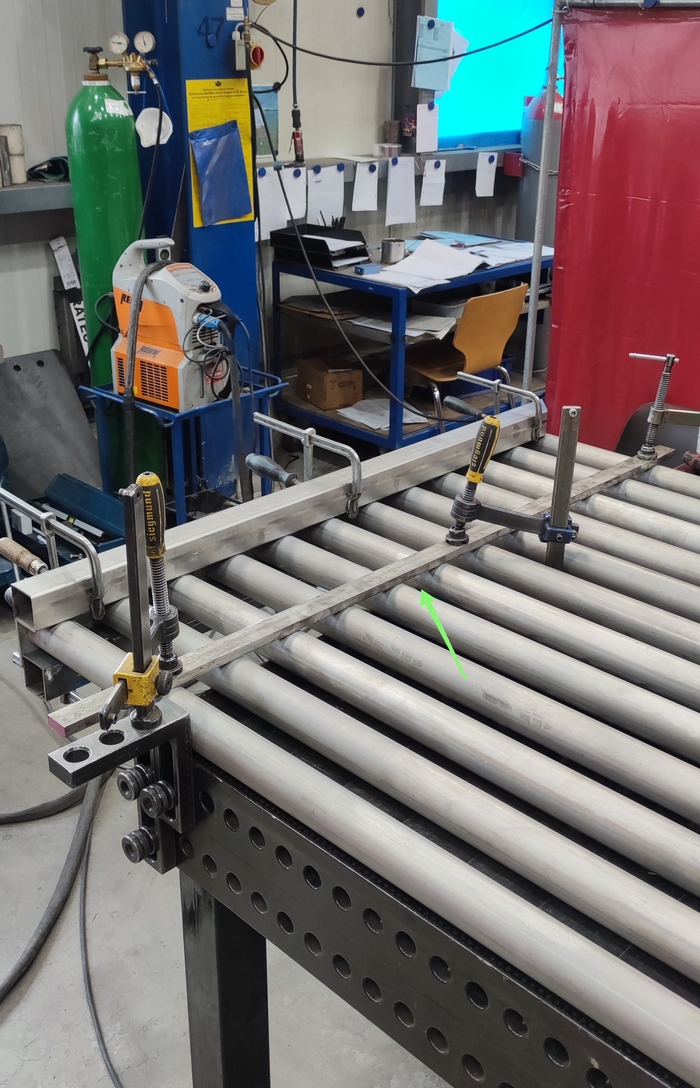

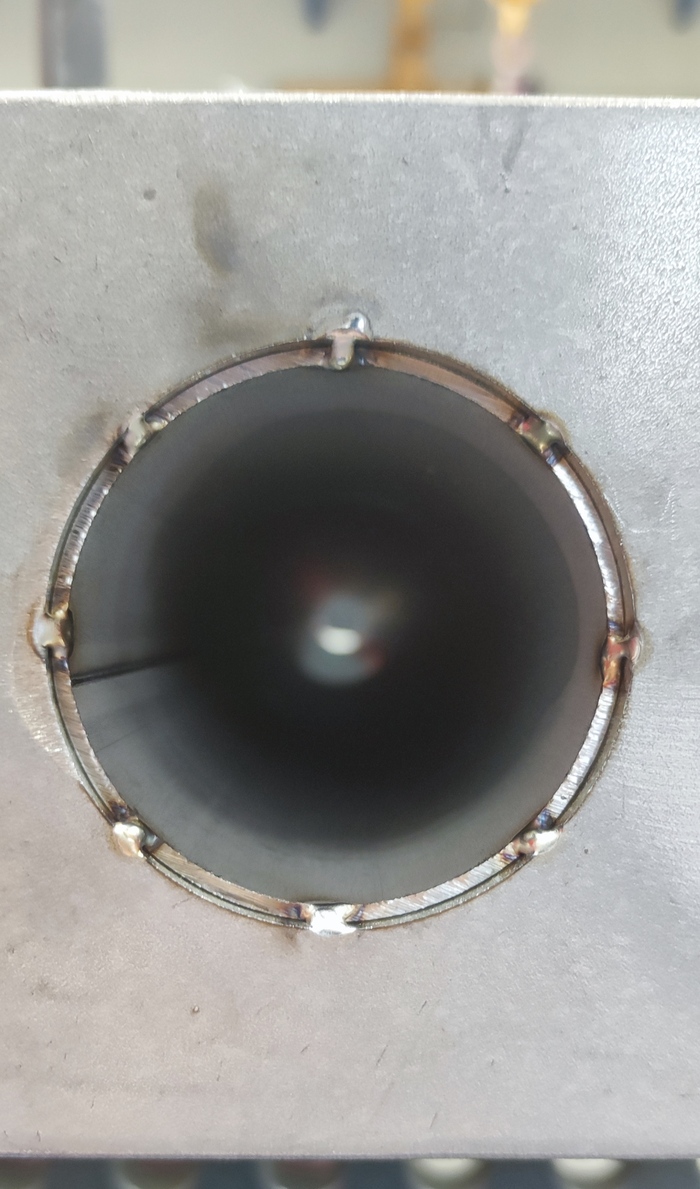

Делаю небольшую щель(отметил зелёной стрелкой), для того что бы видеть насколько глубоко труба садится и что бы потом отвёрткой и молотком отрегулировать зазор под сварку.
Забыл перчатки надеть. Надеваю.

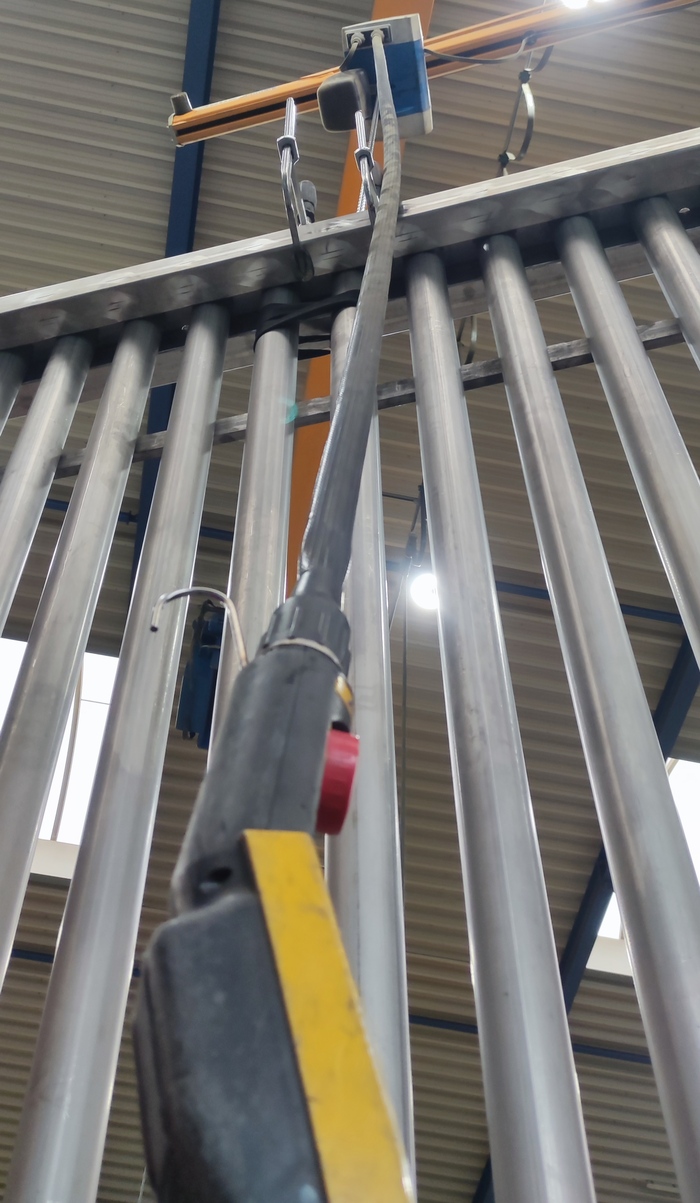

Продолжаемс. Запихнулс.
Конструкцию временно усиливаю ответной заготовкой. Для того что бы при сварки изделие не повело и не вывернуло.

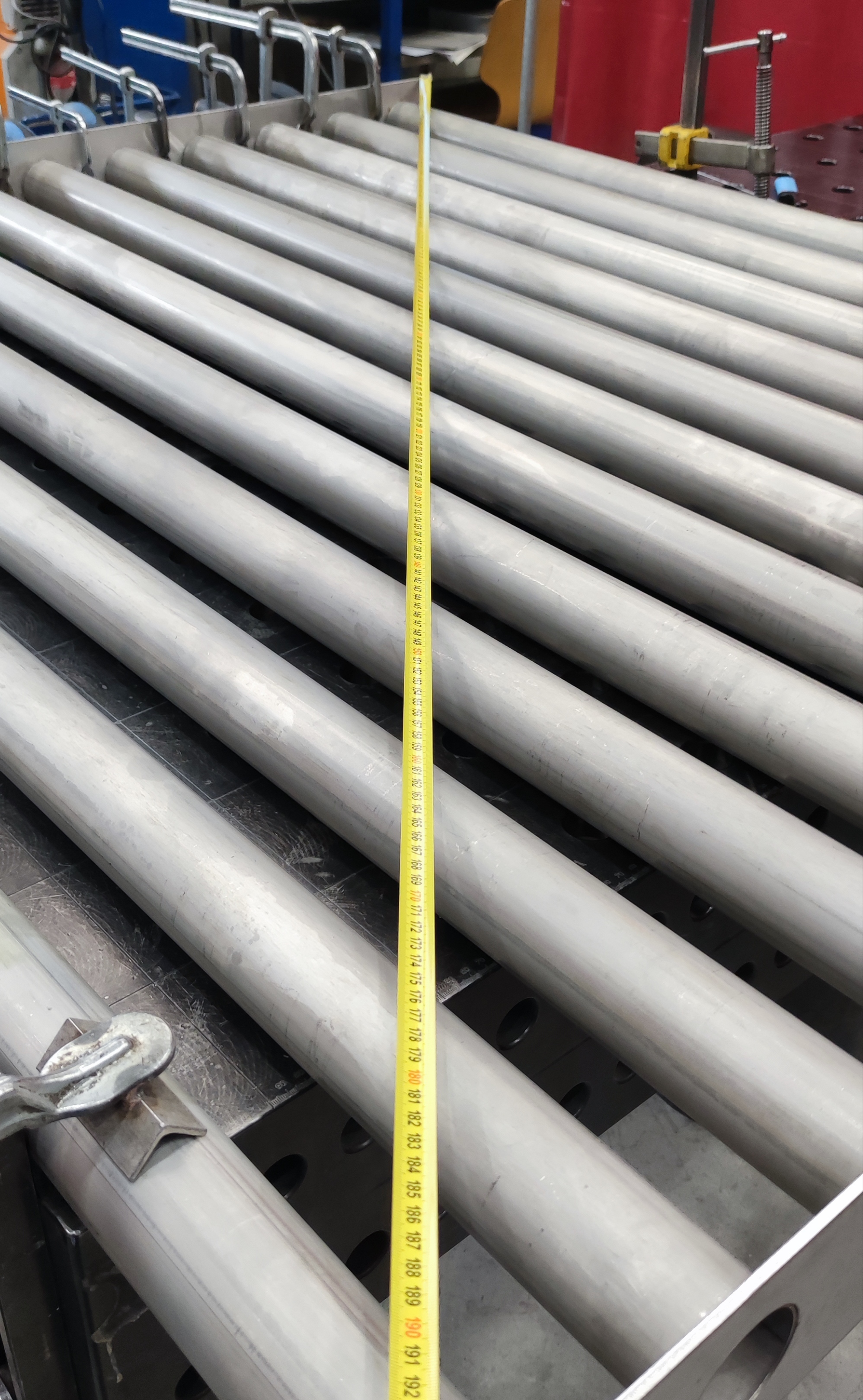

Измеряю диагональ, выравниваю в ноль обе стороны.

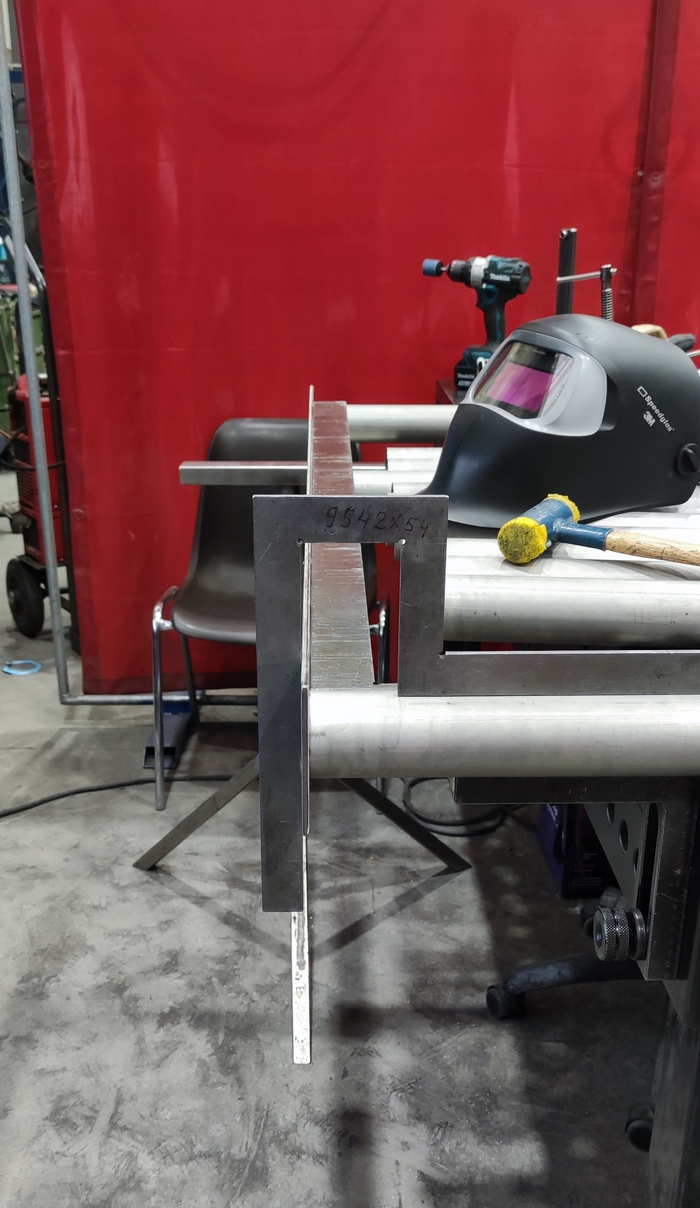

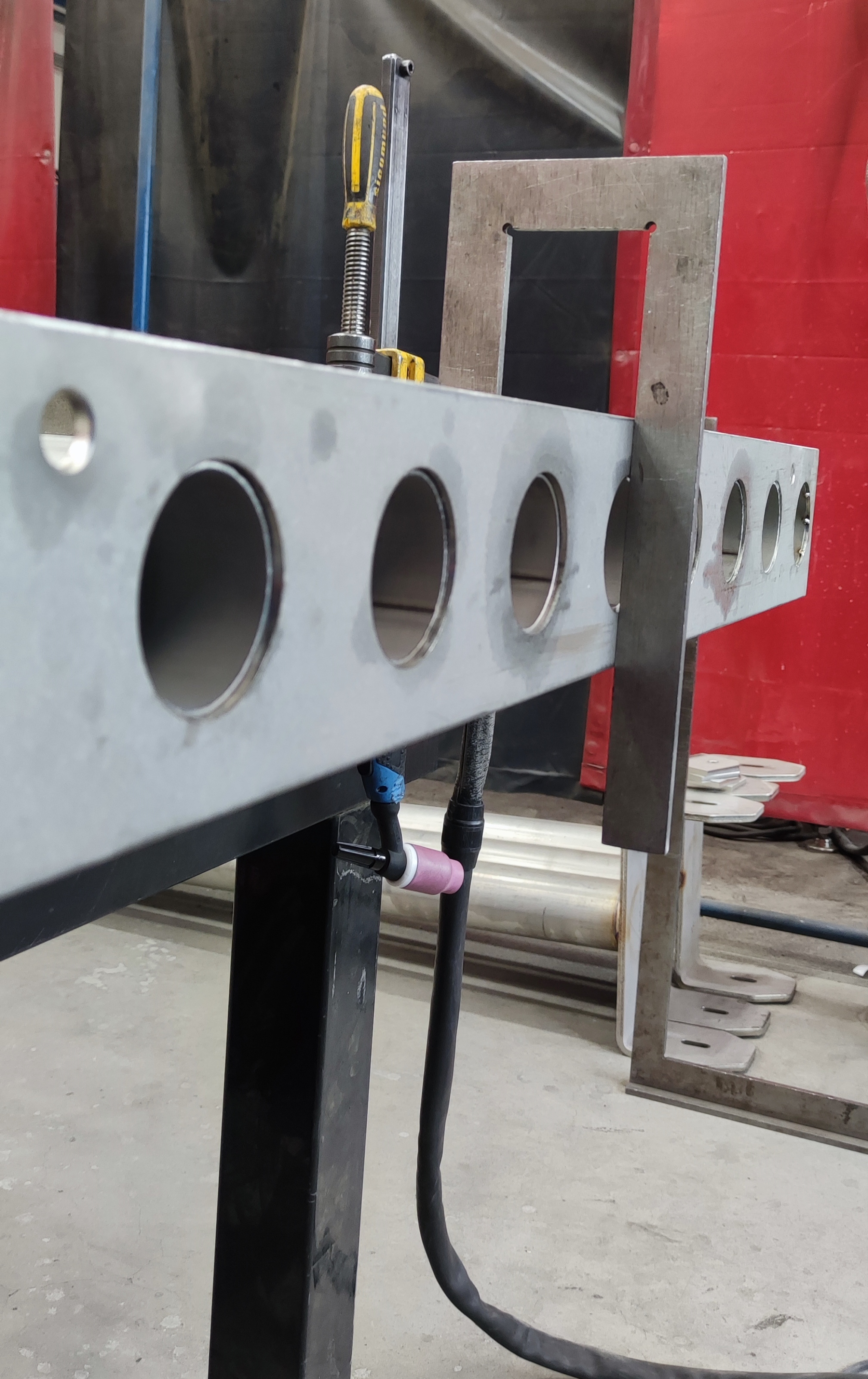

Отлично. Убираю струбцины и проверяю углы.

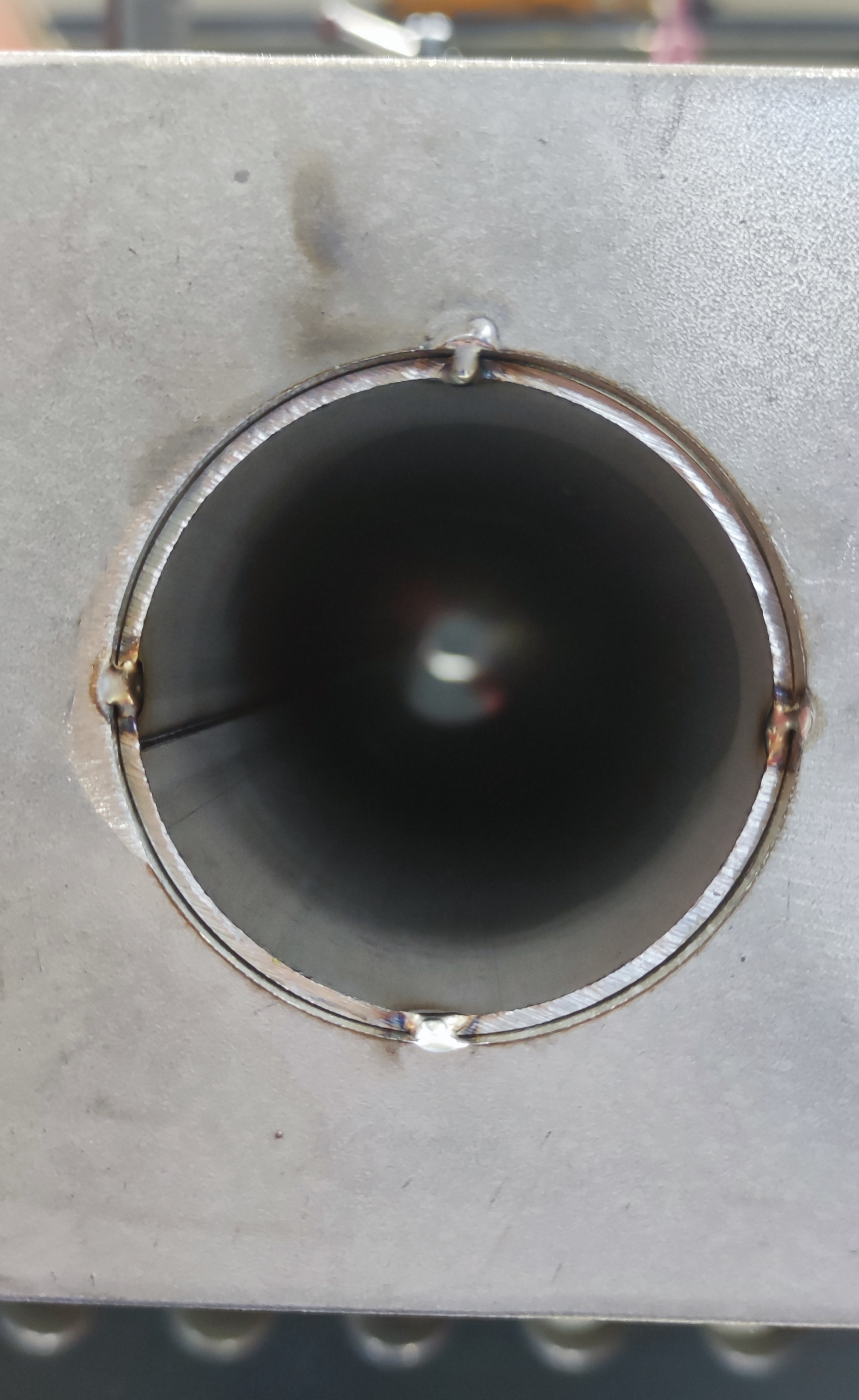

Прихватил.
Но этого мало. Мне надо бооольше усилений...

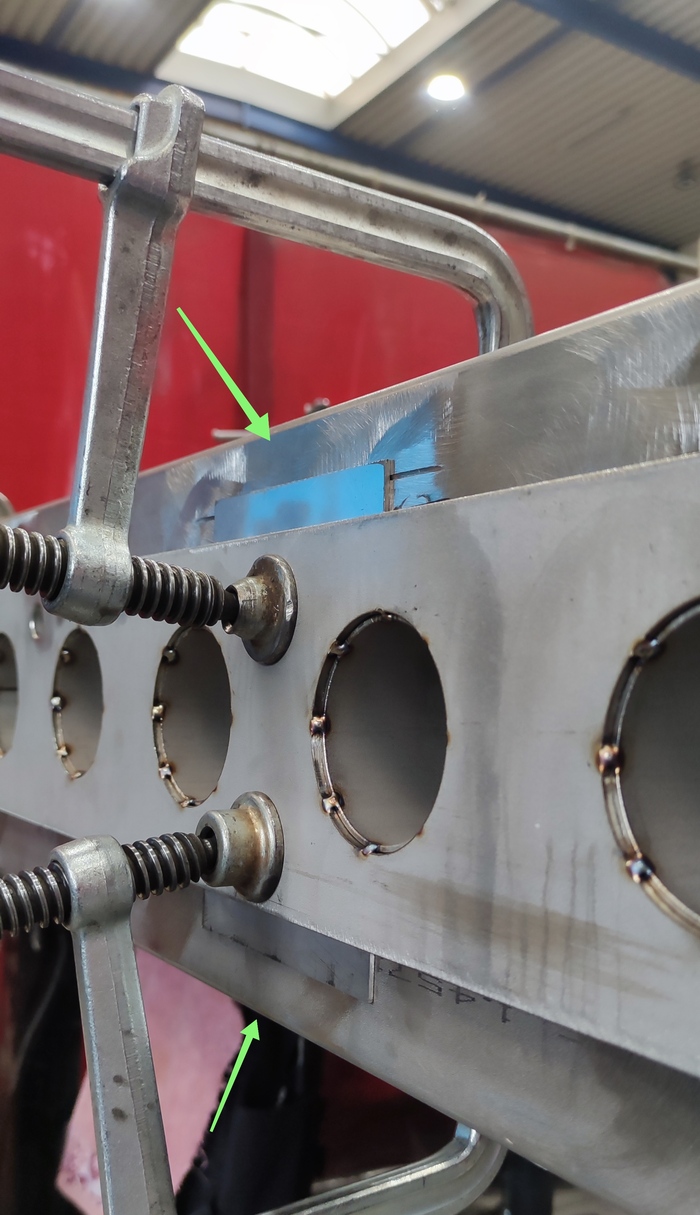

Устанавливаю две маленькие пластинки толщиной в 1.5 миллиметра по центру, что бы выдавить конструкцию противоположно напряжению сварки. То есть перед сваркой я выгибаю пластину принудительно в одну сторону, а сварочная высокая температура выдавит её в обратную сторону.
Ну теперь можно ещё усилить, ещё сильнее.
Убираю мелкие пластины и зазор готов. Изделие в напряжении почти готово к сварке.

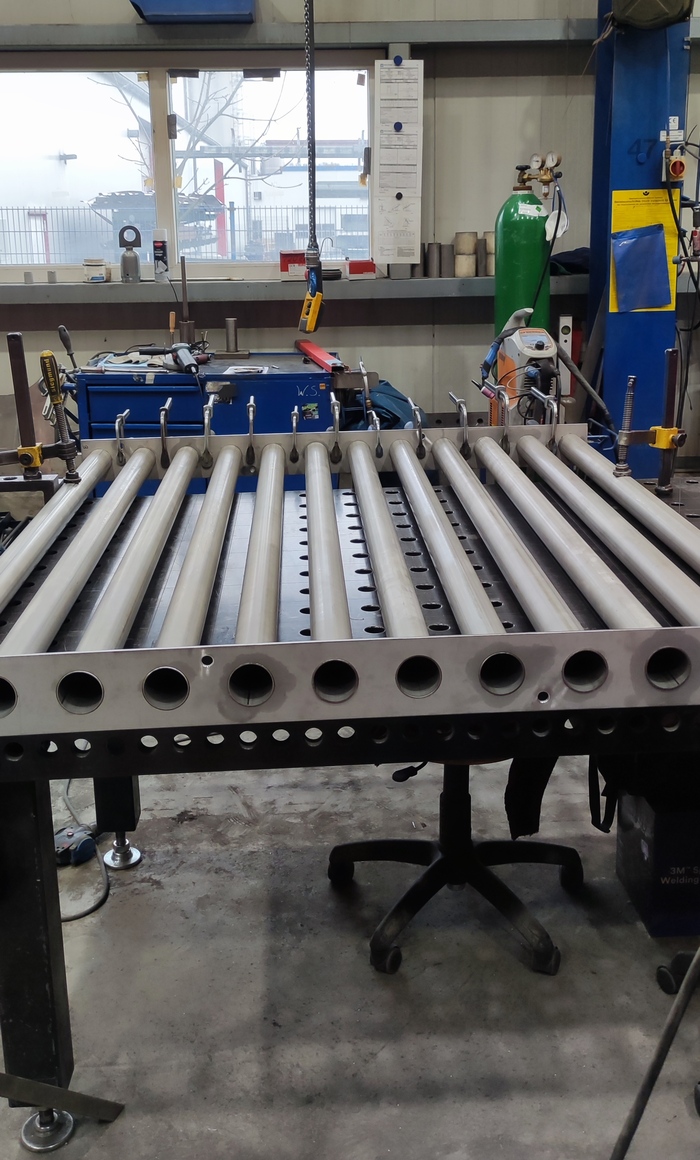

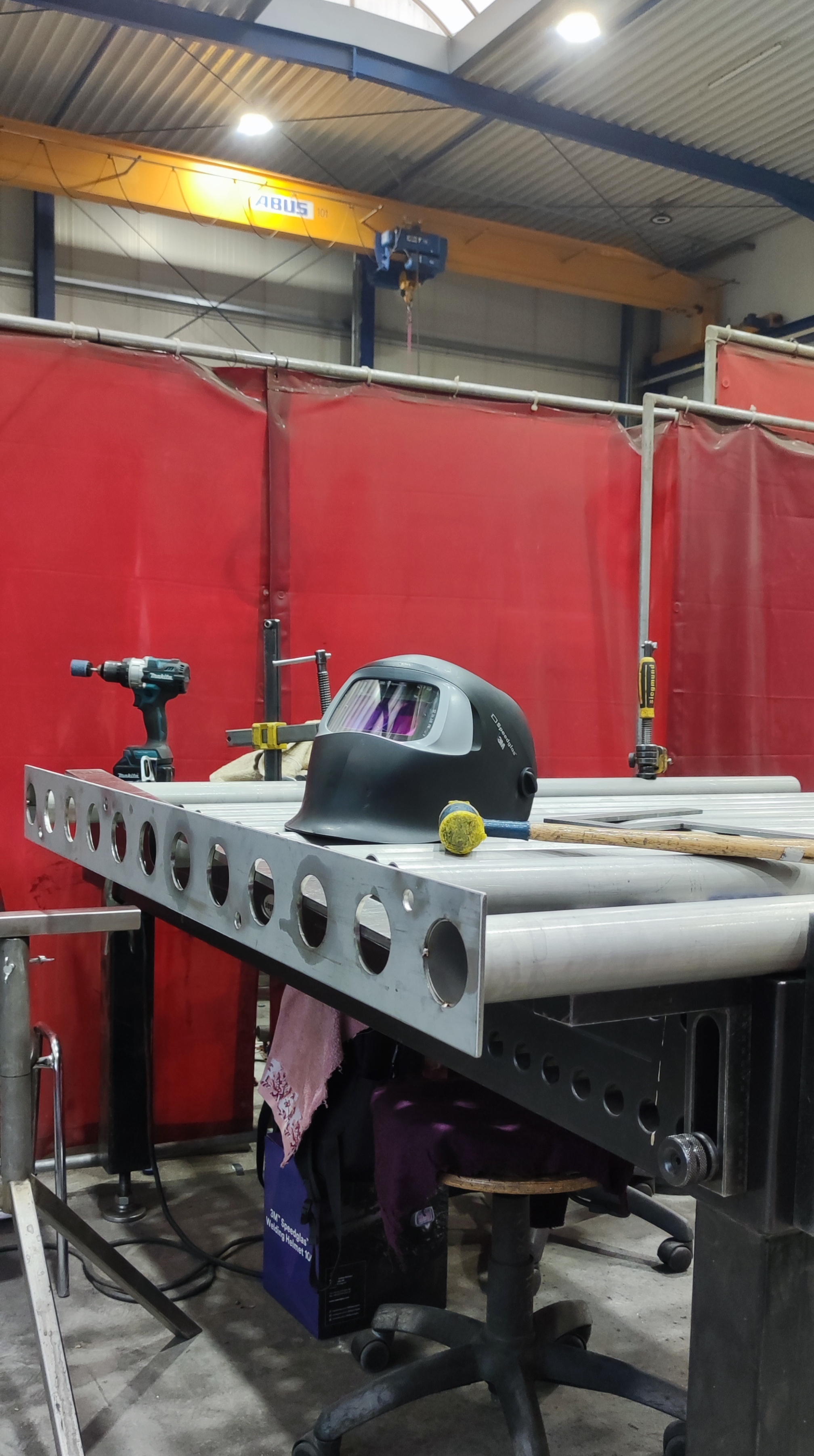

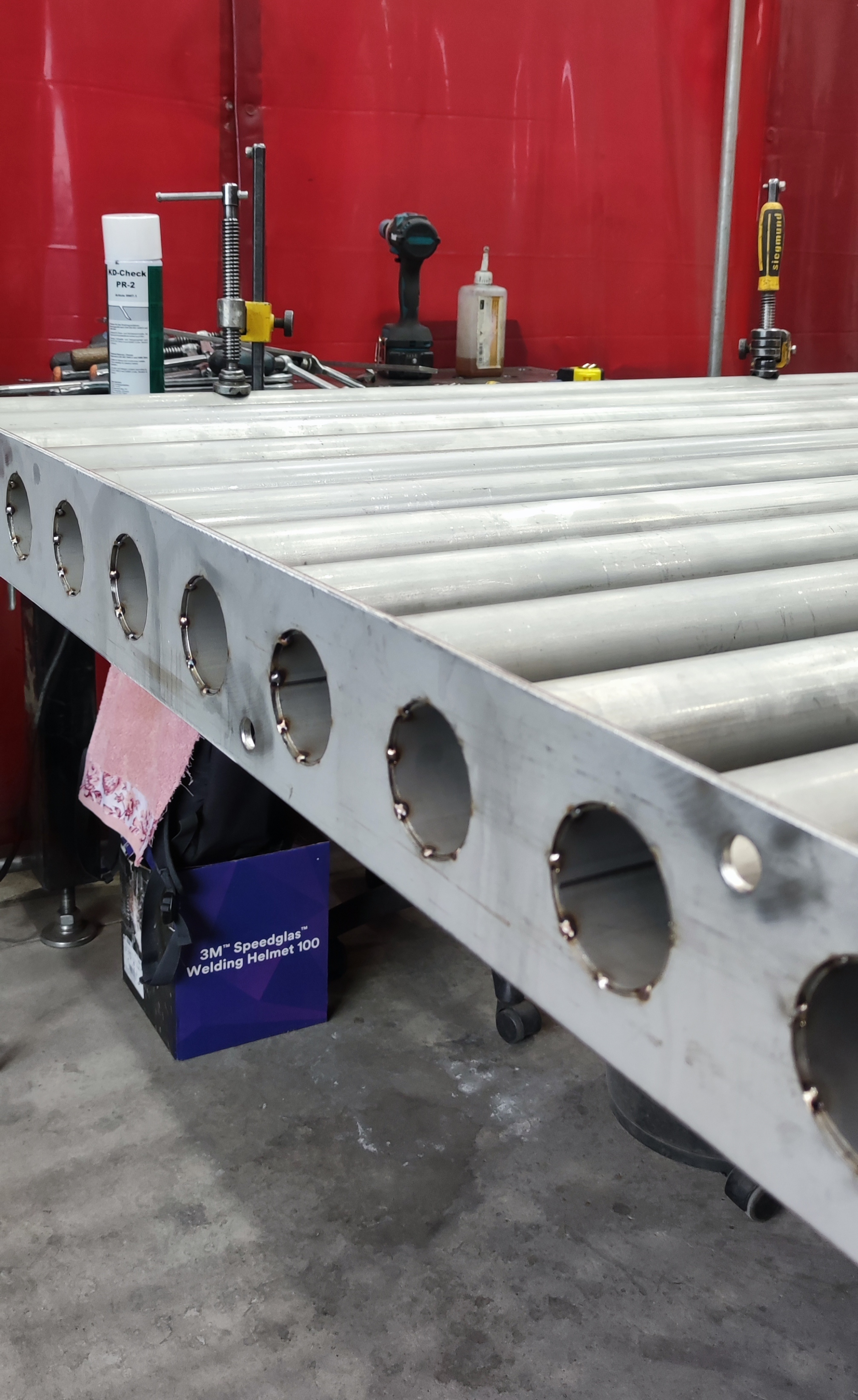

Далее выравниваю всю поверхность струпцинами, создаю ровную плоскость и делаю временные прихватки (потом они будут демонтированы) на против центра отверстий с двух сторон, теперь конструкция жёсткая её можно вертеть как хочешь.
Но сначало чаепитие и потом продолжение.
