Начало. Трактор С -65⁠⁠

Масштаб 1:43, материал метал. Партия будет из 3х единиц

Откинувшись после вынужденного "отпуска" за пост-разоблачение "неприкасаемых" влажных мошиаходрочеров , решил приступить к изготовлению моделей тракторов С-65, ноздрей не обещаю, но процесс сборки постараюсь показать, будет несколько постов по сборке, покраске. И так начинаем!

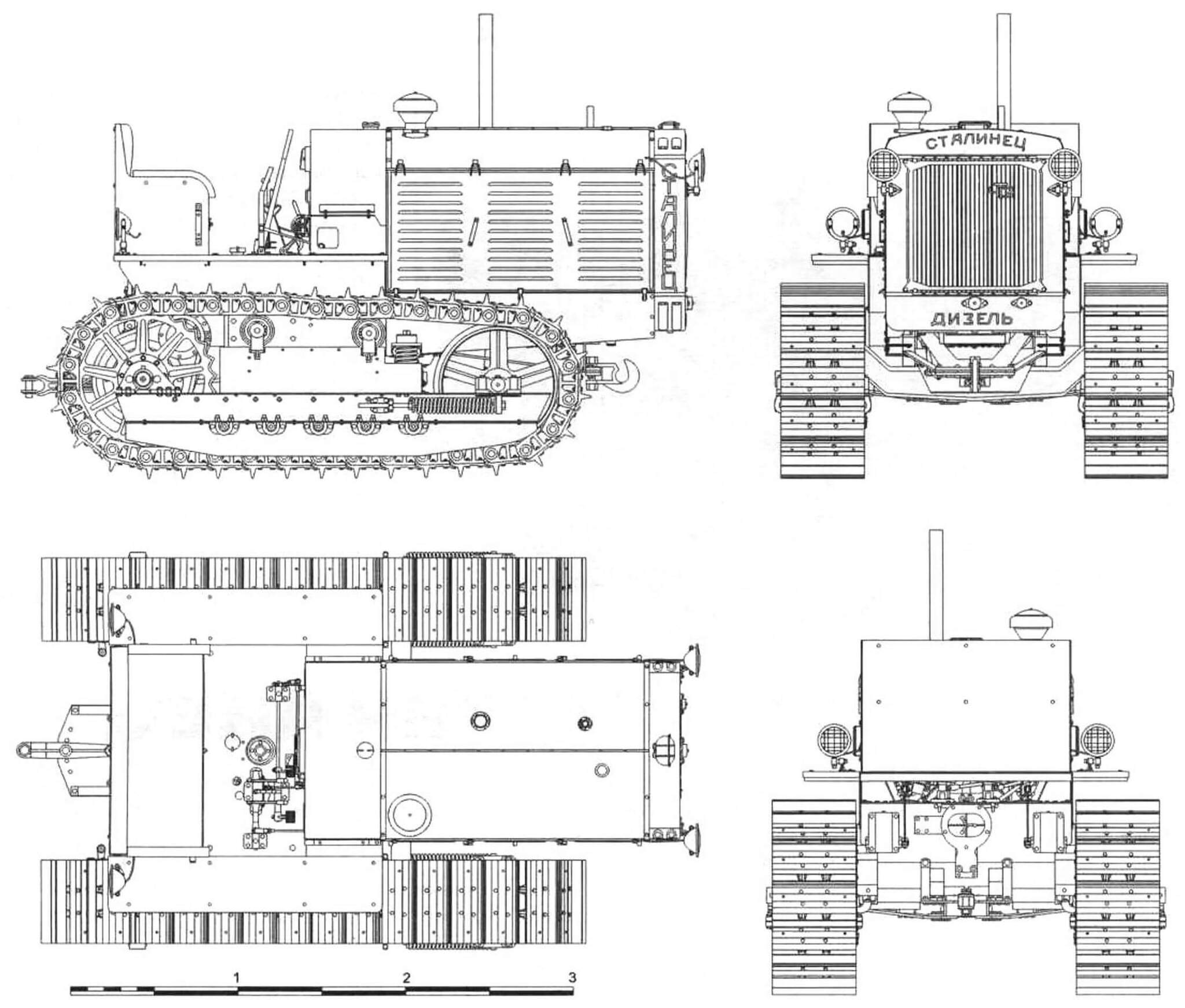

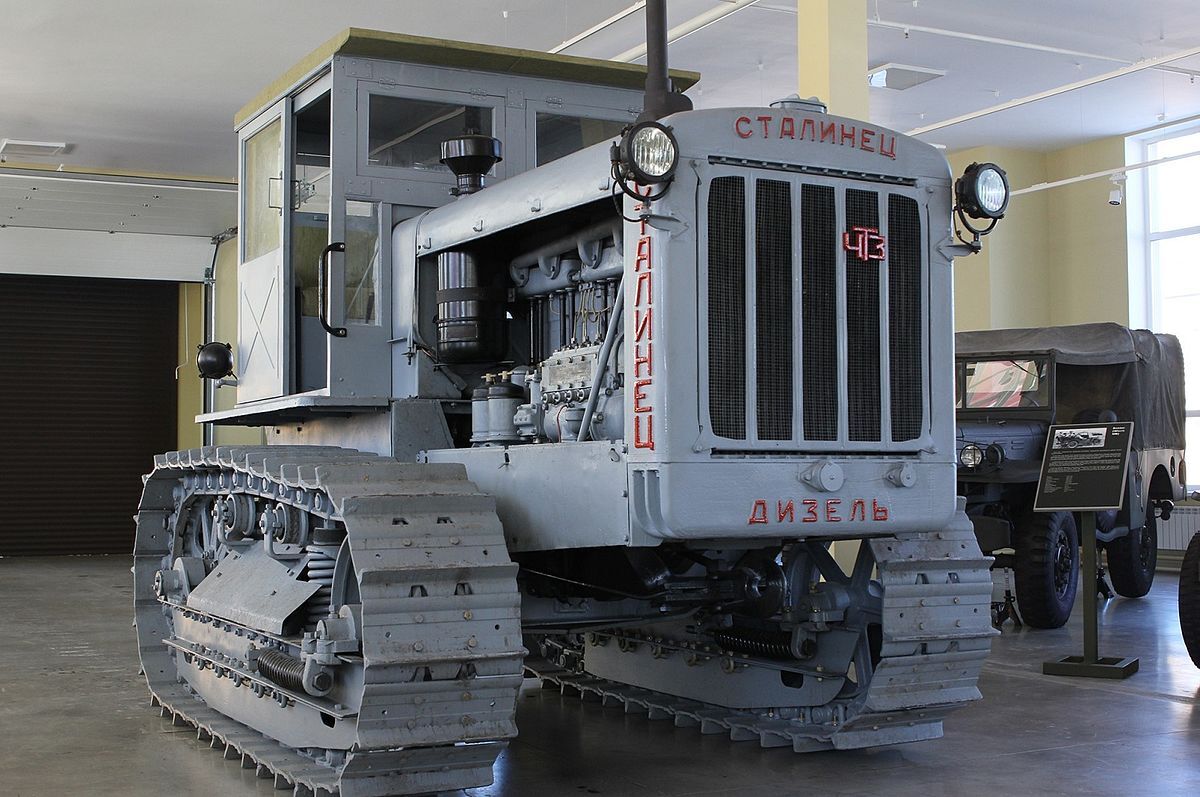

Беру информацию по максимуму, фотографии, чертежи, схемы. Изучаю вдумчиво, продумываю варианты реализации того или иного узла, елемента.

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост
Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

Как то так все происходит, магия...

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

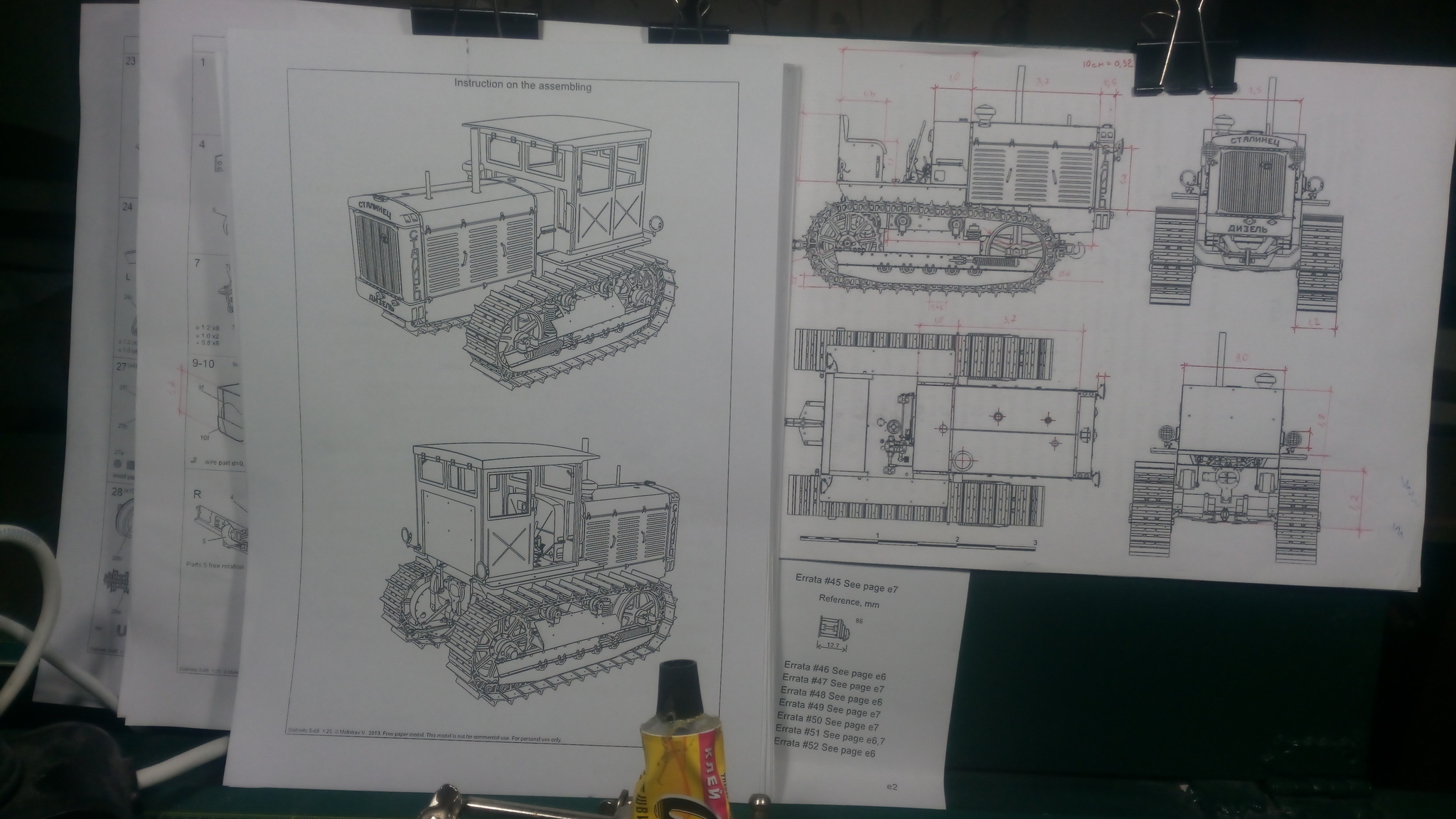

Обмеряю перевожу в нужный масштаб, наношу размеры на чертежи и схемы

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

Процесс обмера, пересчета в 43 масштаб и нанесения размеров на схемы и чертежи

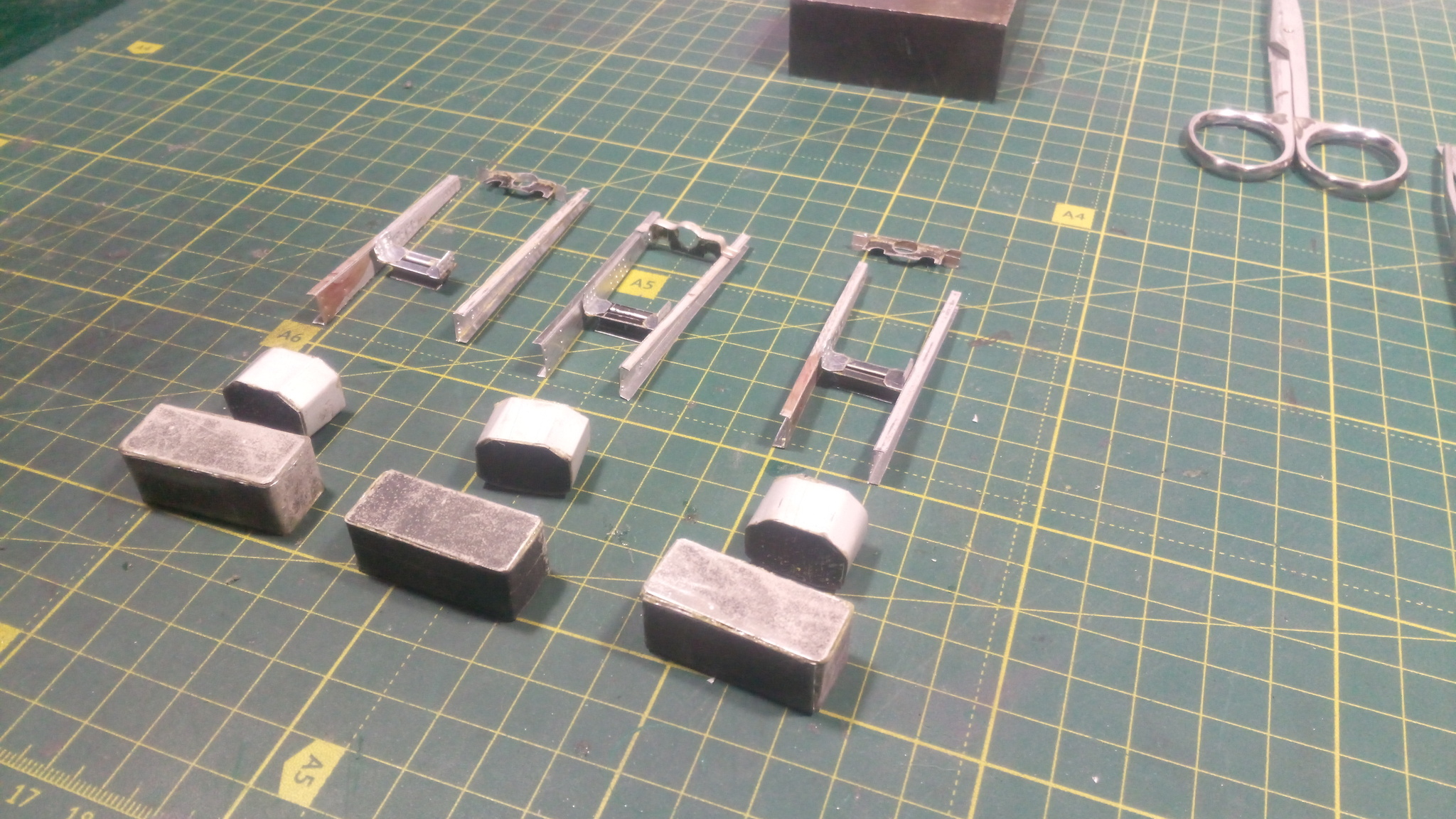

Начинаю с рамы и корпуса редуктора

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

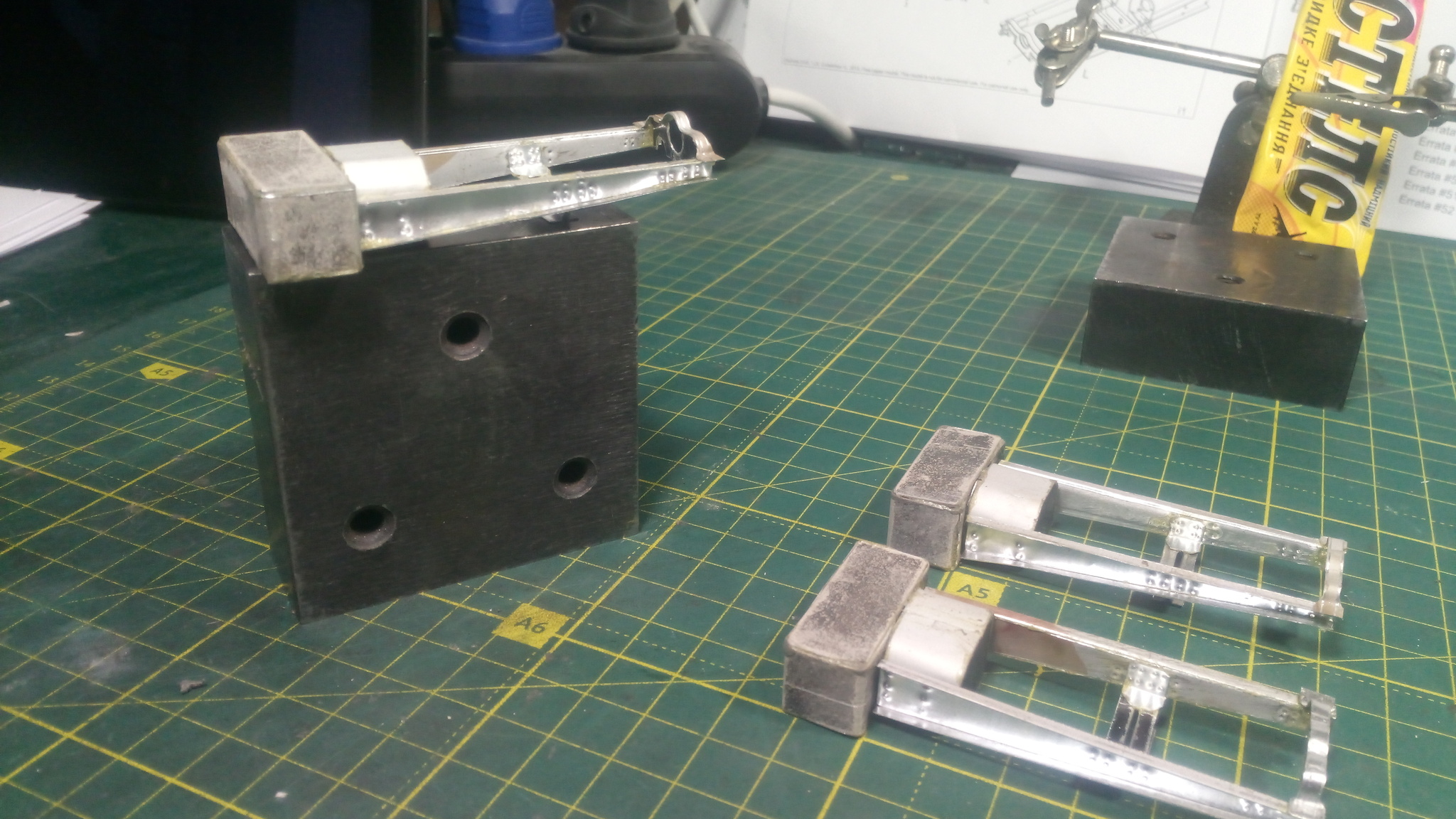

При изготовлении использую пуансон для получения точной линии изгиба

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

Изготовляю корпус редуктора ведущего колеса, собираю в единый узел рамы, коробки, редукторов, наношу облицовку на корпус

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

Изготовил буксирный крюк , опорник передних пружин подвески

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

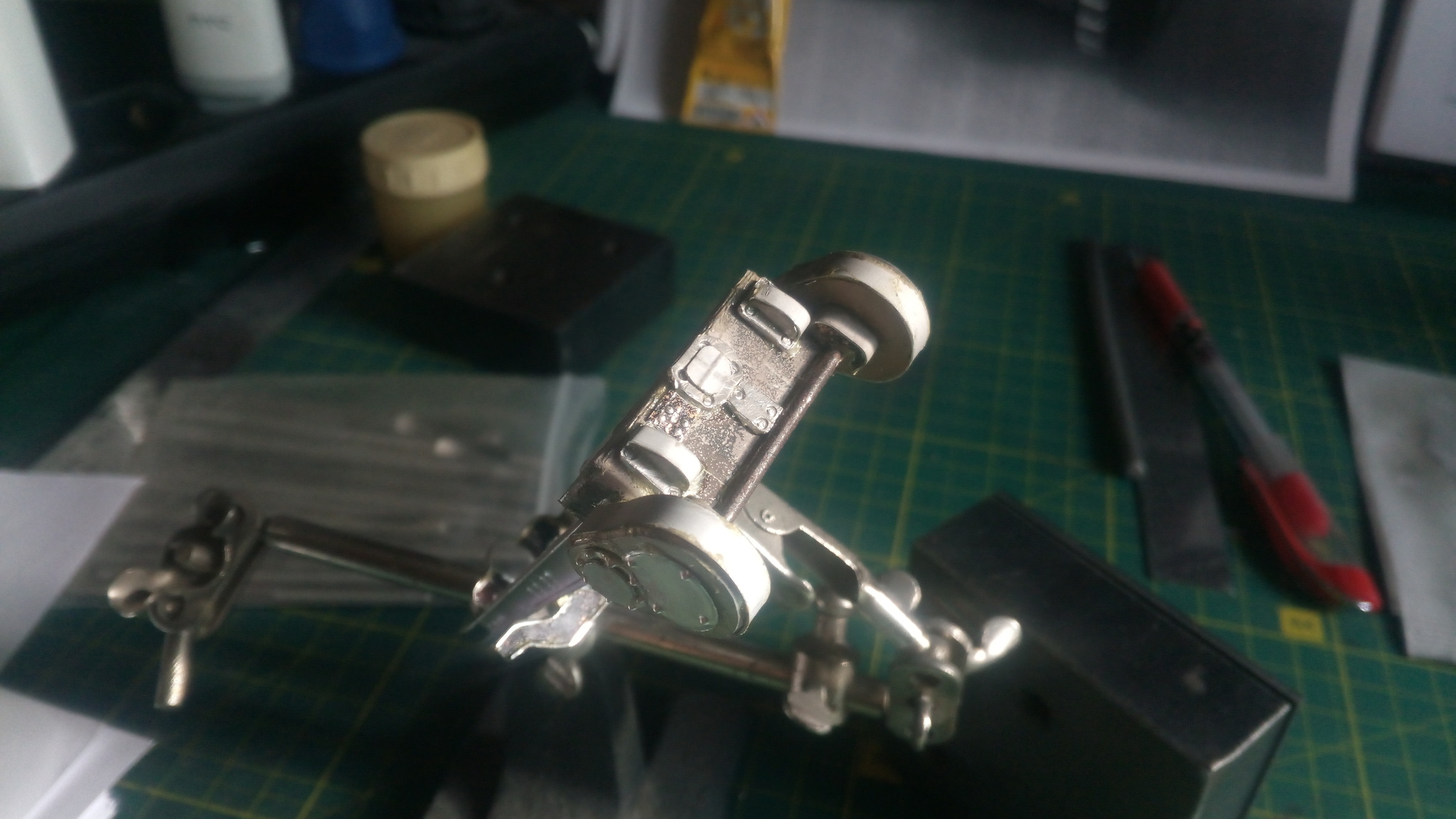

Мелочевка на корпусе редуктора

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

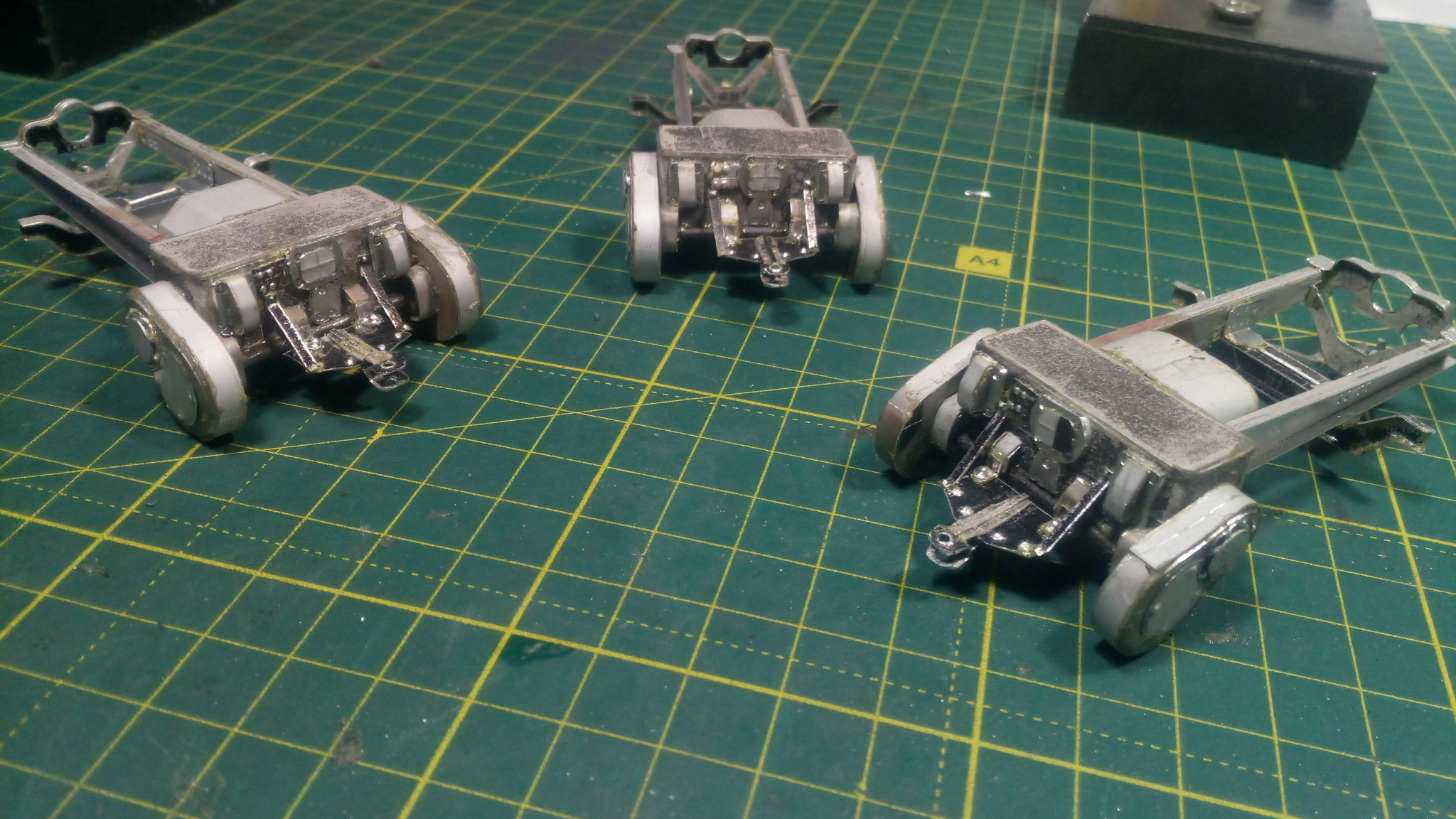

Изготовил задний буксирный узел

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост
Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

Приступаю к работе над тележкой опорных катков

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

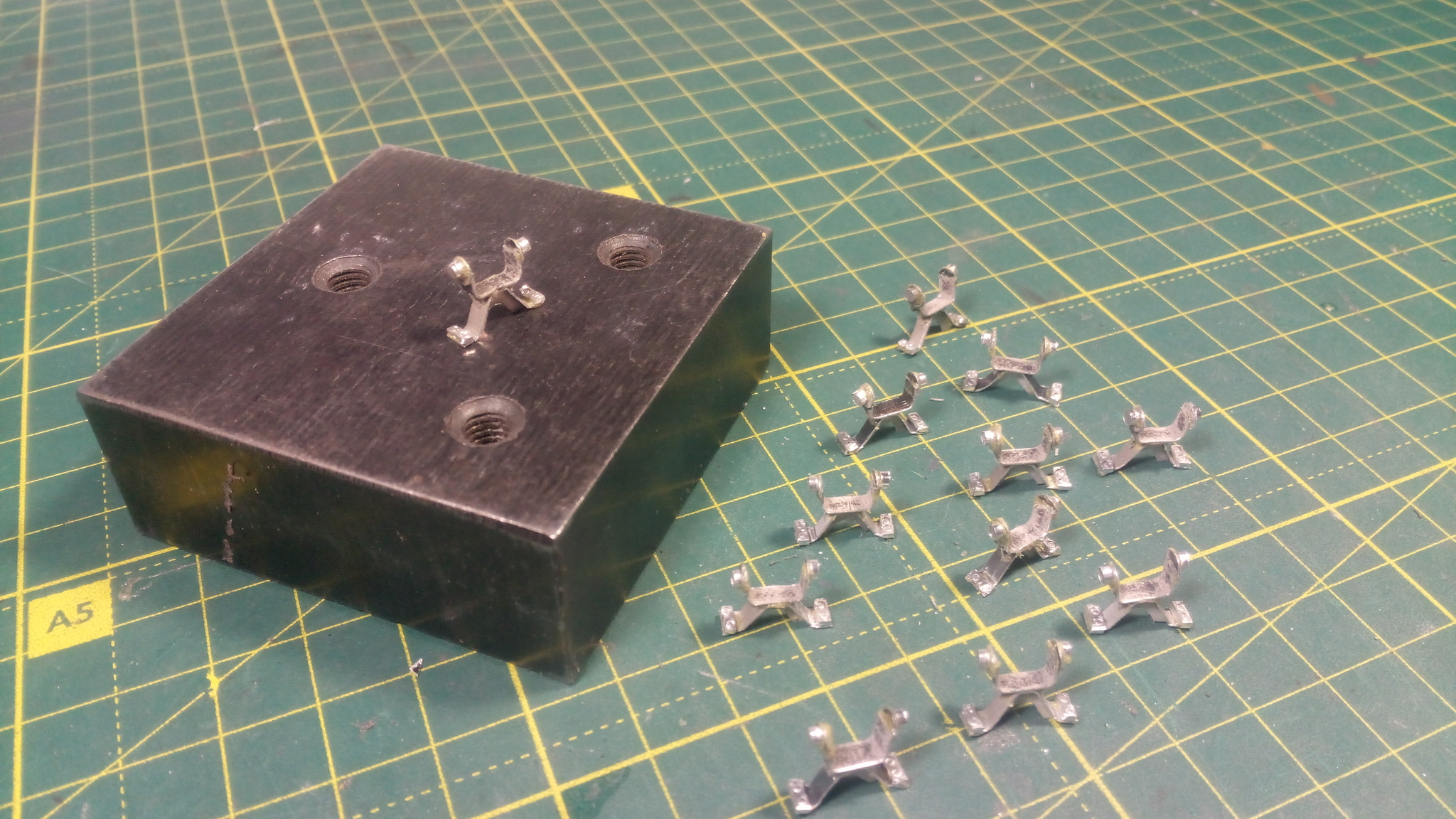

При изготовлении использую все тот же пуансон

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

Комплект готов

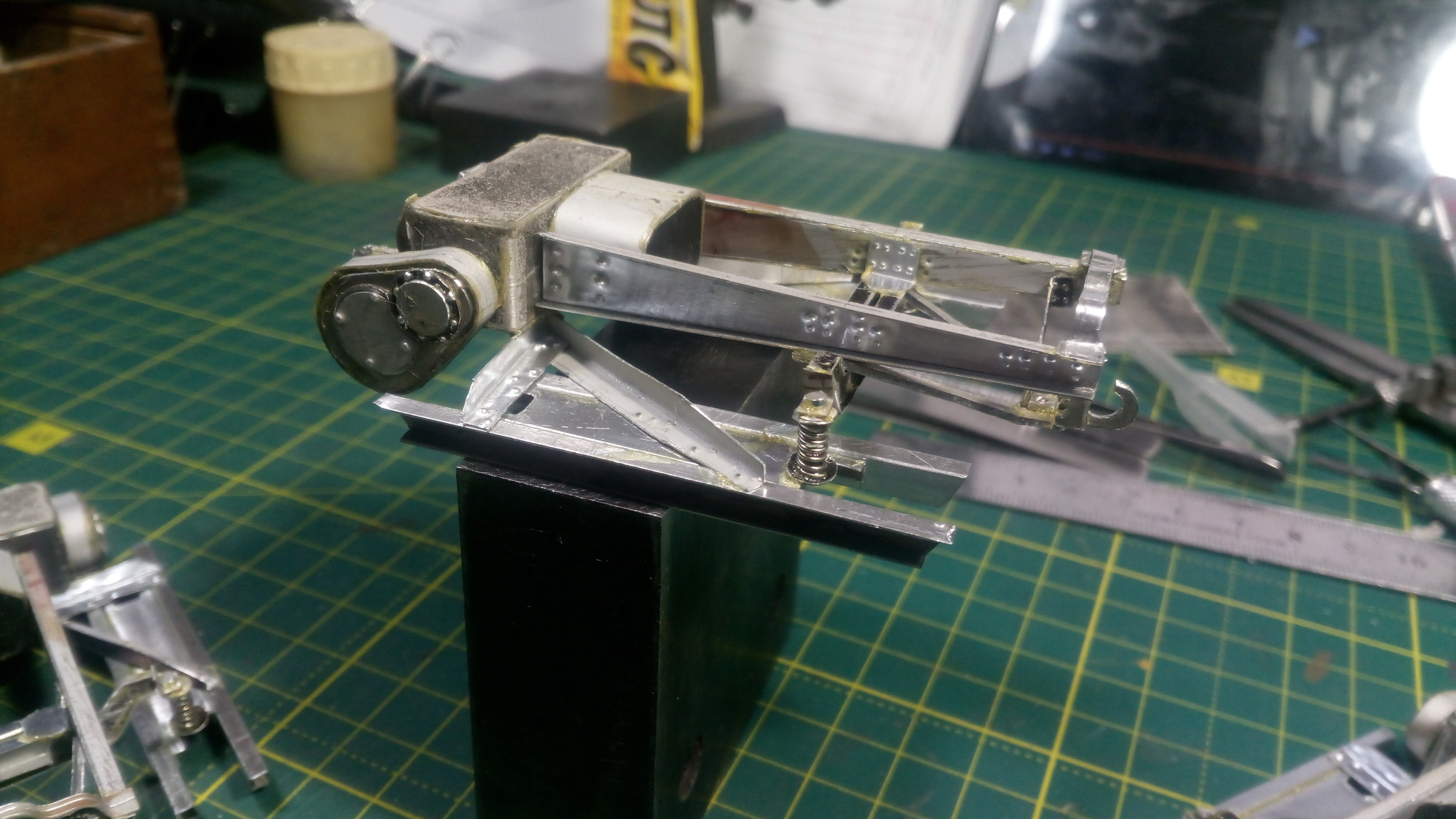

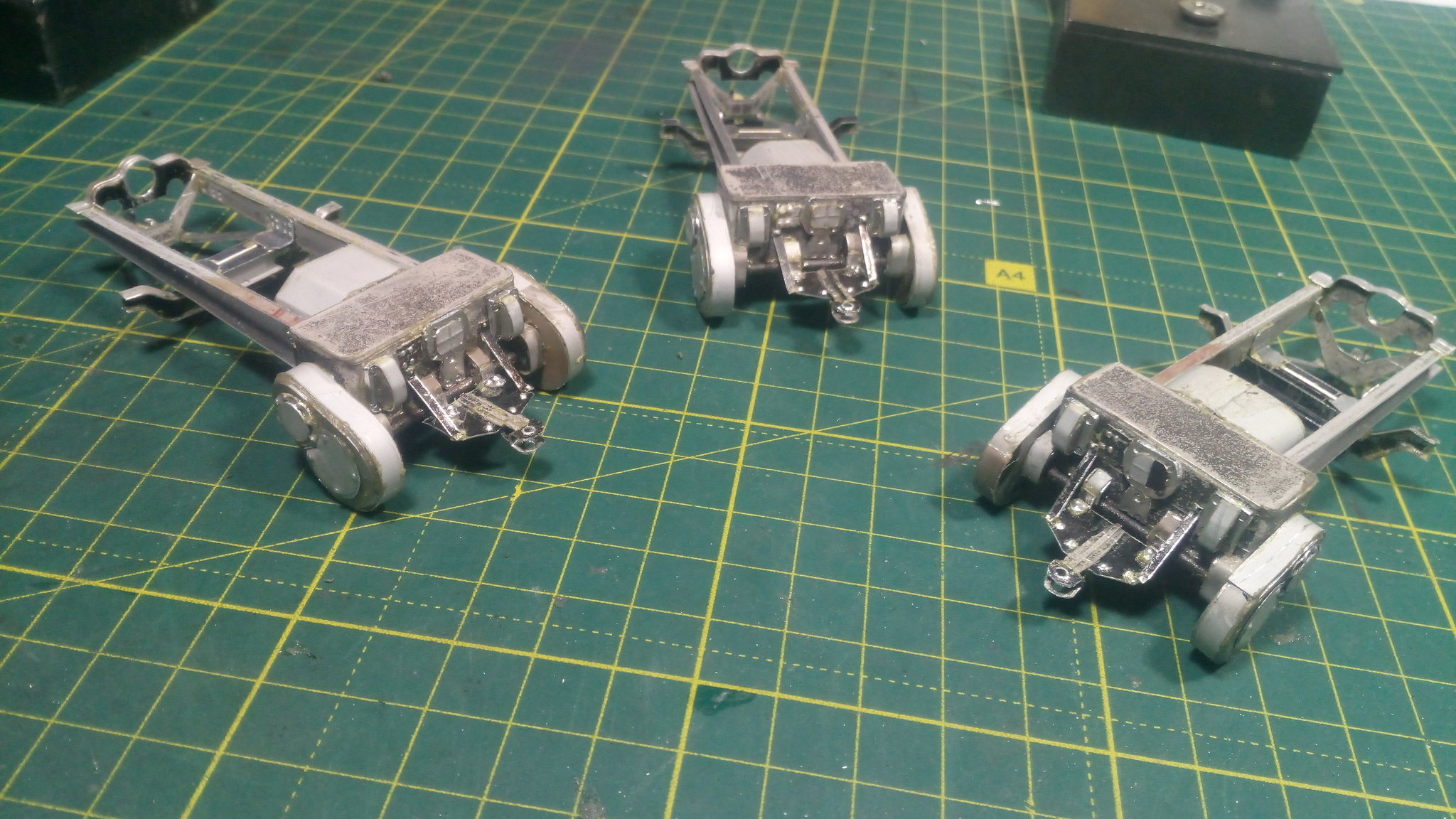

Изготовляю пружины амортизаторов, узел крепления пружин к тележке и корпусу, соединяю все это в единый узел

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

Вид сбоку

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

Дело движется

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

Вид снизу

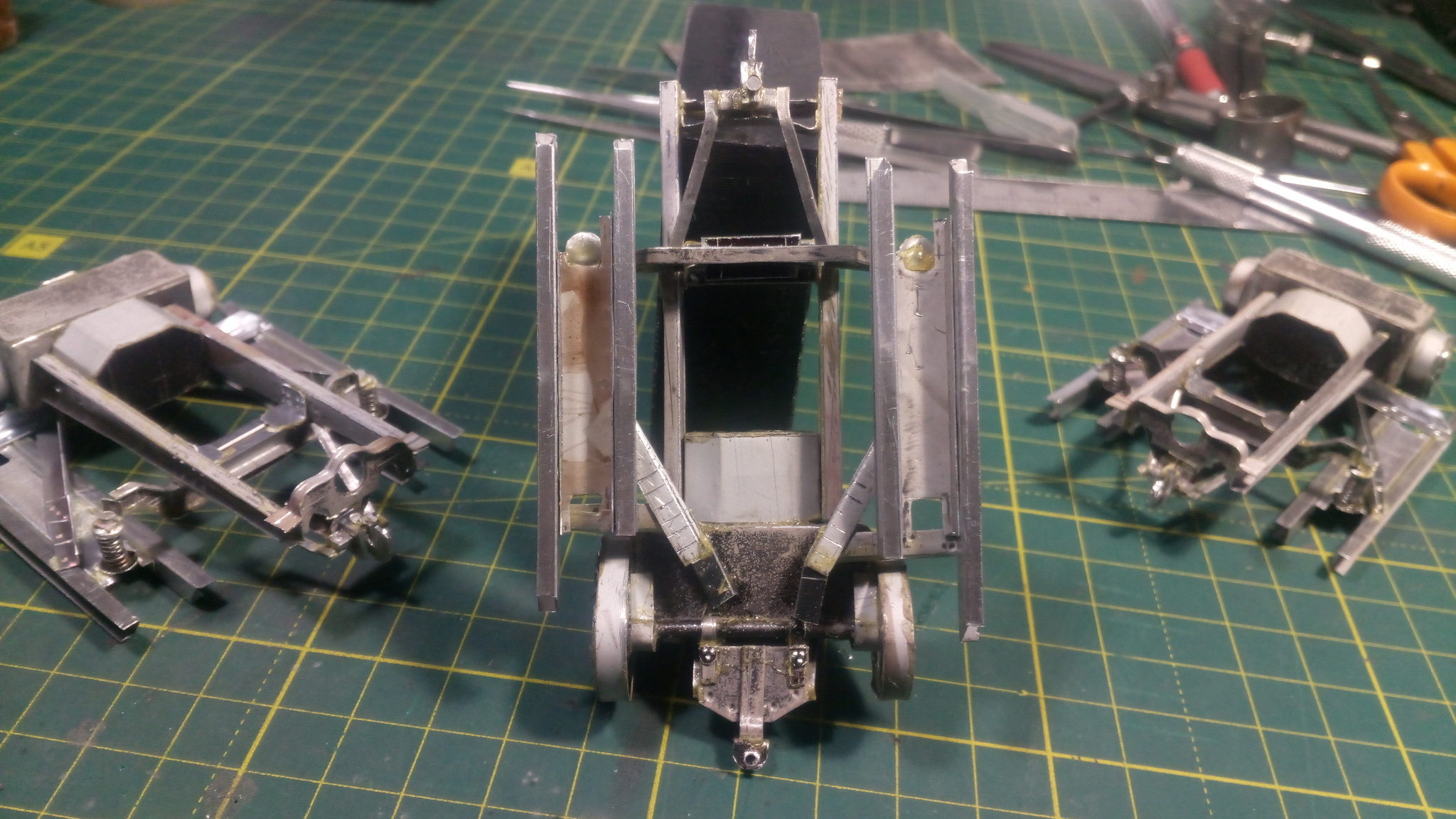

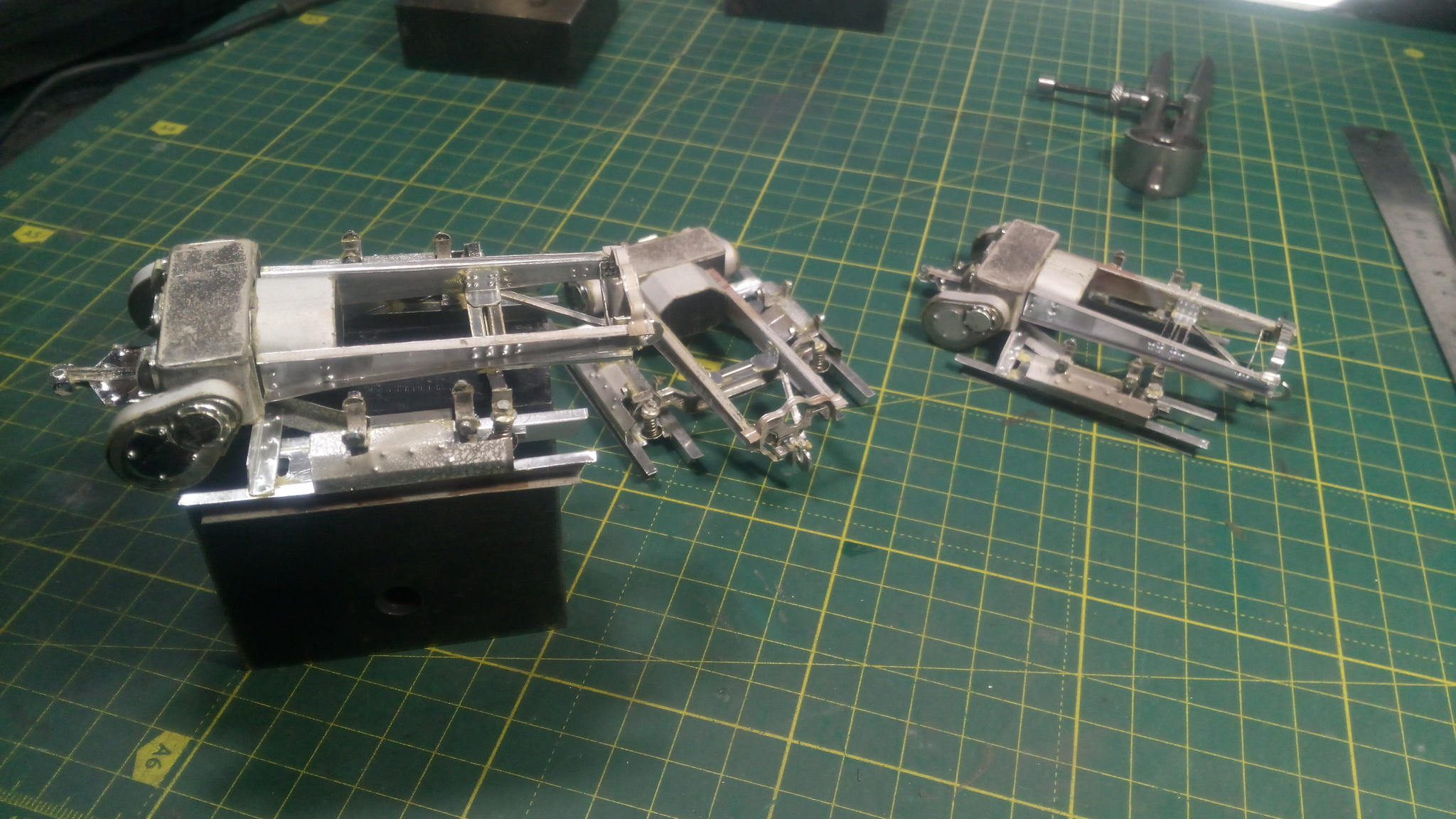

Изготовляю остальные детали тележки опорных катков, столкнулся с трудностями, успокоился продумал вариант решения, воплотил

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

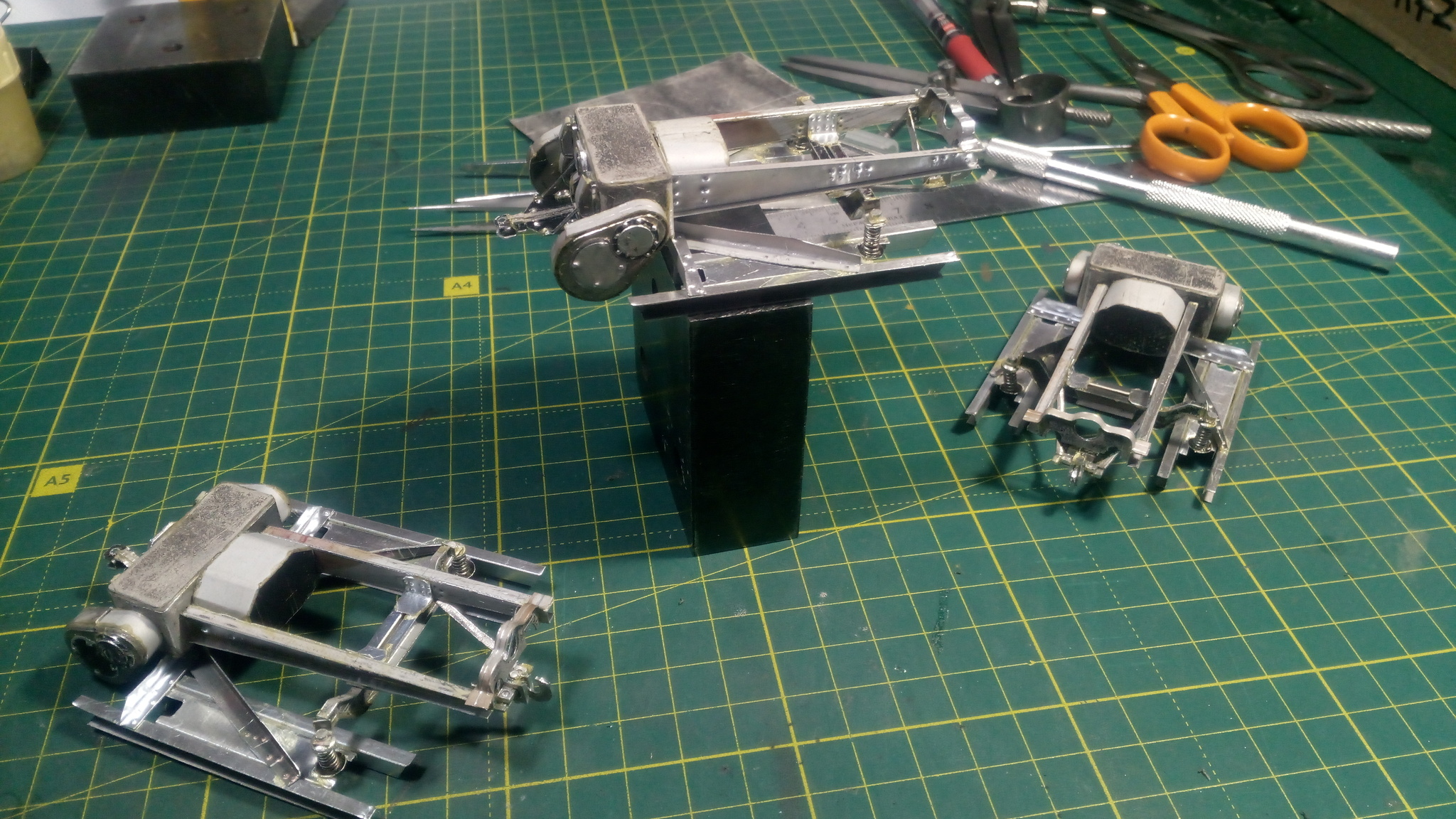

Узел крепления поддерживающего катка

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

Собрал во едино не без трудностей, но вроде все норм

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

С другого ракурса

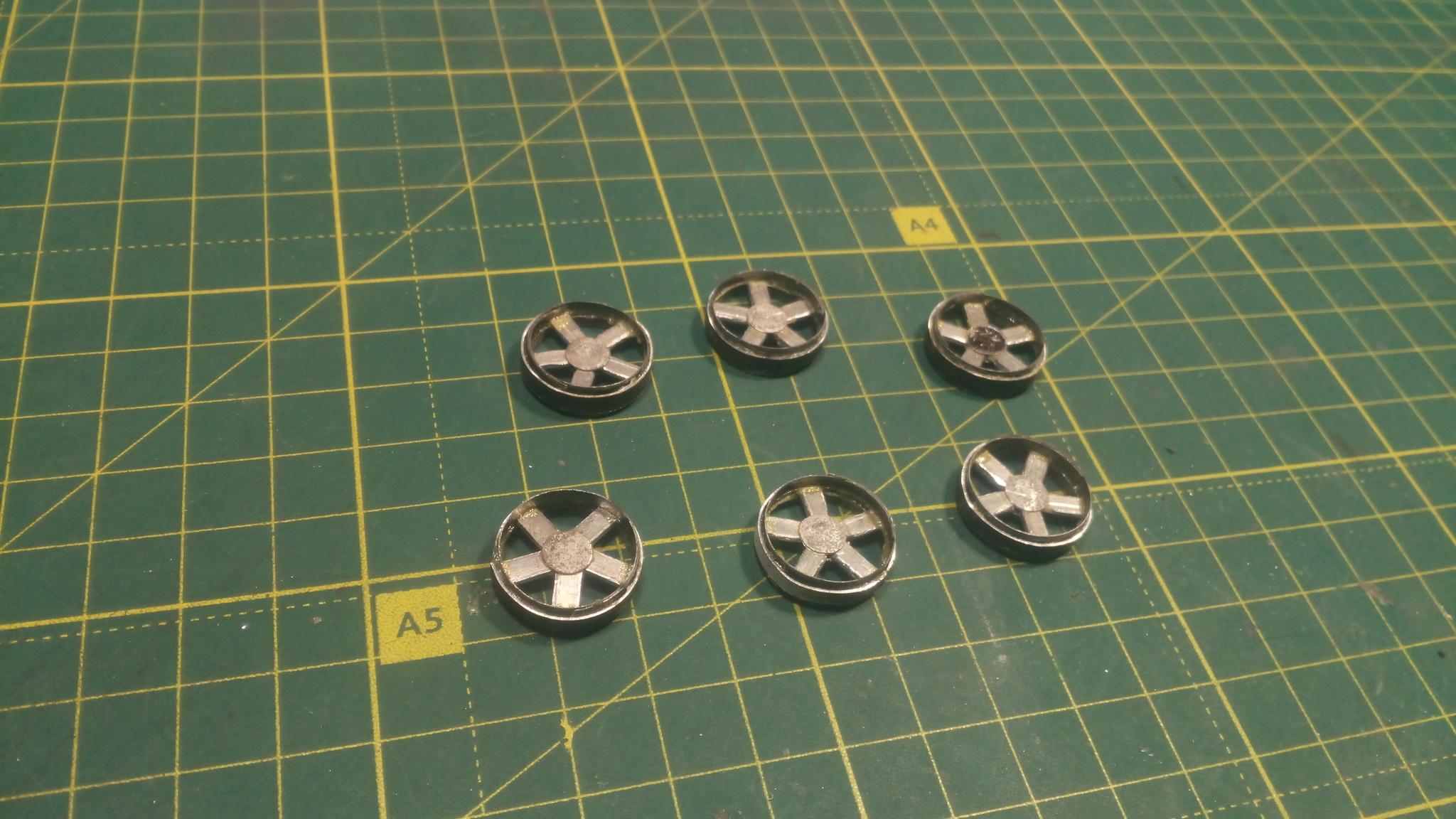

Иду дальше и приступаю к изготовлению переднего катка

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

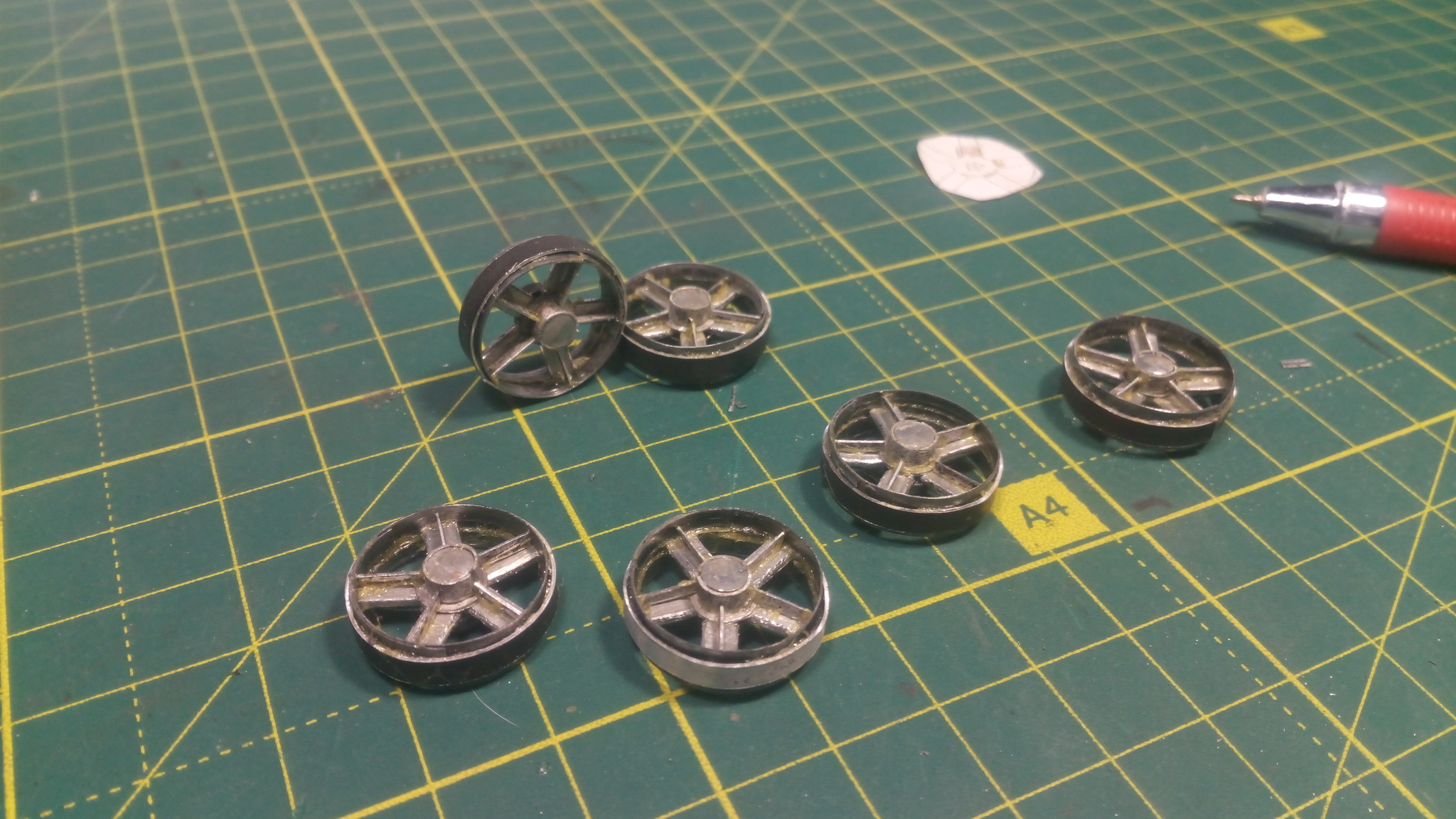

На 70% готов

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост

Готов 100%

На этом пока все, работа продолжается, накоплю материалы по процессу сборки, сделаю пост продолжение (не обижайте художников с ноздрями, особенно симпатичных и не симпатичных тоже не обижайте) всех обнял, поднял до скорого...

Начало. Трактор С -65 Моделизм, Коллекционирование, Масштабная модель, Коллекция, Миниатюра, Конструктор, Стендовый моделизм, Покраска миниатюр, Покраска, Хобби, Фотография, Техника, Инженерия, Изготовление, Модели, Картинка с текстом, Видео, Гифка, Длиннопост
