Мой первый станок с ЧПУ .

Всем привет, давно постов про ЧПУ у меня не было , всё просто , ушёл с работы и начал собирать свой станок . Вот сегодня как раз хочу рассказать , что у меня получилось .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

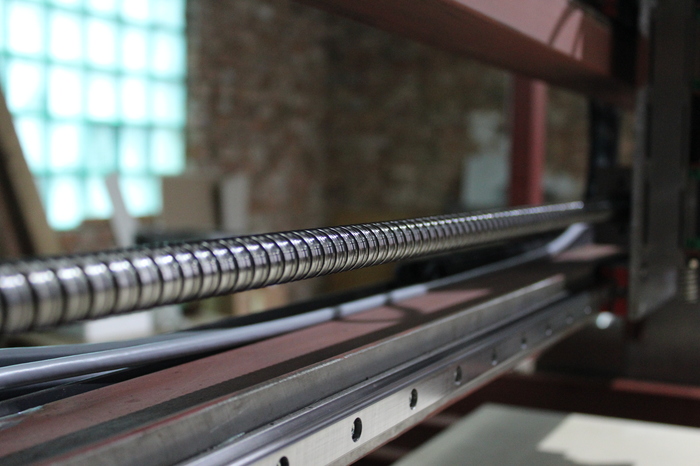

Началось всё с покупки механических комплектующих , направляющие , винты ШВП , гайки , муфты , кронштейны и т.д.

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Опорные подшипники BK-17 и BF-17

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Кронштейны для гаек винта ШВП , заказывали их по месту и дешевле и качественней .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Муфты - соединение вала мотора и финта ШВП .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Жирная хивиновскай каретка HGW-20

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Дальше собрал всю электронику в кучу : плата управления , датчики , драйвера , моторы , блоки питания .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

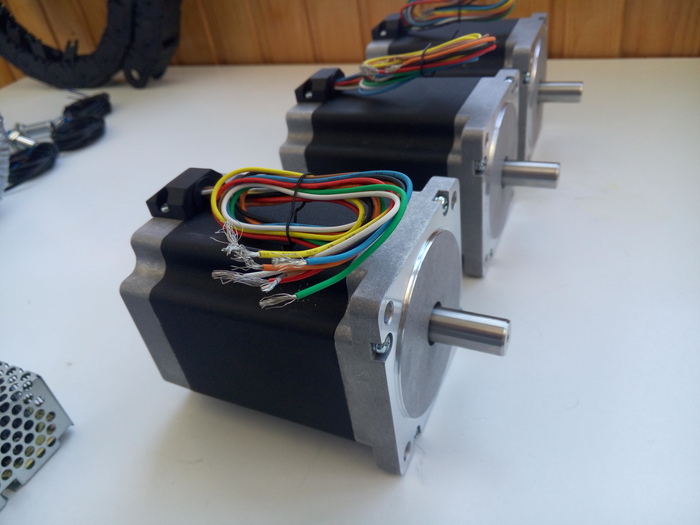

Шаговые моторы Nema 34 ( 86 кг*см)

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Плата управление Kflop, диковинный зверь , мало кто знает , ещё меньше с ней работает , но одна из лучших в своей нише .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

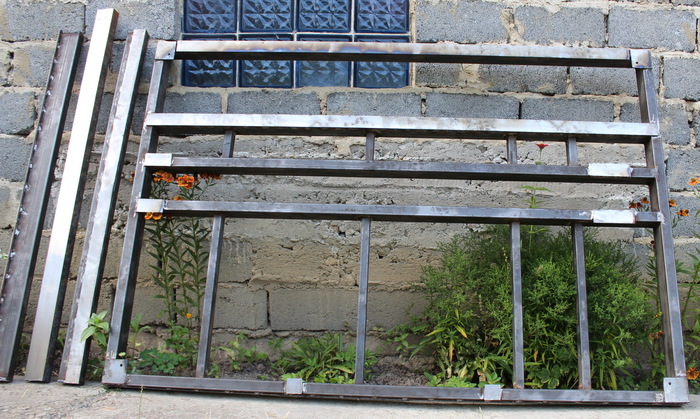

Пока я собирал механику и электронику в кучу , на заводе валялся метал для будущего станка и ждал пока его обработают для нормальной сборки , выровняют базовые поверхности на станине и основаниях портала .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет
Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Собрали на конец то всё в кучу и начали сборку , да знаю слишком слабый портал , смотрите дальше всё поправили ))))

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет
Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет
Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Станок изначально планировался с четвертой поворотной осью , вот мой набор для неё . Докинул бы больше фоток , но лимит не позволяет .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Дальше собрал всю электронику на столе и проверил работоспособность всех компонентов .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Шпиндель 2,2 кВт , воздушное охлаждение .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Собрали все оси и шкаф , также начали переделывать портал .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет
Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Шкаф со всеми мозгами .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет
Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Прошёл Новый Год и все праздники , а мы собрали поворотную ось .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

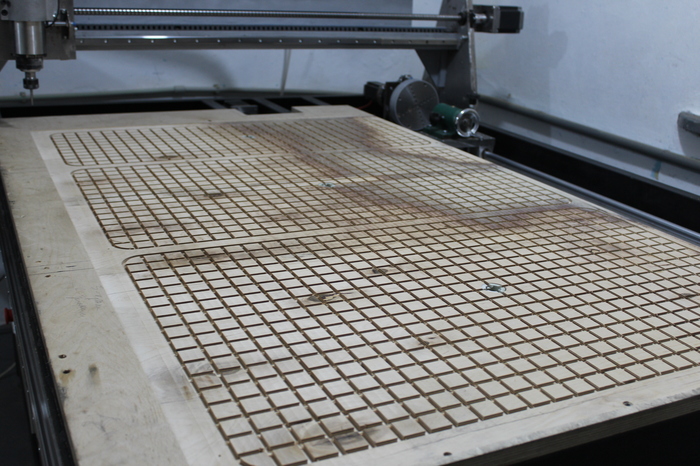

А сегодня закончили вакуумный стол

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет
Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

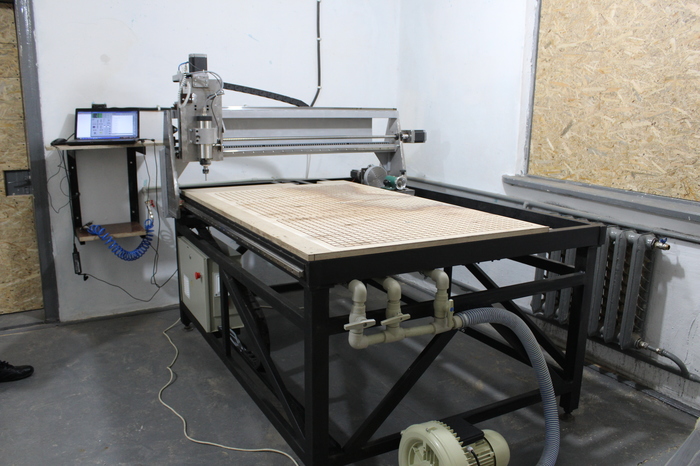

Вот такой зверь в результате получился , да есть косяки местами , сейчас бы поменял конструкцию , но первый блин как говорится )))

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Отчет

Видео , касательно сборки много , вот три основных

Обзор механики - https://youtu.be/5Zf1CKcccMg

Обзор электроники - https://youtu.be/00DJ4RhQbVU

Обзор металла - https://youtu.be/TOUXl91xYPQ


Есть вопросы , пишите , с удовольствие отвечу . Всем спасибо за внимание !

Найдены возможные дубликаты

Отредактировано Altorian 2 года назад
+24

Что-то очень толково для первого станка :), а так молодчага, с руками. Особо порадовал стол с вакуумом.

раскрыть ветку 16
+9

Первый для себя , а так уже собирал пару раз ))

раскрыть ветку 14
+2

Какой размер стола?

раскрыть ветку 13
+1

Свежее видео , как вакуумный стол делали https://youtu.be/GVtr1YZ041E

+6

Нихрена себе у тебя возможности для первого станка!!!  #белаязависть У меня кривотня из дсп была для торцевого засверливания щитов. А тут десептикон какой то!!!

+3
Привет, а какие косяки по конструкции ты бы поменял?
раскрыть ветку 1
0

  Да портал основной косяк , нужно было немного по другому конструкцию делать , не так бы работа затянулась и проще бы сборка была .

+5

Чувак! Ты факинг чоткий! Не останавливайся. По сравнению с тобой PornHub просто дешевка!

раскрыть ветку 3
+4

Спасибо , угорел , с порнхабом точно никто не сравнивал ))

раскрыть ветку 2
0

Я про технопорно, уважаемый.

раскрыть ветку 1
+3

   Мда , как всегда в сообщество забыл закинуть , а постфактум нельзя ... печалька (((

раскрыть ветку 2
+2

@moderator,  можете тему в "Лигу ЧПУ" перенести ?

раскрыть ветку 1
+2

Благодарю !

+2

Вы написали про четыре оси, но я увидела только три серводрайва в шкафу, как управляется ось "C"?

раскрыть ветку 1
0

Для поворотной оси свой драйвер , просто другого типа .

Иллюстрация к комментарию
+2
Жирная хивиновскай каретка HGW-20

Я как-то на одно изделие для Алмаз-Антея 65-е хайвины ставил. Вот где МОЩЩ!

Прикручивается имбусом М16:)

+2

кфлоп вешать на шаговики без ос это жииииир, можно было бы обойтись месой+lcnc, хотя на будущее есть очень большой запас по возможностям, это лучшая железка из всех мною виданых.

а так зачёт, хорошо, что связал балки портала, изначально это спагетти были.

раскрыть ветку 9
0

так меса не дешевле выходит + сложнее настроить. А так mesa и kfop - самые крутые решение, из не промышленных вариантов. КОнечно они не дотягивают даже до балтсистем, но цена качество однознано выигрывают. А меса и кфлоп, это уже чисто дело вкуса каждого

раскрыть ветку 2
0

кстати, было дело, сравнивали решатель нц301 и кфлоп, прогоняли тестовую программу на алюминиевой болванке, кубик с отверстиями, криволинейные карманы и тд, все г-коды интерполяции. кфлоп быстрее отработал на 30% где-то. качество и размеры идентичные (станок и фреза одна и та же), так что иногда опенсорсные решатели круче коммерческих.


но в плане юзабилити кфлоп это звиздец, хоть бы через ethernet работал.. usb это всё-таки не очень подходящее дело для таких вещей.

раскрыть ветку 1
0

Дак я за то Kflop и брал , что с ним любое кино можно сделать и каждую кнопку под себя настроить .

раскрыть ветку 4
0

А где Kflop покупали?

раскрыть ветку 3
0
Иллюстрация к комментарию
+3

Интересно, сколько денег ушло на сборку стола?

раскрыть ветку 9
+4

Если только стола , то не дорого , насос только не дешево 300 $

раскрыть ветку 8
+1

Так а сколько? Давно хочу себе такой в гараж.  За сколько можно собрать?

раскрыть ветку 4
0
Вопрос по воздуходувке для вакуумного стола - где такую взять и в какую цену?
раскрыть ветку 1
0
А все вместе? Весь чпу со столом?
+2
Друже, я не понял, вы сами собрали станок ЧПУ!? Я в ахуе! А что так можно!? Да епрсте, ты просто мега супер человек! У меня мечта приобрести такой станок! Если так собирать, то он раза в три дешевле получится чем покупной. Вы его для себя собрали или на продажу? А как его программировать? Ноутбук к нему надо с какими то программами? Блин, напиши всё подробно. Я бы даже купил такой
раскрыть ветку 5
0

  Да можно , уже не раз так делали , с начала на работе , а потом плюнул и себе захотел . Если собирать , то он на процентов 50 -100 % дешевле получается , Китай теперь очень хорошо и дешево делает . Программировать его не надо , в большинстве случаев просто нужно настраивать программу которая будем потом им управлять , но там тоже куча нюансов .

раскрыть ветку 4
0
И сколько будет стоить? Я так понимаю цена зависит от площади рабочей поверхности?
раскрыть ветку 2
0

как ты выставлял паралельность и перпендикуляроность рельс?

+2

А зачем это все, автор?) Что можно делать за таким?

раскрыть ветку 6
раскрыть ветку 5
+1

Да ну ёлки... Ну не работают ссылки! Ошибка у вас.


Выше работают (дополнение).

Иллюстрация к комментарию
раскрыть ветку 2
0

Здравствуйте Abarmot86 мощный станок ) и работы хорошего качество у меня вопрос
хочу приобрести такой станок где я могу заказать и за сколько???
спасибо жду ответа )

раскрыть ветку 1
+1

За вакуумный стол мегареспект!)

+1

Круто, вот бы мне такие суперспособности

+1

А из чего ты делал покрытие для вакуумного стола? И как его выравнивал? А то мы на своем станке из листа МДФ сделали, сосет круто, на сдвиг держит вообще огонь, но по высоте перепад был до полутора миллиметров. Фрезой сняли троху, присасывать почти перестало. Шлифмашинкой подшлифовали, стало лучше, но все равно не как раньше.

раскрыть ветку 5
0

В моём случае и на всех станках , которые собирал ранее только влагостойкая фанера . Тут 21 мм , на больших станках 32 мм . Выравнивает стол всегда станок сам , широкой фрезой 20-30 мм .

раскрыть ветку 4
-1

И через фанеру после выравнивания не начинает хуже присасывать?

раскрыть ветку 3
+1

Ну ты, парень, крут!!!

+1

Крафтовая штора на окне порадовала =)

+1
Охренеть - не встать. Почему родственники не технари.. С руками такие вещи можно творить...
+1

Ты чертов гений. Спасибо за пост, вдохновляет !!!

раскрыть ветку 1
+4

Нет , далеко ещё . Пока просто мечту пробую воплотить )

Спасибо !

+1

прикольно

0

Здравствуйте, хочу и себе сделать станок ЧПУ, подскажите какие фрезы нужны на первое время, планирую обрабатывать пластик, фанеру и картины из дерева резать, спасибо

0

Сам создатель макроса? Крут, мужик! На все руки мастер

раскрыть ветку 1
+1

Да , с макросов всё и началось )))

0

Работаю модельщиком ( ну как работаю - недавно устроился). Есть конечно  некоторые отличия от "обычных" столярок. И тихо радуюсь, что наши начальники и интернет это малосовместимые понятия( поскольку дедушки). Иначе давно разогнали бы к хуям всю богадельню, вхерачили посреди цеха пару ЧПУ фрезеров, и оставили 2-3 человека чтобы склеивали калабахи под них. Но вот программёра скорее всего будет трудно найти.

0

Ребят , отец на пенсии , давно задумывается о приобретении чпу станка , мол что бы делать из дерева иконы , доски для нард и тому подобные вещи, а потом все это реализовывать на местном рынке. Ну и вот собственно вопрос , какой именно станок (марка,модель) можете для всего этого посоветовать ?

раскрыть ветку 2
+1

Вот на такой можете ориентироваться , как раз поле для икон и нард . Настольный и достаточно стабильный в работе  http://www.instankoservis.ua/frezernye-stanki/ats-0609-m.htm...

раскрыть ветку 1
0

Спасибо большое ,посмотрим обзоры про него 😌

0
Автор а подскажи проги , проги симуляторы на комп нащвания или ссылку если можно)
раскрыть ветку 1
0

  Проги симуляторы чего ?

0

Всегда интересовало про плату управления всем этим,  я как дилетант,  ни чего не понимающий,  хотел бы спросить,  разве нельзя сделать управление из телефона? Вычислителных мощностей хватить должно

раскрыть ветку 1
+2

  Полностью нет , а вот софт для управления ЧПУ с андроида есть и вполне себе работает .

0

А это нормально - применять шаговые для такого? Не лучше ли сервоприводы с инкрементальным энкодером по обратной связи?

раскрыть ветку 3
+1

Нормально , шаговики при правильной настройке работают безотказно .

раскрыть ветку 2
0

Просто если вдруг возникает перегрузка по крутящему моменту, то шаговик просто не справится - и выставит не на ту величину. А сервак с обратной связью - подкинет мощности и все равно встанет куда нужно (или выкинет ошибку).

раскрыть ветку 1
0

смотрю посты. и все интересующие меня станки с неопубликованнными чертежами) жаль

0

Как эти муфты скрепляются? Собираю 3d принтер. Там такие же.

раскрыть ветку 1
0

По краям есть винты под шестигранный ключ , просто затягиваете и муфта держится на валу .

0

Вижу кфлоп - о надо же, вижу автора - ааа, ну не удивительно)

на шару пару вопросов):

1) Что за плата I/O? Драйвера к ней же подключаются??

2) Те станки на которые вы раньше ставили Кфлоп, поворотная ось работает в RTCP?

раскрыть ветку 1
0

1. Да плата местного производителя , заказывали я так понял партию под Kflop  как раз

2. Там я с этим не заморачивался , не нужно было , но такой режим есть

http://www.cnc-club.ru/forum/viewtopic.php?f=144&t=10981

0

А как выравнивали поверхности под рельсы?

раскрыть ветку 1
+4

На заводе , на станках с ЧПУ )) Вот фоточка для понимания масштаба тех монстров

Иллюстрация к комментарию
0

А какой профиль использовали для станины?

ШВП при такой длине не дает вибрации?

раскрыть ветку 3
0

Труба 80*40, толщина стенки 2 мм . Нет ШВП нормально себя ведёт , но я бы рекомендовал бы брать 25 винт и дешевле и запас будет .

раскрыть ветку 2
0

Не совсем понял что за запас?

В данный момент планирую закупаться комплектующими и начинать варить стол. Хочется задать тебе много вопросов, т.к. размеры стола и конструкция более чем схожи с твоими. Не мог бы ты сообщить свои контактные данные?

раскрыть ветку 1
0
Портал на одном винте ходовом не перекашивает при проходе фрезы по крайним точкам икса?
0

Вопрос автору: рассматривал ли вариант с линейными модулями в сборе, а не как в посте - отдельно ШВП + каретка с направляющей? Если рассматривал, то первый сильно дороже выходит с учётом уменьшения затрат на обработку посадочных поверхностей и упрощением рамы?

раскрыть ветку 5
0

  Честно говоря не рассматривал , можно хоть ссылку , что это такое , а то вроде видел , а вроде и нет )

раскрыть ветку 4
0

Просто направляющая с кареткой и винтом в сборе. Движок тоже можно запросить. Ну у того же хивина как вариант: серии КК или SK, правда не уверен, что достаточно длины будет, но есть и другие варианты. Там правда стоят сурово довольно-таки. Как-то запрашивал КК86 длиной 740, вышел порядка 70к рублей, если память не изменяет

http://www.z_etek.ru/products/linear_displacement/linear_stage/ (подчёркивание убрать)

раскрыть ветку 3
0

А что на нем можно выпилить помимо разделочных досок и табличек на двери?

раскрыть ветку 1
0
Мужик в "гараже" станок с ЧПУ собирает... не оскудеет Земля Русская талантами. Молодчага. Так держать.
раскрыть ветку 3
+2

Ну , приходится )))

раскрыть ветку 2
0

а где научиться такому? чтобы бы работать за ЧПУ, неговоря про сборку? что нужно знать, с чего начать?

раскрыть ветку 1
0

а какой бюджет на круг получился по работам, деталям?

раскрыть ветку 3
+3

Все , за исключением стола 5 тыс $.

раскрыть ветку 2
+1

А готовый аналог на сколько бы потянул?

раскрыть ветку 1
0

Как-то дорого получилось, мне казалось, что в 120-150К руб. можно уложить раму с электроникой (без компьютера).  Какие ошибки допустили при постройке? Чтобы сейчас модернизировали\переделали?

раскрыть ветку 7
+3

  Вам считали 4-ох координатный или 3-ох ? Конечно можно дешевле , заменяем швп на рейку , а рельсы на валы , как минимум  1 тыс сразу срезаем , дальше берём моторы по проще и плату подешевле и вуаля , можно и в такой бюджет вписаться .

Но у меня такой пример недавно случился . Встретил в городе мужичка который занимается порезкой ДСП . Заказал себе станок за 8 тыс , привез , сразу сам пару косяков нашёл , потом мне позвонил . Как результат повротка у него вообще ни о чём, моторы стоит такие , что я портал легко рукой могу сдвинуть (станок 800 кг весит ) , ну и там по мелочи датчика фрезы нету , шпиндель отдельно врубать нужно . Ждёт теперь наладчика с новыми моторами ...

раскрыть ветку 5
0

А вы с какого города?

раскрыть ветку 4
0

Переделал бы портал , в самом начале ошибка там был , и немного ось Х , а так в принципе все достаточно хорошо работает .

0

Вакуум для чего?

раскрыть ветку 3
+3

Для крепления детали , самый простой и быстрый способ .

раскрыть ветку 2
+1

Ага, ясно.. Но это больших плоских деталей на потоке наверно..

Симпатично получилось кстати. Если есть применение, то огонь)..

раскрыть ветку 1
-1

Теперь ты настоящий ЧеПУшила! ( Если что шутка, тут пост был про это)
