Костровая чаша №14

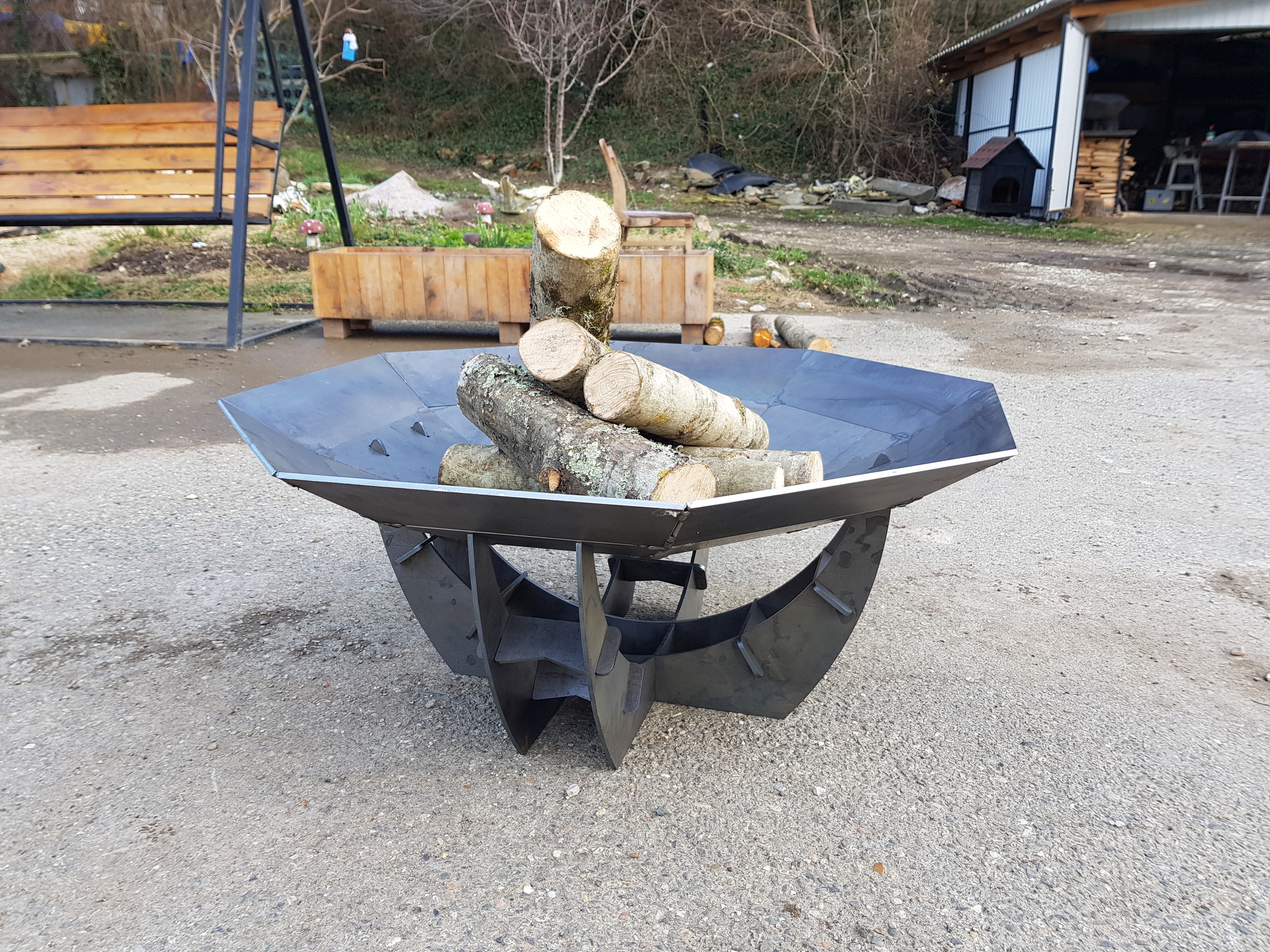

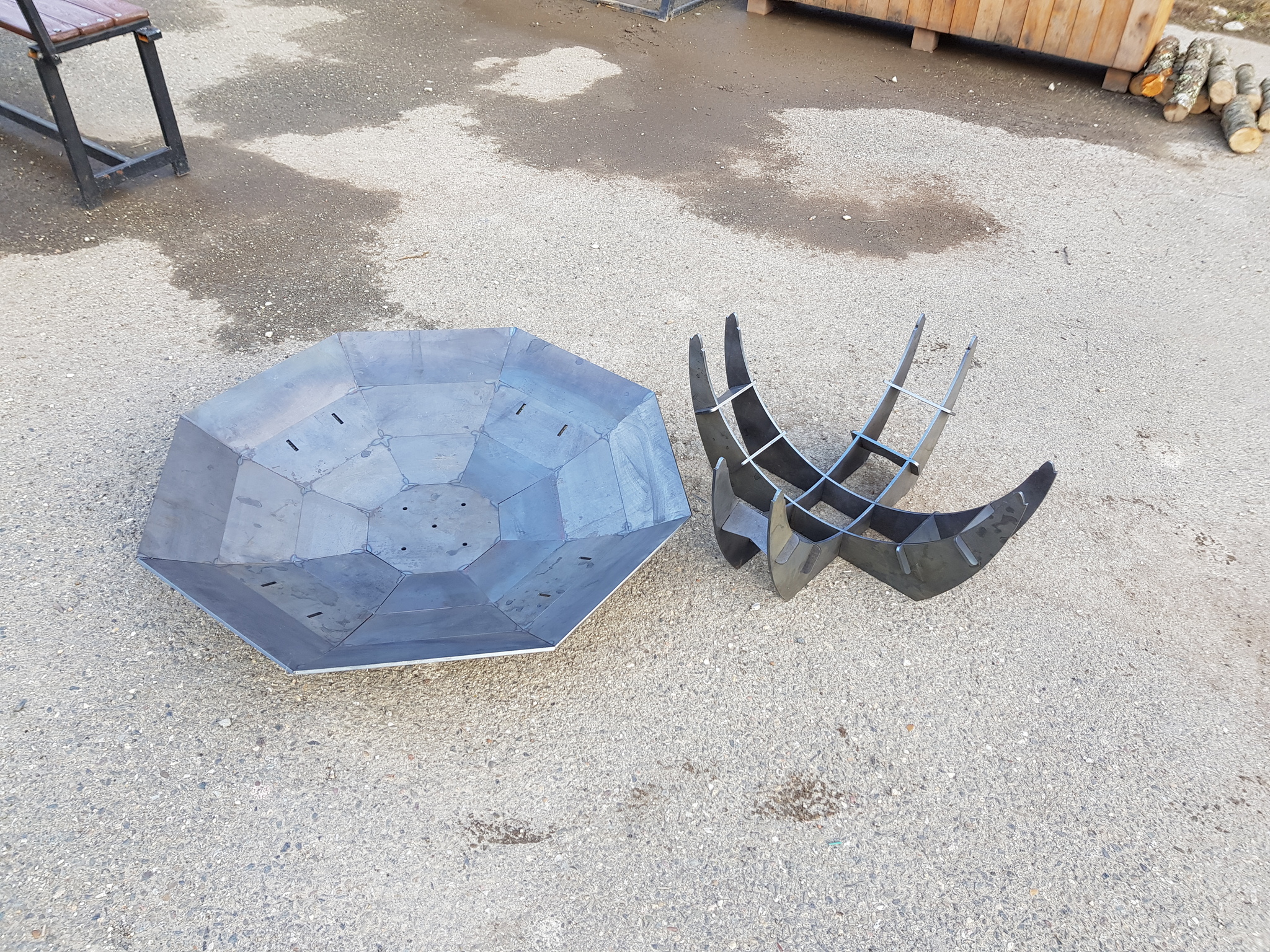

Всем привет. Сегодня на обзоре костровая чаша из стали 5мм, лазерная резка, чаша сварена, подставка разборная. Чертежи чаши здесь
Основная проблема данной чаши мне виделась в точной сварке. Чаша без подставки состоит из 25 частей. И это обычно большая проблема(по крайней мере для меня) сварить все детали в нужном положении, под правильными углами, чтобы изделие сошлось и было без щелей и перекосов.

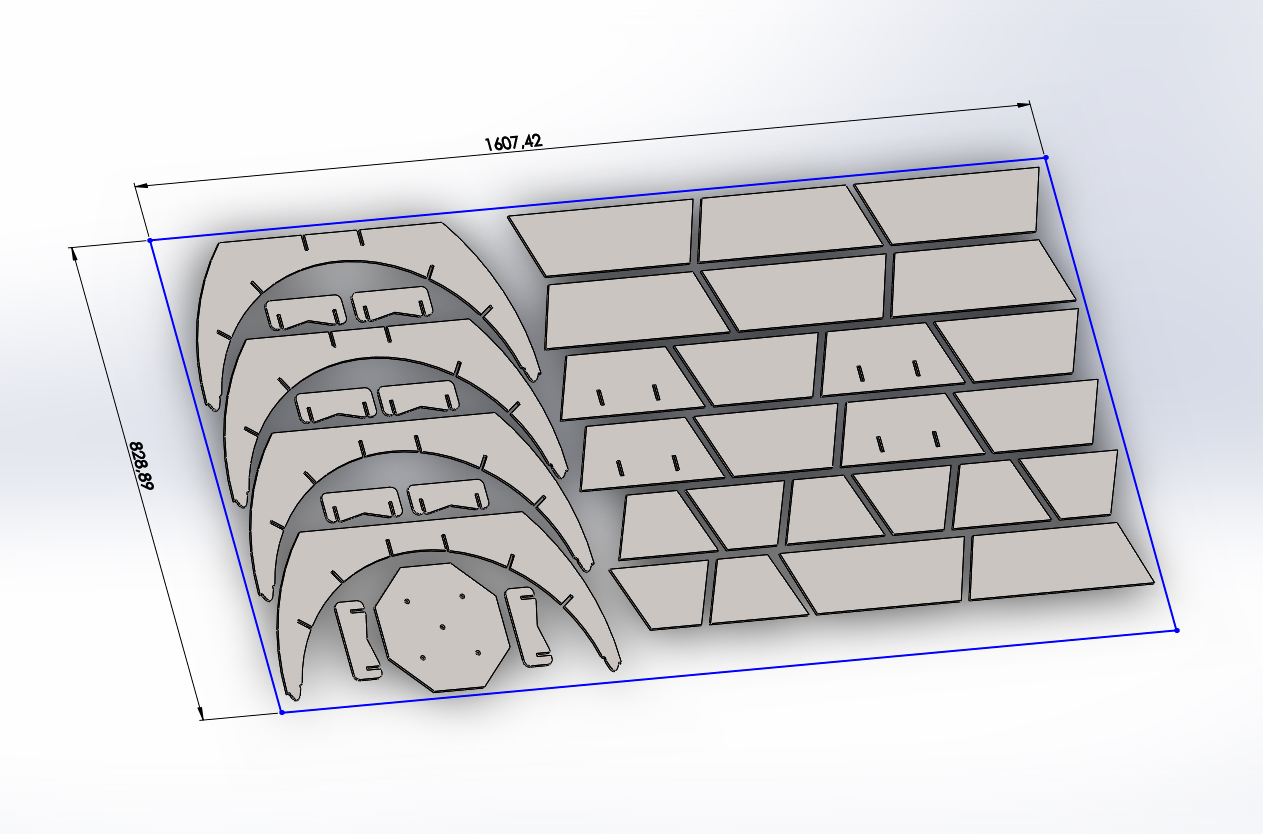

Так выглядит раскладка деталей для лазерной резки.

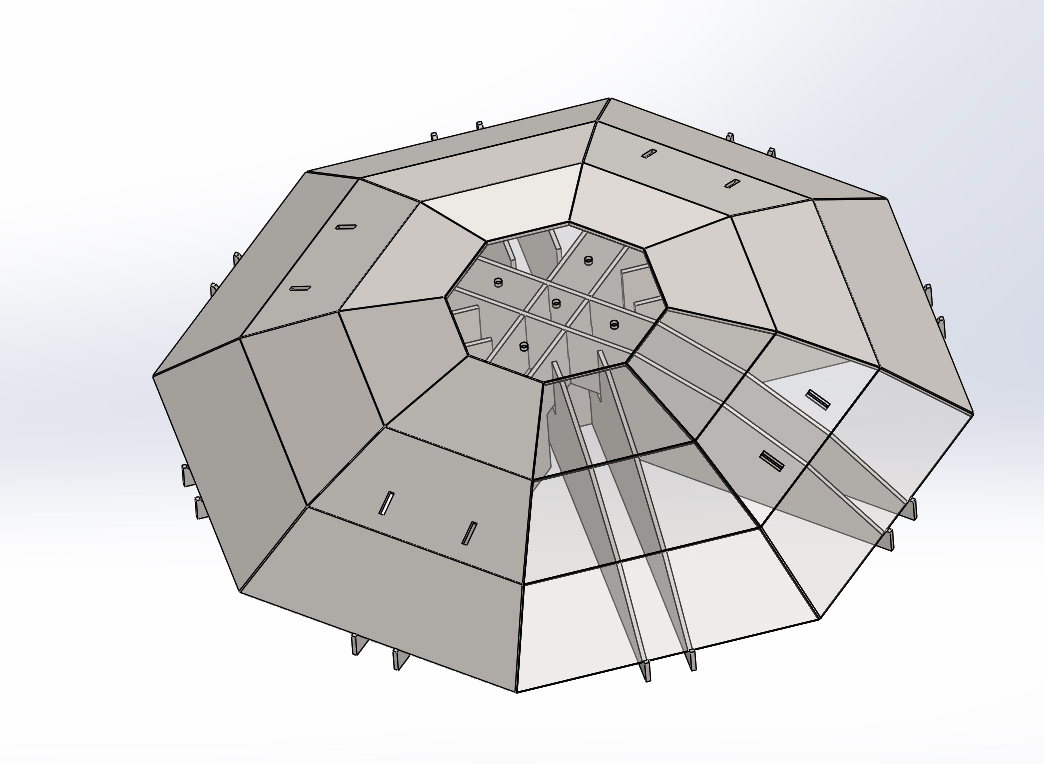

Для точной сварки я сделал шаблон. Это 8 деталей, они не свариваются между собой, просто вставляются в пазы.
На шаблоне раскладываются все детали в правильном положении. И сварка уже не представляет сложностей, даже для новичков.

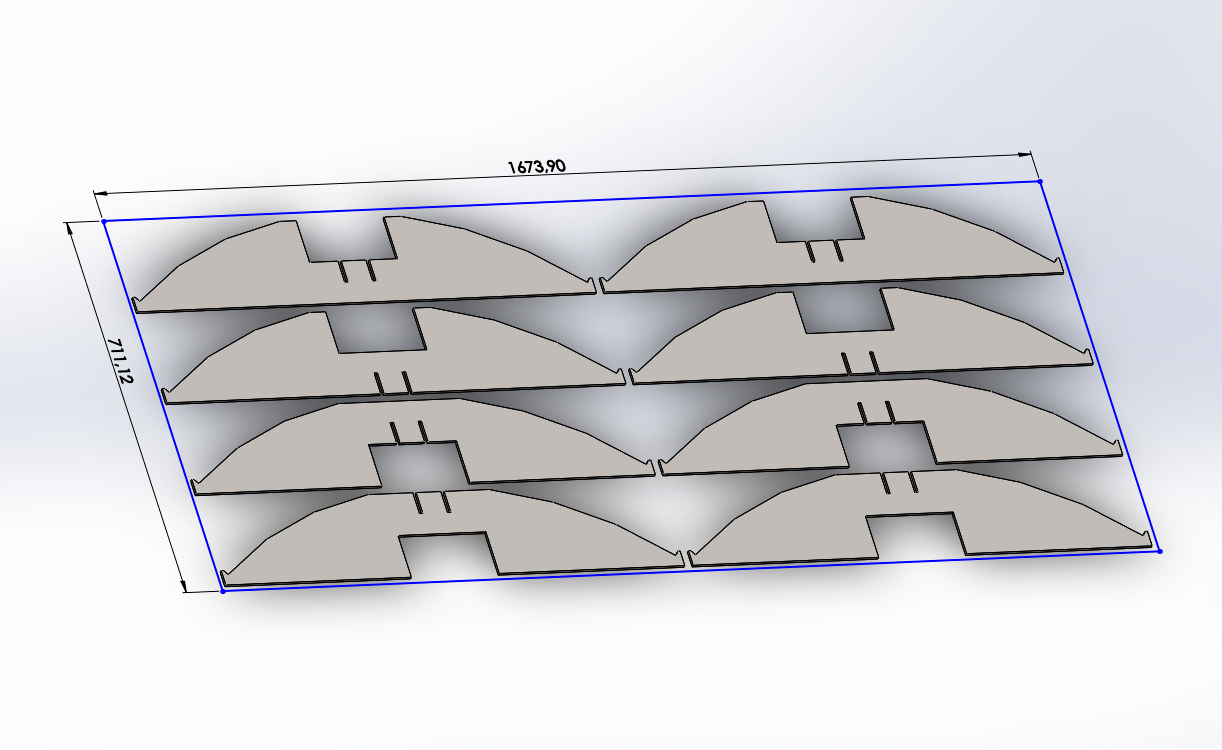

Раскладка шаблона:

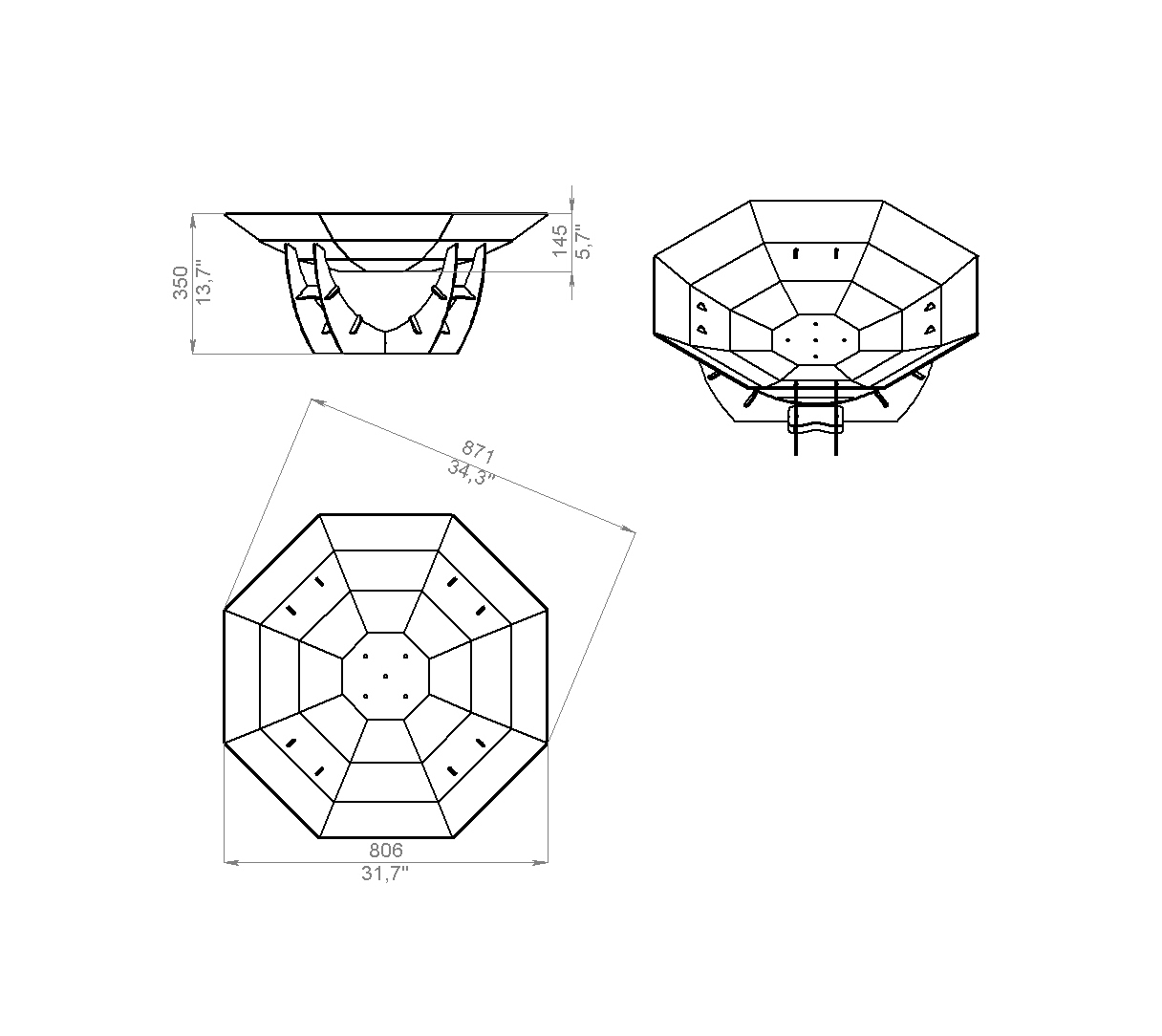

Размеры чаши:
Цен на лазерную резку не помню, делал более 4 лет назад.
Все мои проекты: Ссылка
