Как я строил квадрокоптер

В прошлом посте я рассмотрел постройку авиамодели. Квадрокоптер - не модель, почти все придется купить - Моторы, регуляторы хода, контроллер, батарейки, построить нужно лишь раму для всего этого, а это несложно, лишь бы ровная была и прочная.

Для рамы как всегда приобрел все в строительном магазине и нашарил по углам. Покажу небольшой фотоотчет о постройке.

Берем квадратный алюминиевый профиль, уголок, полосу, контейнер пищевой, кусок текстолита, винтики-гаечки и приступаем.

Как я строил квадрокоптер Своими руками, Прямые руки, Квадрокоптер, Авиамоделизм, Из подручных средств, Самоделки, Самодельщик, Длиннопост

Запиливаем профиль, чтобы соединить крест-накрест.

Как я строил квадрокоптер Своими руками, Прямые руки, Квадрокоптер, Авиамоделизм, Из подручных средств, Самоделки, Самодельщик, Длиннопост

С помощью эпоксидки и винтов крепим площадку и текстолита.

Как я строил квадрокоптер Своими руками, Прямые руки, Квадрокоптер, Авиамоделизм, Из подручных средств, Самоделки, Самодельщик, Длиннопост

Закругляем кусочки алюминиевого уголка, прикручиваем, получились площадки под моторы.

Как я строил квадрокоптер Своими руками, Прямые руки, Квадрокоптер, Авиамоделизм, Из подручных средств, Самоделки, Самодельщик, Длиннопост

По шаблону красиво загибаем полосу под ножки. Как потом выяснилось, ножки при грубой посадке иногда гнутся, потом уверенной рукой выпрямляются - и весь ремонт. Возможно и не стоило так аккуратно изгибать их, но надо же какой-то изначальный вид иметь.

Как я строил квадрокоптер Своими руками, Прямые руки, Квадрокоптер, Авиамоделизм, Из подручных средств, Самоделки, Самодельщик, Длиннопост

Крепим ножки.

Как я строил квадрокоптер Своими руками, Прямые руки, Квадрокоптер, Авиамоделизм, Из подручных средств, Самоделки, Самодельщик, Длиннопост

Устанавливаем моторы

Как я строил квадрокоптер Своими руками, Прямые руки, Квадрокоптер, Авиамоделизм, Из подручных средств, Самоделки, Самодельщик, Длиннопост

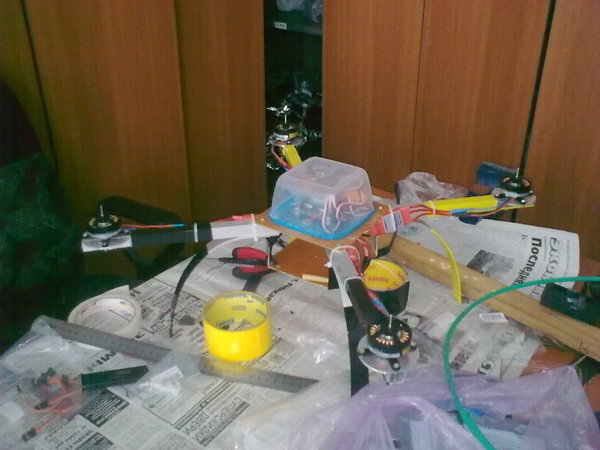

Крепим крышку от пищевого контейнера, устанавливаем контроллер, регуляторы хода, приемник, с помощью цветного скотча добавляем цвета, чтобы было видно, где перед, где наоборот.

Как я строил квадрокоптер Своими руками, Прямые руки, Квадрокоптер, Авиамоделизм, Из подручных средств, Самоделки, Самодельщик, Длиннопост

Снизу прикручиваем площадку для батареек, закрываем электронику пищевым контейнером.

Как я строил квадрокоптер Своими руками, Прямые руки, Квадрокоптер, Авиамоделизм, Из подручных средств, Самоделки, Самодельщик, Длиннопост

Устанавливаем винты и все.

Как я строил квадрокоптер Своими руками, Прямые руки, Квадрокоптер, Авиамоделизм, Из подручных средств, Самоделки, Самодельщик, Длиннопост

Собственно после этого, настройки, калибровки, первые полеты, понимание, что тебе летать не дано, а сын это делает превосходно. Ну что ж, не все рождены летать. А потом, когда уже построишь новый гексакоптер, этот квадрокоптер можно снабдить костюмом с подсветкой и развлекать друзей и зрителей вечером на авиамодельном шоу.

Как я строил квадрокоптер Своими руками, Прямые руки, Квадрокоптер, Авиамоделизм, Из подручных средств, Самоделки, Самодельщик, Длиннопост

Зрители это воспринимают на ура. Всем весело.

Как я строил квадрокоптер Своими руками, Прямые руки, Квадрокоптер, Авиамоделизм, Из подручных средств, Самоделки, Самодельщик, Длиннопост

Дубликаты не найдены

+21

Пост напоминает уроки по завязыванию галстука.

Так берем вот это вот, тут складываем с этим, здесь изгибаем... хуяк, вот мой квадрокоптер!

раскрыть ветку 14
+12
Иллюстрация к комментарию
+2
А как надо? "Вот тут просверлим дырочку диаметром 3,2мм, потом вставим болтик М3 и закрутим гаечку с другой стороны"? Я никогда не призывал - "Делай как я". Самое приятное - это творчество. Например задумал человек квадрокоптер строить и прокручивает его конструкцию в голове. Надо же все предусмотреть. А тут один пост увидел - подсмотрел какое-то техническое решение, другой пост - другое, а в итоге-то выходит квадролет собственной конструкции.
раскрыть ветку 10
+9

Просто для меня, например, придумать, как сделать основу, не проблема. Самая проблема (вернее, не проблема, я еще не пробовал, но как это самому сделать не имею ни малейшего представления) - как заставит это летать, а про это почти ни слова. Это какое-то решение из коробки? Как происходит общение с пультом? Калибровка?

ещё комментарии
0

Привет. Я немного не в тему, но, как ты скрепил 2 профиля крест накрест? Можешь пояснить подробнее?

раскрыть ветку 3
0
Ну вот такое подойдет для начала? http://pikabu.ru/story/khochu_zanyatsya_aviamodelizmom_s_che...
раскрыть ветку 1
0

Вполне, спасибо )

+26

Ну давай список комплектухи тогда уж)

раскрыть ветку 5
+16

да! и стоимость

+11
Ох, было это 4 года назад, квадрик строился как пробная версия, поэтому камера цеплялась - только для записи, без трансляции, к тому же за 4 года прогресс ушел вперед, наверняка можно комплектуху получше подобрать. Так что я расскажу, конечно, но исключительно ради истории. И, конечно, это не реклама никакая.

Моторы такие брал: http://www.himodel.com/electric/DUALSKY_XM4010TE-6_720KV_Out...

С винтами 10Х4,5

Аккумуляторы LiPo 4S, 40C, 4000мАч.

Регуляторы вот такие - https://hobbyking.com/en_us/turnigy-plush-30amp-speed-contro...
С этими регуляторами чуть потряхивало, но попросил прешить знакомого - чтобы убрать плавное изменение оборотов - стало отлично.
Контроллера такого уже и не производят, он простой, настройка с дисплея, но нашел его потомка - следующую версию. https://hobbyking.com/en_us/hobbyking-kk2-1-5-multi-rotor-lc...

Коптер строился для отработки пилотажа, так сказать, а не чтобы использовать в качестве беспилотика, поэтому телеметрия и автопилот отсутствуют.

раскрыть ветку 2
+4

да уж, сейчас полноценный квадрокоптер стоит дешевле чем 4 таких мотора

раскрыть ветку 1
+2

Конечно и сейчас построить такой можно, рама-то у всех одна, а вот комплектуху я бы, скорее всего, пересмотрел в соответствии с новыми веяниями.

+4

Я сначала полетал на покупных рамах, потом на подобной. И решил перейти на дерево.

Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку 3
-1
Ну, когда научишься нормально управлять, можно и так. Этот был первый, тренировочный.
Дерево имеет ряд достоинств:
Дешевизна, легкость в обработке и склеивании, доступность.

Но и ряд недостатков:

Ограниченная прочность, слабая упругость, боязнь влажности (может повести после высыхания). Пропитка дерева увеличивает массу, но все равно повести может.
Так что это еще и дело вкуса, достоинства и недостатки есть у всего.

раскрыть ветку 2
0

корабельным лаком вскрыть и ничего не поведёт

раскрыть ветку 1
+22
Напомнило одного Самоделкина
Иллюстрация к комментарию
раскрыть ветку 18
+2

котокоптер


не я бы так со своим котом не поступил :((( Это такое же живое существо, равносильно чучело человека где-нибудь подвесить.

-46

@MidRW, будьте так добры, удалите, пожалуйста, свой комментарий, или модератора попросите. Я считаю этот случай отвратительным и не хотел бы, чтобы здесь было это фото. Извините.

раскрыть ветку 11
+39
Иллюстрация к комментарию
+10
Иллюстрация к комментарию
+5
А нам смешно
ещё комментарии
+1
Комментарии можно удалять, пока на него не ответили, не проголосовали и в течение 10 минут.


Может быть, @moderator посчитает комментарий с котом жестью и удалит, а больше вариантов нет.

раскрыть ветку 5
-7

Фотошопера, не один человек в мире не посмеет издеваться над котом. Фотошоп

раскрыть ветку 4
+4

Я просто не стану искать статью об этом креативном европейце, было это года 3-4 назад, ищите сами.

раскрыть ветку 3
ещё комментарии
+3
Ёпть,да это же стартап!
Доставка жрачки по воздуху в контейнере!
раскрыть ветку 2
-1
Там уже электроника находится). Суп надо наливать в другой контейнер.
раскрыть ветку 1
+1
Под супчик контейнер снизу надо вешать.
+3

Когда собирал свой первый квадрик столкнулся на местном форуме (кемерово) на эти фотографии. Нужны были размеры рамы. Можно сказать, что ваш квадрик послужил вдохновением для сборки) Было это наверно года 3 назад. Спасибо за пост

раскрыть ветку 2
-1
Ну ничего удивительного, я там его и постил.
раскрыть ветку 1
-1
Однако, ты тот еще зануда, не воспринимай это как комплимент
+11

А вообще - молодец. :)

Иллюстрация к комментарию
+2

Не перевелись ещё умельцы на Руси изобретательной!

0
Подскажите, пожалуйста, потеряла зарядку от квадрика, аккумулятор на 7.5в, от него идут два провода на питание квадрика, и три провода для зарядки. Можно ли припаять микроюсб, чтоб в дальнейшем не было проблем с зарядкой?
Или, может, знаете к кому обратиться с подобным вопросом? Спасибо
раскрыть ветку 6
0

7,5 - это вряд ли. 7.4 - скорее всего. Три провода для зарядки скорее всего для балансировки. Аккумулятор выглядит так?
Если да, то нужен специальный умный зарядник. Просто от УСБ заряжать не рекомендуется - или не зарядится как надо или испортится. Зарядник можно у китайцев купить - типа такого.


Лучше сразу покупать зарядник, питающийся от 220в или 12в, в зависимости от того, дома заряжать или от автомобиля. Если аккумулятор LiPo, то так и искать в интернете - зарядник для LiPo.

Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку 5
0
Да, 7.4) Изначально он заряжался тупо проводом, с одной стороны штекер, с другой - юсб. Поэтому вопрос такой возник...
Спасибо большое за развернутый ответ:)
Загуглила зарядник, а он стоит почти как этот квадрик :D у меня-то просто игрушка китайская. походу, оно того не стоит)
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку 4
0

мозги опенпилот?

раскрыть ветку 1
-1
Я писал там где-то, Вот #comment_84424140
0

а где видео с призраком?!)

раскрыть ветку 3
0

Хотя есть, когда испытания проходили. Но в темноте снимать надо аппарат получше. Видео - отстой, но в принципе имеется https://youtu.be/UZq0Zr58nJ4

раскрыть ветку 1
+1

да, здорово)

0
Э, мм, я запускал, сын управлял, случайно потом увидел хоть фотографии, сделанные зрителями.
0

Хоть пост и в стиле "Как нарисовать сову" но одобрения заслуживает) Причём получилось всё ну очень аккуратно. У меня вопрос к автору - почему решил взять готовый полётный комп, а не сделать например на дуньке? Ну и хотелось бы почитать про балансировку и характеристики, сколько и как далеко летает и тд.

раскрыть ветку 4
0
Готовый комп - потому что в то время я был так далек от всего этого, про дуьку и не слышал.
Балансировка- чего балансировка? Поскольку он симметричный, то развесовка у него хорошая и без этого. Винты необходимо балансировать, да, потому что тряска плохо влияет на гироскопы,акселерометры. Их я балансировал с помощью балансира для винтов, наклеивая прямо на лопасти полоски скотча.
Полетный вес - 1,55кг. Но это с запасом, можно взять на борт 0,5кг.

Дальность полета зависит от радиоаппаратуры, но все более-менее нормальные авиамодельные аппаратуры рассчитаны не менее 800-1000м прямой видимости, поэтому хватает, на нем же не стоит камера с трансляцией, поэтому далеко его от себя не отпустишь - нужно видеть его глазами, чтобы управлять. Так что у кого какое зрение, такова и дальность.

раскрыть ветку 2
0

Спасибо за ответ) Я просто далёк от всего этого, но здоровый интерес имею) Про развесовку имел в виду, сильно ли влияет неравномерность веса, нужно ли очень точно соблюдать соотношение по каждому лучу?

раскрыть ветку 1
-1

Ну вот такое подойдет для начала? http://pikabu.ru/story/khochu_zanyatsya_aviamodelizmom_s_che...

+1

Черная накидка наводила бы больше ужаса

раскрыть ветку 1
+1
Ее в темноте-то не видно, а белая с посветкой - класс. Еще глаза красные на кнопку вывел. Можно мпоморгать ими. Здесь просто не очень еще темно, на фото, а в ночи - поверьте, белый лучше.
