Как я делал Эльзу. Часть первая – тело⁠⁠

Прежде всего, хочу выразить огромную благодарность всем тем, кто оценил мой предыдущий пост, это действительно приятно, и я даже не ожидал такой реакции. Отклик супер, спасибо, это мотивирует. Ну, а теперь к делу.

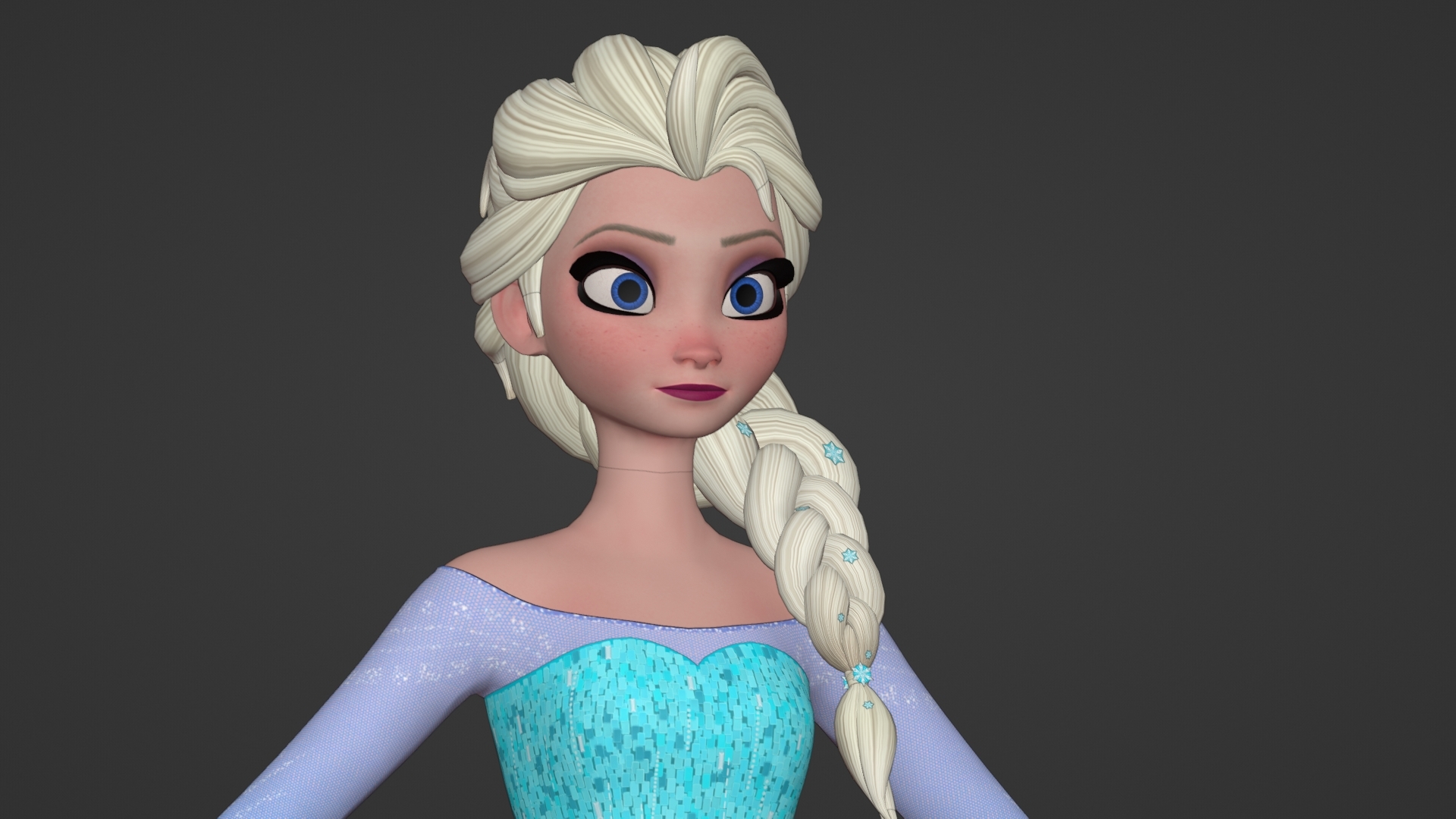

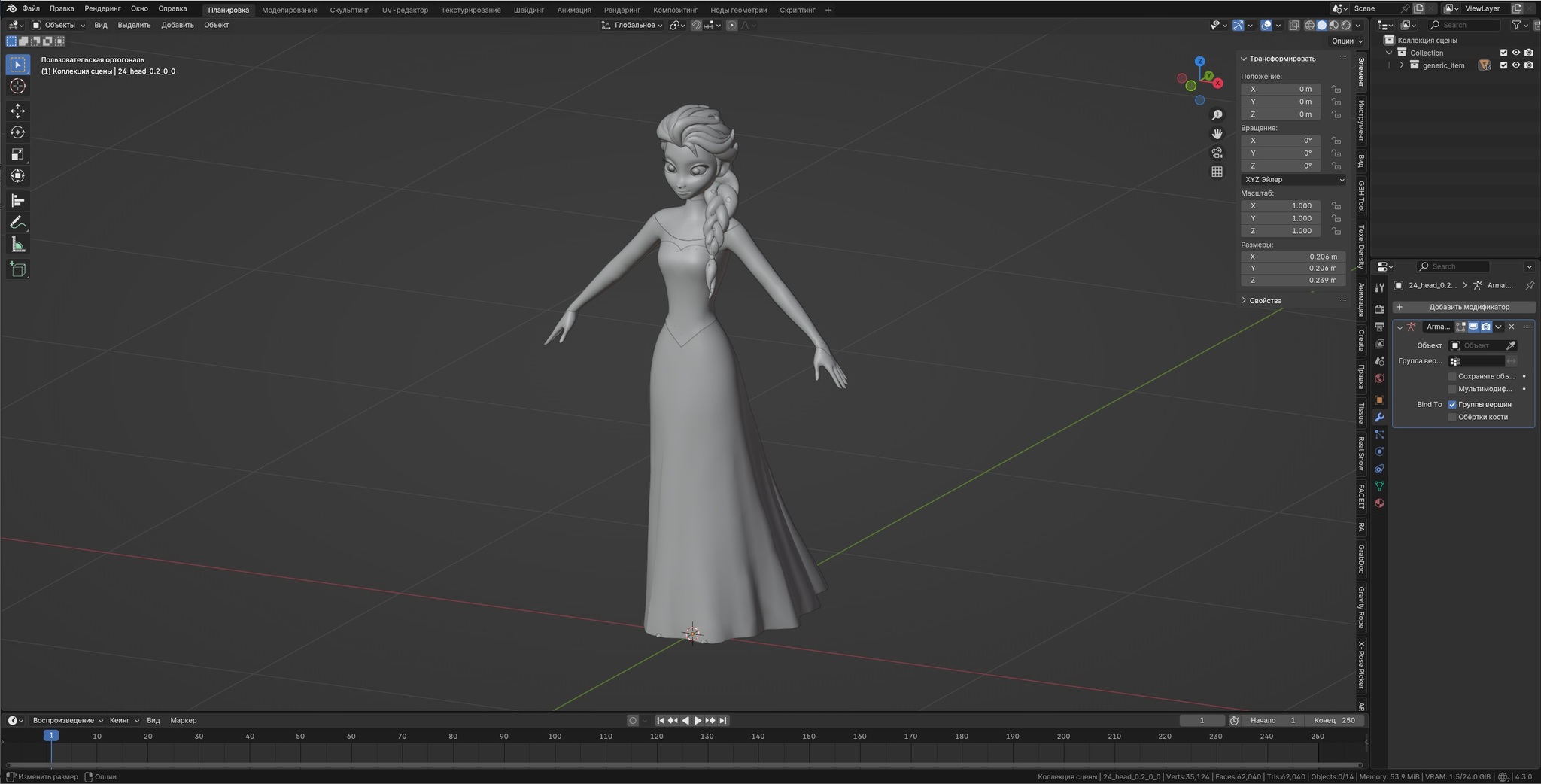

Основой для работы послужила модель Эльзы из игры KingdomHearts 3. Скачалась она в непонятном формате ascii, ну да не беда, быстренько ставим аддон для импорта этого, и вуаля: наша Эльза теперь в блендере!

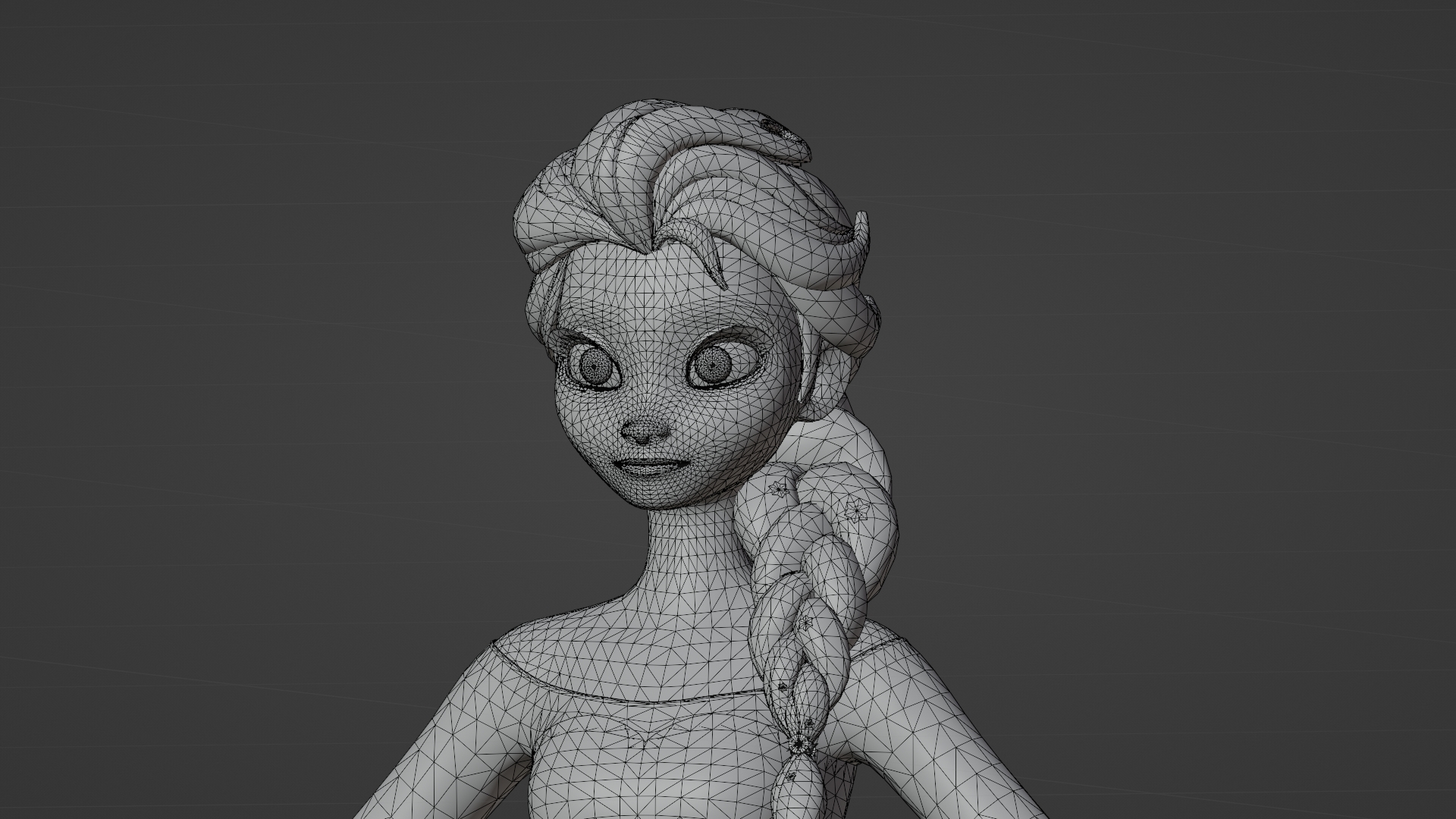

Топология ужасная, для анимации совсем не подходит. К тому же, много лишних элементов, голова и тело отдельными объектами, короче не то.

Да и текстуры так себе. Для игры, может, и сойдёт, но мои стандарты намного выше.

К текстурам ещё вернёмся, пока они – не главное. Сейчас нужно поработать над топологией. Любой более-менее адекватный аниматор вам скажет, что для анимации необходимы 4-угольные полигоны. Треугольников следует избегать, а если это невозможно, то их нужно располагать в таких местах, где их либо совсем не будет видно (например затылок), либо же их деформация не вызовет артефактов. Многоугольники же вовсе недопустимы. И да, качественная топология всегда содержит в себе такое понятие, как петли, или loops. Вот несколько примеров.

Именно благодаря этим петлям и происходит правильная деформация. Сгибание пальца не затрагивает всю кисть, и т.д.

Вроде кажется просто? Нифига подобного! Даже при условии, что знаешь теорию, и есть кое-какой опыт, всё равно создание модели с нужной топологией – дело долгое, муторное, требующее концентрации. Особенно когда делаешь не своего персонажа с нуля, а пытаешься максимально сохранить черты оригинала. Тут не обойтись без референсов.

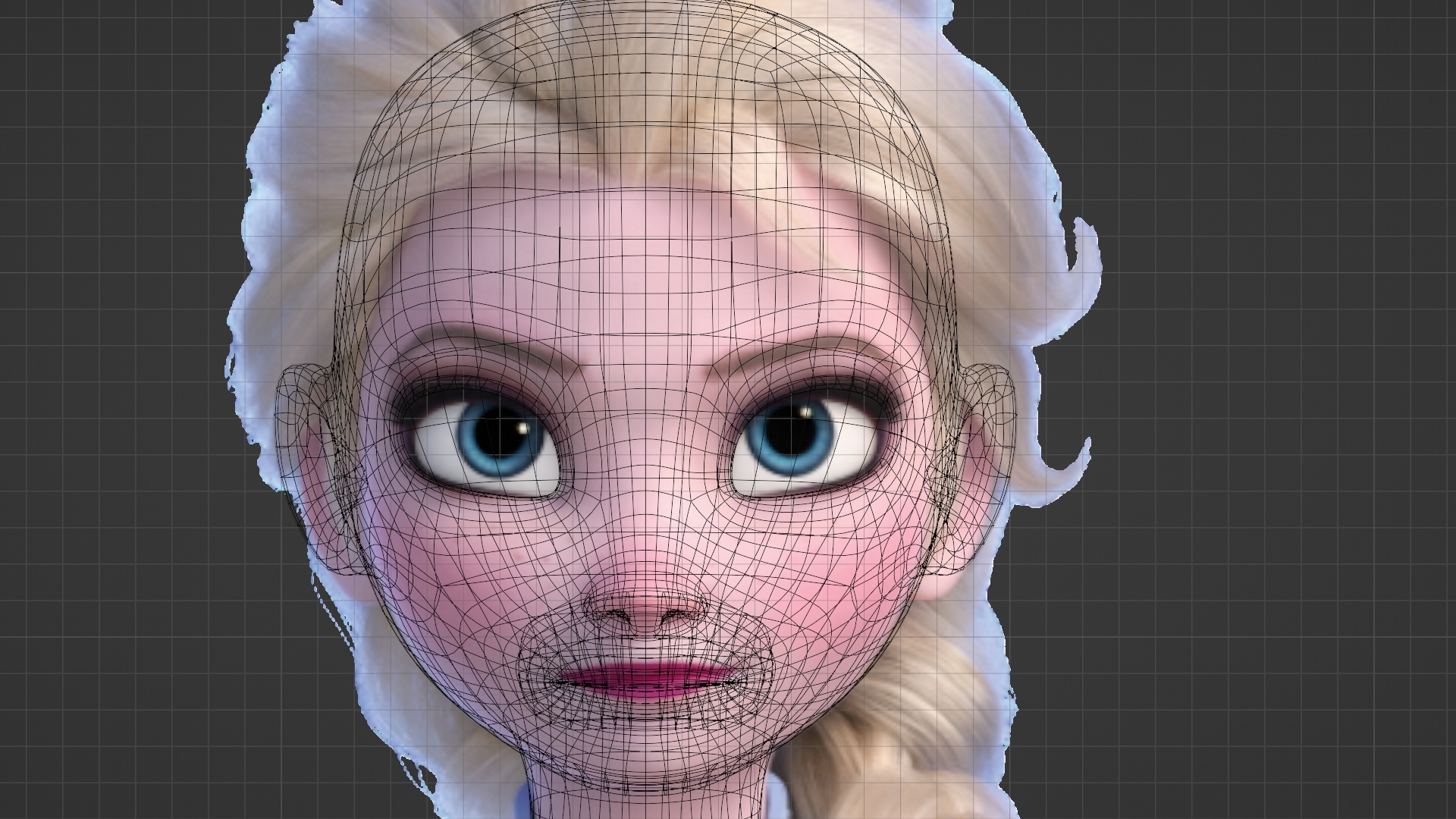

Мне отчасти помогла вот такая картинка, которую я поставил на задний план:

Да, в основном ориентировался на второй Фрозен, поскольку там Эльза мне больше нравится)

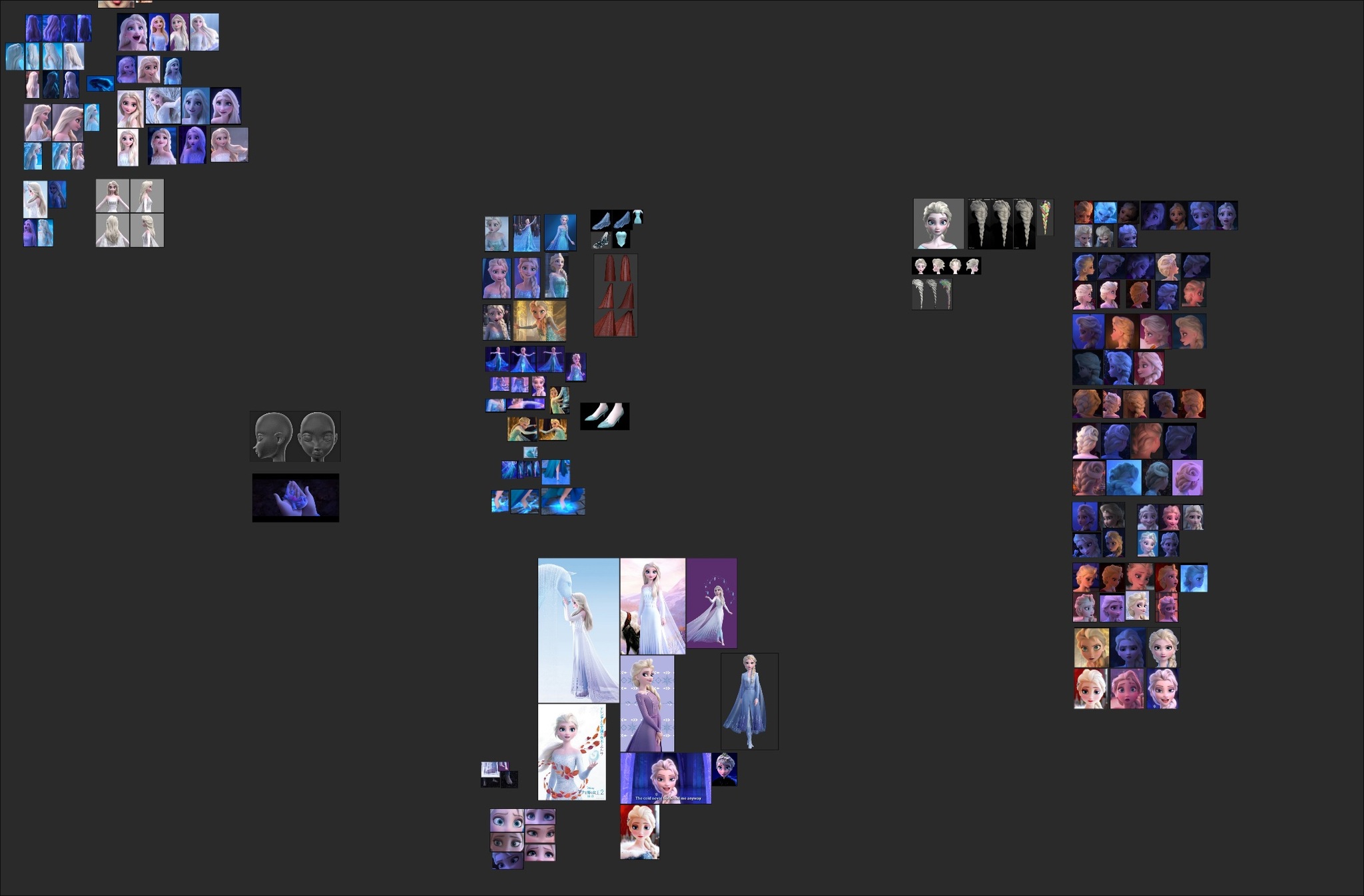

Ну а вообще, референсов я собрал вагон и маленькую тележку

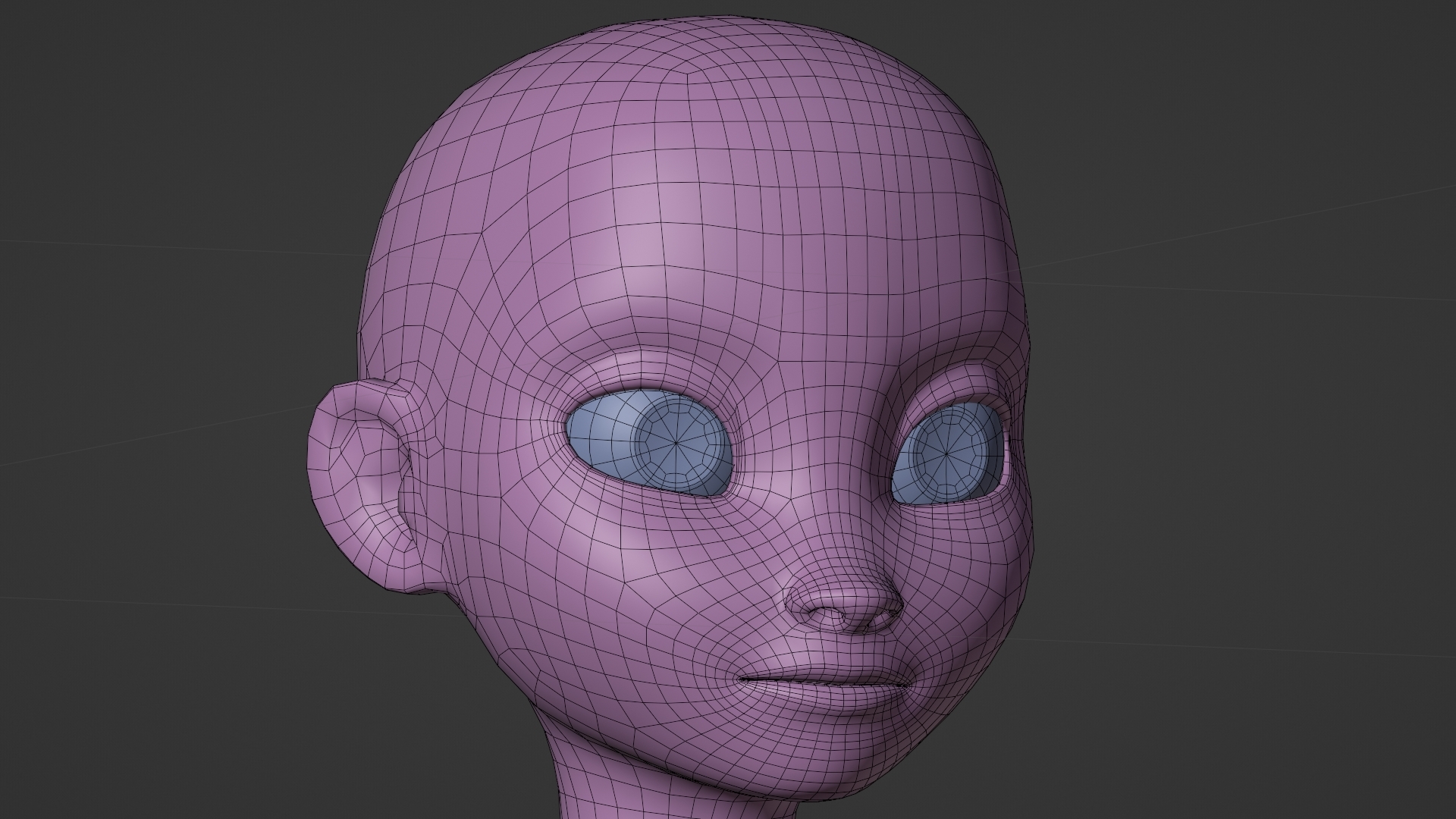

Спустя сколько-то там времени, топология на голове почищена, и приобрела нужный вид. Где-то пришлось вовсе удалить части меша и нарисовать полигоны с нуля. Вот как это выглядит на данный момент.

Кто-то наверняка скажет сейчас: но постой, pacotaco, ведь в блендере же есть функция преобразования треугольников в четырехугольники! Раз – и готово! Ты нахрена столько времени тратил?

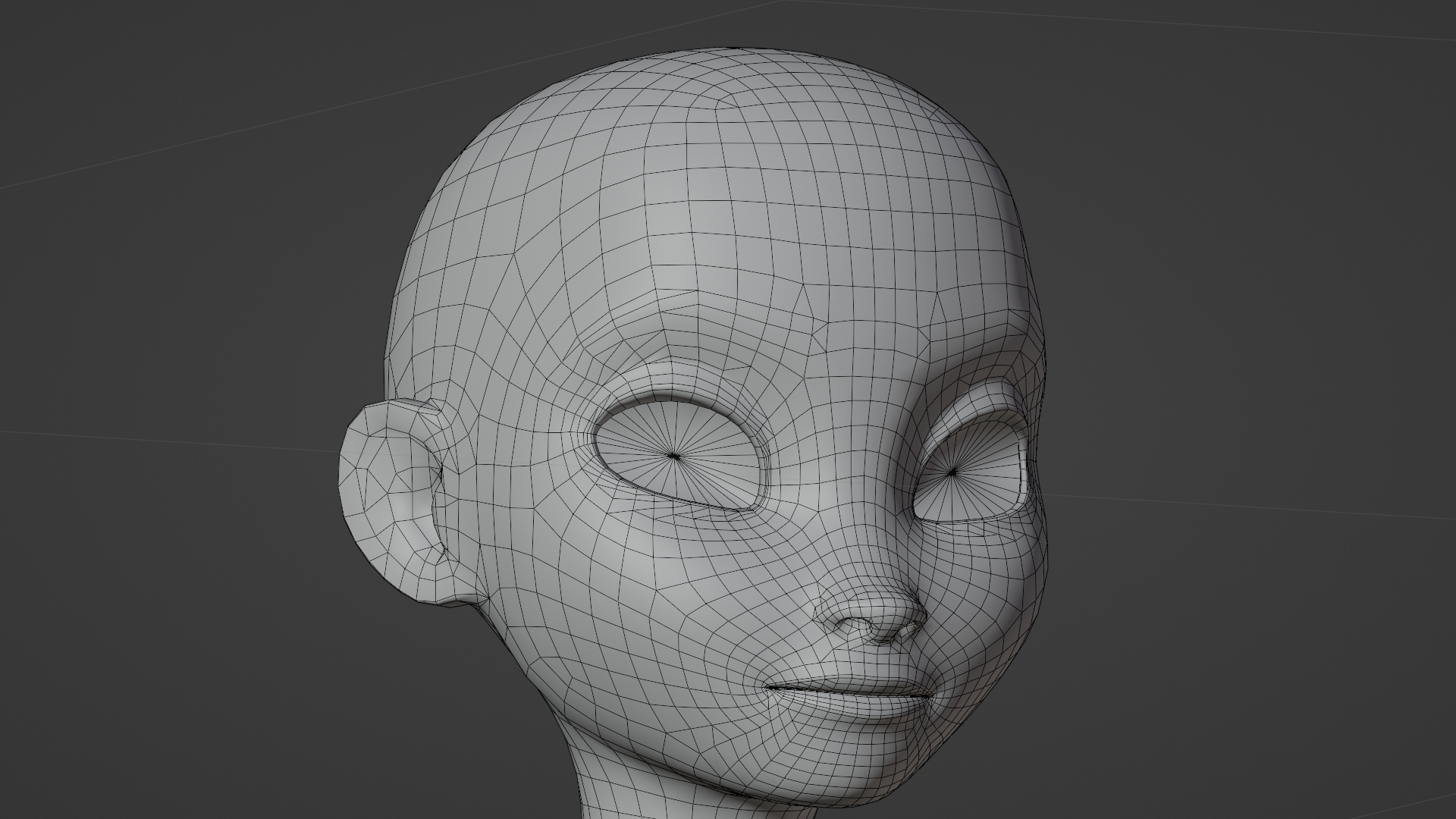

Отвечу: да, есть. И даже приемлемо справляется с простыми формами. Но, если полагаться исключительно на неё, тогда голова выглядела бы примерно вот так:

Думаю, объяснять лишний раз не надо. Так что, я её использовал, но и без ручной работы не обошлось.

Теперь очередь тела. Одежду удаляем (временно), работаем с голенькой Эльзой. Сразу для интересующихся: нет, в этой модели отсутствуют «специальные подробности». Я мог бы их сделать, но в данном конкретном случае передо мной не стояло такой цели, так что оставим это как-нибудь на другой раз.

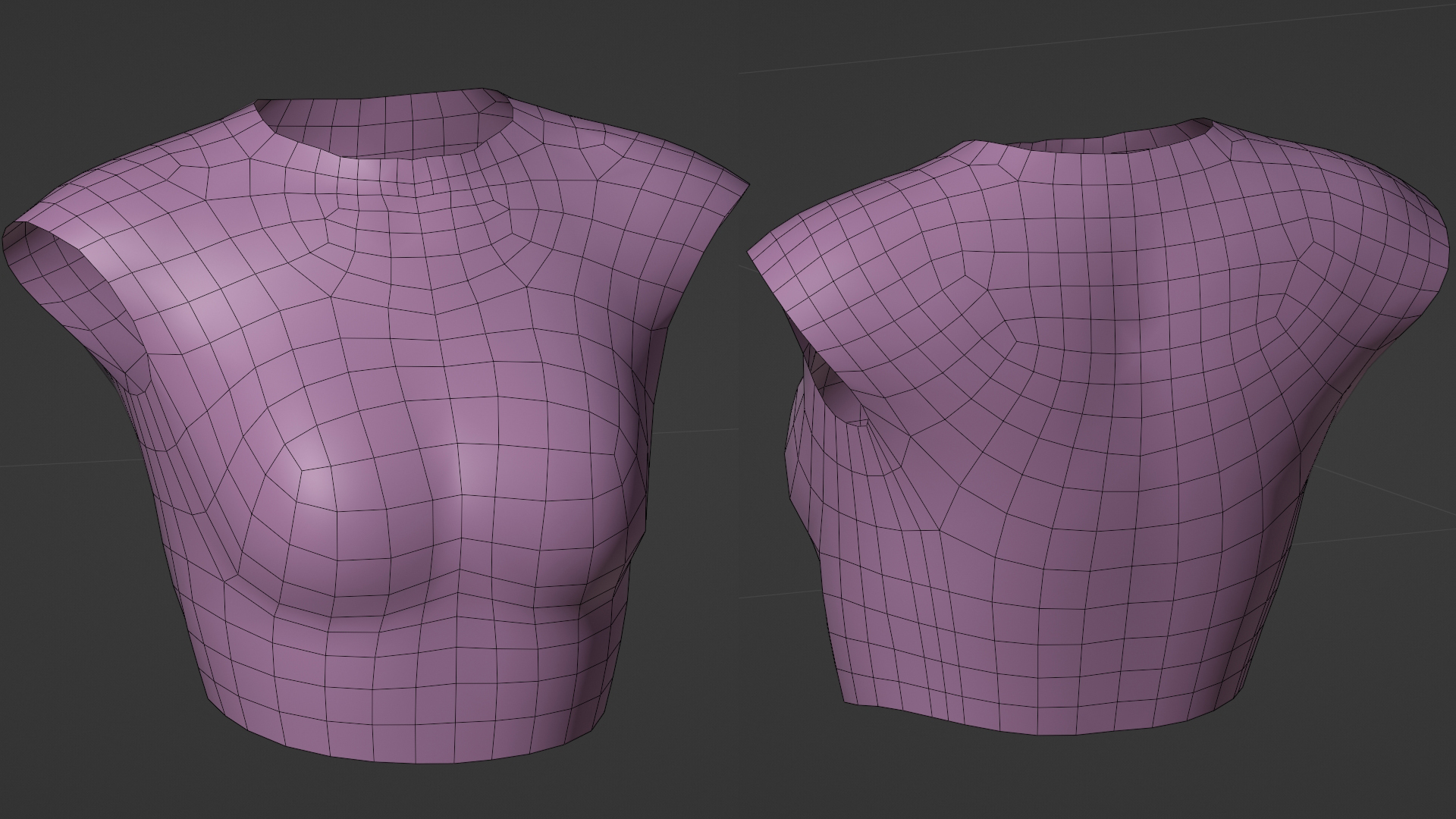

С телом та же беда в плане топологии, но помимо этого, ещё нужно сделать её так, чтобы она потом гладко переходила в топологию головы. Здесь у меня сначала получился вот такой вариант торса:

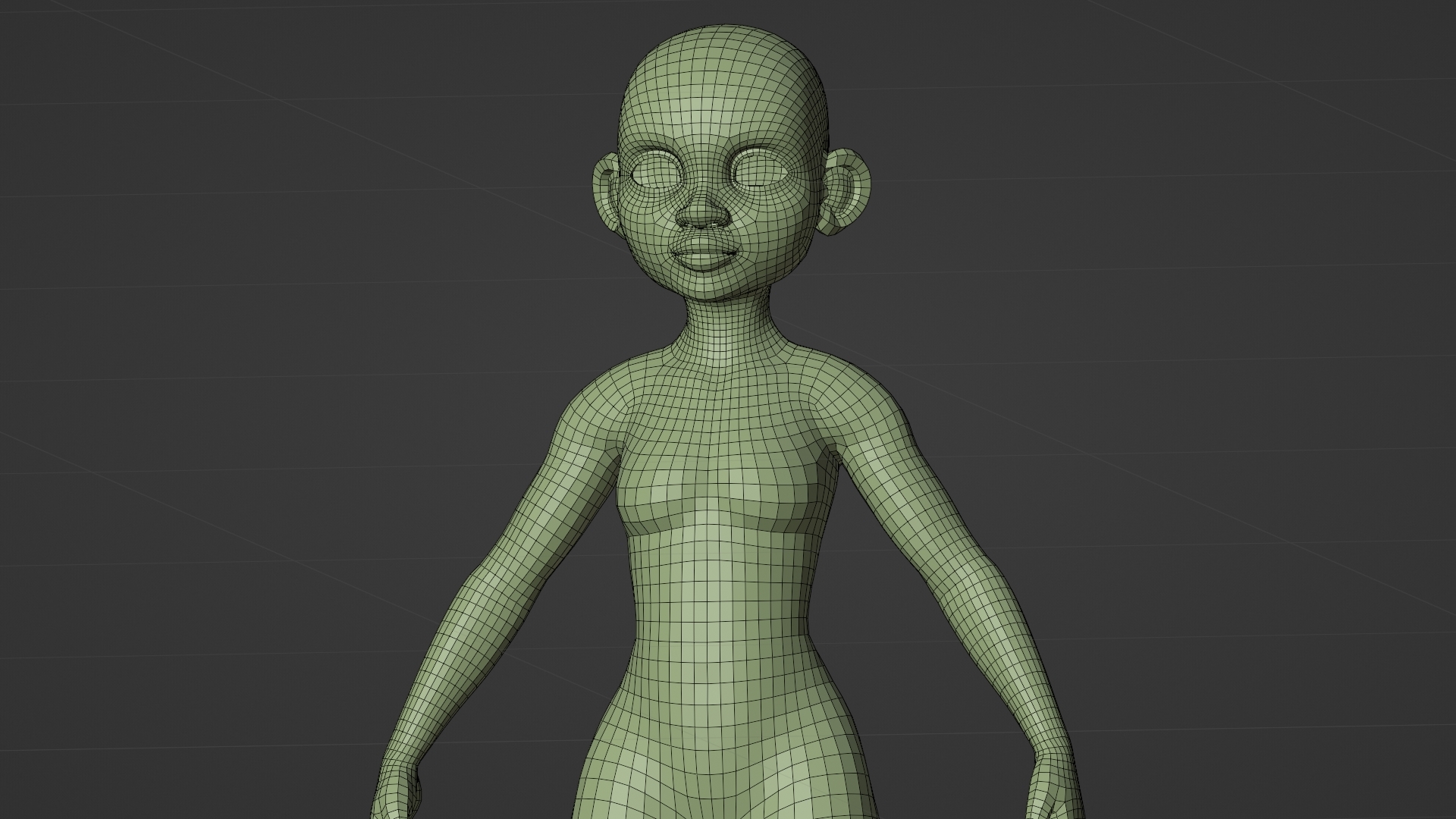

Но затем я решил его ещё чуть изменить, поскольку мне не нравились некоторые вещи, вроде того, как он состыкуется с тазом, с шеей, и в целом топология на месте ключиц не сильно хорошая. На помощь пришла вот такая моделька, её можно бесплатно скачать на официальном сайте блендера вместе с несколькими другими.

Она неплохо оптимизирована под анимацию, так что почему бы и нет? В итоге, смешав оба этих торса, поколдовав над полигонами и петлями, получил вот такое тело, которое и стало конечным результатом.

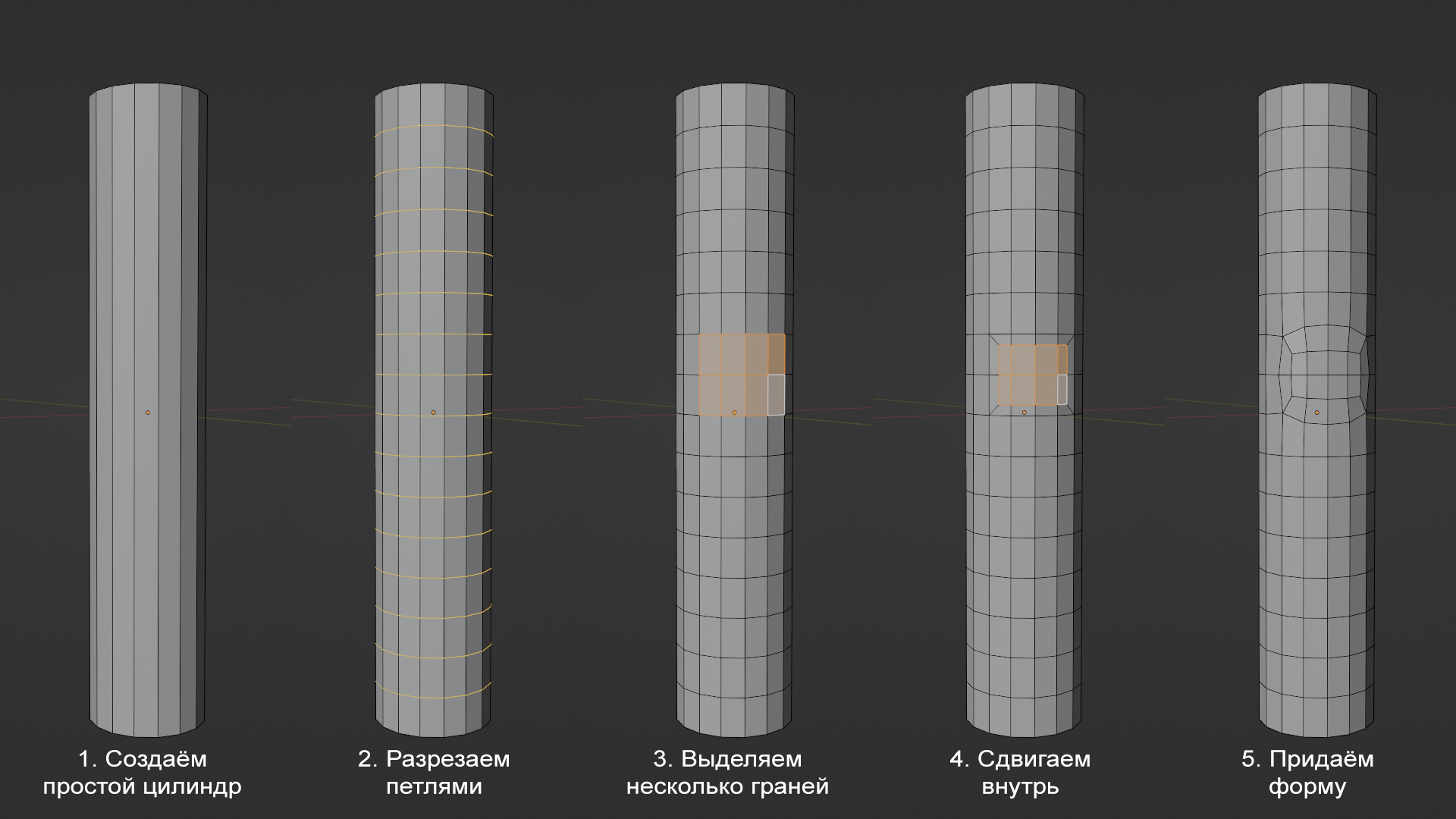

Что касается рук и ног – тут всё намного проще, это по сути цилиндры, и здесь достаточно вот такого несложного алгоритма:

Тут ещё важно помнить следующее правило насчёт суставов, неважно, колено это, локоть или палец: та сторона сустава, которая при сгибе оказывается снаружи, должна иметь более плотную топологию, чем та, куда он сгибается. Наглядно я продемонстрирую на этой картинке:

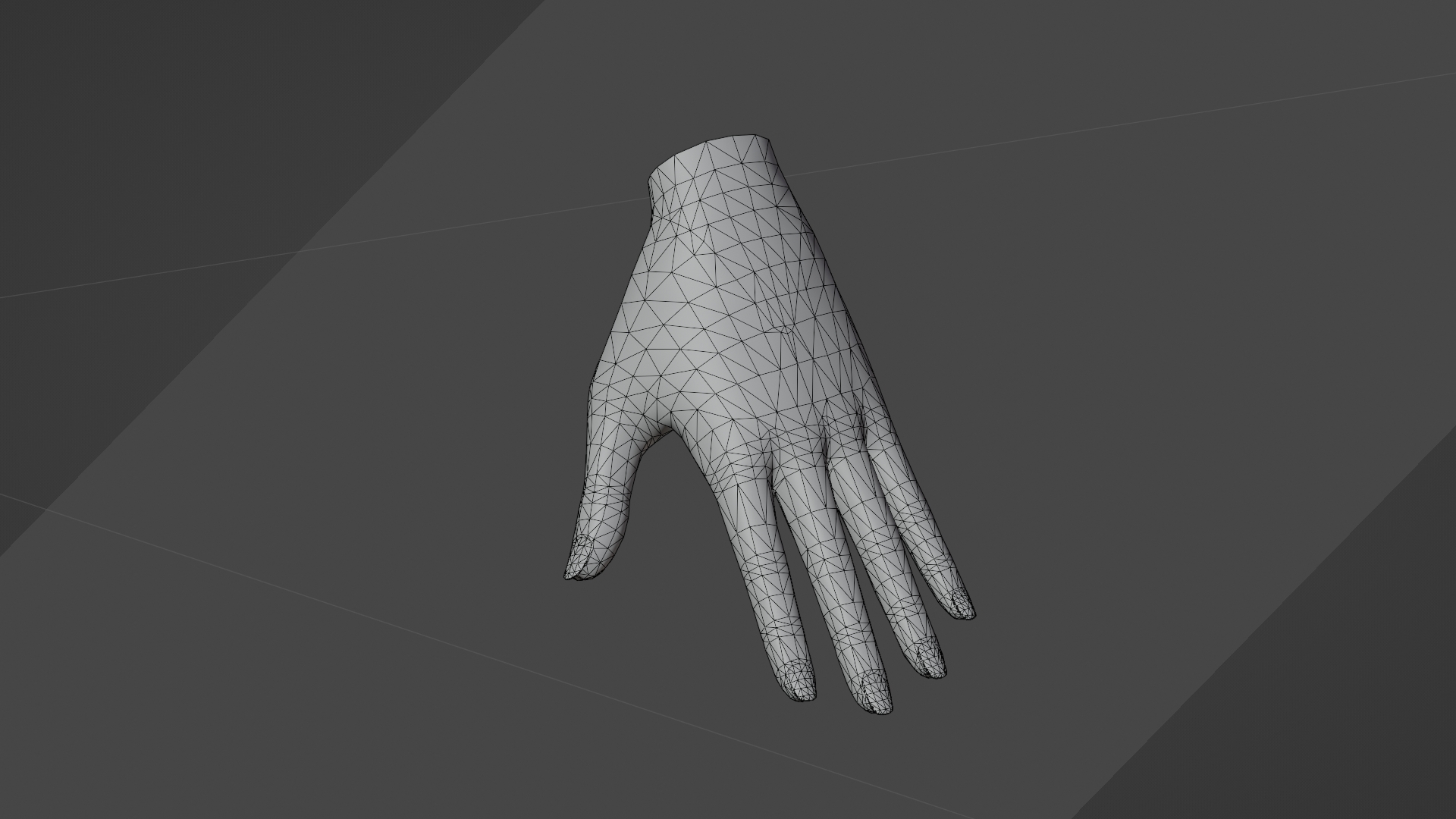

С кистями рук и стопами уже посложнее. Особенно с кистями: эта часть постоянно на виду, взаимодействует с предметами, гнётся, ну и всё в таком духе. Оригинальная топология с игровой модели заставила почувствовать «боль моя дырка задница».

Она не преобразовывалась в нормальную сетку буквально ничем: ни автоматически, ни вручную. Петли шли в никуда, упирались в многоугольники. Нельзя было удалить или добавить что-то, не создав попутно ещё кучку треугольников.

Посидев над кистью несколько часов, и перепробовав множество вариантов, я так и не добился нужного результата, плюнул на это дело и решил: ну его нафиг создам её с нуля!

Ну, или почти с нуля. Благо, у меня уже есть несколько созданных мною же персонажей, пока не законченных, но зато с хорошей топологией рук и ног. Взял кисть у одного, и процесс пошёл как по маслу. Всё, что нужно было сделать – это подогнать по форме.

В итоге, получилась вот такая вот ручка. Изящная, как и подобает Эльзе, и в то же время с хорошей сеткой.

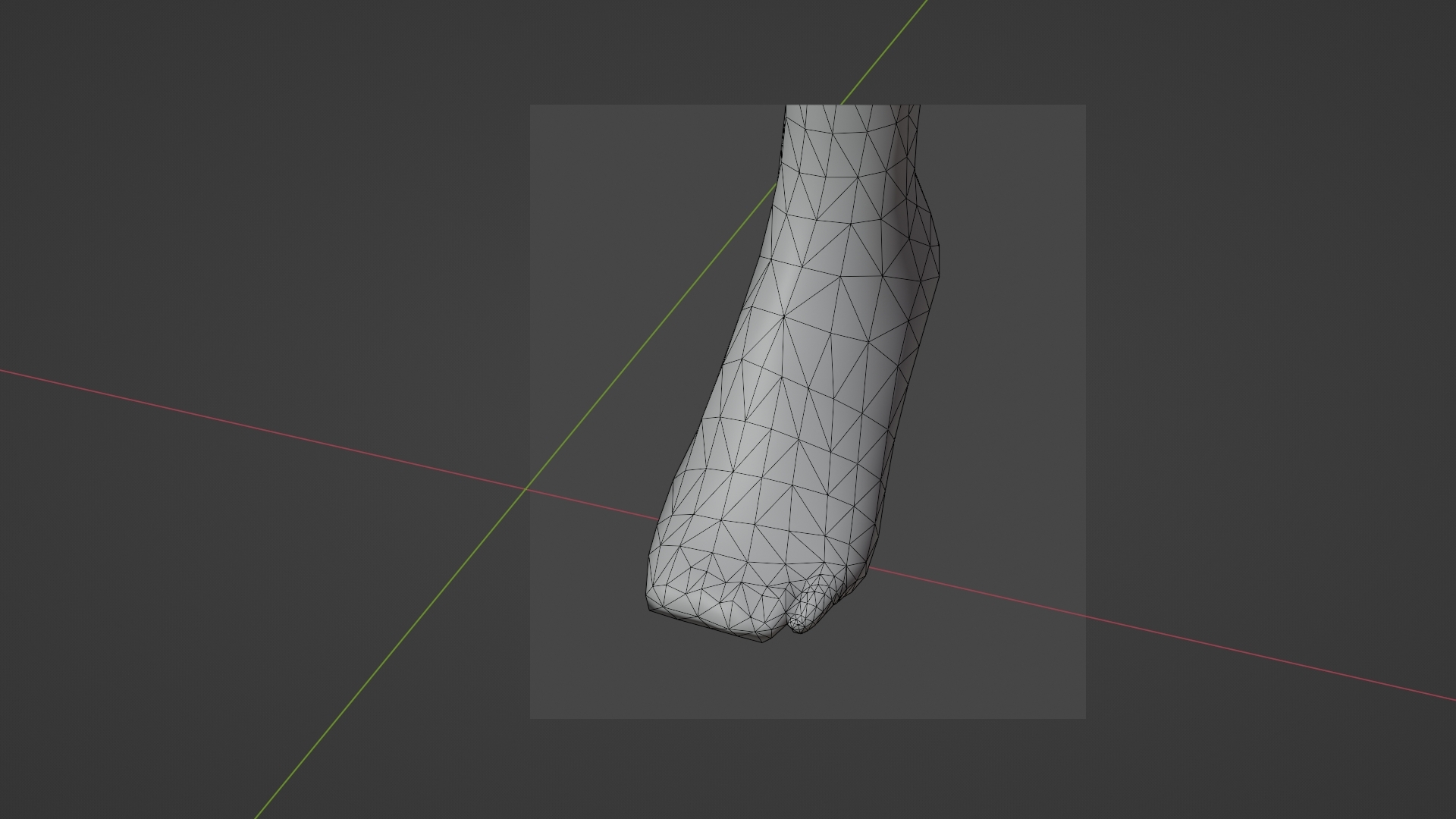

Аналогично и со ступнями, только тут я уже сразу пошёл по проторенной дорожке. Если помните, в оригинальном мультфильме ступни Эльзы ни разу не показывались босиком, и моделить пальцы не было необходимости. В сиквеле ситуация поменялась, и там Эльза щеголяет босыми ногами добрую половину фильма.

А вот что имеем теперь:

После всех этих манипуляций, и нескольких недель затраченного времени, я получил отличный, пригодный к анимированию меш. Но, до анимирования оставалось сделать ещё очень много вещей, таких как волосы, глаза, зубы, язык. Текстуры, в конце концов, переделать. Но об этом уже в следующем посте, так как этот получился здоровенным.
