Индивидуальный паровой привод

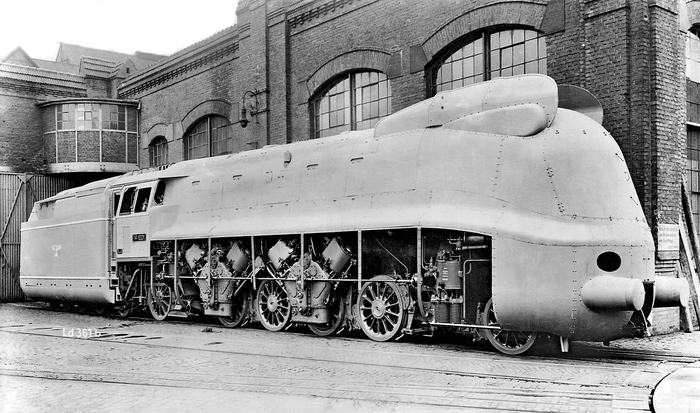

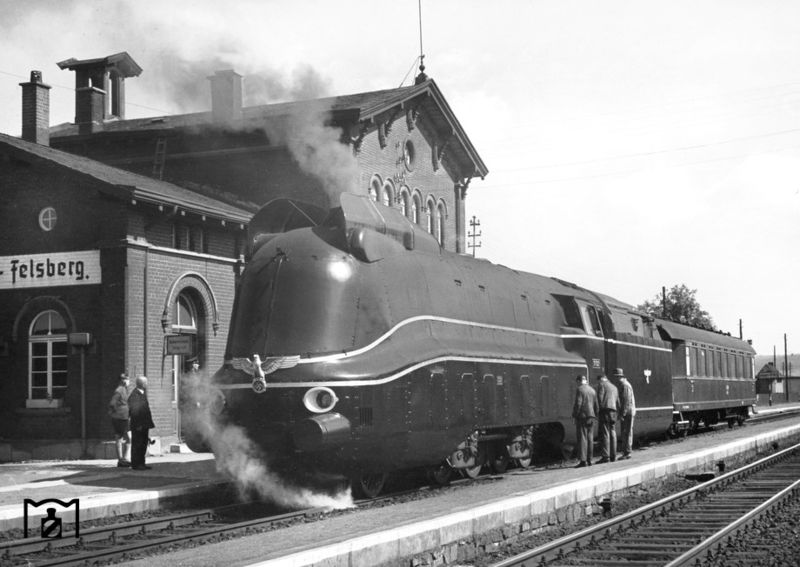

Паровоз BR 19 1001, построенный в Германии в середине 1941 года прошлого века компанией Хеншель довольно сильно отличался от классических паровозов своего времени.

Причем, отличался самым главным - паровой машиной.

Точнее, паровыми машинами.

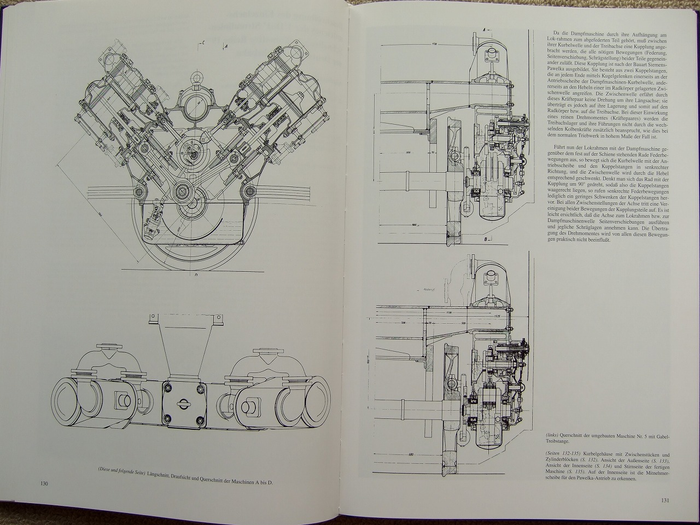

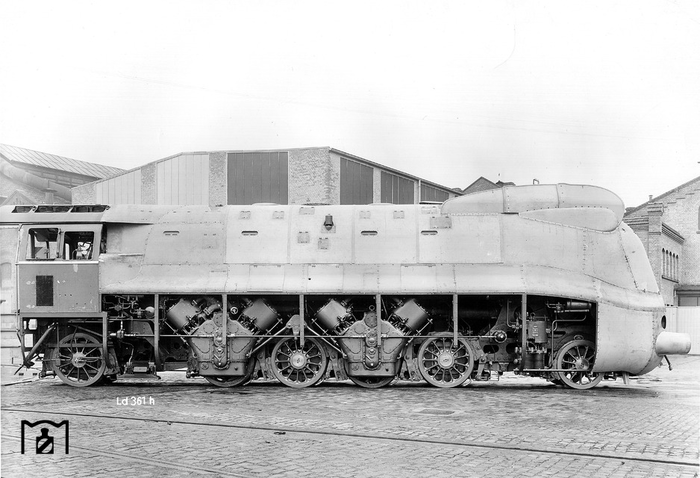

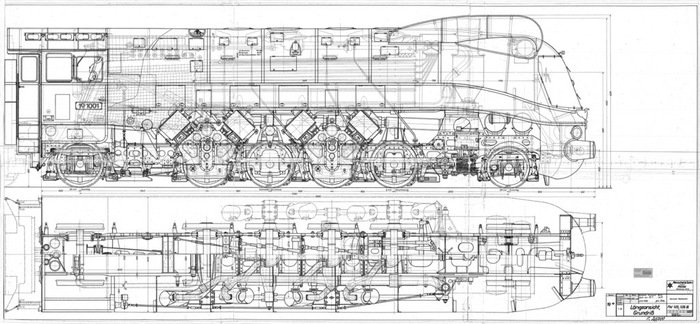

Вместо одной паровой машины на борт, работавшей через огромные дышловые механизмы на все ведущие оси - паровоз Хеншель имел четыре паровых машины, по одной на каждой из ведущих осей.

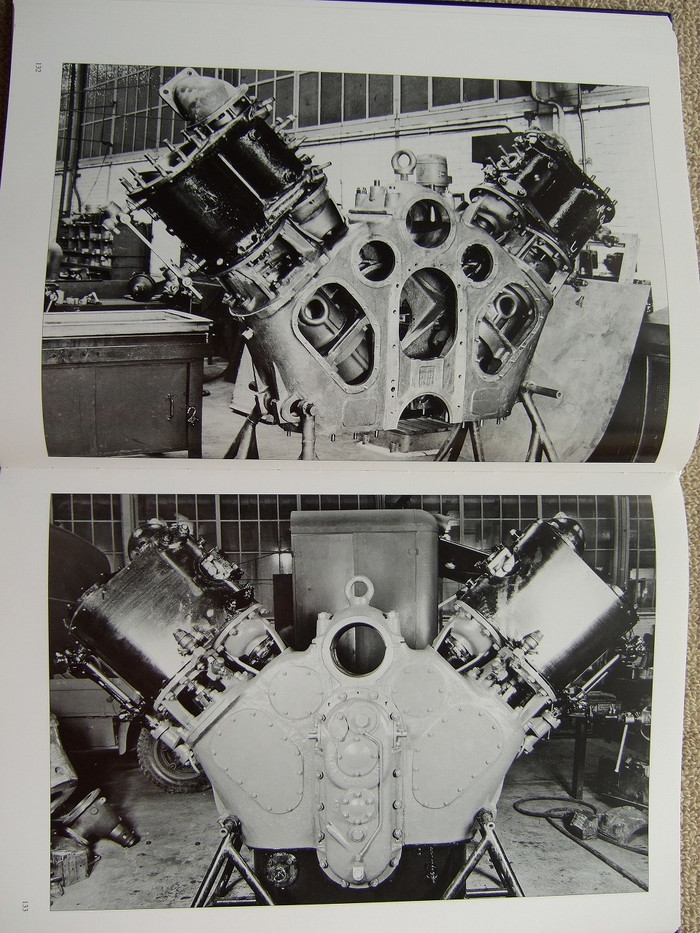

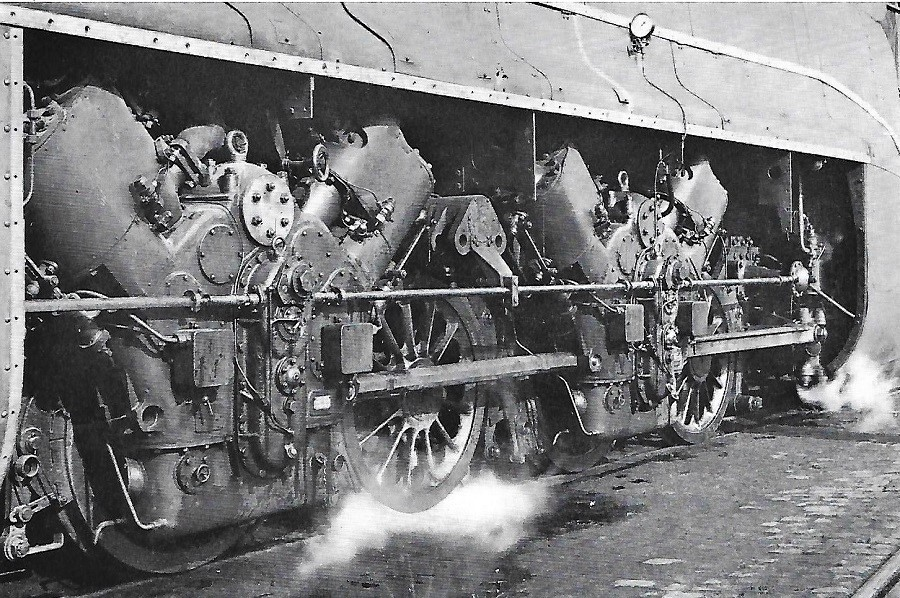

На 1 и 3 осях V-образные паровые машины располагались слева, на 2 и 4 - справа.

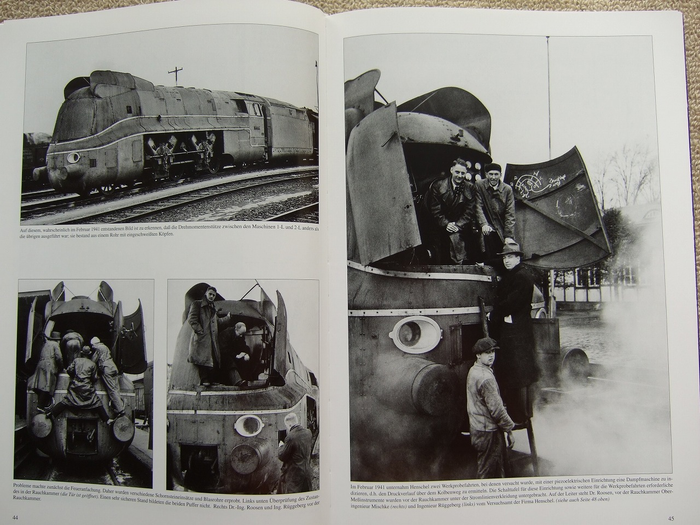

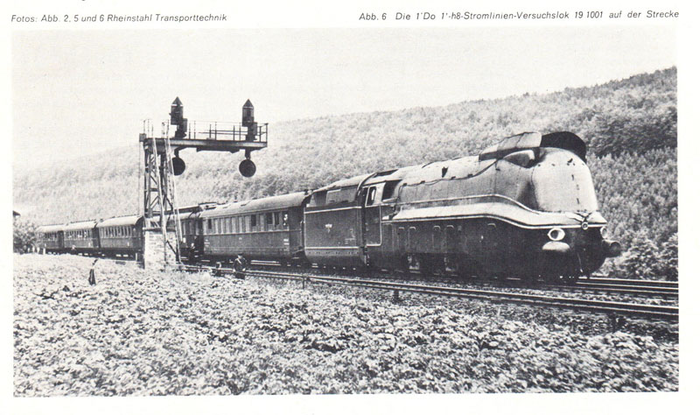

С мая по октябрь 1942 года единственный экспериментальный образец выполнил более 50 испытательных поездок и показал хорошие результаты.

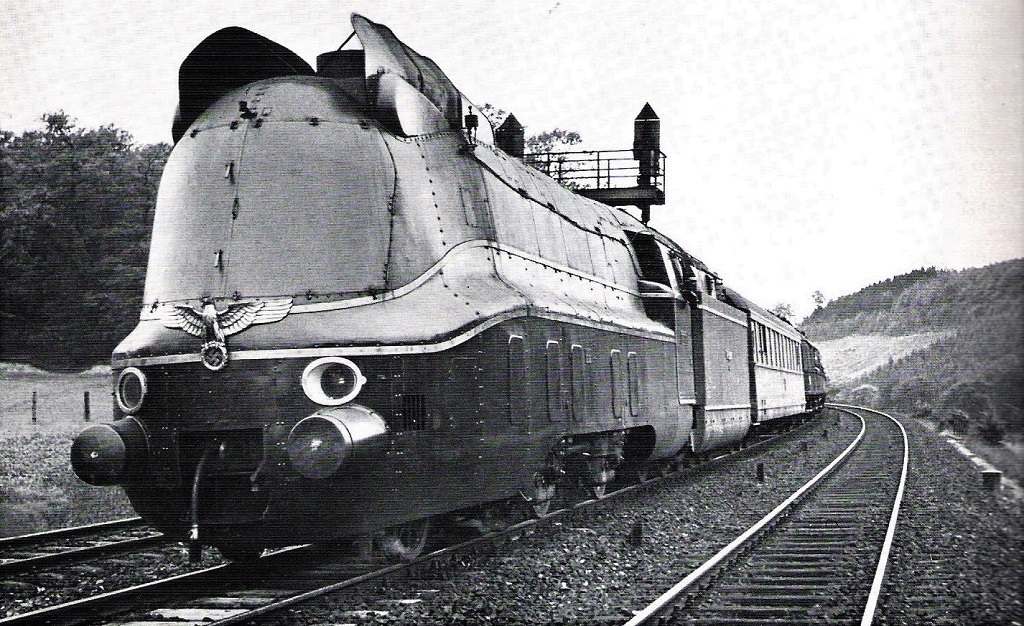

Максимальная скорость достигла 186 км/ч, при отличной для паровозов плавности хода и отсутствии вибраций.

Уравновешенный привод без 2-х тонного дышлового механизма, движущегося с приличной скоростью и меняющего направление пару раз в секунду, позволил обеспечить высокую скорость и плавный ход.

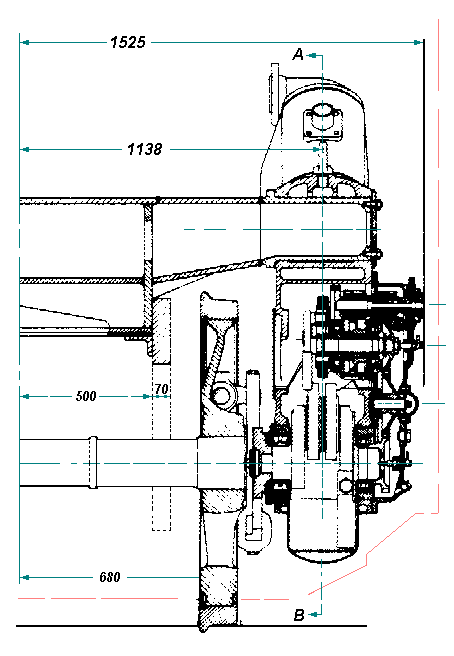

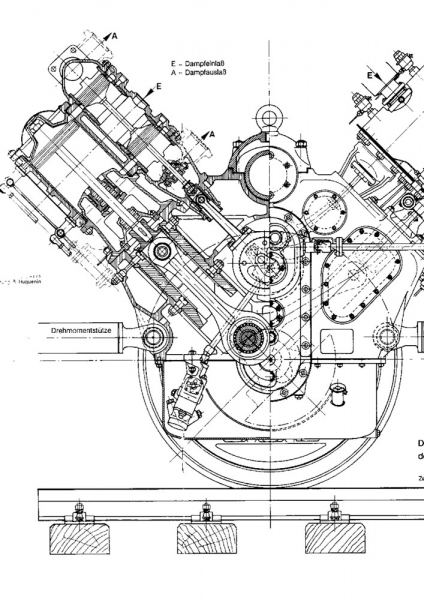

Коленчатый вал напрямую не связан с ведущей осью, а приводит её в движение через эластичную муфту.

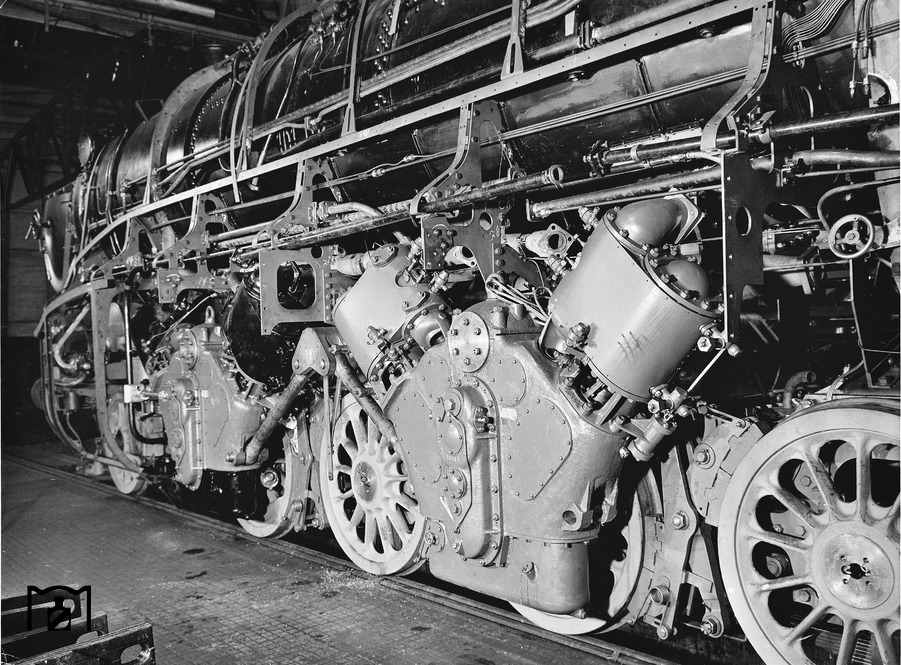

Паровые двигатели принадлежали к подрессоренной части паровоза (что немаловажно) и соединялись с ведущими осями шарнирно-сочлененными муфтами.

Все испытательные пробеги паровоза проходили в диапазоне скоростей от 60 до 100 км / ч. Лишь за несколько тестовых поездок в рамках испытаний на торможение локомотив разогнался до скорости 180 км / ч и выше без каких-либо проблем.

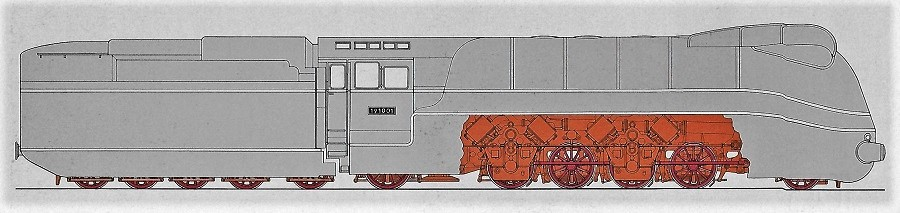

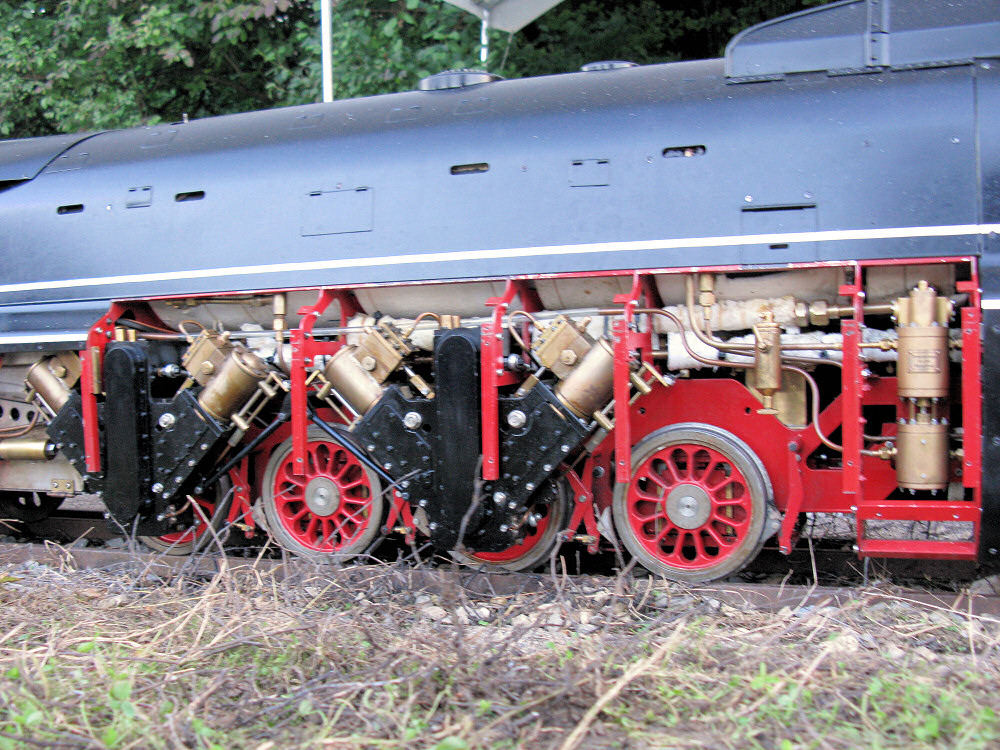

Модель паровоза.

Несмотря на несомненные достоинства, были и недостатки - паропроводы высокого давления ко всем осям, потери в них, количество довольно сложных паровых машин...

Плюс боксование на независимых осях, сложности в обслуживании в депо.

Все это взятое вместе, конечно, оставило паровоз BR 19 1001 среди экспериментальных.

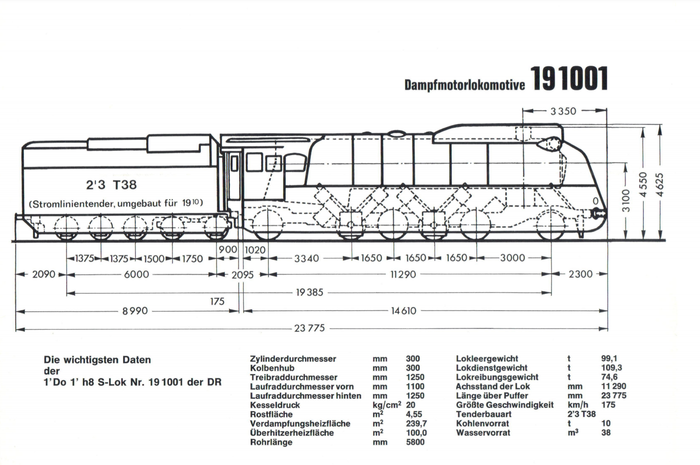

Диаметр цилиндра: 300 мм.

Ход поршня: 300 мм.

В октябре 1944 года V19.1001 был серьезно поврежден во время авианалета на Гамбург.

Он был перевезен в RAW Брауншвейг и оставался там до конца войны.

В августе 1945 года локомотив был доставлен обратно в Хеншель, отремонтирован и после одного пробного запуска между Касселем и Ваберном был отправлен в США в октябре 1945 года.

Сначала для испытаний он базировался в Форте Монро в Вирджинии, а в 1950 году был перевезен в Форт Юстис и списан там в 1952 году.

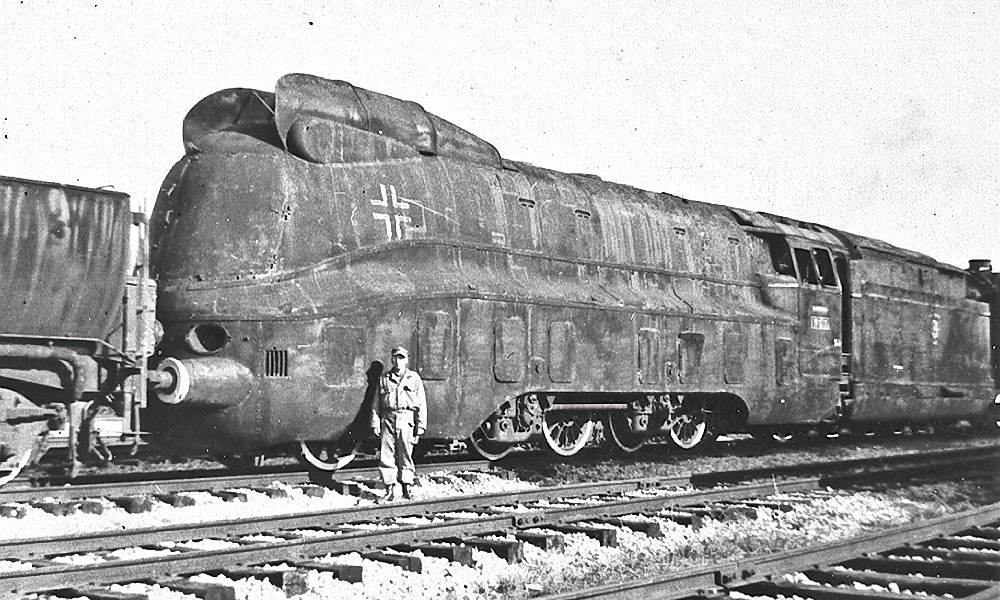

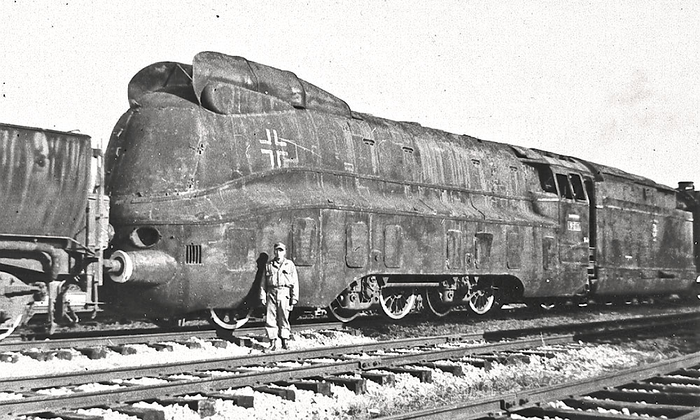

Форт Юстис в Вирджинии, США, 1952 г.

Ну, а потом эпоха паровозов уже закончилась.)
