ISP

Задание 1: Базовая настройка устройств (настройка имен)

hostnamectl set-hostname isp.au-team.irpo; exec bash

mcedit /etc/sysconfig/network

HOSTNAME=isp.au-team.irpo

Задание 2: На ISP настройте динамическую сетевую трансляцию портов для доступа к сети Интернет HQ-RTR и BR-RTR.

apt-get update

apt-get install iptables

iptables -t nat -A POSTROUTING -s 172.16.1.0/28 -o ens3 -j MASQUERADE

iptables -t nat -A POSTROUTING -s 172.16.2.0/28 -o ens3 -j MASQUERADE

iptables-save > /etc/sysconfig/iptables

systemctl enable --now iptables.service

HQ-RTR:

Задание 1: Базовая настройка устройств (настройка имен)

hostname hq-rtr

ip domain-name au-team.irpo

Задание 2: Настройте адресацию на интерфейсах(настроено все кроме):

ip route 0.0.0.0/0 172.16.1.1

Задание 3: Создайте пользователя netadmin на маршрутизаторах HQ-RTR и BR-RTR

(По преднастройке он уже может быть настроен)

Проверка настроен ли netadmin

При входе login: net_admin пароль: P@ssw0rd

После зайти через admin и посмотреть права через show users localdb

Если такого нет то:

hq-rtr(config)#username net_admin

hq-rtr(config-user)#password P@ssw0rd

hq-rtr(config-user)#role admin

hq-rtr(config-user)#exit

hq-rtr(config)#write memory

Я не нашел в каком модуле эта команда нужна, но она нужна

ip name-server 10.10.100.2

Задание 6: Между офисами HQ и BR на маршрутизаторах HQ-RTR и BR-RTR необходимо сконфигурировать IP-туннель: на выбор технологии GRE или IP in IP

GRE:

interface tunnel.0

ip address 10.10.10.1/30

ip tunnel 172.16.1.2 172.16.2.2 mode gre

Задание 7: Обеспечьте динамическую маршрутизацию на маршрутизаторах HQ-RTR и BR-RTR: сети одного офиса должны быть доступны из другого офиса и наоборот. Для обеспечения динамической маршрутизации используйте link state протокол

OSPF:

router ospf 1

ospf router-id 10.10.10.1

passive-interface default

no passive-interface tunnel.0

network 10.10.10.0/30 area 0

network 10.10.100.0/27 area 0

network 10.10.200.0/28 area 0

network 10.10.30.0/29 area 0

exit

interface tunnel.0

ip ospf authentication message-digest

ip ospf message-digest-key 1 md5 P@ssw0rd

Задание 8: Настройка динамической трансляции адресов на маршрутизаторах HQ-RTR и BR-RTR

NAT:

interface isp

ip nat outside

interface vl100

ip nat inside

interface vl200

ip nat inside

interface vl999

ip nat inside

exit

ip nat pool VLAN100 10.10.100.1-10.10.100.30

ip nat pool VLAN200 10.10.200.1-10.10.200.14

ip nat pool VLAN999 10.10.30.1-10.10.30.6

ip nat source dynamic inside-to-outside pool VLAN100 overload interface isp

ip nat source dynamic inside-to-outside pool VLAN200 overload interface isp

ip nat source dynamic inside-to-outside pool VLAN999 overload interface isp

write memory

Задание 11: Настройте часовой пояс на всех устройствах (за исключением виртуального коммутатора, в случае его использования) согласно месту проведения экзамена.

ntp timezone utc+3

BR-RTR:

Задание 1: Базовая настройка устройств (настройка имен)

hostname br-rtr

ip domain-name au-team.irpo

Я не нашел в каком модуле эта команда нужна, но она нужна

ip name-server 10.10.100.2

Задание 2: Настройте адресацию на интерфейсах(настроено все кроме):

ip route 0.0.0.0/0 172.16.2.1

Задание 6: Между офисами HQ и BR на маршрутизаторах
HQ-RTR и BR-RTR необходимо сконфигурировать IP-туннель: на выбор технологии GRE или IP in IP

GRE:

interface tunnel.0

ip address 10.10.10.2/30

ip tunnel 172.16.2.2 172.16.1.2 mode gre

Задание 7: Обеспечьте динамическую маршрутизацию на маршрутизаторах HQ-RTR и BR-RTR: сети одного офиса должны быть доступны из другого офиса и наоборот. Для обеспечения динамической маршрутизации используйте link

state протокол

OSPF:

router ospf 1

ospf router-id 10.10.10.2

passive-interface default

no passive-interface tunnel.0

no passive-interface fw

network 10.10.10.0/30 area 0

network 10.20.10.0/30 area 0

exit

interface tunnel.0

ip ospf authentication message-digest

ip ospf message-digest-key 1 md5 P@ssw0rd

interface fw

ip ospf authentication message-digest

ip ospf message-digest-key 1 md5 P@ssw0rd

Задание 8: Настройка динамической трансляции адресов на маршрутизаторах HQ-RTR и BR-RTR

NAT:

interface isp

ip nat outside

exit

interface fw

ip nat inside

ip nat pool RTR-FW 10.20.10.1-10.20.10.2

ip nat source dynamic inside-to-outside pool RTR-FW overload interface isp

Задание 11: Настройте часовой пояс на всех устройствах (за исключением виртуального коммутатора, в случае его использования) согласно месту проведения экзамена.

ntp timezone utc+3

HQ-SRV:

Задание 1: Базовая настройка устройств (настройка имен)

hostnamectl set-hostname hq-srv.au-team.irpo; exec bash

mcedit /etc/sysconfig/network

HOSTNAME=hq-srv.au-team.irpo

Задание 1.2: На всех устройствах необходимо сконфигурировать IPv4

echo “10.10.100.2/27” > /etc/net/ifaces/ens3/ipv4address

echo “default via 10.10.100.1” > /etc/net/ifaces/ens3/ipv4route

echo "nameserver 10.10.100.2" > /etc/net/ifaces/ens3/resolv.conf

echo "nameserver 77.88.8.8" >> /etc/net/ifaces/ens3/resolv.conf

systemctl restart network

Задание 3: Создайте локальные учетные записи sshuser на серверах HQ-SRV и BR-SRV:

(По преднастройке он уже может быть настроен)

Проверка настроен ли sshuser:

При запуске login: sshuser пароль: P@ssw0rd

Далее вводим id и смторим uid(должен быть 2026) и пробуем написать sudo –i(если дало дайти без пароля значит он настроен)

Если не настроен то:

useradd sshuser –u 2026

usermod -aG wheel sshuser

echo «sshuser ALL=(ALL:ALL) NOPASSWD: ALL» >> /etc/sudoers

Задание 5: Настройте безопасный удаленный доступ на серверах HQ-SRV и BR-SRV:

mcedit /etc/openssh/sshd_config

-Port 2026 или 2027

-далее где #Logging надо добавить строчку: AllowUsers sshuser

-MaxAuthTries 2

-Banner /etc/openssh/banner

echo "Authorized access only" > /etc/openssh/banner

systemctl restart sshd

Задание 10: Настройте инфраструктуру разрешения доменных имён для офисов HQ и BR:

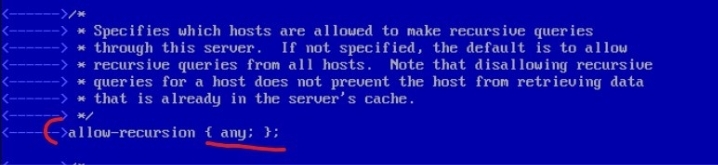

mcedit /etc/bind/options.conf

mcedit /etc/bind/options.conf

Следующие два файла почти идентичные, смотрите только верхнюю часть (поменять красные части как на скрине)

mcedit /etc/bind/zone/10.10.in-addr.arpa

mcedit /etc/bind/zone/16.172.in-addr.arpa

mcedit /etc/bind/zone/au-team.irpo.zone

cp /var/lib/bind/etc/zone/empty /var/lib/bind/etc/zone/100.10.10.in-addr.arpa

mcedit /var/lib/bind/etc/zone/100.10.10.in-addr.arpa

cp /var/lib/bind/etc/zone/empty /var/lib/bind/etc/zone/200. 10.10.in-addr.arpa

mcedit /var/lib/bind/etc/zone/200.10.10.in-addr.arpa

systemctl enable --now bind.service

BR-SRV:

Задание 1.1: Базовая настройка устройств (настройка имен)

hostnamectl set-hostname br-srv.au-team.irpo; exec bash

mcedit /etc/sysconfig/network

HOSTNAME=br-srv.au-team.irpo

Задание 1.2: На всех устройствах необходимо сконфигурировать IPv4

echo “10.20.20.2/28” > /etc/net/ifaces/ens3/ipv4address

echo “default via 10.20.20.1” > /etc/net/ifaces/ens3/ipv4route

echo "nameserver 10.10.100.2" > /etc/net/ifaces/ens3/resolv.conf

echo "nameserver 77.88.8.8" >> /etc/net/ifaces/ens3/resolv.conf

systemctl restart network

Задание 3: Создайте локальные учетные записи sshuser на серверах HQ-SRV и BR-SRV:

(По преднастройке он уже может быть настроен)

Проверка настроен ли sshuser:

При запуске login: sshuser пароль: P@ssw0rd

Далее вводим id и смторим uid(должен быть 2026) и пробуем написать sudo –i(если дало дайти без пароля значит он настроен)

Если не настроен то:

useradd sshuser –u 2026 usermod -aG wheel sshuser

echo «sshuser ALL=(ALL:ALL) NOPASSWD: ALL» >> /etc/sudoers

Задание 5: Настройте безопасный удаленный доступ на серверах HQ-SRV и BR-SRV:

mcedit /etc/openssh/sshd_config

-Port 2026 или 2027

-далее где #Logging надо добавить строчку: AllowUsers sshuser

-MaxAuthTries 2

-Banner /etc/openssh/banner

echo "Authorized access only" > /etc/openssh/banner

systemctl restart sshd

HQ-CLI:

Задание 1: Базовая настройка устройств (настройка имен)

su –

hostnamectl set-hostname hq-cli.au-team.irpo; exec bash

mcedit /etc/sysconfig/network

HOSTNAME=hq-cli.au-team.irpo

HQ-SW

Задание 1: Базовая настройка устройств (настройка имен)

hostnamectl set-hostname hq-srw; exec bash mcedit /etc/sysconfig/network

HOSTNAME=hq-sw.au-team.irpo

Задание 4: Настройка коммутации в сегменте HQ

ovs-vsctl show
