Древнеримский подъемный кран⁠⁠

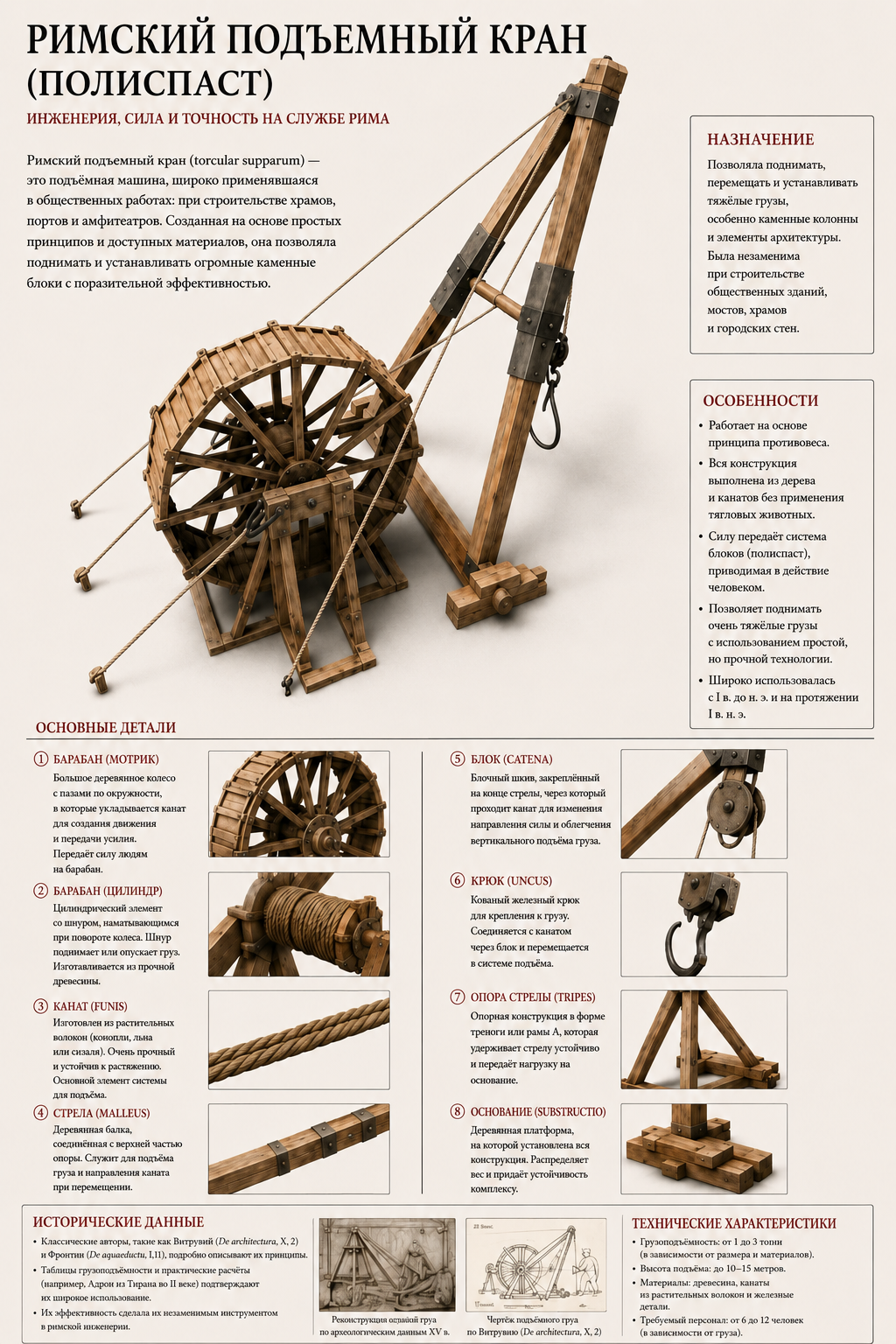

Устройство и технические характеристики подъёмного механизма древних римлян

Римский подъёмный кран (torcular supparum) — это подъёмная машина, широко применявшаяся в общественных работах: при строительстве храмов, портов и амфитеатров. Созданная на основе простых принципов и доступных материалов, она позволяла поднимать и устанавливать огромные каменные блоки с поразительной эффективностью.

НАЗНАЧЕНИЕ

Механизм позволял поднимать, перемещать и устанавливать тяжёлые грузы, особенно каменные колонны и элементы архитектуры.
Был незаменим при строительстве общественных зданий, мостов, храмов и городских стен.

ОСОБЕННОСТИ

Работает на основе принципа противовеса.
Вся конструкция выполнена из дерева и канатов без применения тягловых животных.
Силу передаёт система блоков (полиспаст), приводимая в действие человеком.
Позволяет поднимать очень тяжёлые грузы с использованием простой, но прочной технологии.
Широко использовалась с I в. до н. э. и на протяжении I в. н. э.

ОСНОВНЫЕ ДЕТАЛИ

1. БАРАБАН (MOTRIX)

Большое деревянное колесо с пазами по окружности, в которые укладывается канат для создания движения и передачи усилия. Передаёт силу людям на барабан.

2. БАРАБАН (ЦИЛИНДР)

Цилиндрический элемент со шнуром, наматывающимся при повороте колеса. Шнур поднимает или опускает груз. Изготавливается из прочной древесины.

3. КАНАТ (FUNIS)

Изготовлен из растительных волокон (конопли, льна или эспарто). Очень прочный и устойчив к растяжению. Основной элемент системы для подъёма.

4. СТРЕЛА (MALLEUS)

Деревянная балка, соединённая с верхней частью опоры. Служит для подъёма груза и направления каната при перемещении.

5. БЛОК (CATENA)

Блочный шкив, закреплённый на конце стрелы, через который проходит канат для изменения направления силы и облегчения вертикального подъёма груза.

6. КРЮК (UNCUS)

Кованый железный крюк для крепления к грузу. Соединяется с канатом через блок и перемещается в системе подъёма.

7. ОПОРА СТРЕЛЫ (TRIPES)

Опорная конструкция в форме треноги или рамы, которая удерживает стрелу устойчиво и передаёт нагрузку на основание.

8. ОСНОВАНИЕ (SUBSTRUCTIO)

Деревянная платформа, на которой установлена вся конструкция. Распределяет вес и придаёт устойчивость комплексу.

ИСТОРИЧЕСКИЕ ДАННЫЕ

Классические авторы, такие как Витрувий (De architectura, X, 2) и Фронтин (De aquaeductu, II, 1), подробно описывают их принципы работы.

Таблицы грузоподъёмности и практические расчёты (например, Арка Траяна во II веке) подтверждают их широкое использование.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Грузоподъёмность: от 1 до 3 тонн (в зависимости от размера и материалов).

Высота подъёма: до 10–15 метров.

Материалы: древесина, канаты из растительных волокон и железные детали.

Требуемый персонал: от 6 до 12 человек (в зависимости от груза).
