Часы на ИВ-18 (Arduino)⁠⁠

ИВ-18 — индикатор вакуумный люминесцентный многоразрядный для отображения информации в виде цифр, точки и знаков. Оформление — стеклянное. Индикация производится через боковую поверхность баллона. Размер знакоместа 5,4×10,5 мм. Число разрядов девять (9 разряд знак минус и точка). Изображение формируется из светящихся анодов-сегментов. Цвет свечения — зеленый. Масса 30 г.

Основные параметры индикатора ИВ-18:

• Яркость свечения одного разряда 200-500 кд/м²

• Угол обзора  ≥ 80°

• Ток накала 85 ± 10 мА

• Ток анода-сегмента при напряжении на аноде и сетке в 50 В  ≤ 1,3 мА

• Ток анодов-сегментов восьми разрядов суммарный  40 … 80 мА

• Напряжение накала  4,3 … 5,5 В

• Напряжения анодов и сетки в импульсном режиме  ≤ 70 В

На платформе Arduino с использованием индикатора ИВ-18 можно собрать часы, которые будут отображать текущее время (hh-mm-ss), дату (DD.MM.YYYY) и температуру.

Вакуумный люминесцентный индикатор ИВ-18 имеет выводы рассчитанные для использования только динамической индикации. Для питания часов необходим источник постоянного напряжения 9 В (можно 5 В, но яркость свечения индикатора будет низкой). Для нормальной работы индикатора на катод (нить накала) необходимо подавать напряжение от 4,3 … 5,5 В, которое подается со стабилизатора напряжения 7805. Для питания сеток и анодов напряжение должно быть в пределах от 30 до 50 В, для получения такого напряжения в схеме часов используется преобразователь на NE555. Питание на аноды и сетки подается при помощи 16 транзисторных ключей (BC547). При настройки выходного напряжения преобразователя (R35 30-40 кОм — чем больше сопротивление, тем выше выходное напряжение) нельзя повышать напряжение больше 50 В, это предельное напряжение коллектор-эмиттер для транзистора BC547.

В качестве платы Arduino можно использовать плату Nano (ATmega168, ATmega328), а так же микроконтроллер ATmega8 (с небольшой правкой кода и схемы подключения). В схеме так же используется модуль часов реального времени DS3231. Время часов можно установить двумя способами: установка времени по времени компиляции и кнопками.

Установка времени по времени компиляции:

раскоментируйте строчку, установите нужно время и загрузите скетч

set_time(21,5,4,29,9,57,0);// год 00-99, ДН 1-7 (1=ВС), месяц 1-12, дата 1-31, час 0-23, минуты 0-59, секунды 0-59

далее закомментируйте строчку и по новой загрузите скетч.

Установка (коррекция) времени кнопками:

Установить текущее время можно при помощи кнопок SET и UP. Кнопка SET позволяет перекачать параметр времени (часы, минуты, секунды, дата, месяц и год), кнопка UP меняет параметр времени (только на увеличение), а режиме настройки секунд обнуляет их. В режиме коррекции времени выбранный параметр времени мигает.

Информация об температуре берется из часов реального времени DS3231.

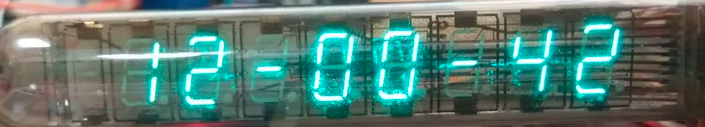

Время

Дата

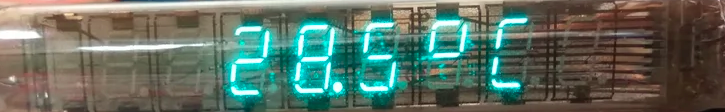

Температура

Скетч - http://rcl-radio.ru/?p=98856
