BGA на рентгене

Некоторое время назад, в комментариях к какому-то посту в этом сообществе, было пожелание посмотреть, как выглядит bga пайка на рентгене. В принципе, у меня есть возможность сделать компьютерную томографию, и вот звезды срослись, и, благодаря моей коллеге, я могу продемонстрировать, как выглядит материнская плата телефона SONY M2 в паре проекций.

BGA на рентгене Рентген, Телефон, Bga, Пайка, Длиннопост

Сама плата.

BGA на рентгене Рентген, Телефон, Bga, Пайка, Длиннопост

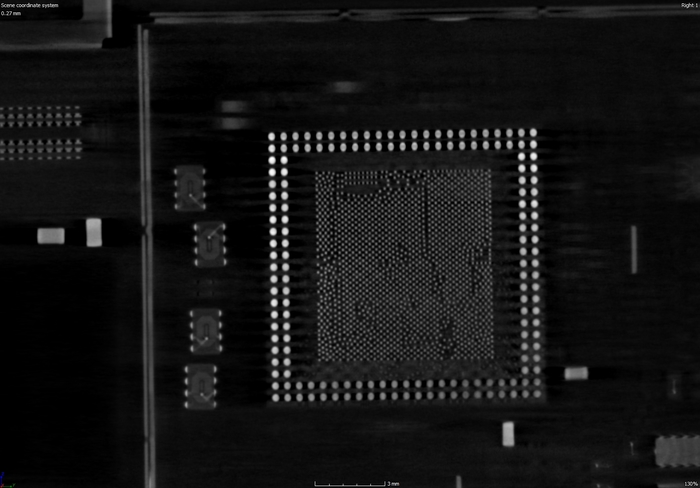

Процессор покрупнее.

BGA на рентгене Рентген, Телефон, Bga, Пайка, Длиннопост

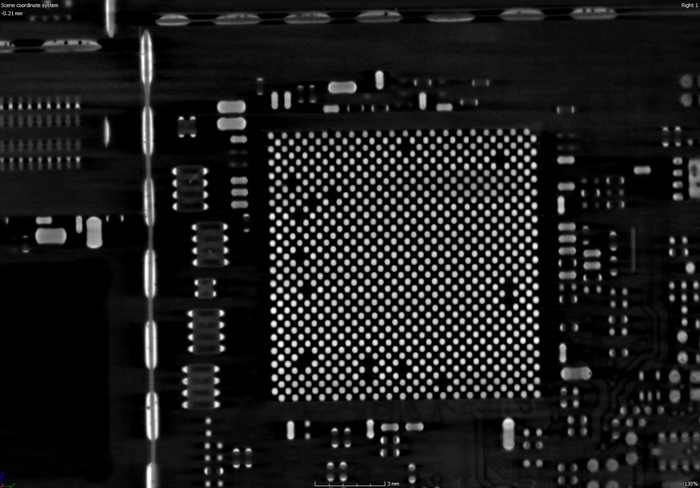

Другая проекция, поглубже.

BGA на рентгене Рентген, Телефон, Bga, Пайка, Длиннопост

Добавлю, что съемка проводилась без снятия экранов.

Дубликаты не найдены

+12

Если кому интересно, могу завтра на работе набрать фоток с установки рентгеноконтроля Dage XD7500..

раскрыть ветку 3
+3
Мне интересно, давай фотки!
раскрыть ветку 1
+2

все не влезало, запилил отдельный пост https://pikabu.ru/story/rentgenbga_i_qfn_mikroskhem_na_ustan...

0

го

+6

Я тоже на работе иногда прошу под рентгеном посмотреть платы. Как-то восстанавливал плату после попадания влаги, плата была многослойная и разъело несколько переходных отверстий. Чтобы их восстановить, пришлось смотреть слои под рентгеном с углового ракурса, чтоб выявить с чем соединялись эти переходные отверстия во внутренних слоях, было непросто, но я восстановил все связи и плата заработала. Плата была от джойстика импортного трактора (не игрушечного).

А вот я проверял пайку БЖА:

Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку 1
+2

Установка General Electric Phoenix Microme|x

+4

Интересно, что у процессорного кристалла ноги так нерегулярно расставлены. Как-будто там эти шары просто сначала по сетке были выложены, а потом слегка раскатились.

раскрыть ветку 1
-1

Точно!

+9

ну кт - это не серьёзно, риквестую мрт хотябы на 2тл

раскрыть ветку 8
+24

МРТ для исследования телефона не подходит совсем. Во-первых, ничего кроме пластика он там не увидит: МРТ видит водород. Во-вторых, в телефоне полно металла, в том числе магнитного. Через немагнитный металл МРТ тупо не видит (экранирование РЧ поля), а магнитный магнитное поле скрутит в бараний рог.

раскрыть ветку 2
+11

да он пашутыл :)

0

в этом плане, да, читал о принципах, интересно с точки зрения краштеста

+3
раскрыть ветку 1
+1

о блин, маньяки. благодарю. думал "выстрелит"

+2

Это ты так извращенно хочешь уничтожить плату?

раскрыть ветку 2
0

учитывая стоимость самой установки - пока не видел видео о том что происходит с магнитящимися металлами в составе плат. например. ну это образно - главное чтобы массовые доли магнитящегося/немагнитящегося вещества отличались на порядок и имели прочное соединение, скажем так

0

Конкретно эта уже того..., причем давно...

+3

Для понимания, почему "прогрев" оказывается бесполезен с точки зрения ремонта, и реболл гораздо более безопасен.

раскрыть ветку 5
+1

Прогрев бывает разный. Если себе, то можно и двумя фенами подуть одновременно.

раскрыть ветку 4
0

Неудобно. Прожектор проще.

0

Это только для диагностики.

раскрыть ветку 2
+2
Странно, а есть ли способ просветить дороги и внутренние слои, те которые медные проводники?
раскрыть ветку 7
+1
Так это именно он и есть. Я могу в плату насквозь "спускаться", слой за слоем.
раскрыть ветку 5
+1
Было бы интересно взглянуть на видяшку в прогаре по питанию, так сказать: взгляд изнутри. Подпишусь пожалуй
раскрыть ветку 4
0

Однажды мне очень нужно было понять как сделаны внутри чужой печатной платы полосковые радиочастотные линии, я носил ее на рентген.

+2

Возможно это я хотел посмотреть. Но я хотел посмотреть деградацию пайки, или непропай или слипшиеся шары .

раскрыть ветку 1
+5

Плата от Iphone SE, нанд не катаный.

Думаю смогу показать поближе непропай  и слипшиеся шары, но не раньше чем недели через две.

Иллюстрация к комментарию
+2

По-хорошему, надо было "просветить" платку при неподвижном гентри, вертикальным пучком без реконструирования, причём, несколько раз при различных напряжениях на трубке и выдержках. Тогда было бы интереснее :)

+1
Серые кружки - хреновая пайка, микросхема не работает. Чёрные - работает, после ремонта. Рентген хорош тем что можно посмотреть с разных углом и под разным увеличением.
Иллюстрация к комментарию
Иллюстрация к комментарию
+1

Теперь я знаю как боардвью делают

+1

Напишите что за оборудование, чем светили

0

Есть у кого схема на эту плату Sony m2

Оторван разъём зарядки с пятаками.

0

На специальной реетгеновской установке можно контролировать форму галтели после оплавления и качество пайки. На КТ получится такое?

0
Мда. Ни что не совершенно...
-1

Вот бы очки с МРТ зрением!

раскрыть ветку 1
-1

Охлаждать азотом устанешь свою голову.
