Само собой оригинальная плата в стоимость половины пылесоса не устраивала.

Найти именно такого размера элемент не удалось, по некой наводке был куплен разъем и нужный элемент, только в X2 размере.
При помощи мата и подручного паяльника был собран вот такой паук.

заработало?

Хрен там!!

Как и сказал ранее, простого способа доступного для любого обывателя не владеющего микро паяльником и навыками подобных действ не было.

может я накосячил в пайке, может в чем то ещё, но даже жизнеспособный паук меня не впечатлял истетически.

Раскинув мозгами я вспомнил, что давно владел бюджетным пылесосом FUBAG, который проклевал мне весь мозг с другими проблемами. Но вот функция старта пылесоса при запуске инструмента воткнутого в розетку пылесоса работала исправно.

Посмел предположить что этот функционал работает аналогично на любых пылесосах, потому опытным путем была найдена самая дешёвая плата максимально похожая, но с количеством пинов меньше на 1.

Стоила в районе 700рублей, потому была заказана без страха и сомнения
даже если все будет безуспешно деньги не великие

Ниже Прикладываю все схемы что нашел и нацарапал сам

Оф Схема

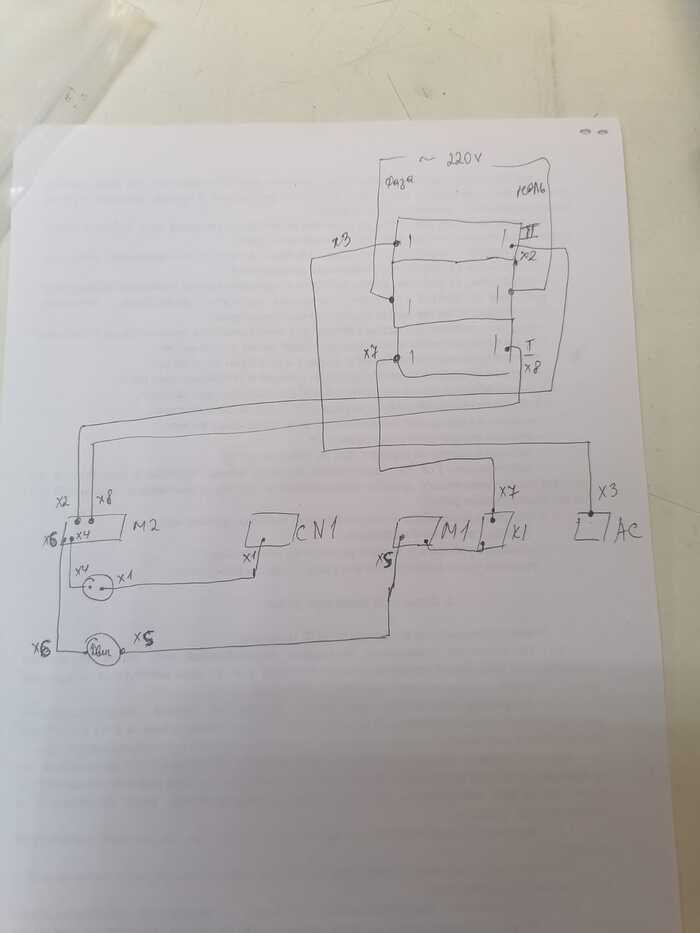

Схема родной платы нацарапанная мной

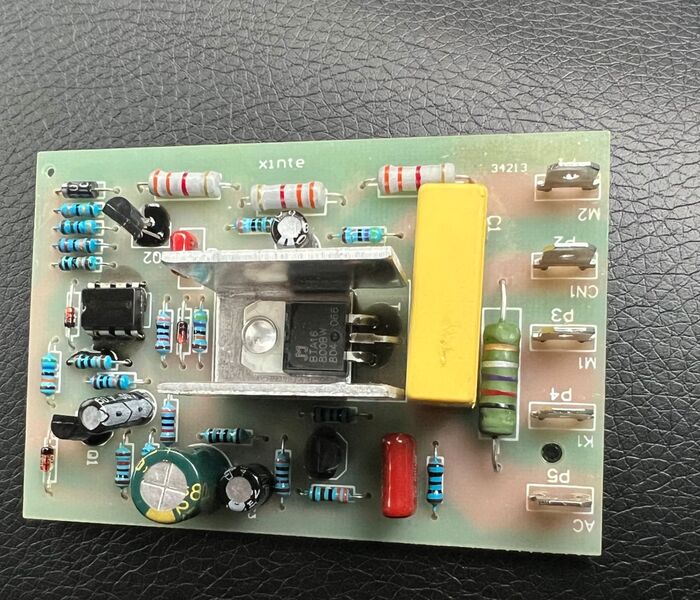

Приехала вот такая плата.
прикинув все это дело к носу пылесоса

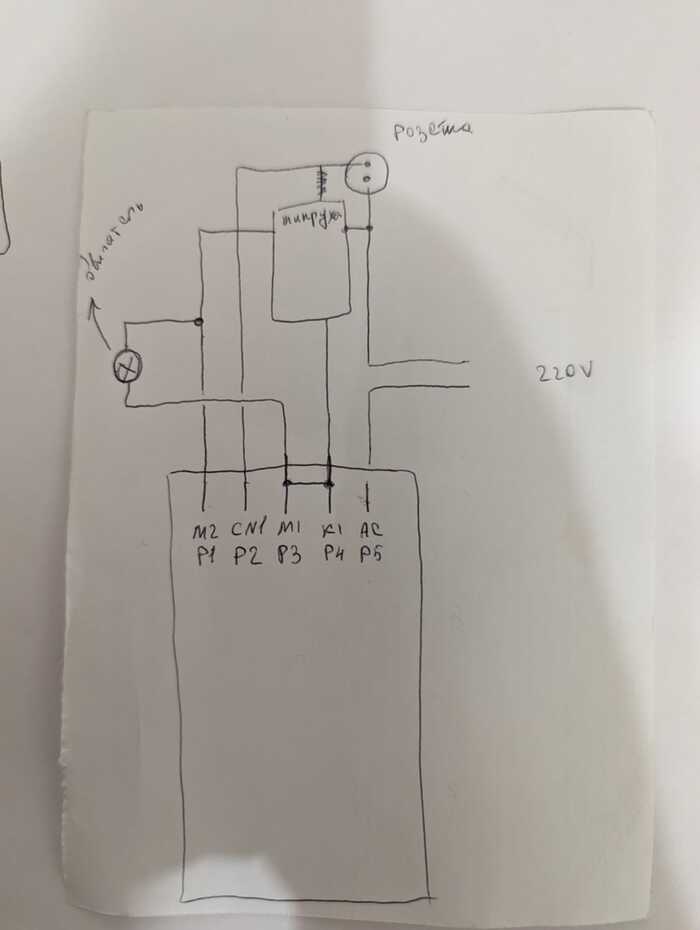

Была нацарапана следующая схема подключения, которая успешно заработала и оживила желтого.
купил необходимые пины, обжал провода по новой схеме, чтоб всё было по красоте😁

Где взять такую плату спросишь ты?

Для того чтоб узнать модель платы или где ее купить заходи в мой телеграмм канал дом на кочке 🏡 там есть все 🤣🤣🤣

Шучу😱😱😱
если это тебе действительно поможет то лови

А про мою телегу не шучу, если нравится что я пишу или не нравится, то залетай в мой канал дом на кочке 🏡 там я рассказываю про всякие интересные и занимательные штуки на своей стройке

Если быстро зайдешь то возможно сможешь заполучить новенький шуруповёрт

Хэрами не кидайте!!!
я потратил немного своего времени для того чтоб помочь нуждающимся и буду признателен за обратную связь
