drgeorge

Греем, материмся, дуем феном и все еще материмся, через время и пространство удаляем сильно гнуто-мнутые ноги

Закидываем на освободившиеся места ноги с донора и снова греем, дуем, материмся
Получаем результат

Отмываем, накидываем для теста прижим проца

Кидаем туда проц, оперативку и подключаем бп. Стартуем видим красоту на тестере

Ну и на мониторе видим красоту тоже

Радуемся, танцуем индийский победный танец и радуем клиента, что он должен за работу денег.

За сим все, до новых встреч )

Что же пациента на стол, вскрытие покажет кто безобразничает.

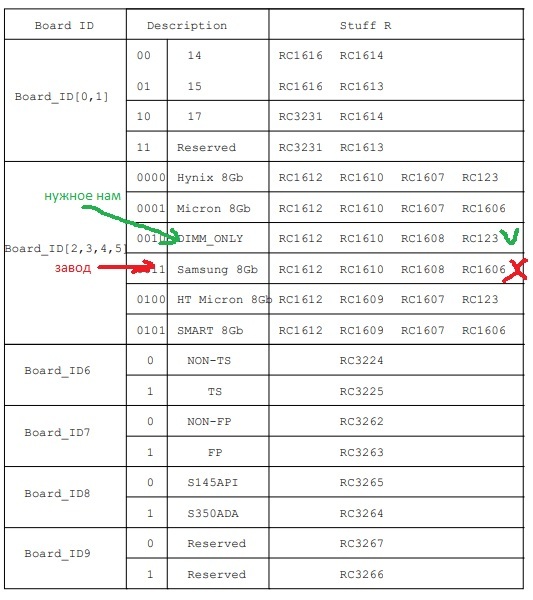

Видим платформу DANJJMB1AA0 REV:A, пытаемся найти схему или boardview, естественно пролетаем как фанера над парижем, в быстром доступе не нашел.

Из первичной диагностики не открываются входные ключи, на разъеме АКБ нет каких-либо осмысленных напряжений (АКБ естественно отключен). Контроллер заряда BQ24781, в цепи ACDET с виду по замерам все нормально, поднимается сигнал ACOK, но хоть убей входные ключи не открываются.

В процессе замеров в цепи ACDET случайно сдвинул резюк

К сожалению через микроскоп снять не получилось, а камера в телефоне такое себе, на одной из контактных площадок этой мелкой сволочи не оказалось припоя с завода, да и под второй припоя раза в 3 меньше чем должно быть. Доливаем припоя до нужных пропорций, ставим резюк на законное место и с чистой совестью идем уже подсобирать и включать сей чудный агрегат.

Але оп, все работает и от БП и от АКБ.

Хрен знает сколько бы искал эту неисправность, если бы случайно не надавил щупом чуть сильнее )))

За сим все, да живет ваша техника долго и счастливо.

Делай два и проц готов к снятию на Термопро

Проц успешно снят и проверим сопротивление по 3,3 вольтовой линии. И оно пришло в норму.

Запаиваем новый проц. Вот он уже с предшественником.

Проверяем все сопротивления и убедившись, что они в нормальных значениях включаем ноут.

Подкинув тестовый SSD убеждаемся, что все работает без сбоев, рапортуем заказчику сколько с него вечно деревянных.

На этом все, до встречи с новыми интересными ремонтами.

Крутил свисток и так и сяк, думал как сохранить функционал, да к жизни вернуть. Поскреб по сусекам да отрыл клей двухкомпонентный и проводочков немного

Прирастил свистку голову с донора, что в загашниках долго валялся

Помазал зеленкою и под лампой УФ просушил

Взялся нервные окончания восстанавливать (слава МГТФ проводу!!!) и первый стежек сделал

Ну а там уже по-накатанной, машет паяльником только проводочки подставляй

Но негоже свистку голышом ходить, надобно приодеть франкенштейна в кофтан незатейливый

ОТК был пушистый и быстрый, принял выполненную работу и в хоромы спрятался

А любовнички снова любятся, но детями все ни как не обзаведутся ...

Тут и сказочке конец, а кто подписался молодец )))

Владелец его любит и обклеивает )))

Что же, вскроем и потыкаем в него мультиметром. Небольшой лайфхак для тех у кого нет осциллографа или не умеет им пользоваться (сейчас тру ремонтеры начнут отсыпать минусы): на шине данных у микросхемы БИОС всегда есть какое-либо напряжение в момент ее чтения и замеряя мультиметром енти напряжения можно коственно понять, есть обмен данными или нет. На 6-ой ноге обмена нет (в момент подачи питания должны прыгать хоть какие-то циферки)

На 7-ой ноге есть 3,3 вольта, казалось бы все хорошо, но нет

За общение с БИОС отвечает на данной платформе южный мост (надпись intel прямо кричит это ЯЯЯЯ), к сожалению на фото не видно, но ближе к надписи есть темное пятнышко, которое говорит, что синий дым из чипа вышел и кина не будет. Берем из загашника новый чип и будем его впиндюривать на место старого

Для этого избавляем плату от всех элементов которые не припаяны (процессор, ОЗУ, модуль ВИФИ и т.д.) и швыряем ее на самодельную инфракрасную паяльную станцию, паялка сама ей чип отпаяет

Поможем немного, удалим старый припой и подготовим место для нового чипа

Как припаян новый чип фотографировать не стал, покажу сразу результат

На этом все, можете пинать, хвалить, ну кому как больше нравится )))

Неисправность: при включение на долю секунды появляется изображение и потом темный экран.

Вскрываем пациента и видим по середине планок соединительный разъем. Как правило из-за хренового контакта в нем горят светодиоды на крайних планках.

Видим что одна половина горит, вторая молчит. Будем лечить травками и микстурами.

А именно заменим все светодиоды (50 шт на минуточку, цена одного при оптовой закупке +-20 р., можете прикинуть стоимость ремонта). И припаяем проводники к местам соединения планок.

Светодиоды будем паять на ентой приблуде:

Ну а контакт восстановим паяльничком с жалом ватт на 200 ))) (шутка для особо одаренных минусометов).

Светодиоды заменил, проверяем как горят

Подкидываем матрицу и смотрим на результат 5 часов возни с ентим ящиком

Ах ну да забыл сказать, что БП так же доработал понизив ток (а то набегут сейчас гуру ремонта и будут размахивать шашками какой я подонок и сжечь меня как ведьмака)

На этом все, до новых встреч.

P.S. начинающим ремонтникам и просто интересующимся шепну на ушко, где брал приблуду для пайки светиков, гуру ремонта сами найдут, они же знают все и все умеют.
