После создания доминанты пришло время оформить правую сторону проспекта. Решил использовать распространенный прием «точка-тире-точка». Где в роли точек выступают одноподьездные девятиэтажки, а в роли тире: девятиэтажки от 4-х подъездов в длину.

Взял проект 1Р-303-14. Они будут отображать на макете конец 60-х и начало 70-х. Плюсом это сами по себе максимально характерные серые девятиэтажки.

Их для целостной композиции нужно две, причем одна из них будет украшена мозаиками, как на фотографии. Работы предстоит очень много. Такой объем деталей одновременно я еще не делал. Для одних только балконов нужно 160 деталек.

Начал как обычно, с чертежей.

По ним изготовил деталей на два дома.

Нельзя забывать и про внутренние стены в лоджиях. Изготовил и их тоже, теперь пришло время выбрать цвет этих домов. У меня осталась облицовочная текстура «брекчия» после макета школы. В реальности такие дома тоже были так облицованы.

Наклеил эти листы на фасад, прорезал все окна и нанес линии межпанельных швов.

Нужно понимать, что каждый вид работы занимал примерно 2 недели. Я не мог каждый день полноценно этим заниматься, только урывками по 1-2 часа.

Ограждения лоджий и балконов покрасил в серый. И приступил к созданию оконных листов: когда на одном листе пластика сразу много окон.

Лоджии изнутри красились краской в совершенно разные цвета. Красный, как на оригинале, я взять не решился, покрасил их для одного дома в грязно-зеленый, для другого дома в более зеленый оттенок этого цвета. Пол каждого этажа на всех лоджиях – отдельно начерченная, вырезанная и покрашенная с двух сторон в серый цвет кисточкой деталь. После чего приклееная на внутренние стены. Этих деталей вышло около сотни.

Другая характерная черта 1Р-303 это скошенные балконы. Этих балконов на два дома 80 штук. Каждый собирается из двух деталей: экран и плита. Точность здесь меньше 0.5 мм. Экран из плотной бумаги, на каждом из них легкий надрез для сгиба. Плита же вставляется в паз на фасаде.

Балконы выполняют еще и роль стыковочного узла между деталями.

Теперь мозаики. Отредактировал старые фотографии, где-то что-то подрисовал, подогнал под масштаб и распечатал в типографии. Дальше просто наклеил их.

Дальше каркас. Нужны были те же условия светопропускаемости, как и в других проектах. О них можете прочитать в серии постов в моем профиле. Внутренние пространства лоджий уже закрепил на каркас. Оставил отверстия под светодиоды. Каждый светодиод подсвечивает свой подъезд, и включается в машинном отделении лифта у каждого подъезда.

Самый ответственный момент: посадить длиннющий фасад на свое место. Сделать это надо 4 раза, да так, чтобы это ровно состыковалась с торцами и равномерно легло на каркас.

Вернемся к надстройкам машинных отделений лифтов. Они сложной формы, поскольку совмещают и машинное отделение и вентканалы. Сделал их из акварельной бумаги, каждая деталь цельно-гнутая.

В каждую установил светодиод. Крышу «застелил» черной бумагой, поставил на место каждую входную группу подъезда.

Можно любоваться итогом работы. Срок изготовления: 103 дня.

Чувствую, что в комментариях будут трубить о том, что свет стоило сделать тусклее и закрыть часть окон. Автору нравится именно так, могу и закрыть, это не составляет трудностей.

Теперь микрорайон выглядит так

Продолжение следует

На момент решения о таком длительном и большом проекте у меня уже было достаточно макетов зданий в масштабе 1/87. Закончив их, и выставив их в комнате, получил небольшой городок.

Но стало понятно что чего то не хватает. Он не смотрится как полноценный город. Из-за большого масштаба я не мог делать длинные и большие многоэтажки, большую школу, реально существующие общественные здания. Приходилось вытягивать маленький собирательный образ. К тому же, все делалось без плана и изначальной планировки. Цельного микрорайона из этих домиков не вышло.

На этом этапе стало понятно, что стоит взять более мелкий масштаб. К тому же, Умная бумага выпускает свою серию многоэтажек в масштабе 1/220, где тоже начинает брать реальные проекты. Оценив их ассортимент, решил взять только их пятиэтажку и детсад. Остальное у них какое-то нехарактерное. Школа исключительно питерская, девятиэтажка никакая. Про нее нечего сказать, она просто есть, и выглядит на мой взгляд неестественно. Надо сделать родное, массовое и знакомое. В том же масштабе 1/220. Для унификации.

Взялся за разработку планировки микрорайона. Он должен сочетать в себе самые распространенные решения из реальных городов, и в тоже время смотреться как единое целое. Решил разбить его на очереди:

1 очередь: два девятиэтажки/пластины вдоль проспекта, школа, башня КБ завода, она же высотная доминанта, две одиночные девятиэтажки между пластинами.

2 очередь: пятиэтажки закрывающие детсад в «котел», дом быта, и девятиэтажка с магазином.

3 очередь: и ныне в разработке, левая часть города.

Затем предстоял выбор проектов первой очереди.

Девятиэтажки/пластины: 1Р-303 первого поколения. Отличный образец из конца 60-х.

Девятиэтажки/точки: 121-60-25. Узнаваемые припятские дома, вторая половина 80-х.

Школа: А1-001/2. Массовая подмосковная школа из конца 60-х.

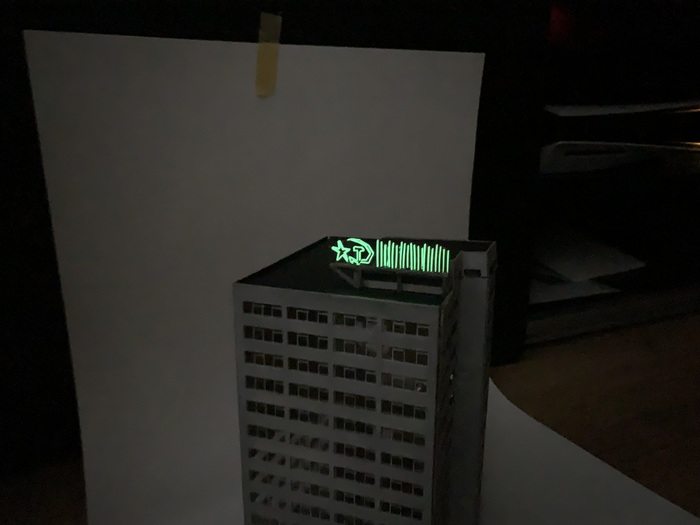

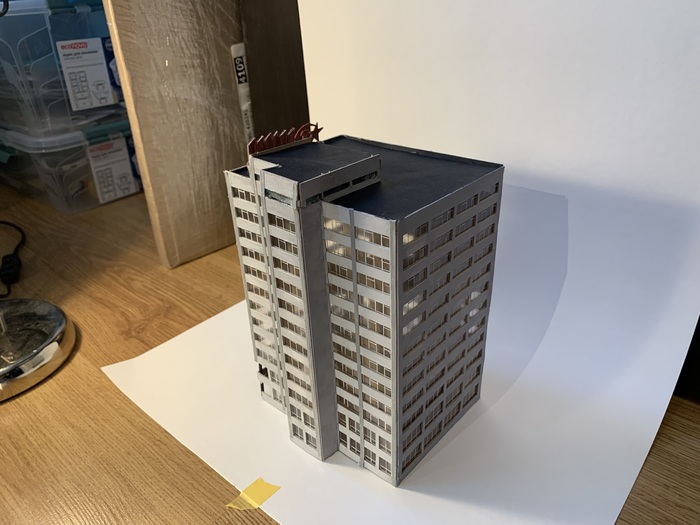

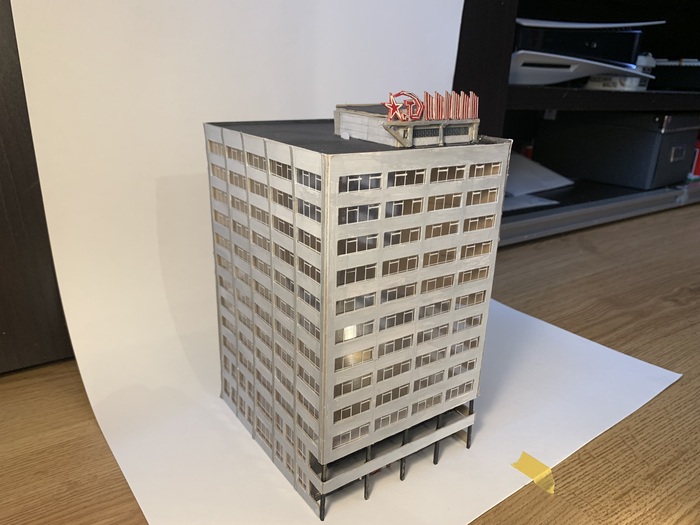

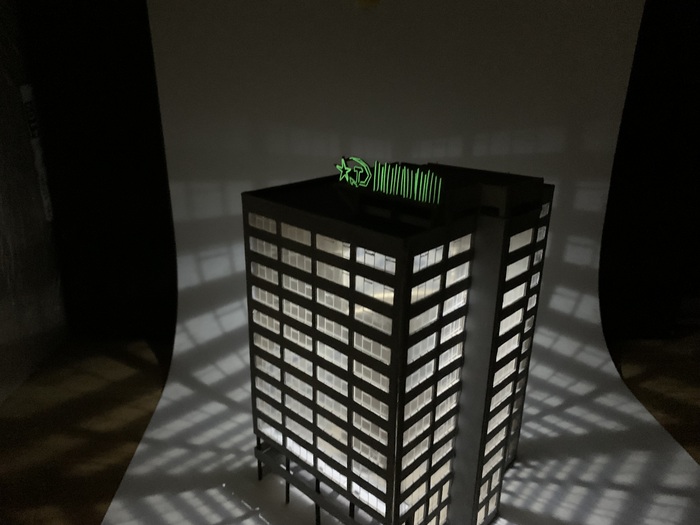

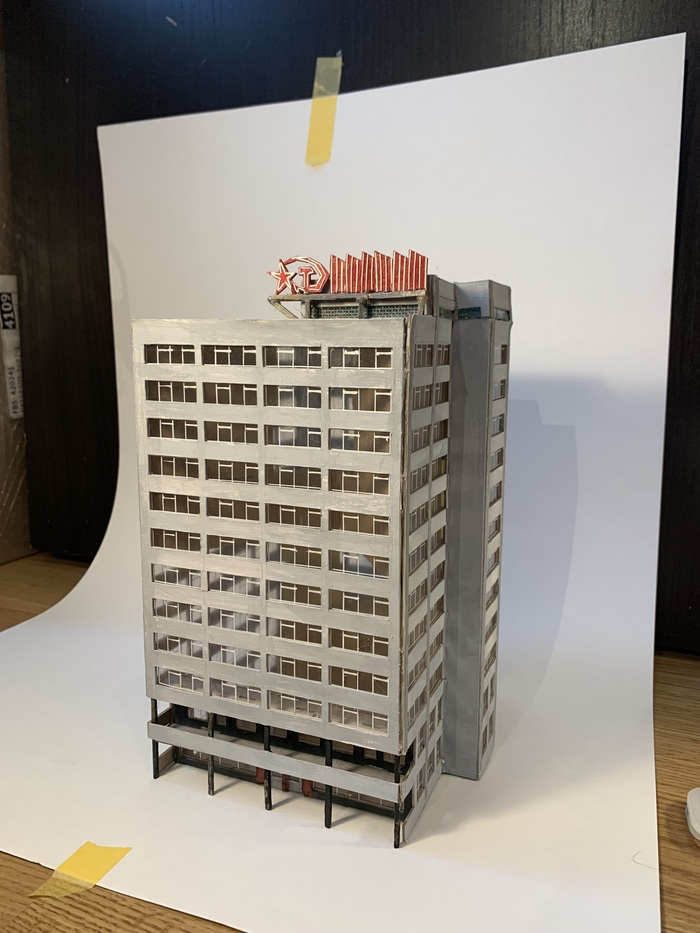

Башня: утраченное КБ станкозавода Саста.

Каждый из проектов предстоит реализовать вручную. Прошел год с начала работ, так что скоро выйдет продолжение про постройку каждого домика. Так что, coming soon…

Немного о реальном прототипе: 121 серия крупнопанельных многоэтажных домов стала самой распространенной по союзу. Такого получилось достичь благодаря унификации с самой распространенной пятиэтажкой: 1-464. Рязанский комбинат выпускал плиты в самой интересной расцветке за все время. Всего было 4 цвета плитки, которые комбинировались в иногда странноватые варианты: желтый, белый, голубой и розовый. Как по мне, самый удачный вариант это бело-голубая расцветка. Такой и предстоит сделать.

Разработка модели

Тут помогла распространенность: огромное количество документации было оцифровано. По оригинальным строительным чертежам здания были выполнены чертежи деталей: не всегда можно использовать чертежи фасада напрямую из каталога.

Макет будет выполнен полностью вручную и без использования какой либо компьютерной техники. Цветовое решение сложное. Размер каждой части расцветки считался по плиткам. Облицовочная плитка на панелях размером 10х20 см. На деталях была нанесена разметка расцветки: красить решил обычной гуашью. Затем чертежи были наклеены на картон. И вырезаны модельным ножом.

Покраска

Для реализации такой сложной схемы необходима оклейка малярной лентой. Малярную ленту резал на полоски по 2, 4 и 5 мм. После наклеивал на заранее подготовленные места. Это заняло очень много времени. Процесс оказался очень монотонным, трудоемким и требующим аккуратности.

Затем предстояло попасть в цвет. Использовал 4 разных оттенка синего, белый, совсем немного зеленого. Для розового использовал розовый, серый и коричневый. После покраски малярная лента была удалена, и фасады приобрели свой почти итоговый вид.

Окна

По образцу сохранившихся оригинальных деревянных оконных рам были сделаны все окна. Макет было решено делать в состоянии «на момент постройки». Использовал прозрачный пластик толщиной 0,3 мм. С одной из сторон не снимал защитную пленку. Так «стекло» получилось не полностью прозрачным. Это поможет скрыть внутренности и сделать будущее освещение более мягким. Так же монотонно каждое окно было отрисовано белым маркером. А в последствии приклеено на термоклей с обратной стороны фасадной детали.

Продолжение работы над фасадами

Отличительной чертой 121 серии являются скошенные балконы. Воссоздавать рельефную бетонную плиту экрана балкона не решился. Тем более что вариант с плоской плитой тоже предпологался.

Изготовив все балконы выяснил, что ошибся с расчетами. Все пришлось переделывать заново. Зато в точном соответствии прототипу.

Фасады модели состоят из частей. Каждая часть это максимум, умещающийся на листе А4. Внутренний фасад состоит из 6 частей. Главный фасад состоит из 4 частей. Балконы должны стать стыкующим звеном, которые укрепляют стык деталей и делают его менее заметным.

Деталь усложняется и частичным изгибом: часть балконов превращены в полу-лоджию и утоплены вглубь относительно фасада.

Торцы так же являются сложной частью макета. Важно спроектировать модель так, чтобы детали держались сами, без клея. Клей в модели: укрепляющее звено. Он не должен быть частью несущей конструкции. В таком случае при утрате его клеющих способностей все начнет сыпаться. А так быть не должно.

Торцы решено делать более позднего варианта, как и на оригинале.

Каркас

Фасады из картона не могут нести силовую нагрузку, а все детали в сумме получились довольно тяжелыми. Добавляет сложности и то, что дом очень большой для такого масштаба. Значит каркас должен быть жестким, легким, и незаметным, чтобы его не было видно снаружи через окна. А еще непропускающим свет, иначе при днем макет будет смотреться неестественно.

Его разработка и подгонка под детали заняла много времени. Ведь лето кончилось, и свободного времени значительно поубавилось. А также параллельно строился другой проект. Но о нем позже, а сейчас о конструктиве каркаса.

Снизу условно «дно» дома, из двух частей с прорезями. На уровне потолка 9-го этажа находится «крышка», также с прорезями. К фасадам с внутренней стороны крепятся длинные ребра жесткости. Они исправляют нарушение геометрии картона после покраски, а также вставляются в вышеупомянутые прорези.

Так, при должной точности, фасады можно закрепить на каркас даже без клея, на чистом трении. Дальше шла долгая подгонка деталей каркаса к фасадам, много пробных стыковок и устранение зазоров между деталями.

Освещение

На «крышку» каркаса приклеил светодиодную гирлянду-росу. Хватило одного метра. А выключатель вывел в одно из машинных отделений лифта на крыше.

А теперь о крыше

Крыша хоть и кажется плоской, но на самом деле двускатная.

Причем уклон во внутрь, чтобы вода стекала в образованный двумя скатами желоб. Нельзя забывать про вентшахты и надстройки лифтов. Крыша на подпорках ложится сверху на «крышку» каркаса. А машинные отделения устанавливаются в заранее вырезанные в крыше пазы. Покрытие имитировал черной бумагой.

Крыша одной из надстроек сьемная, крепится на магните. Под ней выключатель света. Такое расположение позволяет менять в гирлянде батарейки, и не портит внешний вид.

Остается только собрать все детали воедино и наслаждаться проделанной работой.

Итого я не спеша сделал его за 3 месяца. Можно и быстрее, но рекорды здесь никто не ставит. Ну и фотосессия на фоне большого дома прилагается.
