Создание советского микрорайона 1/220 своими руками. Часть 3. Башня КБ завода из картона. Доминанта⁠⁠

На главной площади моего микрорайона должен располагаться центр всей композиции: доминанта. Это либо общественный центр, то есть ДК, либо административное здание.

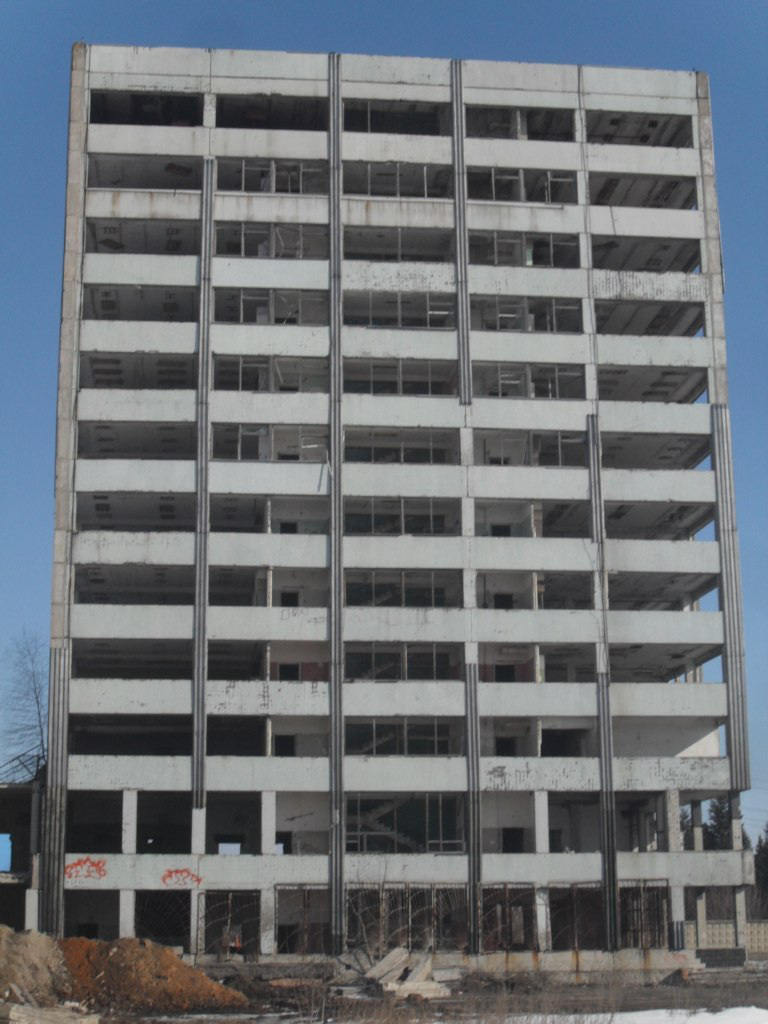

Я выбрал вариант с высоткой, которую решил «привязать» к заводу и сделать ее конструкторским бюро. В качестве реального прототипа взял башню, которая и выполняла когда-то функцию КБ станкозавода «Саста». К сожалению, несколько лет назад башня была утрачена, а фотографий осталось не так уж и много.

Чтобы сделать копию нужна документация, которой скорее всего уже не существует, да и мне ее никак не достать. В городе много зданий на основе конструкций ИИ-04. Грубо говоря, эти набор типовых деталей, из которых можно было собрать дом быта, школу или даже такую башню. Шаг этих конструкций 6 метров. А значит начал считать по панелям размеры фасада.

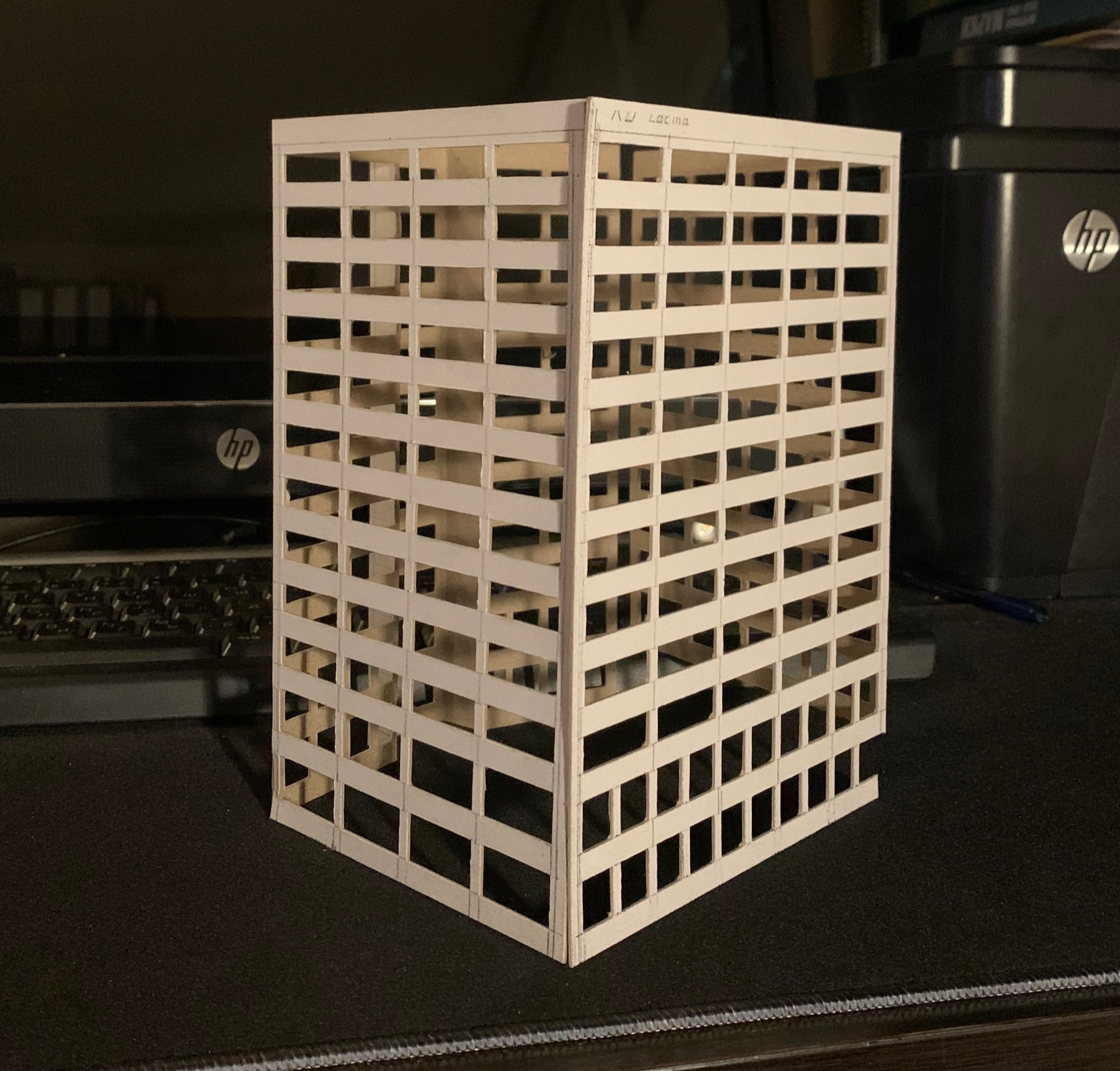

По обычной своей технологии все детали были начерчены с учетом сгибов и разных нюансов. Далее вырезал их ножом из картона.

Красить решил обычной гуашью. Замешал светло-серый цвет, и покрасил все детали.

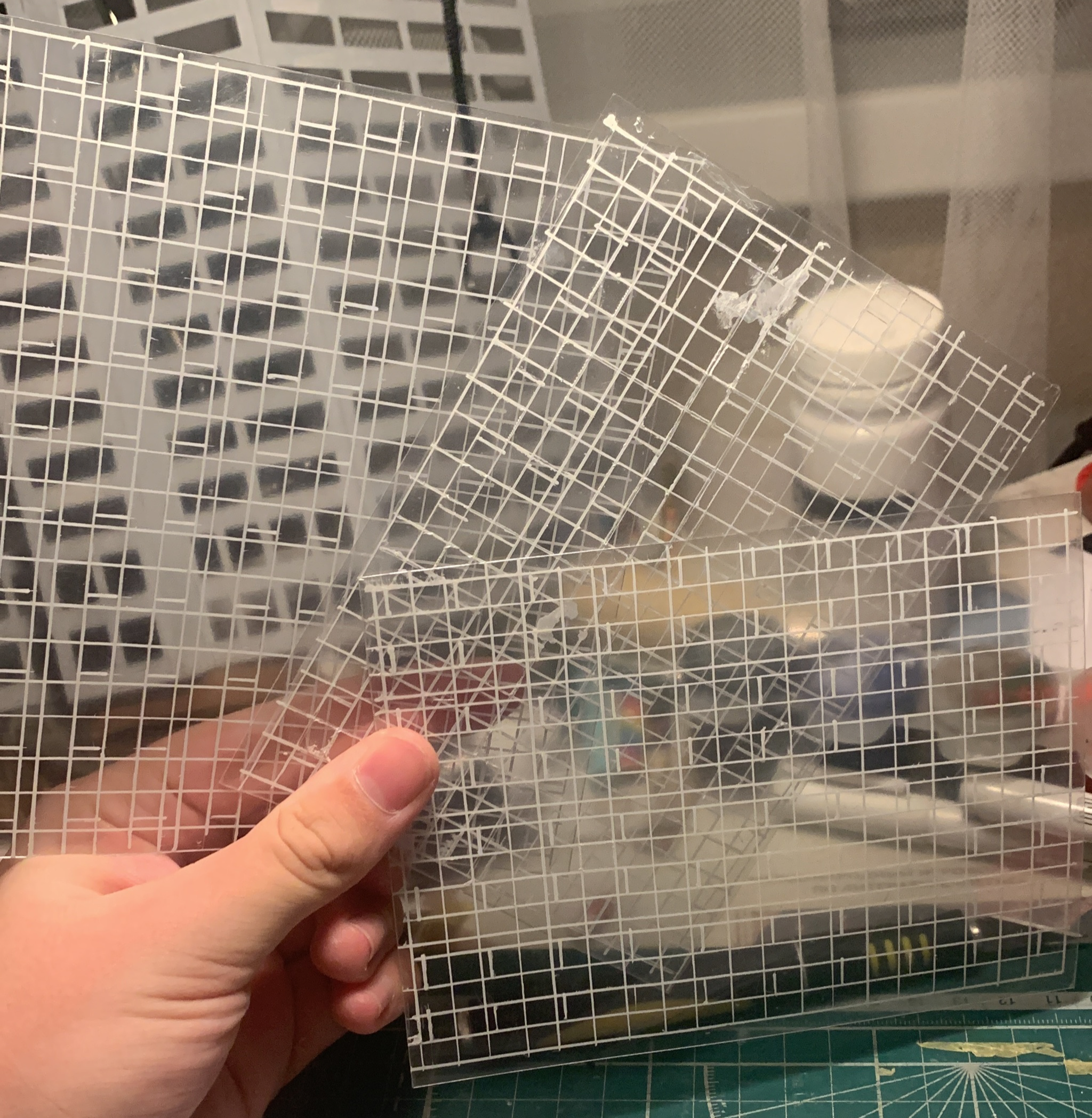

Тип оконных рам пришлось додумывать самостоятельно, ведь на момент создания у меня не было ни одной фотографии башни в неразрушенном виде. Как выяснится позже, я угадал. Отрисовал каждое окно маркером краской.

Окна поставил на свое место, занялся каркасом. Изначально предполагалось освещение от одного светодиода, значит каркас должен быть достаточно светопропускаемый, но не так, чтобы башня просвечивалась насквозь. Сделал сборный крестообразный каркас. Удар с большей вероятностью может придти с угла. Там и нужно крепить ребра каркаса.

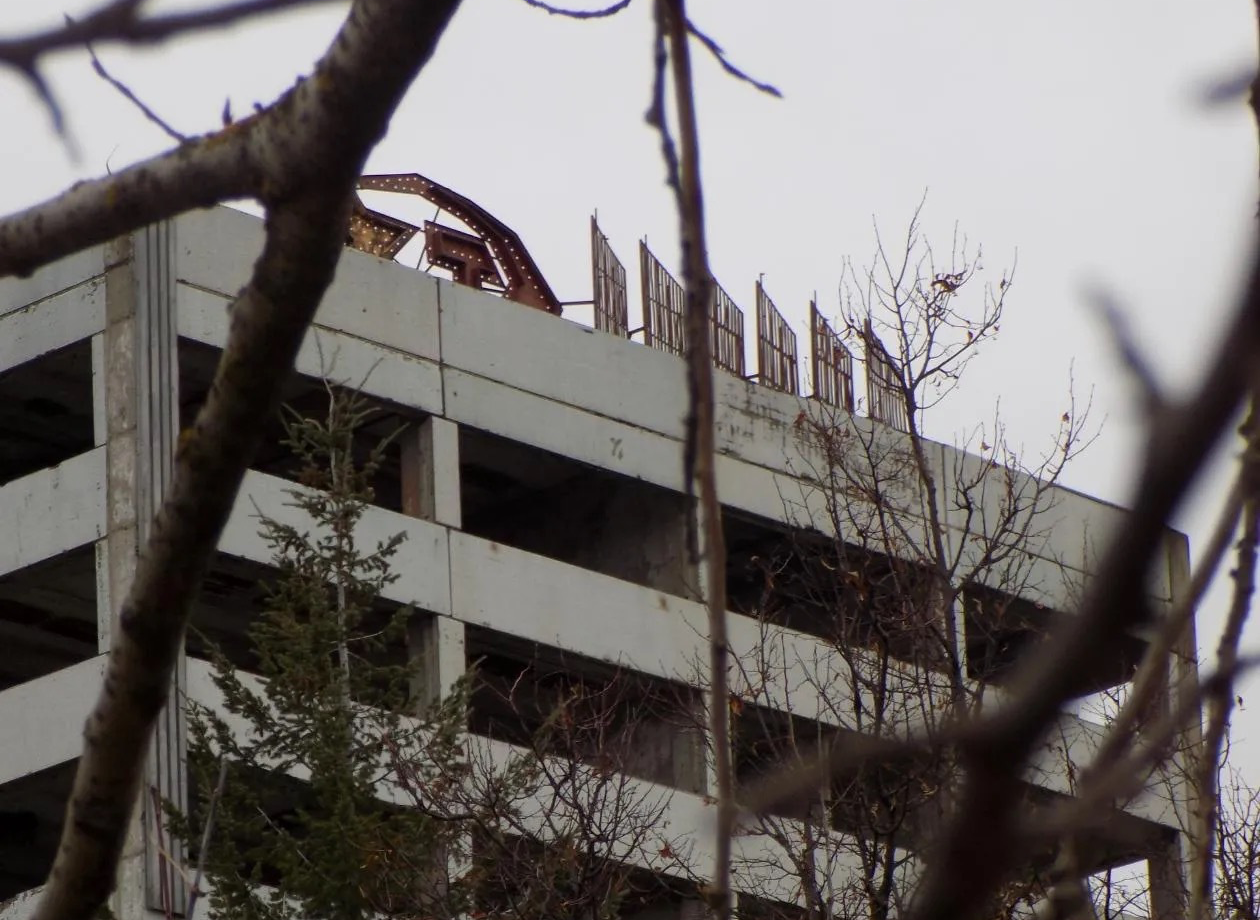

По бокам башни когда-то были декоративные панели, выделявшие вертикали. На более старых фотографиях их видно, а потом они все отвалились.

Имитировал их простой бумагой покрашенной в более темный цвет.

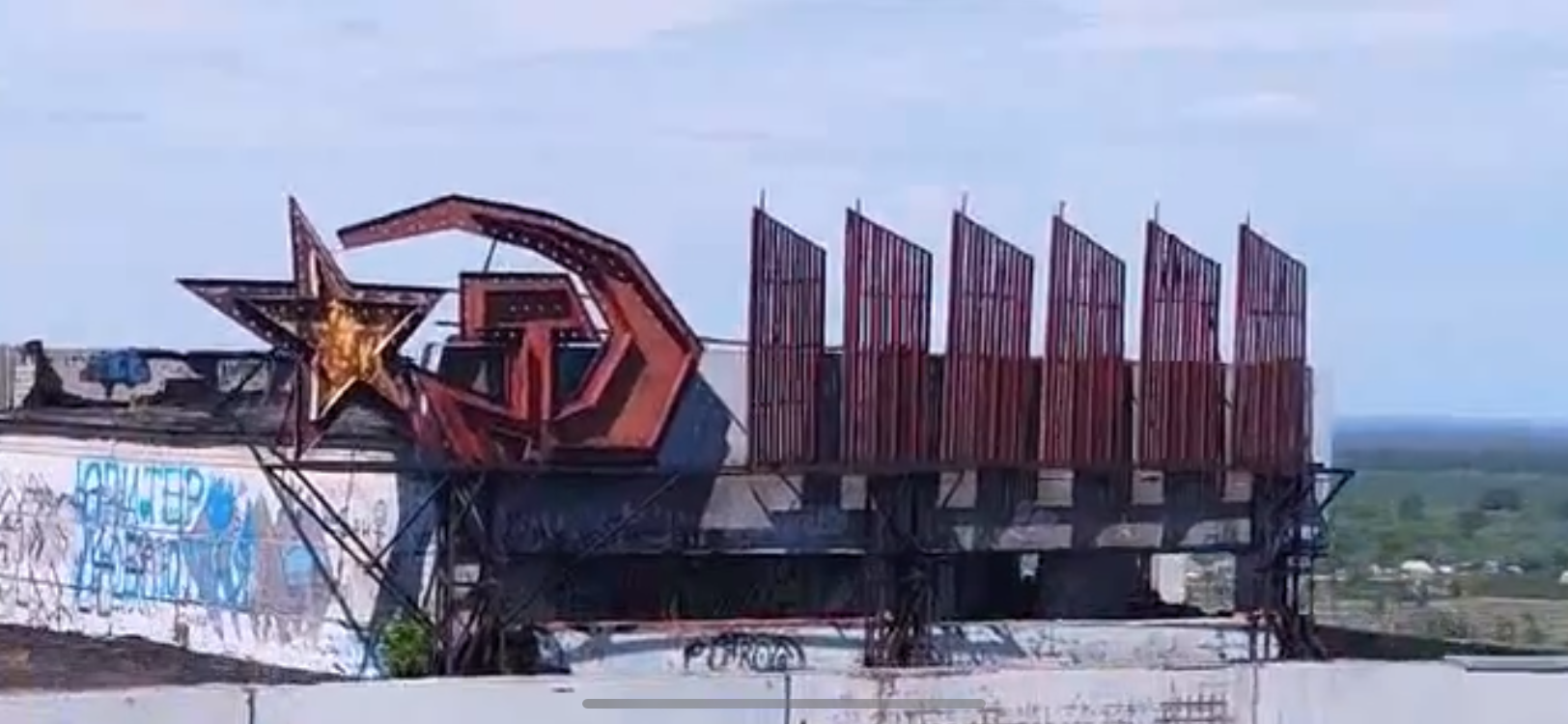

Дальше изготовил технический этаж, сделал покрытие крыши и поставил светодиод. Предстояла самая сложная работа: создание копии композиции из серпа и молота, звезды и пяти красных знамен.

В оригинале еще имелась надпись под знаменами. Но ее фотографии не нашлось и содержания точно выяснить не удалось до сих пор. Решил улучшить всю конструкцию: имитировать неоновую подсветку, которой на реальной башне не было. Для имитации неоновых ламп использовал светящуюся табличку «огнетушитель» нарезанную на полоски в 1/3 мм.

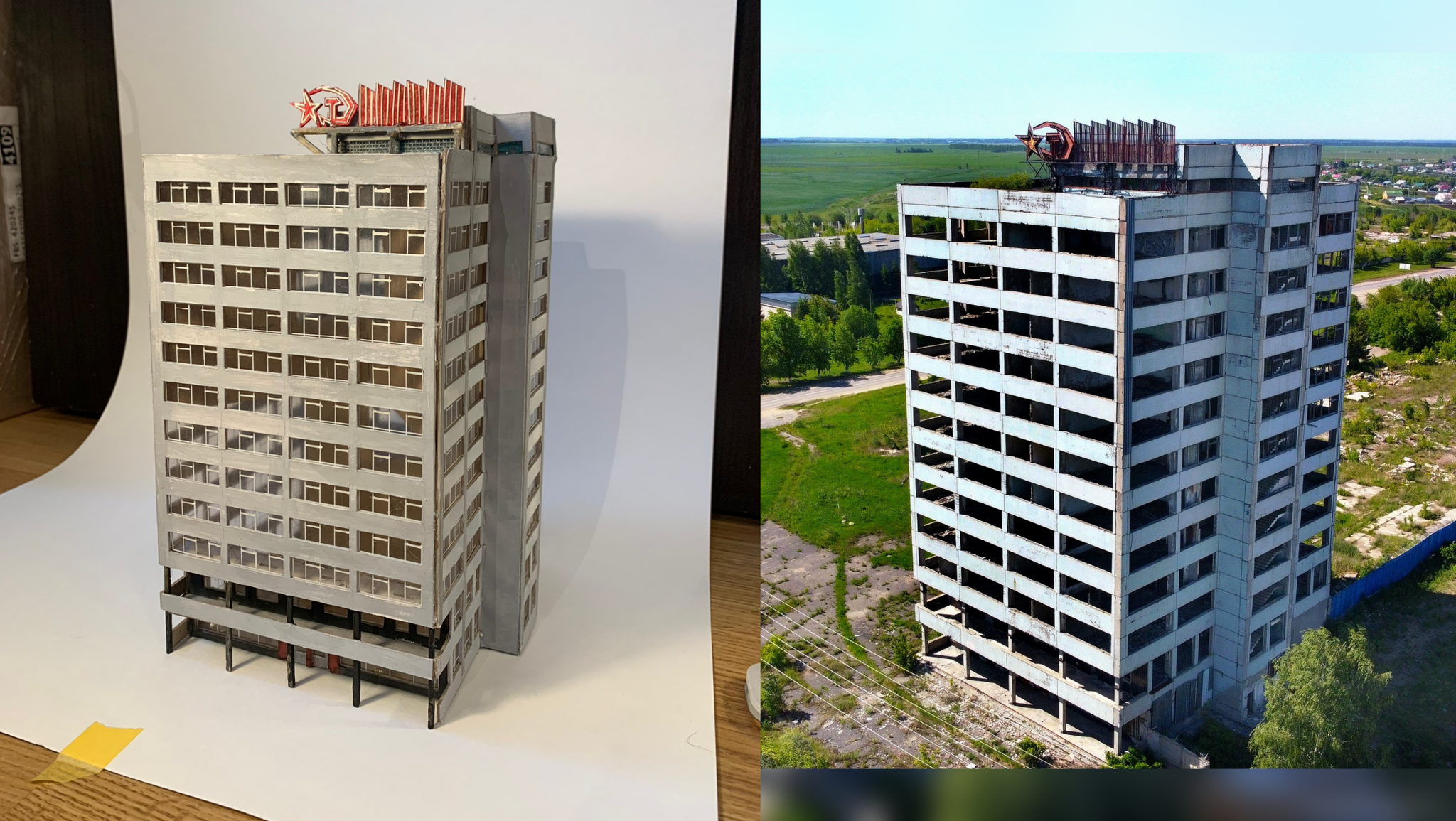

Поставил на свое место, и тем самым закончил работу над башней.

Следующим по плану: застройка правой части вдоль проспекта жильем.

Продолжение следует
