Доброго времени суток, уважаемые пикабушники! Начну с небольшой предыстории. Недавно собрал себе стереоусилитель для двух колонок от музыкального центра. Звук радовал но всё же не хватало низкочастотной составляющей. Так как конструировать сабвуфер для меня не самое простое дело, то нужно было что-то думать. Мне повезло и в гараже нашёлся старенький автомобильный активный (со встроенным усилителем) саб, со всей проводкой.
Но подключить его дома, в розетку, само собой не представлялось возможным, т.к. питается он от 12 В. Тут и решено было изготовить блок питания, который бы решил эту проблему.
Началось всё с печатной платы. Я далеко не профессионал в проектировании, поэтому решил взять готовую плату и переразвести под свои нужды. Далее фото этапов изготовления печатной платы методом лут (Если коротко, печатаем дорожки на лазерном принтере, желательно использовать глянцевую бумагу. Потом переносим с помощью нагретого утюга изображение на кусок фольгированного стеклотекстолита. Подробности узнайте у гугла).
Залудил плату, просверлил отверстия.
Немаловажным является и корпус устройства. Плату делал в расчёте на то, что она встанет на "родные" крепления компьютерного блока питания. Смонтировал габаритные детали и примерил. Всё вроде достаточно не плохо, нечего не выпирает).
Далее я приступил к монтажу деталей на плату.
Самым непростым, на мой взгляд, является намотка трансформатора, однако, если долго мучится, что-нибудь получится:) Если кому интересно, первичная обмотка 35 витков, вторичная 3+3 витка. Рассчитывался на частоту 40 кГц в специализированных программах. Сечения проводов не запомнил, но они довольно толстые.
После завершения монтажа необходимо было проверить работоспособность платы.
Фуф, всё работает и не взрывается:) На выходе получилось 15 вольт.
Далее приступил к подготовке корпуса. Клеммами выступили винты М4. Закрепил их через пластину из стеклотекстолита, дабы они не замкнули через металлический корпус. "Плюсом" блока питания будет верхняя клемма. Так же решено было покрасить ящик.
Да, маляр из меня так себе. Наверно нужно было использовать матовую краску, может вышло бы получше, но как говорится...
Мощность блока питания составляет примерно 450 Вт (в теории). Для моих нужд достаточно с головой. При работе нагрузить удалось от силы на 100-150 Вт а то и меньше.

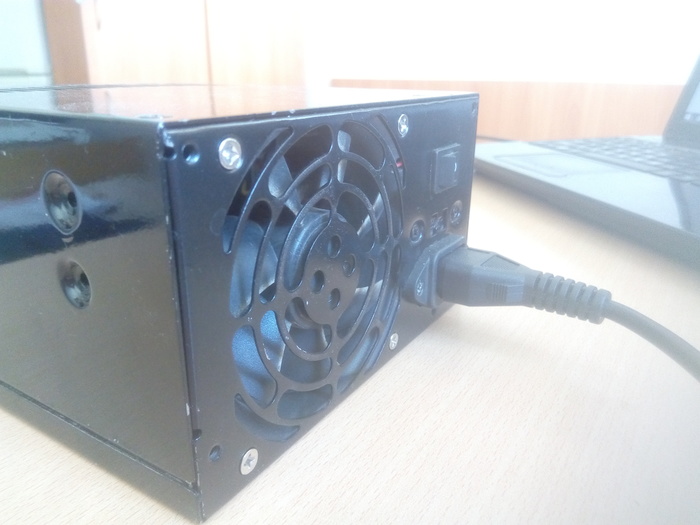

Таким образом крепятся провода питания идущие от сабвуфера. С обратной стороны, аналогичным образом крепятся провода с платы.

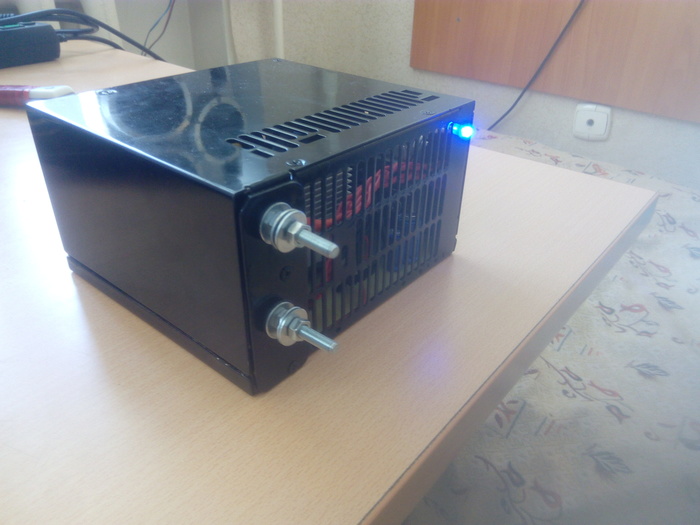

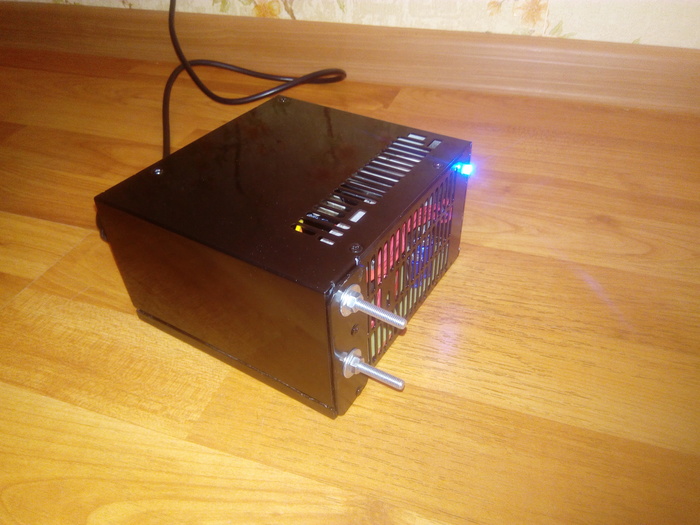

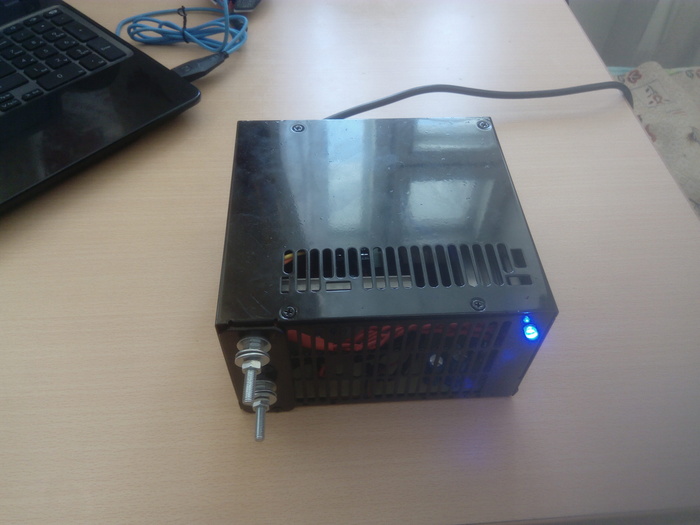

Ну и немного фотографий готового устройства.
