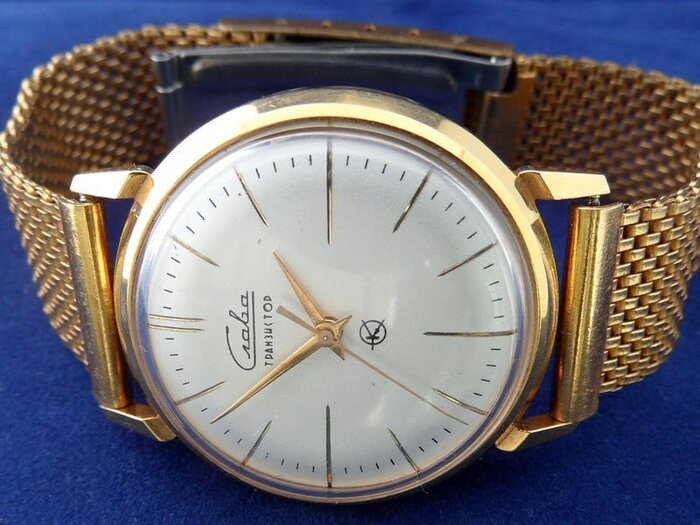

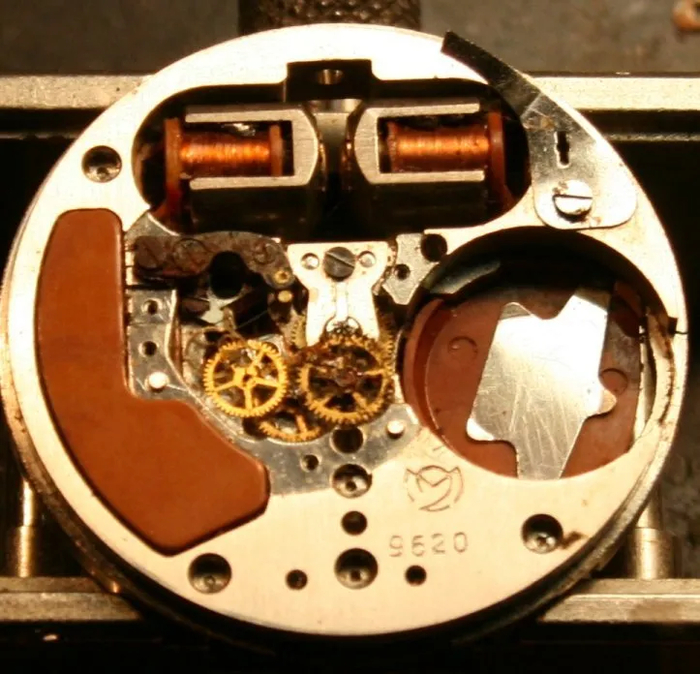

Но этого мало. Примерно в те же годы там же, там же, на 2МЧЗ  началось производство копии камертонного Аккутрона Буловы, Слава Транзистор (калибр 2937). Производство  того «бархатного» храповика типа Аккутрона было настолько чуствительно к вибрациям, что за городом, подальше от Московского метро, построили новый завод-филиал 2МЧЗ.

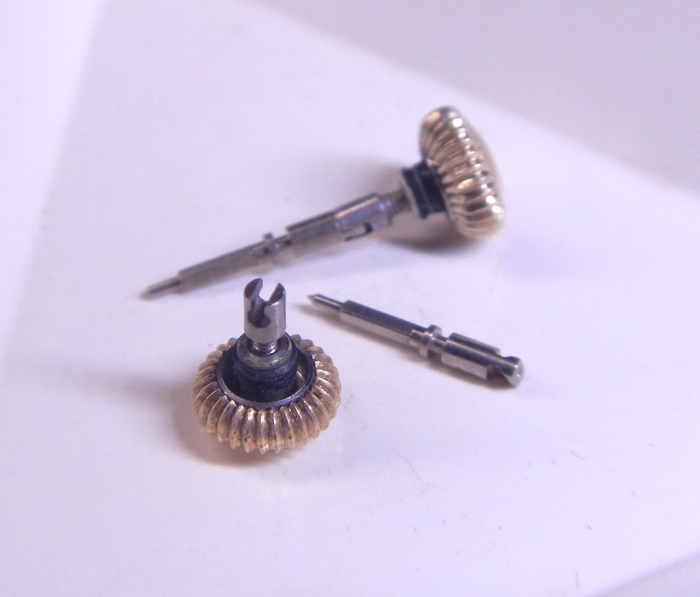

Первые варианты часов не имели заводной/корректировочной головки. При замене батареи выставлялось точное время, коррекция осуществлялась кнопкой/рычажком сбоку.

Этот калибр как опытную платформу полюбил НИИчаспром. Выпущенные ими микросерии Транзисторов с календарём, одинарным и полным, сейчас  вовсе невероятная редкость совершенно неведомой цены.
Впрочем НИИ совершенствовало и механизм Славы Электрические.
Их, и кое-что ещё интересное можно посмотреть на сайте Музея времени и часов в разделе НИИЧаспром.

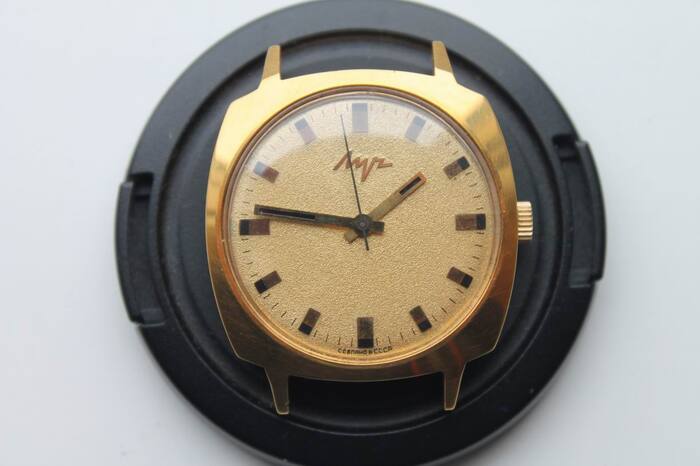

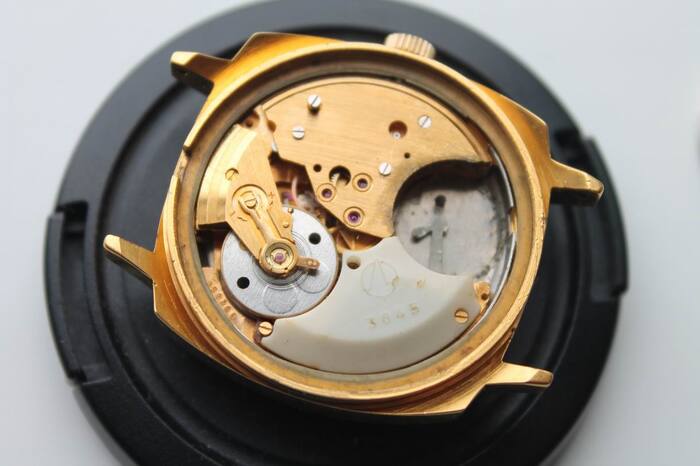

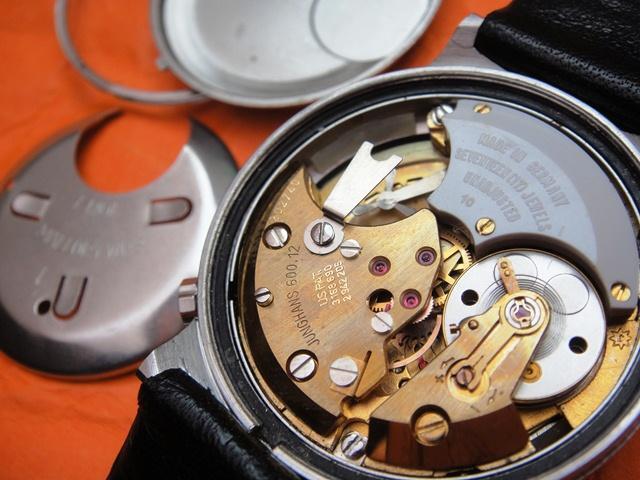

В 1971 Минск начал разработку, а в 1973 выпуск электромеханики Луч калибра 3045 Этот механизм был полным клоном немецкого Junghans. Electronic 600.10 Ato-Mat 1970 года, версии Dato-Chron, наследника Ato-Chron. Надо сказать, у белорусов губа оказалась не дура, юнгхансовский Ато-Мат является самым совершенным среди первых электромеханических часов. У него был полный набор камней, 17 штук, включая эллипс и палеты силовой вилки. Только Луч в 1977 выдал своё, нечто совершенно особенное. В последнем калибре серии, 3055, работали и механический балансч и кварц! Вот 3055-й в мире часов и считается истинно переходным механизмом от чистой механики к кварцу.

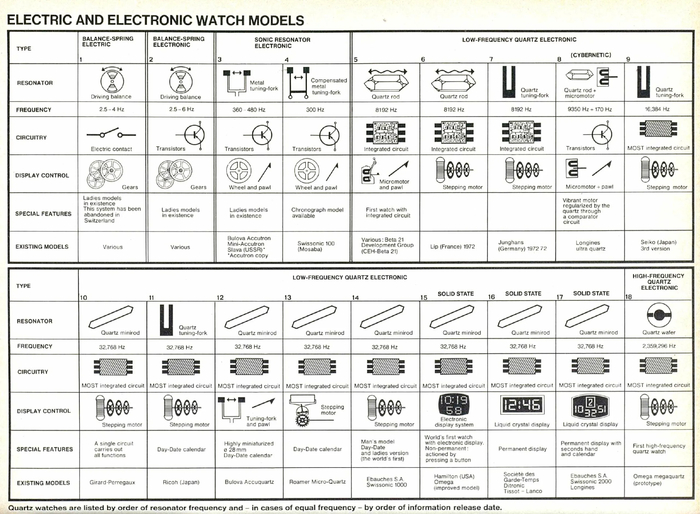

Все этапы развития электромеханических (наручных) часов, в основном тупиковые, сведены вот в такие две таблички.

Только надо пояснить, что «тупиковые» они на момент появления при тогдашнем уровне технологии. В самом конце я покажу странное и удивительное возрождение некоторых зомби.

Но вернёмся к нашему сегодняшнему герою, сейковскому гибриду балансовых и электонных часов. .

Основной конкурент Miyota/Citizen, корпорация Seiko смотрела на всё это дело со стороны, не влезая в эти гонки в тупике, так как упорно делал свой Astron, первые в мире кварцевые часы. Однако в какой-то момент нервы у Сейко не выдержали, и она, сильно позже прочих, присоединилась к этому аттракциону. Возможно не сдержался и скомандовал пуститься в этот блудняк сам Хёдзи Хаттори, мужик любил махать шашкой направо и налево. А возможно сейковцам стало нехорошо от рассчётной цены на первый в мире кварц, они действительно при запуске стоили как небольшой автомобиль.

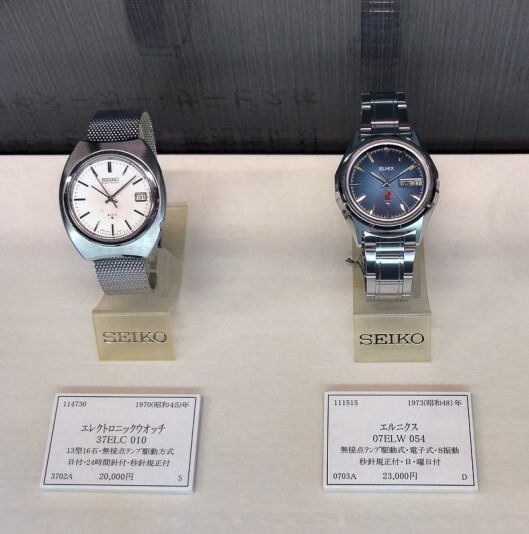

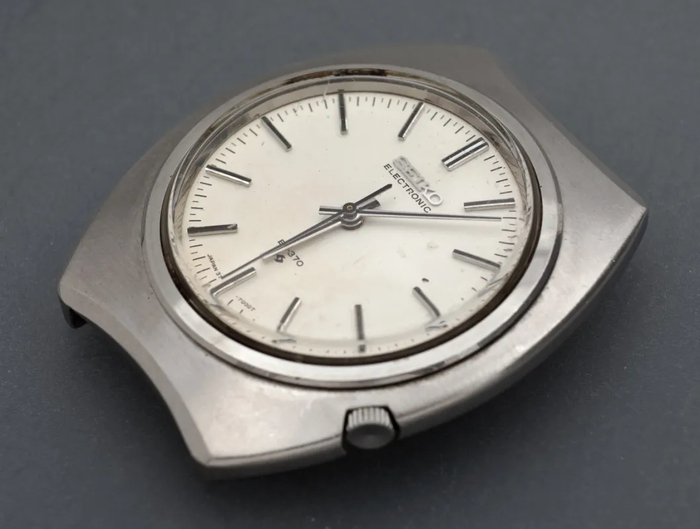

Так или иначе, в 1967 году представлен прототип, а с 1969 (по 1974) на мировые рынки активно продвигалась модель EL-370 (калибр 3700). Балансовый механизм транзисторным управлением электромагнитами, привод через этот баланс. К тому времени уже не новинка, но вполне добротный механизм.

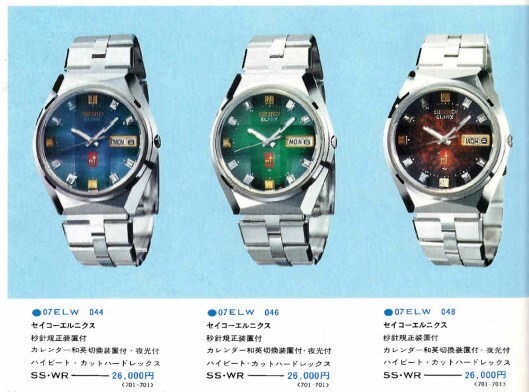

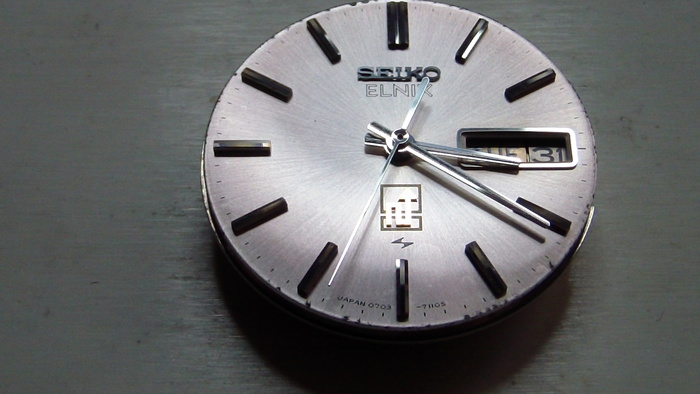

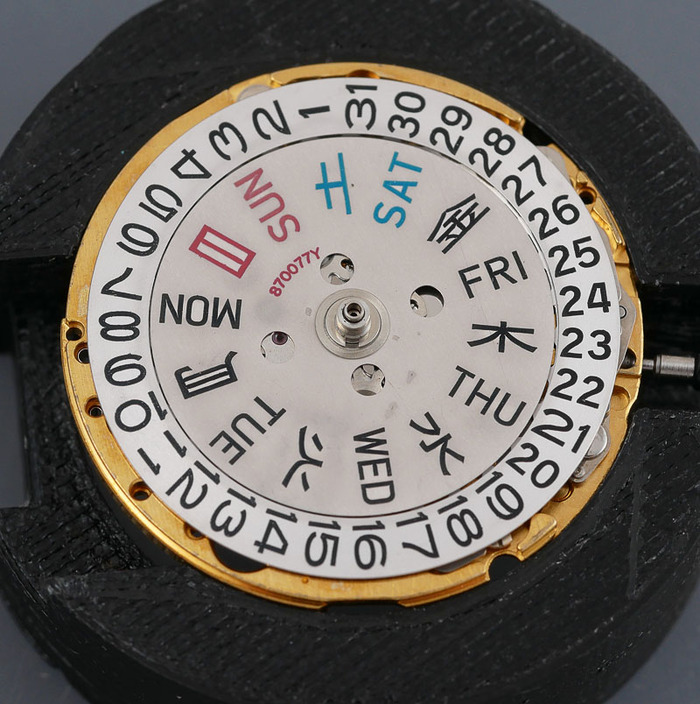

В 1974 Seiko внезапно полностью прекратил выпуск и поставки этого механизма, и заменил его новым калибром, 0703. Модель называлась Elnix, вот они и лежат передо мной.
Первая проблема для меня и других, заглянувших под крышку, заключается в том, что они из категории JDM.
Кто в курсе, особенно любители автомобилей, а более того аудио и видео техники, знают, что это такое, Japan Domestic Market, то есть японские высокотехнологические товары, автомобили, техника, оптика, электроника, и т.п., выпускавшиеся только для рынка Японии и никогда не поставлявшиеся за границу. Для вещей JDM существуют отдельные стандарты, требования, выставки, каталоги и т.п. Как правило даже широкой информации о товарах JDM вне Японии почти нет.

Соответственно, если документацию на EL-370 на человеческих языках ещё можно кое-как найти, то на Elnix – невозможно. Что, впрочем, лично для меня приносит особый кайф, я чистый любитель, не связанный никакими обязательствовами в этих делах.

Elnix просуществовали в производстве и в продаже ровно три года, и в 1977 всякое упоминание о них как корова языком слизнула. Буквально в один день. Причём это длится и поныне. Ни в одном официальном каталоге истории Seiko вы не найдёте ни слова ни об EL-370 ни об Elnix. Сейко их только держит на скромной полочке в своём музее, и на этом всё. Не было такого, забудьте.

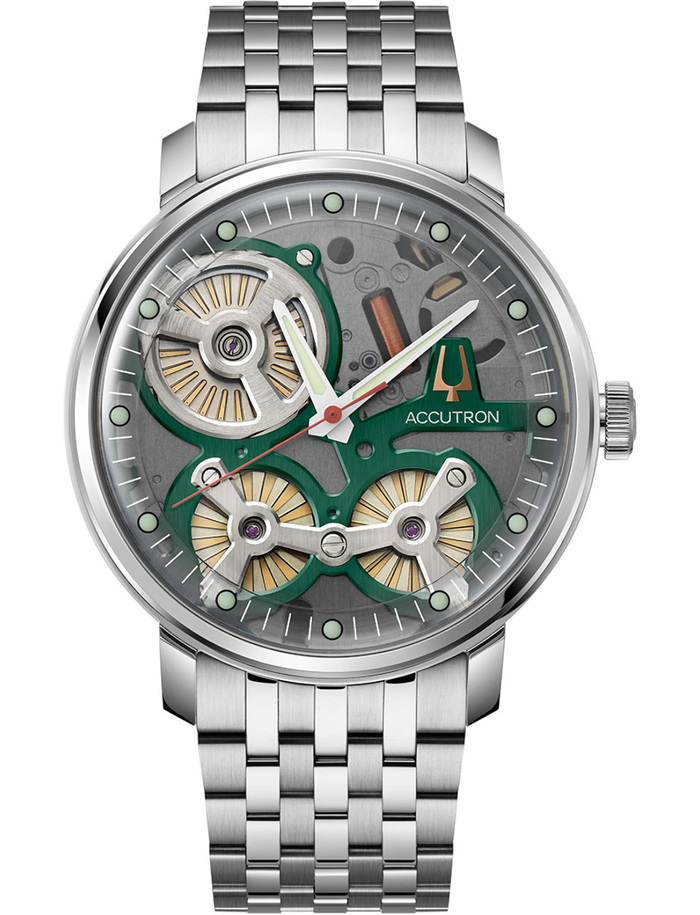

Ну и напоследок по этой тупиковой истории. Citizen, купивший в свой время сдувшуюся Булову, получил и бренд Accutron. D 2020 под этим именем вышли весьма интересные часы, в которых обычный механический ротор раскручивает не генератор, заряжающий аккумулятор, как у Сейко Кинетик, а две турбинки до чудовищных скоростей, в результате создающих в микронных зазорах высоковвольтное электростатическое напряжение, которым и заряжается аккумулятор.

Затем, в 2026 представлена усовершенствованная модель этой конструкции, Accutron Evolution.

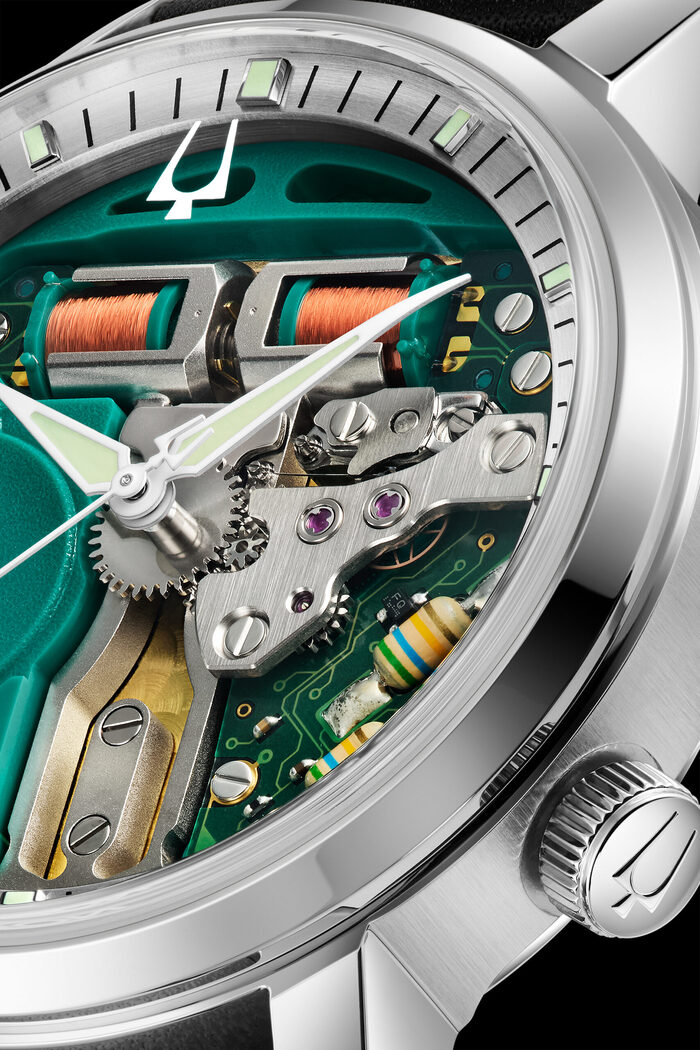

Не забыли и жужжалку Хетцеля-Буловы. В 2025 году Ситизеном выпущена её копия, Accutron 314. Теперь современными средствами делается тот храповик, и в схеме современные злектронные компоненты. В остальном осталась ручная сборка и тот самый гудящий звук камертона. Наверняка найдутся покупатели и на этот любопытный артефакт тупикового направления развития наручных часов. Тем более это получилось сравнительно недорого, всего около 4000 долларов.

Ну а по моему Элниксу – замена батарейки не помогла, да и сдохшая выдавала ещё несколько вольт, и должна была тянуть. Первоначальная ртутно-цинковая по определнию ниже напряжением. Однако проблема решилась самым неприятным образом, после репассажа часы побежали, причём сходу в идеальном темпе. Самое фиговое в нашем деле, репассаж устранил проблему, но непонятно какую.

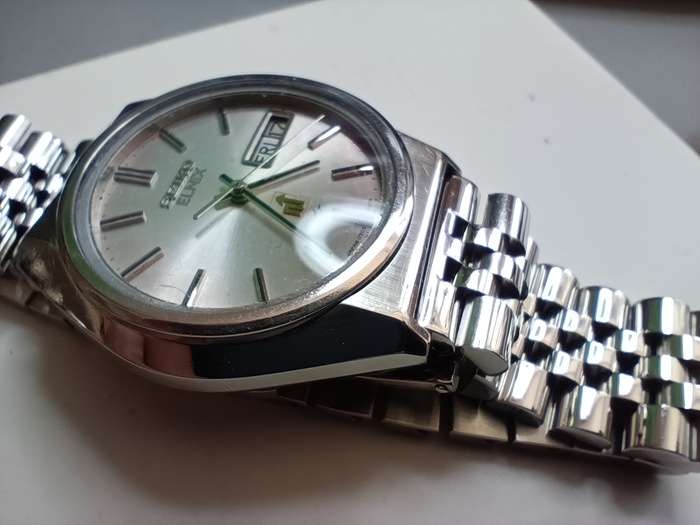

При сборке заменил гранёное по моде 1970-х стекло на олносторонне выпуклое, такие у Сейко тоже были тогда. Переполировать абсолютно лениво, хоть я в одной из прошлых жизней стекольщик-оптик.  Герметизация оправы стекла, кстати, оказалось необычно сложной, их несколькихэлементов. Это наследие великого, без преувеличений, Таро Танако, незаслуженно практически неизвестного за пределами Японии. Но не будем про него, это ещё на один пост, здесь не нужно.

Штифты ушек нечастого размера, 19 мм. В закромах нашёлся один такой новый браслет, китайское чучело ролексовского Jubilee. Как обычно у дешёвых китайцев, нечёткие грани, но в остальном вполне ничего. Вот с ним механизм и ушёл очередному одариваемому.

На ртутной они шли, как пишут, восемь - десять лет. Сколько на современной серебряной посмотрим.

На этом всё, расходимся.

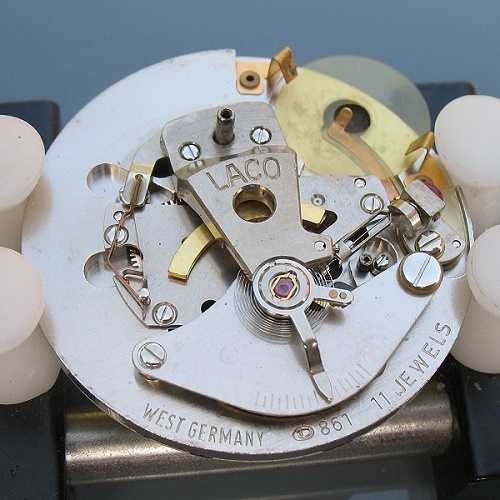

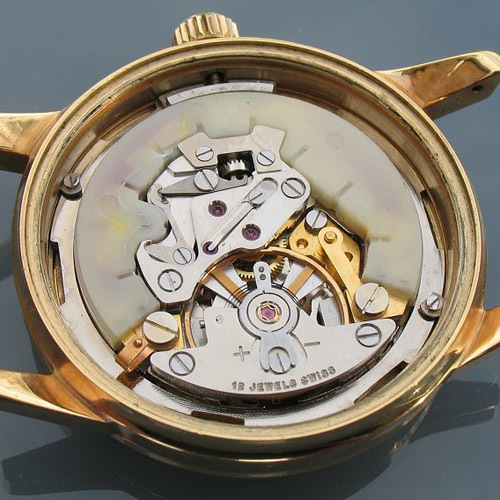

Немного по электрохозяйству. Выпущенный в 1968 Dynotron компании ESA часто и повсеместно ошибочно считается первым, в котором использовалось балансовое колесо и транзистор.

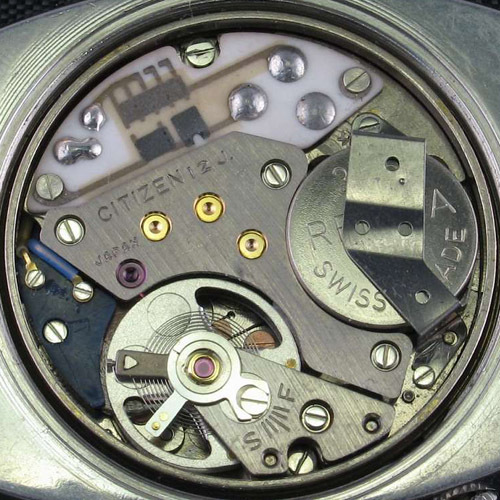

Однако на самом деле это не так. Cosmotron от Citizen с балансом, приводимым в движение э-магнитом, управляемым транзисторной схемой впервые был представлен публике ещё в 1966.

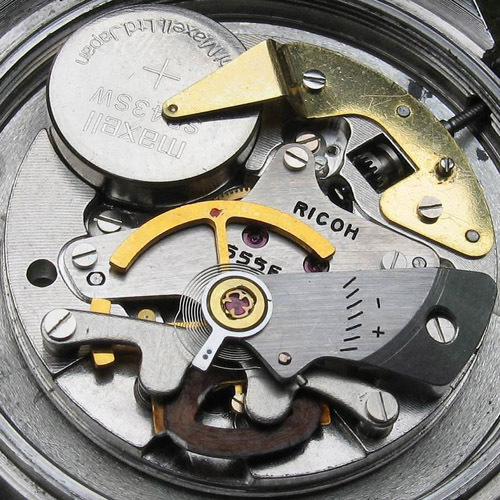

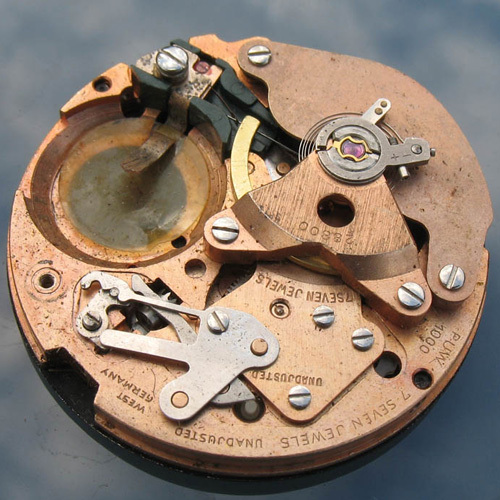

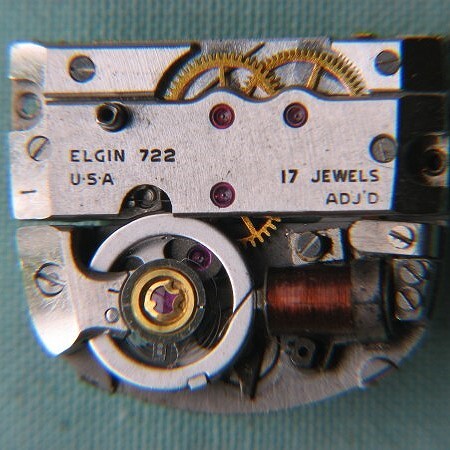

Следом поторопились и другие производители.

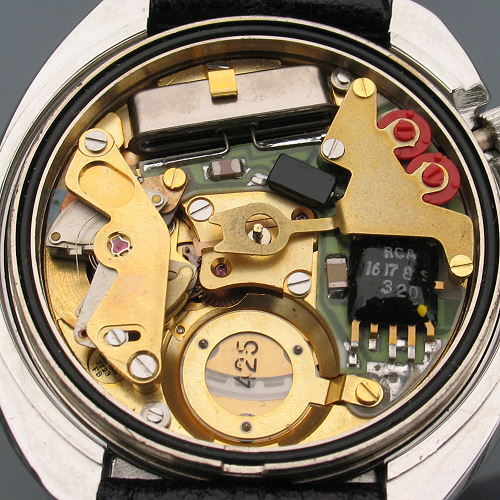

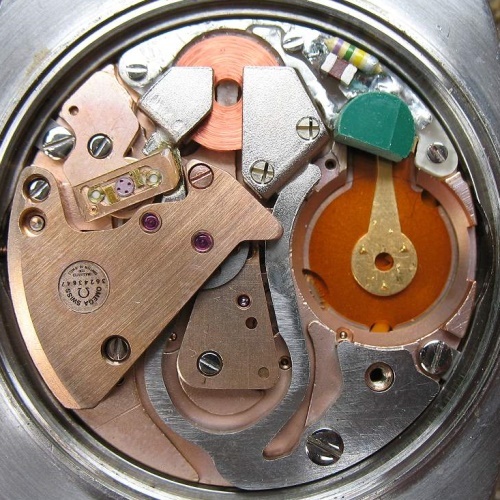

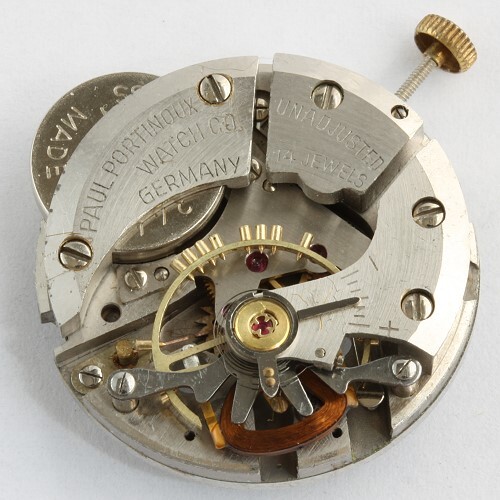

И ещё штук пять-десять моделей

И СССР в своё время заглянул в этот тупичок.

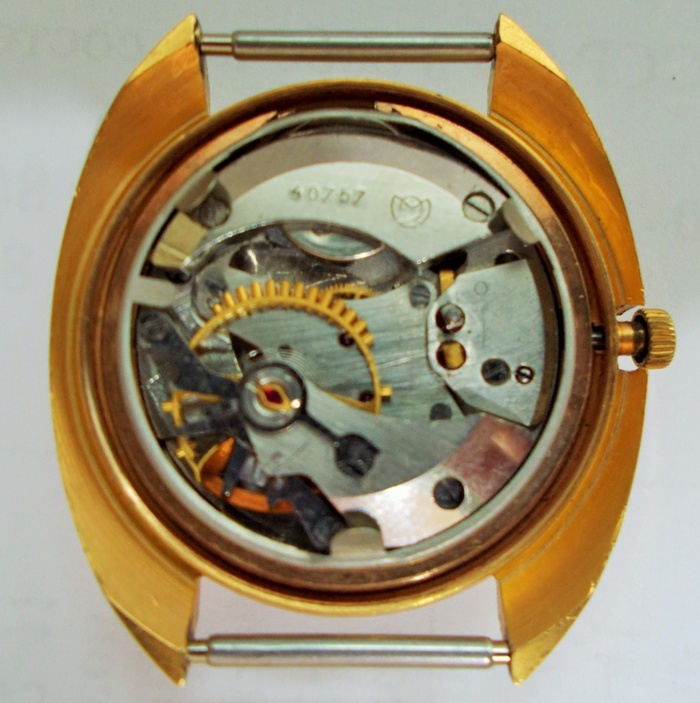

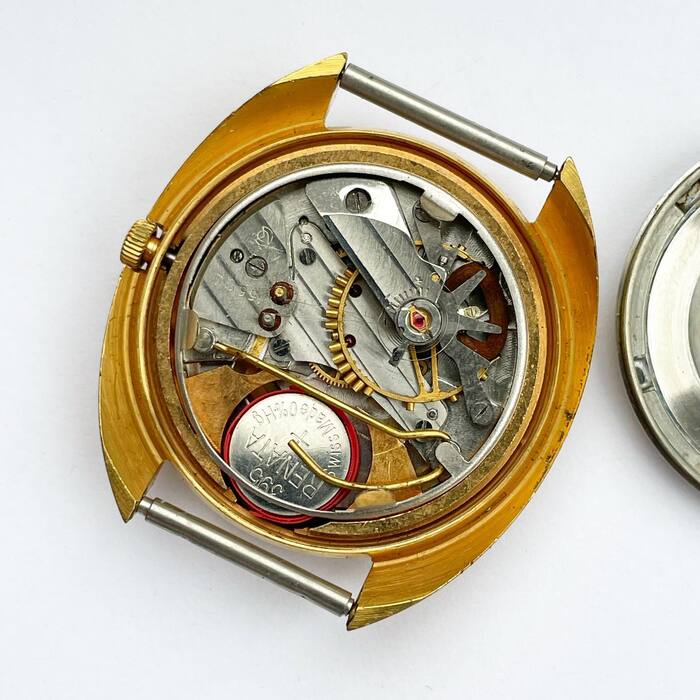

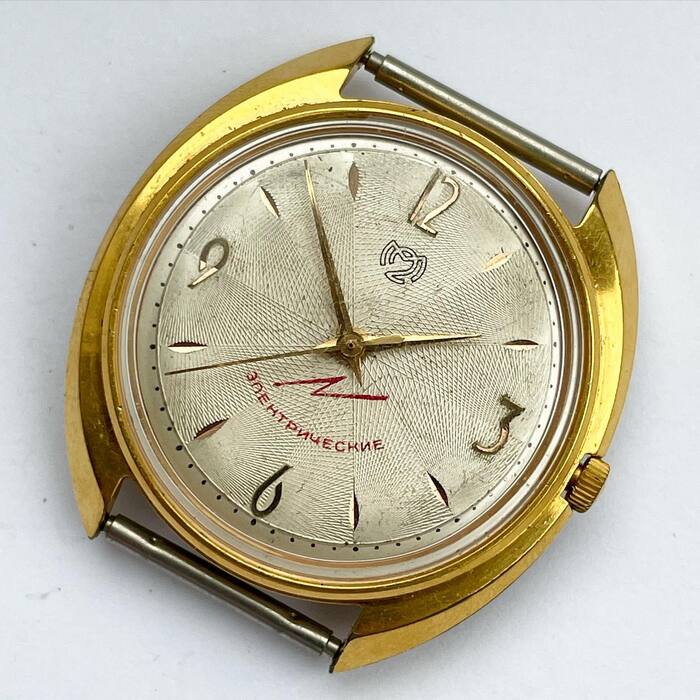

На Втором МЧЗ с 1962 по середину 1960-х выпускалась Слава Электрические (калибр 2736), точная копия Хамильтоновской Вентуры, точнее его калибра, Hamilton 500, стоявшего в Вентуре. Ранние выпуски были полностью идентичны, поздние имели иное крепление элемента питания. Славу Электрические постигла судьба прародителя, и довольно быстро его сняли с производства. Сейчас это желанная сильно недещёвая коллекционная редкость.

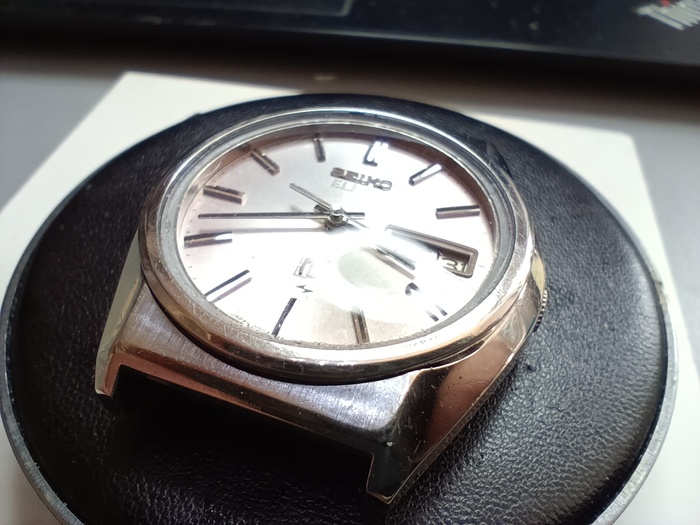

Подарили мне неработающие Сейко на какие-нибудь запчасти.

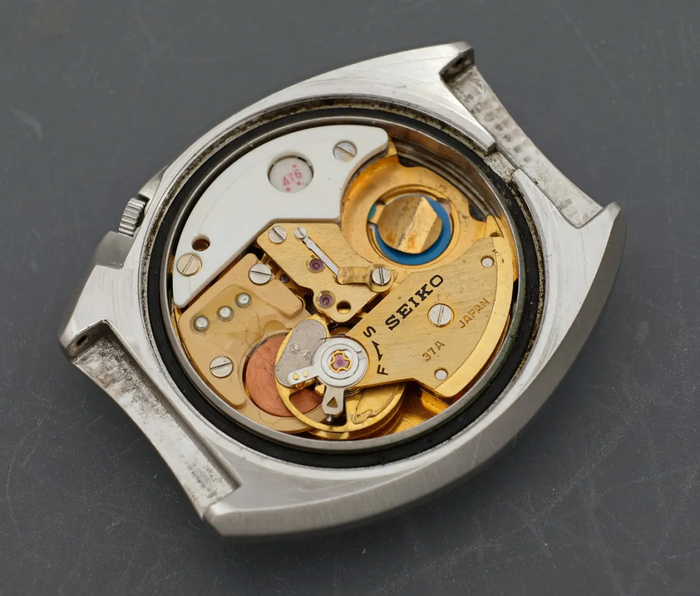

При откытии задней крышки предстало очень странное зрелище.

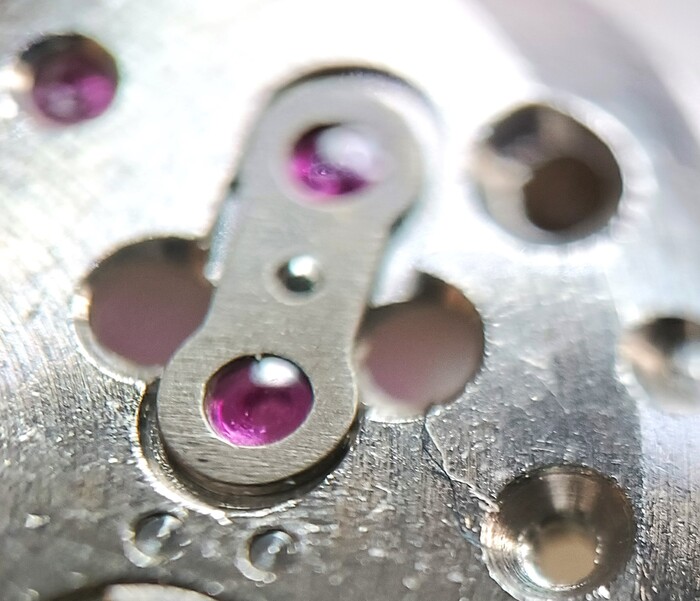

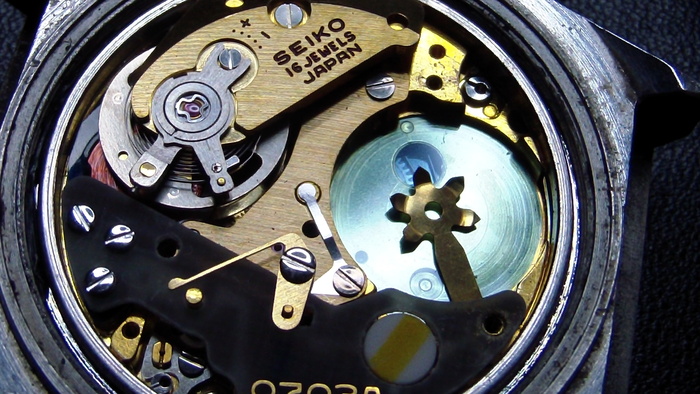

Это были без сомнения механические часы с осцилляцией на балансе, но вместо главной пружины стоял вздувшийся оксид-серебряный элемент питания. Я про такое раньше, разумеется, слышал, но деожать в руках не приходилось.

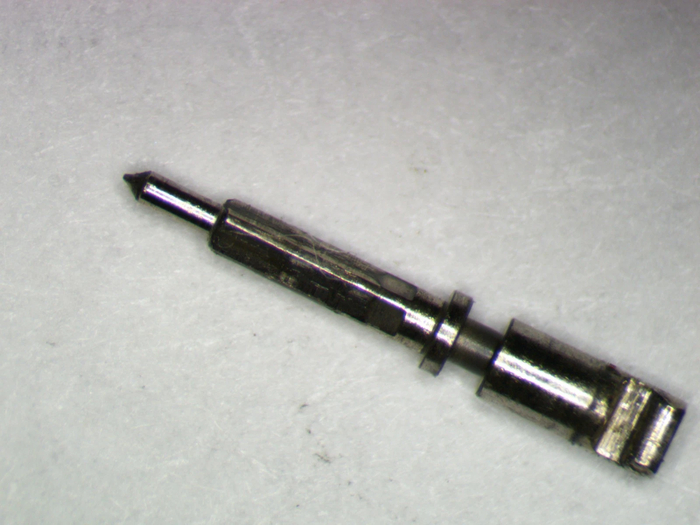

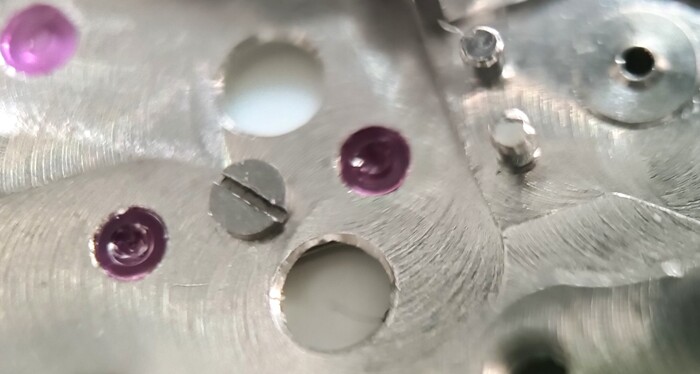

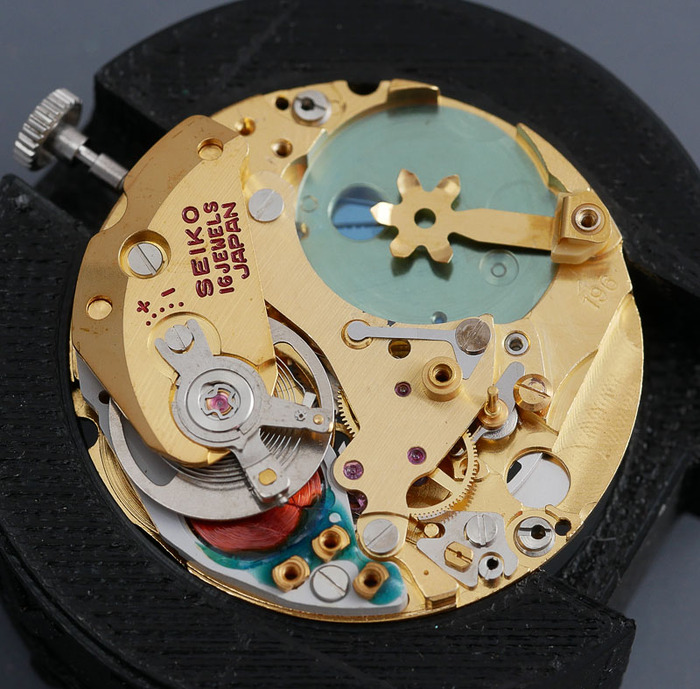

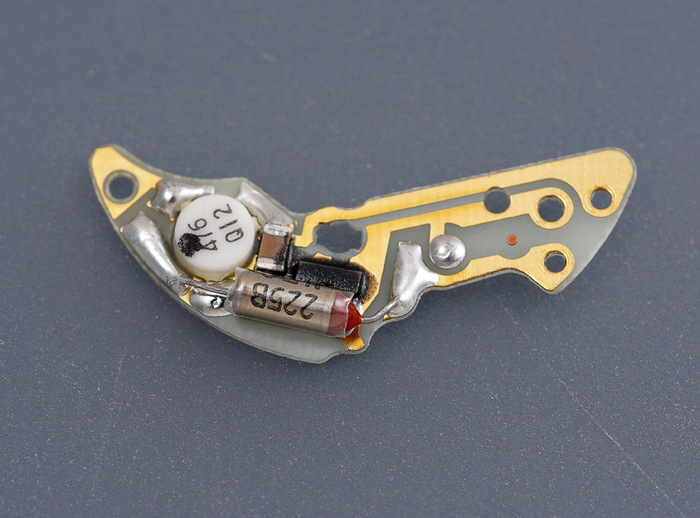

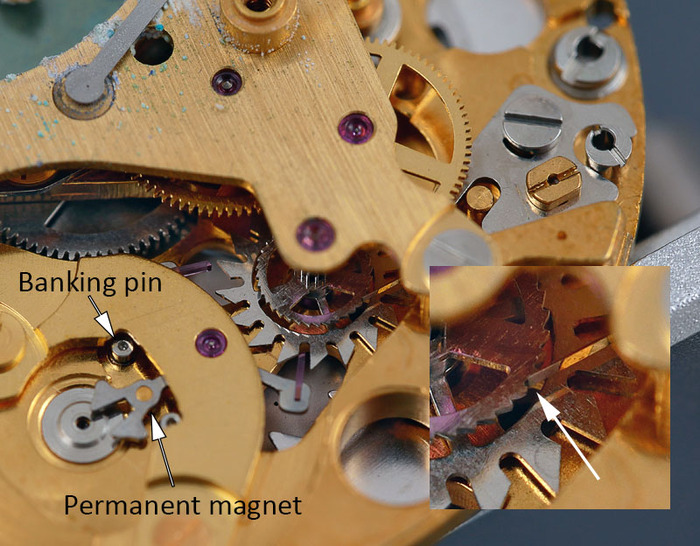

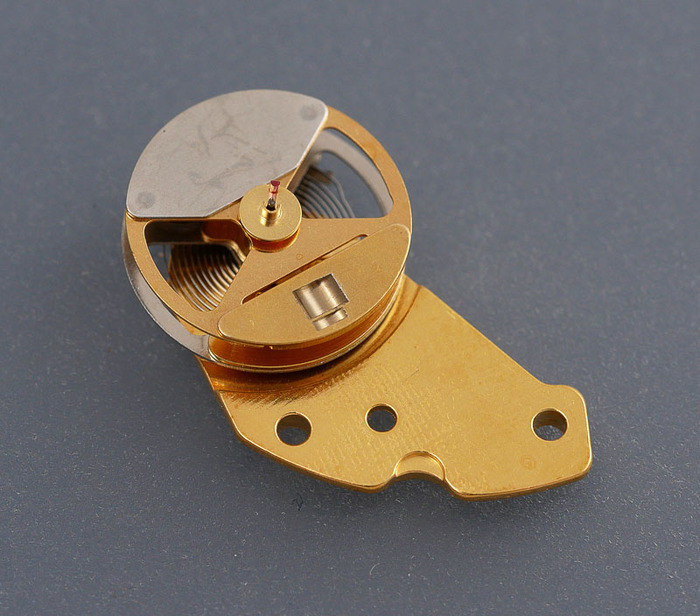

Внутри обнаружилось странное. При осмотре механизма не обнаружилось мотора. Через несколько секунд я всё вспомнил, и стало понятно, что мотором является сам баланс. То есть эти часы работают «наоборот». Не усилие передаётся от механизма балансу, а баланс двигает всю механику, одновременно задавая такт. И стало понятно, что ко мне заплыл электро-механический механизм, из достаточно известной эры переходных от механики к кварцу.

Никаких документов в открытом доступе на этого чудика, как выяснилось,  нет. К счастью есть пара энтузиастов, так же как и я вслепую выпускавшим кишки таким же, и оставивших отчёты.

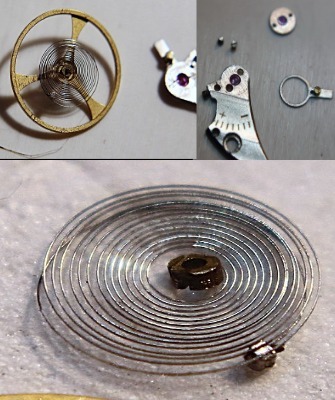

Поскольку потрошить неведомый механизм – крайне увлекательнеое занятие, снимать это я просто забыл. Ещё предупредили о летающих пружинках, потому часть разборки вообще шла пол пищевой пвх плёнкой, там вовсе не до съёмок. Потом у и мои и чужие снимки в кучу.

Поизучав происхождение этого странного калибра, я вам сейчас кое-что расскажу из его предыстории.

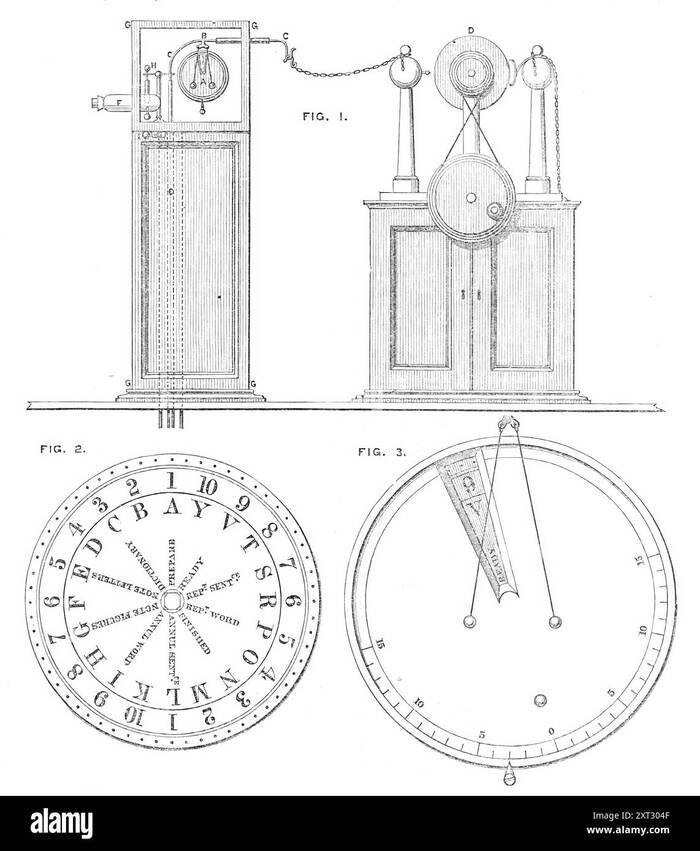

Впервые электроны ударили в голову часовщикам в 1815 году (год Ста дней Наполеона и Венского Конгресса), а именно сэру Френсису Рональдсу. Это первый английский нженер-электрик, создатель электрического телеграфа. Наблюдая колебательное устройство разряжающее статическое напряжение на двух электродах он естественным образом пришёл к мысли об использовании этого осциллятора как часового маятника, и создал первые электромеханические часы. Через двадцать шесть лет  шотландец Александер Бэйн запатентовал часы, маятник которых приводился в движение электромагнитами с питанием от Вольтового столба, включаемых самим же маятником.

Далее последовала чреда усовершенствований в сфере электромагнитного управления маятником, ряда английских и французских инженеров и часовщиков, Уитстона, Булля, Липпмана и прочих. Особенно выделился швейцарец Маттиас Хипп, придумавший, как уйти от контактного механизма. Затем последовали конструкции с двумя маятниками, основным и управляющим. Появились варианты Рудда, Джилла, Бартума.

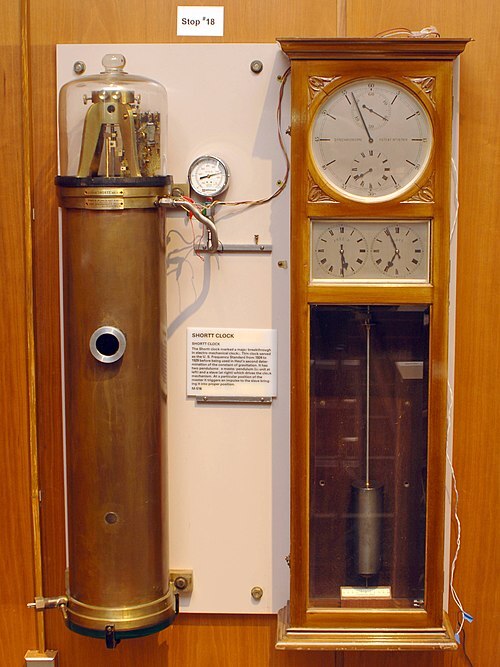

И завершилась эта эпопея в 1921 с появлением настоящего совершенства электромеханических часов, астрономических часов Уильяма Хамилтона Шортта. Они работали в Гринвиче и ещё в около десятка обсерваторий по всему миру, в том числе и в Пулково. Погрешность этих часов - одна секунда в год.

Впрочем это ещё не конец истории маятниковых электромеханических часов.

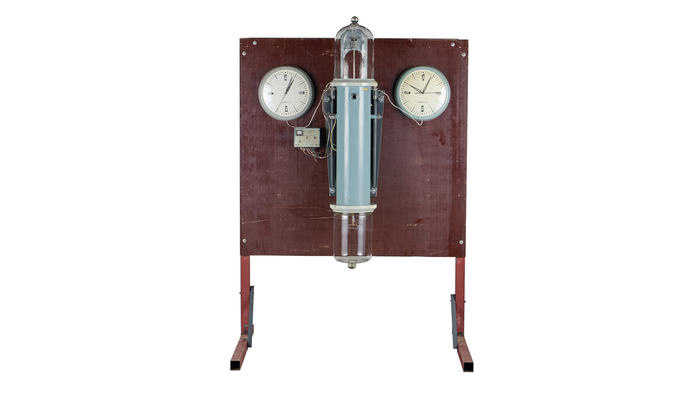

В 1962 году на основе конструкции Шортта советский инженер Феодосий Михайлович Федченко создал астрономические часы АЧФ-1 с гарантированной погрешностью хода +/–1 секунда в десять лет! Даже после появления кварцевых, а затем атомных часов, часы Федченко не сразу ушли в музей. Они долгое время ещё использовались (а возможно и сейчас работают)  как самый точный гравиметр, измеряющий даже притяжение Солнца и Луны.
СССР в своём стиле наделал их, АЧФ-1, АЧФ-2 и АЧФ-3 в отличии от менее сотни штучных Шортт-ов даже не десятки, а сотни экземпляров. Стояли они в обсерваториях, аэропортах, на радио, телевидении. Управляли они и той самой радиозаписью, «...начало шестого сигнала...». Использовала их и обсерватория Гринвича, где их экземпляр АЧФ-2 демонстрируется и сейчас..

Однако вернёмся к наручным устройствам. Как нетрудно догадаться, в эту сторону начали думать с появлением первых действительно миниатюрных элементов питания, особенно ртутно-цинковых, с их фантастической стабильной энергоёмкостью и долговечностью.
И совершенно естественно, что перед появлением миниатюрных кварцевых резонаторов, шаговых электродвигателей и транзисторных сборок, стрелочные часы попали в тупиковую ветвь развития электромеханики – обычный мех с электроприводом.
Вот заглянуть в этот тупичок я вас и приглашаю..

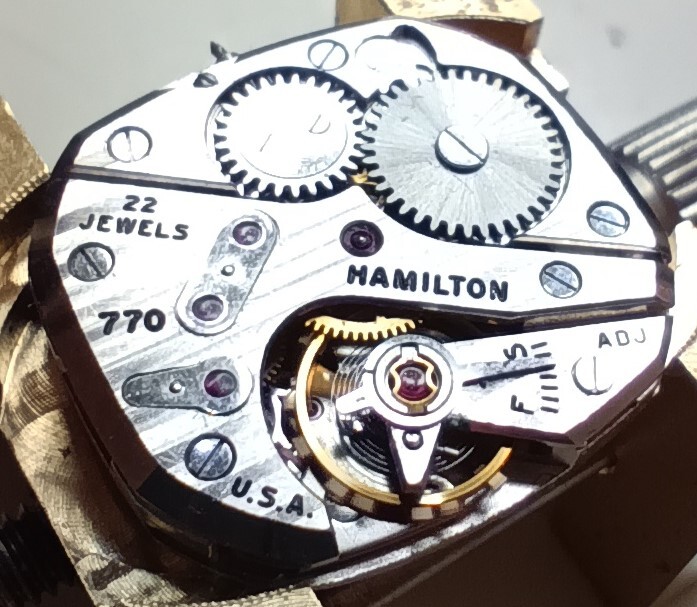

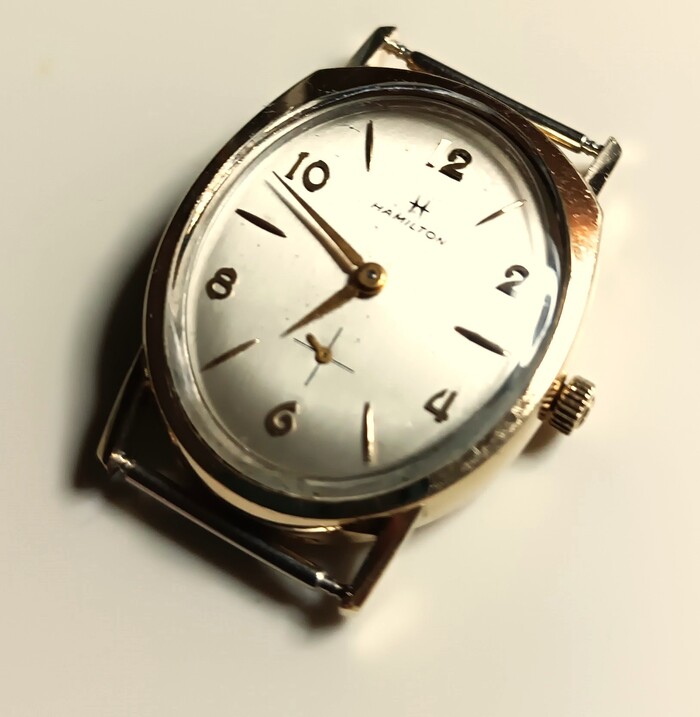

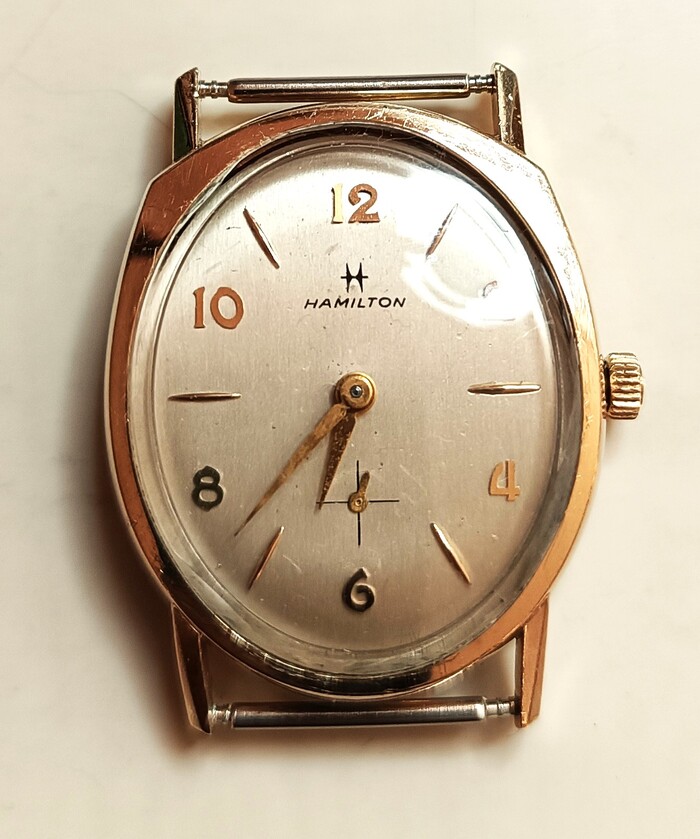

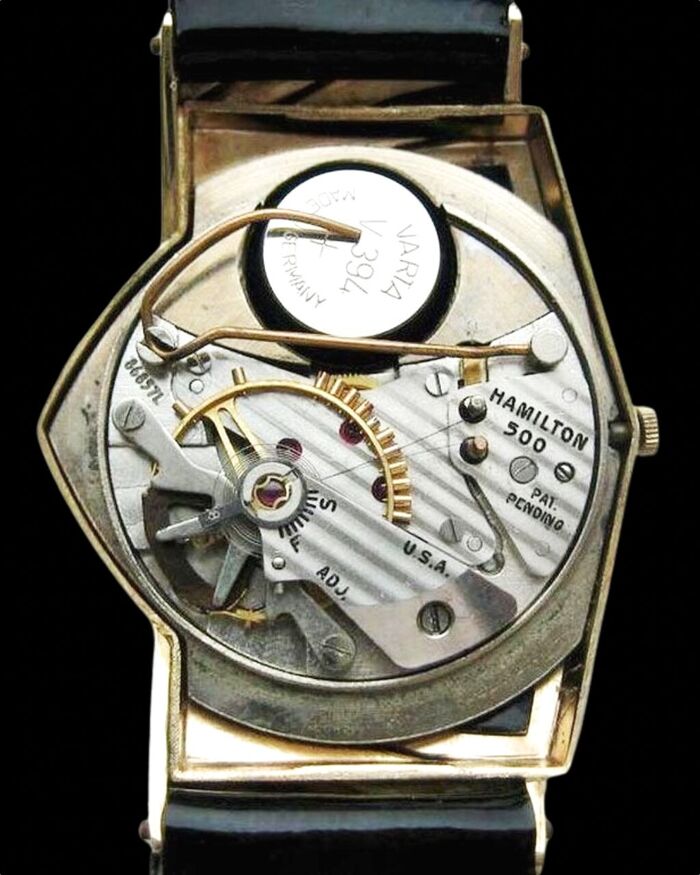

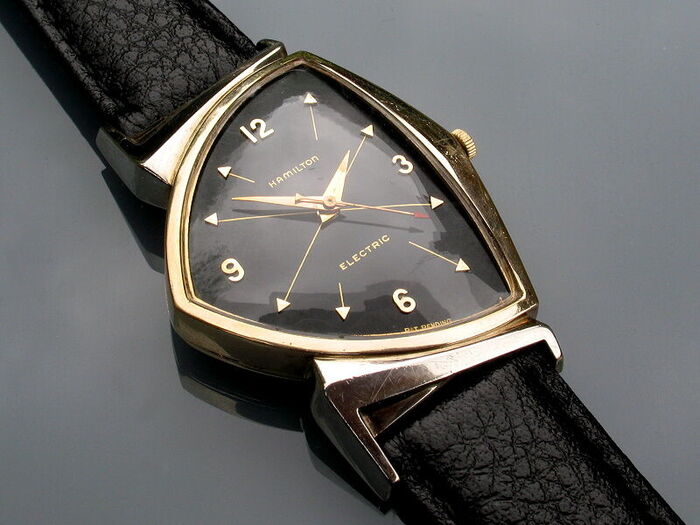

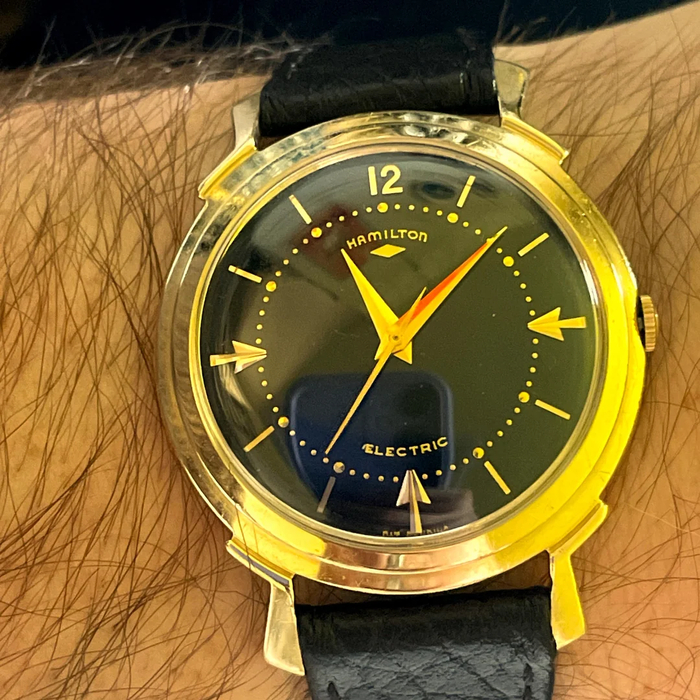

В 1958 году вышли совершенно революционные Hamilton Ventura. Мало того, что корпус был крайне необычным для мужских часов того времени, так и механизм представлял собой нечто невиданное. Привод осуществлялся через баланс, превращённый в некое подобие электромотора.

До первых кварцевых Seiko Astron оставалось ещё 11 лет.
Взлетевшая ракетой в небо популярность Вентуры довольно быстро сошла на нет. Дело не только в сложности производства, на сто процентов ручного, и практически полной неромонтопригодности.

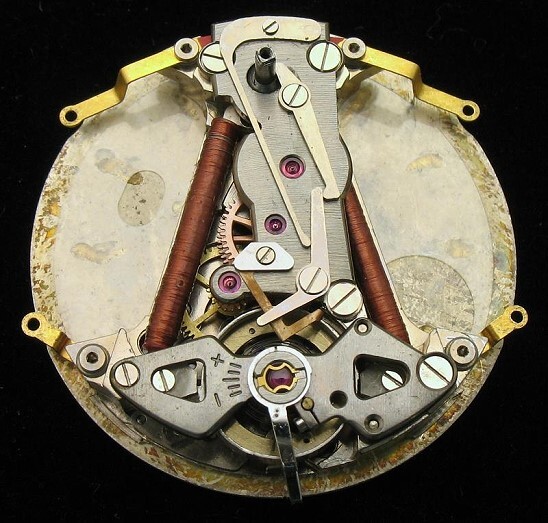

Оказалось, что конкуренты сидели в засаде, и уже через год внезапно выстрелил LIP-R27. Причём ЛИП провёл свою революцию. Это были первые в мире часы с электронным компонентом, одним диодом и бесконтактным управлением. Хамильтон же имел прямой контакт и тупо искрил при работе.

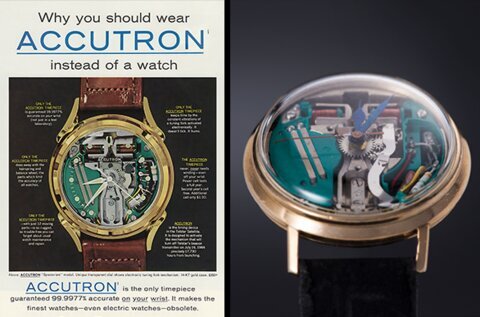

Первыми часами с электроникой повсеместно считают вышедшую ещё через два года, в 1960-м  в США Bulova Accutron Spaceview Макса Хетцеля, поистине легенду в истории часов. У них был не какой-то там старперский диод, а настоящий модный, молодёжный современный транзистор! Правда Аккутон от Буловы был на совершенно оригинальной архитектуре, не на той, которую мы тут рассматриваем.

Привод и осцилляция осуществлялись вибрирующей вилкой с злектромагнитами у плеч с частотой 360 Гц. Поздние модели до 700 Гц. Проедставляете себе класс исполнения храповика, получаещого 360-700 импульсов в секунду?  Они издавали отчётливое жужжание. Схему назвали «камертон». Не гибрид баланса и электроники, но так или иначе, и он поучаствовал в закате Вентуры.

Поскольку внезапно обнаружилась девушка, не знающая, что такое дремел, слегка поясню, и расскажу то, ради чего это всё написано, о редких полезных штучках для него. Хотя странно всё это, дремел вполне себе женский инструмент.

Дремел – это общее название ручных машин вращающегося инструмента. Имя нарицательное, по превоначальному названию фирмы Dremel. Типа «ксерокс», «рубероид», «рокла», «керхер» и т.д. Обычно они проводные, но сейчас часто бывают и аккумуляторные. Однако поскольку современные вентильные микромоторы идут на всякие квадробоберы, дремелам остаются старые, щёточные. И потому аккумуляторные пока особых преимуществ не имеют.

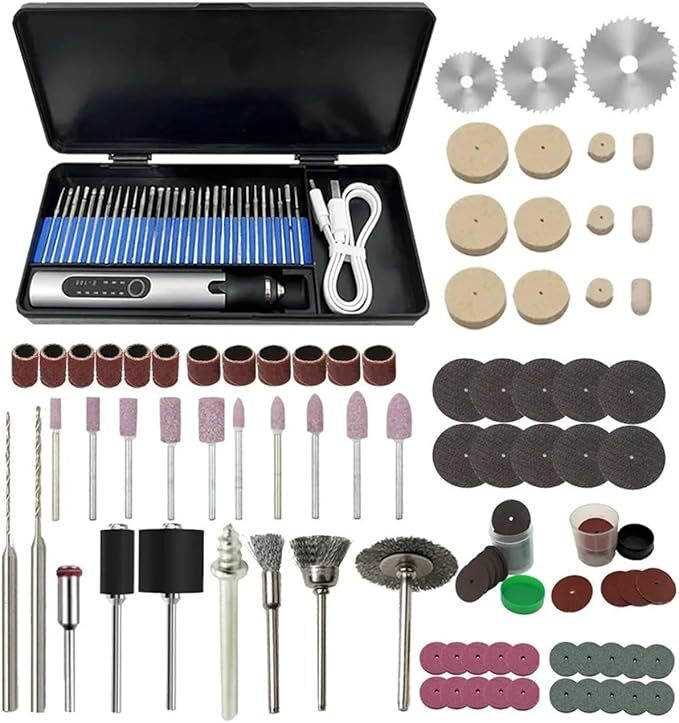

Хотя есть аккумуляторные и чуть больше ручки для письма, для гравировки в основном. Но, подозреваю, они и двадуати минут нормально не проработают до разряда.

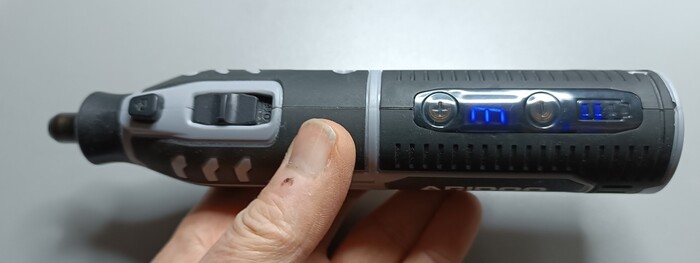

Вот, например, аккумуляторный моей жены, тянет примерно час, потом столько же заряжается.

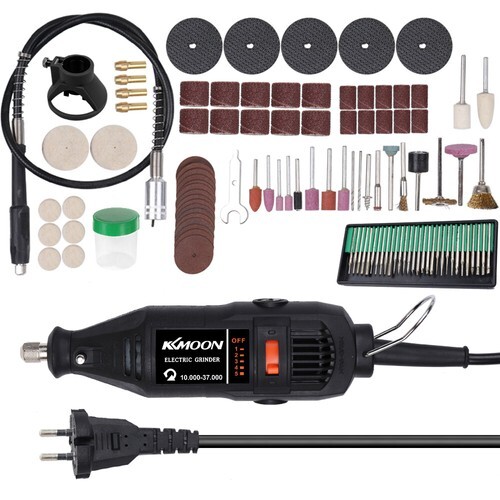

У меня самого два проводных.

Насадки крепятся в цанговый патрон. В комплекте идут цанги самого разного диаметра, но большинство инструмента имеют хвостовик 3-3. Мм. Вот им и будете пользоваться в 99 процентах случаев.

В комплекте часто идёт и торсионный удлинитель для удобства работы, но я видел считанные случаи, когда его реально используют. Закиньте в угол и забудьте, пользы от него нет. Не потеряйте дополнительные цанги, случаи бываю разные. А также запасные щётки двигателя, в далёком будущем пригодятся.

Дальше я напишу об инструментах, и чтобы не повторяться, сразу обозначим две вещи.

-Твёрдая рука. Не обязательно сильная, а именно твёрдая, не трясущаяся в течении десятка секунд минимум, ТР

- Избегать минимальной цены, скупой платит дважды, СПД

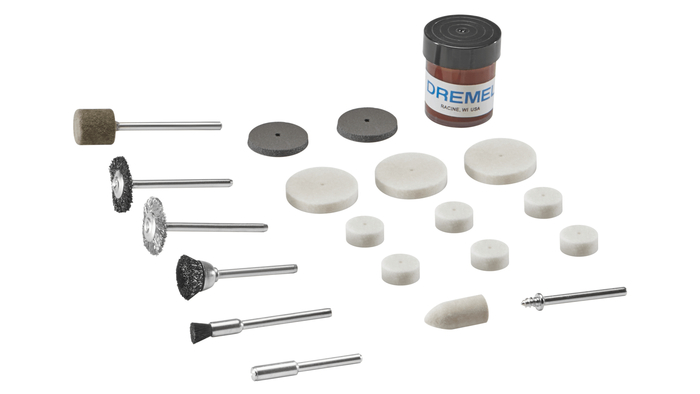

В обычном комплекте идут обычные инструменты.

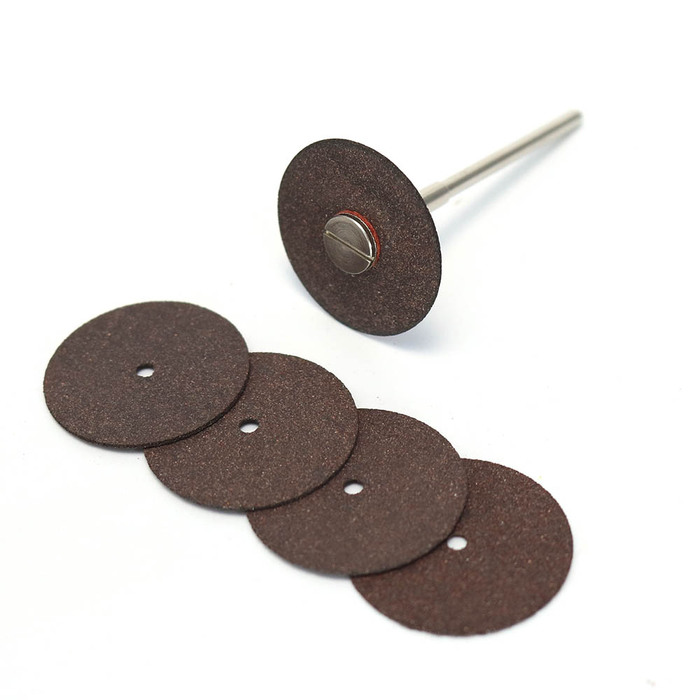

Отрезные диски по металлу. Это самый классный инструмент. В мастерских и автосчервисах дремели держат в основном ради него. Не особо напрягаясь можно перерезать 10 мм стальной прут. Или стальной лист миллиметра три. В местах. Куда не залезть ни болгаркой ни пилой. Довольно хрупкие, ТР

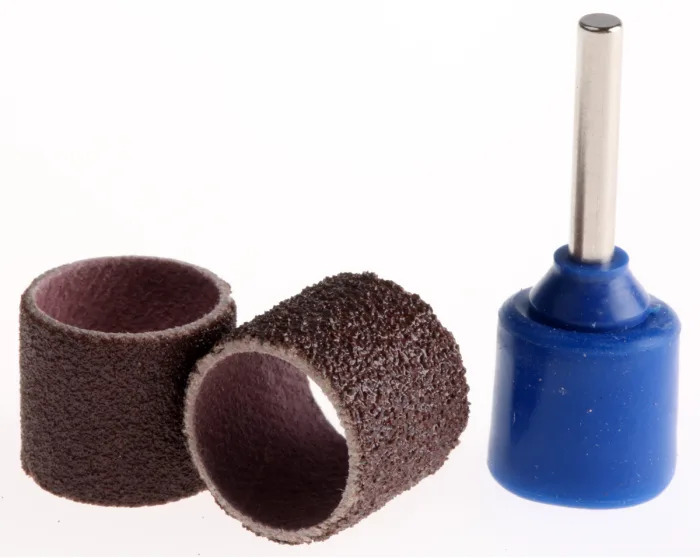

Второй – это наждачнык цилиндры. Они надеваются на резиновые валики распираются винтом, и замечательно шлифуют всё, что угодно, наждачка не песчаная, а корундовая. У них один крупный недостаток, они все только одного, невысокого номера, т.е. достаточно крупные. Одно неверное движение, и сносят лишнее.

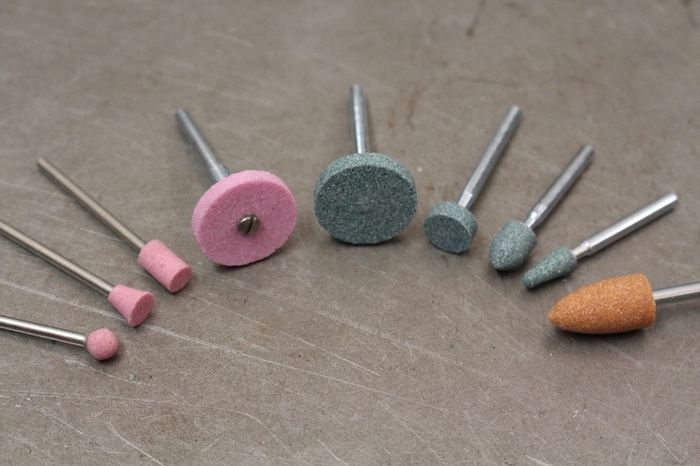

Третье в обязательном наборе – наждачные камни. Вот они разного вида, но небогатого выбора, трёх, максимум четырёх номеров / грубости.

Четвёртое – полировальные фетовые/войлочные диски и цилиндры. Они с усилием накручиваются на винтовую ось, идущую против вращения. Однако дешёвые недостаточно плотные, и задолго до износа начинают болтаться на этом винте. СПД. А лучше сразу купить готовые с закреплённой ножкой.

Иногда бывают металлические щётки, о них потом.

+++++++

Теперь, собственно то, ради чего этот пост.
Есть ряд очень полезныхъ инструментов, которых не найти в местном хобби-шопе. По кр мере в нашей глухой провинции, латвийской Риге. Я их беру на али. Тут рекламы видимо давать нельзя, поэтому я положу картинки, вы уж сами их отыщите, я верю в вас.

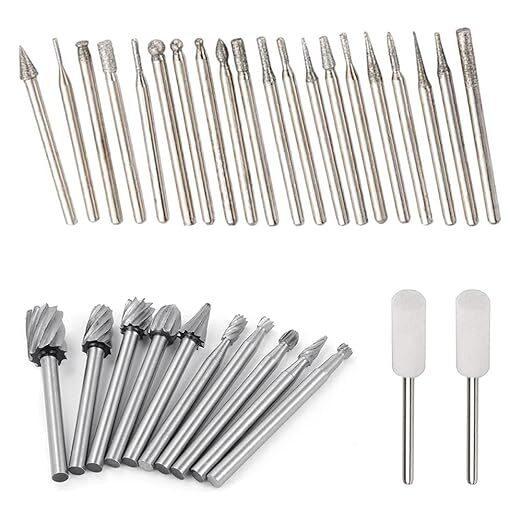

1. 1.  Любимое применение дремелей в мире - гравировка, потому рекомендую набор алмазных инструментов. Он пригодится в работах и помимо гравировальных. Только помните, с алмазными штуками главное – прочность закрепления массы на валу, потому избегайте самых дешёвых. СПД.

Кстати, будете гравировать стекло, делайте это как все, по-мокрому. Нафига Вам стеклянная пыль в воздухе?

1. 2.  Отрезные пилы. Эти штуки очень помогают в работе с деревом и пластиком. Стальные потоньше, из крбида вольфрама потолще. Только не пробуйте рукой сразу сделать точный рез, рука – это рука. Потренируйтесь ТР.

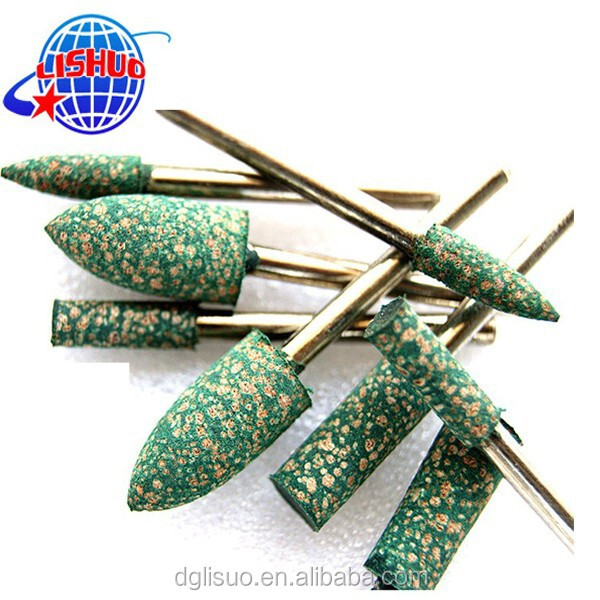

3.  Шлифовальные и полировальные неразборные инструменты. Шлифовальные - это мягкий полимер, наполненный абразивом. Тут гораздо более крупные номера (более мелкое зерно) номеров. Вон те, что светло-зелёные с белёсыми вкраплениями – соответствуцют номеру корундовой наждачки 2000. То есть сразу за ними можно полировать металл и стекло. Полировальную пасту ищите любую, и алмазную (самая грубая, даёт «шёлк»), и хромоксидную (зелёную, например ГОИ, полировка быстрая, но не идеальная), оксалата железа (кирпично-коричнего цвета, очень медленная но идеального полирования). Я ими корпуса старых часов готовлю к хромированию.

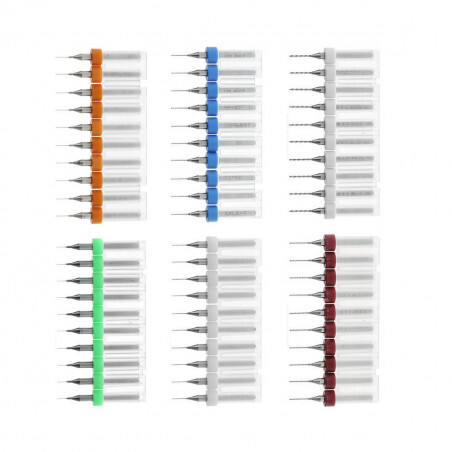

4.  Микросвёрла. Это для специфических работ, подумайте, нужны ли они Вам. Для занимающихся тонкой механикой незаменимы. Очень тонкие при сверлении с руки ломаются на раз-два. Держите ровнее и не давите. ТР.

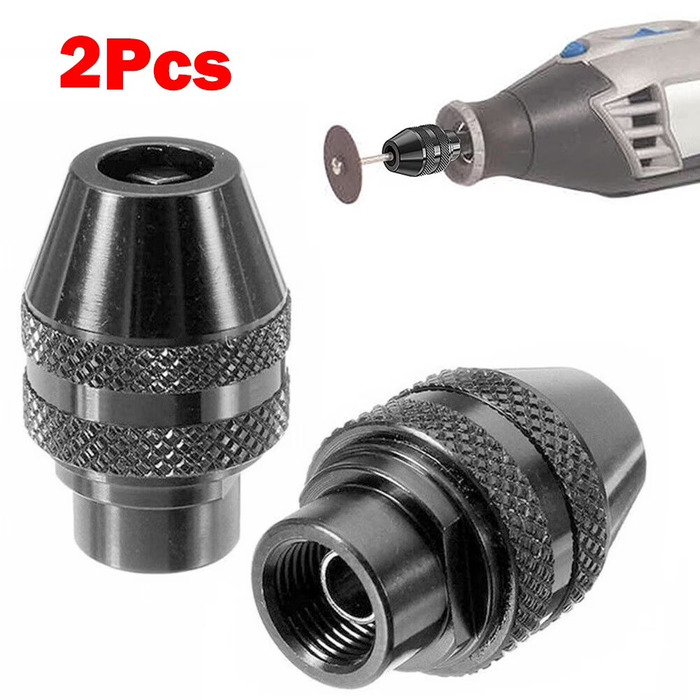

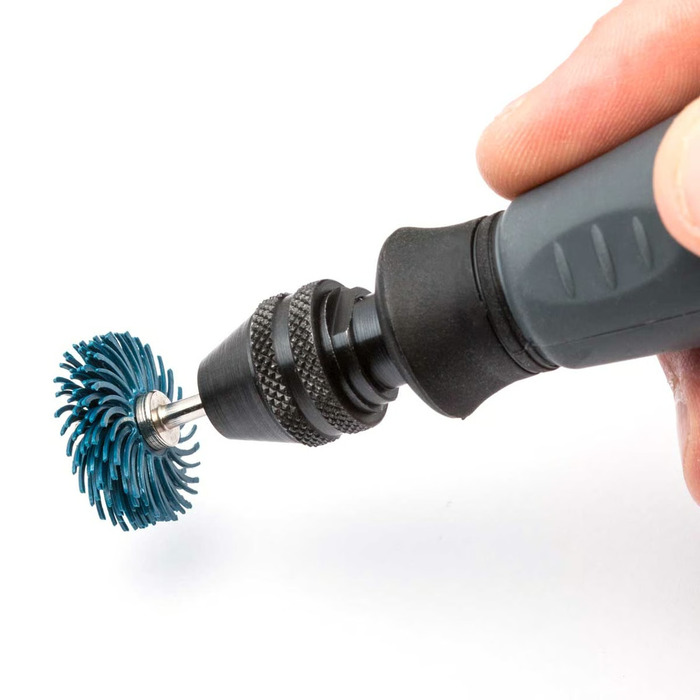

5.  Кстати, помните те цанги для разных инструментов, которые Вы припрятал вначале?. Есть для них замена. Сменные патроны. И с хвостовиком 3 мм и навинчивающиеся на место патрона дремела. Только измерьте сначала резьбу на дремеле. Она бывает двух размеров, вроде 7 и 8 мм (по памяти, проверьте)

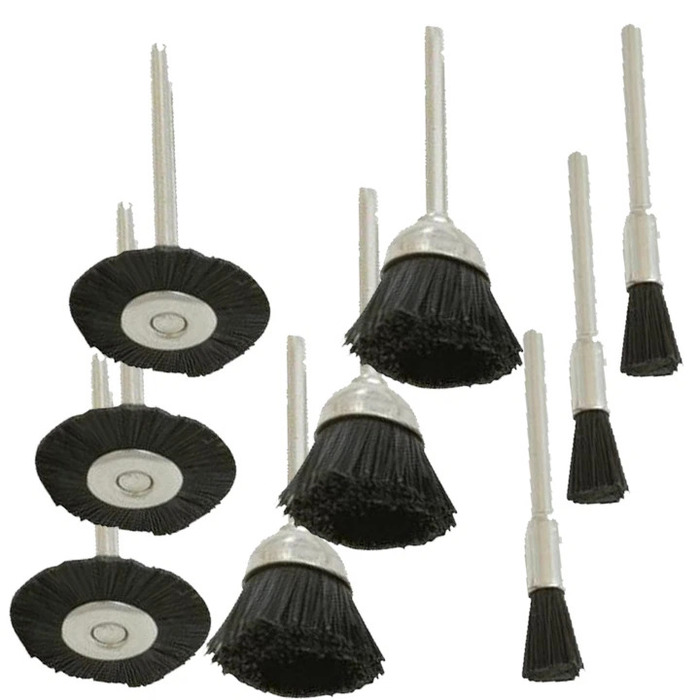

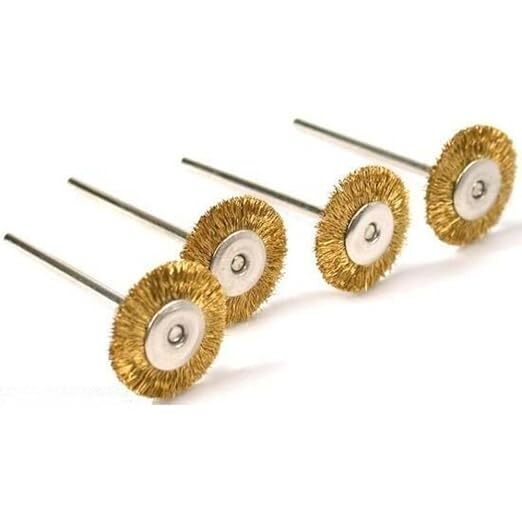

6.  Не-стальные щётки. Это для снятия покрытия с сравнительно мягких основ, которые можно повредить стальными щётками. Это латунные и капроновые щётки. Последние хороши для очистки например старой мягкой краски и закоксовавшихся отложений.

7.  Карбид-вольфрамовые фрезы. Это то, что в СССР называлось «победит», сплавы КВ. Они адски твёрдые и без износа режут все маталлы. Применять их будете в самых разных местах, штука абсолютно универсальная. Они там на картинке с алмазными борами.

8.  Альтернативные отрезные диски. Это композит на эпоксидной смоле и абразиве. Они совершенно не хрупкие, толще и крупнее, но режут немного хуже, чем тонкие твёрдые, заметно воняют горелым пластиком, и часто бывают дешёво-негодными СПД.

9.  Это всё то, что я лично оценил, и мне пригодилось. На самом деле для дремеля инструментов существует много больше, скорее всего есть не менее полезные.
Или тут подкинут свой опыт, или допросите пойманных языков.

+++++

Что касается Ваших срочных задач.

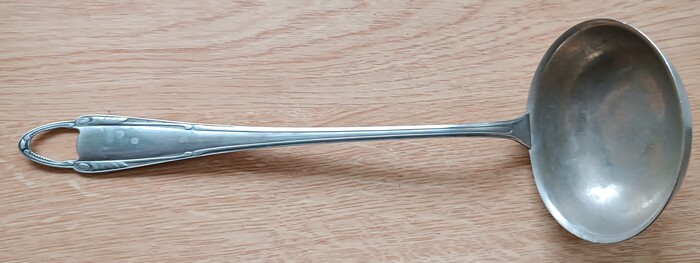

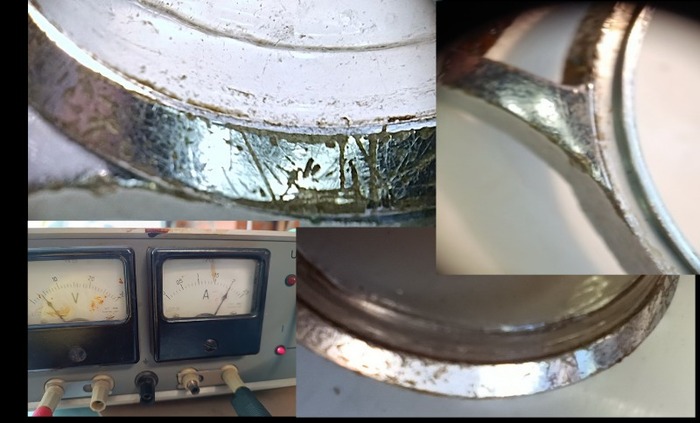

Вот, например, половник, переживший пожар и кучу всяких приключений. Мы с женой большие любители барахолок, и иногда добываем там и таких лишенцев. Он 1920-1930-х годов из сплава Alpacca, это одна из торговых марок нейзильбера, советские белые монетки помните? Из чёрного ничем неотмываемого полностью погорелого состояния очищен дремелем со стальными щётками, радиальной и торцевой, примерно за 15-20 минут вот до такого состояния.

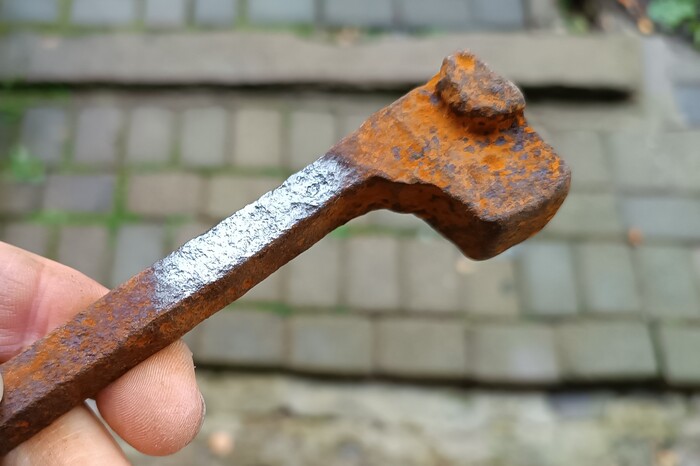

И ещё ближе к Вашей задаче – вот железнодорожный костыль из сгнившей шпалы начала прошлого века.
То есть он на свежем воздухе пережил три революции, две мировые войны, штук шесть смен власти и даже одну антиалкогольную кампанию. Вот то блестящее место – это ровно пять проходов стальной щёткой дремеля, секунд 10.

Никогда не забывайте, что работаете со скоростным вращающимся инструментом, всегда носите защитные очки. При работе со стальными щётками желателен плотный фартук, изнашивающиеся щётки, ососбенно дешёвенькие, естественно плюются тонкими стальными волосками, застревающими в одежде. Это вам нафиг не надо. Так что желательно купить или украсть где-нибудь плотный фартук.

Удачи!
