Всем привет! Недавно я изготовил своими руками макет пистолета Beretta M9 из игры Сталкер. Там он называется "Марта". По сути, игровая модель отличается от реальной только покраской и застариванием, которое я постарался повторить. Ниже, как всегда будет ссылка на ролик с изготовлением, а также шаблон макета. Тут вкратце поведаю о самоделке и её создании.

Самоделка состоит из слоёв МДФ, выпиленных электролобзиком, переплётного картона и бумаги. Чтобы уместить все механизмы, пришлось пожертвовать правильной шириной Беретты. Мой макет получился несколько толще.

Зато поместились все запланированные механизмы и подвижные элементы: подвижный спусковой крючок, курок, затвор, задержка затвора, а также кнопка фиксации магазина.
Спуск и курок двигаются по оси в виде гвоздика. Всё что должно возвращаться в начальное положение - возвращается при помощи пружин на сжатие.

Самое сложное в поделке из дерева - затвор. Нужно избегать больших щелей между рамкой и главным механизмом, в то же время добиться безперебойного движения без лишнего трения, которое после покраски может вообще всё испортить. Также затвор своей передней частью должен свободно проходить через ствол и внутреннюю выемку рамки.

Далее приступил к обработке и приданию форм при помощи напильников и бормашины. Сначала необходимо выровнять перепады между слоями, затем уже делать спуски, закругляя углы.

Надо отдать должное итальянским конструкторам данного пистолета. Дизайн у реального образца очень красивый, во многом благодаря форм-фактору.
До шпаклёвки лучше пройтись наждачной бумагой, чтобы сгладить обработанные области. Также перед шпатлеванием я привык пропитывать картонные элементы суперклеем, чтобы мохров не было.

Когда все поверхности избавлены от неровностей, можно приступать к добавлению мелочей. Вот тут я допустил ошибку. В сталкере используется модель 92FS, о чём говорят маркировки на итальянском. Я же сделал надписи, ориентируясь на американскую модификацию M9. Внешне они почти не отличаются, кстати.

Накладки рукоятки - отдельные составляющие. В качестве противоскользящих вставок использовал ребристые части одноразовой посуды.

Вот так выглядит полностью детализированный макет Марты из Сталкер перед грунтовкой. Накладки фиксируются винтами под шлицевую отвертку.

Для покраски использовал чёрный матовый (Bosny flat black) и чёрный полуматовый (Vivido ral 9005) аэрозоли. Матовый для накладок, а полуматовый для всего остального. Чтобы приблизиться к игровому образцу, наносил потёртости методом сухой кисти, используя акриловый металлик. Ещё прошёлся по поверхностям наждачкой p1000 для добавления царапин. Вот что получилось:

Спасибо за внимание!

Видео:

Шаблон: https://drive.google.com/file/d/1GtyCIW_faWdAhDSQG1gqu9oglr9...

Всем привет! Сегодня расскажу про свой новый макет - автомат ОЦ-14 "Гроза", который изготовил из дерева, картона и бумаги. Видео с изготовлением, а также шаблон будут в конце поста.

При создании я ориентировался на модель из игры Сталкер Тень Чернобыля. От настоящего образца отличается детализацией и цветовой палитрой. Отзеркаленность в расчёт не берём, ибо у сталкерских моделек с 2 сторон одинаковая текстура (разработчики не стали заморачиваться над тем, что особо не бросается в глаза), а потому окно затвора с левой стороны необязательно копировать во время рукоделия.

В общем, перенёс шаблон на МДФ и фанеру, чтобы выпилить основные части поделки.

Большая часть детализации (мелких элементов, без которых изделие будет смотреться халтурно) вырезана из переплётного картона толщиной 1мм при помощи канцелярского ножа.

Основной подвижный элемент - затвор. Собирается из нескольких слоёв, обрабатывается, после чего ставится в макет при склеивании частей.

5 слоёв ствольной коробки склеены. Также собраны 5 слоёв магазина в одно целое. Для данных целей пользуюсь столярным ПВА.

Далее идёт черновая, чистовая и финишная обработка заготовки.
Черновая - включает в себя придание форм бормашиной
Чистовая - шлифовка обработанных мест наждачкой p60 и p120
Финишная - шпатлевание и шлифовка шпаклёвки, а также поверхностей наждачкой p120, p150, p200, p400.

Затем необходимо приклеить остальную детализацию, добавить заклёпки, штифты и т.п.

Уже после грунтовки я установил трубку подствольника, ствола, газовой трубки, а также мелочь на всё это.

А после покраски чёрным аэрозольным акрилом и натирания "металлических" частей графитовой пудрой получился вот такой результат:

Всем спасибо за внимание! Буду рад, если посмотрите видео с изготовлением ОЦ-14 "Гроза":)

Шаблон: https://drive.google.com/file/d/1-_NL-4f3V-c9OYMfJJvg2XBlk7A...

Всем привет! Сегодня расскажу и покажу, как сделать лёгкий макет РГ-6 из дерева, фанеры, картона и разных трубок. Данная поделка отлично подойдёт тем, кто впервые решил заняться рукоделием по тематике оружия, а также детям для дворовых игр в войнушку.
В конце поста будет подробное видео с изготовлением и ссылка на шаблон, а здесь вас небольшой обзор в текстовом варианте. Приятного чтения и просмотра:)

Давайте начнём с трубок. Они могут быть пластиковые, или картонные. Даже металлические подойдут. Я использовал то, что было в наличии.
Итак, нам понадобятся:
1) трубка с внешним диаметром 45мм и длиной 119,5мм (7шт.) для барабана РГ-6
2) трубка с внешним диаметром 55мм и длиной 172,2мм (1шт.) для фальш-ствола
3) трубка с внешним диаметром 20мм и длиной 163,2мм (1шт.) для оси вращения барабана
4) трубка с внешним диаметром 20мм и длиной 87,8мм (1шт.) для оси вращения фальш-ствола
5) трубка с внешним диаметром 25мм, внутренним диаметром 20мм и длиной 297,2мм (1шт.) для цилиндрической основы
6) трубка с внешним диаметром 20мм и длиной 255,5мм (1шт.) для приклада
Все цилиндры можно спокойно найти на Озоне, ну или в строительных магазинах. После того, как вы нарежете все трубчатые детали, рекомендую сразу выровнять торцы при помощи напильника, или наждачки на жёсткой основе.

Также вам понадобится переплётный картон толщиной 1мм, на который вы через копировальную бумагу перечертите контуры соответствующих выкроек (в шаблоне всё подписано). Детализацию с утолщениями нужно вырезать канцелярским ножом.

А из доски толщиной 25мм (она же "дюймовка") и 6мм МДФ, либо фанеры выпиливаем основные составляющие макета. Я использовал электрический лобзик, но ручной тоже подойдёт. Торцы выравнивал рашпилем и напильником.

Сборку можно начать с барабана. Здесь вообще ничего сложного. Берём 2 трубки, кладём на ровную поверхность и наносим на стык соединения суперклея. На весу присоединение лучше не проводить, поскольку одна часть будет смотреть влево или вправо, относительно другой.

После этого необходимо вставить и зафиксировать клеем заглушки в серединную трубку. Именно за счёт них барабан сможет вращаться на своей пластиковой оси.

При наличии какой-нибудь не очень жёсткой пружины можно замутить банальный, но тем не менее, интересный механизм. Нажимающийся спусковой крючок в любом случае лучше статичного. Всё это закроется слоями из картона.

В итоге после склеивания элементов получится несколько основных частей. Вот они слева направо:

Финальную сборку макета из дерева и картона в тексте уже не описать, слишком много нюансов, но в ролике всё изложено наиболее полно и понятно.

Напоследок, необязательная часть рукоделия, однако без неё результат выглядит не так интересно. Я про покраску. Можно взять недорогую моющуюся краску Olimp Paints Gamma, дабы использовать её для грунтования самоделки (поскольку она наносится кистью, хватает её на большое количество проектов), а потом всё задуть чёрным акриловым аэрозолем.
Теперь посмотрим на результат:)

Всего за неделю, без труднодоступных ресурсов можно изготовить неплохой макет российского револьверного гранатомёта с неполной разборкой. Самое то для новичков оружейного макетостроения. А если добавить шпаклёвки, чистовой обработки, то вообще получится шик.

Большое спасибо за внимание!!!

Видео:

Шаблон: https://drive.google.com/file/d/1NWL1OPhklKTc7UkNvnp2VhxKTfQ...

Всем привет! Встречайте мой следующий макет, который я изготовил своими руками - СКС-45

По данному изделию у меня имеется подробное видео, где я показал и рассказал про изготовление проекта от А до Я. Если кто-то захочет себе сделать такой же, без проблем. Ролик и ссылку на шаблон/выкройки макета оружия размещу в конце поста. А в статье выделю самые интересные моменты рукоделия.

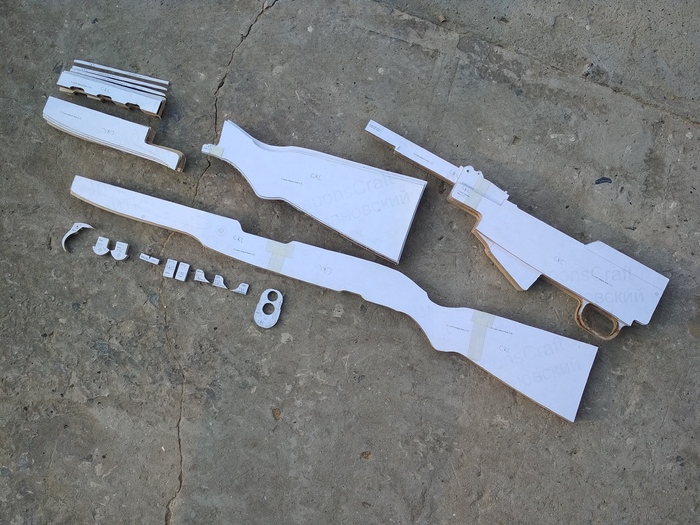

Вырезанные части шаблона приклеивались на листовой материал (МДФ, фанера, картон), после чего уже выпиливались электролобзиком. Для картонной детализации уже использовал обычный канцелярский нож:)
Для подобных поделок за глаза хватает выкроек, начерченных в векторной программе CorelDraw. Я взял самую хорошую картинку с боковым профилем, срисовал все контуры, потом поделил на слои. Масштабирование происходило по общей длине образца. Ширину деталей определял на глаз. Единственное, ширину ложи спрашивал у знакомого владельца гражданского карабина.

Часть деталей склеивалась воедино с помощью цианакрилатного клея (суперклей марки Космофен), другая - при помощи столярного ПВА. Для облегчения процесса рукоделия, я разделил СКС на 2 основные части - ложу и ствольную/затворную коробку. Первое из фанеры, второе из МДФ (древесноволокнистая плита средней плотности). МДФ точить легче, поверхности легче привести к гладкому виду. А вот фанера отлично повторяет оригинал, который тоже изготавливался из фанеры. К этому ещё вернёмся. Пока что, посмотрим механизмы.

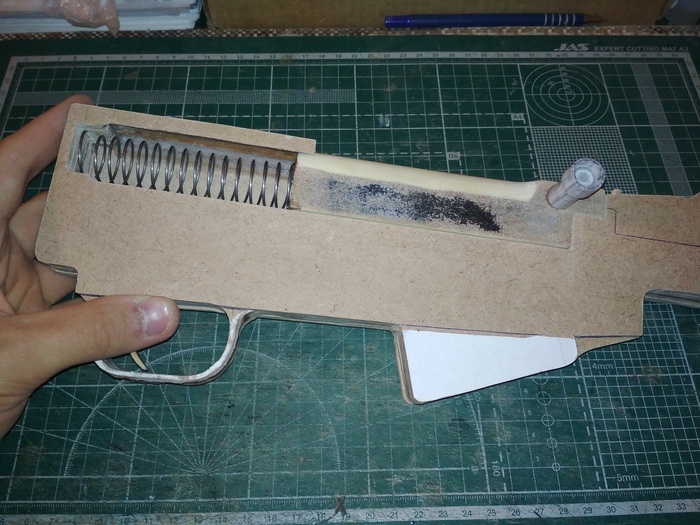

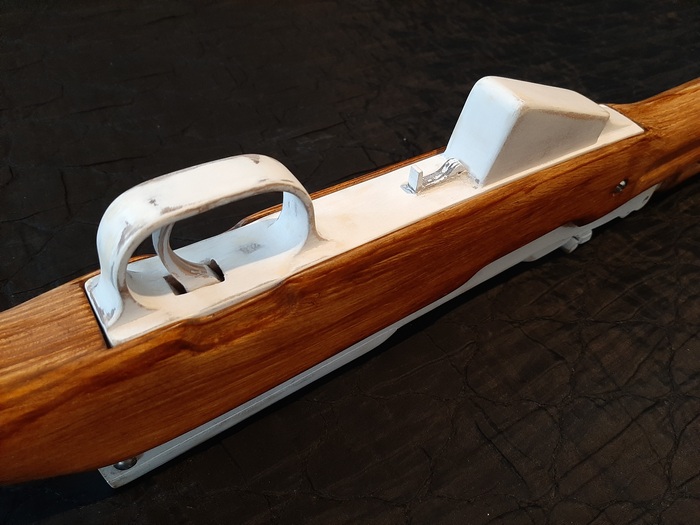

Макет имеет подвижный спусковой крючок и затвор на пружинах. Это чисто имитации узлов, чтобы имелась возможность что-нибудь подёргать :D

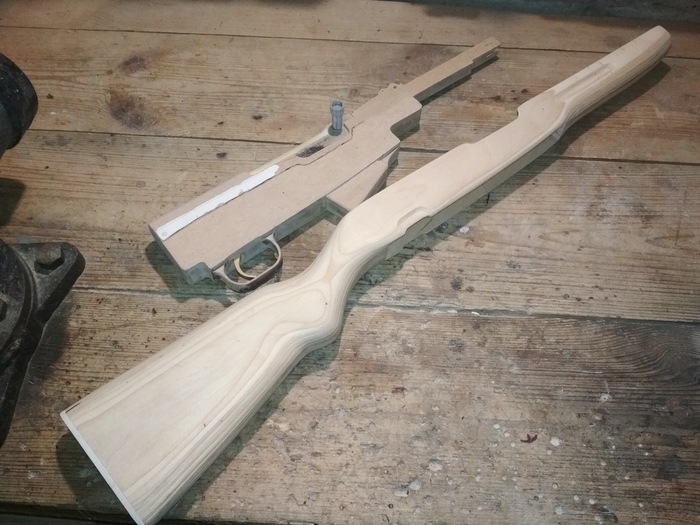

Кстати, у некоторых карабинов деревянная часть выполнялась из древесины. На мой взгляд, рисунок слоёв шпона гораздо интереснее. После склеивания пошла обработка и придание форм. Помогли фотографии настоящего оружия, а также 3д модель из игры World of Guns.

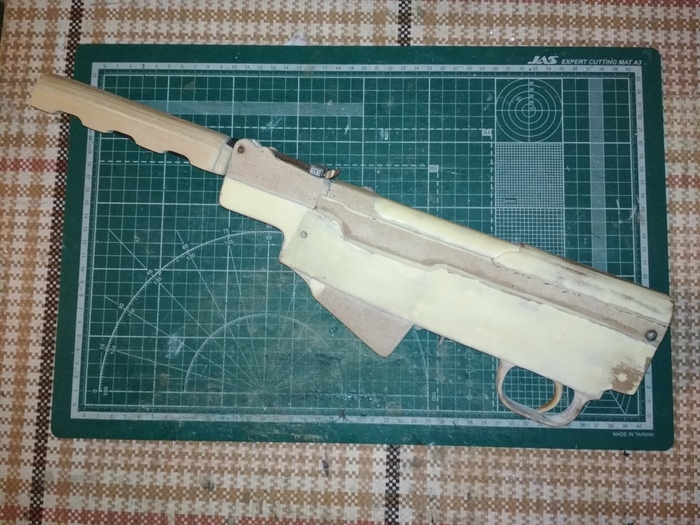

Черновая обработка осуществлялась гравером. Чистовая - наждачной бумагой с зернистостью p60, p120, p150. Потом шпаклёвка и более мелкая абразивка.

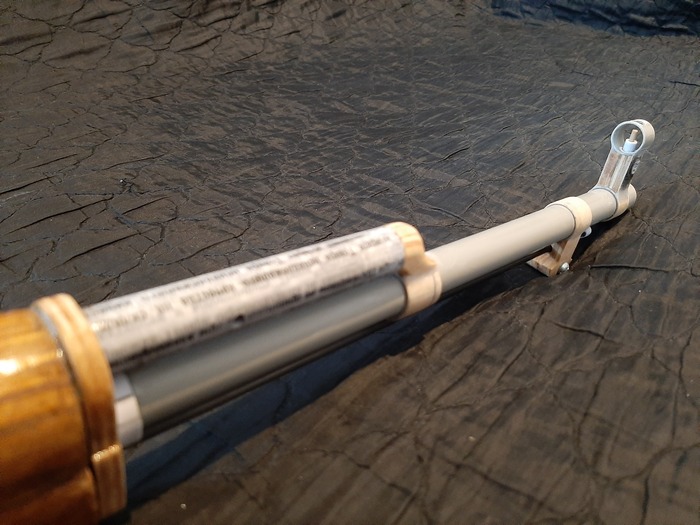

Накладка газовой трубки тоже является отдельным элементом. Её после придания форм лучше приклеить на основу сразу - так удобнее. Детализации в этом проекте очень мало. Данный красавец и без множества лишних деталей отлично выглядит. Классика)

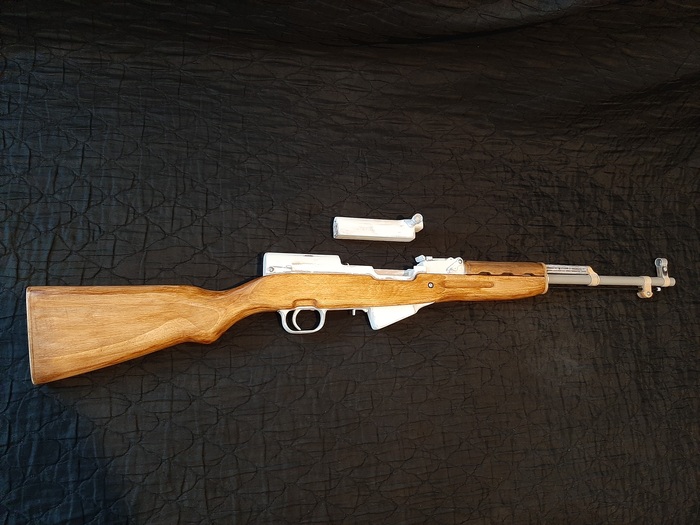

Далее акриловый грунт, аэрозольная краска и морилка

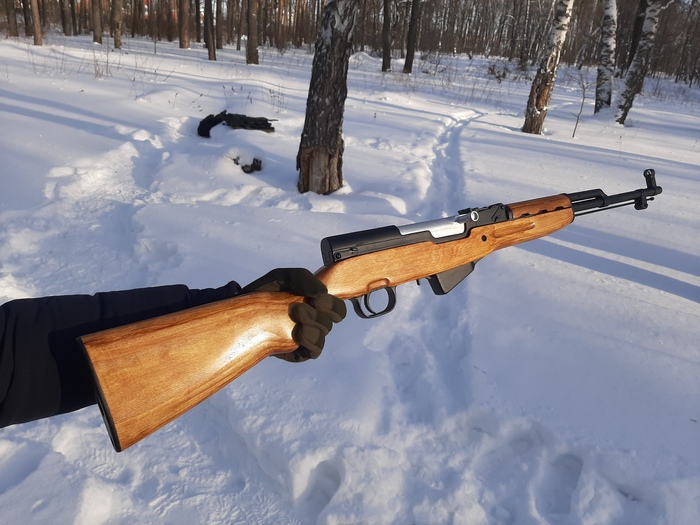

Вот такой СКС-45 у меня получился. Всем спасибо за внимание:)

Шаблон: https://drive.google.com/file/d/1zW1x9XIcC0_DYAlTLIrDBlP3Nht...

И снова здравствуйте! Прежде, хочу поздравить всех причастных с днём защитника отечества!
Сейчас покажу вам свою следующий проект из новой партии поделок, изготовленных в конце 2023 года - вот такой интересный ППС - макет легендарного оружия Великой Отечественной Войны.

Как всегда, ручная работа. В конце поста прикреплю ролик с изготовлением для желающих повторить макет. Там очень подробно всё показано и рассказано. Там же найдёте ссылку на выкройки/шаблон.
А сейчас, немного расскажу про самоделку в текстовом варианте. Для изготовления я использовал следующий список инструментов: лобзик электрический, УШМ, гравер, дрель, наждачная бумага различной градации, рашпиль, напильники, надфили, канцелярский нож, линейка, карандаш, ножницы, кисточка.
Материал: MDF (по нашему - древесно-волокнистая плита средней плотности, или просто ДВП), фанера, картон переплётный, бумага, пластик и немного металла в виде заклёпок, винтов и спусковой скобы. Шпаклёвку по дереву тоже сюда
Клей: канцелярский ПВА, столярный ПВА, суперклей Cosmofen, суперклей G Bond с высокой адгезией.
Краска (всё акрил): моющаяся Olimp paints Gamma, Vivido (ral 9005) и лак Bosny

При помощи электролобзика я выпилил основные детали из МДФ и фанеры, перенесённые на материал путём приклеивания выкроек на него. Затем, склеил слои на столярный ПВА. Некоторые небольшие элементы уже соединялись на цианокрилатный состав (суперклей).
Перед полной сборкой основной части необходимо установить подвижный спусковой крючок на пружине, защёлку для магазина, имитацию затворной рамы и механизм фиксации приклада.
Далее, необходимо обработать гравером перепады между слоями изделия, придать формы в соответствии с оригиналом, т.е. закруглить углы на рукоятке, затворной коробке, кожухе ствола и т.д. УШМ ускорила стачивание лишнего в больших местах. Царапины и ямки, оставленные насадкой бормашины, я убрал наждачной бумагой. После шпаклёвки снова прошёлся абразивкой, но уже с мелким зерном.

После всего этого приклеивалась детализация в виде утолщений, мушки, целика, ДТК, накладок рукоятки и всяких заклёпок под молоток. В конце примерил готовый складной приклад к уже загрунтованному пистолету пулемёту.

В конце поделку ожидал процесс грунтования и покраски. Грунтовка наносилась кисточкой, поэтому разводы от неё очень важно отшлифовать, для чего подойдёт наждачка с очень мелким зерном (п400-п600, п1000).

Все части ППС-43 покрывались акриловым аэрозолем Vivido. На рукоятку потом ещё нанёс глянцевый лак, как на настоящем образце. Переходим к готовому результату:)

Всем спасибо за внимание! Да, макет имеет некоторые расхождения с оригиналом, например затыльник приклада без выреза, отсутствие отверстий на кожухе ствола сверху и другие недочёты, но тем не менее, на моя взгляд, вышло неплохо.

Шаблон: https://drive.google.com/file/d/1L3Q8tbuqTHziE-kjCXUOr2_ZmK0...

Всем привет! Давно меня не было, был занят учёбой в универе, ремонтом дома и рукоделием (сразу 6 макетов изготавливал). Вот один из них. Это АК-12 образца 2021 года. На мой взгляд, самая красивая модель

В конце поста оставлю ролик, где я подробно рассказал и показал изготовление поделки. Сейчас же, вкратце поведаю об этапах создания автомата.
Это ручная работа, станков никаких не использовал. Первым делом сам в программе Corel Draw начертил шаблон для калаша (ссылку на него тоже оставлю в конце), отмасштабировав вот эту картинку по общей длине оружия

Далее, я перенёс все выкройки на МДФ и фанеру (листовой материал, по факту переработанное дерево) и выпилил детали электролобзиком. Самая простая схема для подобных макетов - бутерброд, когда множество слоёв материала склеиваются между собой на столярный ПВА клей в единое целое

Помимо дерева, были использованы такие материалы, как пластик (трубки), бумага и картон. Из картона толщиной 1мм вырезал детализацию с утолщениями при помощи обычного канцелярского ножа.

Во время сборки, попутно выполнялись имитации механизмов. Муляж АК-12 имеет подвижный спусковой крючок на пружине, затворную раму, защёлку для вытаскиваемого магазина, а также складной регулируемый приклад с несколькими положениями фиксации.

После окончания сборки, можно приступать к обработке и приданию форм. Квадратное превращалось в круглое при помощи бормашины, наждачной бумаги различной градации и шпаклёвки по дереву.

Когда формы готовы, за ними следует детализация. Двенашка богата на всякую мелочь. Было непросто, но оно того стоило. На примере магазина: приклеил утолщения, чтобы сымитировать окна, а цифры сделал при помощи выжигателя. Они в оригинале, наоборот, выпуклые, но не придумал как подобное реализовать.

Свою акриловую моющуюся краску (в качестве грунта очень хорошо подходит) наношу кисточкой. Потом разводы надо обязательно шлифовать очень мелкой наждачной бумагой (P400, Р600, Р1000).

Для покраски очень люблю пользоваться аэрозолями от Vivido и Bosny. "Металлические части" покрывались Vivido ral 9005, на цевьё, приклад и рукоятку наносил Bosny flat black, а потом матовый лак, тоже от Босни. Вот что в итоге получилось:

Всем большое спасибо за внимание! Данный макет АК-12 я делал вместе с другими 5 макетами в течение 5,5 месяцев с середины июля до конца 2023 года. Если делать такой макет, не отвлекаясь ни на что, кроме сна и еды, то за 3 недели можно сделать. Кстати, по остальным пушкам тоже в будущем сделаю посты. Тем более, у меня кроме этих моделей полно макетов с предыдущих лет:)
Ролик с изготовлением:

Шаблон калаша: https://drive.google.com/file/d/1gyncZJw2pyk8Rgb_bTzsXXZ_ggw...

Всем привет! Хочу показать вам свой новый деревянный макет ПМ из игры Atomic Heart, и немного рассказать про процесс изготовления:)

Вдохновлялся вот этой модификацией. Самая красивая, на мой взгляд)

Это полностью ручная работа, изготовленная из МДФ, фанеры, бумаги и картона. В конце поста будет видео по крафту данного макета, а также ссылка на шаблон, вдруг кто-то тоже захочет сделать. А сейчас, небольшой письменный обзор.

Первым делом я выпилил все детали из МДФ и фанеры с помощью лобзика, а после, приступил к склеиванию "бутербродов" при помощи суперклея Космофен. Можно и на столярный ПВА.

Затем необходимо убрать перепады в слоях в районе шахты магазина, спусковой скобы и гнезда для ствола. Сам ствол я скрутил из бумаги, пропитав цианокрилатом. Ещё приклеил 4, а также 5 слой рамки ПМ и установил подпружиненную имитацию спускового крючка с защёлкой магазина

Лучше сразу обработать магазины, чтобы была возможность примерить их и подогнать при необходимости. Гвозди в пятках укрепят эти области от расслоений - это частая проблема в подобных местах.

Задержка затвора работает как на настоящем Пистолете Макарова. Затвор имеет выемку под зуб ЗЗ, который встаёт туда при отведении затвора.

А вот сам затвор с вырезами под направляющие на рамке. После его сборки, я взял пружину, которая будет установлена на ствол и приклеил её к передней заглушке из 1мм картона. Таким образом она не будет смещаться и пытаться вылезти через отверстие для ствола.

Приклеиваем накладки рукоятки и первый этап изготовления поделки пройден. Переходим ко второму - обработке и приданию форм)

После черновой работы гравером (бормашиной) следует зачистить все обработанные места наждачной бумагой p60 и p120, а затем зашпатлевать изделие. Далее снова наждачка, но уже с зернистостью от p120 до p400. Также важно пройтись по поверхностям, чтобы сгладить их и убрать фактуру МДФ, фанеры.

3 этап - детализация: целик, предохранитель, конструкция спереди затвора, элементы накладки рукоятки, антабка, утолщения с винтиками, насечки, маркировки.

Муляж дульного тормоза компенсатора тоже скрутил из бумаги. Затем пропитка и постобработка. Деталь съёмная.

Вот так выглядит готовая самоделка:

А вот как ПМ выглядит после нанесения нескольких слоёв грунта. Использую для этих целей моющуюся краску Olimp paints gamma.

Последний этап - покраска. Аэрозольные акриловые краски, акрил для кисти, акриловый металлик для потёртостей, и вот что у меня получилось:

Всем спасибо за внимание!

Видео с изготовлением:

Шаблон: https://drive.google.com/file/d/18HjeLzDe5sTeitgvqjL4V-Z0RkT...
