Сталкерская "Марта"/Beretta M9 из дерева - ручная работа

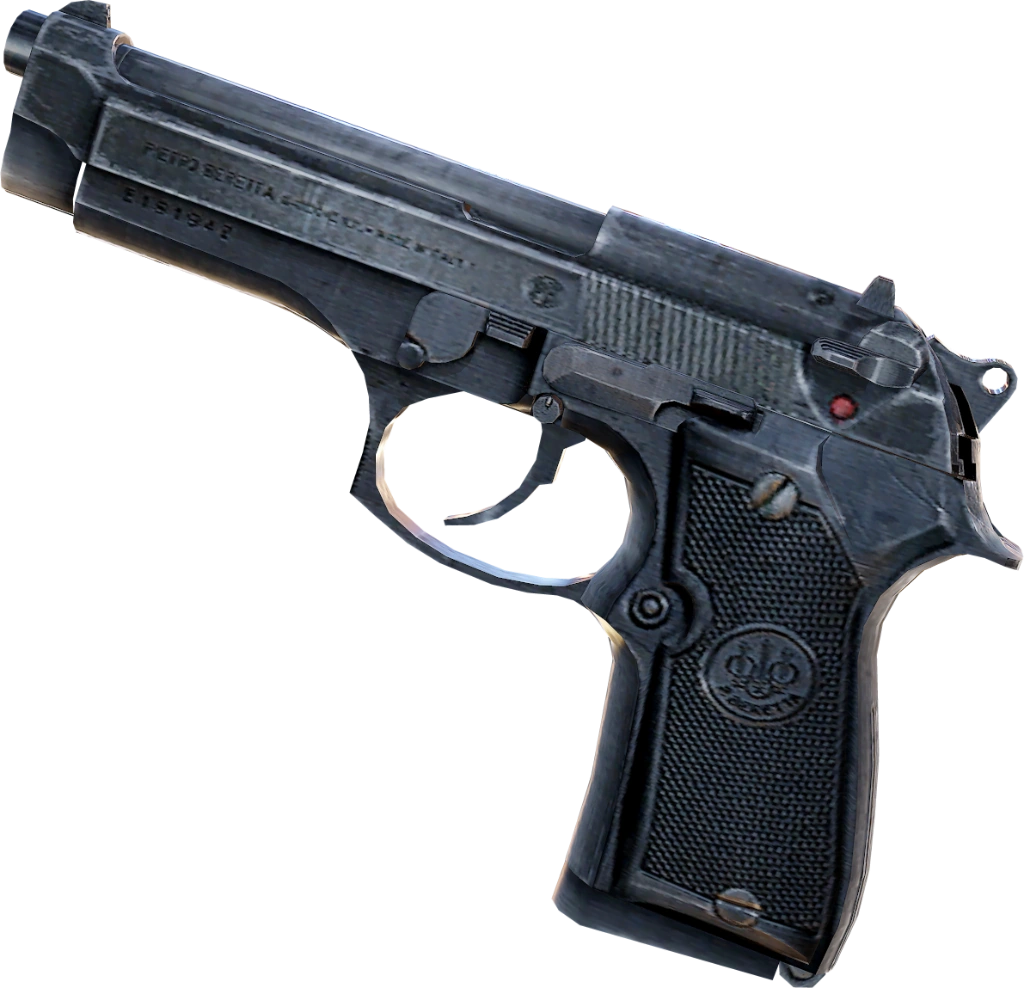

Всем привет! Недавно я изготовил своими руками макет пистолета Beretta M9 из игры Сталкер. Там он называется "Марта". По сути, игровая модель отличается от реальной только покраской и застариванием, которое я постарался повторить. Ниже, как всегда будет ссылка на ролик с изготовлением, а также шаблон макета. Тут вкратце поведаю о самоделке и её создании.

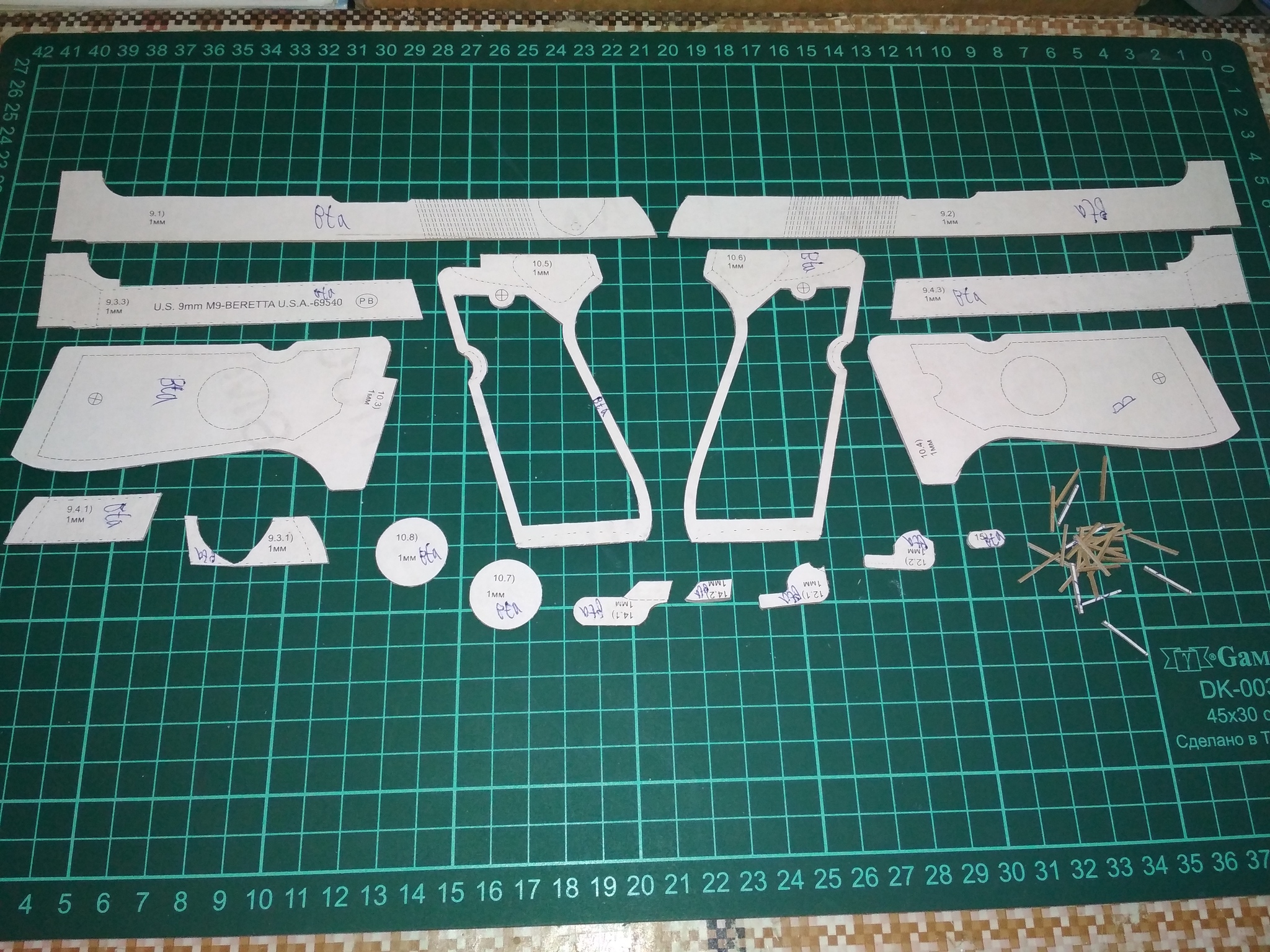

Детализация из картона толщиной 1мм.
Поперечная передняя стенка рукоятки. Если вырезать по слоям, то она вечно расслаивается.
Вот как выглядит изнутри затвор. Состоит из передней части, заднего вкладыша и боковушек.

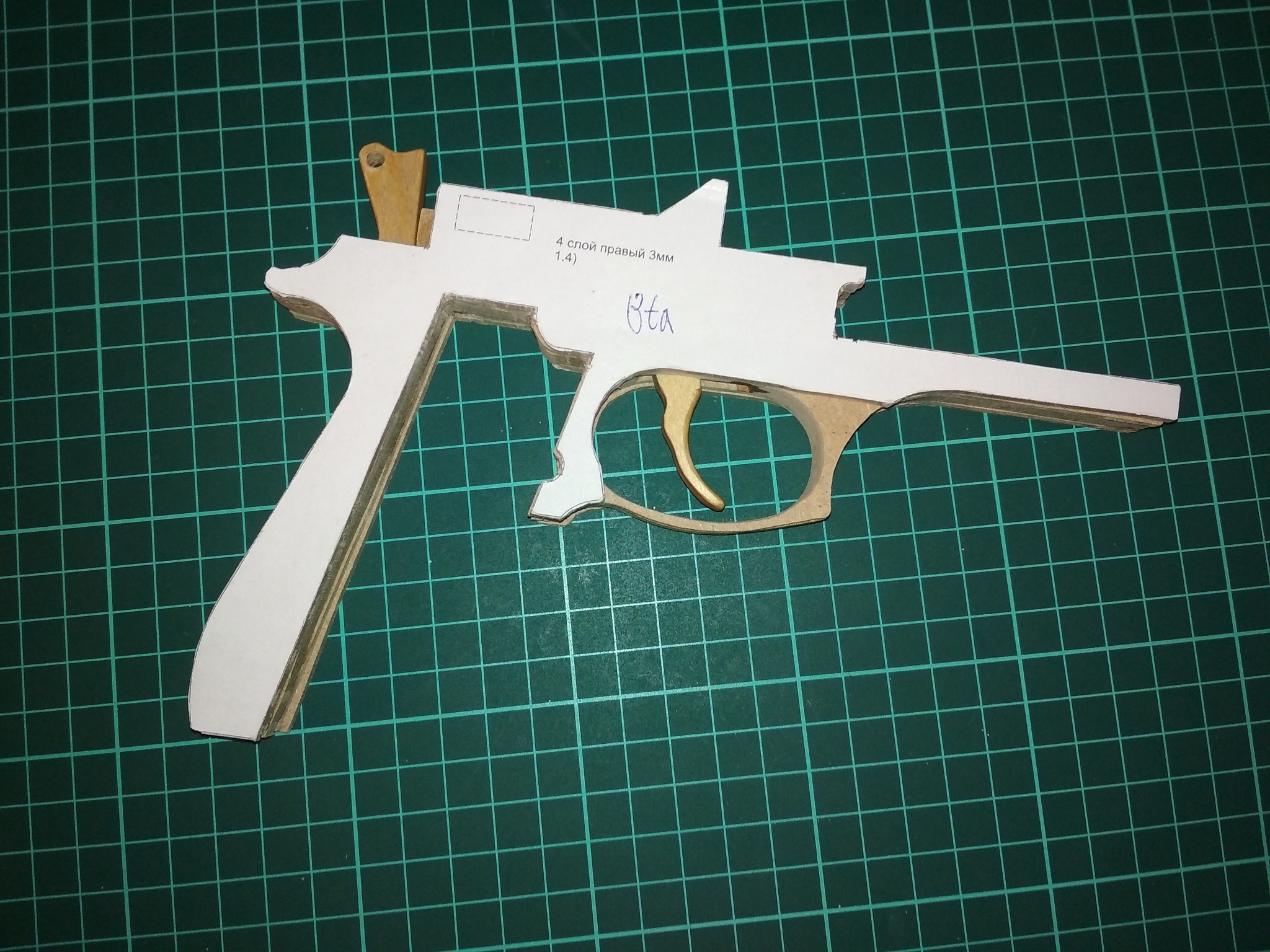

Самоделка состоит из слоёв МДФ, выпиленных электролобзиком, переплётного картона и бумаги. Чтобы уместить все механизмы, пришлось пожертвовать правильной шириной Беретты. Мой макет получился несколько толще.
Зато поместились все запланированные механизмы и подвижные элементы: подвижный спусковой крючок, курок, затвор, задержка затвора, а также кнопка фиксации магазина.
Спуск и курок двигаются по оси в виде гвоздика. Всё что должно возвращаться в начальное положение - возвращается при помощи пружин на сжатие.

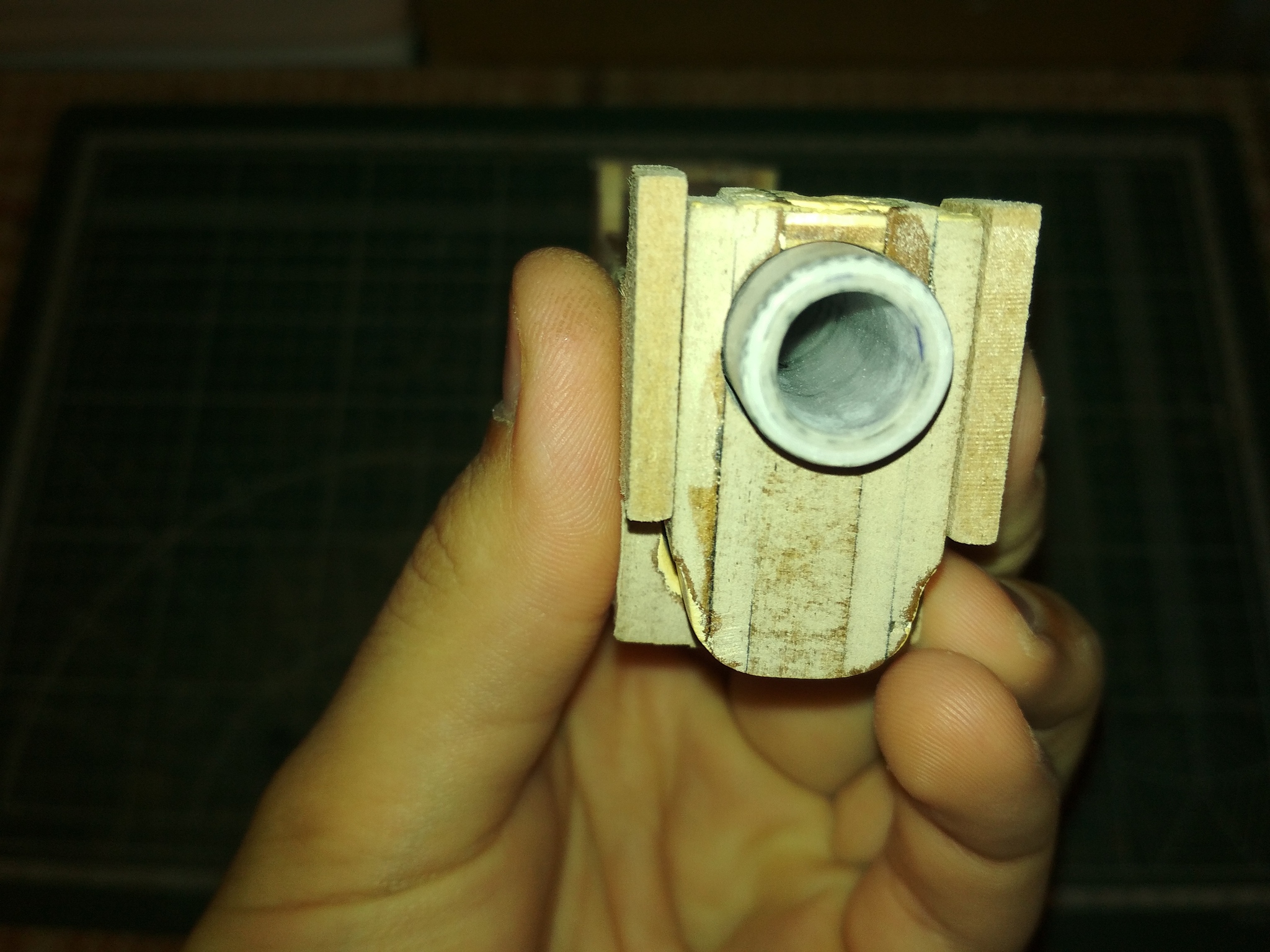

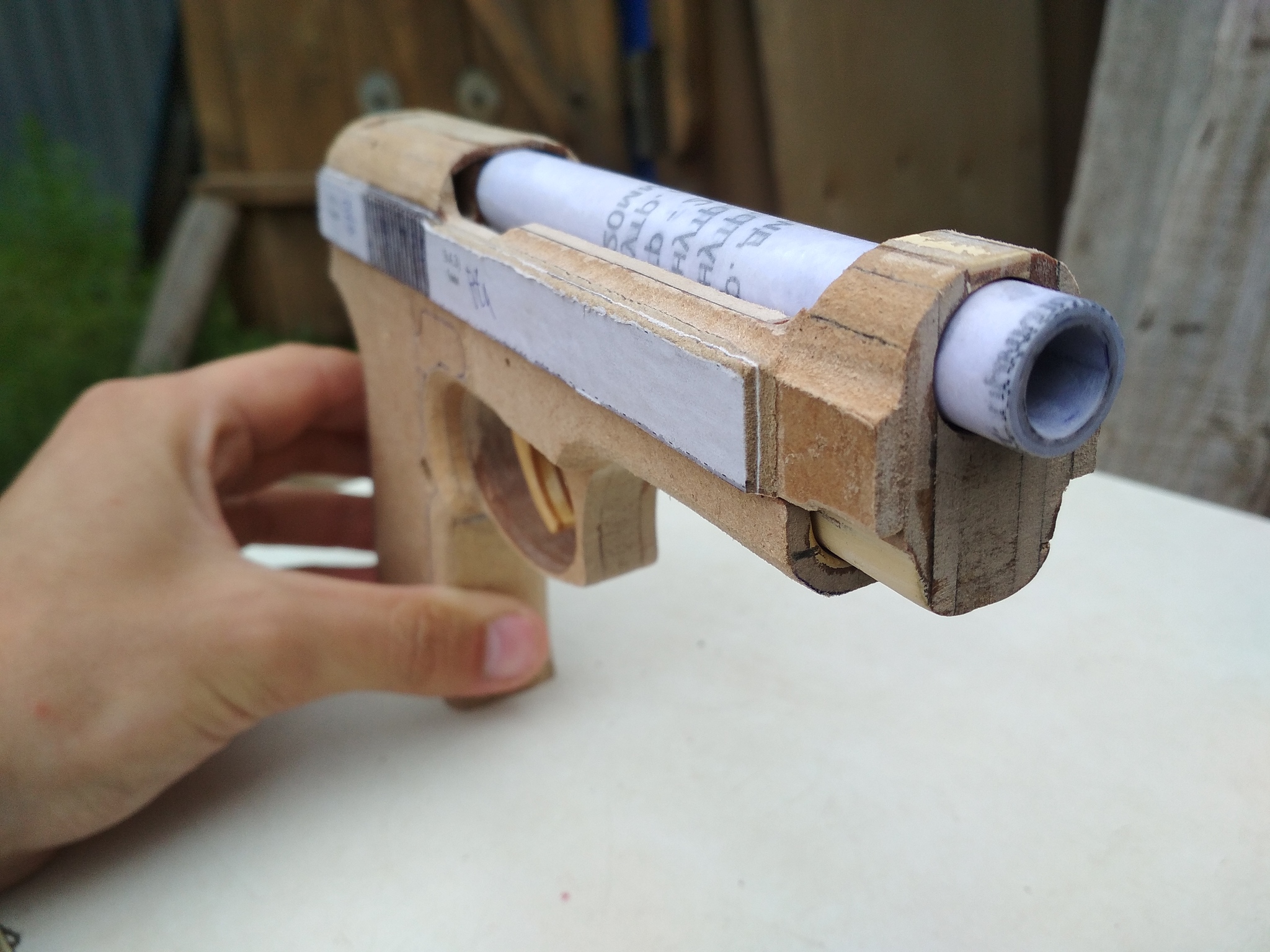

Ствол, скрученный из бумаги внутри передней части затвора.

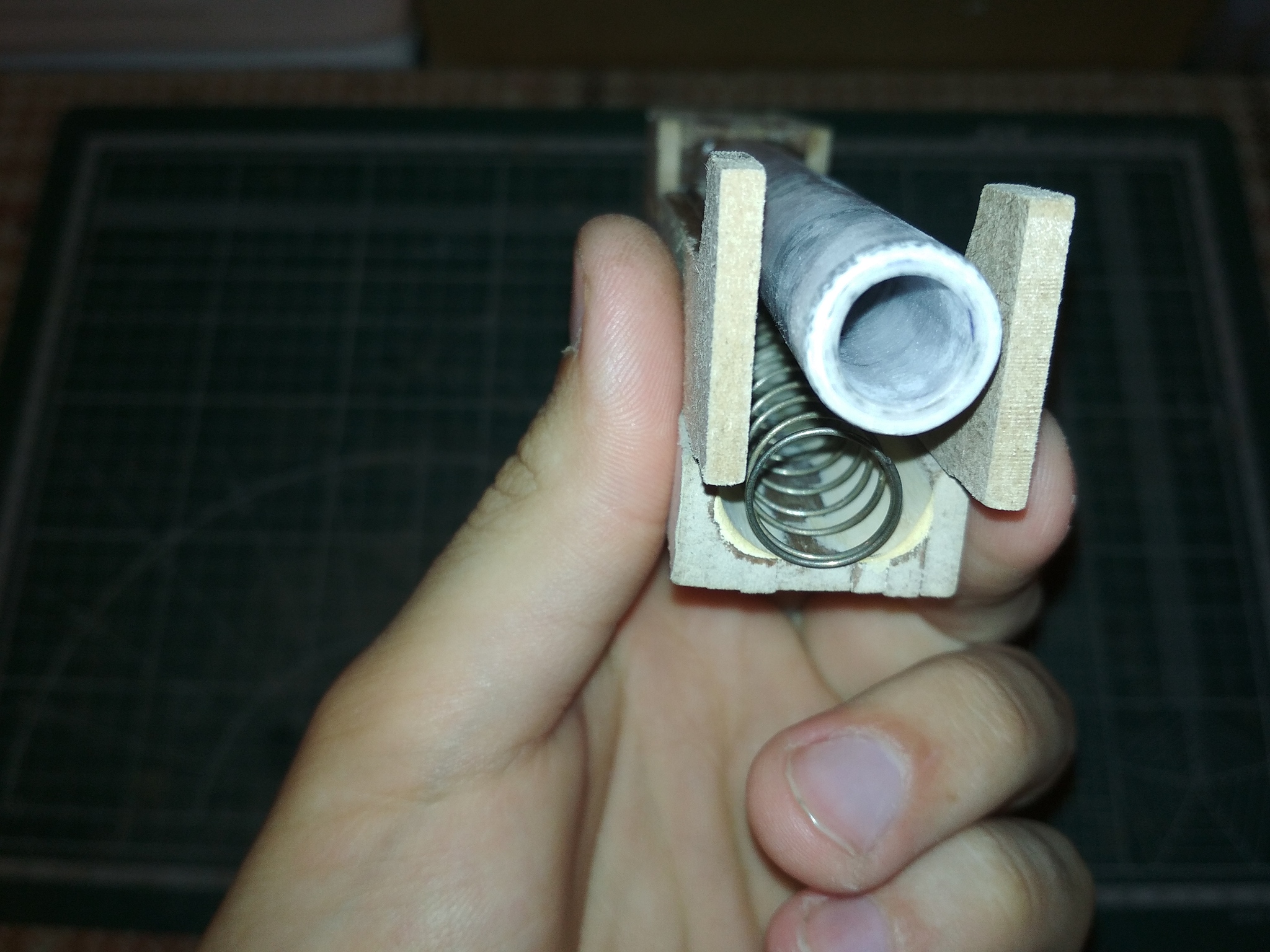

Пружина нашла себе местечко под стволом. Самое подходящее положение, где достаточно пространства для длинной пружины.

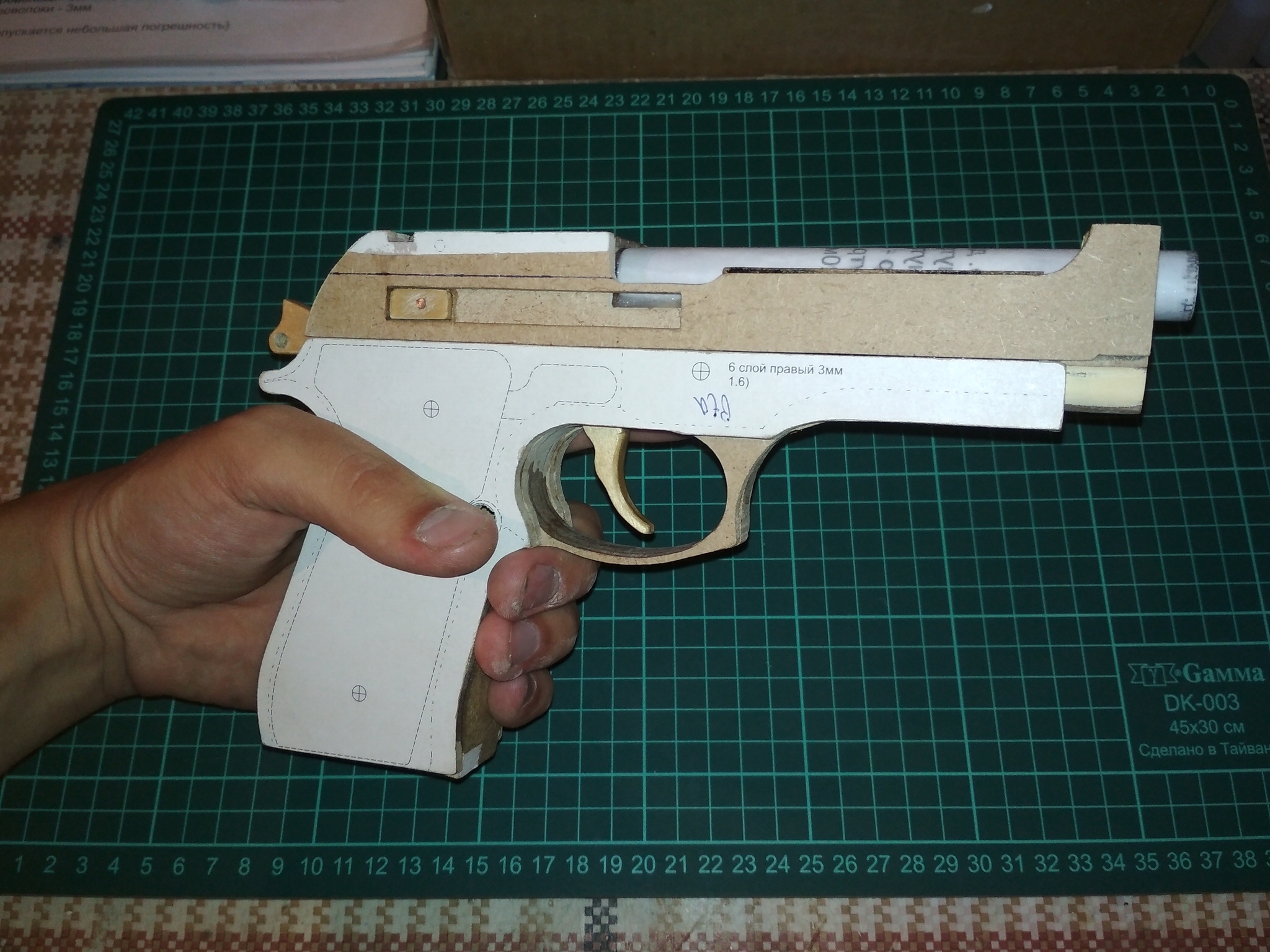

Самое сложное в поделке из дерева - затвор. Нужно избегать больших щелей между рамкой и главным механизмом, в то же время добиться безперебойного движения без лишнего трения, которое после покраски может вообще всё испортить. Также затвор своей передней частью должен свободно проходить через ствол и внутреннюю выемку рамки.
Ну и направляющие детали тоже следует подогнать под вырезы. Сначала примерка, потом сборка!

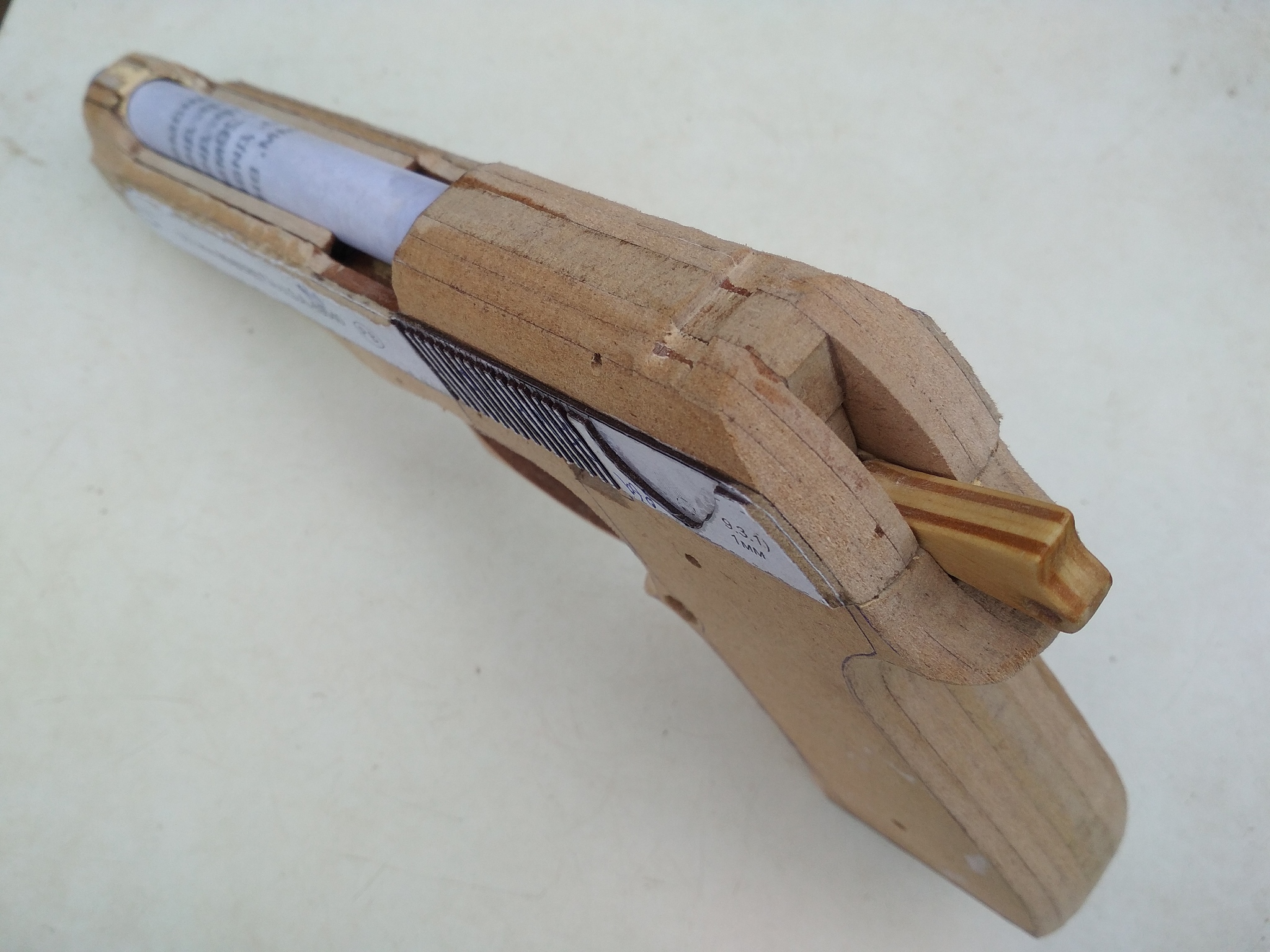

Далее приступил к обработке и приданию форм при помощи напильников и бормашины. Сначала необходимо выровнять перепады между слоями, затем уже делать спуски, закругляя углы.
Надо отдать должное итальянским конструкторам данного пистолета. Дизайн у реального образца очень красивый, во многом благодаря форм-фактору.
До шпаклёвки лучше пройтись наждачной бумагой, чтобы сгладить обработанные области. Также перед шпатлеванием я привык пропитывать картонные элементы суперклеем, чтобы мохров не было.
Даже плоскости лучше отшлифовать мелкозернистой наждачки. Даже у МДФ имеется текстура, которая видна после покраски, если забить на обработку.

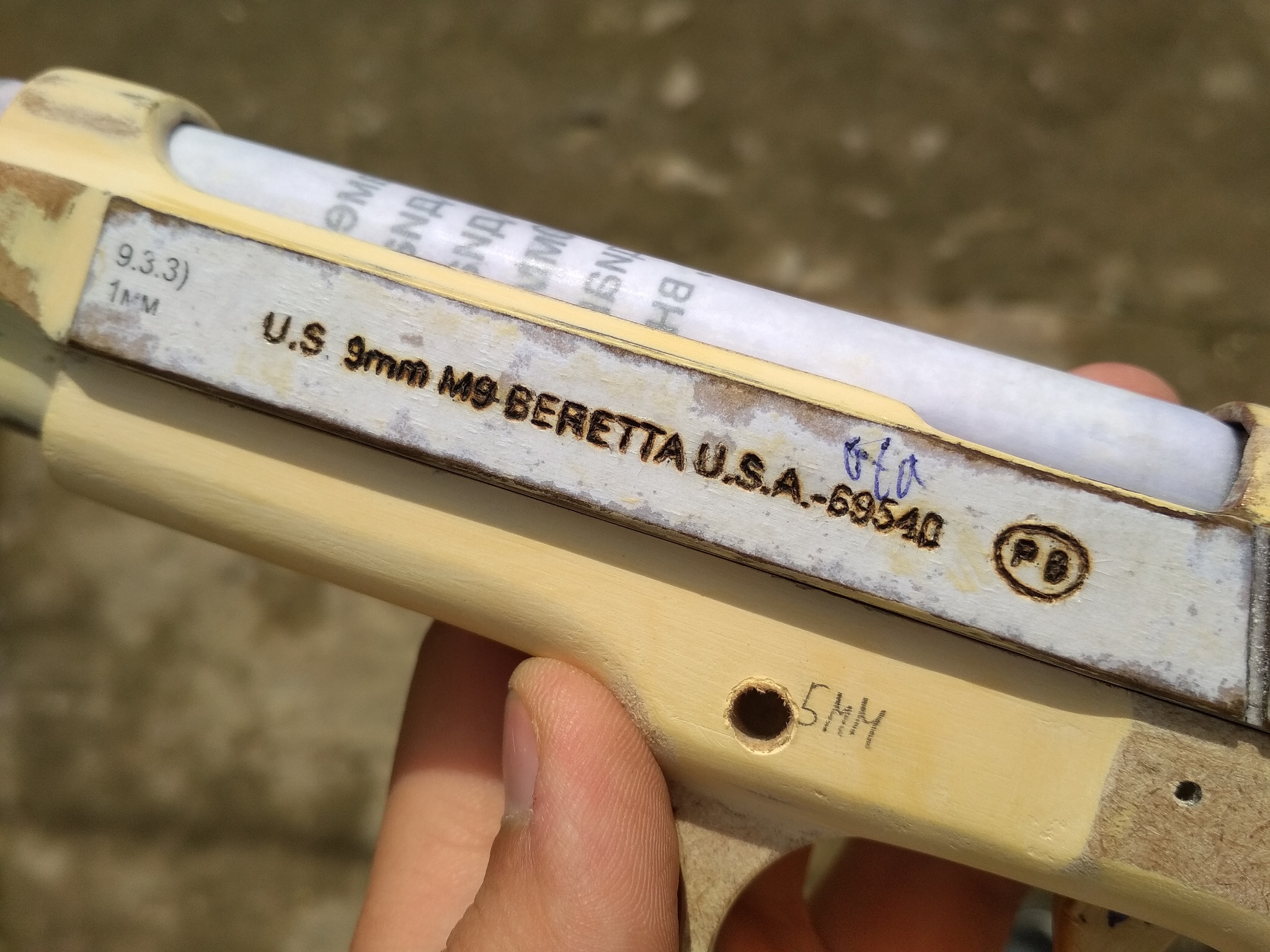

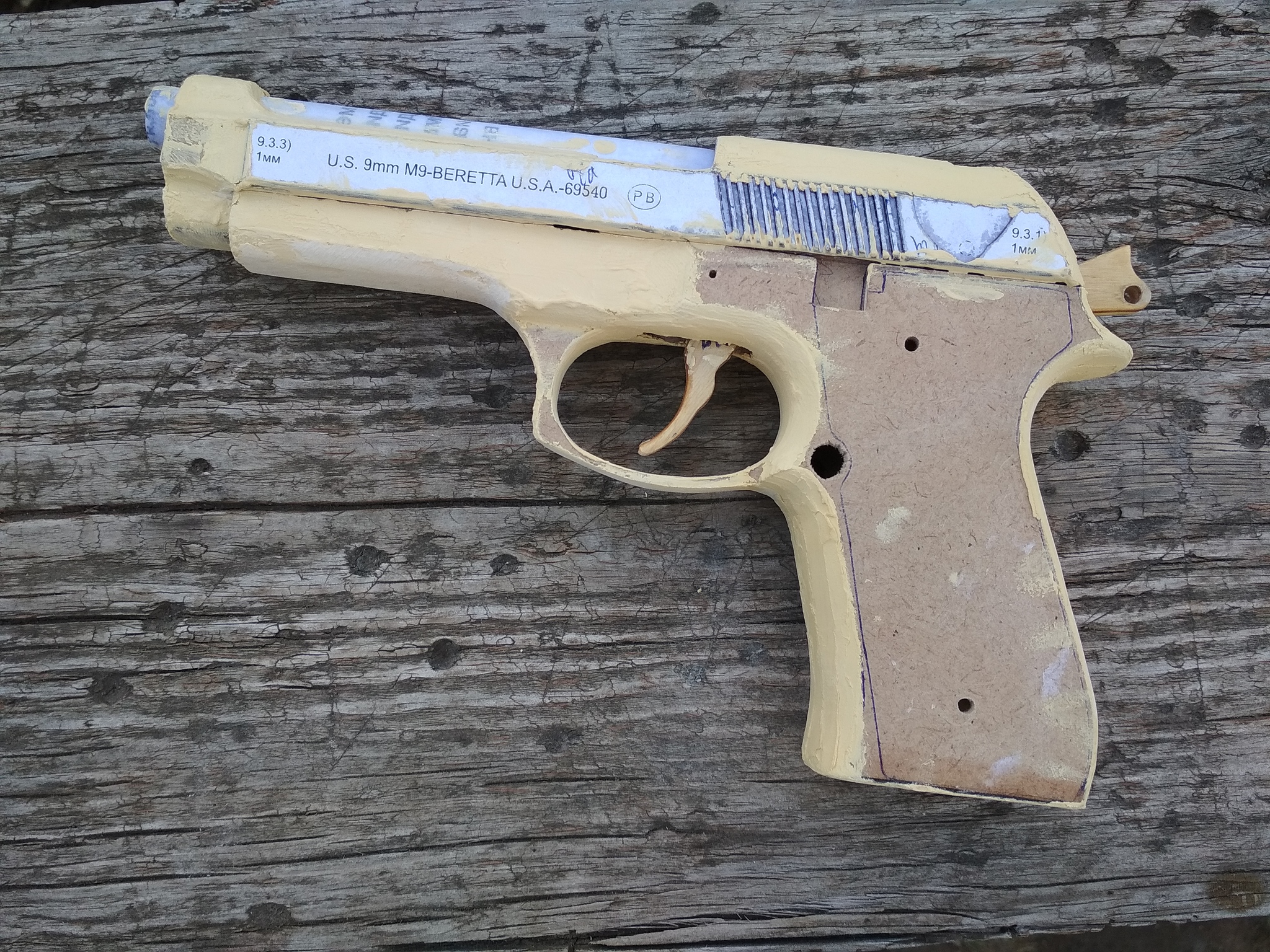

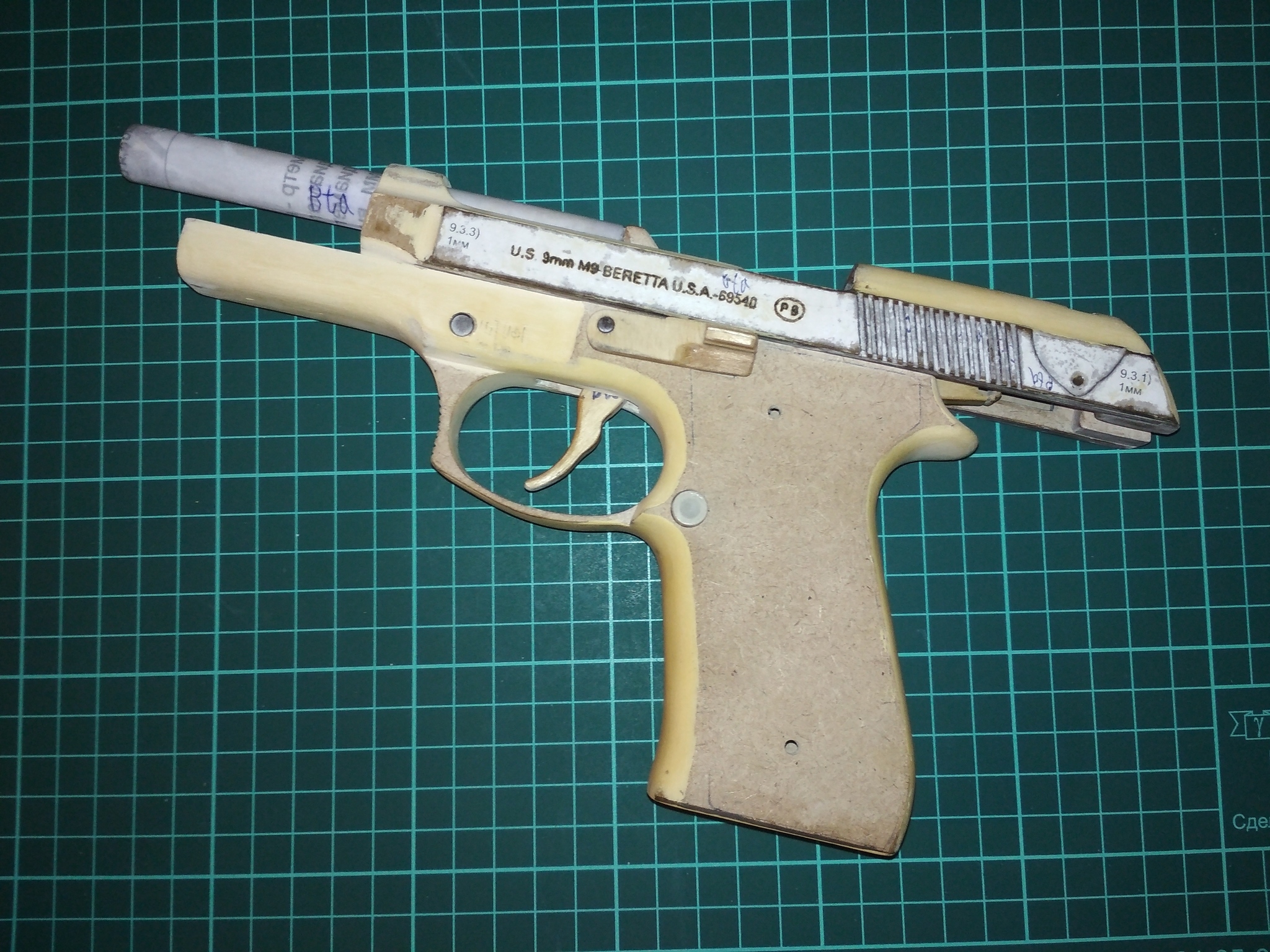

Когда все поверхности избавлены от неровностей, можно приступать к добавлению мелочей. Вот тут я допустил ошибку. В сталкере используется модель 92FS, о чём говорят маркировки на итальянском. Я же сделал надписи, ориентируясь на американскую модификацию M9. Внешне они почти не отличаются, кстати.
Накладки рукоятки - отдельные составляющие. В качестве противоскользящих вставок использовал ребристые части одноразовой посуды.
МДФ, картон, пластик и качественная обработка.
Кнопка фиксации магазина из бумаги на месте, как и затворная задержка из фанеры. Из фанеры делаю разную мелочёвку, в том числе мушку с целиком, спуск, курок. Фанера прочнее МДФ.

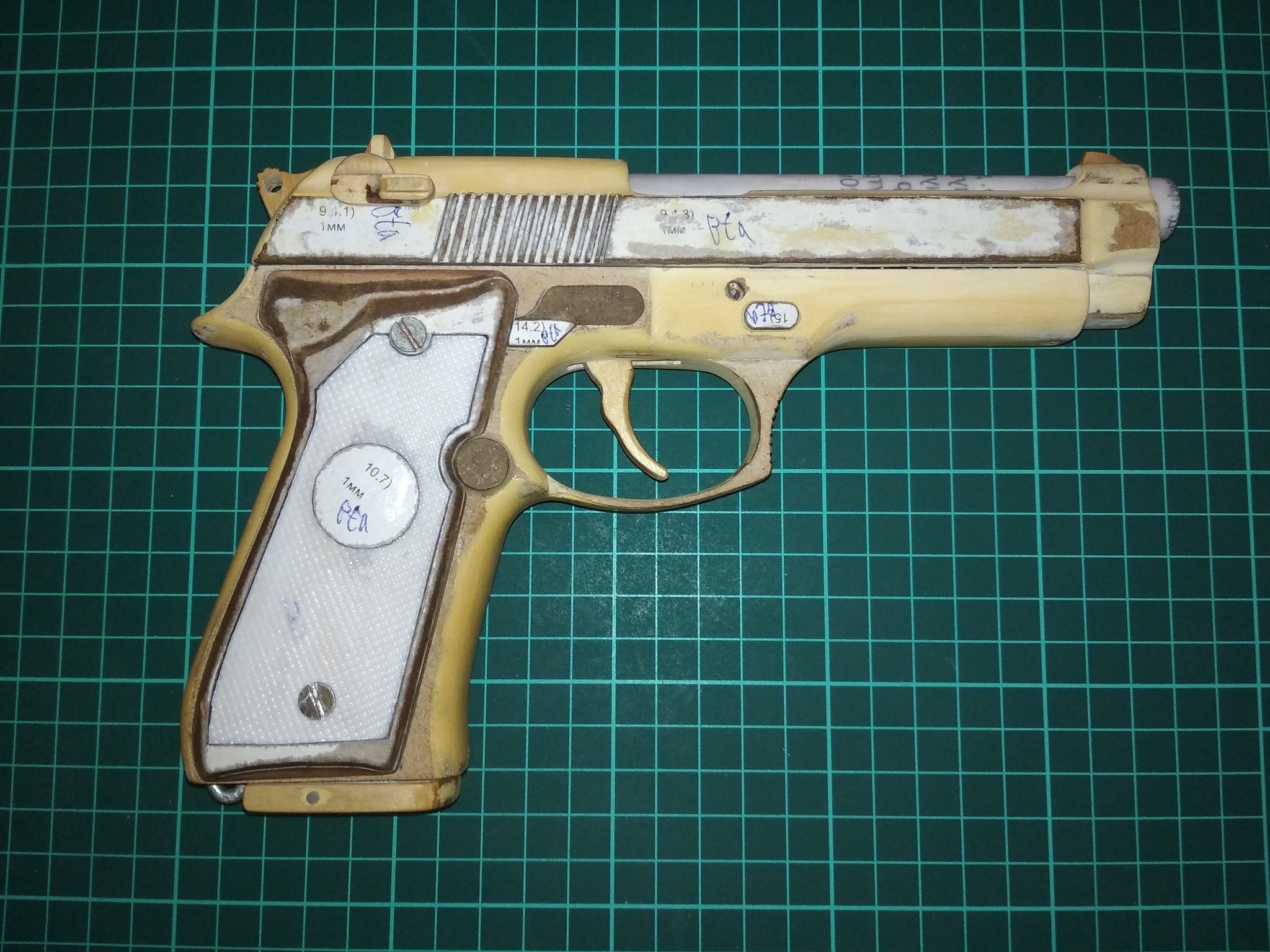

Вот так выглядит полностью детализированный макет Марты из Сталкер перед грунтовкой. Накладки фиксируются винтами под шлицевую отвертку.
Для покраски использовал чёрный матовый (Bosny flat black) и чёрный полуматовый (Vivido ral 9005) аэрозоли. Матовый для накладок, а полуматовый для всего остального. Чтобы приблизиться к игровому образцу, наносил потёртости методом сухой кисти, используя акриловый металлик. Ещё прошёлся по поверхностям наждачкой p1000 для добавления царапин. Вот что получилось:
Спасибо за внимание!
