Устройство РЕТОМ-21 осуществляет измерение:

- воспроизводимого тока, напряжения, частоты и фазового угла;

- внешнего напряжения (одновременно 2 канала), тока, частоты и фазового угла;

- всех видов временных характеристик (срабатывание, возврат, длительность,

разновременность, вибрация) различных реле и коммутационных аппаратов;

- полного, активного и реактивного сопротивления (исходя из известных входных параметров:

тока, напряжения и угла между ними) с учетом схемы подключения;

- полной активной и реактивной мощности (исходя из известных входных параметров: тока,

напряжения и угла между ними).

Устройство РЕТОМ-21 имеет расширенную логику управления:

- переключение между двумя заранее заданными частотами одного сигнала;

- переключение между двумя заранее заданными значениями выходного напряжения одного

сигнала;

- переключение фазы сигнала на 180 эл. градусов;

- одновременное управление двумя каналами, позволяет имитировать различные виды аварии;

- внешний пуск позволяет проверять АПВ и расширяет возможности использования его

совместно с другими испытательными системами.

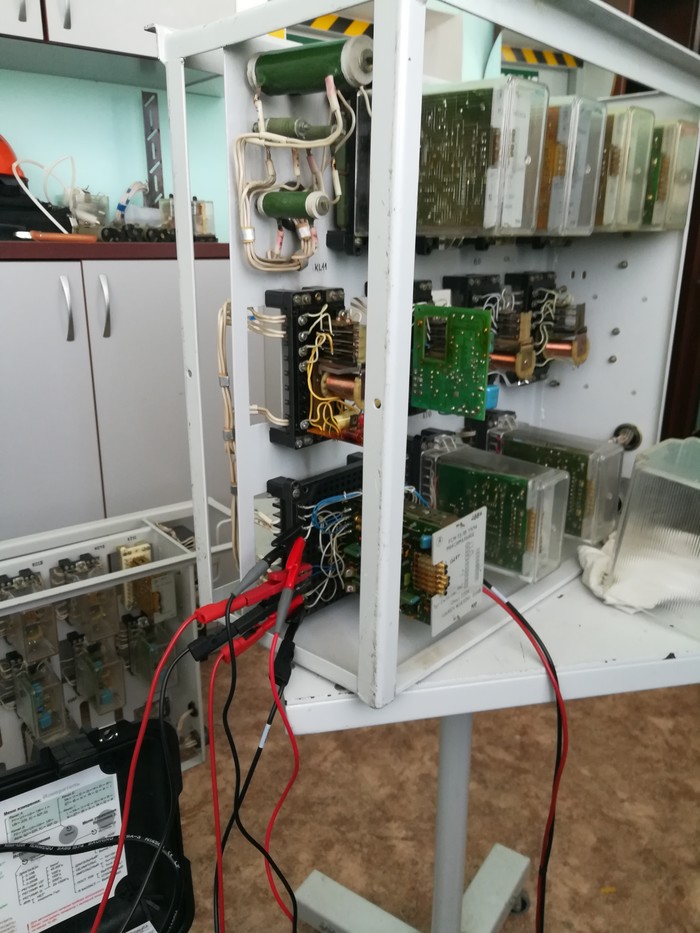

Устройство РЕТОМ-21 позволяет проводить проверку и настройку практически всех типов реле

(тока, напряжения, частоты, мощности, времени, указательных, промежуточных, и т.д.) и другого

электрооборудования в схемах релейной защиты:

- максимального или минимального реле тока типа РТ-40, РТ-140, РСТ-11...РСТ-14 и др.;

- реле тока с зависимой временной характеристикой типа РТ-81...РТ-86, РТ-91 … РТ-95 и др.;

- реле защиты от замыкания на землю типа РТЗ-51;

- реле максимального и минимального напряжения типа РН-53, РН-54, РН-153, РН-154, РН-51,

РНН-57, РСН-11 ... РСН-18 и др.;

- реле частоты типа РЧ-1, РЧ-2, РСГ-11 и др.;

- реле мощности типа РМ-1, РБМ-177, РМ-12 и др.;

- реле сопротивления типа КРС-1 (кроме круговой характеристики срабатывания, так как

отсутствует возможность выдачи напряжения UCO);

- реле времени всех типов, например: РВ-100, РВ-200, РВ-01, РВ-03, РСВ-13, РСВ-01-1 и др.;

- всех видов промежуточных и указательных реле, типа РП-23, РП-25, РП-251...РП-255,

РП-16-1... РП-16-7, РП-17-18, РУ-21 и др.;

- направленных защит, типа КЗ-9, КЗ-35...КЗ-37 и др.;

- встроенных в защиты функций АПВ (однократных);

- ячеек КРУ 6-10 кВ с микропроцессорной защитой;

- комплектов блок-реле типа КИВ-500Р;

- широкой номенклатуры низковольтных аппаратов управления (в том числе реле управления,

контакторы и электромагнитные пускатели);

- измерительных трансформаторов тока, в том числе, построение кривых намагничивания;

- измерительных трансформаторов напряжения;

- измерение сопротивления нагрузки вторичных цепей тока и напряжения для устройств

релейной защиты;

- блоков питания серии БП-11, БП-1002, БПЗ-401, БПЗ-402 и др.;

- снятие векторных диаграмм;

- определение полярности (направления) обмоток и т.д.
