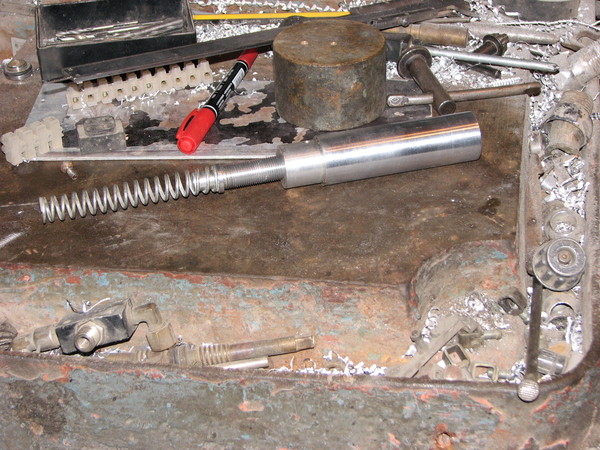

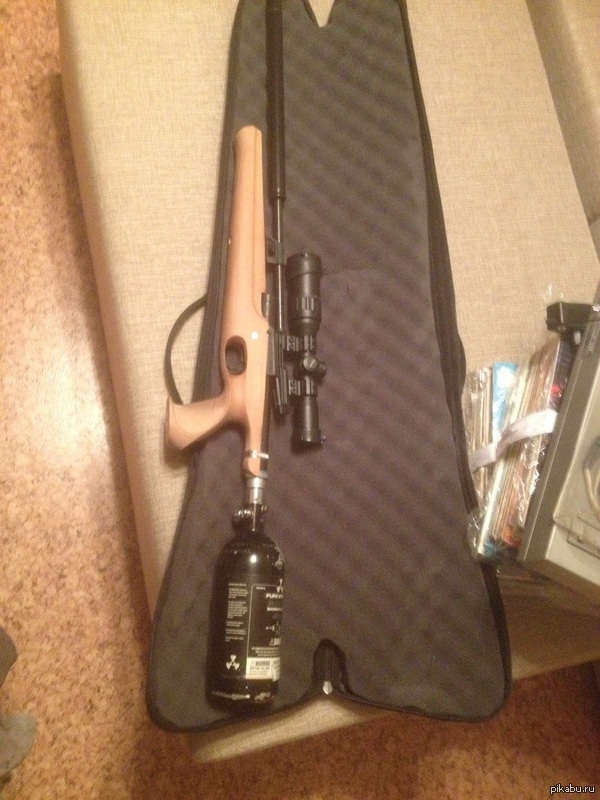

Продолжим делать ударник, хотя он готов, вкрутил ручку, примерил пружину.

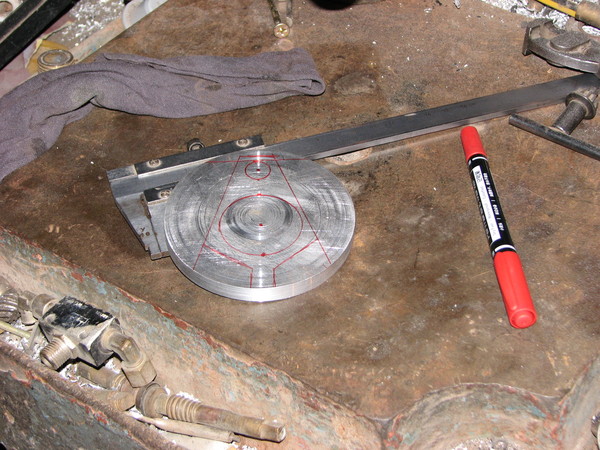

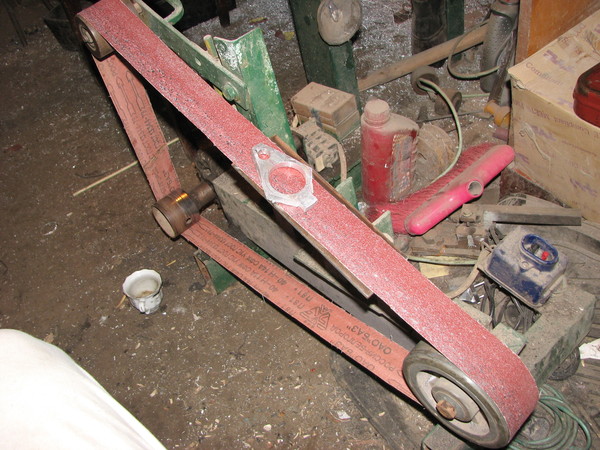

Теперь для установки приклада накерняю три отверстия, три - чтобы был более широкий диапазон регулировки.

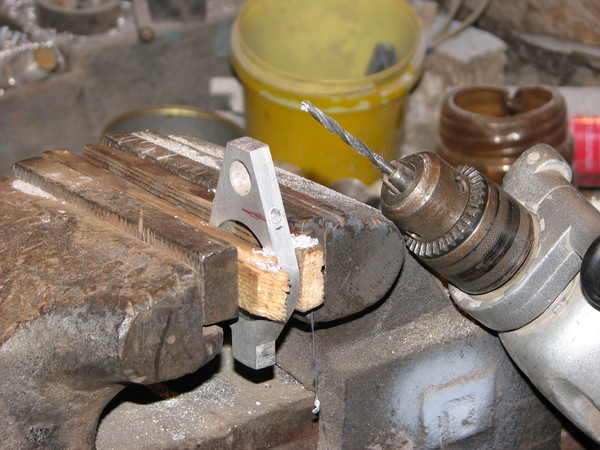

Сверлю отверстие под наклоном и нарезаю резьбу под крепежный винт.

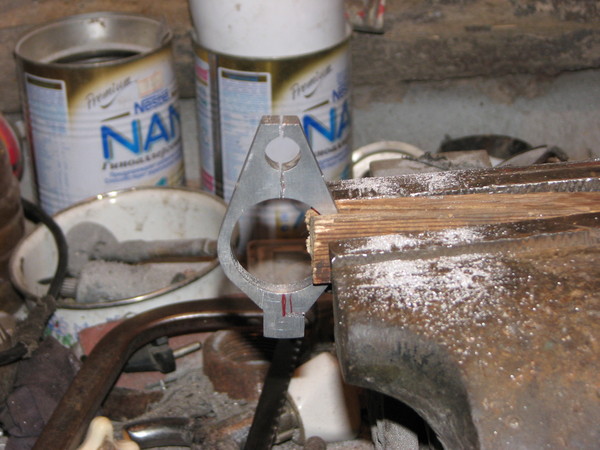

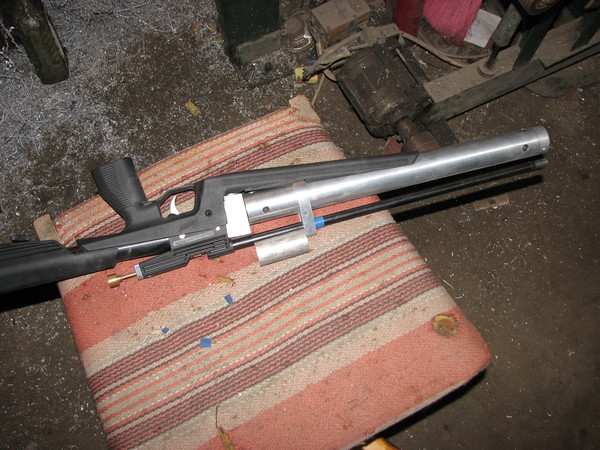

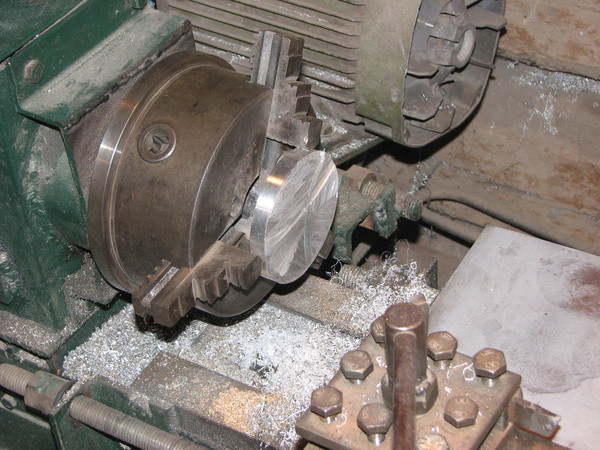

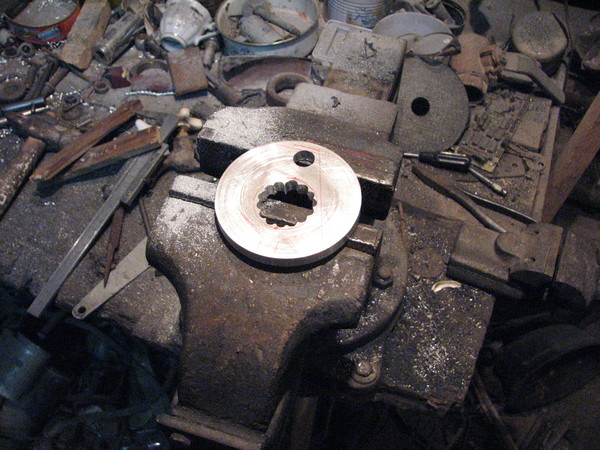

Все, эта часть тоже готова, осталось крепление прицела и глушитель. Приступаем к креплению оптического прицела, Для этого примеряем по длине кусок дюрали и обточив снаружи, сверлим отверстие чуть большее чем толщина ствола.

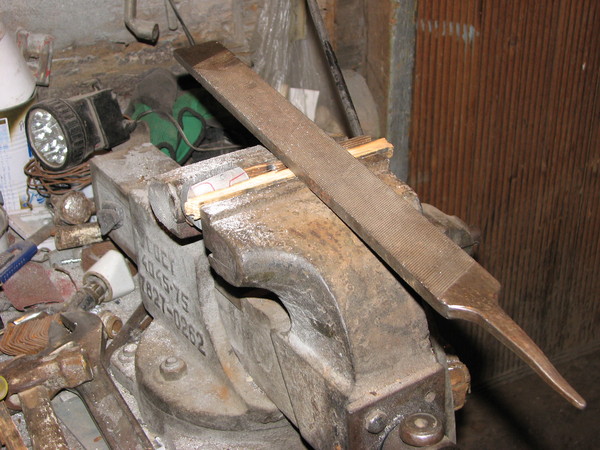

Теперь нам нужна площадка под планку вивера, заказанную на благословенном алиэкспрессе, поэтому зажимаем получившийся цилиндр боком и с двух сторон снимаем металл, делая площадки.

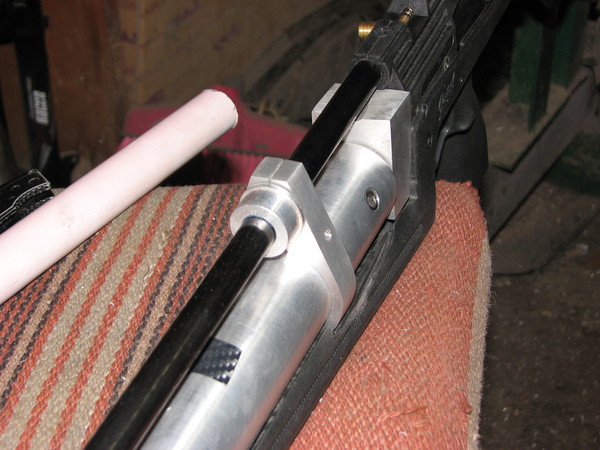

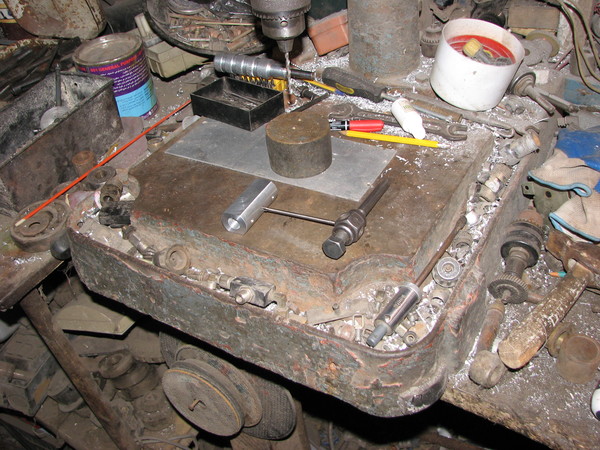

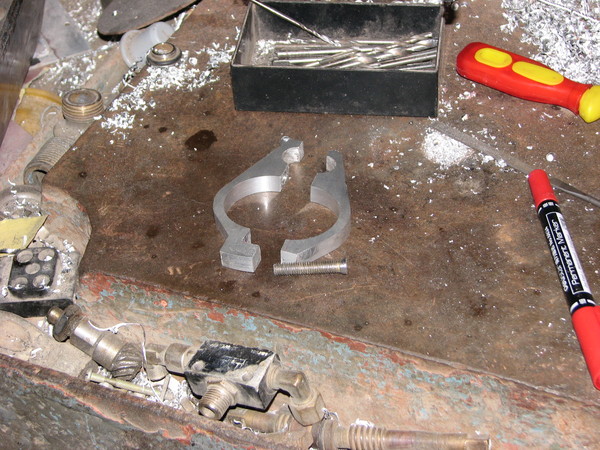

Плоские стороны будут располагаться вверх и вниз, выпуклые по бокам, соответственно по бокам делаем фиксацию ствола, сверлим с каждой стороны по три сквозных отверстия под болт М6.

Режу резьбу и специальной фрезой делаю конусную проточку под потайные винты.

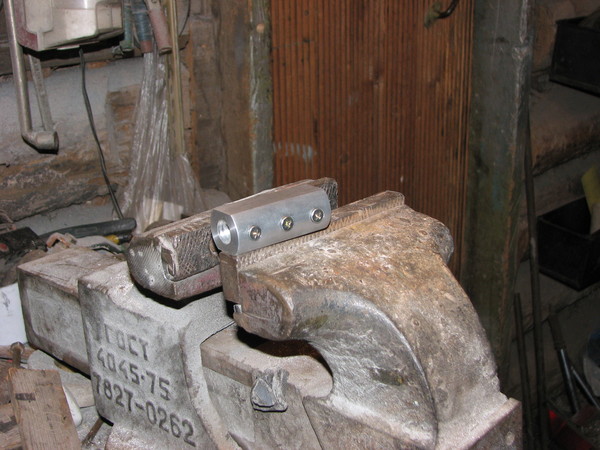

Вот что получилось.

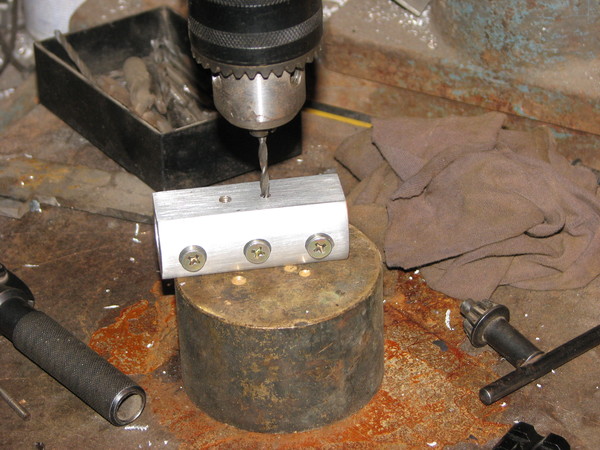

Делаем отверстия под крепление планки вивера, режем резьбу.

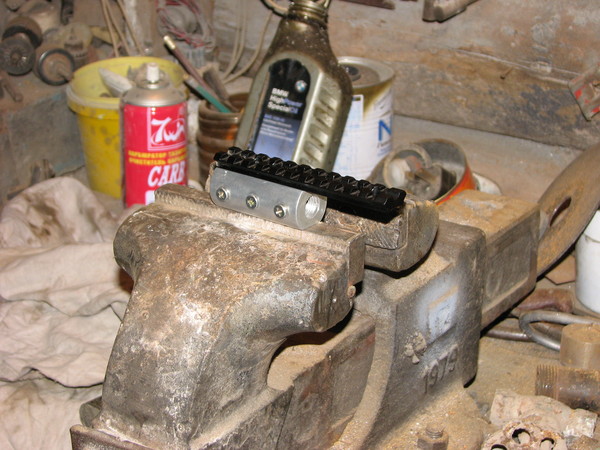

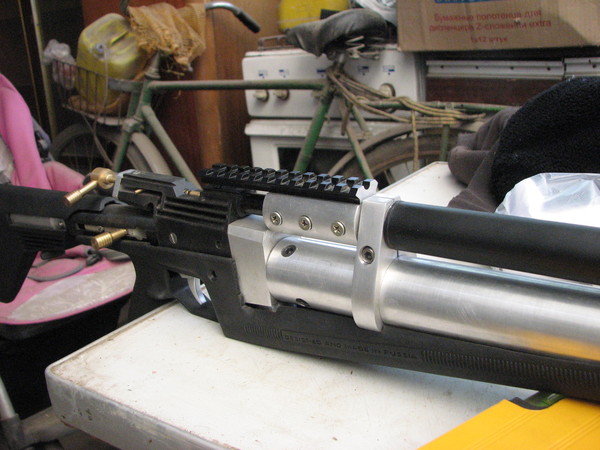

Прикручиваем и кронштейн готов.

Теперь глушитель, или как его называют - саундмодератор (далее модер).

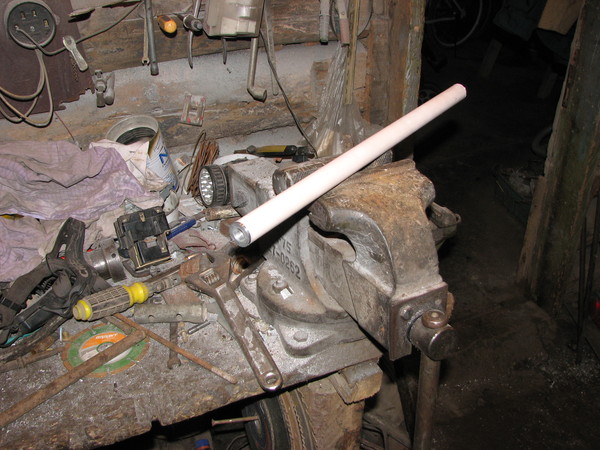

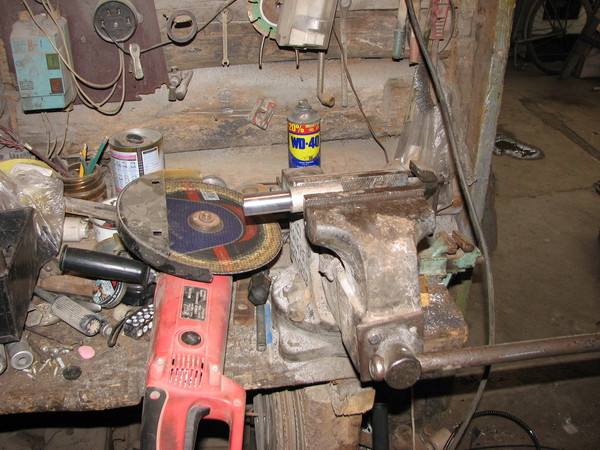

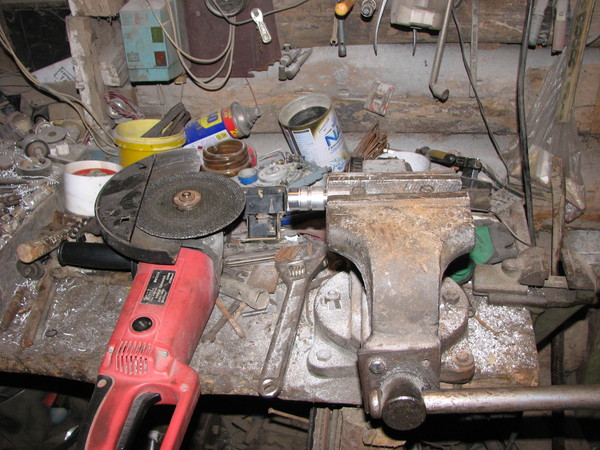

Нашел тонкостенную дюралевую трубу, пикантного розового цвета и отрезал по длинне.

Задняя пробка модера точится из неудачно проточенного и забракованного корпуса клапана, сверлится, отрезается, торцуется и примеряется.

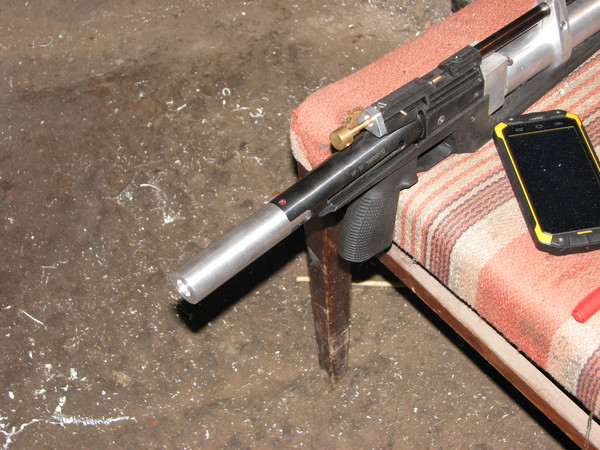

Запрессовал в трубу.

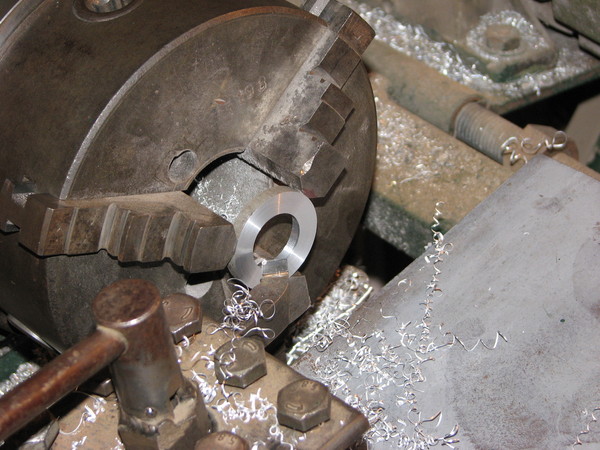

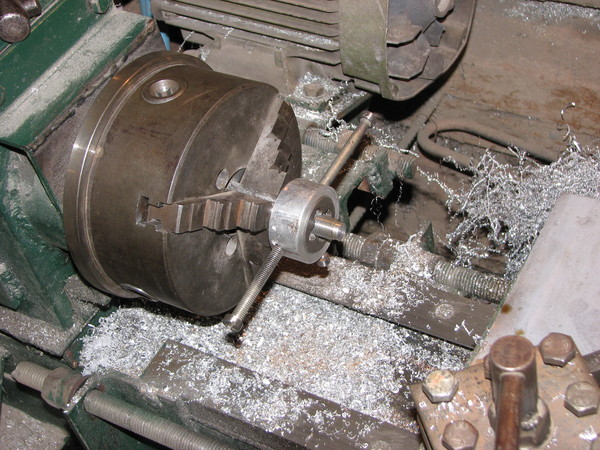

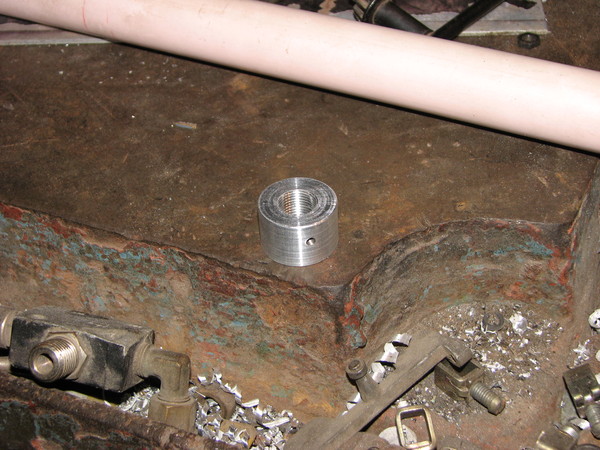

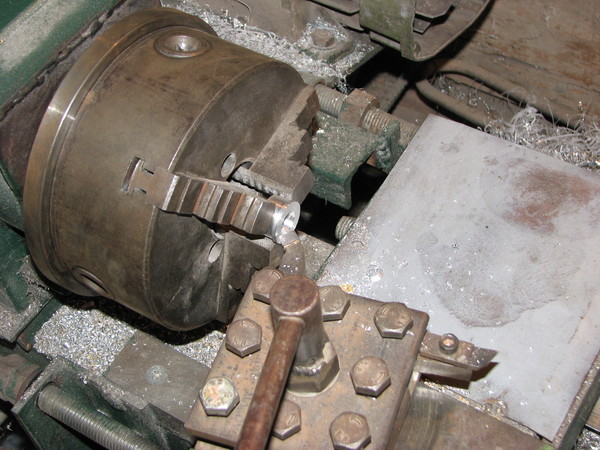

Далее гайка накручивающаяся на ствол, там все просто, обточил, просверлил, нарезал резьбу.

Первые части:

http://pikabu.ru/story/kak_ya_delal_pcp_vintovku_4373430

http://pikabu.ru/story/kak_ya_delal_pcp_vintovku_chast_2_437...

http://pikabu.ru/story/kak_ya_delal_pcp_vintovku_chast_3_437...

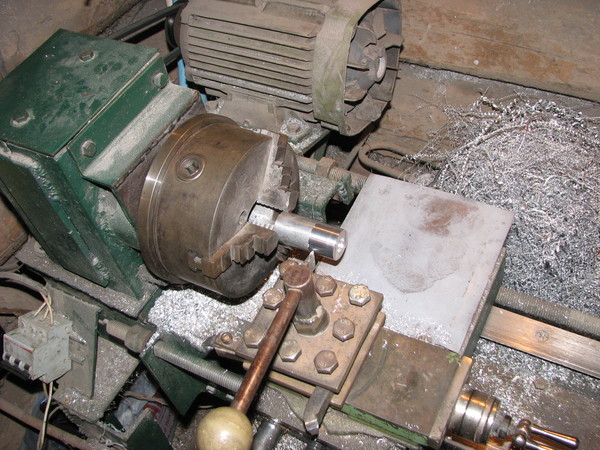

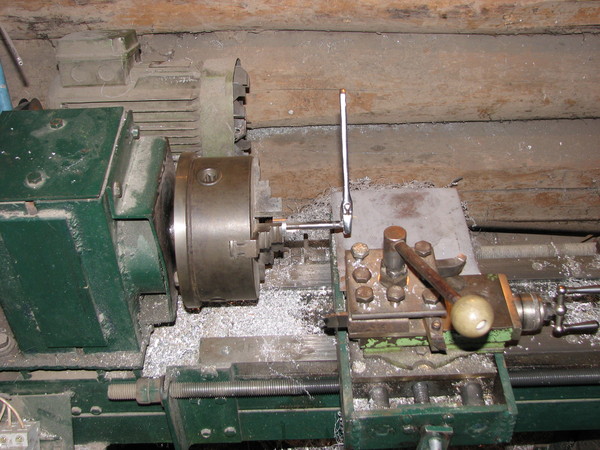

Приступаем к боевому клапану, для этого протачиваю дюралевую болванку с минимальным зазором к трубе компрессора винтовки, размечаю местоположение отверстия через которое будет поступать воздух и посадочные места под резинки уплотнений.

Протачиваем канавки под резинки.

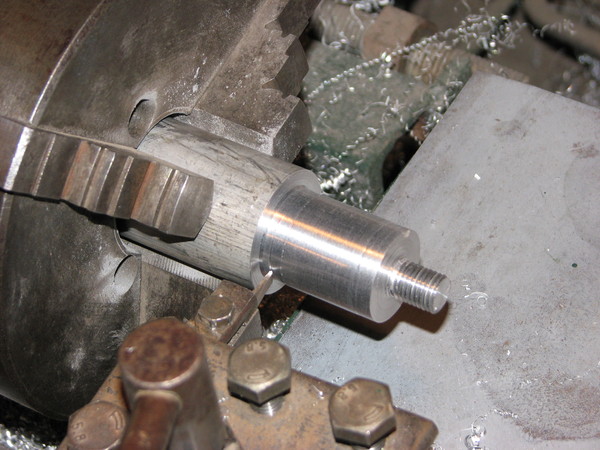

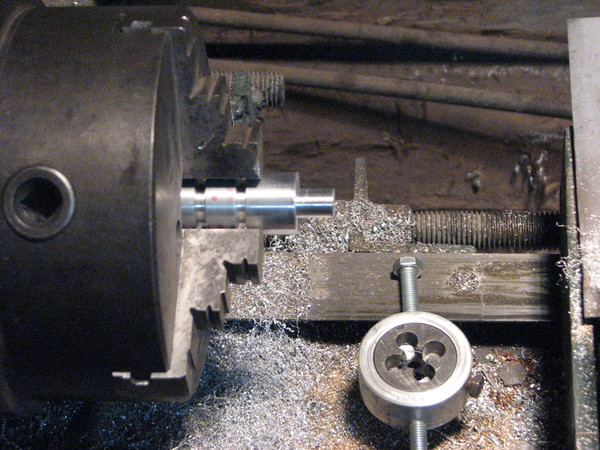

Переворачиваю и протачиваю под резьбу, этой резьбой корпус будет вкручиваться в переходной кубик, который мы делали в посте 3.

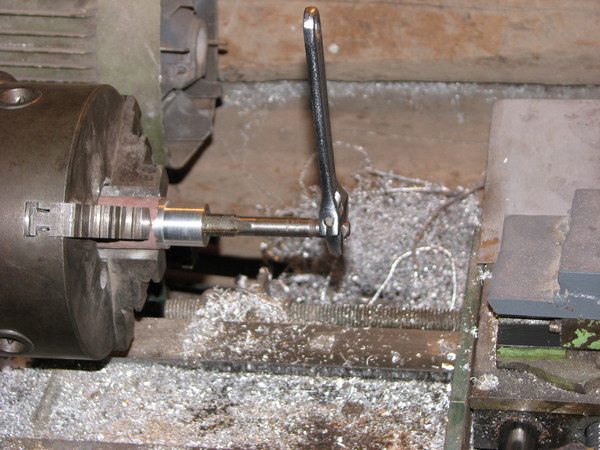

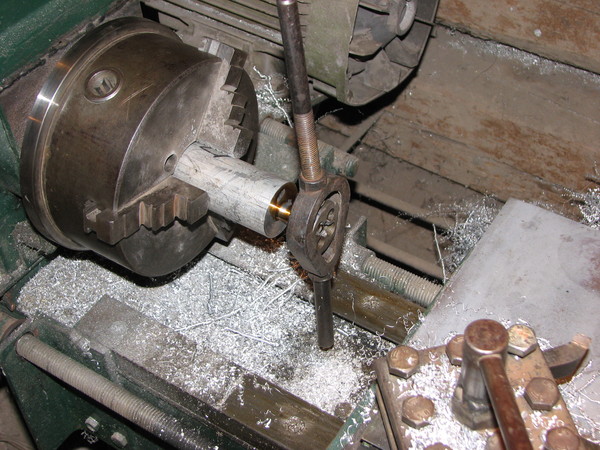

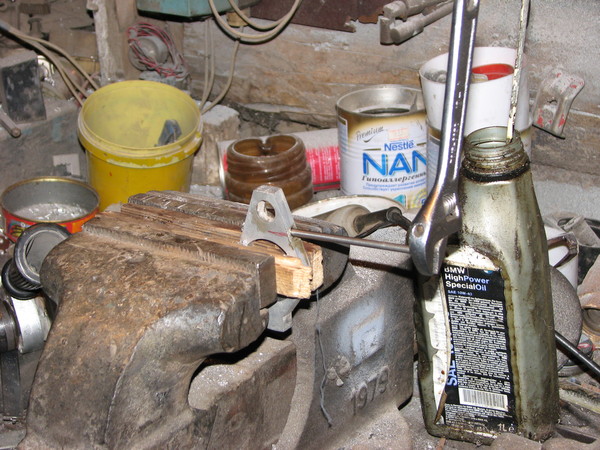

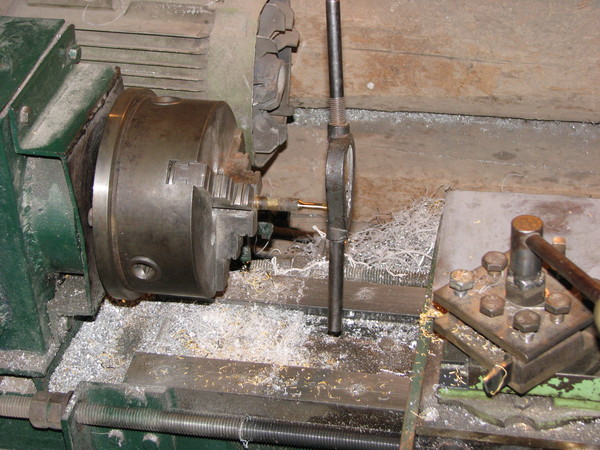

Для нарезки ровной резьбы, пришлось делать специальные оправки на лерки, иначе хоть чуть чуть, но резьба уходила в сторону.

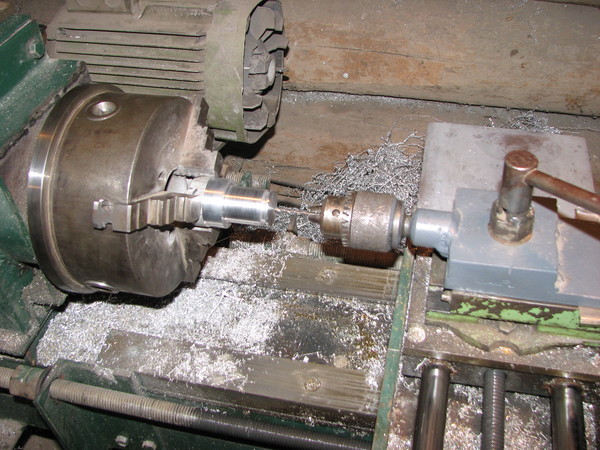

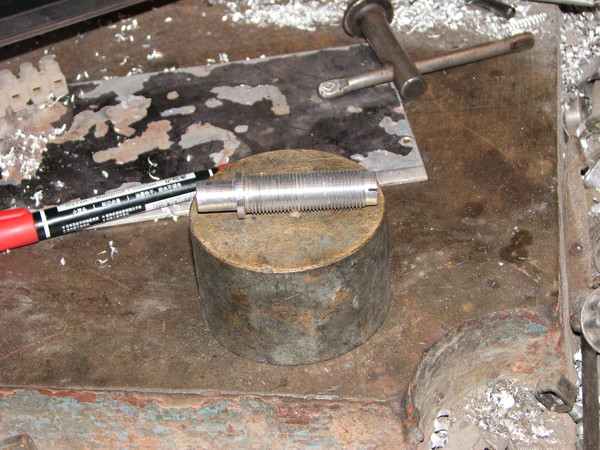

Нарезал резьбу и просверлил насквозь.

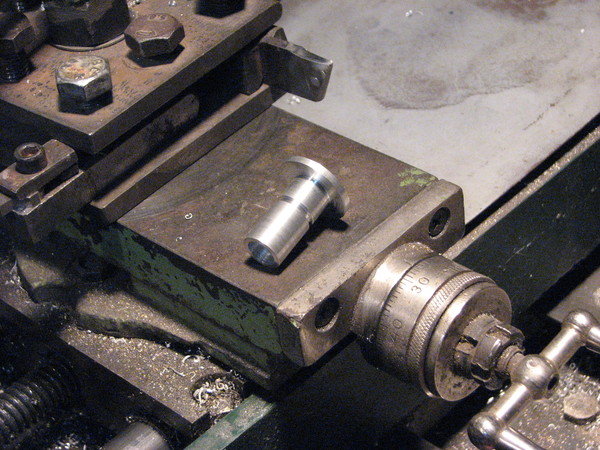

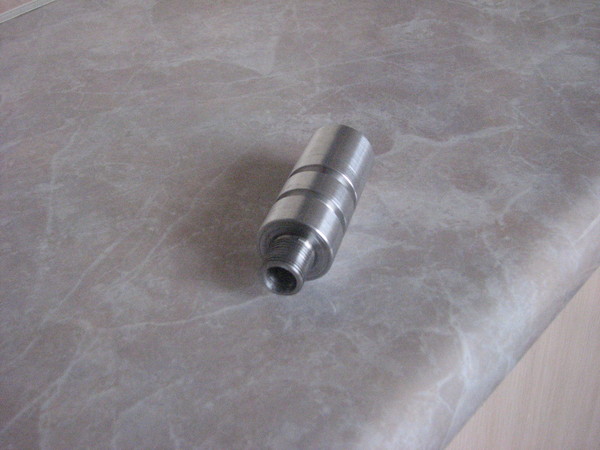

Вот что получилось, сам корпус готов.

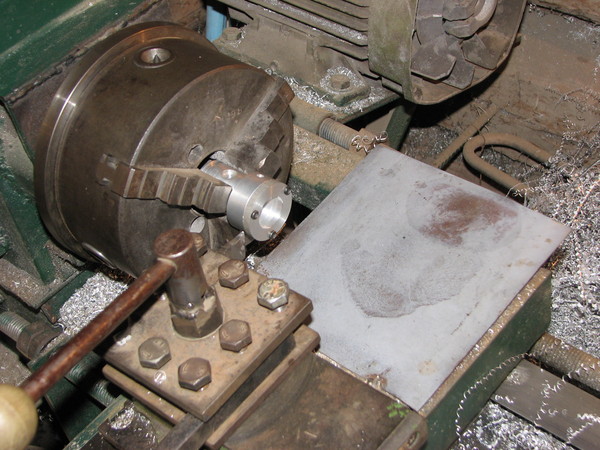

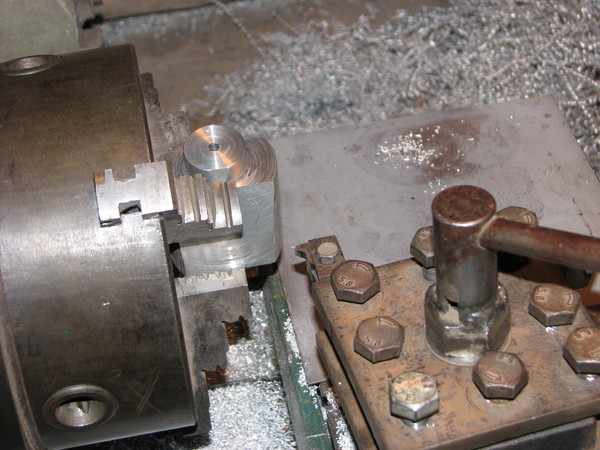

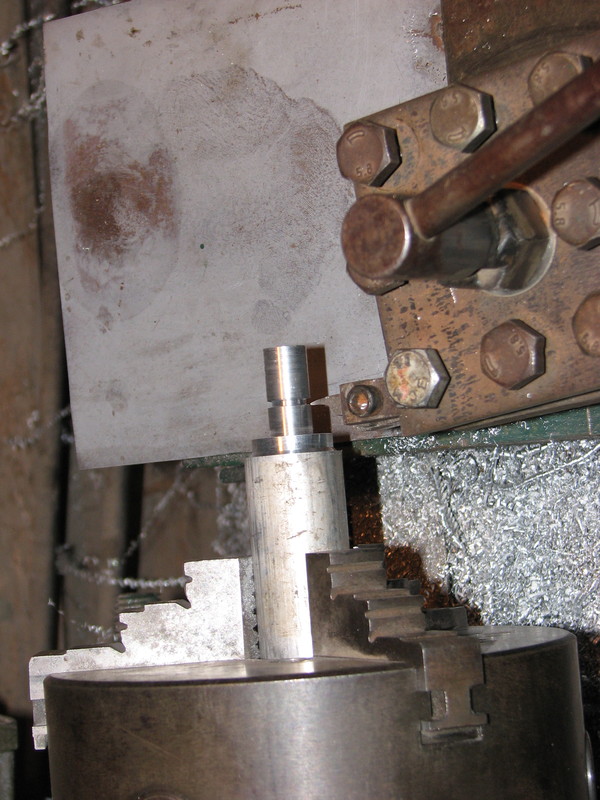

Теперь приступаем к крышке корпуса клапана, протачиваю такой грибок и делаю проточку под резинку уплотнения.

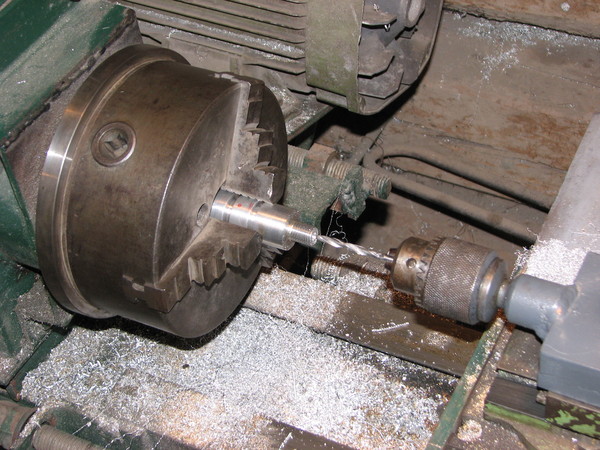

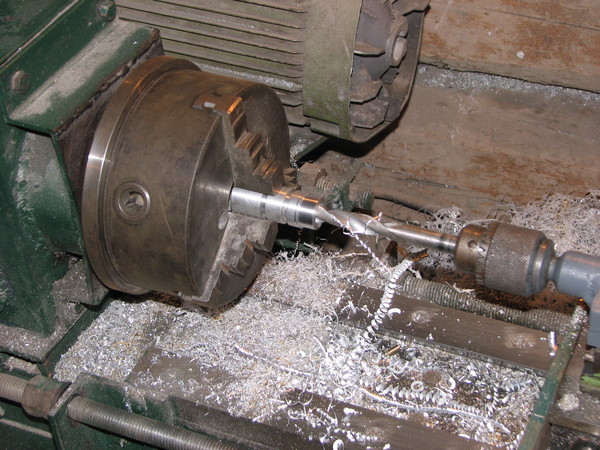

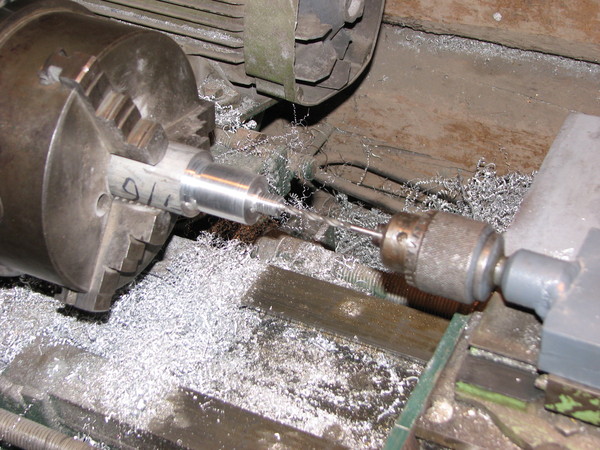

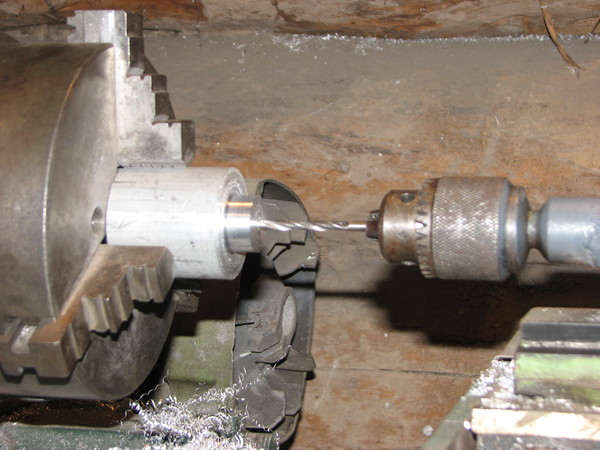

Сверлю ступенчато, двумя сверлами, на 3мм. и на 6мм.

Отрезаю деталь от болванки и вот что получилось.

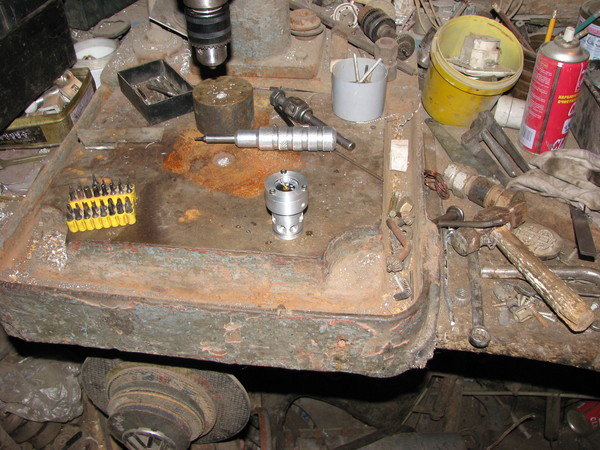

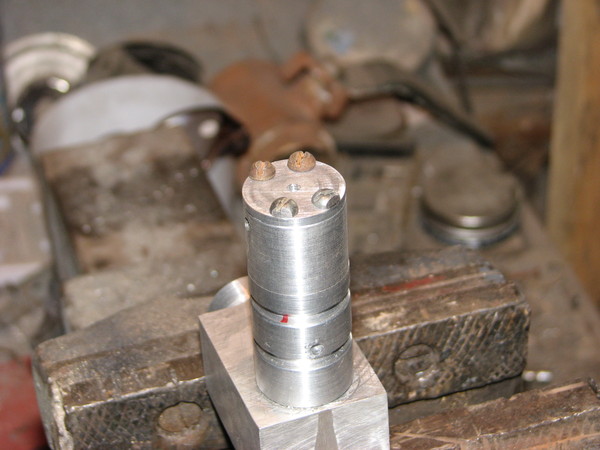

Размечаю под болты и сверлю, нарезаю резьбу, можно было сделать на самом грибке резьбу, но я что то не стал заморачиваться.

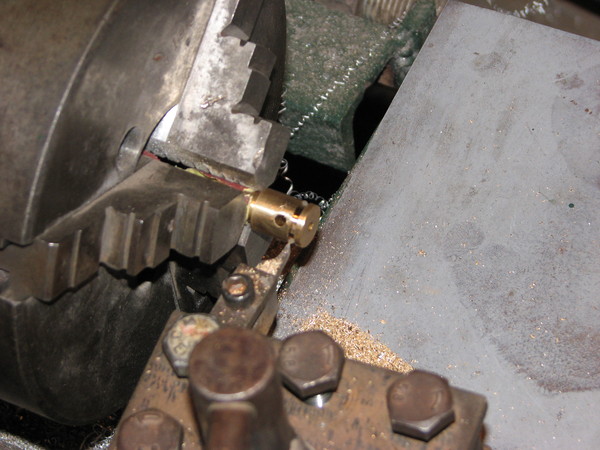

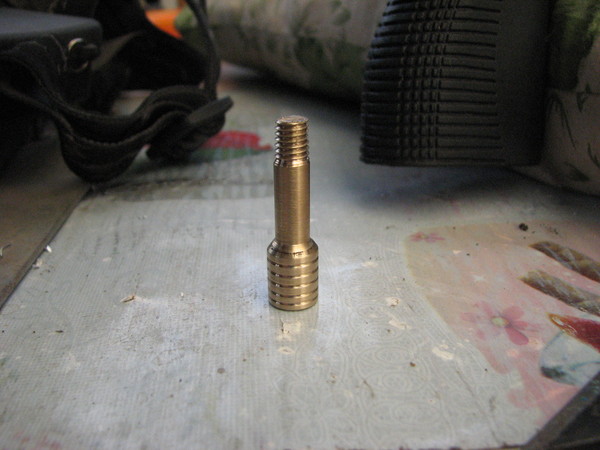

Даже не знаю как назвать эту деталь, к ней прилегает сам клапан, делал тоже из бронзы, так как она стойка к трению, в ней скользит плотно притертый шток клапана.

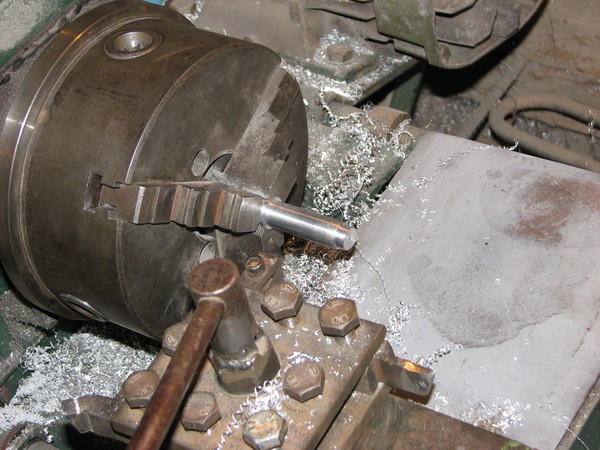

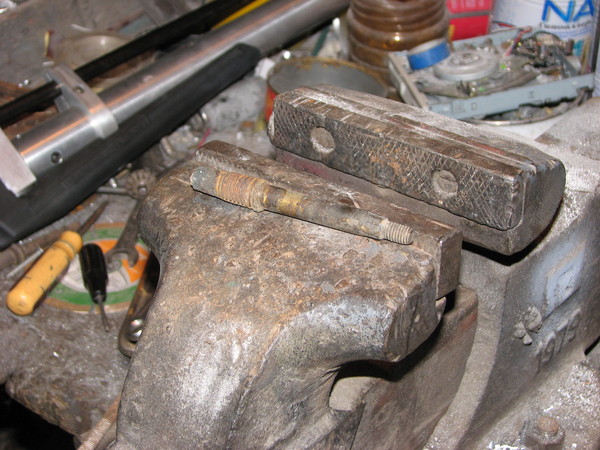

Теперь клапан, беру каленый штырь из компьютерного дисковода, идеально подошел, закален, тонкий, полированный, достаточной длинны. Ну и фторопласт.

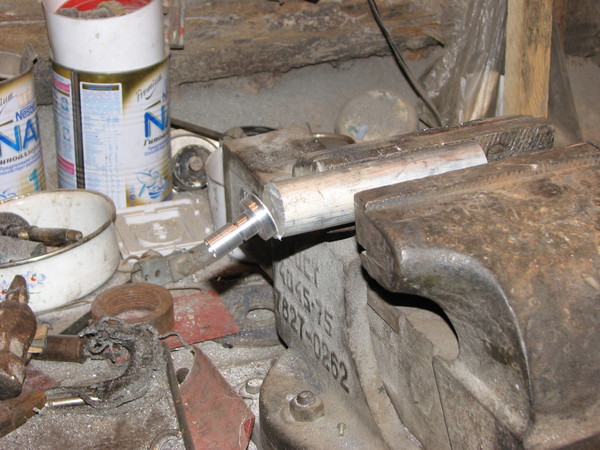

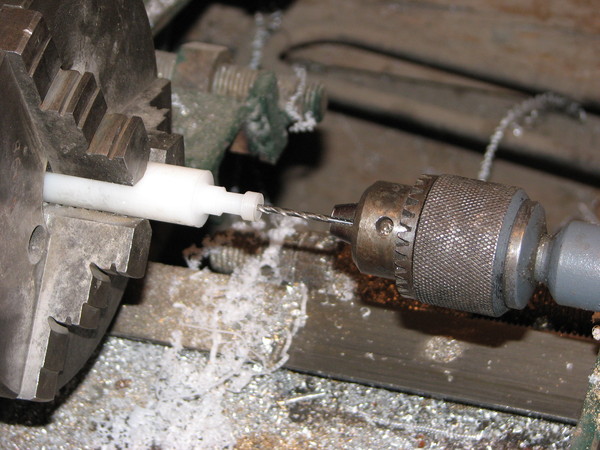

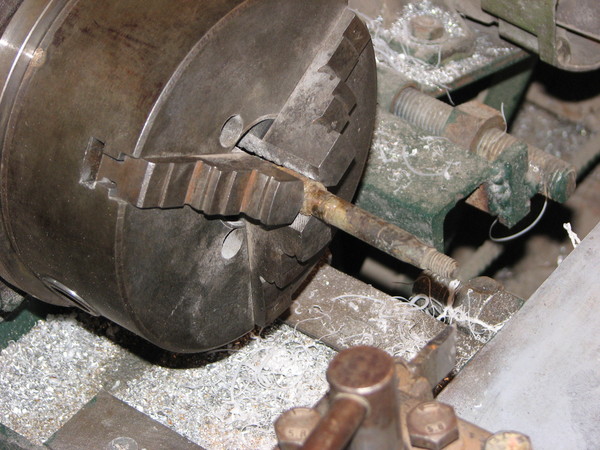

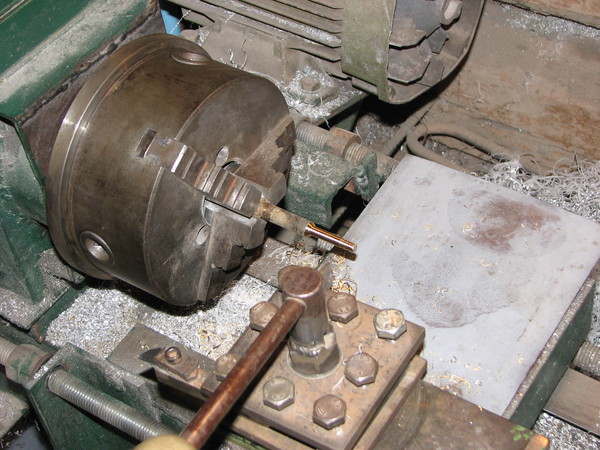

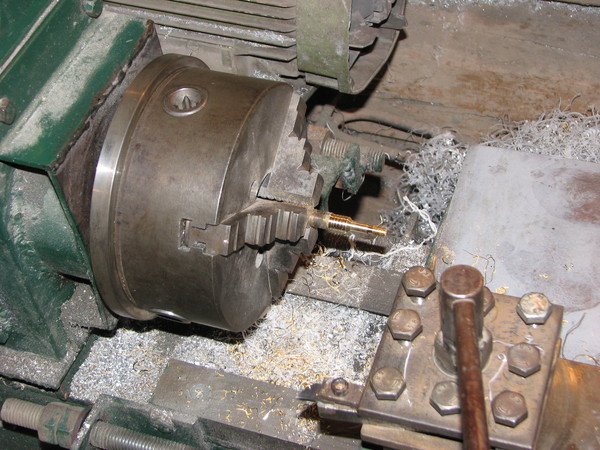

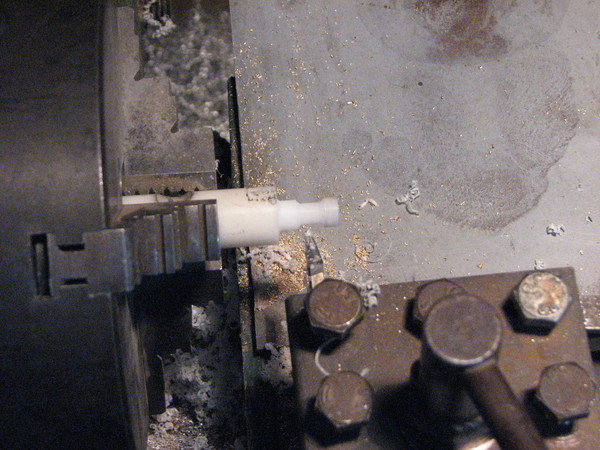

Обтачиваю и сделав не сквозное отверстие, запрессовываю шток.

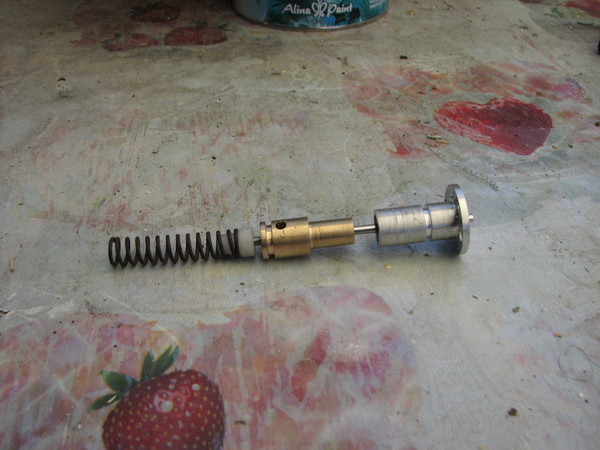

Обрезаю, ну и вот что получилось в итоге, боевой клапан готов.

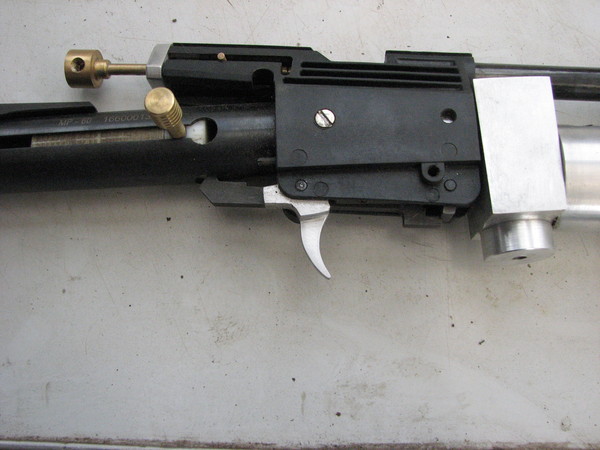

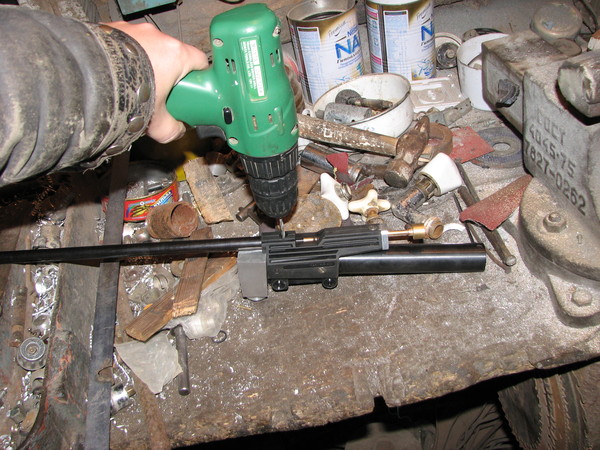

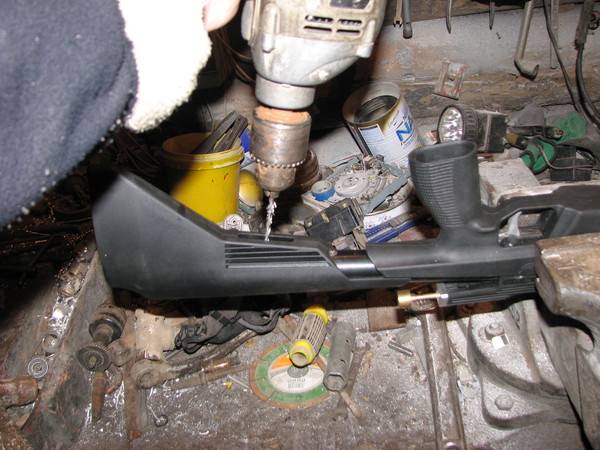

Ну и раздербанив винтовку, делаю разметку под крепления корпуса клапана и сверлю перепуск.

Ну вот и закончился лимит, впереди у нас еще около 150 фотографий, ожидаем, скучно не будет.

Первые две части:

http://pikabu.ru/story/kak_ya_delal_pcp_vintovku_4373430

http://pikabu.ru/story/kak_ya_delal_pcp_vintovku_chast_2_437...

Примеряем выточенную крышку и сверлим отверстия под болты торкс, режем резьбу.

Закрутил болты, зажал в станок и обточил, чтобы все было соосно и без зазоров.

Ну и вот что получилось- в качестве уплотнения взят кусочек фторопласта.

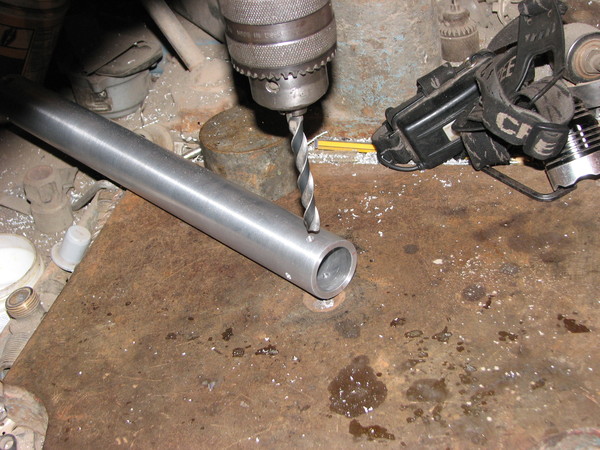

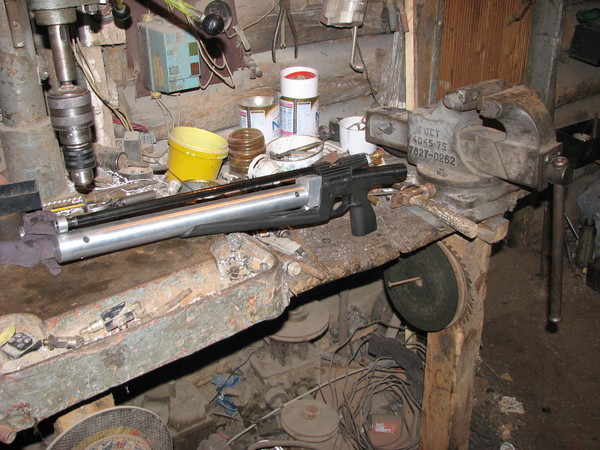

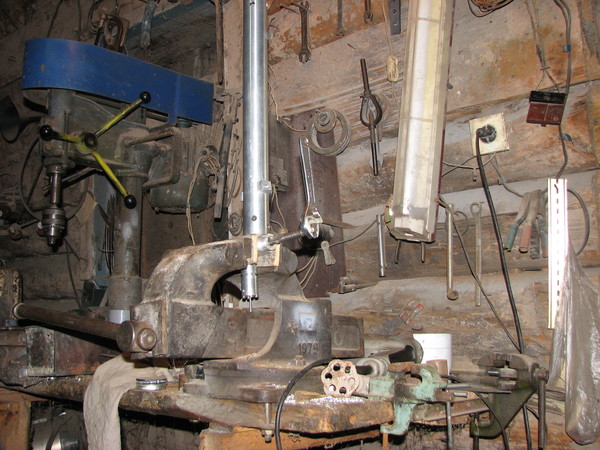

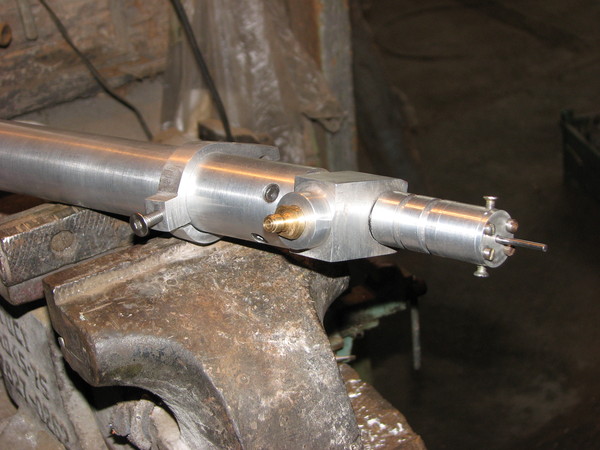

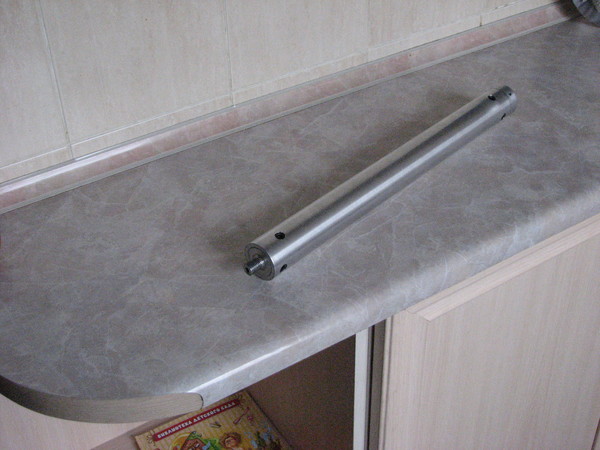

Просверлил отверстия в трубе резервуара под крепежные болты и все собрал.

Теперь приступаем к переходной детали между корпусом боевого клапана и резервуаром, нужна эта деталь по той причине что в винтовке труба компрессора куда вставляется клапан, располагается под углом к стволу, ну и еще я в ней заправочный клапан сделал.

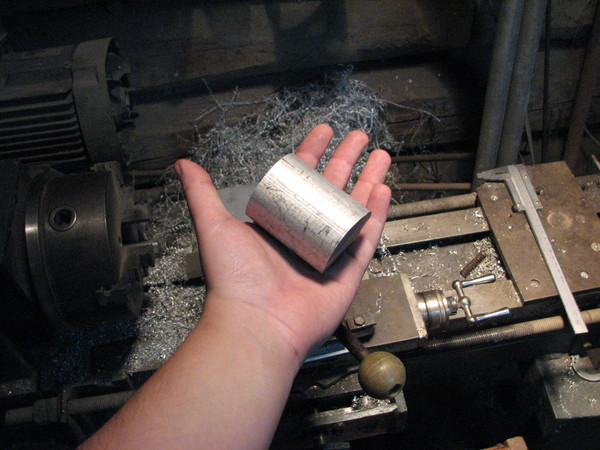

Беру вот такой кусочек дюраля на 50мм.

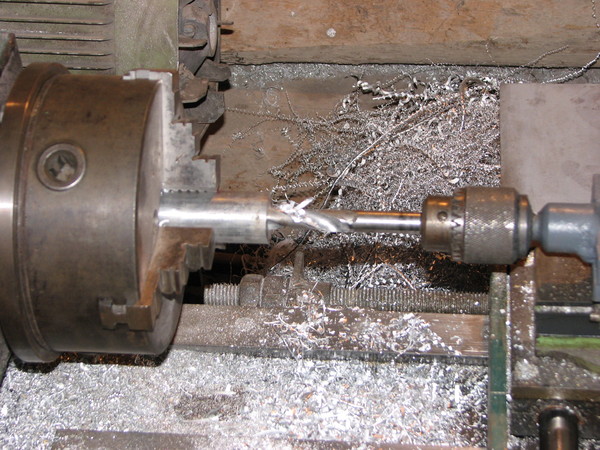

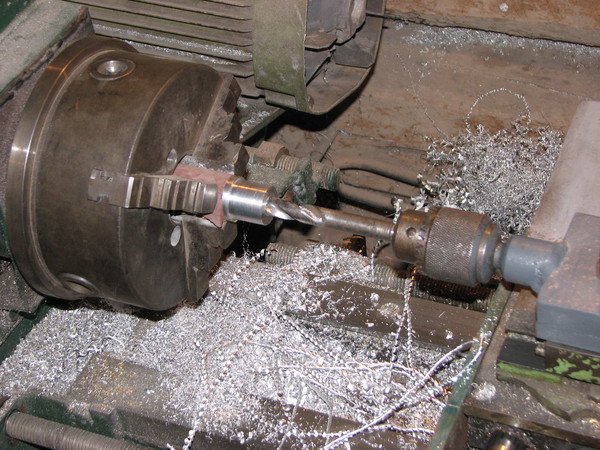

Обтачиваю, сверлю глухое отверстие воздуховода.

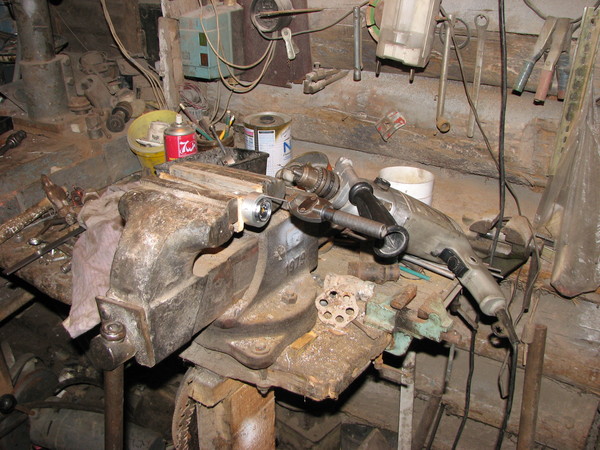

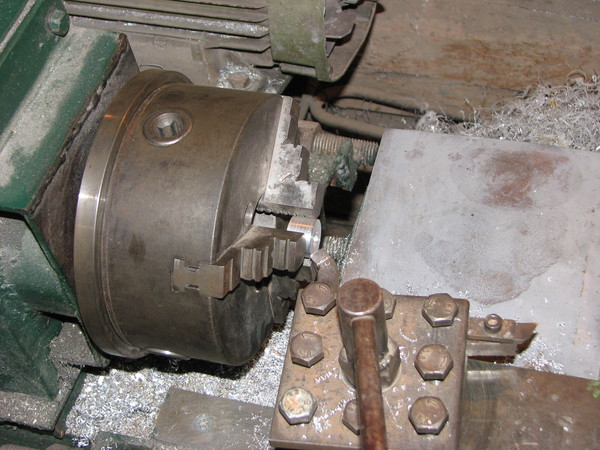

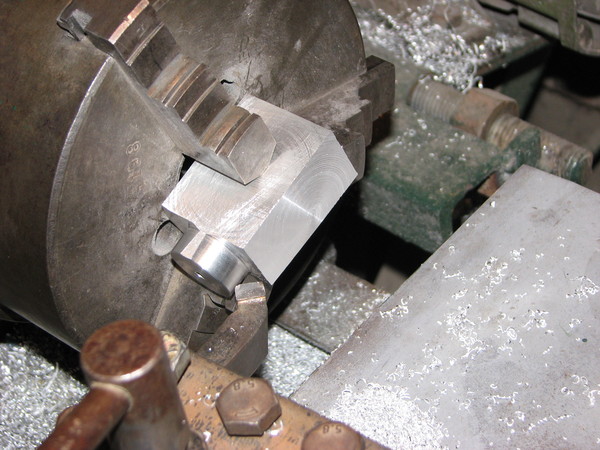

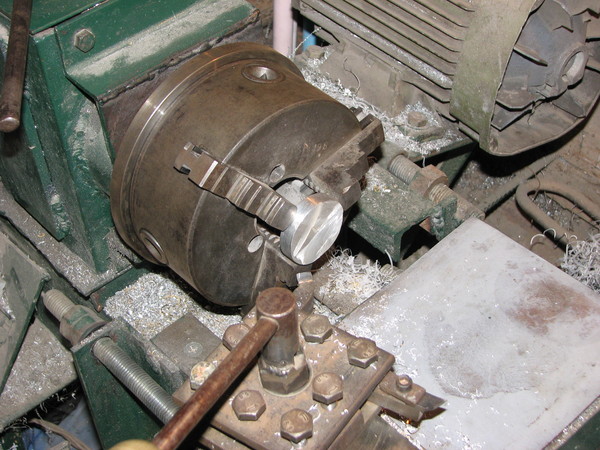

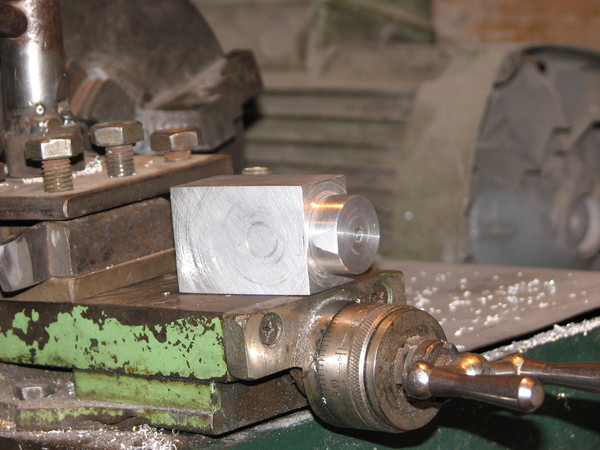

А вот теперь начинается шаманство, деталь закрепляется в патроне боком, с одной стороны снимаю под 90 градусов а на другой градус наклона меняется, как раз под трубу винтовки.

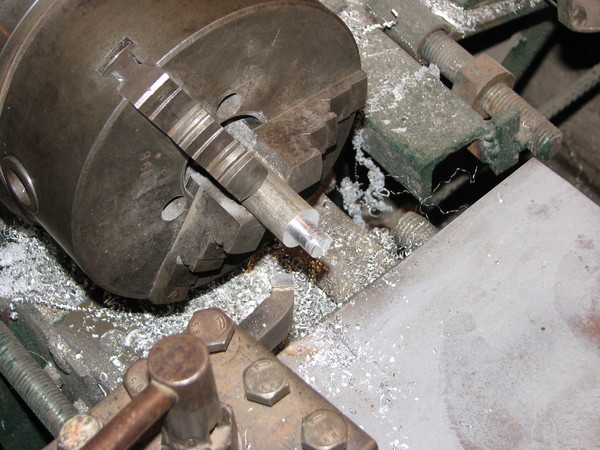

После чего, так же снимаю металл по бокам.

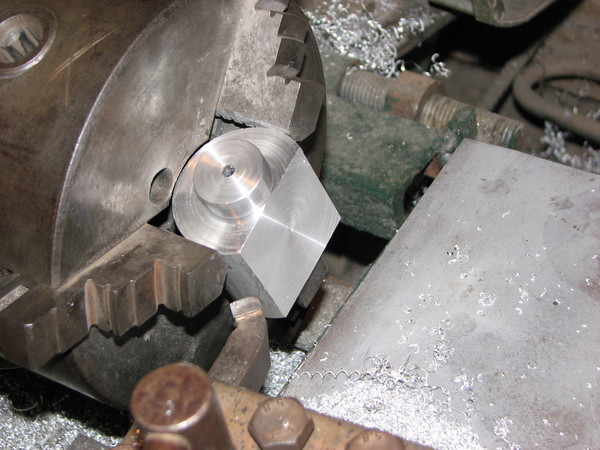

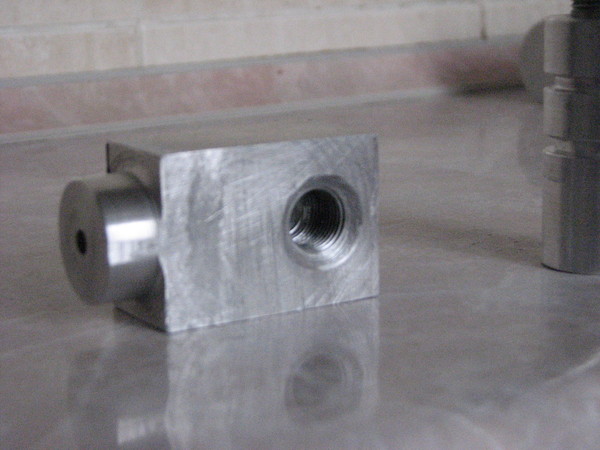

Вот такой непонятный кубик получился (да я понимаю что это не кубик, но каждый раз писать что это хитрый параллепипед с цилиндром на торце, давайте не будем.)

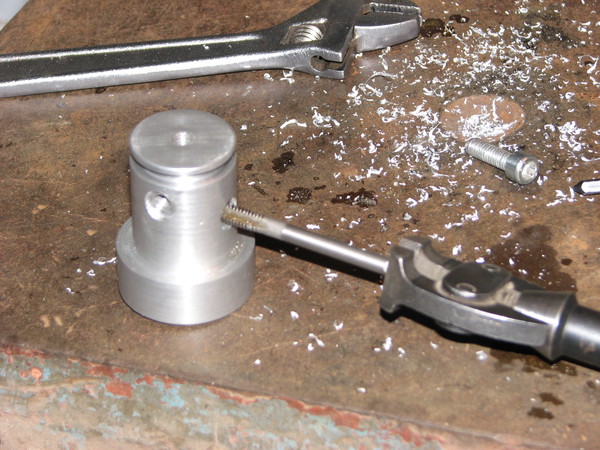

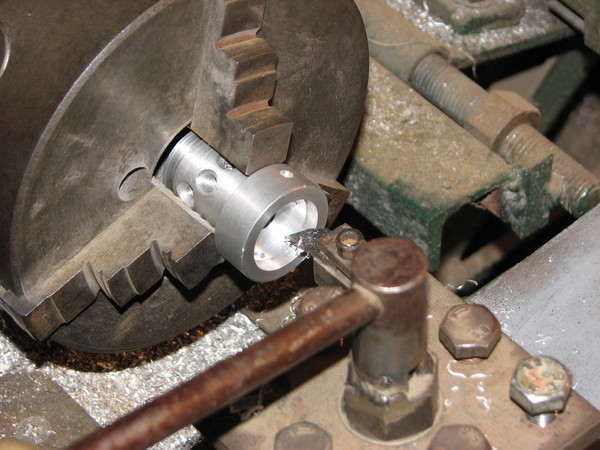

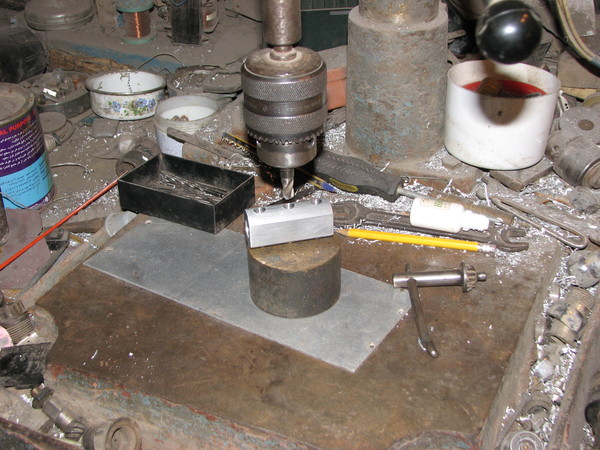

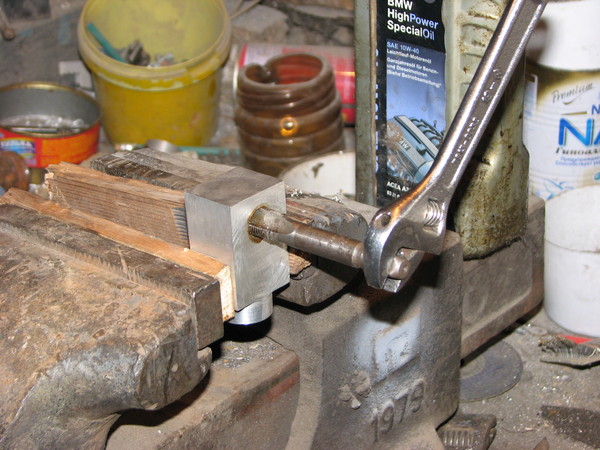

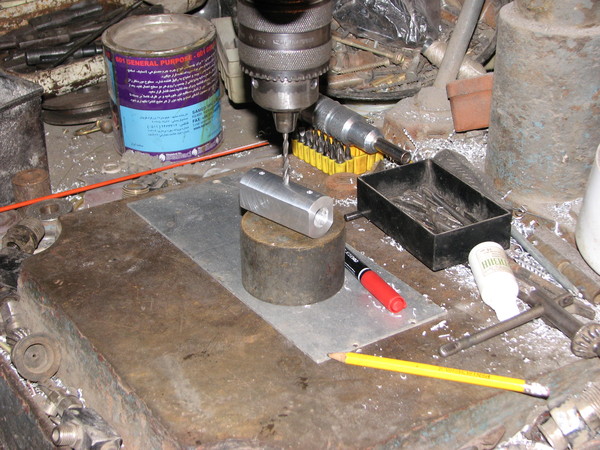

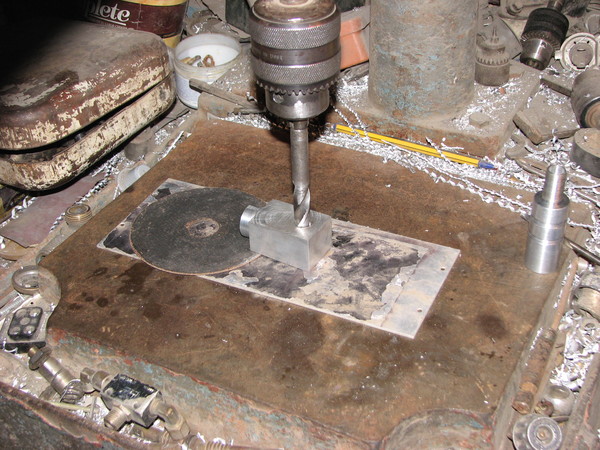

Теперь с каждой стороны сверлится глухое отверстие, снимается фаска под уплотнительные резинки, режется резьба.

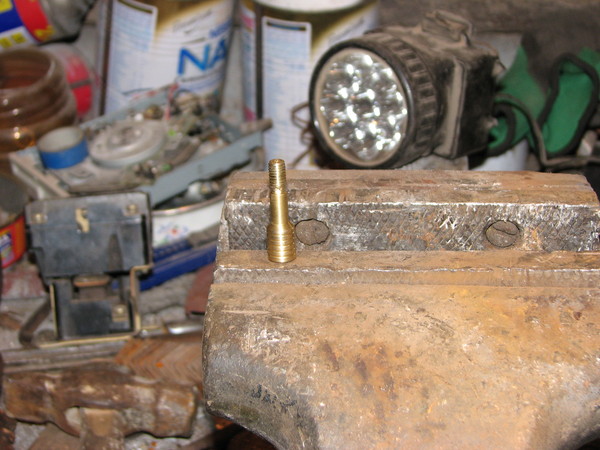

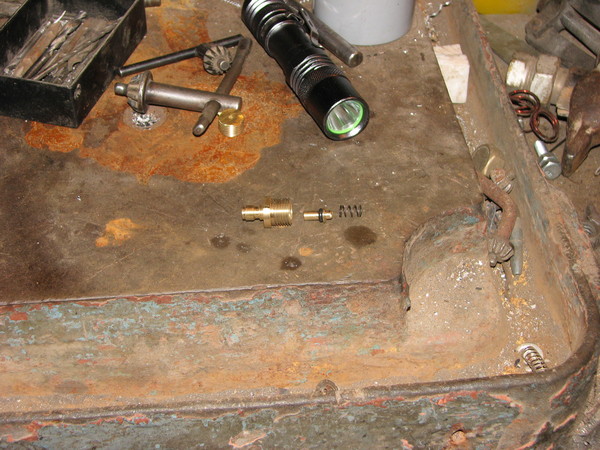

Забегая немного вперед, покажу как сделал заправочный клапан, фото процесса не делал, мелкое там все.

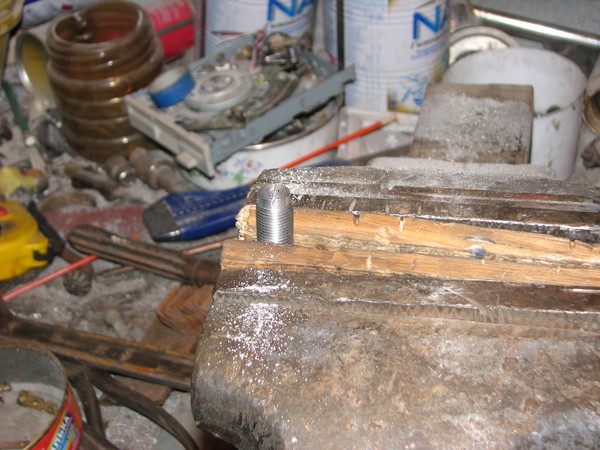

Нарезал резьбу под клапан и закрутил его.

Клапан получился отличный, проблем с ним вообще не было, открывается при заправке уже от 2кг. Завтра мы с Вами приступим к боевому клапану.

Первая часть тут http://pikabu.ru/story/kak_ya_delal_pcp_vintovku_4373430

Итоговые фото и выводы будут в самом последнем посте, я пока больше одного поста в день создавать не могу, несколько сотен фото в одном посте мне тоже не удастся разместить, выкладывать постараюсь раз в день.

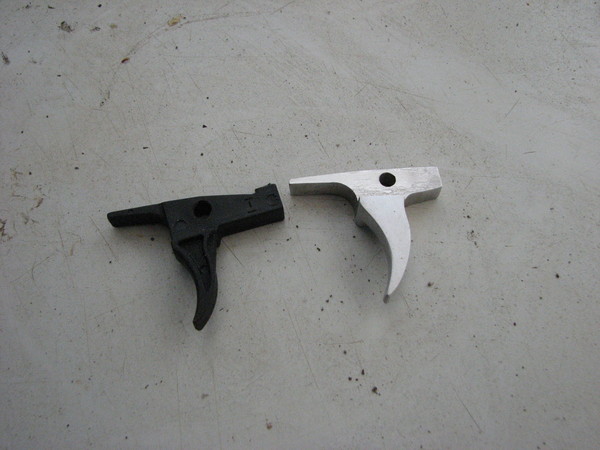

Продолжим, получилось примерно вот что.

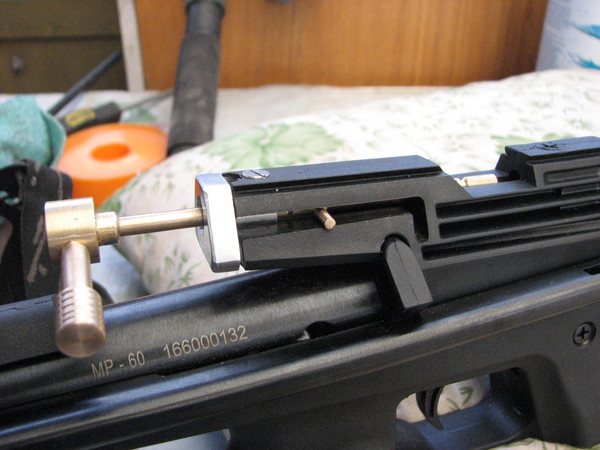

Просверлил и нарезал резьбу под ручку и выточил саму ручку.

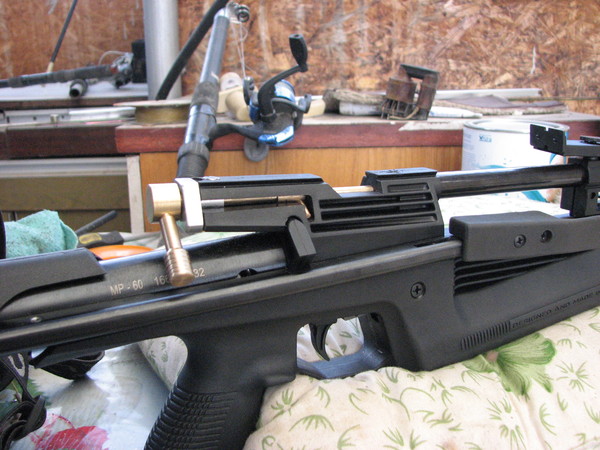

Ну и то что получилось.

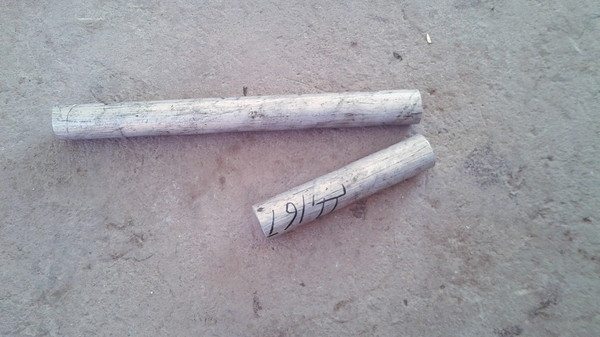

Далее я взялся за резервуар, у местных продавцов металла трубы под резервуар найдено не было, но по счастливой случайности оказался последний кусочек обычного кругляка марки Д16Т, длинной 60 см. Продавцу на слово о марке металла не верил - проверял по клеймам на торцах заготовок.

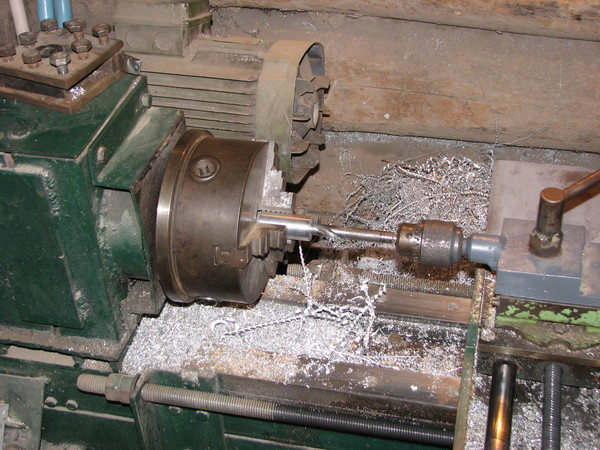

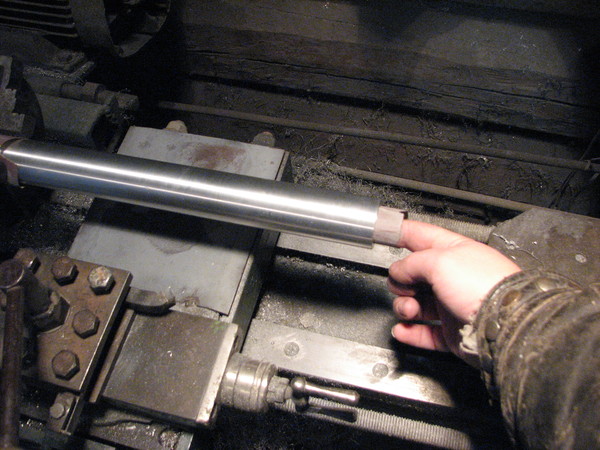

Так как просверлить такую большую деталь я сам не осилю, пришлось ехать к знакомому токарю с серьезным станком, где он огромным сверлом на 30 мм. просверлил кругляк, сделав его трубой. Теперь шлифую трубу снаружи и внутри, под посадочные места уплотнительных резинок.

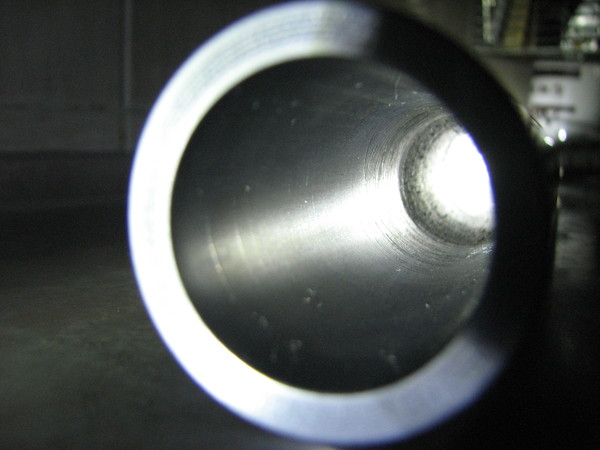

Как было внутри и как стало.

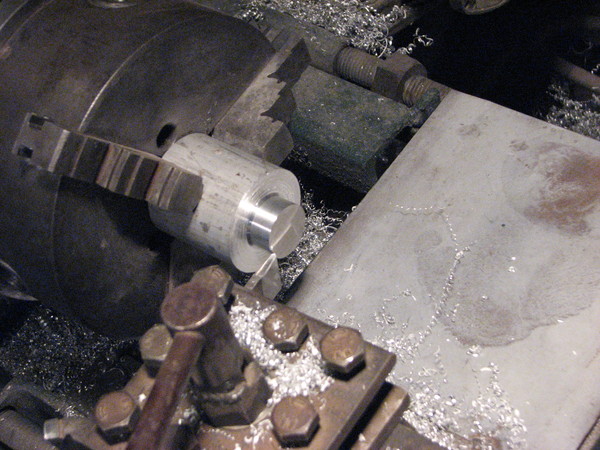

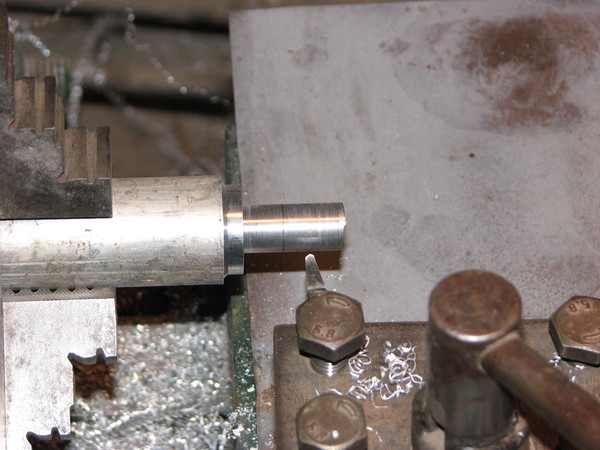

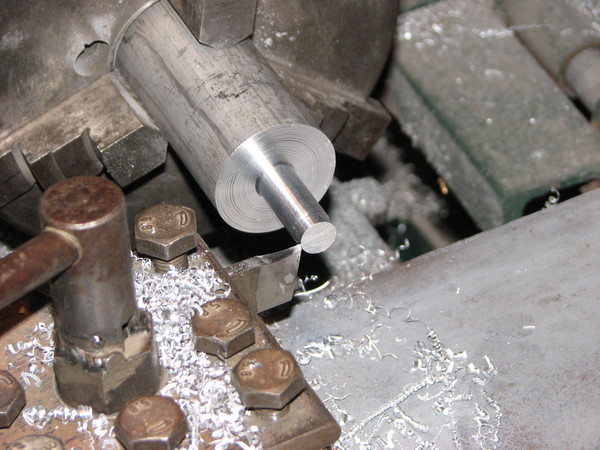

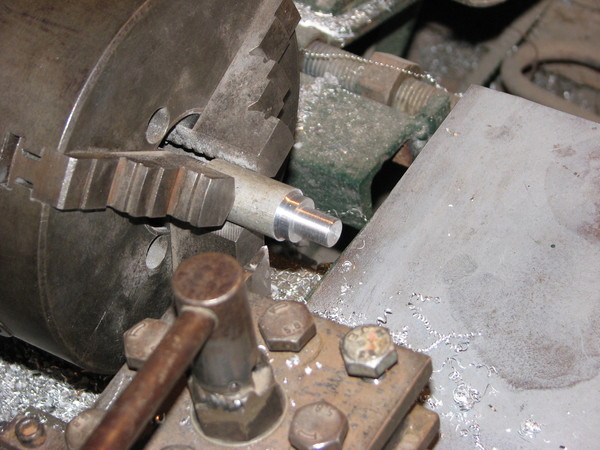

Переходим к пробкам резервуара, задняя пробка, протачиваю кругляк под резьбу.

Протачиваю тело пробки, делаю канавку под резинку и сверлю отверстие для прохождения воздушного потока.

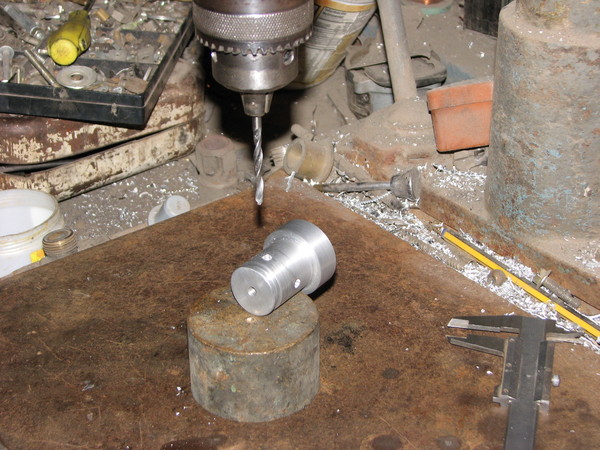

Сверлю глухие отверстия под поперечные штифты, в качестве штифтов болты каленые М6, основную нагрузку принимает головка болта, а там уже 9 мм. толщины.

Режем резьбы.

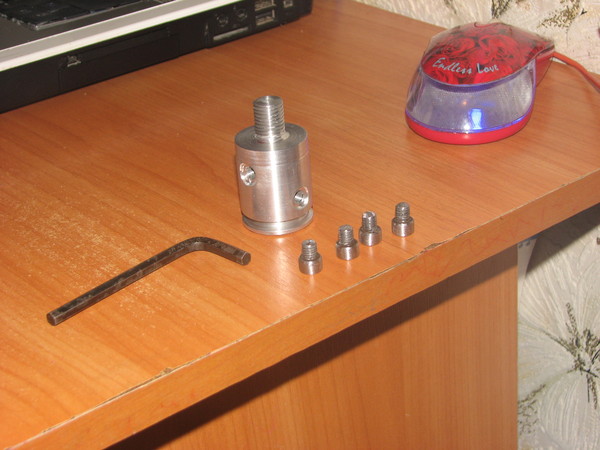

Ну и вот готовая пробка.

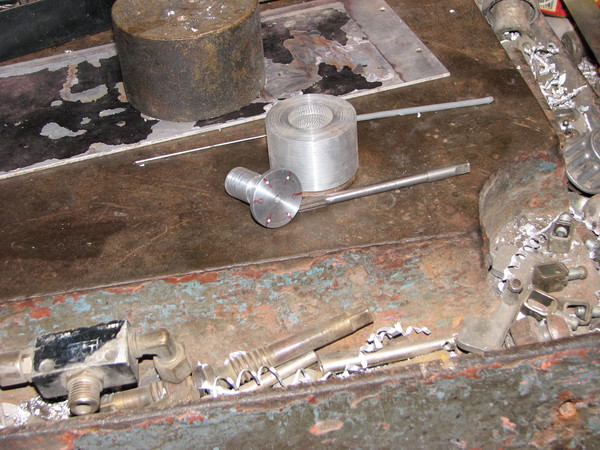

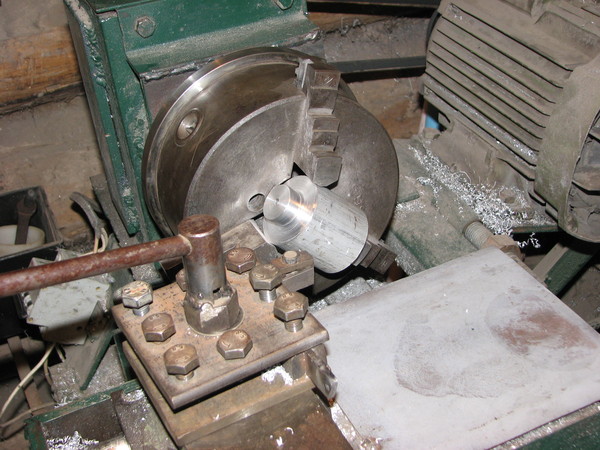

Пробка передняя, протачивается такая болванка.

Сверлится сквозное отверстие под манометр.

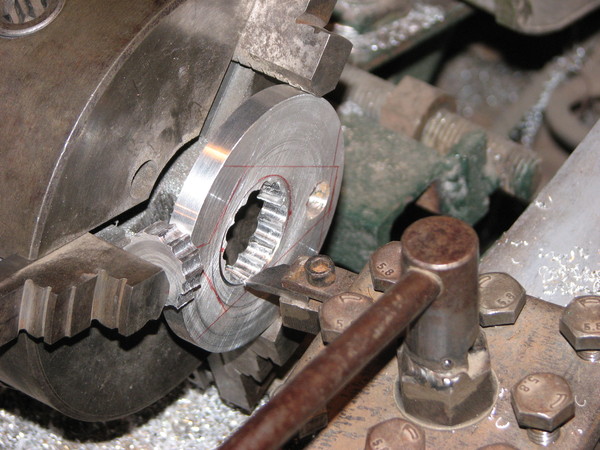

Обрезаю и точно так же делаю отверстия и резьбы под болты.

Пробка с внешней стороны, сверлится и режется резьба под манометр.

Теперь выборка под тело манометра.

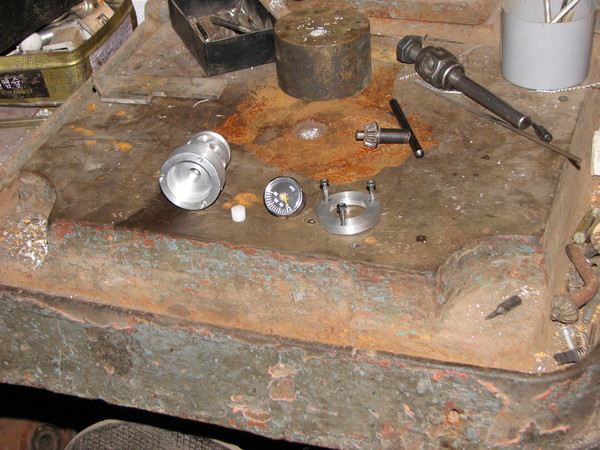

Крышка которая будет все это прикрывать.

Все, лимит кончился, ожидаем следующей серии.
