Как я делал PCP винтовку, часть 3.
Первые две части:
http://pikabu.ru/story/kak_ya_delal_pcp_vintovku_4373430
http://pikabu.ru/story/kak_ya_delal_pcp_vintovku_chast_2_437...

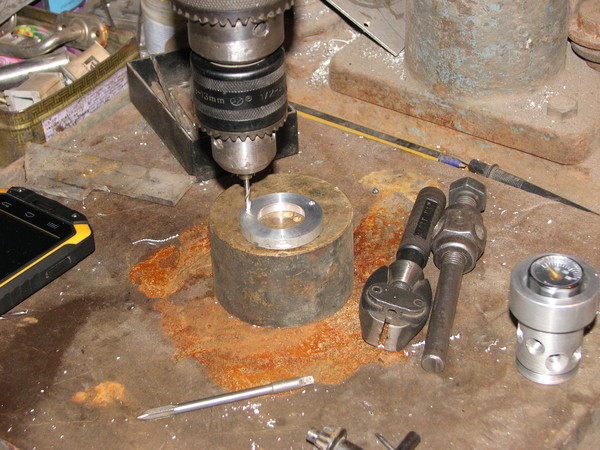

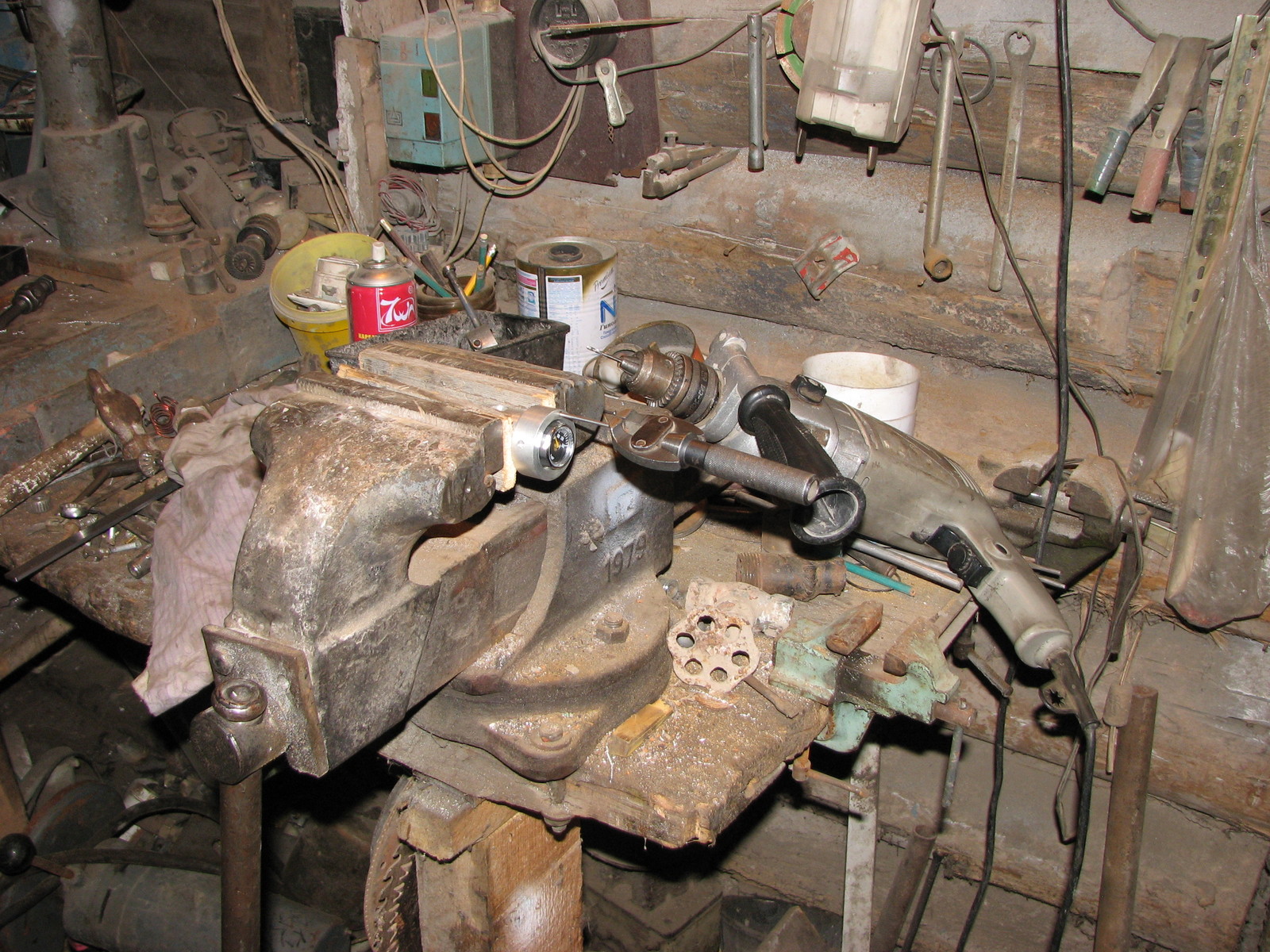

Примеряем выточенную крышку и сверлим отверстия под болты торкс, режем резьбу.

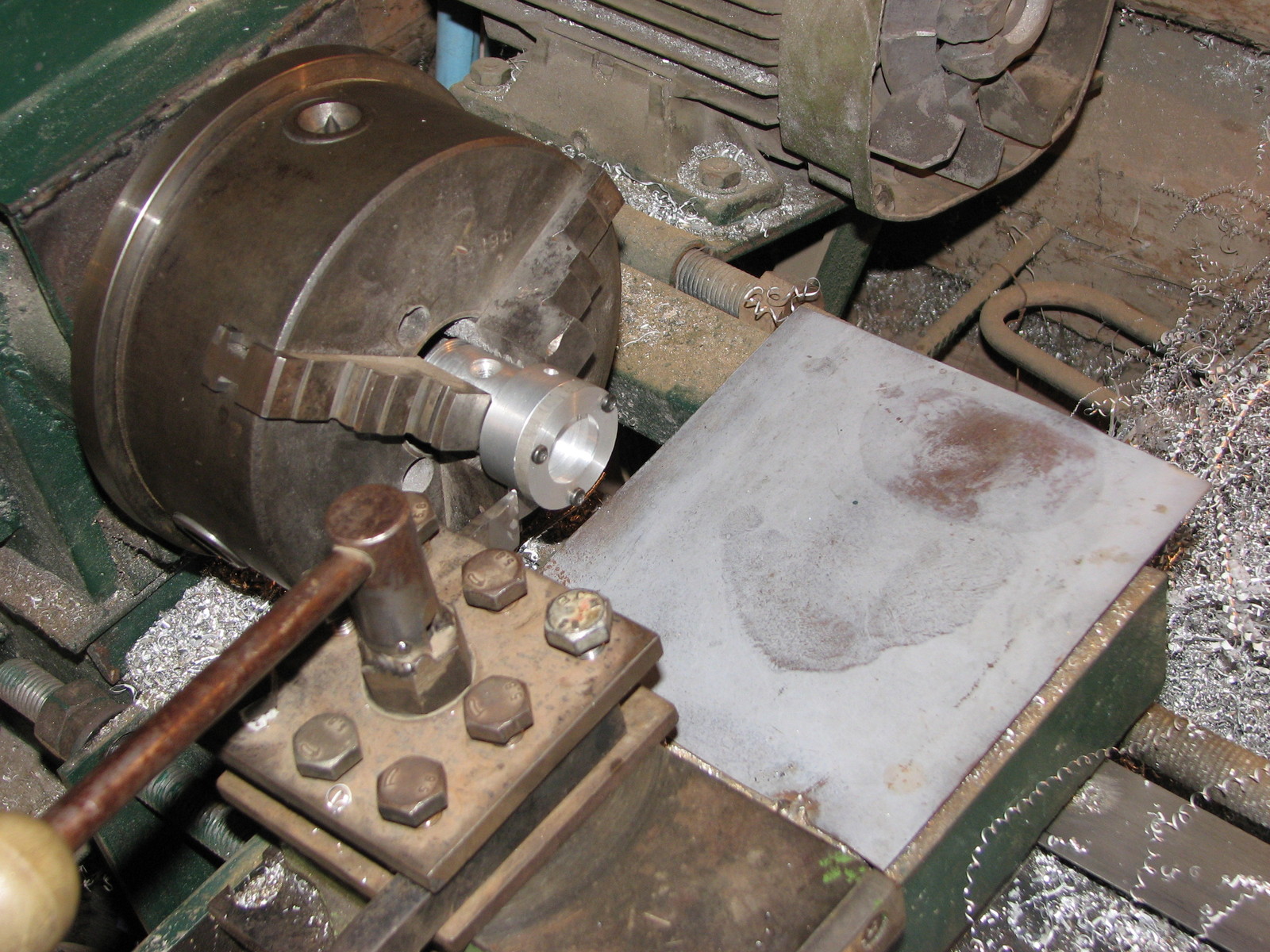

Закрутил болты, зажал в станок и обточил, чтобы все было соосно и без зазоров.

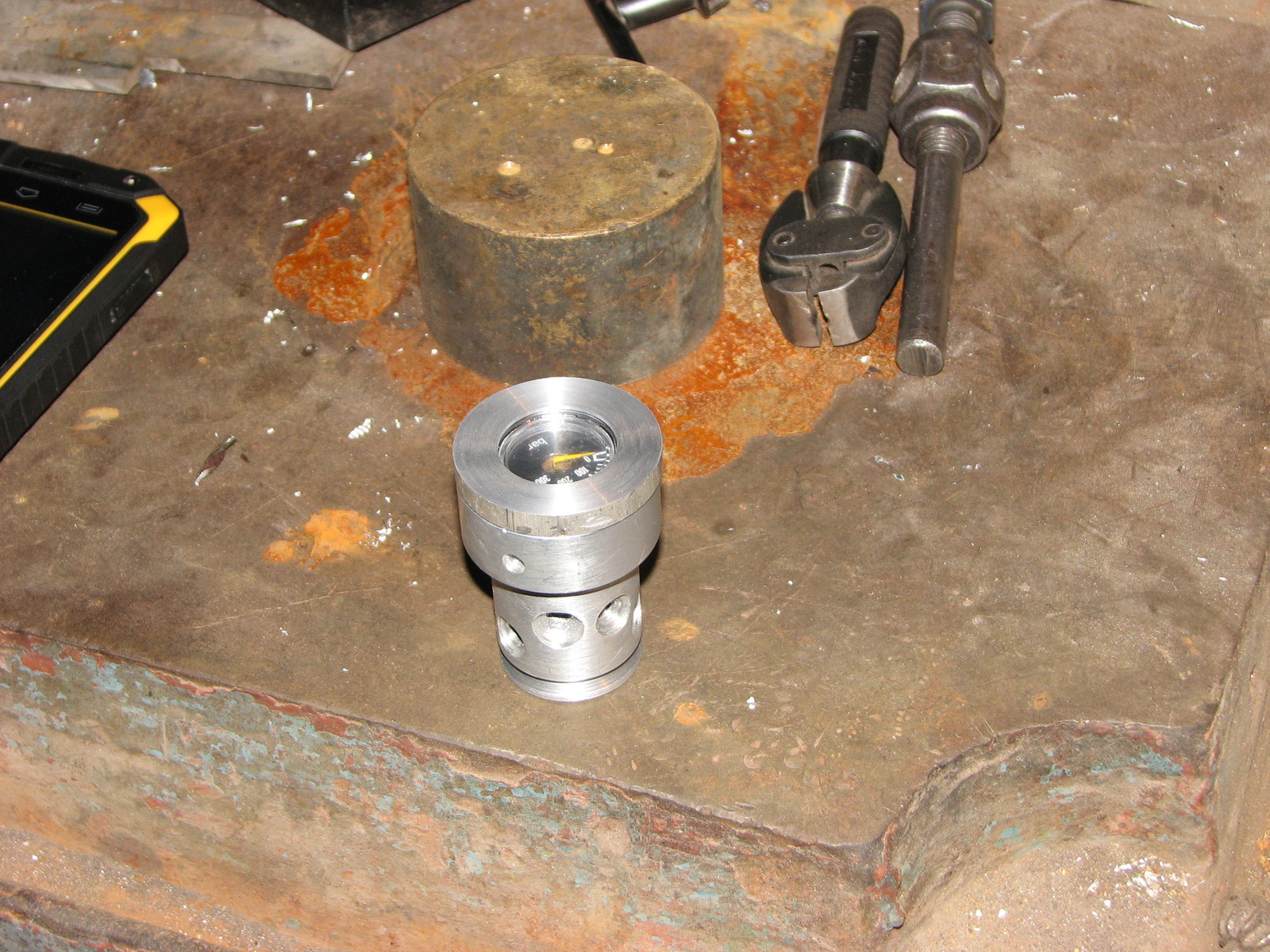

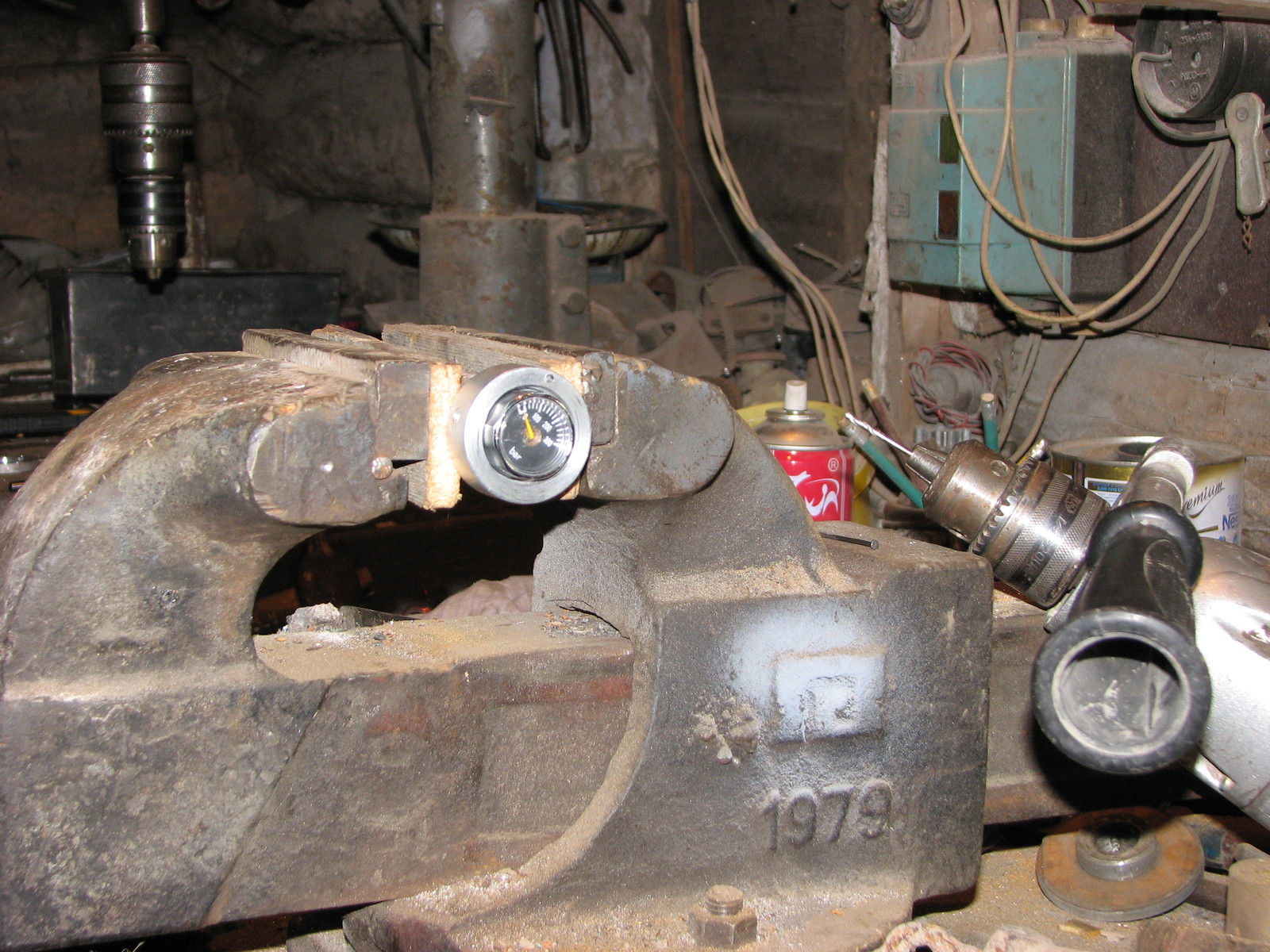

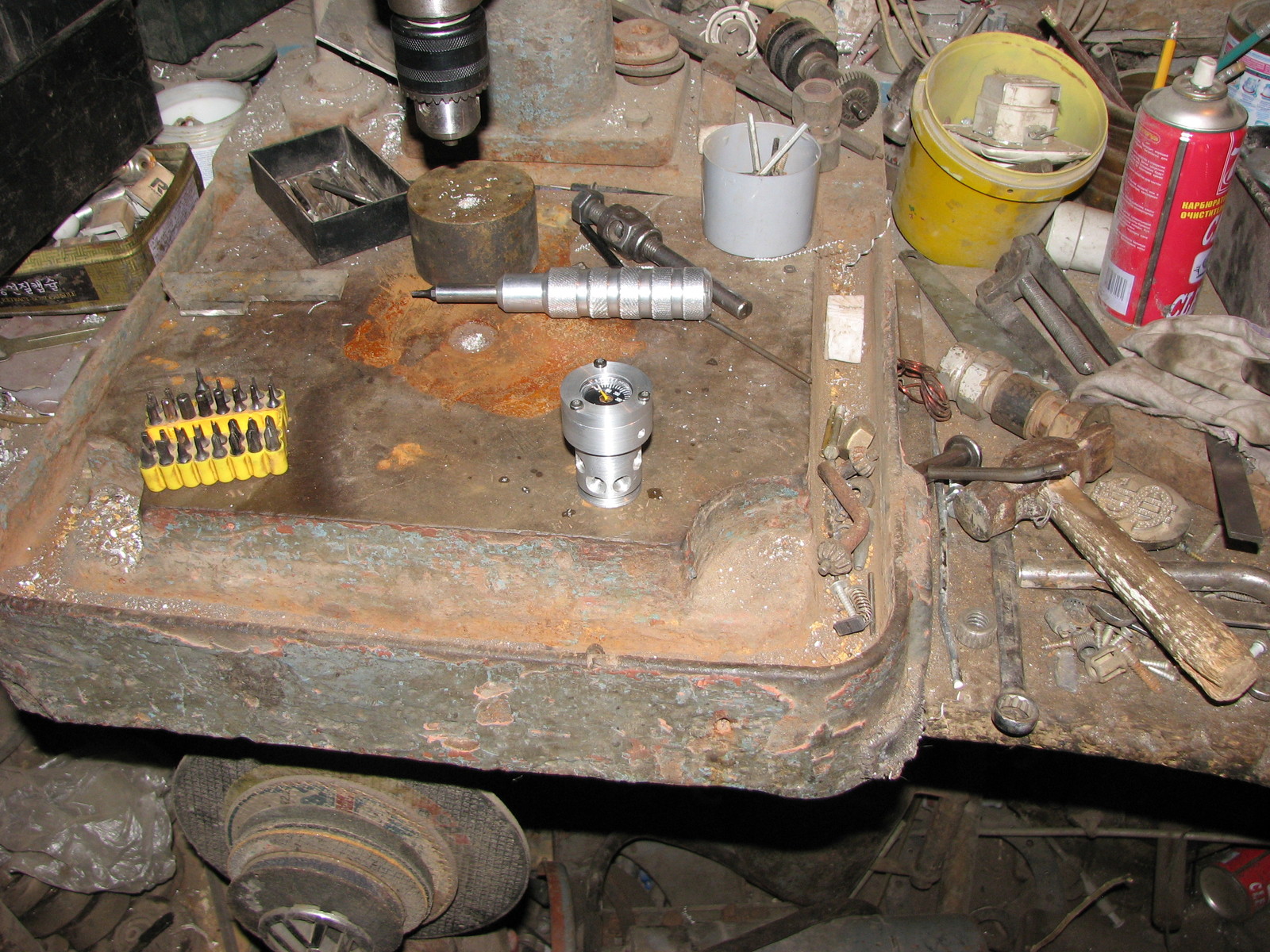

Ну и вот что получилось- в качестве уплотнения взят кусочек фторопласта.

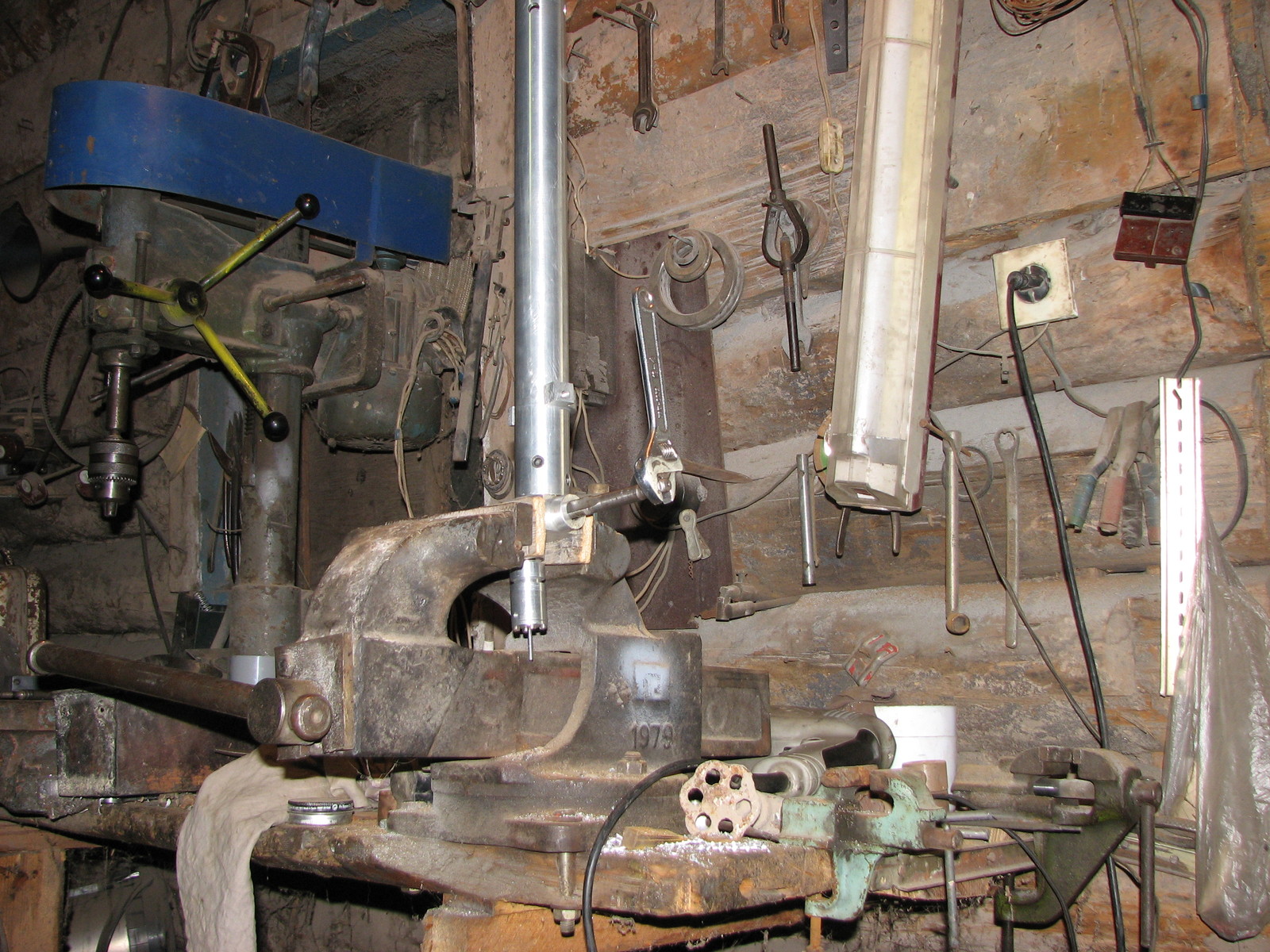

Просверлил отверстия в трубе резервуара под крепежные болты и все собрал.
Теперь приступаем к переходной детали между корпусом боевого клапана и резервуаром, нужна эта деталь по той причине что в винтовке труба компрессора куда вставляется клапан, располагается под углом к стволу, ну и еще я в ней заправочный клапан сделал.

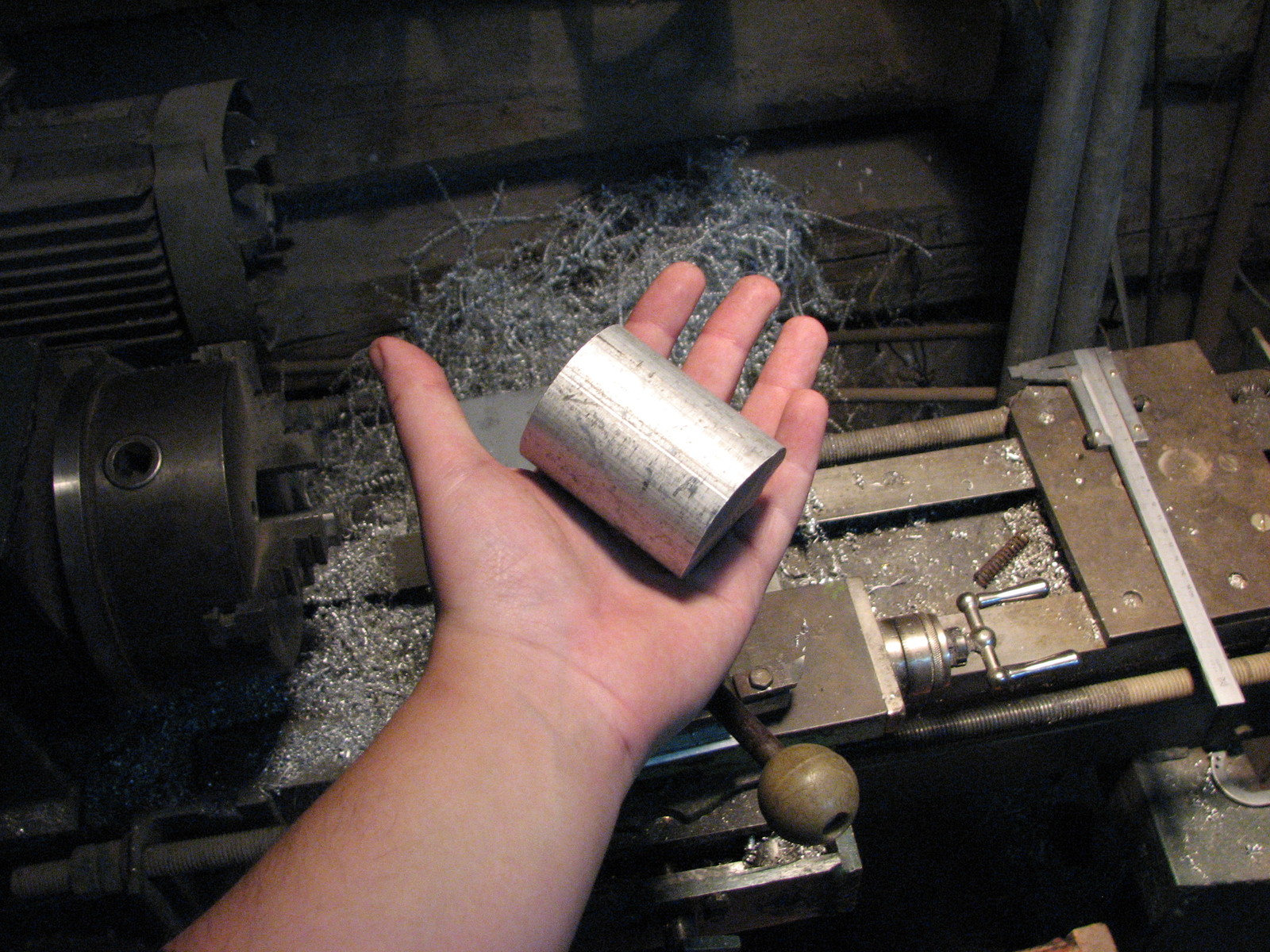

Беру вот такой кусочек дюраля на 50мм.

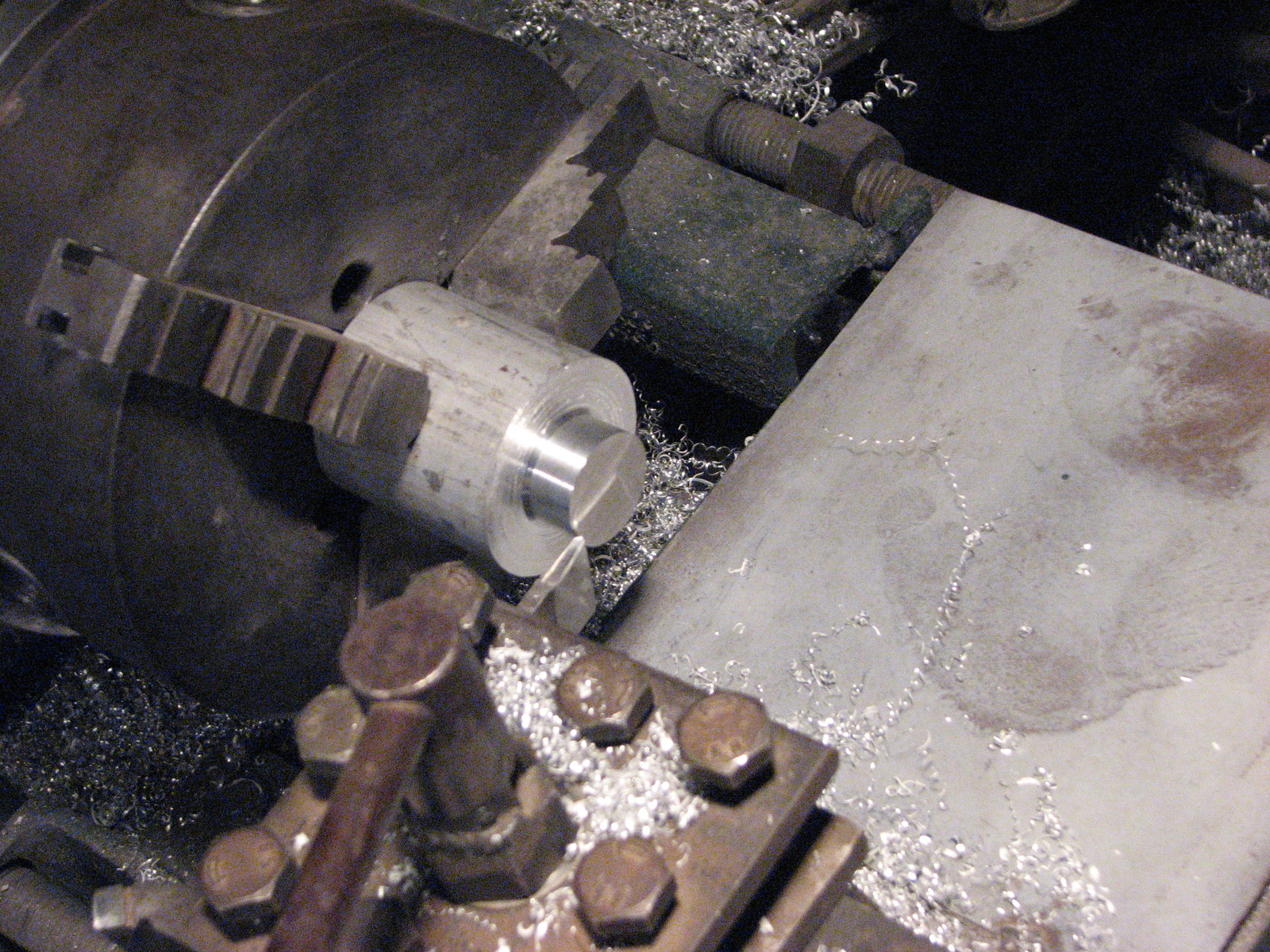

Обтачиваю, сверлю глухое отверстие воздуховода.

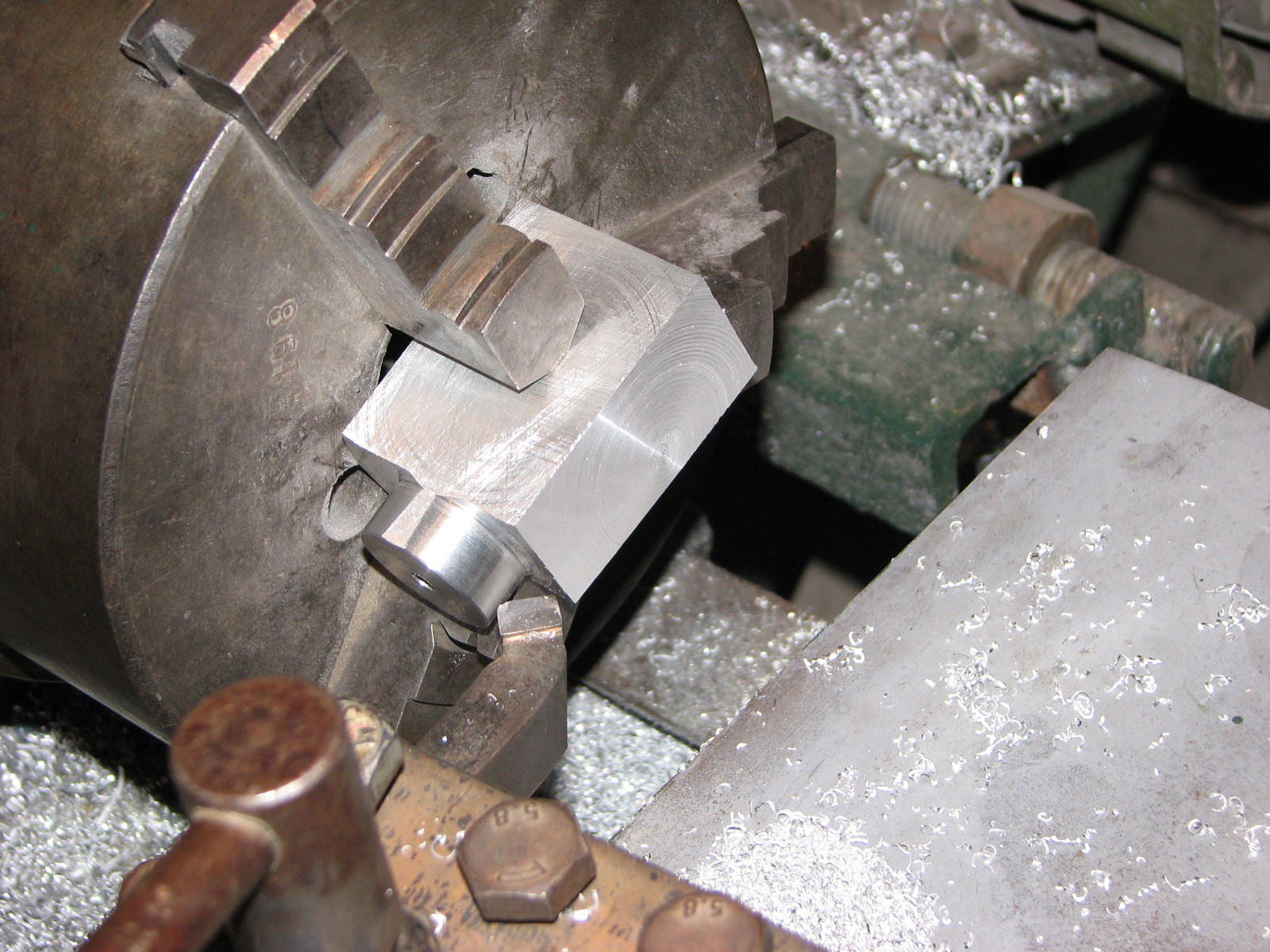

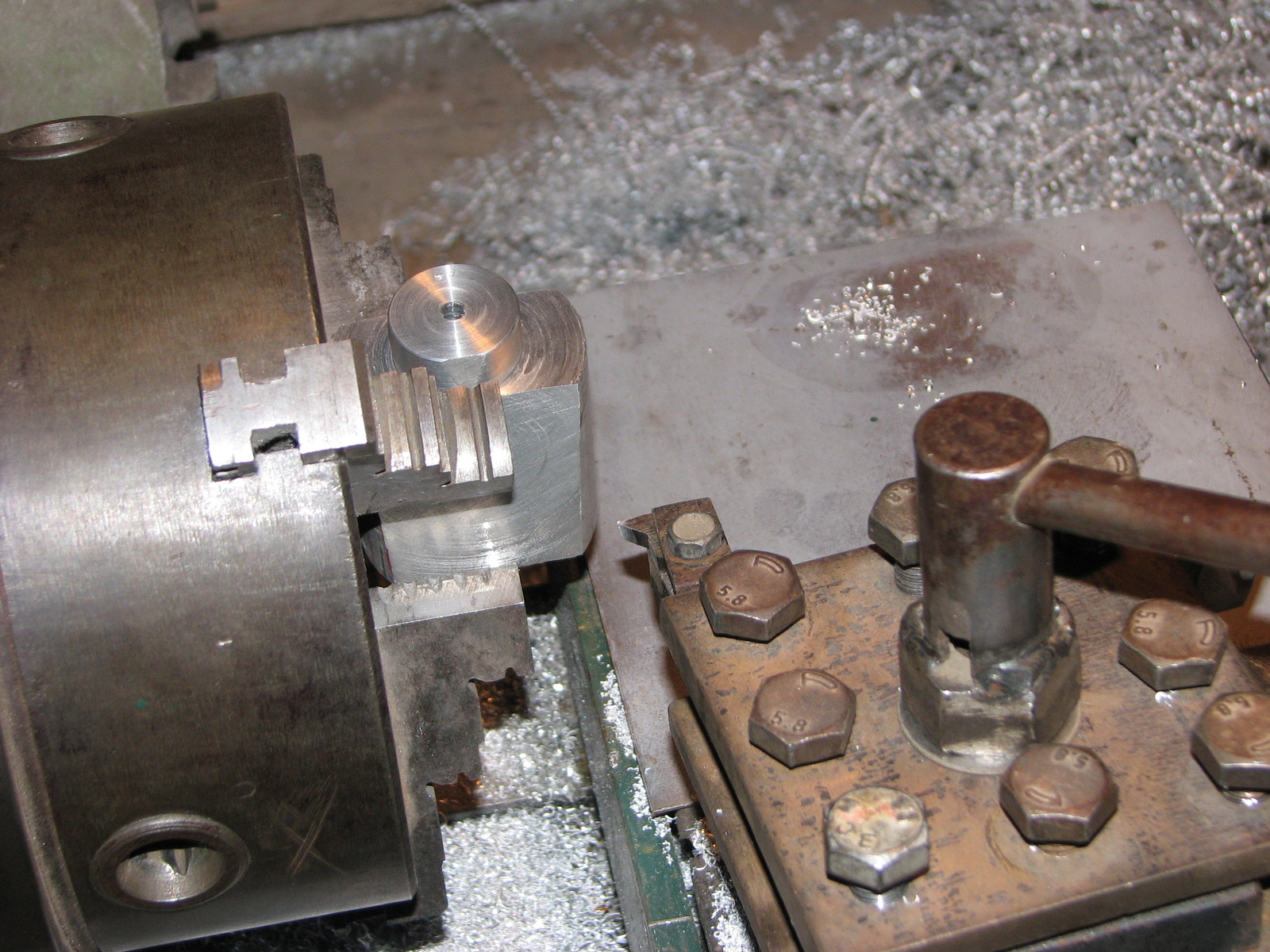

А вот теперь начинается шаманство, деталь закрепляется в патроне боком, с одной стороны снимаю под 90 градусов а на другой градус наклона меняется, как раз под трубу винтовки.
После чего, так же снимаю металл по бокам.

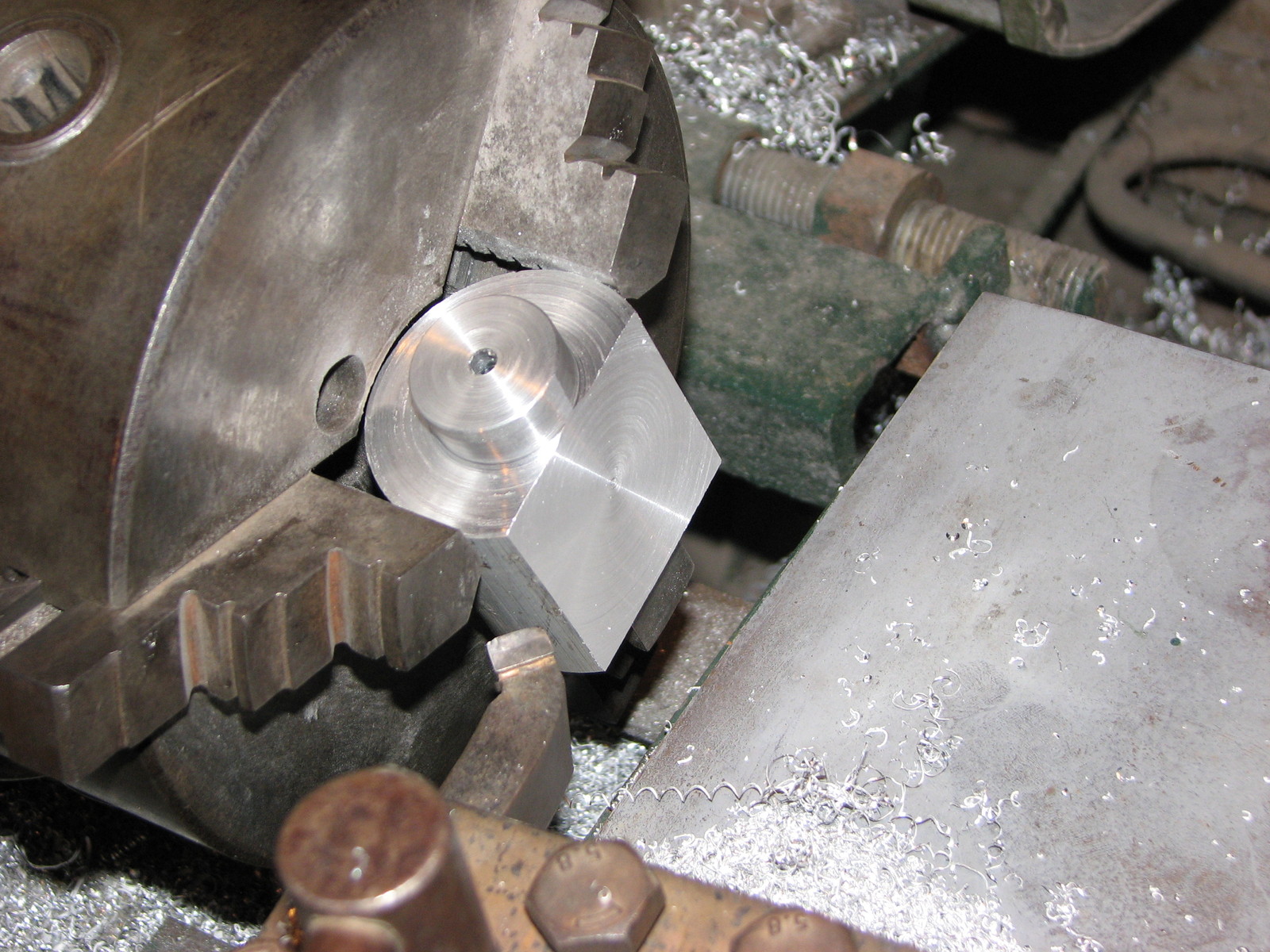

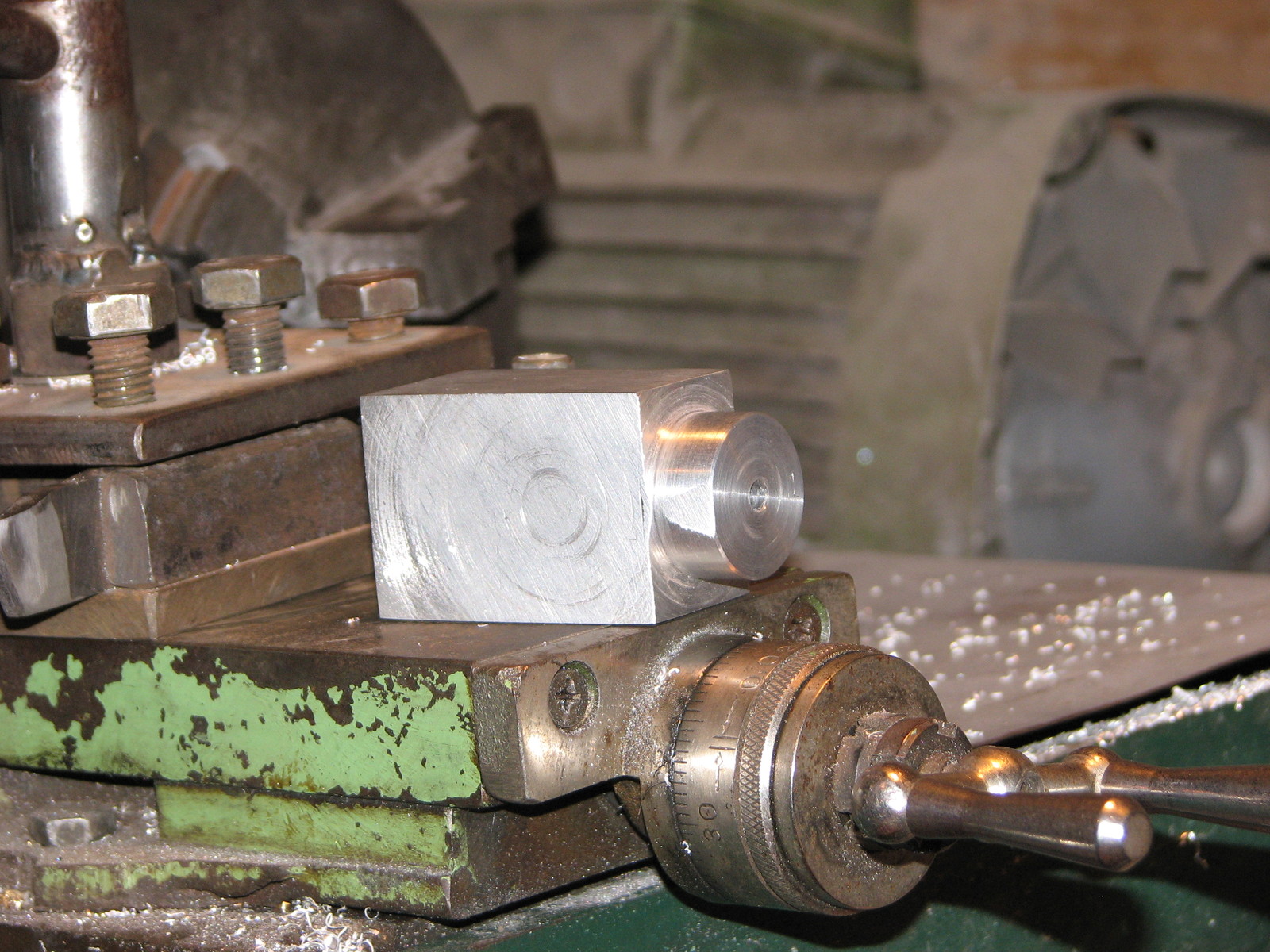

Вот такой непонятный кубик получился (да я понимаю что это не кубик, но каждый раз писать что это хитрый параллепипед с цилиндром на торце, давайте не будем.)

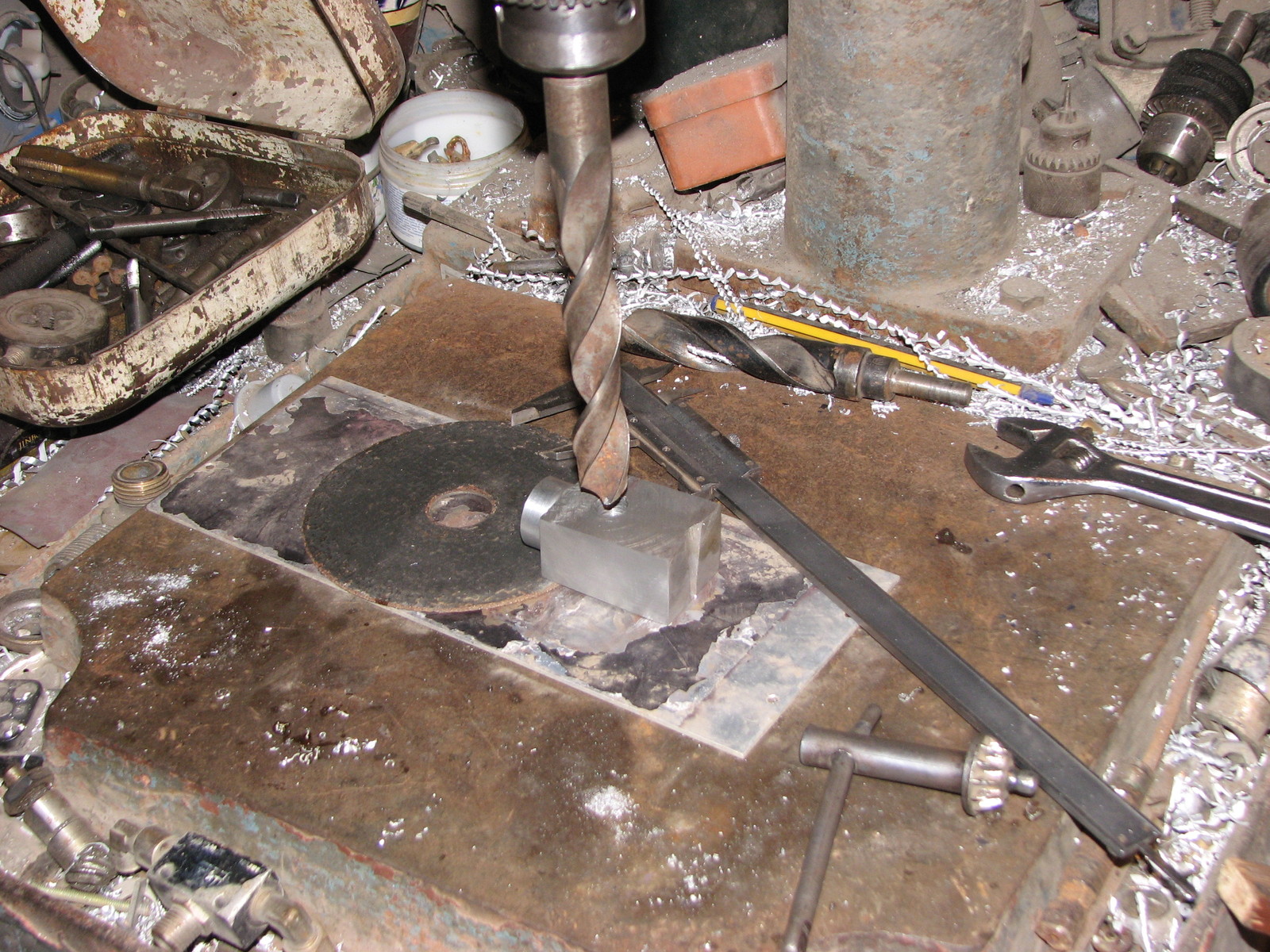

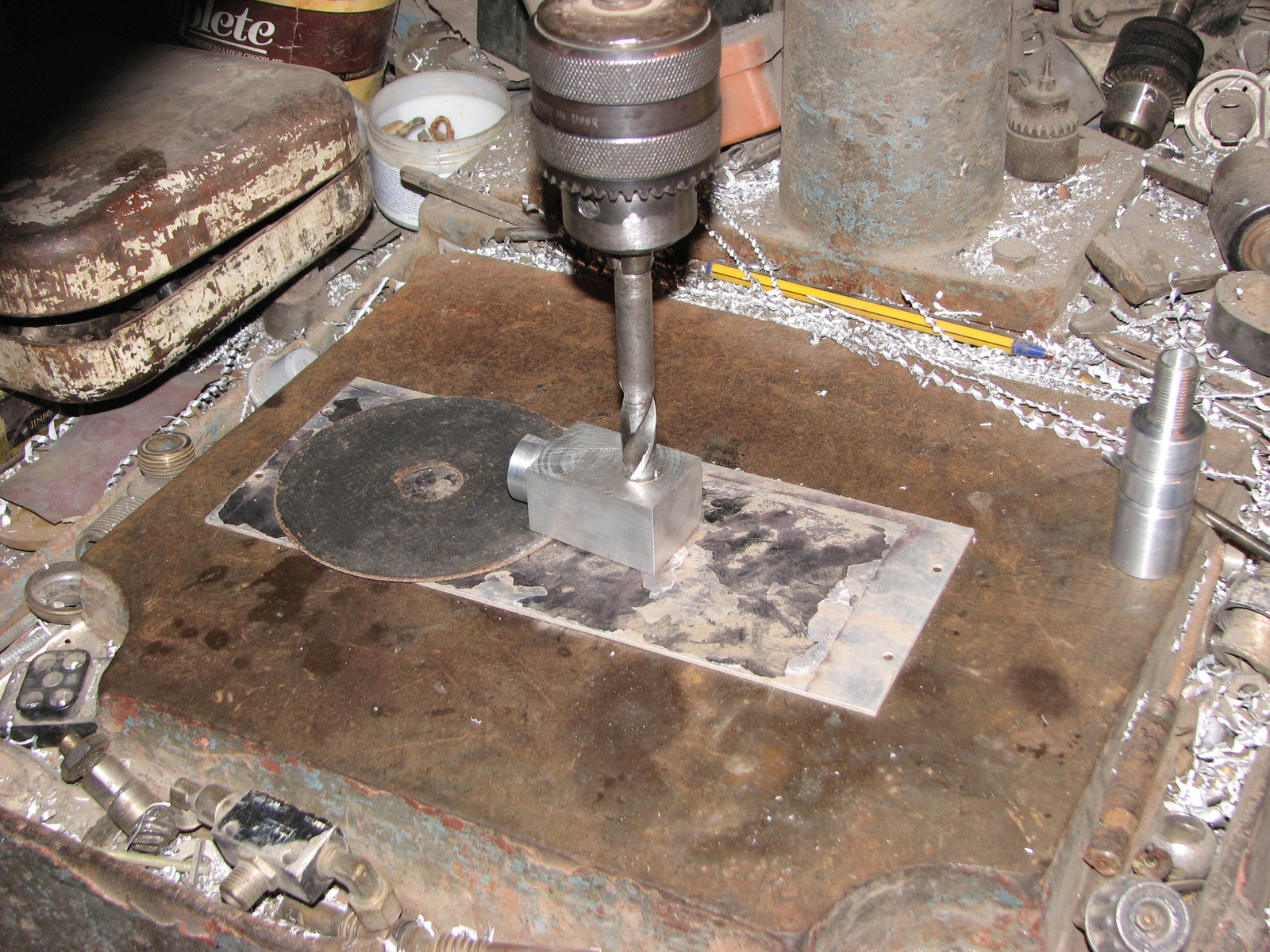

Теперь с каждой стороны сверлится глухое отверстие, снимается фаска под уплотнительные резинки, режется резьба.

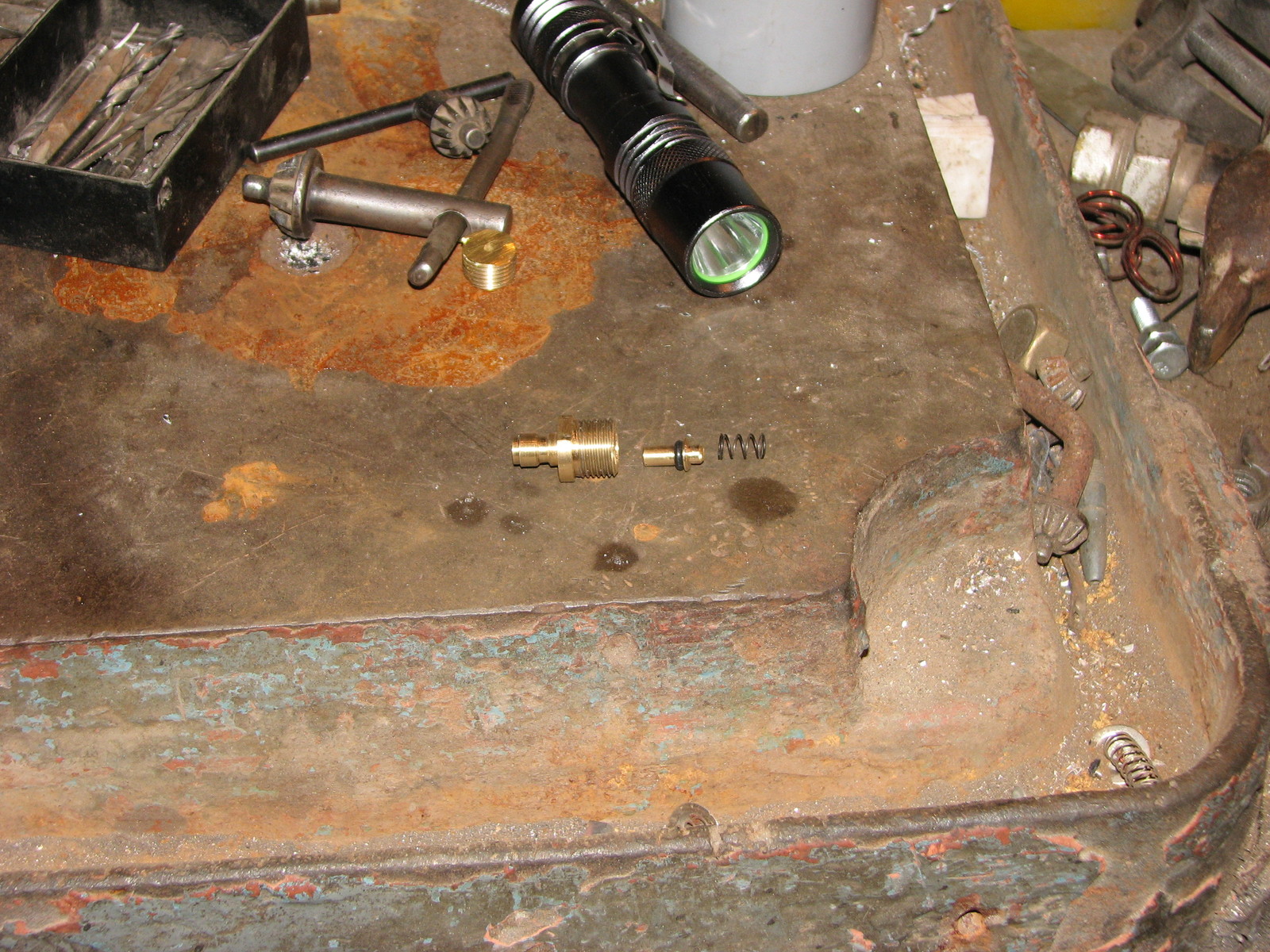

Забегая немного вперед, покажу как сделал заправочный клапан, фото процесса не делал, мелкое там все.

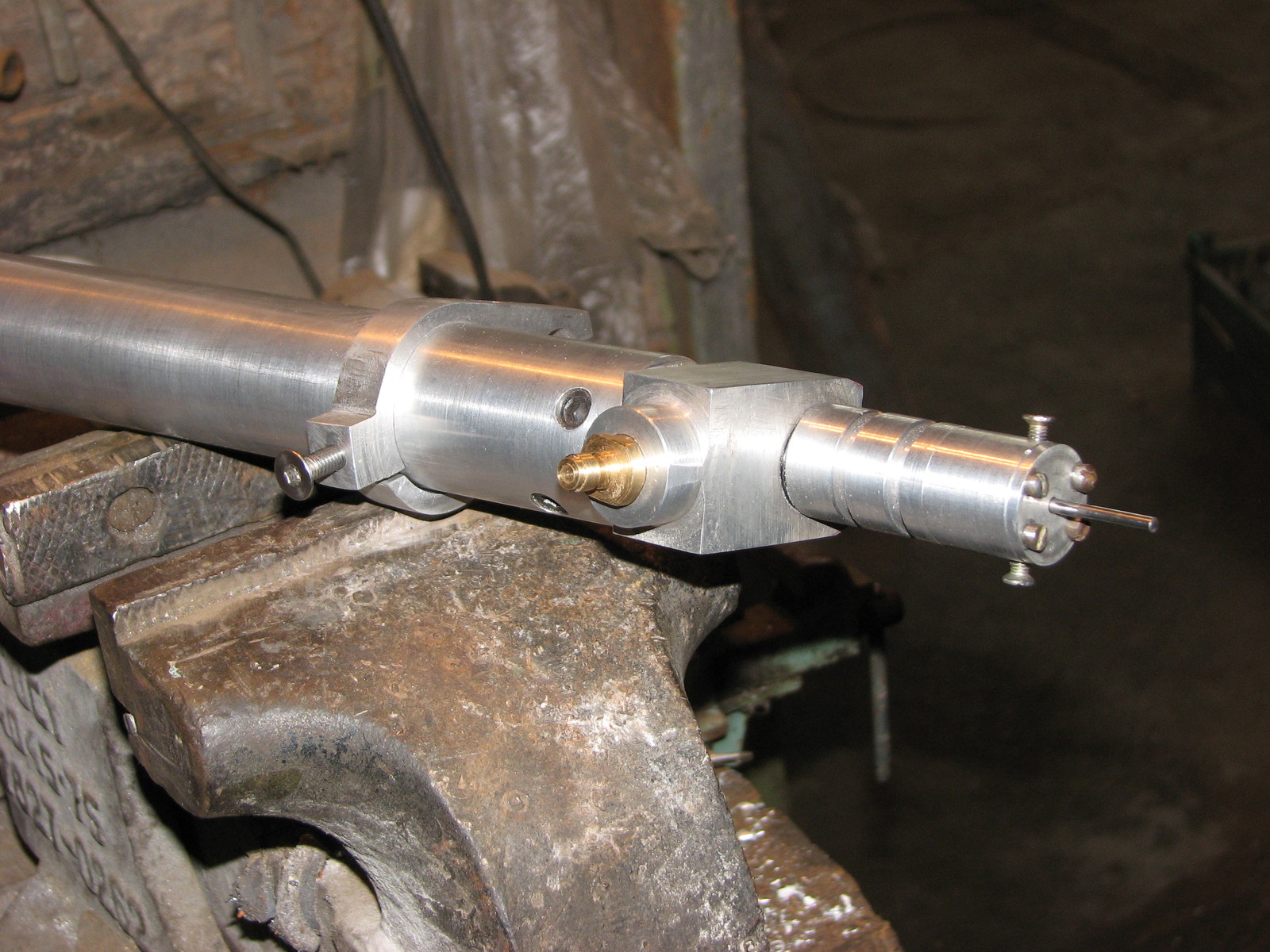

Нарезал резьбу под клапан и закрутил его.
Клапан получился отличный, проблем с ним вообще не было, открывается при заправке уже от 2кг. Завтра мы с Вами приступим к боевому клапану.
