34
maniack74
maniack74
2 года назад
Arduino & Pi

Arduino - передача показаний датчиков по "воздуху"⁠⁠

Озадачился передачей показаний различных датчиков по воздуху для последующего накопления и обработки, мониторинга в реальном времени и тп. на основе этого.

Собрал две макетки. На одну ардуинку зацеплены различные датчики и модуль NRF24l01 как передатчик, на другую ардуинку только приёмник NRF24l01.

Здесь скетчи передатчика и приёмника

На этом собственно всё, данные с датчиков передаются и принимаются. У этого проекта есть дальнейшее развитие, данные с датчиков собираются в mysql-базу и выводятся на сайт для дальнейшей обработки. Оформлю позже в другом посте.

На данном этапе есть существенная проблема не связанная с моментом передачи, а связанная с чтением данных температуры с датчика DHT22 при значениях температуры ниже ноля.

выглядит это примерно так:

Humidity: 26.10% Temperature: 0.90°C 33.62°F Heat index: -2.27°C 27.91°F

Humidity: 26.30% Temperature: 0.70°C 33.26°F Heat index: -2.49°C 27.52°F

Humidity: 26.30% Temperature: 0.70°C 33.26°F Heat index: -2.49°C 27.52°F

Humidity: 26.40% Temperature: 0.50°C 32.90°F Heat index: -2.71°C 27.13°F

Humidity: 26.60% Temperature: 0.40°C 32.72°F Heat index: -2.81°C 26.94°F

Humidity: 26.60% Temperature: 0.30°C 32.54°F Heat index: -2.92°C 26.74°F

Humidity: 26.70% Temperature: 0.20°C 32.36°F Heat index: -3.03°C 26.55°F

Humidity: 26.90% Temperature: 0.00°C 32.00°F Heat index: -3.24°C 26.16°F

Humidity: 26.90% Temperature: 0.00°C 32.00°F Heat index: -3.24°C 26.16°F

Humidity: 27.10% Temperature: -3276.70°C -5866.06°F Heat index: -3607.57°C -6461.69°F

Humidity: 27.20% Temperature: -3276.60°C -5865.88°F Heat index: -3607.46°C -6461.49°F

Humidity: 27.30% Temperature: -3276.50°C -5865.70°F Heat index: -3607.35°C -6461.29°F

Humidity: 27.50% Temperature: -3276.30°C -5865.34°F Heat index: -3607.12°C -6460.88°F

Humidity: 27.50% Temperature: -3276.20°C -5865.16°F Heat index: -3607.01°C -6460.68°F

Humidity: 27.70% Temperature: -3276.10°C -5864.98°F Heat index: -3606.90°C -6460.48°F

Humidity: 27.80% Temperature: -3276.00°C -5864.80°F Heat index: -3606.78°C -6460.27°F

Humidity: 27.90% Temperature: -3276.00°C -5864.80°F Heat index: -3606.78°C -6460.27°F

Humidity: 28.00% Temperature: -3275.80°C -5864.44°F Heat index: -3606.56°C -6459.87°F

Humidity: 28.10% Temperature: -3275.70°C -5864.26°F Heat index: -3606.44°C -6459.66°F

Humidity: 28.20% Temperature: -3275.60°C -5864.08°F Heat index: -3606.33°C -6459.46°F

На последней строчке значение которое в дальнейшем не меняется.

Проблема проявляет себя не только в той библиотеке для DHT22 которую я использовал, а также в других. Хотелось бы решить эту проблему при помощи сообщества, сам пока не умею.

Показать полностью
Nrf24l01 Dht22 Arduino Текст
20
50
MaksSim33
MaksSim33
4 года назад
Arduino & Pi

Дисплей Nextion и NRF24 беспроводное управлении реле⁠⁠

Я уже вкладывал уроки про дисплей Nextion. В которых рассказывал, как можно организовать контроль доступа. Сегодня в проекте рассмотрим более расширено применение полученных знаний из уроков.

С помощью радио модуля NRF24 беспроводным способом (по воздуху) будем управлять реле. Включать и выключать можно различную нагрузку: свет, отопление, вентиляцию и пр.

Дисплей Nextion и NRF24 беспроводное управлении реле Arduino, Nrf24l01, Реле, Своими руками, Видеоблог, Видео, Самоделки, Длиннопост

На основе данной системы можно сделать беспроводное управление освещением в доме.

Дисплей Nextion и NRF24 беспроводное управлении реле Arduino, Nrf24l01, Реле, Своими руками, Видеоблог, Видео, Самоделки, Длиннопост

Надеюсь моя информация будет полезной.

Спасибо! Всем добра!

Показать полностью 2
[моё] Arduino Nrf24l01 Реле Своими руками Видеоблог Видео Самоделки Длиннопост
6
12
DellaiSam
DellaiSam
4 года назад

Аппаратура радиоуправления на ардуино своими руками⁠⁠

Аппаратура радиоуправления на ардуино своими руками с любым количеством каналов. В пульте установлено 2 стика,11 тактовых кнопок, спикер, вибро-мотор, светодиодный индикатор и дисплей от NOKIA 3410 с подсветкой.

[моё] Радиоуправление Arduino Аппаратура Nrf24l01 Видео Видеоблог
10
196
StaryPapka
4 года назад
Arduino & Pi

Термостат на NRF24l01 и ESP8266⁠⁠

Термостат на NRF24l01 и ESP8266 Esp8266, Attiny85, Nrf24l01, Arduino, Своими руками, Длиннопост

Всем здравствуйте. Мой первый пост, прошу слишком не пинать. Конструктивная критика приветствуется.


Начнем, наверное, с моего понятия умного дома. У всех оно разное. Для кого-то лампочка, включаемая с телефона- верх совершенства, кому-то умная розетка или кофеварка. Пылесос, наконец (с этим, пожалуй, соглашусь). Да много действительно умных и удобных вещей в продаже. Но я хочу поговорить об умном доме, который потихоньку делаю сам. Мое видение этого IoT.

Начнем сначала, что ли… Первый «девайс», который я посчитал шагом в мир умных вещей, как ни странно, стал AirWick, переделав который под свои алгоритмы много лет назад, стал подумывать о частичной автоматизации своего жилья. Было много проб и ошибок. О них мы разговаривать не будем- это отдельная тема. Много статей пересмотрел и о протоколах передачи данных, и о серверах для умных домов. Но одно мне покоя не давало – туева хуча проводов по всей хате. И ладно-бы , если ты купил новое жилье с черновой отделкой, или капитальный ремонт затеял… А блин, в готовой, отремонтированной квартире тогда как? Тут несколько лет назад, как выстрел, появилась ESP8266. На всех форумах по электронике только и разговора было о ней, кто что на ней собрал. Попробовал. Классно, понравилось. А что дальше- опять провода по всему дому? Так дело не пойдет.

И вот выстрелило. У сестры квартира с индивидуальным отоплением. Но какие-то чудаки с буквы МЫ, кабель под термостат не заложили. Котел работает хрен пойми как, насос постоянно гоняет теплоноситель, температуру руками на котле выставляешь. Выход- поставить термостат и не париться. Штробить стены в ремонтированной квартире? Не вариант. ESP8266 в роли датчика температуры? Вроде выход- ан нет. Батарейки менять замучаешься. Радиоканал- подходит. А как все контролировать и настраивать? Опять дисплеи? Не то. А если совместить радиоканал с WiFi? Выход найден!!! Осталось реализация. Решил так- датчик будет передавать параметры по радиоканалу, а блок управления котлом (не только котлом), принимать их и управлять розжигом.

Теперь по сути. Датчик получился практически универсальный. В роли датчика температуры выбрал AM2320, но подойдет и DHT22. Протоколы обмена одинаковые. В роли радиоканала выступит NRF24l01, подключенный по трехпроводной схеме. Забыл упомянуть про микроконтроллер. Выбрал для себя Attiny85. За низкое потребление в режиме сна. Осталось две ноги. Что можно добавить еще? Датчик освещенности на фоторезисторе или датчик протечки (два электрода). Да светодиодик, для контроля. Нашел подходящий корпус на али и понеслась… Получился универсальный датчик, который отправляет один раз, за запрограммированный промежуток времени (для температуры и влажности – 3 мин., для освещенности и протечки- 1 мин.

Батарейка -литиевая. Потребление в режиме сна примерно 11 uA. Расчетное время работы для температуры и влажности – 4 года, для АЦП – 1 год, может 1.5.

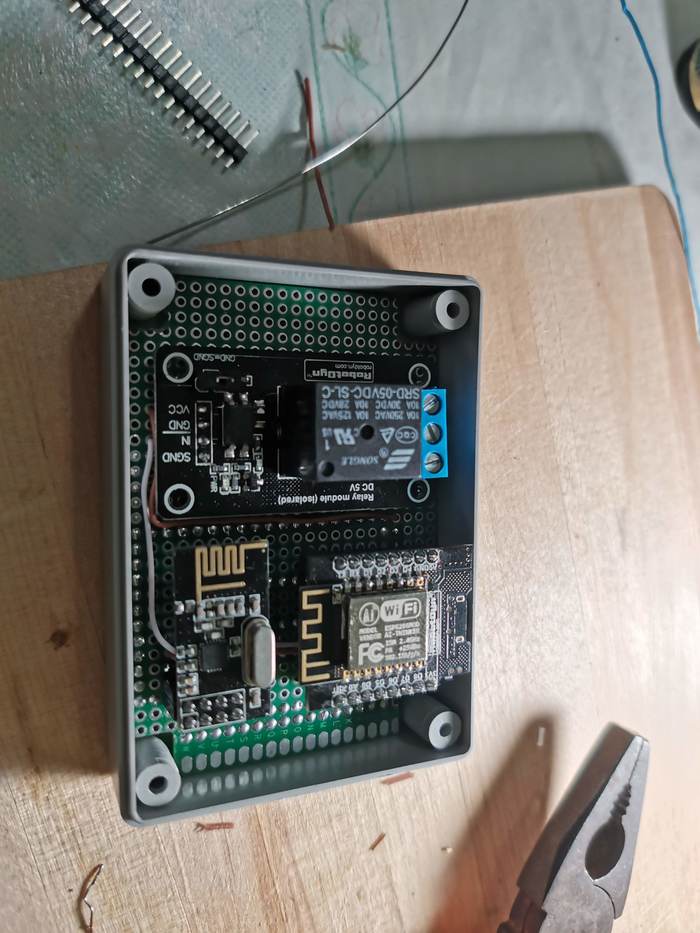

Теперь фотки:

Термостат на NRF24l01 и ESP8266 Esp8266, Attiny85, Nrf24l01, Arduino, Своими руками, Длиннопост
Термостат на NRF24l01 и ESP8266 Esp8266, Attiny85, Nrf24l01, Arduino, Своими руками, Длиннопост
Термостат на NRF24l01 и ESP8266 Esp8266, Attiny85, Nrf24l01, Arduino, Своими руками, Длиннопост
Термостат на NRF24l01 и ESP8266 Esp8266, Attiny85, Nrf24l01, Arduino, Своими руками, Длиннопост

Работает все в приложении BLYNK, не потому, что веб морду написать не могу, а потому, что систер часто уезжает и удаленно управлять хочется.

Показать полностью 4
[моё] Esp8266 Attiny85 Nrf24l01 Arduino Своими руками Длиннопост
149
3
Flasheroff
5 лет назад

Работа с модулем NRF24L01,8 канальное управление (РЕЛЕ)⁠⁠

Всем привет,не так давно я выкладывал пост Нужна помощь с модулем NRF24L01 там я описал свою проблему,но естественно никто мне не помог,как говорится сидят там диванные эксперты,лишь бы побазарить о том что всё не так, я возращаюсь теперь сюда с решением своей проблемы,спросите меня зачем я это выкладываю,ведь я решил свою проблему,да потому что найдётся та часть людей с такой же проблемой, и я хочу им помочь.

Использую Arduino Mega 2560(выступает в качестве платы исполнения(приёмник)), Arduino Nano(выступает в качестве платы управления(передатчик)), два модуля NRF24L01 и 8-релейный модуль.

Кстати о подключении NRF24L01 к Arduino Nano: CE-D9, CSN-D10, SCK-D13, MO-D11, MI-D12,а к Arduino Mega 2560: CE-D10, CSN-D53, SCK-D52, MO-D51, MI-D50.(У меня модули подключены через специальные стабилизирующие платы на 3.3 вольта).

На пинах Arduino Megs 2560  2,3,4,5,6,7,8,9 подключены реле,а на передатчике Arduino Nano кнопки подключены к пинам D2,D3,D4,D5,D6,D7,D8,A0(Со стягивающим резистором к 5В).(Все пины замыкаются на землю).

Код:

RX (приёмник):

#include <SPI.h>

#include "nRF24L01.h"

#include "RF24.h"

RF24 radio(10,53); // "создать" модуль на пинах 9 и 10 Для Уно 9,53 для Меги


byte address[][6] = {"1Node","2Node","3Node","4Node","5Node","6Node"}; //возможные номера труб

byte recieved_data[8];

byte relay1 = 2; // реле на 2 цифровом

byte relay2 = 3; // реле на 3 цифровом

byte relay3 = 4; // реле на 4 цифровом

byte relay4 = 5; // реле на 5 цифровом

byte relay5 = 6; // реле на 6 цифровом

byte relay6 = 7; // реле на 7 цифровом

byte relay7 = 8; // реле на 8 цифровом

byte relay8 = 9; // реле на 9 цифровом

void setup(){


pinMode(relay1, OUTPUT); // настроить пин реле как выход

pinMode(relay2, OUTPUT); // настроить пин реле как выход

pinMode(relay3, OUTPUT); // настроить пин реле как выход

pinMode(relay4, OUTPUT); // настроить пин реле как выход

pinMode(relay5, OUTPUT); // настроить пин реле как выход

pinMode(relay6, OUTPUT); // настроить пин реле как выход

pinMode(relay7, OUTPUT); // настроить пин реле как выход

pinMode(relay8, OUTPUT); // настроить пин реле как выход


radio.begin(); //активировать модуль

radio.setAutoAck(1); //режим подтверждения приёма, 1 вкл 0 выкл

radio.setRetries(0,15); //(время между попыткой достучаться, число попыток)

radio.enableAckPayload(); //разрешить отсылку данных в ответ на входящий сигнал

radio.setPayloadSize(32); //размер пакета, в байтах


radio.openReadingPipe(1,address[0]); //хотим слушать трубу 0

radio.setChannel(0x60); //выбираем канал (в котором нет шумов!)


radio.setPALevel (RF24_PA_MAX); //уровень мощности передатчика. На выбор RF24_PA_MIN, RF24_PA_LOW, RF24_PA_HIGH, RF24_PA_MAX

radio.setDataRate (RF24_250KBPS); //скорость обмена. На выбор RF24_2MBPS, RF24_1MBPS, RF24_250KBPS

//должна быть одинакова на приёмнике и передатчике!

//при самой низкой скорости имеем самую высокую чувствительность и дальность!!


radio.powerUp(); //начать работу

radio.startListening(); //начинаем слушать эфир, мы приёмный модуль

}


void loop() {

byte pipeNo;

while ( radio.available(&pipeNo)) { // слушаем эфир со всех труб

radio.read( &recieved_data, sizeof(recieved_data) ); // чиатем входящий сигнал

digitalWrite(relay1, recieved_data[0]); // подать на реле сигнал с 0 места массива

//то бишь 0 или 1

digitalWrite(relay2, recieved_data[1]); // подать на реле сигнал с 1 места массива

//то бишь 0 или 1

digitalWrite(relay3, recieved_data[2]); // подать на реле сигнал с 2 места массива

//то бишь 0 или 1

digitalWrite(relay4, recieved_data[3]); // подать на реле сигнал с 3 места массива

//то бишь 0 или 1

digitalWrite(relay5, recieved_data[4]); // подать на реле сигнал с 4 места массива

//то бишь 0 или 1

digitalWrite(relay6, recieved_data[5]); // подать на реле сигнал с 5 места массива

//то бишь 0 или 1

digitalWrite(relay7, recieved_data[6]); // подать на реле сигнал с 6 места массива

//то бишь 0 или 1

digitalWrite(relay8, recieved_data[7]); // подать на реле сигнал с 7 места массива

//то бишь 0 или 1

}

}




TX(передатчик):

#include <SPI.h> // библиотека для работы с шиной SPI

#include "nRF24L01.h" // библиотека радиомодуля

#include "RF24.h" // ещё библиотека радиомодуля


RF24 radio(9, 10);

byte address[][6] = {"1Node", "2Node", "3Node", "4Node", "5Node", "6Node"}; //возможные номера труб

byte transmit_data[8];


byte button1 = 2; // кнопка на 2 цифровом

byte button2 = 3; // кнопка на 3 цифровом

byte button3 = 4; // кнопка на 4 цифровом

byte button4 = 5; // кнопка на 5 цифровом

byte button5 = 6; // кнопка на 6 цифровом

byte button6 = 7; // кнопка на 7 цифровом

byte button7 = 8; // кнопка на 8 цифровом

int button8 = 0; // кнопка на 0 аналоговом


void setup() {


Serial.begin(9600); //открываем порт для связи с ПК

radio.begin(); //активировать модуль

radio.setAutoAck(1); //режим подтверждения приёма, 1 вкл 0 выкл

radio.setRetries(0, 15); //время между попыткой достучаться, число попыток

radio.enableAckPayload(); //разрешить отсылку данных в ответ на входящий сигнал

radio.setPayloadSize(32); //размер пакета, в байтах


pinMode(button1, INPUT_PULLUP); // настроить пин кнопки

pinMode(button2, INPUT_PULLUP); // настроить пин кнопки

pinMode(button3, INPUT_PULLUP); // настроить пин кнопки

pinMode(button4, INPUT_PULLUP); // настроить пин кнопки

pinMode(button5, INPUT_PULLUP); // настроить пин кнопки

pinMode(button6, INPUT_PULLUP); // настроить пин кнопки

pinMode(button7, INPUT_PULLUP); // настроить пин кнопки

pinMode(button8, INPUT_PULLUP); // настроить пин кнопки


radio.openWritingPipe(address[0]); //мы - труба 0, открываем канал для передачи данных

radio.setChannel(0x60); //выбираем канал (в котором нет шумов!)

radio.setPALevel (RF24_PA_MAX); //уровень мощности передатчика. На выбор RF24_PA_MIN, RF24_PA_LOW, RF24_PA_HIGH, RF24_PA_MAX

radio.setDataRate (RF24_250KBPS); //скорость обмена. На выбор RF24_2MBPS, RF24_1MBPS, RF24_250KBPS

//должна быть одинакова на приёмнике и передатчике!

//при самой низкой скорости имеем самую высокую чувствительность и дальность!

radio.powerUp(); //начать работу

radio.stopListening(); //не слушаем радиоэфир, мы передатчик

}

void loop() {


transmit_data[0] = digitalRead(button1); // сигнал с кнопки

transmit_data[1] = digitalRead(button2); // сигнал с кнопки

transmit_data[2] = digitalRead(button3); // сигнал с кнопки

transmit_data[3] = digitalRead(button4); // сигнал с кнопки

transmit_data[4] = digitalRead(button5); // сигнал с кнопки

transmit_data[5] = digitalRead(button6); // сигнал с кнопки

transmit_data[6] = digitalRead(button7); // сигнал с кнопки

transmit_data[7] = analogRead(button8); // сигнал с кнопки


radio.write(&transmit_data, sizeof(transmit_data)); //отправляем получившийся массив

}

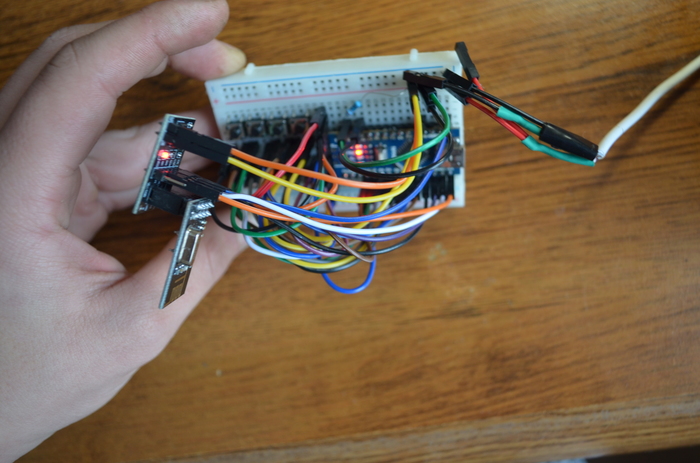

Работа с модулем NRF24L01,8 канальное управление (РЕЛЕ) Arduino, Nrf24l01, Реле, Длиннопост
Работа с модулем NRF24L01,8 канальное управление (РЕЛЕ) Arduino, Nrf24l01, Реле, Длиннопост
Работа с модулем NRF24L01,8 канальное управление (РЕЛЕ) Arduino, Nrf24l01, Реле, Длиннопост
Показать полностью 3
[моё] Arduino Nrf24l01 Реле Длиннопост
13
2
Flasheroff
5 лет назад

Нужна помощь с модулем NRF24L01⁠⁠

Итак,история такая,у меня есть Arduino Mega на микроконтроллере ATMEGA2560, Arduino Nano (для тех кто незнал таже Arduino Uno),два NRF24L01,кнопки и 8-релейный модуль.

Из этих составляющих у меня получилось осуществить управление только трёх реле из восьми.

Далее в скетче где написано про массив принятых данных в RX цифра 3,я её менял на большее значение,после этого всё переставало работать (ну и в TX тоже менял соответственно)

TX

#include <SPI.h>

#include "nRF24L01.h"

#include "RF24.h"


RF24 radio(9, 10); // "создать" модуль на пинах 9 и 10 Для Уно

//RF24 radio(9,53); // для Меги


byte address[][6] = {"1Node", "2Node", "3Node", "4Node", "5Node", "6Node"}; //возможные номера труб


byte button1 = 3; // кнопка на 3 цифровом

byte button2 = 4; // кнопка на 4 цифровом

byte button3 = 5; // кнопка на 3 цифровом


byte transmit_data[3]; // массив, хранящий передаваемые данные

byte latest_data[3]; // массив, хранящий последние переданные данные

boolean flag; // флажок отправки данных


void setup() {

Serial.begin(9600); //открываем порт для связи с ПК


pinMode(button1, INPUT_PULLUP); // настроить пин кнопки

pinMode(button2, INPUT_PULLUP); // настроить пин кнопки

pinMode(button3, INPUT_PULLUP); // настроить пин кнопки


radio.begin(); //активировать модуль

radio.setAutoAck(1); //режим подтверждения приёма, 1 вкл 0 выкл

radio.setRetries(0, 15); //(время между попыткой достучаться, число попыток)

radio.enableAckPayload(); //разрешить отсылку данных в ответ на входящий сигнал

radio.setPayloadSize(32); //размер пакета, в байтах


radio.openWritingPipe(address[0]); //мы - труба 0, открываем канал для передачи данных

radio.setChannel(0x60); //выбираем канал (в котором нет шумов!)


radio.setPALevel (RF24_PA_MAX); //уровень мощности передатчика. На выбор RF24_PA_MIN, RF24_PA_LOW, RF24_PA_HIGH, RF24_PA_MAX

radio.setDataRate (RF24_250KBPS); //скорость обмена. На выбор RF24_2MBPS, RF24_1MBPS, RF24_250KBPS

//должна быть одинакова на приёмнике и передатчике!

//при самой низкой скорости имеем самую высокую чувствительность и дальность!!


radio.powerUp(); //начать работу

radio.stopListening(); //не слушаем радиоэфир, мы передатчик

}


void loop() {


transmit_data[0] = digitalRead(button1); // сигнал с кнопки

transmit_data[1] = digitalRead(button2); // сигнал с кнопки

transmit_data[2] = digitalRead(button3); // сигнал с кнопки


for (int i = 0; i < 3; i++) { // в цикле от 0 до числа каналов

if (transmit_data[i] != latest_data[i]) { // если есть изменения в transmit_data

flag = 1; // поднять флаг отправки по радио

latest_data[i] = transmit_data[i]; // запомнить последнее изменение

}

}


if (flag == 1) {

radio.powerUp(); // включить передатчик

radio.write(&transmit_data, sizeof(transmit_data)); // отправить по радио

flag = 0; //опустить флаг

radio.powerDown(); // выключить передатчик

}

RX

#include <SPI.h>

#include "nRF24L01.h"

#include "RF24.h"

RF24 radio(9, 53); // "создать" модуль на пинах 9 и 10 Для Уно

//RF24 radio(9,53); // для Меги


byte recieved_data[3]; // массив принятых данных

byte relay1 = 2; // реле на 2 цифровом

byte relay2 = 3; // реле на 3 цифровом

byte relay3 = 4; // реле на 4 цифровом


byte address[][6] = {"1Node", "2Node", "3Node", "4Node", "5Node", "6Node"}; //возможные номера труб


void setup() {

Serial.begin(9600); //открываем порт для связи с ПК


pinMode(relay1, OUTPUT); // настроить пин реле как выход

pinMode(relay2, OUTPUT); // настроить пин реле как выход

pinMode(relay3, OUTPUT); // настроить пин реле как выход


radio.begin(); //активировать модуль

radio.setAutoAck(1); //режим подтверждения приёма, 1 вкл 0 выкл

radio.setRetries(0, 15); //(время между попыткой достучаться, число попыток)

radio.enableAckPayload(); //разрешить отсылку данных в ответ на входящий сигнал

radio.setPayloadSize(32); //размер пакета, в байтах


radio.openReadingPipe(1, address[0]); //хотим слушать трубу 0

radio.setChannel(0x60); //выбираем канал (в котором нет шумов!)


radio.setPALevel (RF24_PA_MAX); //уровень мощности передатчика. На выбор RF24_PA_MIN, RF24_PA_LOW, RF24_PA_HIGH, RF24_PA_MAX

radio.setDataRate (RF24_250KBPS); //скорость обмена. На выбор RF24_2MBPS, RF24_1MBPS, RF24_250KBPS

//должна быть одинакова на приёмнике и передатчике!

//при самой низкой скорости имеем самую высокую чувствительность и дальность!!


radio.powerUp(); //начать работу

radio.startListening(); //начинаем слушать эфир, мы приёмный модуль

}


void loop() {

byte pipeNo;

while ( radio.available(&pipeNo)) { // слушаем эфир со всех труб

radio.read( &recieved_data, sizeof(recieved_data) ); // чиатем входящий сигнал

digitalWrite(relay1, recieved_data[0]); // подать на реле сигнал с 0 места массива

//то бишь 0 или 1

digitalWrite(relay2, recieved_data[1]); // подать на реле сигнал с 0 места массива

//то бишь 0 или 1

digitalWrite(relay3, recieved_data[2]); // подать на реле сигнал с 0 места массива

//то бишь 0 или 1


}

Показать полностью
[моё] Arduino Nrf24l01 Длиннопост Текст
15
98
29945
8 лет назад
Сообщество Ремонтёров

Плата питания для nrf24l01⁠⁠

Плата питания для nrf24l01 Arduino, Nrf24l01, Счастье, Ремонт техники
Показать полностью 1
[моё] Arduino Nrf24l01 Счастье Ремонт техники
23
129
Dionisnation
Dionisnation
8 лет назад
TECHNO BROTHER

Рация на Ардуино + NRF24L01 2.4ГГц⁠⁠

Давно хотел сделать что то подобное))) В скором времени замучу и себе

Arduino Nrf24l01 Рация Своими руками Интересное Видео
30
Посты не найдены
О нас
О Пикабу Контакты Реклама Сообщить об ошибке Сообщить о нарушении законодательства Отзывы и предложения Новости Пикабу Мобильное приложение RSS
Информация
Помощь Кодекс Пикабу Команда Пикабу Конфиденциальность Правила соцсети О рекомендациях О компании
Наши проекты
Блоги Работа Промокоды Игры Курсы
Партнёры
Промокоды Биг Гик Промокоды Lamoda Промокоды Мвидео Промокоды Яндекс Директ Промокоды Отелло Промокоды Aroma Butik Промокоды Яндекс Путешествия Постила Футбол сегодня
На информационном ресурсе Pikabu.ru применяются рекомендательные технологии
