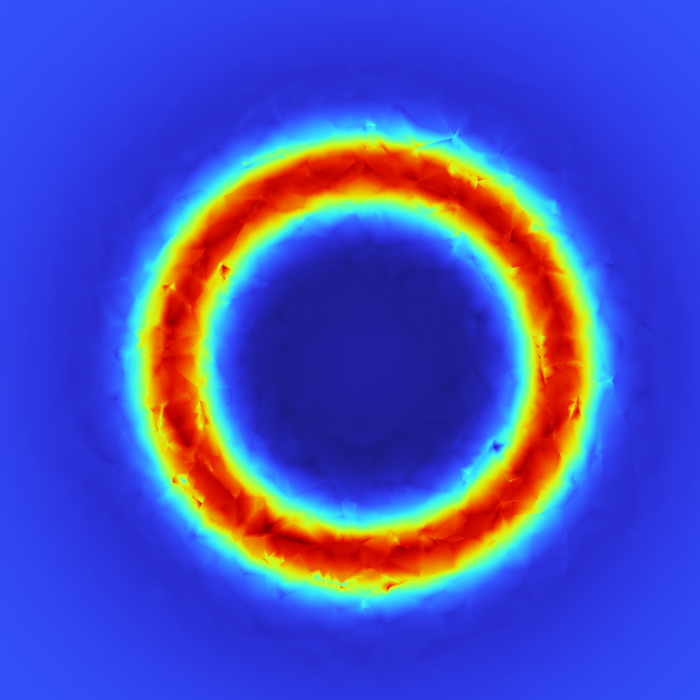

Попытка расчета индукции по методу анализа геометрической фазы из изображения в сканирующем электронном микроскопе магнитного поля над кольцом по G-технологии .

Красиво, но мало информативно.

Поближе:

ИИ не использовался

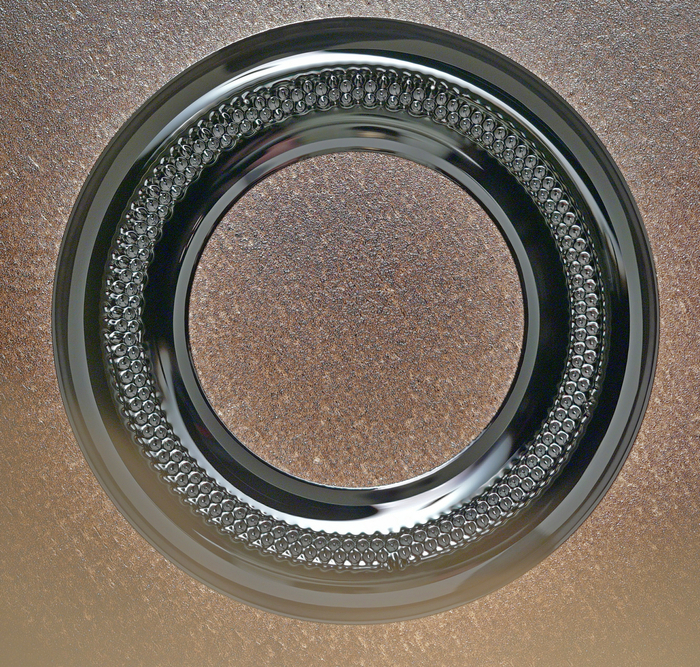

Магнитная G- технология визуализации и измерения магнитных полей в электронном микроскопе позволила визуализировать распределение магнитного поля над южным полюсом равномерно намагниченного по оси кольцевого магнита диаметром 24 мм исходя из экспериментальных данных в тонком слое на высоте 2 мм

G-технология получает 4 млн точек за 15 сек в каждом слое при последовательном приближении g-детектора к магниту

Препринт статьи с подробным описанием G-технологии можно прочитать здесь:

https://papers.ssrn.com/sol3/papers.cfm?abstract_id=4812984

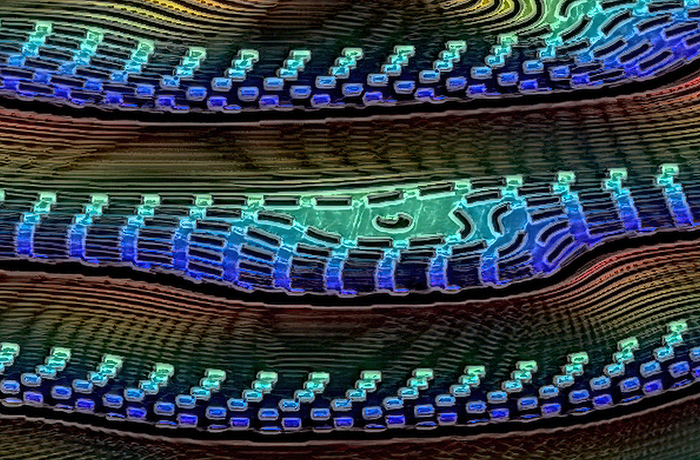

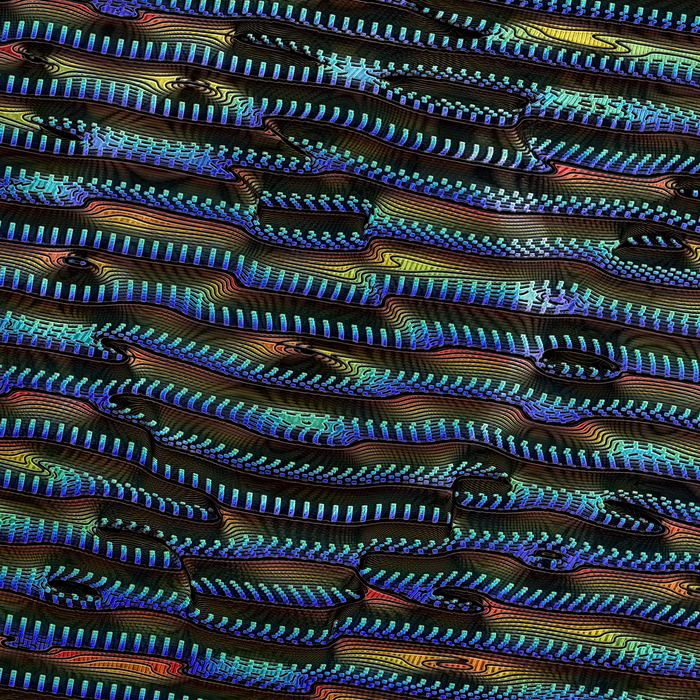

Новый физический эффект (MEG) анизотропии траекторий электронов при взаимодействии прямоугольных магнитов" восточными" полюсами показывает тонкую структуру магнитного поля.

Снято в электронном микроскопе, цвета добавлены при постобработке

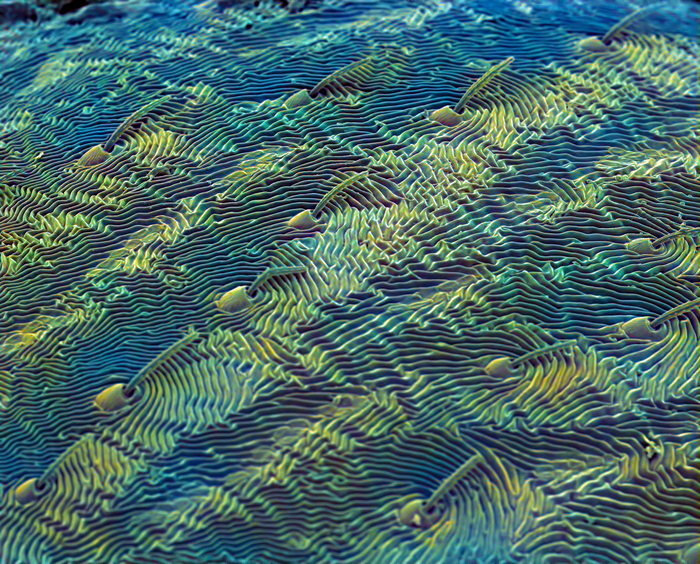

Применение новой магнитной G -технологии позволило наблюдать структуру динамического изменения магнитного поля статора бесколлекторного электродвигателя при работе.

В отсутствии поля линии параллельны, степень их изгиба связана с параметрами магнитного поля.

В дальнейшем возможно прямое наблюдение взаимодействия полей ротора и статора в зазоре при работе электродвигателей различных конструкций путем синхронизации скорости вращения с частотой сканирования электронного микроскопа.

Применение индикаторных магнитных пленок для данных задач невозможно из за их низкой чувствительности . На пленке рядом с двигателем изображения переменной составляющей не будет- поле от катушек слишком слабое.

Любые магнитные частицы в зазоре двигателя влияют на его работу, поэтому способ визуализации должен быть бесконтактным .

Препринт статьи с подробным описанием G-технологии можно прочитать здесь:

https://papers.ssrn.com/sol3/papers.cfm?abstract_id=4812984
