Если у читателя возник вопрос - зачем делать самому, если есть готовые решения, то дальше можно не читать. Тут не про результат, а про процесс. Потому что таков путь. Также процесс описан для совсем начинающих, тем, кто хоть как-то с электрикой работал, будет неинтересно.

Спойлер: в итоге будет так (датчик не видно, он на самой верхней полке):

Я знал, что есть такая штука, что открываешь шкаф и внутри свет загорается. Почти как холодильник, только шкаф. И не продукты внутри, а одежда. А так прям как холодильник. Только шкаф.

Немного погуглив, понял, что из типовых решений управления есть датчики движения, датчики препятствия и механические, которые замыкаются и размыкаются путём физического нажатия. Решил остановиться на датчике препятствия. Маленькая коробочка со стандартными входом и выходом 5.5х2.1 включается в цепь между блоком питания и лентой, работает для 12 или 24 Вольт.

Потому что на движение - это, например, задумался надолго перед шкафом, что надеть, а свет возьми и выключись. Опять маши руками и прыгай на месте, чтобы бездушная машина заметила твоё существование. И ладно я: схватил первое, что выпало из глубины, напялил на себя и убежал, счастливо смеясь, навстречу новому дню. А если это прекрасная дама надолго задумалась перед полками и свет выключился? Прыжки на месте перед вешалками не добавляют хорошего настроения, а, наоборот, возникает вопрос: какой враг народа сделал такую систему, что не даёт подумать над чувственным образом? А вот и этот враг бежит мимо в каких-то лохмотьях, счастливо смеясь, навстречу новому дню. Как тут удержаться, чтобы не долбануть его чем-нибудь тяжёлым, потому что чё это он такой весёлый, когда тут вот такое?! А? А?!

Механический датчик неплохо, но как-то не чувствуется хай-тек. Хочется больше высоких технологий. Это моя личная проблема, понимаю.

А вот датчик препятствия - это да. Посылает инфракрасный луч, по отражению понимает, есть препятствие или нет. Пока дверка шкафа открыта - свет горит, закрыл - тут же выключился.

Я заказал на алиэкспрессе, есть много вариантов, поиск по словам вроде "IR door sensor switch" или "cabinet door infrared sensor switch", было даже два варианта: один просто открыто/закрыто, второй при движении руки перед ним по очереди то включал, то выключал (название вроде "sweep hand'). На наших маркетплейсах тоже есть варианты, но по запросу "ИК датчик препятствий" часто даёт ссылки на датчики для ардуино.

У меня ещё остались обрезки светодиодной ленты от предыдущих экспериментов с цветовой температурой 4000К и индексом цветопередачи CRI 98%. И блок питания на 12 Вольт. На 200 Ватт. Лучше даже не спрашивать, зачем мне столько, просто люблю масштаб, купил когда-то в помрачении сознания. Как, впрочем, обычно. Там даже на выход два отдельных провода. Сейчас я бы, скорее всего, брал и блок питания и ленту на 24 Вольта, но раз уже есть на 12, то как раз можно пристроить.

Часто в рекомендациях советуют посчитать мощность ленты и накинуть процентов 30. Тут на весь шкаф максимум будет метра 3 в перспективе. В отдалённом светлом будущем. А пока что один метр. Мощность этой светодиодной ленты примерно 7 Ватт/метр. 7 Ватт добавляем 30%, в пределах 10 Ватт. Ну... 200 Ватт должно хватить.

Закупил профиль для светодиодной ленты с матовым рассеивателем. Конечно, равномерного свечения всё равно не получится, но отдельные маленькие светодиоды не будут выжигать глаза.

Алюминиевый профиль выбрал с шириной внутренней площадки 11мм. Сама лента 8мм, но я не люблю паять, так что планировал использовать коннекторы. Плюс общая ширина профиля 15мм, как раз под один из стандартных размеров двустороннего скотча.

Спойлер: не совсем получилось, пришлось отламывать верхние крышки коннектора и крепление рассеивающего экрана подрезать.

Если я решил наколхозить что-то в первый раз, то всегда стараюсь делать с возможностью изменения. Провода закладываю с большим запасом, соединения делаю разъёмные, поэтому в электрике люблю рычажные клеммы wago 221 серии. Потому что я ленивый, если можно обойтись без пайки, стараюсь обходиться.

Так что купил готовый вход для штекера 5.5х2.1 (из которого уже два провода торчат), сам штекер взял с клеммами. На сайте магазина был вариант штекера с таким же выводом двух проводов, но в отзывах писали, что производитель сэкономил и контакт сильно греется, решил не рисковать. Ток на одну секцию шкафа будет всего около 0.5 Ампера, но я люблю надёжность. Также провод ПВС 2х0.75 и двусторонний скотч. Возможно, сечение 0.75 в моём случае избыточно, коннекторы вообще подключены проводом 22AWG (сечение 0.3), но разница в цене нескольких метров не настолько критична.

Для снятия изоляции использую стриппер, сейчас не понимаю, как раньше без него жил, настолько он упрощает работу с проводами.

Подготовка профиля свелась к просверливанию отверстия.

Коннектор по ширине чуть-чуть не влезал, поэтому отломал у коннектора верхние крышки, а вместо них на всякий случай добавил немного пластика из термопистолета. Но оказалось, что матовый экран всё равно не закрывается, так что кусачками вырезал боковые части экрана по размеру коннектора.

Перед приклеиванием профиля проверил, что всё работает, потому что потом исправлять будет сложнее. Как уже говорил, уважаю рычажные клеммы и стандартные разъёмы за простоту подключения.

Далее двусторонний скотч 15мм

Отметил на полке место дырки в профиле и просверлил полку насквозь, чтобы просунуть провод. Хватило сверла на 4мм.

Кабель оказался толстоват для маленького кабель-канала, так что снял внешнюю изоляцию, оставив два отдельных провода и приделал их к коннектору с помощью соединительных термоусаживаемых гильз. Удобная штука, если есть строительный фен: в такой гильзе посередине припой с низкой температурой плавления. Скрутил два провода, надвинул гильзу, нагрел, припой растёкся, а термоусадка обжала итог. Видел видео, где такие гильзы даже обычными зажигалками нагревают. Может, и не так надёжно, так полноценная пайка, но для не сильно нагруженной линии должно хватить.

Провода закрыл маленьким кабель-каналом.

На самой верхней полке поставил датчик, но пока что оставил тестовый вариант: не убирая провода и не крепя намертво, потому что ещё не решил: поставить датчик на левую дверку или на правую. Хотя можно на обе створки по датчику поставить, но пока тоже не уверен, нужно ли. От датчика провод уходит дальше к блоку питания.

То есть на вход датчика идёт питание (чёрный штекер с клеммами), а выход подсоединён к ленте.

Также методом научного тыка выяснил, что датчик работает, если лежит на краю полки, при попытке перенести его вглубь он срабатывает на отражённый от полки сигнал. «Ага, диффузное отражение» - понял я, помню ещё по опытам с поляризацией Про кросс-поляризацию света «Заменим его на зеркальное». Положил на полку перед датчиком кусочек фольги, теперь датчик перестал срабатывать  от полки, если нужно расположить его в глубине, такой метод можно использовать.

По итогам тестирования. Подсветка в шкафу – это очень удобная штука.

-- -- -- --

Остальная серия Рукожопие Головного мозга Рукожопие головного мозга

P.S. В комментах интересовались, почему бы не использовать концевые выключатели или герконы вместо ИК. Цена тут не вопрос, экономия была бы копеечная. Но вот стиль мне сейчас очень нравится. Никаких лишних деталей не торчит, открываешь дверки и бесшумно неизвестно почему включается свет. Да, возможно, магнитные датчики надёжнее, но сейчас с моей точки зрения просто более стильно.

Свой вариант. Без этих вот изготовлений кольцевой подсветки.

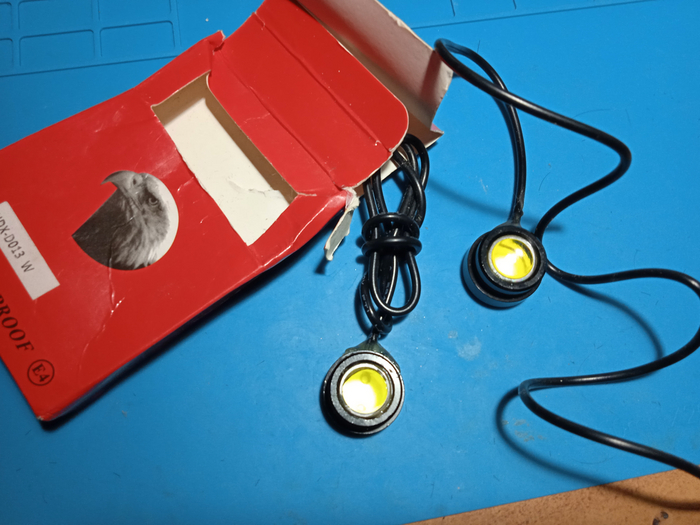

Бюджетный вариант. В интернетах такую переделку не встречал, возможно где - то есть, просто прикупил для своего авто, но не использовал.

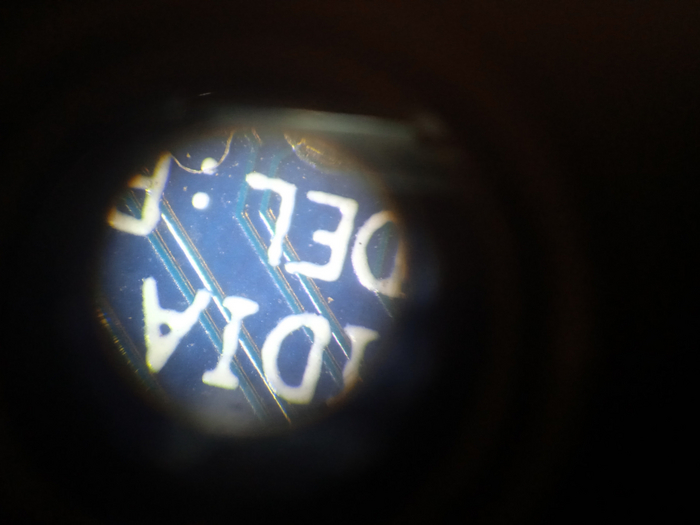

К посту - В коллекцию инструмента. Китайский микроскоп для пайки
Постепенно восстанавливаю и улучшаю.

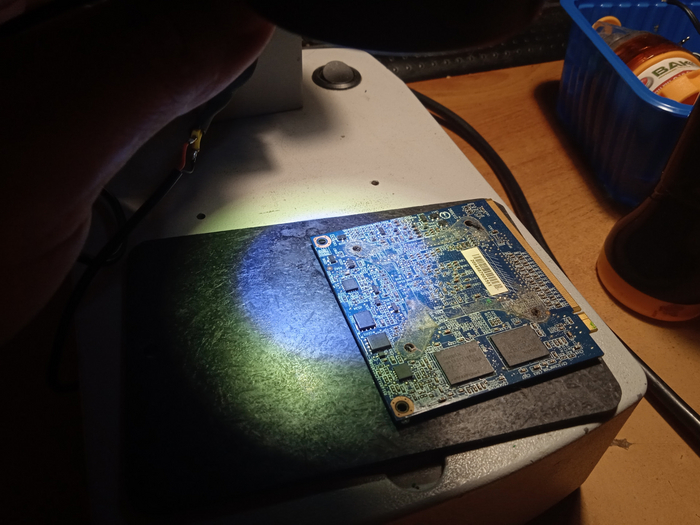

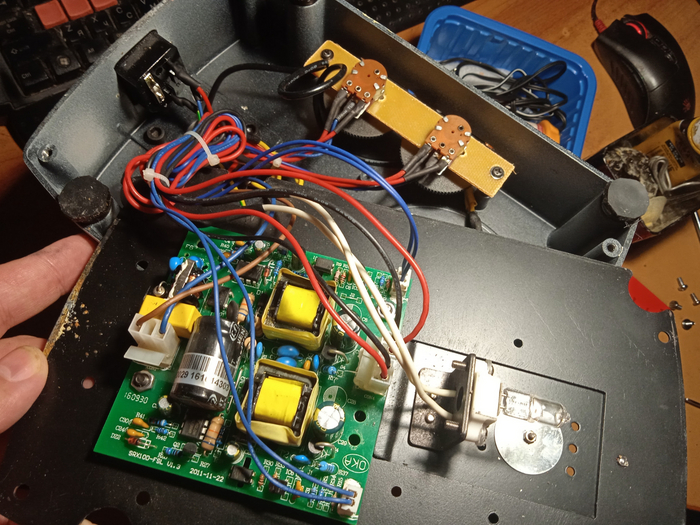

вот такая плата спрятана:

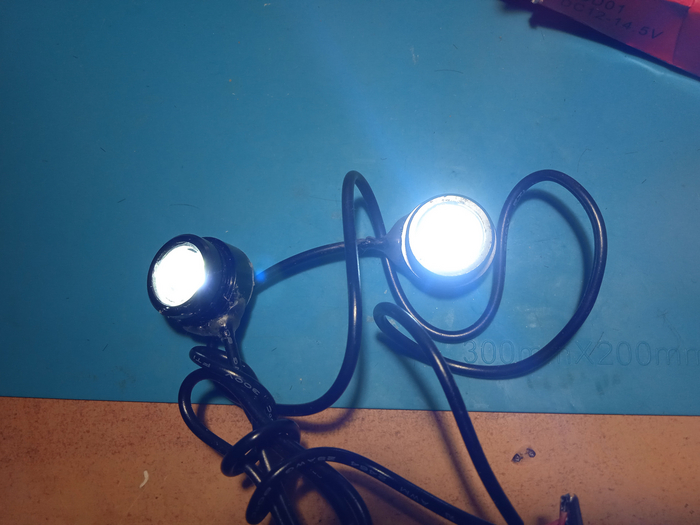

если интересно кому, это дхо:

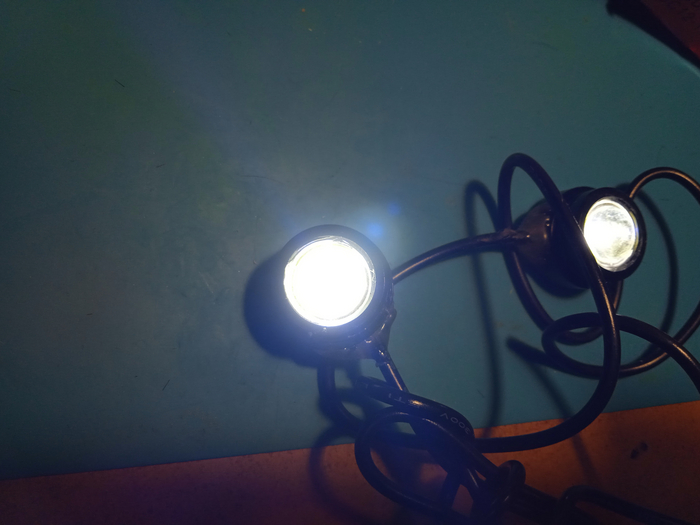

Светят ярко! Зайцев наловил пока проверял, делал

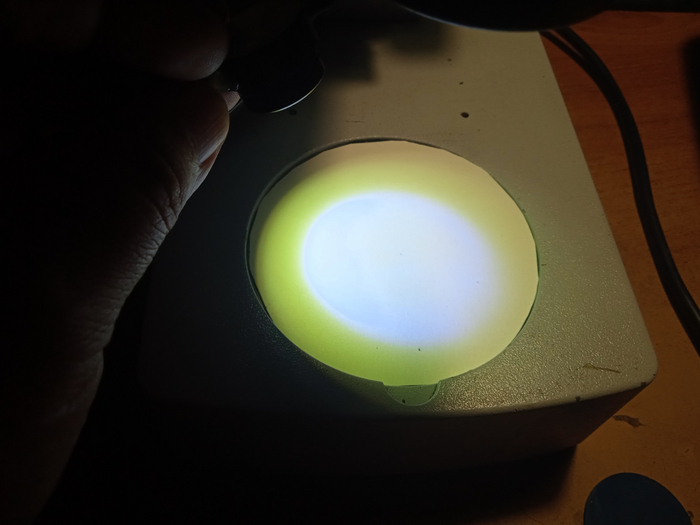

Осталось закрепить.

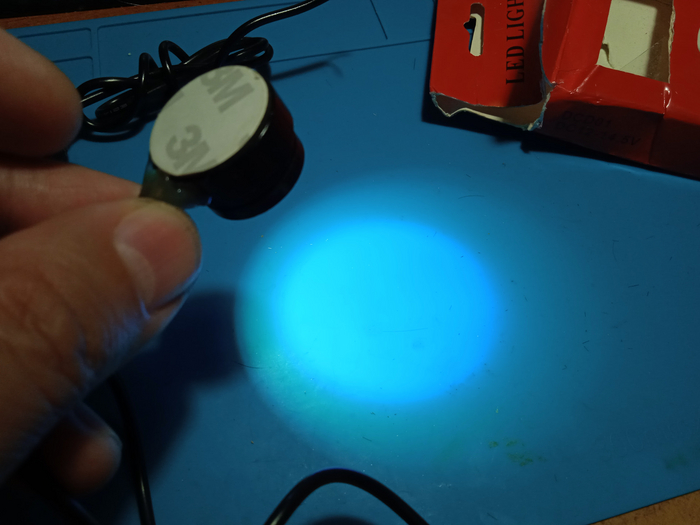

Вторую лампу буду внедрять в другой микроскоп.
