Начинаем неделю с нового экспоната в виртуальном музее советской бытовой техники sovtech.su. Сегодня экспонат, который собирался несколько лет - сначала у меня появились датчики. Потом измерительный блок. И вот недавно у меня появилась документация, позволившая разобраться, кто же произвел на свет сие чудо. Картинка для затравки:

Вообще прибор интересен тем, что он морально устарел на момент создания. Он 1990 года выпуска, документация - 1982 года. Технологии - годов 30х. При этом произведен аккуратно, с обилием ручного труда, так что его стоимость представить страшно. Полный комплект в укладке 310 кг, в основном из-за массы кабелей - до каждого датчика 100 м.

Произвел его свердовский завод гидрометприборов. Логотип завода долго был не опознан, пока не нашелся формуляр. В Ретропонедельнике №63 было радио, произведенное этим заводом, и там логотип был другой. (работа над каталогом логотипов ведется, но как то энтузиазм поугас)

Итак, прибор предназначен для измерения температуры и влажности, можно использовать до 10 датчиков, каждый со 100 м кабелем. Прибор стационарный, но если нужно - есть возможность подключения своего источника питания 30В (что странно, почему не использовали 24В - не ясно)

Датчик и спичечный коробок для масштаба:

Датчик - чистейший биопанк. Чувствительный к влажности элемент - пучок волос, который через систему шарниров преобразуется в поворот стрелки, положение которой определяется реостатом. Датчик температуры - медное термосопротивление. Впрочем смотрите схему:

Обилие элементов, подгоняемых при производстве. Плюс процедура измерения - переключитесь на "контроль", вращением рукоятки "рег. питания" совместите стрелки с контрольными рисками, переключитесь в режим "измерение" - считайте показания. Наглядная демонстрация, как придется делать простую метеостанцию если нет электронной элементной базы. (а в СССР она была, что только добавляет вопросов, почему спроектировали так).

Датчик:

Имеется шкала, показания влажности можно считать и так. Внутреннее пространство условно герметично. Стекло минеральное, гнутое.

Рычажный механизм:

Натяжитель:

Внутри датчика интересный механизм - электромагнит прижимает язычок только на время измерения, чтобы сила трения не искажала показания влажности из-за удлинения волос. Ну и за столько лет лежания на язычке выросли дендриты.

Ну и конечно же я для вас сорвал все пломбы и сфоткал начинку:

Телеграм канал, для тех кому удобнее следить там - в профиле.

P.S. Всем комментаторам "а чо не помыл перед фото", "а чо свет не сделал нормальный", "а в чем фотошоп, вон на гистограмме недодержка" - я и так на этот пост потратил 4 часа, включая сканирование инструкции, формуляра, кадрирование и т.д. Если добавить время фотографирования, разборки - еще час можно накинуть. Если вы готовы помогать и взять на себя часть работы (да хоть даже поиск инфы и написание текста) - моя почта не менялась pavel@serkov.me Насильно потреблять мой контент никто не заставляет.

Начинаем новую неделю с очередных экспонатов виртуального музея советской бытовой техники. Сегодня это два девайса. Попробуйте угадать, что это-за устройтсва по фото:

Это слуховой аппарат.

В СССР слуховых аппаратов выпускалось некоторое количество. Напомню, что современный слуховой аппарат это не просто устройство, которое делает погромче, а искажает звук так, чтобы скомпенсировать недуг, поэтому слуховой аппарат подбирается врачом. Но более полувека назад, ограничения элементной базы не позволяли всей современной роскоши в обработке сигналов, что есть сегодня, поэтому если эта небольшая коробочка просто сможет сделать звук громче и проработать от батареи хотя бы день - уже шаг вперед.

Все настройки под крышкой батарейного отсека. Использовались два источника питания - "таблетки", скорее всего это были аккумуляторы. Заглянем внутрь, вы же этого ждете:

А вот еще одна модель: Кристалл, БК-1

Слуховой аппарат "Кристалл" выпускался с 1956 года Московским заводом слуховых аппаратов. Предназначен для компенсации потерь слуха по воздушной или костной звукопроводимости. Питание от 1-го элемента типа А. Максимальное акустическое усиление 55 дБ. Потребляемая мощность 10 мВт. Габариты 59х82х19 мм. Масса 125 г.

Внутри:

Схема:

Телеграм канал в профиле, если кому удобнее следить там.

Начинаем неделю с нового экспоната виртуального музея советской бытовой техники sovtech.su. Сегодня это снова радиоточки. Первая - Октава. Выпускалась новосибирским заводом низковольтной аппаратуры в период 1953-1962.

Фотографировал я, а фото обработал @AthosLaFere за что скажем ему спасибо. На фото он исправил дефект ткани, жаль в реальности это не просто:

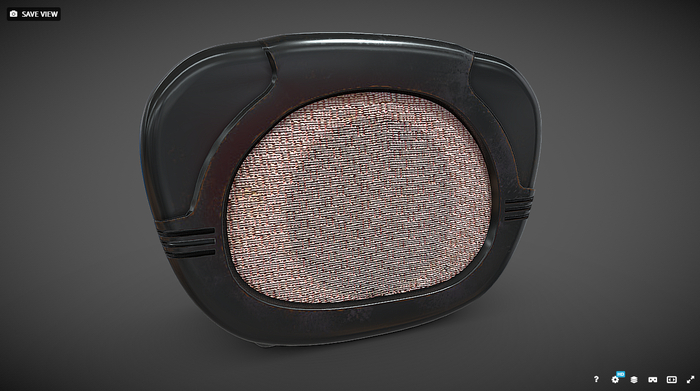

Корпус из карболита, на фото в профиль видно уклоны матрицы. В интернете есть фото корпусов из пластика белого цвета.

Конкретно этот я купил на Авито за небольшие деньги, поскольку корпус был в отличном состоянии. Часто от солнца карболит теряет блеск и разрушается. А здесь, словно он пролежал где-то под крышей вдали от солнца все это время.

Но ткань, к сожалению, время не щадит, и она потеряла прочность, видны разрывы. Это Акустическая ткань, или "Радиоткань", совмещает в себе эстетичность и рыхлое плетение, чтобы не мешать проходу звука. При реставрации приходится подбирать внешне похожую ткань.

А вот причина низкой цены - ее заливало водой, вероятно она лежала в гараже и крыша протекала - фанера расклеилась. Но на удивление динамик оказался живой.

Вторая радиоточка из 80х. Это Арман -302, произведенная КзылТУ.

Ее звучание примерно соответствует виду, удивительно сравнить со старыми.

Разработчики предусмотрели отверстия для крепления и так и сяк, но не предусмотрели варианта "на один гвоздик".

Надпись "для радио" многих не останавливала, и втыкали их в сеть 220В с последующей поломкой.

На резисторе логотип козьмодемьянского завода "потенциал", ныне выкуплен Шнайдер Электрик, и сей логотип можно видеть на розетках, выключателях от Шнайдера, весьма неплохих по качеству.

Всем донатившим на новый комьютер - низкий поклон, я проапгрейдился и частичка этих средств сейчас в планке памяти)

Новая неделя начинается с нового экспоната в виртуальном музее советской бытовой техники sovtech.su. Снова, я фоткал, а обработал @AthosLaFere за что ему большое спасибо. Вот это устройство:

Купил его я на авито, и про него ничего неизвестно. Единственная догадка - скорее всего произведен в Каменск-Уральске.

Мощный алюминиевый корпус, выключатель и всё. Никаких разъемов не предусмотрено, только скоба для крепления.

Внутри батарейка, печатная плата и динамик.

Корпус фрезерован из цельной болванки, что говорит о штучности прибора - или опытный образец, или партия 5-10 штук.

Торчащие провода обрезанные - кто-то сделал выносное включение.

Небольшое видео со звуком и осциллографом.

Тоесть коробочка - сирена, не знаю для чего, может пикабушники подскажут. Подозреваю, что это из каких-то военных примочек.

Начинаем рабочую неделю с нового экспоната в виртуальном музее советской бытовой техники. Я для вас сфоткал а @AthosLaFere обработал фотографии авометра Ц437. АВОметр - Ампер-Вольтмер-Омметр, сейчас эти приборы зовут мультиметрами.

Прибор простой и до сих пор рабочий.

Черный карболитовый корпус красив, но хрупок, прибор требует некоторого уважения к себе при обращении, относительно современных цифровых

Кто без ошибки сможет сказать, что обозначает каждый символ на шкале, может мысленно поставить себе пятерку.

Предел измерения выбирается втыканием штекера от щупа. Защит нет, ни от неверного диапазона, ни от обратной полярности, отсюда и шутка "мастерство радиолюбителя прямо пропорционально количеству сожженых им измерительных приборов".

Схема проста:

Этот вид монтажа называется "навесной" и делается вручную, довольно трудоемкий.

Прибор до сих пор лежит на полке и иногда используется. Причин две.

1. Стрелочные приборы позволяют оценить изменение параметра в динамике - визуально видно например просадку напряжения на треть при запуске мощной нагрузки, с цифровыми приборами нужно производить в уме вычисления.

2. Прибор почти не врет на несинусоидальных напряжениях, например DT830 и его клоны врет очень сильно, если измеряемый сигнал зашумлен. Этого недостатка лишены TrueRMS мультиметры, но они сильно дороже, в то время как Ц437 и им подобные можно взять за шапку сухарей.

Снова понедельник, новый экспонат в виртуальном музее советской бытовой техники. Отвлечемся от радиоточек - сегодня это сушилка для рук "рушничок".

На удивление, в СССР производилось несколько моделей сушилок для рук, в том числе и автоматические.

Меня снова спас @AthosLaFere обработав фото.

Сушилку выпустил в 1989 году Харьковский завод "Электробытприбор". Крутилка слева - подстройка датчика. Кстати да, она автоматическая, срабатывает при поднесении к ней рук. Вы видите датчик?

Он в сушилке ЕМКОСТНОЙ! Принцип терменвокса - поднесение рук к антенне изменяет частоту колебаний контура, имеющего антенну в виде емкости.

Монтаж гораздо аккуратнее другой автоматической сушилки, которую покажу в другом выпуске ретропонедельника. Разборка сборка удобна. Армянский электролит сразу под замену.

Сушилка работает, правда нет гистерезиса - характеристики уплывают и начинается срабатывание на неполную фазу питающего напряжения, из-за чего мотор гудит, но не стартует, а нагреватель начинает светиться от перегрева.

Видно провод антенны. Антенна - закладной элемент в карболитовом диффузоре на выходе потока.

Двигатель за 36 лет лежания потребовал капельку масла для работы. Чего не скажешь об организме ТС такого же возраста.

Ну и как же без схемы:
