Ретропонедельник №214 АВОметр Ц437⁠⁠

Начинаем рабочую неделю с нового экспоната в виртуальном музее советской бытовой техники. Я для вас сфоткал а @AthosLaFere обработал фотографии авометра Ц437. АВОметр - Ампер-Вольтмер-Омметр, сейчас эти приборы зовут мультиметрами.

Прибор простой и до сих пор рабочий.

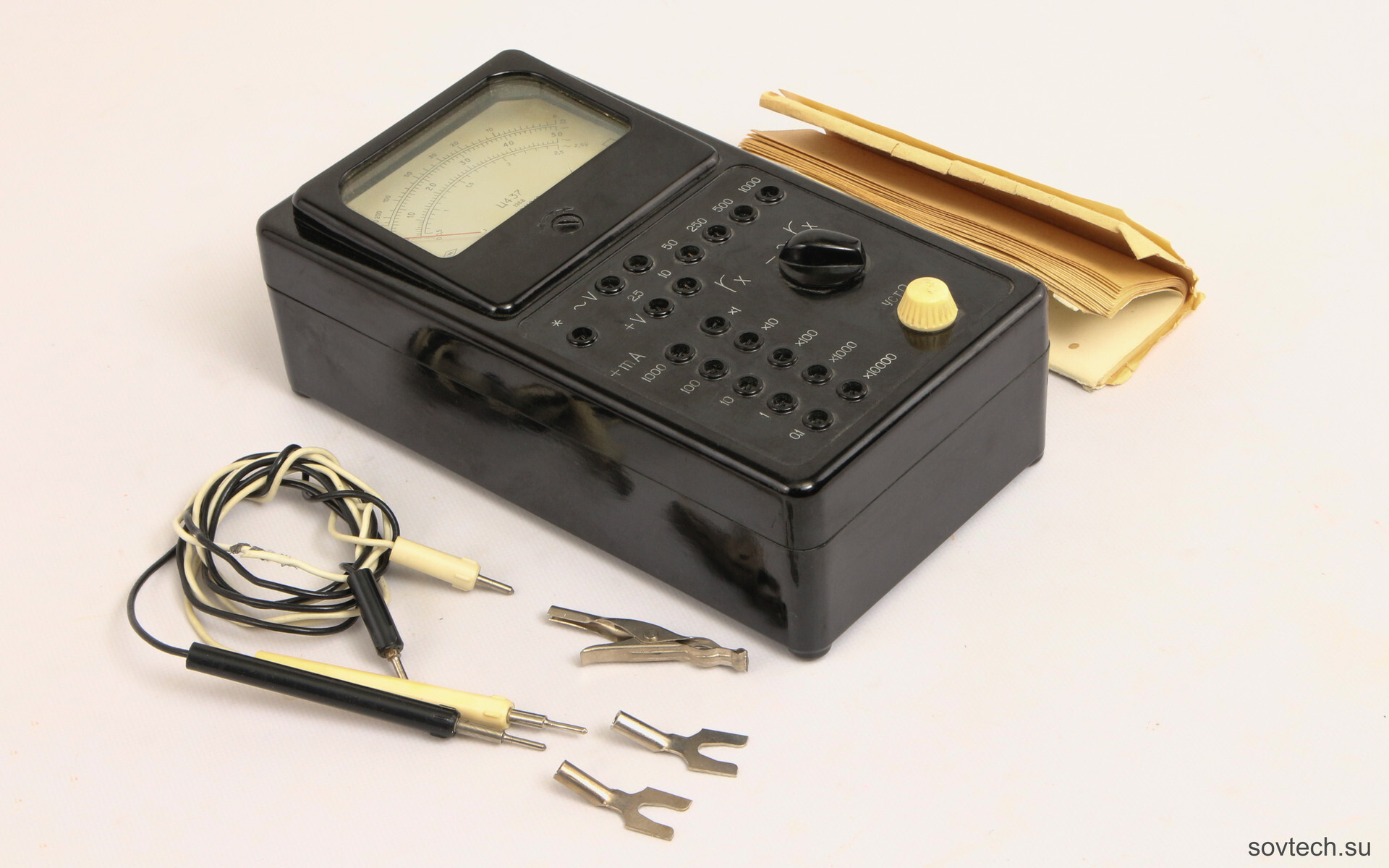

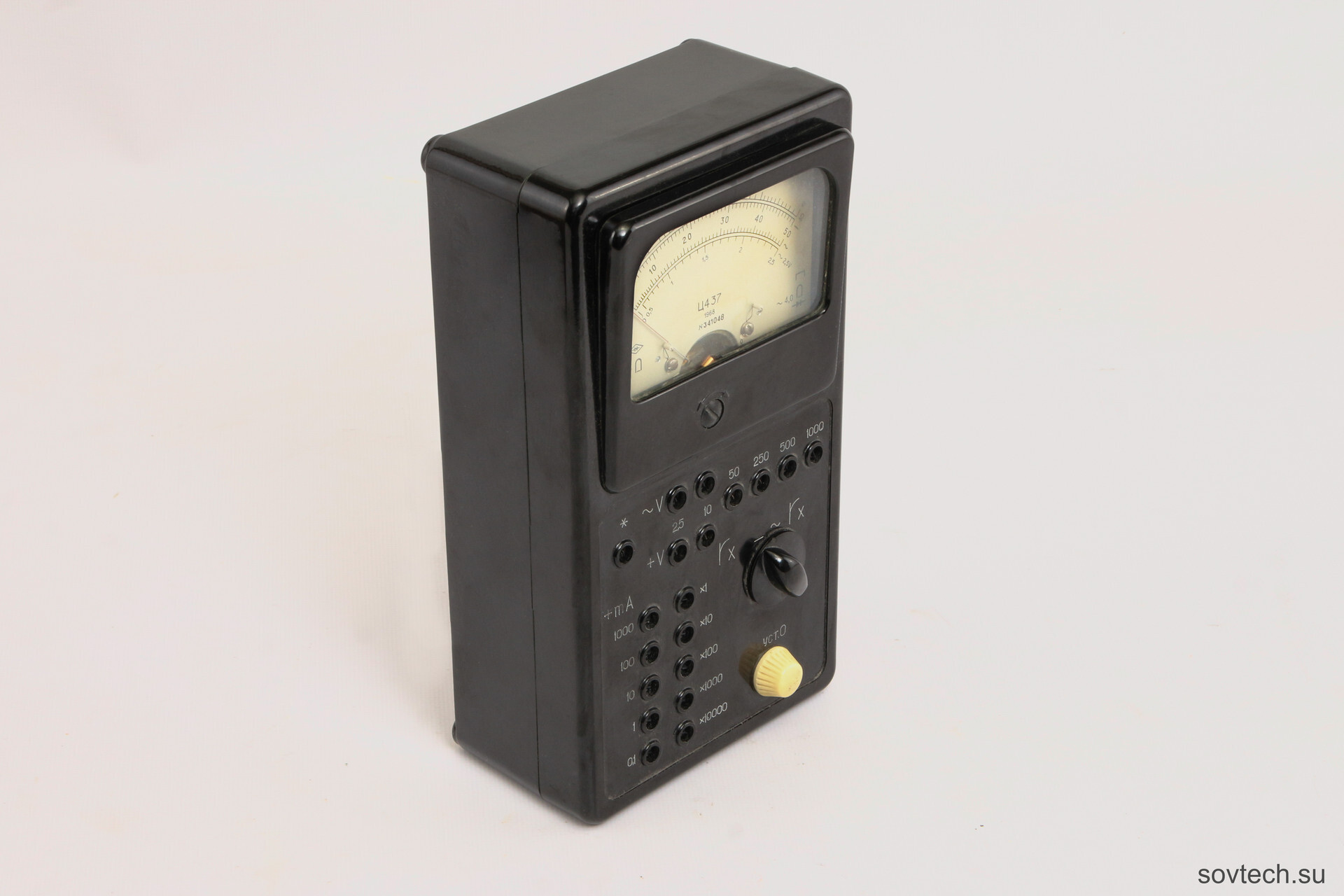

Черный карболитовый корпус красив, но хрупок, прибор требует некоторого уважения к себе при обращении, относительно современных цифровых

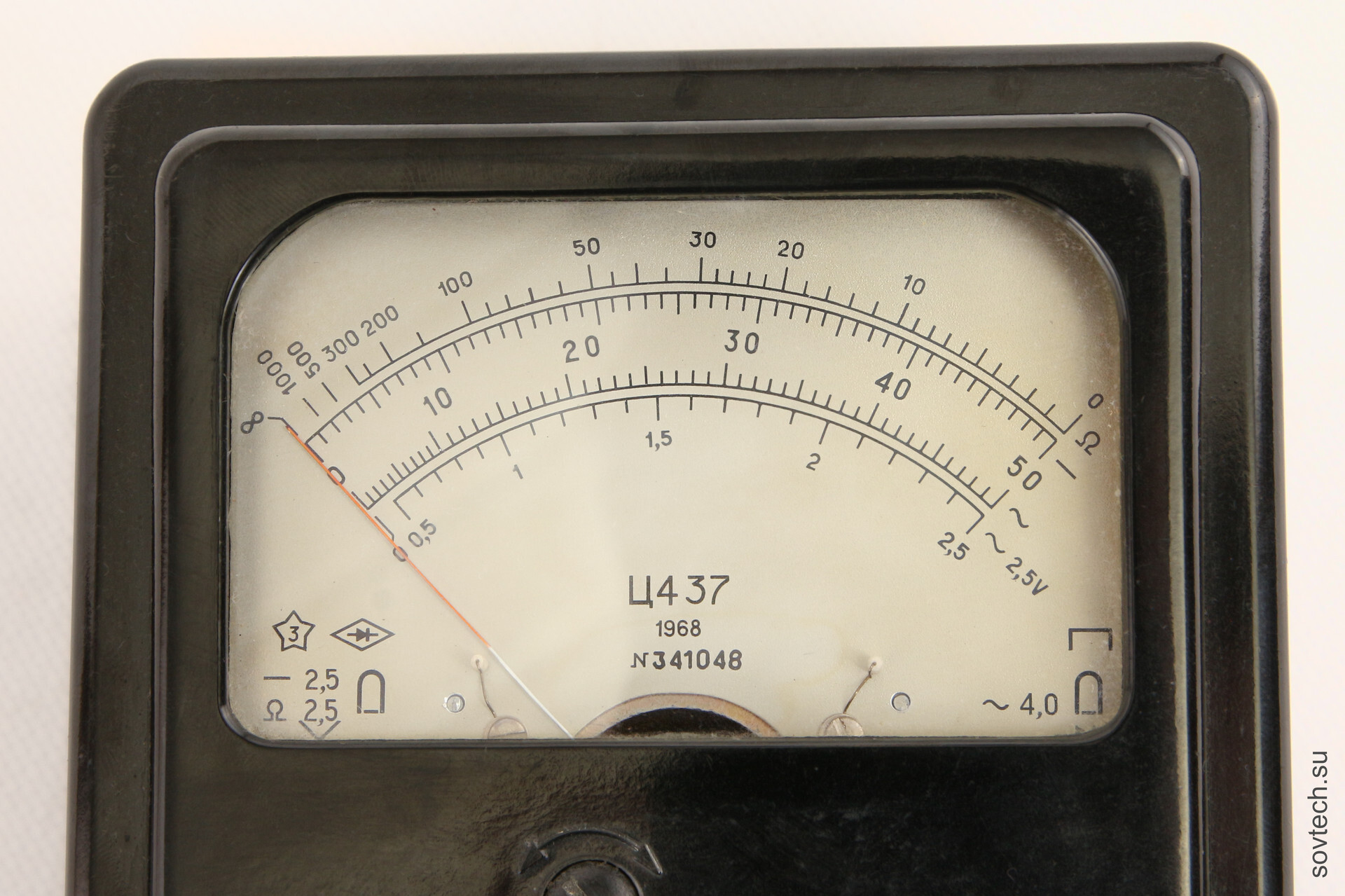

Кто без ошибки сможет сказать, что обозначает каждый символ на шкале, может мысленно поставить себе пятерку.

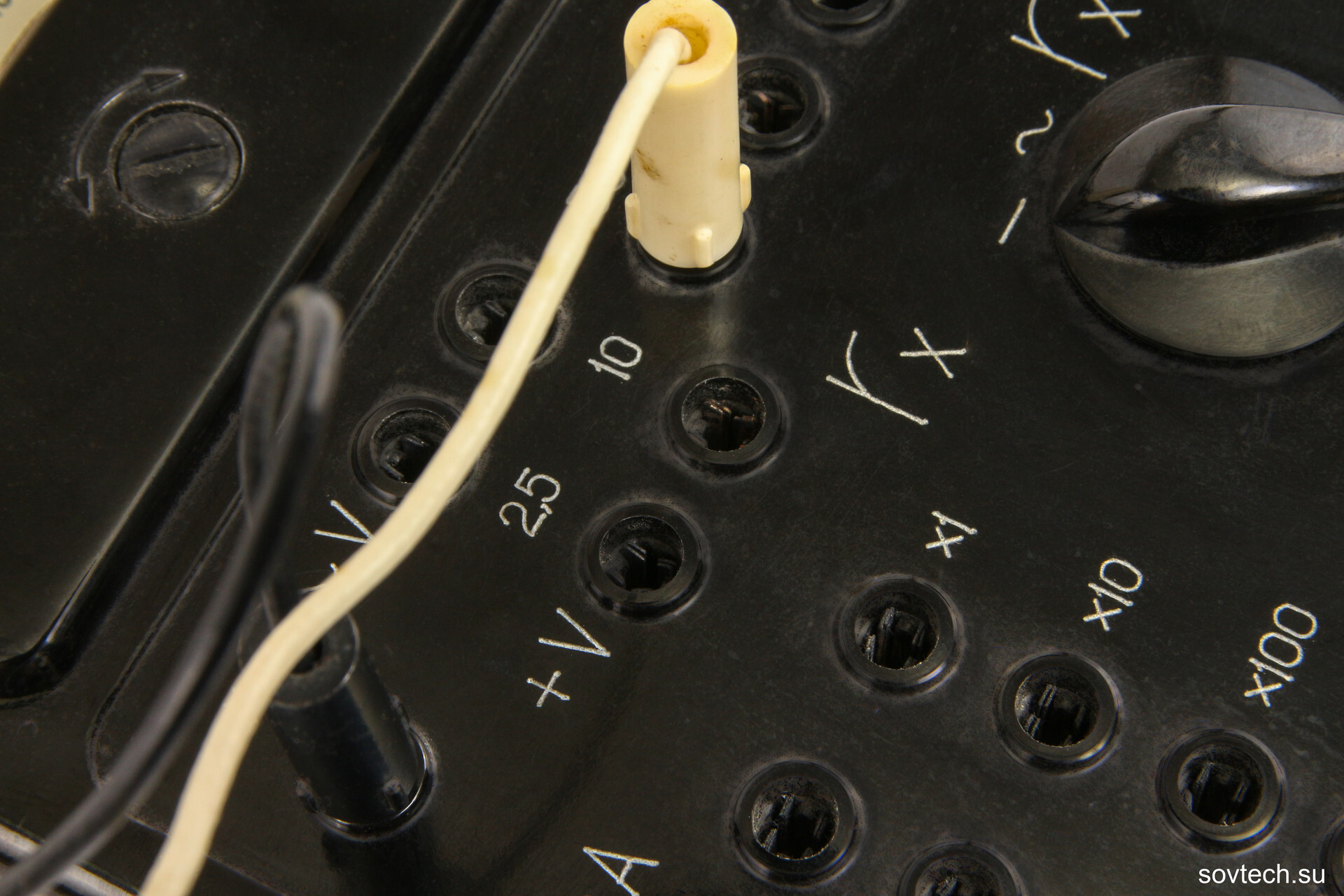

Предел измерения выбирается втыканием штекера от щупа. Защит нет, ни от неверного диапазона, ни от обратной полярности, отсюда и шутка "мастерство радиолюбителя прямо пропорционально количеству сожженых им измерительных приборов".

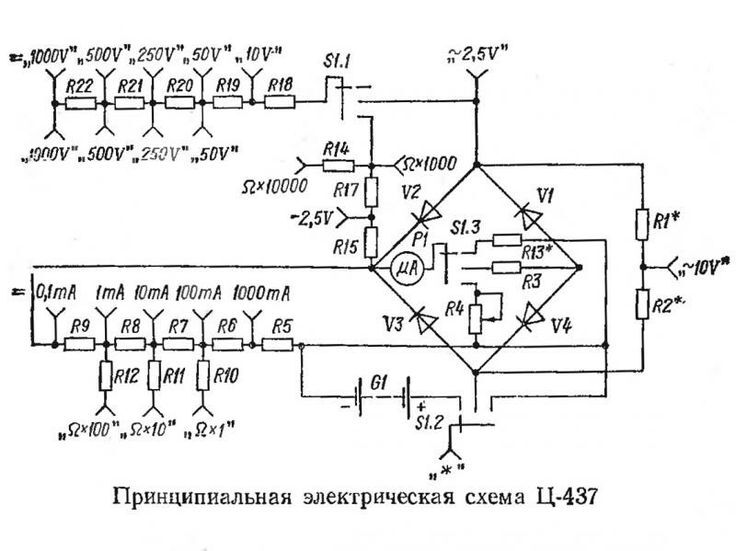

Схема проста:

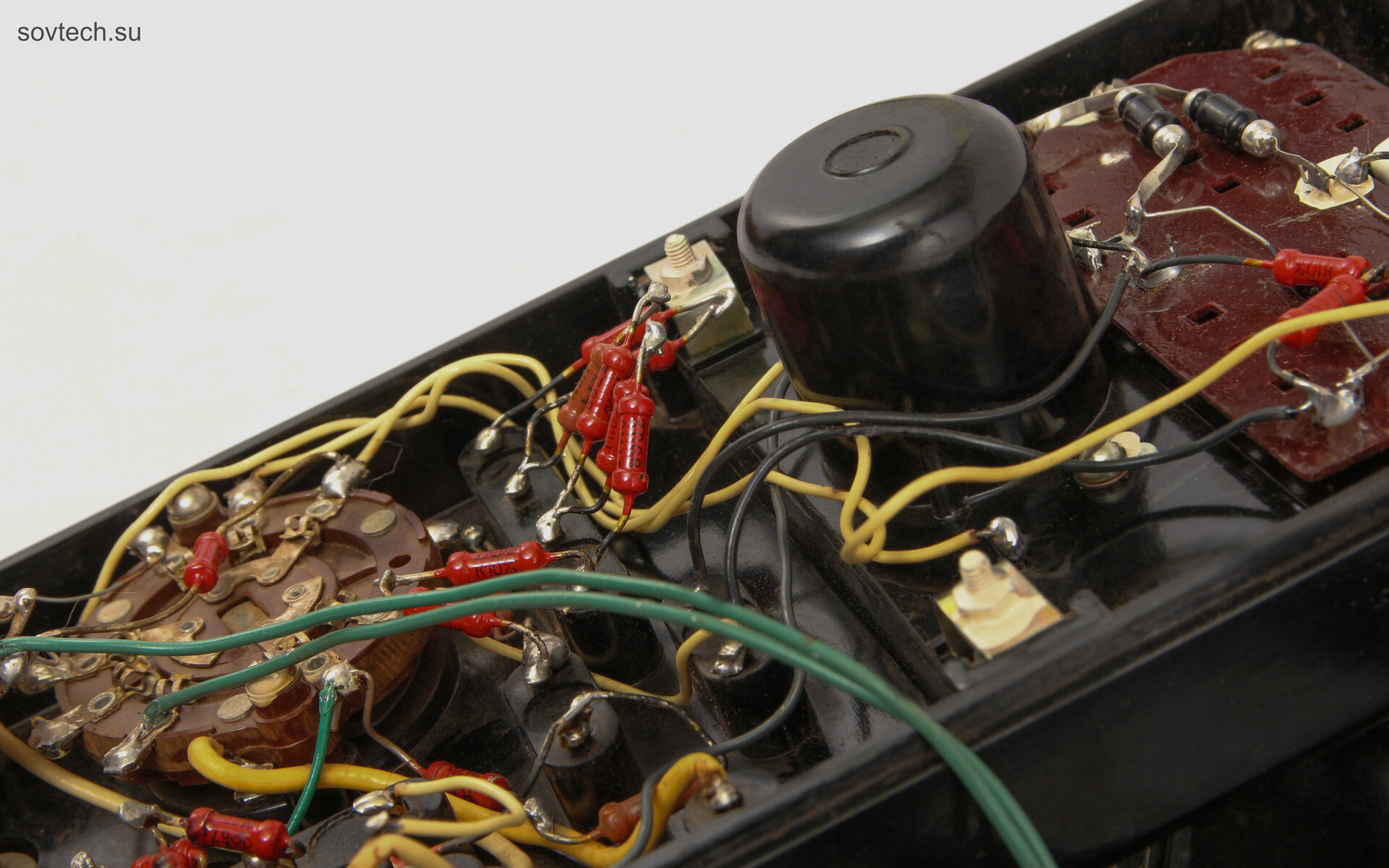

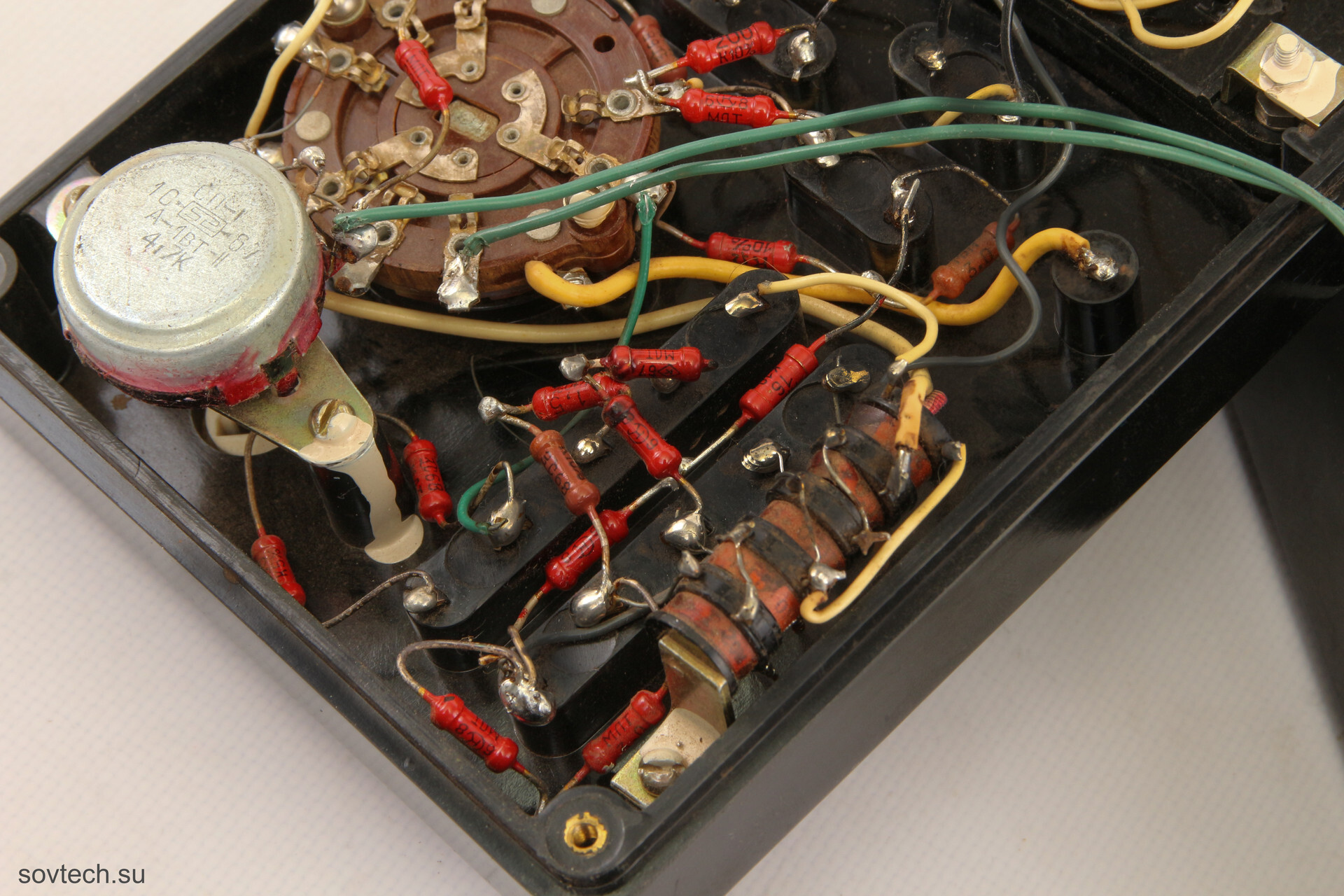

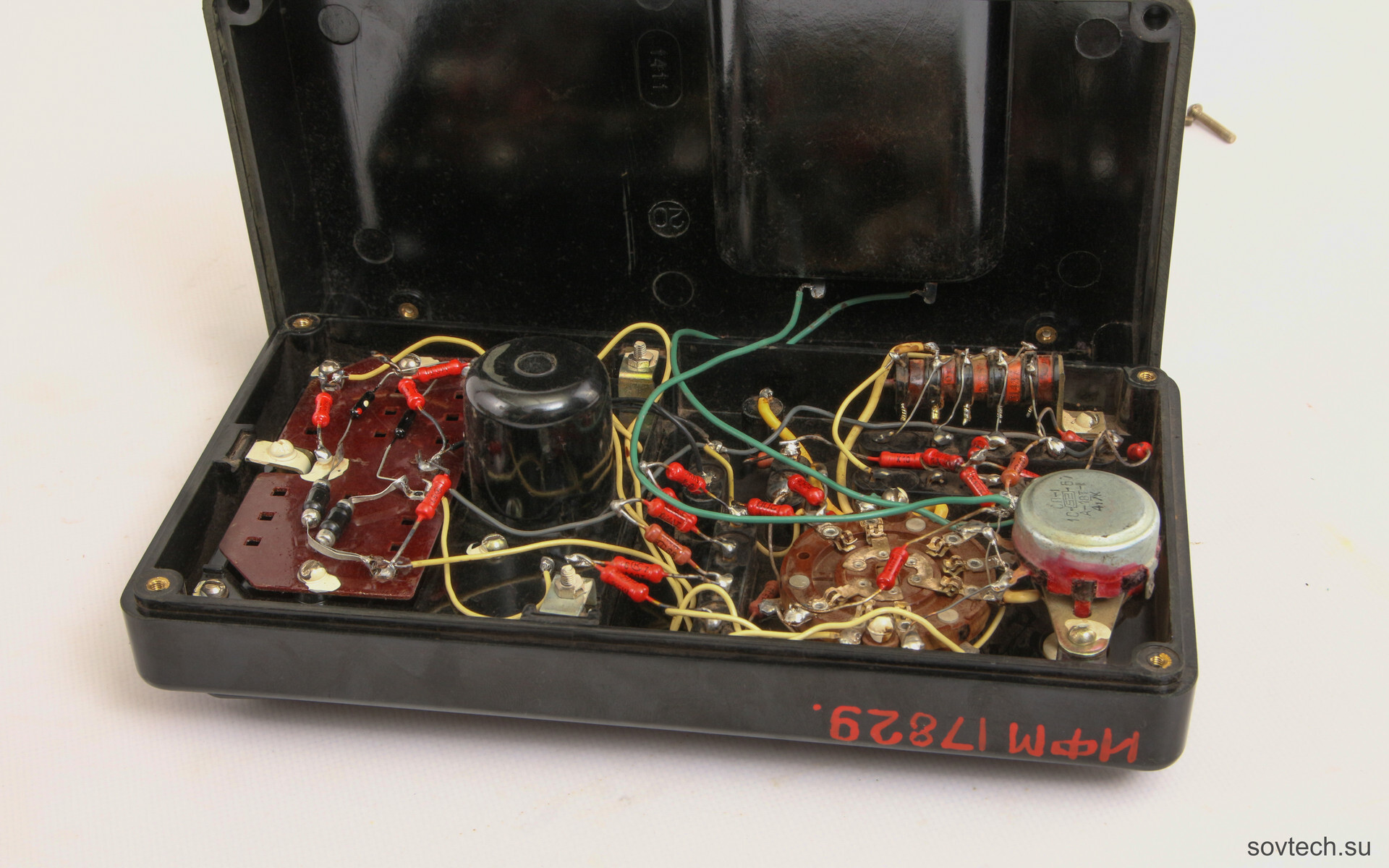

Этот вид монтажа называется "навесной" и делается вручную, довольно трудоемкий.

Прибор до сих пор лежит на полке и иногда используется. Причин две.

1. Стрелочные приборы позволяют оценить изменение параметра в динамике - визуально видно например просадку напряжения на треть при запуске мощной нагрузки, с цифровыми приборами нужно производить в уме вычисления.

2. Прибор почти не врет на несинусоидальных напряжениях, например DT830 и его клоны врет очень сильно, если измеряемый сигнал зашумлен. Этого недостатка лишены TrueRMS мультиметры, но они сильно дороже, в то время как Ц437 и им подобные можно взять за шапку сухарей.
